Tipo di prodotto	Barra sonora
Marca	Samsung
Modello	HW-MS6511
Dimensioni (L x A x P)	1160 x 80 x 168 mm
Peso	6,5 kg
Alimentazione	CA (vedere etichetta prodotto)
Consumo in standby (tutte le porte di rete attive)	4,0 W
Connettività	HDMI (ARC), Ottico, AUX, Bluetooth, Wi-Fi (2,4/5 GHz)
Formati audio supportati	LPCM 2ch, Dolby Digital, DTS
Altoparlanti	6 woofer + 3 tweeter (4 ohm)
Modalità audio	Standard, Musica, Voce chiara, Sport, Cinema, Smart Mode, Surround
Funzioni wireless	Bluetooth (A2DP), Wi-Fi, Spotify Connect, Amazon Alexa
Fissaggio a parete	Sì (kit incluso)
Compatibilità TV	Samsung Smart TV 2014 e successivi, ARC
Aggiornamento software	Automatico tramite Internet
Accessori inclusi	Telecomando, pile AA x2, cavo di alimentazione, supporti a parete, guida per il montaggio
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non esporre all'umidità, non aprire, rischio di scosse elettriche
Riparabilità	Contattare il servizio clienti Samsung

Domande frequenti - HWMS6511 SAMSUNG

Come collegare la barra sonora al televisore tramite HDMI ARC?

Collegare un cavo HDMI (non in dotazione) tra la porta HDMI OUT (TV-ARC) della barra sonora e la porta HDMI IN (ARC) del televisore. Accendere entrambi i dispositivi e selezionare la sorgente 'D.IN' o 'TV ARC' sulla barra sonora. Verificare che il televisore sia impostato su ARC e che Anynet+ sia attivato.

Come collegare la barra sonora a un televisore tramite Bluetooth?

Premere il tasto Source fino a ottenere 'BT' sul display. Se appare 'BT READY', tenere premuto il tasto Source per 5 secondi per passare alla modalità 'BT PAIRING'. Sul televisore, attivare il Bluetooth e selezionare '[AV] Samsung Soundbar MSxxxx' nell'elenco.

Cosa fare se non esce alcun suono dalla barra sonora?

Verificare che la barra sonora sia accesa e che il volume non sia disattivato (premere VOL per annullare il silenzio). Assicurarsi che la sorgente corretta sia selezionata (D.IN, HDMI, BT, ecc.). Controllare i collegamenti cablati o wireless. Se il problema persiste, riavviare la barra sonora scollegandola e ricollegandola.

Come installare la barra sonora a parete?

Utilizzare la guida per il montaggio a parete inclusa per segnare i fori. Praticare fori adatti al tipo di muro (usare tasselli se necessario). Fissare i supporti a parete sul retro della barra sonora con le viti fornite, quindi appendere la barra sonora alle viti a muro. Assicurarsi che il muro possa sostenere il peso di 6,5 kg.

Come utilizzare il telecomando del televisore per controllare la barra sonora?

Tenere premuto il tasto Surround sul telecomando della barra sonora per 5 secondi finché non appare 'SAMSUNG-TV REMOTE'. Successivamente, il telecomando del televisore Samsung può regolare il volume. Per televisori di altre marche, tenere premuto il tasto Surround fino a 'ALL-TV REMOTE'.

Come regolare l'audio surround?

Premere il tasto Surround sul telecomando per attivare o disattivare la funzione. In modalità ON, l'audio viene riprodotto su tutti gli altoparlanti per un'esperienza immersiva. È anche possibile regolare il livello degli altoparlanti posteriori tramite il comando audio (premere SOUND CONTROL e selezionare REAR LEVEL).

Come aggiornare il software della barra sonora?

L'aggiornamento è automatico quando la barra sonora è connessa a Internet (Wi-Fi). Assicurarsi che la barra sonora sia accesa e connessa alla rete. Se è disponibile un aggiornamento, viene installato automaticamente. È anche possibile verificare manualmente tramite l'app Samsung Multiroom.

Perché il telecomando non funziona?

Verificare che le pile non siano scariche (sostituirle con pile AA nuove). Assicurarsi che non ci siano ostacoli tra il telecomando e la barra sonora e che la distanza non superi i 10 metri. Se il problema persiste, scollegare e ricollegare la barra sonora.

Posso collegare un subwoofer o altoparlanti surround aggiuntivi?

Sì, è possibile acquistare un kit di altoparlanti surround wireless Samsung (ad esempio SWA-9000S) o un subwoofer compatibile. Collegare la chiavetta elettronica fornita con il kit alla porta WIRELESS della barra sonora. Seguire le istruzioni dell'app Samsung Multiroom per configurare il sistema surround.

Come utilizzare Amazon Alexa con la barra sonora?

Installare l'app SmartThings sul dispositivo mobile e aggiungere la barra sonora. Nell'app Alexa, attivare la competenza 'Samsung Wireless Audio' e scoprire i dispositivi. Quindi è possibile utilizzare comandi vocali come 'Alexa, alza il volume nel soggiorno' (nominare la barra sonora in SmartThings).

MANUALE UTENTE HWMS6511 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

	ATTENZIONERISCHIO DIFOLGORAZIONE. NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.
2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONI SUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

Consultare questo manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

È possibile accedere al Manuale completo nel Centro di supporto al cliente online Samsung effettuando la scansione del codice QR qui riportato. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito in formato documento. (http://www.samsung.com/support)

Le caratteristiche, le specifiche e le schermate delle app sono soggette a modifiche senza preavviso.

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panoramica del prodotto 3

Pannello frontale / Pannello laterale destro della Soundbar

Pannello inferiore della Soundbar

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica ____

04 Collegamento alla TV 7

Metodo 1. Collegamento mediante un cavo ____ 7

• Collegamento tramite un cavo ottico ____ 7
• Collegamento di una TV tramite un cavo HDMI ____ 8

Metodo 2. Connessione wireless ____ 9

• Connessione di una TV mediante Bluetooth ____ 9
• Collegamento tramite Wi-Fi 11

05 Collegamento di un dispositivo esterno 13

Collegamento tramite un cavo audio (AUX) ottico o analogico

Collegamento tramite un cavo HDMI 14

06 Connessione di un dispositivo mobile 15

Metodo 1. Connessione tramite Bluetooth ____ 15
Metodo 2. Collegamento tramite Wi-Fi (rete wireless) 18

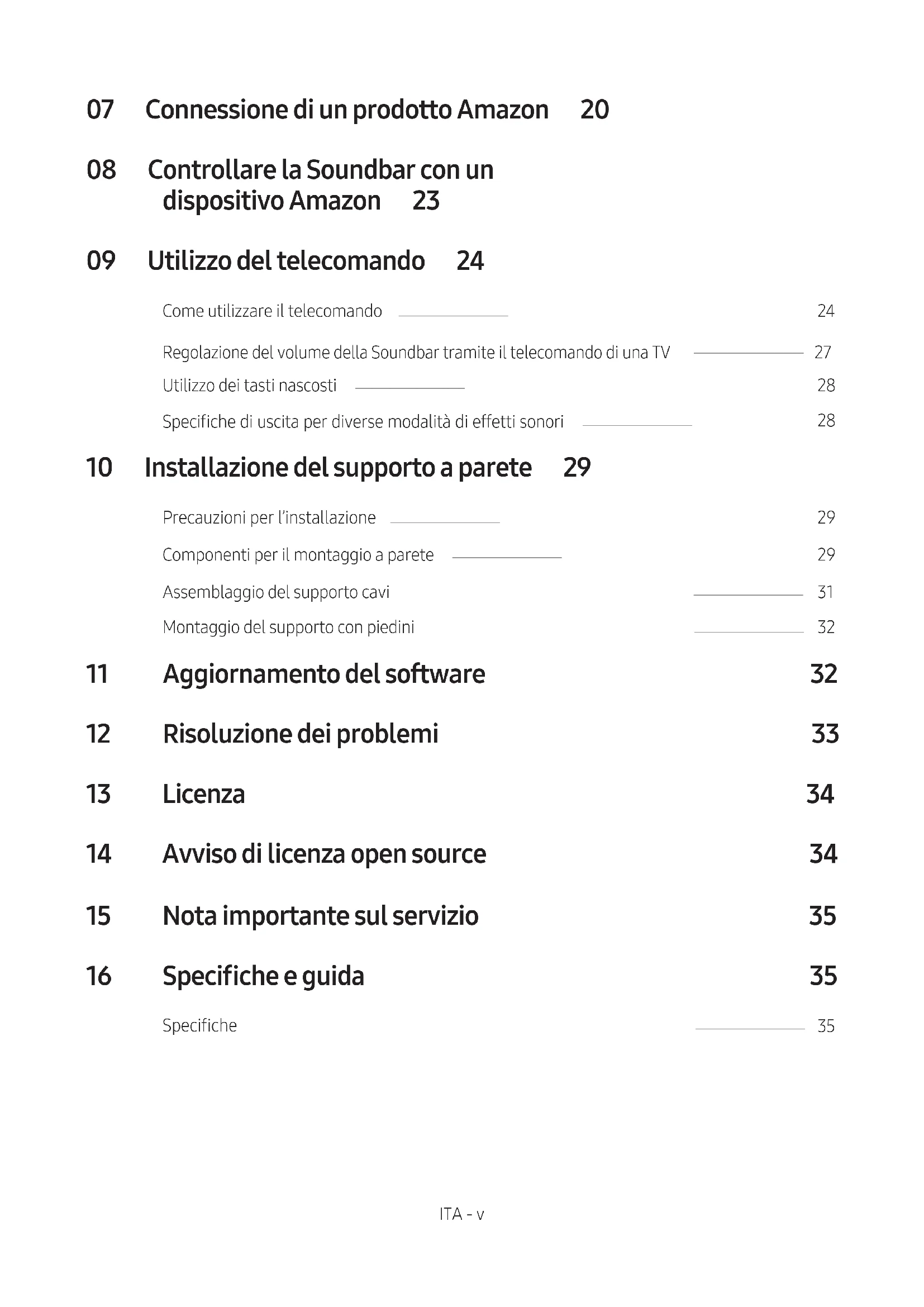

07 Connessione di un prodotto Amazon 20
08 Controllare la Soundbar con un dispositivo Amazon 23
09 Utilizzo del telecomando 24

Come utilizzare il telecomando ____ 24

Regolazione del volume della Soundbar tramite il telecomando di una TV 27

Utilizzo dei tasti nascosti ____ 28

Specifiche di uscita per diverse modalità di effetti sonori ____ 28

10 Installazione del supporto a parete 29

Precauzioni per l'installazione ____ 29

Componenti per il montaggio a parete ____ 29

Assemblaggio del supporto cavi 31

Montaggio del supporto con piedini 32

11 Aggiornamento del software 32
12 Risoluzione dei problemi 33
13 Licenza 34
14 Avviso di licenza open source 34
15 Nota importante sul servizio 35
16 Specifiche e guida 35

Specifiche 35

01 VERIFICA DEI COMPONENTI

• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 29.
• Consultare pagina 31 per istruzioni su come utilizzare il Supporto cavi.
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio della batteria nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria fino al raggiungimento della posizione iniziale.

Pannello frontale / Pannello laterale destro della Soundbar

Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore. Lato destro della Soundbar 1 2 3 4

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto -/+ (Volume)Consente di regolare il volume.Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
3	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT)	D.IN → TV ARC (Conversione automatica)
	Ingresso AUX AUX
	Ingresso HDMI HDMI
	Modo Wi-Fi WIFI
	Modo BLUETOOTH BT
	Per attivare il modo "BT PAIRING", cambiare la sorgente passando al modo "BT", quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.
4	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

Pannello inferiore della Soundbar

POWER OUT (For TV) POWER IN DIGITAL AUDIO IN (OPTICAL) WIRELESS AUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD

1	POWER OUT (For TV)Collegare il cavo di alimentazione di una Samsung TV collegata alla Soundbar e montata a parete usando un Kit di montaggio a parete (WMN300SB - Fornito a parte).
2	POWER INCollegare il cavo di alimentazione in CA della Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.
4	WIRELESSFissare il dongle wireless che collega la Soundbar agli altoparlanti e un subwoofer in modalità wireless.(L'altoparlante, il subwoofer e il dongle wireless sono venduti a parte).Il jack WIRELESS non è compatibile con USB.La disponibilità dei subwoofer è diversa da regione a regione. Per controllare la disponibilità dei subwoofer, visitare il sito Web http://www.samsung.com/support.
5[0DA5]	AUX INCollegare all'uscita analogica di un dispositivo esterno.HDMI INConsente l'ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI.Collegare all'uscita HDMI di un dispositivo esterno.
[KYBK]	HDMI OUT (TV-ARC)Collegare alla presa jack HDMI (ARC) di una TV.
	Wi-Fi SETUP / SPK ADDEffettuare l'accesso a una rete wireless (Wi-Fi) tramite la App Samsung Multiroom.

- Scollegare il cavo di alimentazione dalla presa tirando la spina. Non tirare afferrando il cavo.

- Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

Collegamento alla rete elettrica

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

Cavo di alimentazione Collegamento alla rete elettrica POWER IN Fondo dell'unità principale della Soundbar

• Collegare il cavo di alimentazione fornito nella porta POWER IN.

POWER OUT (For TV)

Fondo dell'unità principale della Soundbar

• Il jack POWER OUT è utilizzato per fornire alimentazione a una Samsung TV montata a parete usando un Kit di montaggio a parete (WMN300SB - Fornito a parte).
• Il jack POWER OUT può collegarsi unicamente a Samsung TV che utilizzano un cavo di alimentazione a 2 poli e che consumano al massimo 400 W. (In caso di collegamento del jack a un dispositivo che consuma oltre 400 W, la Soundbar potrebbe danneggiarsi o non funzionare correttamente).

Consultare il Manuale utente del Kit di montaggio a parete WMN300SB per ottenere una lista di Samsung TV compatibili con il Kit di montaggio a parete WMN300SB e il jack

POWER OUT. È possibile visualizzare il manuale online, all'indirizzo

http://www.samsung.com/support.

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

- Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Utilizzando un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017 con supporto per il Bluetooth.
• Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

Metodo 1. Collegamento mediante un cavo

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita digitale” è impostato su PCM, si raccomanda di modificare l’impostazione passando a Dolby Digital. Una volta modificata l’impostazione, è possibile godere di una qualità audio più elevata. (Il menu potrebbe variare a seconda del produttore della TV.)

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

Auto Power Link

Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.

2. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

3. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o disattivare Auto Power Link.

• Per impostazione predefinita, la funzione Auto Power Link è impostata su ON. (Per disattivare questa funzione, utilizzare la Soundbar.)
• A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.
• Questa funzione è disponibile solamente nel modo "D.IN".

Collegamento di una TV tramite un cavo HDMI

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato nella figura.

2. "TV ARC" compare nella finestra di visualizzazione dell'unità principale della Soundbar e la Soundbar riproduce l'audio della TV.

3. Se l'audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul lato destro della Soundbar per passare al modo "D.IN". Sullo schermo vengono visualizzati "D.IN" e "TV ARC" n sequenza e viene riprodotto l'audio della TV.

4. Se "TV ARC" non compare nella finestra di visualizzazione dell'unità principale della Soundbar, verificare che il cavo sia collegato alla porta corretta.
5. Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar.

NOTE

• L'HDMI è un'interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.
• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all'ingresso HDMI IN (ARC).
• Consigliamo l'uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.
• Anynet+ deve essere attivato.
• Questa funzione non è disponibile, se il cavo HDMI non supporta l'ARC.

Metodo 2. Connessione wireless

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".
2. Passare da "BT" a "BT PAIRING".

- Se viene visualizzato il messaggio "BT READY", tenere premuto il tasto (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

2. Selezionare “[AV] Samsung Soundbar MSxxxx” dall’elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con “Need Pairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar MSxxxx") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING".
  Quindi, selezionare "[AV] Samsung Soundbar MSxxxx" ell'elenco di ricerca della TV.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.
• BT PAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:
• Se la Soundbar è circondata da un potente campo elettrico.
• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

Disconnessione della Soundbar dalla TV

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto "BT".

- La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

- Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto ▶II (Riproduci/Sospendi) sul telecomando per 5 secondi in stato "BT READY". (Attivato → Disattivato)

Collegamento tramite Wi-Fi

Checklist pre-collegamento

1. Verificare che la Samsung Smart TV sia stata rilasciata dopo il 2014. Questa funzione, infatti, è compatibile solamente con Samsung Smart TV rilasciate dopo il 2014.
2. Assicurarsi che il Router wireless (Wi-Fi) sia correttamente installato e funzionante.
3. Assicurarsi che la TV sia collegata al router wireless (alla vostra rete Wi-Fi).

TV

Fase 1 : Collegare la Soundbar alla Wi-Fi

1. Premere il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare la modalità "WIFI".

- Utilizzando specifici modelli di TV Samsung (Smart TV Samsung del 2016 o 2017 con supporto per il Bluetooth)

- Selezionando la modalità "WIFI" a TV accesa, lo schermo della TV visualizzerà una finestra di pop-up contenente istruzioni su come collegare automaticamente la Soundbar a un router wireless (Wi-Fi). Fare riferimento alle istruzioni sulla finestra di pop-up della TV.

WIFI

1. Collegiate il vostro dispositivo mobile (smartphone, tablet ecc.) alla rete Wi-Fi a cui è collegata la TV.
2. Installare ed eseguire la App Samsung Multiroom sul dispositivo mobile (smartphone, tablet ecc.).

1. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la Soundbar alla rete Wi-Fi.

Fase 2 : Configurare le Impostazioni sulla TV

- Se la TV si scollega dalla rete wireless dopo aver cambiato la sorgente di ingresso alla Soundbar, utilizzare il menu della TV per collegare nuovamente la TV alla rete.

Per le TV rilasciate nel 2017

1. Menu Home → Impostazioni (💡) → Suono → Uscita audio → Selezionare → Selezionare [AV] Soundbar MSxxxx (Wi-Fi)
2. La Soundbar emette l'audio della TV.

Per le TV rilasciate nel 2016

1. Menu Home → Impostazioni (💡) → Suono → Uscita audio → Selezionare [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. La Soundbar emette l'audio della TV.

Per le TV rilasciate nel 2015

1. Menu Home → Suono → Elenco altoparlanti → Selezionare [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. La Soundbar emette l'audio della TV.

Per le TV rilasciate nel 2014

1. Menu Home → Suono → Impostazioni altoparlanti → Selezionare Multiroom Link - Impostazioni → Soundbar+Surround
2. Dalla posizione Soundbar, selezionare "[AV] Samsung Soundbar MSxxxx" e selezionare "OK".
3. Menu Home → Suono → Impostazioni altoparlanti → Selezionare Uscita audio TV → Multiroom Link

Impostazioni altoparlanti Uscita audio TV Multiroom Link Altoparlante TV • Tipo di installazione TV Piedistallo TV SoundConnect • Elenco dispositivi audio Samsung • Agg. nuovo disposit. On Multiroom Link • Impostazioni Soundbar+Surround Cuffie Bluetooth • Elenco cuffie Bluetooth OK

Multiroom Link Soundbar+Surround Soundbar [AV] Samsung Soundbar MSxxxx ✓ [AV] Samsung Soundbar MSxxxx Non utilizzare OK Livello volume Test altoparlanti Modifica N

1. La Soundbar emette l'audio della TV.

NOTE

• La TV e la Soundbar devono rimanere collegate alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.
• Se la connessione Wi-Fi a 5Ghz non è fluida, utilizzare la banda a 2.4Ghz.

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l'audio del dispositivo esterno tramite la Soundbar.

Collegamento tramite un cavo audio (AUX) ottico o analogico

Cavo ottico

① Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.
② Selezionare il modo "D.IN" premendo il tasto ➞ (Sorgente) sul pannello laterale destro o sul telecomando.

OPPURE

Cavo audio (AUX)

① Collegare l'AUX IN (Audio) dell'unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio.
② Selezionare il modo "AUX" remendo il tasto → (Sorgente) ul pannello laterale destro o sul telecomando.

Collegamento tramite un cavo HDMI

1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN, situata sul retro del prodotto, alla presa jack HDMI OUT del dispositivo digitale.
2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI OUT (TV-ARC), situata sul retro del prodotto, alla presa jack HDMI IN della TV.
3. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "HDMI".
4. Il modo "HDMI" è visualizzato sul pannello display della Soundbar e l'audio viene riprodotto.

06 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo un dispositivo Bluetooth alla volta.

La connessione iniziale

1. Premere il tasto → (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".
2. Passare da "BT" a "BT PAIRING".

- Se viene visualizzato il messaggio "BT READY", tenere premuto il tasto → (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar MSxxxx" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar MSxxxx") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING". Quindi, selezionare "[AV] Samsung Soundbar MSxxxx" nell'elenco di ricerca del dispositivo Bluetooth.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.
• BT PAIRING : In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

- Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

- Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

- Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

- Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

- Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar MSxxxx" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

- Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".

- La Soundbar non può essere accoppiata a nessun altro dispositivo Bluetooth, mentre si usa la funzione Bluetooth.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Metodo 2. Collegamento tramite Wi-Fi (rete wireless)

• Collegare un'unica Soundbar alla rete Wi-Fi per accedere a tantissimi servizi di streaming musicale e radio online. Collegare più di una Soundbar alla rete Wi-Fi per utilizzare le modalità di riproduzione collettiva o stereo.
• Per collegare una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario utilizzare la App Samsung Multiroom.

Dispositivo mobile

La connessione iniziale

1. Premere il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando per selezionare la modalità "WIFI".

WIFI

1. Installare ed eseguire la App Samsung Multiroom sul dispositivo mobile (per esempio, smartphone o tablet).

1. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la Soundbar alla rete Wi-Fi.

Installare una Soundbar aggiuntiva se sono già in uso degli altoparlanti wireless Samsung

1. Nella schermata Iniziale della App Samsung Multiroom, selezionare Impostazioni (💡) in alto, dopodiché selezionare "Add Speaker".

1. Per collegare la Soundbar a 2 altoparlanti wireless Samsung e configurare un impianto audio surround, seguire i passaggi riportati di seguito. (Non è possibile installare un impianto audio surround utilizzando un dispositivo audio e una Soundbar).

① Toccare ≡ per aprire la lista degli altoparlanti.
② Toccare: sulla destra del nome del modello della Soundbar.
③ Toccare Surround Setup. Selezionare Done dopo aver trascinato l'altoparlante nella posizione desiderata.

④ Il collegamento Surround è ora completato.

NOTA

- Per collegare un SWA-9000S (Fornito a parte) aggiuntivo, scollegare gli altoparlanti wireless Samsung dalla Soundbar per disabilitare l'impianto audio surround. (In caso di collegamento degli altoparlanti surround senza scollegare SWA-9000S, viene riprodotto il suono sia tramite l'altoparlante wireless Samsung, sia tramite l'altoparlante surround).

07 CONNESSIONE DI UN PRODOTTO AMAZON

Connessione e uso con un prodotto Amazon (Amazon Echo)

Utilizzare un prodotto Amazon Echo per controllare gli altoparlanti e usufruire dei servizi musicali forniti da Amazon Echo.

1. Installare l'app SmartThings nel proprio dispositivo mobile.

1. Avviare l'app e seguire le istruzioni visualizzate per registrare (aggiungere) la Soundbar nell'app.

- Il popup automatico potrebbe non essere disponibile in alcuni dispositivi mobili.

In tal caso, selezionare e completare "Add device" dal menu dell'app. La Soundbar è stata aggiunta con successo all'app.

1. Nell'app SmartThings, cambiare il nome della Soundbar sostituendolo con un nome riconoscibile dal dispositivo Amazon.

(Per esempio: Samsung, Soundbar, Salotto, Soggiorno, Camera da letto, Ufficio, ecc.)

ATTENZIONE

- I dispositivi Amazon potrebbero non riconoscere i nomi contenenti elementi quali ad esempio caratteri speciali.

1. Nell'app Alexa, cercare "Samsung Wireless Audio" in Skills e selezionare "ENABLE".

- Saltare questo passaggio se si sono già configurate le Skills.

1. Dalla scheda Smart Home nell'app Alexa, completare "Discover Device".

08 CONTROLLARE LA SOUNDBAR CON UN DISPOSITIVO AMAZON

1. Utilizzare i comandi vocali per ascoltare la musica disponibile sul proprio dispositivo Amazon.

2. Il servizio Amazon Echo che è possibile utilizzare con gli altoparlanti è limitato alla musica. L'accesso agli altri servizi forniti da Amazon Echo, ad esempio notizie e previsioni meteo, può essere effettuato sul prodotto Amazon Echo.

3. Questa funzione potrebbe non essere disponibile in alcuni paesi.
4. Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si assume alcuna responsabilità circa la disponibilità del servizio.

Utilizzare i comandi vocali per controllare gli altoparlanti.

Attiva + Comando + Nome altoparlante

Utilizzare lo Nome altoparlante utilizzato in fase di aggiunta all'app Alexa.

Azione Comando vocale
Per cercare un dispositivo audio aggiunto all’accountSmartThings connesso all’account Amazon Alexa	“Alexa Individua dispositivi”

* Utilizzo dei comandi vocali per gli altoparlanti denominati "Salotto"

Azione Comando vocale
Per impostare il livello del volume su 5 “Alexa Imposta il volume su 5 in Salotto”
Per aumentare il livello del volume “Alexa Alza il volume in Salotto”
Per disattivare l’audio “Alexa Disattiva l’audio in Salotto”
Per ascoltare la stazione radio chiamata KISS FM	“Alexa Riproduci Kiss FM in Salotto”
Per riprodurre la canzone successiva “Alexa Canzone successiva in Salotto”
Per interrompere l’audio “Alexa Interrompi in Salotto”
Per accendere l’audio	“Alexa Accendi in Salotto”
Per spegnere l’audio	“Alexa Spegni in Salotto”

09 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando

1 2 3 4 VOLBASS SOUNDBAR 5 6 7 8 9 10 SURROUND SMART MODE SOUND MODE

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Controllo audio	È possibile selezionare le opzioni TREBLE,SYNC, REAR LEVEL, oppure REAR SPEAKER ON/OFF.Per regolare il volume TREBLEselezionare TREBLE in Impostazioni audio, quindi i tasti Su/Giù per regolare il volume in un valore compreso tra -6 e +6.Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare l’audio per ogni banda di frequenza. È possibile effettuare una selezione (Sinistro/Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; ogni selezione può essere ulteriormente regolata su un’impostazione di -6 ~ +6 (Su/ Giù).Se il video e l’audio della TV e della Soundbar non sono sincronizzati, selezionare SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0 e 300 millisecondi utilizzando i tasti Su/Giù.Nel caso in cui siano collegati gli altoparlanti Forniti a parte, selezionare REAR LEVEL utilizzando i tasti i Su/Giù per regolare il volume in un valore compreso tra -6 e +6. La funzione REAR SPEAKER può essere ON/OFF usando i tasti Su/Giù.Audio Sync è supportato soltanto in alcune funzioni.

3	Surround	La funzione Audio surround conferisce al suono profondità e senso dello spazio.Ogni volta che si preme questo tasto, si alternano ON e OFF.ON : Consente di riprodurre l’audio in tutti i diffusori.OFF : Consente di udire l’audio del canale sorgente originale da diversi diffusori.
4	SOUND MODE	Consente di selezionare l’effetto sonoro desiderato scegliendo tra STANDARD,MUSIC,CLEAR VOICE,SPORTS o MOVIE.Selezionare la modalità "STANDARD" se si vuole ascoltare l’audio originale.DRC (Dynamic Range Control)Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital.Tenendo premuto il tasto SOUND MODE mentre si è nel modo standby, DRC(Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volumedell’audio. (L’audio potrebbe essere distorto.)
5	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.Modo BT PAIRINGPer attivare il modo “BT PAIRING” nel modo “BT”, tenere premuto il tasto(Sorgente) per più di 5 secondi. Per i dettagli, consultare la pagina 15.Funzione Auto Power DownL’unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / WIFI / BT: Se non è presente un segnale audio per5 minuti.- Modalità HDMI: Se non è presente un segnale audio per 15 minuti.- Modalità AUX:- Se il cavo audio (AUX) è scollegato per 5 minuti.- Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) ècollegato. (La funzione Auto Power Down - Spegnimento automatico, puòessere disattivata soltanto in quel caso.)- Per disattivare la funzione Auto Power Down, in modalità “AUX” tenerepremuto il pulsante ▶II per 5 secondi. “ON-AUTO POWER DOWN” /“OFF-AUTO POWER DOWN” apparirà sul display.
6	Riproduci /Sospendi(BT/Wi-Fi)	Premere il tasto ▶II per sospendere temporaneamente la riproduzione di un filemusicale.Premendo nuovamente il tasto, si riavvia la riproduzione.
7	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione di ripetizione, premere il tastoSu.Salta branoPremere il tastoDestraper selezionare il file musicale successivo. Premere il tastoSinistaper selezionare il file musicale precedente.Anynet+ / Auto Power LinkÈ possibile attivare o disattivare Anynet+ e Auto Power Link.Le funzioni Anynet+ e Auto Power Link sono controllate rispettivamente dai tastiDestra e Sinistra.- Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI,è possibile controllare la Soundbar mediante il telecomando della TVSamsung. Tenere premuto il tastoDestraper 5 secondi per cambiare lo statodella funzione Anynet+ da ON a OFF e viceversa.- Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo otticodigitale, la Soundbar può accendersi automaticamente all'accensione della TV.Tenere premuto il tastoSinistaper 5 secondi per cambiare lo stato dellafunzione Auto Power Link da ON a OFF e viceversa.- Per impostazione predefinita, Anynet+ / Auto Power Link sono impostati suON.
8	-SMART MODE	Gli effetti sonori vengono automaticamente ottimizzati per adattarsi alla scena incorso di riproduzione.La modalità si attiva o disattiva ogniqualvolta viene premuto il tasto.
9	BASS	Premere il tasto verso l'alto o verso il basso per regolare il volume BASS da +6 o -6.Per impostare il livello del volume BASS su 0, premere il tasto.Quando viene collegato un Fornito a parte, il tasto BASS diventa il tasto Subwoofer.Premere il tasto verso l'alto o verso il basso per regolare il volume del subwoofer osu -12 oppure da -6 a +6. Per impostare il livello del volume su 0, premere il tasto.
10	VOL	Premere il tasto verso l’alto o verso il basso per regolare il volume.• MutoPremere il tasto VOLper disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

Regolazione del volume della Soundbar tramite il telecomando di una TV

È possibile utilizzare il menu della TV per impostare il diffusore TV di una TV Samsung come diffusore esterno. (Per ulteriori informazioni, consultare il manuale utente della TV.)

- Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usufruire di questa opzione, è sufficiente tenere premuto il tasto Surround per 5 secondi quando la Soundbar è accesa. Sul display della Soundbar viene visualizzato il messaggio "OFF-TV REMOTE" e la funzione si disattiva.)

Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il tasto Surround per almeno 5 secondi fino a che non viene visualizzato il messaggio "SAMSUNG-TV REMOTE" sul display della Soundbar.

- Ogni volta in cui si tiene premuto il tasto Surround per 5 secondi, il modo cambia con questa sequenza: "SAMSUNG-TV REMOTE" (Modo predefinito) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Per regolare il volume della Soundbar mediante il telecomando fornito in dotazione con una TV di un produttore terzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene visualizzato il messaggio "OFF-TV REMOTE" sul display della Soundbar), rilasciare il tasto Surround, quindi tenere premuto nuovamente il tasto Surround per almeno 5 secondi.

(Sul display della Soundbar viene visualizzato "ALL-TV REMOTE".)

• Questa funzione potrebbe non essere disponibile a seconda del telecomando.
• Produttori che supportano questa funzione:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizzo dei tasti nascosti

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
Surround	Acceso/Spento Telecomando della TV	Pagina 27
(Sorgente)	Associazione BT	Pagina 15
▶II (Riproduci / Sospendi)	Acceso/Spento Auto Power Down (modo AUX)	Pagina 25
Sinistra Auto Power Link ON/OFF Pagina 7
Destra	Anynet+ ON/OFF	Pagina 26
[SZ8H] (Controllo audio)	EQ 7 bande	Pagina 24
SOUND MODE	DRC ON/OFF (Standby)	Pagina 25

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Escluso kit di diffusori posteriori wireless	Incluso kit di diffusori posteriori wireless
Surround	ON	2.0 canali	2.0 canali 4.0 canali
		5.1 canali 3.0 canali 5.0 canali
SOUND MODE	STANDARD	2.0 canali	2.0 canali 4.0 canali
		5.1 canali 3.0 canali 5.0 canali
	MUSIC	2.0 canali	2.0 canali 2.0 canali
		5.1 canali 3.0 canali 5.0 canali
	CLEAR VOICE	2.0 canali	3.0 canali 5.0 canali
		5.1 canali 3.0 canali 5.0 canali
	SPORTS	2.0 canali	3.0 canali 5.0 canali
		5.1 canali 3.0 canali 5.0 canali
	MOVIE	2.0 canali	3.0 canali 5.0 canali
		5.1 canali 3.0 canali 5.0 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

10 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

- Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio (2x) Vite (2x)

Supporto per montaggio a parete (2x)

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

TV Almeno 5 cm

1. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

Linea centrale

1. Utilizzare un oggetto appuntito, come una biro o una matita, per contrassegnare le posizioni dei fori, quindi rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Vite.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

Retro della Soundbar - + → + +

Estremità destra della Soundbar

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

Assemblaggio del supporto cavi

Come mostrato nell'immagine, utilizzare la Vite fornita per fissare il Supporto cavi alla Soundbar, quindi utilizzare il Supporto cavi per ordinare e organizzare i cavi della vostra TV.

Montaggio del supporto con piedini

Se avete deciso di non montare a parete la Soundbar, utilizzare le 2 viti fornite per fissare il Supporto con piedini 2 sul fondo della Soundbar, come mostrato di seguito.

- Attenzione: i supporti di determinate Samsung TV sono progettati per fornire alla Soundbar un alloggiamento fisso. Per completare il montaggio della Soundbar, posizionare il Supporto con piedini della Soundbar sulle gambe del supporto.

Posizionare la Soundbar

11 AGGIORNAMENTO DEL SOFTWARE

Quando la Soundbar si collega a Internet, aggiorna automaticamente il proprio software, anche mentre la Soundbar è spenta.

- Per utilizzare la funzione di aggiornamento automatico, la Soundbar dev'essere collegata a Internet. Il collegamento Wi-Fi alla Soundbar verrà interrotto se il cavo di alimentazione viene scollegato o se viene interrotta l'alimentazione di corrente. Se l'alimentazione è interrotta, accendere la Soundbar e ricollegarla.

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

→Collegare la spina del cavo di alimentazione alla presa.

Una funzione non risponde quando viene premuto il tasto.

È presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

→Consultare le sezioni relative alla connessione Bluetooth, alle pagine 9 e 15.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

→ Premere il tasto VOL per annullare la funzione.

Il volume è impostato al minimo?

→Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

→Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

→Avvicinare il telecomando all'unità principale della Soundbar.

Impossibile collegarsi alla TV.

In caso di collegamento tramite rete cablata

→Verificare che il cavo sia stato collegato correttamente. (Leggere nuovamente il nome della porta per assicurarsi che il cavo sia collegato alla porta corretta.) (Vedere la pagina corrispondente a ciascun metodo di collegamento.)

→ Premere il tasto → (Sorgente) sul lato destro della Soundbar o sul telecomando per verificare che la modalità sia corretta.

In caso di collegamento tramite rete wireless →Collegamento tramite Bluetooth

1. Attivare la modalità "BT PAIRING" (associazione Bluetooth) della Soundbar, quindi utilizzare la TV per effettuare nuovamente la ricerca. (Vedere pagina 9 per ulteriori dettagli.)

→Collegamento tramite Wi-Fi

1. Controllare che il modello di TV sia compatibile.

- Questa funzione è compatibile solamente con Samsung smart TVs rilasciate dopo il 2014.

1. Controllare che la TV sia collegata alla rete Wi-Fi.

- Nel caso in cui la TV non sia collegata alla rete Wi-Fi, utilizzare il menu di rete sulla TV per stabilire un collegamento. (Fare riferimento al manuale utente della TV.)

1. Verificare che la Soundbar sia collegata alla rete Wi-Fi.

- Una volta collegata, la Soundbar comparirà sulla lista di altoparlanti della App Samsung Multiroom ogniquivalvolta l'App verrà eseguita sul dispositivo mobile (per esempio, smartphone o tablet). (Fare riferimento a pagina 18 per ulteriori dettagli.)

1. Verificare la presenza di un canale DFS.

- Se il router wireless (Wi-Fi) sta utilizzando un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.

13 LICENZA

DOLBY AUDIO

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party-licenses.
• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connect

14 AVVISO DI LICENZA OPEN SOURCE

Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com

15 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

16 SPECIFICHE E GUIDA

Specifiche

GENERALE	Peso	6,5 kg
	Dimensioni (L x A x P)	1160,0 x 80,0 x 168,0 mm
	Temperatura di esercizio	+5°C e +35°C
	Umidità di esercizio	10 % e 75 %
HDMI Video		1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Altoparlante		Woofer x 6, Tweeter x 3, 4 Ohm
Formati di riproduzione supportati		LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS
Potenza in uscita del dispositivo wireless	Potenza max. trasmettitore Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz,5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
	Potenza max. trasmettitore BT	100 mW a 2,4 GHz – 2,4835 GHz

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

- Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

Attenzione : Il prodotto si riavvia automaticamente quando attiva/disattiva Wi-Fi/Ethernet.

Consumo di energia totale in standby (W) (Tutte le porte di rete sono in condizione “ACCESO”)		4,0W
Wi-Fi/Ethernet	Metodo di disattivazione della porta	Premere il tasto Wi-Fi SETUP sul prodotto per 30 secondi per acceso/spento Wi-Fi/Ethernet.
Bluetooth	Metodo di disattivazione della porta	Premere il tasto SPK ADD sul prodotto per 30 secondi per acceso/spento Bluetooth.

- Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello.

Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Effect Intrare			leşire
			Cu exceptia kitului wireless de boxe spate	Include kitul wireless de boxe spate
Surround	ON	2.0 canale	2.0 canale	4.0 canale
		5.1 canale	3.0 canale	5.0 canale
SOUND MODE	STANDARD	2.0 canale	2.0 canale	4.0 canale
		5.1 canale	3.0 canale	5.0 canale
	MUSIC	2.0 canale	2.0 canale	2.0 canale
		5.1 canale	3.0 canale	5.0 canale
	CLEAR VOICE	2.0 canale	3.0 canale	5.0 canale
		5.1 canale	3.0 canale	5.0 canale
	SPORTS	2.0 canale	3.0 canale	5.0 canale
		5.1 canale	3.0 canale	5.0 canale
	MOVIE	2.0 canale	3.0 canale	5.0 canale
		5.1 canale	3.0 canale	5.0 canale
