NÁVOD K OBSLUZE SCCB1310P SAMSUNG

představte si možnosti Děkujeme vám za zakoupení tohoto produktu Samsung. Chcete-li plně využívat všech služeb, navštivte náš web. www.samsungsecurity.com SCC-B1310P 02540A-SCC-B1310P.indb 1 2009-08-06 오후 12:22:04 přehled UPOZORNĚNÍ NEBEZPEČÍ ÚRAZU ELEKTŘINOU.^pNEOTEVÍREJTE. UPOZORNĚNÍ: PRO SNÍŽENÍ RIZIKA ÚRAZU ELEKTŘINOU NEODSTRAŇUJTE KRYT (NEBO ZADNÍ ČÁST) UVNITŘ NEJSOU ŽÁDNÉ UŽIVATELEM OPRAVITELNÉ ČÁSTI,

PŘENECHTE OPRAVY NA ODBORNÍKOVI

Tento symbol označuje nebezpečné napětí uvnitř jednotky, které představuje nebezpečí úrazu elektřinou. Tento symbol označuje důležité pokyny k používání nebo údržbě v doprovodné dokumentaci. UPOZORNĚNÍ Abyste zabránili požáru nebo úrazu elektřinou, nevystavujte zařízení dešti a vlhku. WARNING

1. Používejte pouze adaptéry s certikací „Třída 2“ podle NFPA 70. Při použití jiného

adaptéru by mohlo dojít k požáru, úrazu elektřinou nebo poškození produktu. . Nesprávné připojení napájení nebo výměna baterie může způsobit explozi, požár, úraz elektřinou nebo poškození produktu.

3. Nepřipojujte k jednomu adaptéru více kamer. Překročení kapacity může způsobit

nadměrné zahřátí nebo požár.

4. Připojte napájecí kabel pevně k zásuvce. Volné připojení může způsobit požár.

5. Při instalaci kameru zajistěte pevně a bezpečně. Při pádu kamery by mohlo dojít ke

6. Neumisťujte na kameru vodivé předměty (např. šroubováky, mince, kovové předměty

atd.) ani nádoby s vodou. Mohlo by dojít ke zranění kvůli požáru, úrazu elektřinou nebo zranění způsobenému pádem předmětu.

7. Neinstalujte jednotku ve vlhkém nebo prašném prostředí nebo prostředí plném sazí.

Mohlo by dojít k požáru nebo úrazu elektřinou.

8. Pokud z jednotky bude vycházet neobvyklý zápach nebo kouř, přestaňte produkt

používat. V takovém případě okamžitě odpojte napájecí zdroj a obraťte se na servis. Budete-li za takové situace pokračovat v používání může dojít k požáru nebo úrazu elektřinou.

9. Pokud nebude produkt fungovat normálně, obraťte se na nejbližší servis. Nikdy tento

produkt sami nerozebírejte ani neupravujte. (Společnost SAMSUNG není zodpovědná za problémy způsobené neoprávněnými úpravami nebo pokusy o opravu.)

10. Při čištění nestříkejte vodu přímo na produkt.

Mohlo by dojít k požáru nebo úrazu elektřinou.

11. Instalace by měla být provedena kvalikovaným technikem za dodržení všech

příslušných předpisů. 02540A-SCC-B1310P.indb 3 2009-08-06 오후 12:22:044 UPOZORNĚNÍ

1. Zabraňte pádu předmětů na produkt a nevystavujte jej silným nárazům. Nevystavujte produkt

příliš silným vibracím ani magnetickému rušení. . Neinstalujte produkt v prostředí vystavenému vysokým teplotám (přes 122°F), nízkým teplotám (pod 14°F) nebo vysoké vlhkosti. Mohlo by dojít k požáru nebo úrazu elektřinou.

3. Chcete-li přemístit již nainstalovaný produkt, vypněte napájení a až poté jej přesuňte.

4. Při bouřkách odpojte napájecí kabel od zásuvky. V opačném případě by mohlo dojít k požáru

nebo poškození produktu.

5. Uchovávejte mimo dosah přímého slunečního záření a tepelných zdrojů. Mohlo by dojít k

6. Produkt nainstalujte v prostředí s dobrou ventilací.

7. Nemiřte kamerou přímo proti extrémně jasným předmětům, například slunci, jinak může dojít

k poškození obrazového snímače CCD.

8. Nevystavujte přístroj kapající nebo stříkající tekutině a neumisťujte na přístroj předměty s

tekutinami, například vázy.

9. K odpojení zařízení slouží napájecí zástrčka, která by měla být neustále přístupná.

důležité bezpečnostní pokyny

1. Přečtěte si tyto pokyny.

. Dodržujte tyto pokyny.

3. Řiďte se všemi upozorněními.

4. Postupujte podle všech pokynů.

5. Nepoužívejte přístroj v blízkosti vody.

6. Čistěte pouze suchým hadříkem.

Neblokujte větrací otvory. Instalaci proveďte podle pokynů výrobce.

8. Neinstalujte produkt v blízkosti tepelných zdrojů, jako jsou topení, akumulační kamna nebo

jiné přístroje (například zesilovače).

9. Nepřekonávejte bezpečnostní účel polarizované zástrčky nebo zástrčky s uzemněním.

Polarizovaná zástrčka má dva konektory, z nichž jeden je širší než ten druhý. Zástrčka s uzemněním má dva konektory a třetí konektor pro uzemnění. Široký konektor a třetí konektor mají bezpečnostní význam. Pokud dodaná zástrčka neodpovídá vaší elektrické zásuvce, obraťte se na elektrikáře, který zastaralou zásuvku vymění.

10. Zabraňte tomu, aby se na napájecí kabel šlapalo nebo aby docházelo k jeho skřípnutí,

zejména u zástrček, zásuvek a v místě, kde vychází z přístroje.

11. Používejte pouze doplňky a příslušenství doporučené výrobcem.

Používejte přístroj pouze s vozíkem, stojanem, trojnožkou, držákem nebo stolem, které byly specikovány výrobcem nebo prodány s přístrojem. Pokud použijete vozík, dejte pozor při přesouvání kombinace vozík/přístroj, abyste se vyhnuli zranění při překlopení.

Vypněte tento přístroj během bouřek, nebo pokud se nepoužívá po dlouhá časová období.

14. V případě poruchy se obraťte na odborný servis.

Servis je nutný, když je přístroj jakkoli poškozen, například když je poškozen napájecí kabel nebo zástrčka, když došlo k rozlití tekutiny nebo zapadnutí předmětů do přístroje, když byl přístroj vystaven dešti nebo vlhku, když nefunguje normálně nebo když došlo k jeho pádu. 24. Montáž na zeď nebo strop – Produkt musí být nainstalován na zeď nebo strop pouze podle doporučení výrobce. 02540A-SCC-B1310P.indb 5 2009-08-06 오후 12:22:056 obsah PŘEHLED

7 Přehled8 Funkce9 Obal9 Popis součástí10 Upozornění pro instalace a používání10 Připojení konektoru objektivu s automatickou clonou11 Instalace objektivu11 Úprava zaostření1 Připojení kabelů a kontrola funkce16 Sestavení součástí19 Specikace 02540A-SCC-B1310P.indb 6 2009-08-06 오후 12:22:057

přehled Tento přístroj je zapouzdřená kamera s vysokým rozlišením 380 vodorovných řádků. Využívá technologií digitálního zpracování signálu a OLPF. V prostředí se zářivkovým osvětlením může dojít k jevu zvanému „přesouvání barev“. Dochází k němu, pokud je na kameře nainstalována manuální clona a přepínač funkcí je přesunut z polohy ELC do polohy ON. V takovém případě připojte kameru ke zdroji napájení střídavým proudem a přesuňte přepínač L/L na zadním panelu do polohy EXT. (PAL: 50 Hz) -Cojepřesouváníbarev? K tomuto jevu dochází, protože zářivkové osvětlení bliká shodně s frekvencí střídavého napětí. Teplota barev snímaných kamerou při tom není stálá, takže se barvy na obrazovce nepravidelně mění (červená, modrá, žlutá atd.).

Tento problém lze vyřešit použitím funkce řádkové synchronizace nebo objektivu s automatickou clonou.

02540A-SCC-B1310P.indb 7 2009-08-06 오후 12:22:058 funkce Vysokábarevnácitlivost Kamera používá nejmodernější CCD čip 1/3“ Super-HAD IT, který poskytuje vysokou barevnou citlivost. Rozlišení Kamera využívá plně digitální zpracování obrazu a dosahuje vysokého rozlišení obrazu. Vynikajícíkompenzace protisvětla Tato funkce zajišťuje ostrý obraz tím, že kompenzuje protisvětlo v případě, že se od snímaného objektu odráží sluneční světlo nebo jiný jasný zdroj osvětlení. Digitálnísynchronizaces napájením Kamera využívá systém digitální řádkové synchronizace, který umožňuje upravit vertikální synchronizaci kamery a vylepšit tak manipulovatelnost a spolehlivost. Dynamickákompenzace defektůCCD Kamera využívá pokročilou technologii kompenzace defektů CCD v jakémkoli režimu a tím zajišťuje jasný, ostrý obraz bez šumu i ve scénách s nízkým kontrastem. 02540A-SCC-B1310P.indb 8 2009-08-06 오후 12:22:059

instalace V této kapitole jsou uvedeny obecné pokyny k instalaci tohoto produktu. Jsou zmíněna i nejvhodnější místa pro instalaci a opatření před instalací. Dále se dočtete o instalaci kamera a připojení kabeláže. Obal Zkontrolujte, zda jsou v balení produktu obsaženy všechny níže uvedené součásti a příslušenství. Kamera 2x šroub držáku kamery (montážního adaptéru) Uživatelská příručka Popis součástí

Otvorypromontážníadaptér Slouží k upevnění montážního adaptéru pomocí šroubu v případě montáže kamery na konzolu.

Objektivsautomatickouclonou(doplněk) Objektiv k instalaci na kameru - Pokud se povrch objektivu znečistí, očistěte jej dodaným hadříkem nebo suchou tkaninou navlhčenou lihem.

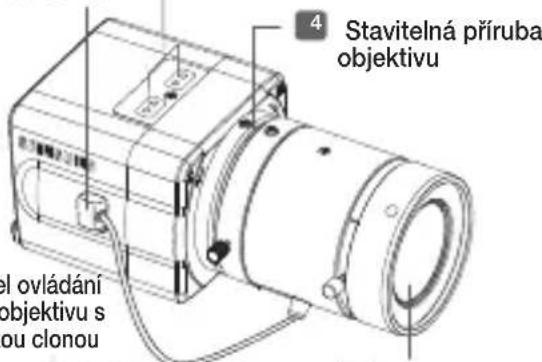

Konektor objektivu s automatickou clonou Otvory pro montážní adaptér

Objektiv s automatickou clonou Stavitelná příruba objektivu

Konektorobjektivusautomatickouclonou Poskytuje napájení a ovládací signál pro ovládání clony objektivu

Stavitelnápřírubaobjektivu Slouží k úpravě zaostření kamery.

Kabelovládáníobjektivusautomatickouclonou Přenáší řídicí signál z kamery do objektivu. Upozornění pro instalace a používání Nerozebírejte kameru sami. S kamerou manipulujte opatrně. Nevystavujte kameru otřesům a nárazům. Při skladování a používání kamery zachovávejte opatrnost. Neumisťujte kameru do prostředí s vysokou vlhkostí. K čištění kamery nepoužívejte brusný papír. Kameru vždy čistěte suchou tkaninou. Skladujte kameru v chladných prostorách mimo přímé sluneční světlo. V opačném případě hrozí poškození kamery.

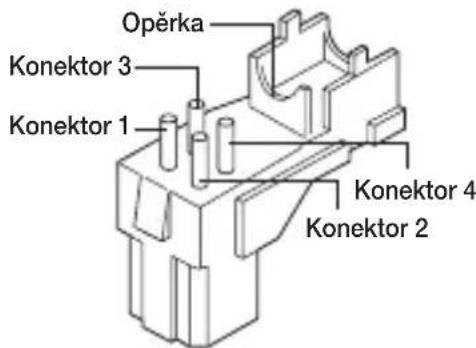

Připojení konektoru objektivu s automatickou clonou Odstraňte odstínění z ovládacího kabelu clony a připojte jej ke konektorům objektivu s automatickou clonou podle ilustrace. Číslokonektoru TypovládáníDC 1 Tlumení (-) 2 Tlumení (+) 3 Pohon (+) 4 Pohon (-)

• Tento konektor není součástí dodávky. Opěrka Konektor 3 Konektor 1 Konektor 2 Konektor 4 02540A-SCC-B1310P.indb 10 2009-08-06 오후 12:22:0611

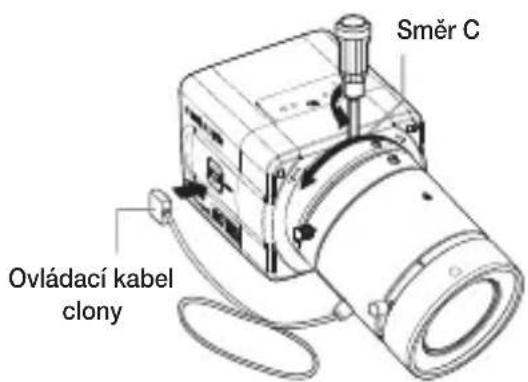

Instalace objektivu Uvolněte šroub na stavitelné přírubě objektivu otáčením proti směru hodinových ručiček a otočte prstencem ve směru „C“ (proti směru hodinových ručiček) až na doraz. V opačném případě může po instalaci objektivu na kameru dojít k poškození interního snímacího senzoru kamery nebo objektivu. Úprava zaostření Zaostření kamery je přednastaveno z výroby. Některé modely však mohou být rozostřené, v závislosti na typu objektivu. Je-li vaše kamera rozostřená, upravte zaostření podle pokynů níže. Dále je popsán postup správného nastavení zaostření u objektivů s pevným zaostřením. Objektivybezfunkcezoomu

1. Zaměřte na dobře viditelný objekt s mřížkovým vzorem

ve vzdálenosti 10 m a posuňte prstenec zaostření do polohy nekonečno (

2. Upravte stavitelnou přírubu tak, abyste získali co

3. Utáhněte šroub na stavitelné přírubě.

Objektivysfunkcízoomu

1. Zaměřte na dobře viditelný objekt s mřížkovým vzorem

ve vzdálenosti 3 – 5 m a posuňte ovladač zoomu do krajní polohy TELE (přiblížení). Upravte prstenec zaostření tak, abyste měli co nejostřejší obraz.

2. Posuňte ovladač zoomu do krajní polohy WIDE

(oddálení) a otočte stavitelnou přírubu tak, abyste měli co nejostřejší obraz.

3. Opakujte výše uvedené kroky 1 a 2 dvakrát až třikrát,

aby zaostření v poloze ZOOM TELE odpovídalo zaostření v poloze ZOOM WIDE.

4. Utáhněte šroub na stavitelné přírubě.

- Pokud před úpravou zaostření obraz ztmavíte připojením ND ltru na přední část objektivu, získáte ostřejší obraz. Směr C Ovládací kabel clony 02540A-SCC-B1310P.indb 11 2009-08-06 오후 12:22:071 Připojení kabelů a kontrola funkce

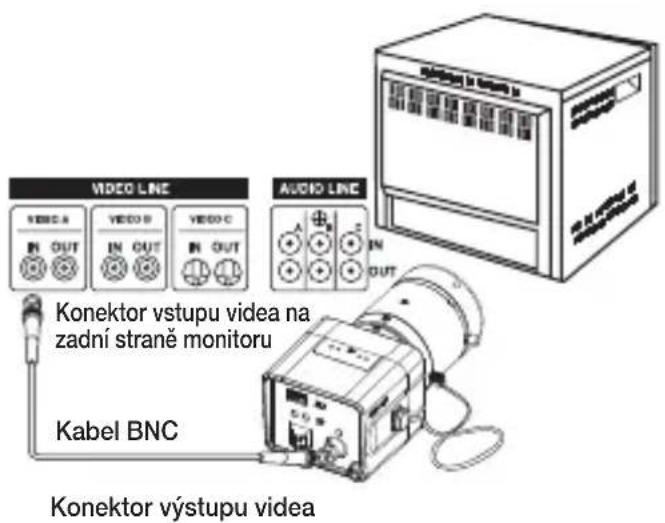

2. Zapojte druhý konec kabelu BCN do portu VSTUP

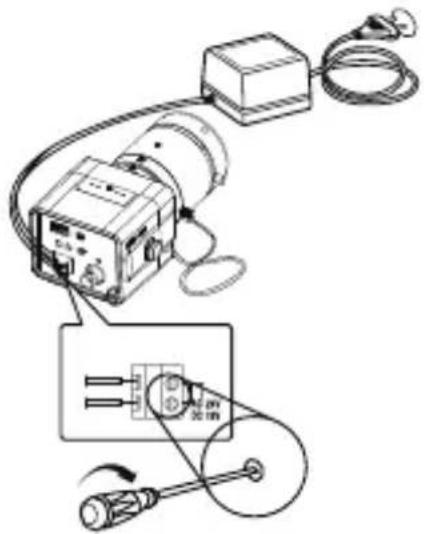

3. Připojte kameru k napájecímu adaptéru. Pomocí

plochého šroubováku připojte jeden konec dvoužilového napájecího adaptéru k portu DC/AC IN na kameře. (zemnicí vodič je na kabelu označen bíle) - Vodiče lze zapojit nezávisle na polaritě jak pro adaptér 24 Vstř., tak pro adaptér 12 Vss. Modely 24 Vstř./12 Vss Používejte pouze adaptéry s certikací „Třída 2“ podle NFPA 70. Konektor vstupu videa na zadní straně monitoru Kabel BNC Konektor výstupu videa 02540A-SCC-B1310P.indb 12 2009-08-06 오후 12:22:0813

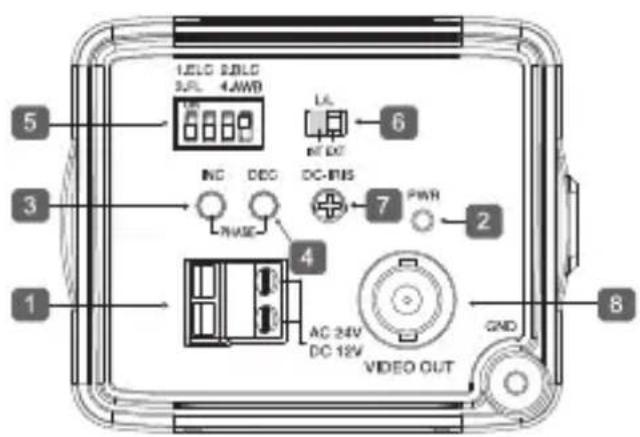

Portnapájení Port pro připojení napájecího kabelu z adaptéru. Připojuje se ke zdrojům napájení 24 Vstř. nebo 12 Vss.

Kontrolkanapájení Když je napájení připojeno, kontrolka svítí.

Přepínačfázevertikálnísynchronizace(levý) Slouží k úpravě fáze vertikální synchronizace. Při stisku se vertikální synchronizace posune doleva.

Přepínač fáze vertikální synchronizace (pravý) Slouží k úpravě fáze vertikální synchronizace. Při stisku se vertikální synchronizace posune doprava. 02540A-SCC-B1310P.indb 13 2009-08-06 오후 12:22:0814

SW1(ELC) Slouží k manuální úpravě clony objektivu. Je-li tento přepínač nastaven na ON, rychlost elektronické závěrky se pohybuje mezi hodnotami 1/50 a 1/120 000 s, čímž se zajišťuje zachování odpovídajícího jasu obrazu. Pokud používáte objektiv s automatickou clonou (typ ovládání DC), nastavte tento přepínač do polohy OFF. V tomto režimu se může na kameře projevit efekt přesouvání barev, je-li scéna osvětlena zářivkami. Pokud k tomu dojde, připojte napájení střídavým proudem a nastavte přepínač L/L do polohy „EXT“. SW(BLC) Slouží ke kompenzaci příliš jasného nebo příliš tmavého obrazu, když se vnitřní osvětlení nebo světlo zvenčí obráží od objektu. Pro tyto podmínky nastavte přepínač na ON. SW3(FL) Systém pro odstranění blikání, který zabraňuje blikání obrazu v důsledku neshody mezi frekvencí vertikální synchronizace a frekvencí blikání osvětlení. Používá se, pokud se kamera a vysílací systém v oblasti neshodují. Pokud je tento přepínač nastaven na ON, rychlost elektronické závěrky zůstává na hodnotě 1/120 s (PAL). Je-li přepínač SW1 (ELC) nastaven na ON, systém pro odstranění blikání nepracuje, ani když je přepínač SW3 nastaven na ON. SW4(AWB) ON(ATW): Automaticky upravuje barvu obrazu podle změny teploty barvy osvětlení. Pokud je tento přepínač nastaven na ON, je objekt zachycen normálně (bílý) i při velmi nepravidelném osvětlení, např. reektory automobilu. OFF(AWC): Přístroj si zapamatuje normální teplotu barev a pracuje stále se stejnou úrovní vyvážení bílé. Použití režimu AWB může v následujících podmínkách způsobit chybu: - Pokud se ve středu obrazu nachází velký objekt jednolité, velmi syté barvy nebo pokud jsou některé části obrazu bílé. - Pokud je scéna osvětlena neobvyklou technologií, např. sodíkovými výbojkami. 02540A-SCC-B1310P.indb 14 2009-08-06 오후 12:22:0915

Pokud je k sekvenčnímu přepínači připojeno více kamer v režimu automatického přepínání, kamera v režimu interní synchronizace způsobí přeskočení při každém přechodu na novou scénu. Toto lze vyřešit přesunutím přepínače L/L do polohy EXT a použitím ovladače pro úpravu fáze vertikální synchronizace. - INT: Přístroj pracuje v režimu interní synchronizace. - EXT: Přístroj pracuje v režimu synchronizace s napájením.

Pokud vaše kamera používá zdroj napájení 12 Vss, pracuje v režimu interní synchronizace bez ohledu na polohu přepínače L/L (EXT/INT).

OvladačúrovněDCclony Slouží k úpravě úrovně clony pomocí šroubováku.

Proti směru hodinových ručiček: Snížení úrovně svítivosti. - Po směru hodinových ručiček: Zvýšení úrovně svítivosti. - Rozsah clony objektivu DC je zhruba 80 IRE až 120 IRE. Jinými slovy, objektiv DC používá systém proměnlivého omezení rozsahu namísto systému s úplným otevřením/uzavřením clony.

V případě použití objektivu, který umožňuje nastavení hodnoty pod 75 IRE, může dojít k nestabilitě zaostření. Proto se ujistěte, že rozsah je nastaven na vhodnou úroveň (vyšší než 80 IRE).

Portvýstupuvidea Připojeno k portu výstupu videa na monitoru. Videosignál vychází tímto portem. 02540A-SCC-B1310P.indb 15 2009-08-06 오후 12:22:0916 Sestavení součástí Pomocí dvou šroubů upevněte držák kamery do spodního otvoru kamery jako na ilustraci a připevněte držák kamery ke konzole na stropě nebo na stěně utažením šroubu.

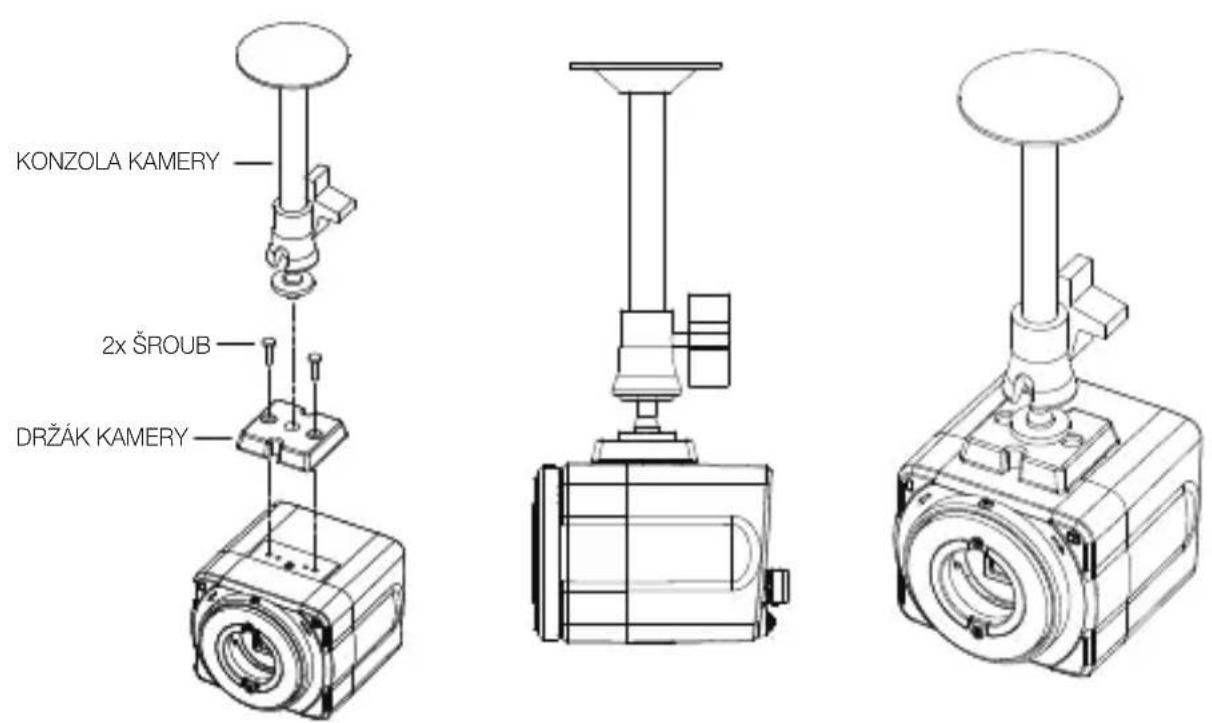

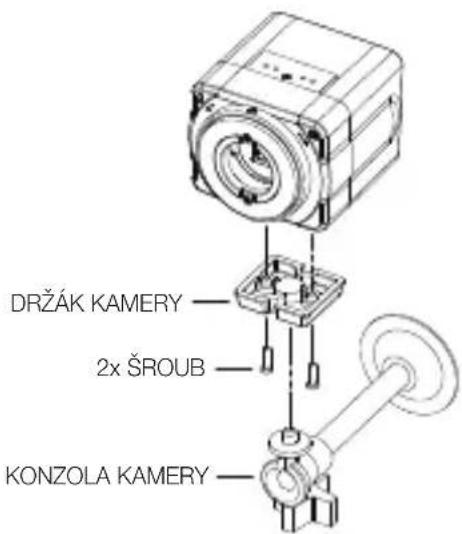

Pomocí dvou šroubů upevněte držák kamery do spodního otvoru kamery jako na ilustraci a připevněte držák kamery ke konzole na stropě nebo na stěně utažením šroubu.

Ne Rozlišení podle Standard Poznámky 1 Metoda uzemnění Třída 3 Produkty CCTV 2 Průřez zemnícího vodiče 1,6mm

Účel uzemnění kamery Instalace bleskosvodu a uzemnění kamery ochrání systém CCTV před účinky úderu blesku. Při instalaci CCTV kamery ve venkovních prostorách předcházejte škodám způsobeným blesky použitím bleskosvodu a uzemnění kamery. a)Chráněnáoblast b)Úhelochrany (V závislosti na výšce bleskosvodu) 02540A-SCC-B1310P.indb 18 2009-08-06 오후 12:22:1419

specifikace Položka Popis Typproduktu Sledovací kamera Televiznínorma

STANDARDNÍ SYSTÉM PAL

Zobrazovací zařízení

Efektivnípočet obrazovýchbodů 500 (H) × 582 (V) Vykreslování 625 řádků, prokládání 2:1 Řádkováfrekvence INTERNÍ: 15 625 Hz (H), 50 Hz (V) ŘÁDKOVÁ SYNCHRONIZACE

15 625 Hz (H), 50 Hz (V) Synchronnírežim INTERNÍ ŘÁDKOVÁ SYNCHRONIZACE (24 Vss) Vodorovnérozlišení 380 řádků TV obrazu Odstupsignál/šum Přibližně 50 dB Minimálníosvětlení objektu 0,25 lux (F1.2, 50 IRE) 0,15 lux (F1.2, 30 IRE) 0,08 lux (F1.2, 15 IRE) ALC/ELC ALC: Pouze DC objektiv s clonou ELC: Clona s elektronickou závěrkou (max. 1/120 000 s) Položka Popis FL(bezblikání) Vypnuto/zapnuto Objektiv DC objektiv s manuální/ automatickou clonou Upevněníclony Přizpůsobitelný C, CS objektiv AWB(Automatické vyváženíbílé) ZAP: ATW VYP: AWC BLC(Kompenzace protisvětla) ZAP/VYP AGC AUTO Výstupsignálu

/ BNC Napájení 24 Vstř. ±10 % (50 Hz ±0,3 Hz), 12 Vss +10 % – -5 % Příkon Přibližně 3 W Provozníteplota -10 °C – +50 °C Provoznívlhkost ~90% Rozměry(mm) 68 (Š) x 55 (V) x 77,1 (H) Hmotnost 220 g SCC-B1310P 02540A-SCC-B1310P.indb 19 2009-08-06 오후 12:22:14Správnálikvidacevýrobku (Elektrický a elektronický odpad) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. 02540A-SCC-B1310P.indb 20 2009-08-06 오후 12:22:14SCC-B1310P Kullanıcı kılavuzu D J TAL RENKL FOTO RAF MAK NES olanakları hayal edin Bu Samsung ürününü aldığınız için teşekkürler. Daha ayrıntılı bir hizmet için lütfen web sitemizi ziyaret edin. www.samsungsecurity.com 02540A-SCC-B1310P.indb 1 2009-08-06 오후 12:22:15 Güvenlik Önlemleri DİKKAT ELEKTRİK ÇARPMA RİSKİ VARDIR AÇMAYIN DİKKAT : ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI KALDIRMAYIN (VEYA ARKASINI AÇMAYIN) KULLANICININ MÜDAHELE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR. YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ. Bu sembol, bu ünitede elektrik şoku riski içeren tehlikeli gerilimin mevcut olduğunu belirtmektedir. Bu sembol, bu üniteyle birlikte verilen yazılarda önemli çalıştırma ve bakım talimatlarının var olduğunu belirtmektedir. UYARI Yangın veya elektrik şoku riskini azaltmak için, bu cihazı yağmur veya neme maruz bırakmayın. UYARI
