BEDIENUNGSANLEITUNG SCCB1310P SAMSUNG

Denken Sie an die Möglichkeiten

Danke, dass Sie sich für dieses Produkt von Samsung entschieden haben. Um den vollständigen Service zu erhalten, besuchen Sie bitte unsere Website.

www.samsungsecurity.com

sicherheitsvorkehrungen

WARNUNG

GEFAHR EINES ELEKTROSCHOCKSNICHT ÖFFNEN

WARNUNG: NICHT DIE RÜCKSEITIGE ABDECKUNG ÖFFNEN, ABDECKUNG (ODER RÜCKSEITE) NICHT ABNEHMEN. KEINE VOM BENUTZER ZU WARTENDE TEILE INNEN. WENDEN SIE SICH AN QUALIFIZIERTESKUNDENDIENSTPERSONAL.

Dieses Symbol zeigt an, dass bei diesem Gerät gefährliche Spannung Elektroschock zur Folge haben kann.

Dieses Symbol zeigt an, dass wichtige Betriebs- und Wartungsanleitungen in dem Prospekt enthalten sind, der mit diesem Gerät geliefert wird.

WARNUNG

- Setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus, um die Gefahr eines Brands oder Elektroschocks zu reduzieren.

WARNUNG

1. Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schäden am Produkt verursachen.

2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion, Brand, Elektroschock oder Schäden am Produkt zur Folge haben.

3. Schließen Sie nicht mehrere Kameras an einen einzelnen Adapter an. Überschreiten der Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schließen Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter Anschluss kann einen Brand verursachen.
5. Wenn Sie die Kamera installieren, befestigen Sie sie sicher und fest. Eine herunterfallende Kamera kann Körperverletzungen verursachen.
6. Stellen Sie keine leitenden Gegenstände (z.B. Schraubendreher, Münzen, Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.
7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten. Dies führt sonst zu Brand oder Elektroschock.
8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs- oder Rauchentwicklung auftritt. Ziehen Sie in diesem Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.
9. Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Zerlegen oder modifizieren Sie dieses Produkt nie in irgendeiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)
10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.
11. Diese Installation sollte entsprechend aller lokalen Vorschriften durch eine qualifizierte Fachkraft vorgenommen werden.

VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermäßiger Erschütterung oder magnetischer Beeinflussung ausgesetzt sind.
2. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über 50°C), niedrigen Temperaturen (unter 10°C) oder hoher Feuchtigkeit ausgesetzt ist. Dies führt sonst zu Brand oder Elektroschock.
3. Wenn Sie das bereits installierte Gerät versetzen möchten, achten Sie darauf, die Stromversorgung abzuschalten und es dann erst zu versetzen und erneut zu installieren.
4. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder Schäden am Gerät verursachen.
5. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen Wärmestrahlungsquellen. Dies kann sonst zu Brand führen.
6. Installieren Sie das Gerät an einem Ort mit guter Belüftung.
7. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie zum Beispiel die Sonne, da dies den CCD-Bildsensor beschädigen kann.
8. Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.
9. Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten.

wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie sie auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Lappen.
7. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.
8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Bitte achten Sie darauf, die Schutzvorrichtung des gepolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gepolter Stecker verfügt über zwei Stifte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stifte und einen Erdungsstift. Der breite Stift oder der dritte Stift ist für Ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu lassen.
10. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.
11. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile.
12. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auflage oder Tisch, oder die mit dem Gerät zusammen verkauft wurden.
13. Ziehen Sie den Netzstecker dieses Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschieben, um Verletzungen durch Herunterfallen zu vermeiden.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder fallen gelassen wurde.

inhaltsangabe

ÜBERSICHT

EIGENSCHAFTEN

INSTALLATION

7 Übersicht

8 Eigenschaften

9 Verpackung
9 Teile und Bezeichnung
10 Dinge, die während der Installation und dem Gebrauch zu beachten sind
10 Anschluss des automatischen Blendenobjektiv-Steckers
11 Installation des Objektivs
11 Justieren des Rückfokus
12 Schließen Sie die Kabel an und überprüfen Sie den Betrieb
16 Teile zusammenbauen
19 Spezifikationen

SPEZIFIKATIONEN

übersicht

Dies ist eine hochauflösende Boxkamera, welche die horizontale Auflösung von 380-Zeilen umgesetzt hat, indem Sie die Vorteile der Digitalen Signalverarbeitung und der OLPF Technologien vereinbart.

- Unter fluoreszierendem Licht können Sie sogenanntes "Farbflackern" wahrnehmen, falls Sie das manuelle Blendenobjektiv an der Kamera installiert haben und den Funktionsschalter von ELC auf EIN gestellt haben. Schließen Sie in diesem Fall die Kamera an die Stromquelle (AC) und setzen Sie den L/L Schalter an der Rückseite auf EXT. (PAL: 50Hz)

- Was ist Farbflackern?

Dies tritt auf, weil das fluoreszierende Licht vor der Netzfrequenz flimmert, wo der Farbtemperatureingang zur Kamera nicht zuverlässig ist. Deshalb wechselt die Farbe am Bildschirm unregelmäßig (rot, blau, gelb, usw).

- Dieses Problem kann mithilfe der Line-Lock-Funktion oder des Auto-Blendenobjektivs gelöst werden.

eigenschaften

Hohe Farbempfindlichkeit	Die Kamera wendet die neueste 1/3" Super-HAD IT CCD an, um den Nutzen der hohen Farbempfindlichkeit zu erhalten.
Auflösung	Setzt die voll-digitale Bildverarbeitung der digitalen Signaltechnik ein, um ein hoch auflösendes Bild zu implementieren.
Ausgezeichnete Gegenlichtkompensation	Das garantiert ein scharfes Bild durch Kompensation des Gegenlichts, auch wenn das Sonnenlicht oder helles Licht sich im Gegenstand spiegelt.
Digitale Netzsynchronisation	Passt das voll-digitale Line-Lock-System an, so dass Sie die vertikale Synchronsierung der Kamera einstellen können, was eine Verbesserung der Bedienung und Zuverlässigkeit bedeutet.
Dynamische CCD-Fehlerkompensation	Setzt die hochentwickelte Technik ein, um CCD-Fehler in jedem Modus zu kompensieren, um deutliche, scharfe und störfreie Bilder selbst in kontrastarmen Szenen zu liefern.

installation

In diesem Kapitel geben wir Ihnen allgemeine Anweisungen zur Installation des Gerätes und nennen Ihnen bevorzugte Aufstellorte sowie Hinweise vor der Installation. Nun, lassen Sie uns die Kamera installieren und die notwendigen Kabel anschließen.)

Verpackung

Sie müssen kontrollieren, ob alle nachfolgend aufgelisteten Komponenten und Zubehörteile in der Verpackung enthalten sind.

Kamera

Kamerahalter (Befestigungsadapter) Schraube x2

Bedienungsanleitung

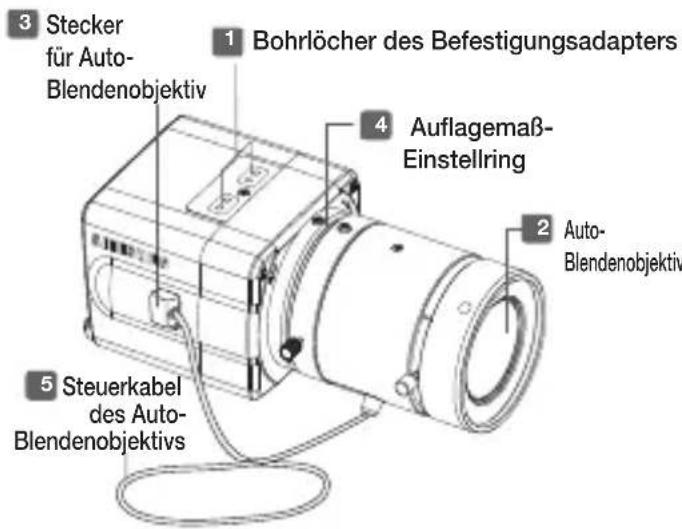

Teile und Bezeichnung

3 Stecker für Auto-Blendenobjektiv 1 Bohrlöcher des Befestigungsadapters 4 Auflagemaß-Einstellring 2 Auto-Blendenobjektiv 5 Steuerkabel des Auto-Blendenobjektivs

1 Befestigungsadapter-Bohrlöcher

Zur Anbringung des Befestigungsadapters mittels einer Schraube, falls Sie die Kamera am Halter montieren möchten.

2 Auto-Blendenobjektiv (Option)

Ein an der Kamera zu installierendes Objektiv - Geben Sie etwas Ethanol auf das vorgesehene Papiertuch oder einen trockenen Lappen, falls die Oberfläche des Kameraobjektivs verschmutzt ist und wischen Sie sie ab.

3 Stecker für Auto-Blendenobjektiv

Versorgt Stromquelle und Steuerung/ DC Signal beim Blendenobjektiv, was für die Steuerung des Blendenobjektivs erforderlich ist.

4 Auflagemaß-Einstellring

Zur Einstellung des Rückfokus der Kamera.

5 Steuerkabel des Auto-Blendenobjektivs

Überträgt das Steuersignal von der Kamera zum Blendenobjektiv.

Dinge, die während der Installation und dem Gebrauch zu beachten sind

• Die Kamera nicht selbst auseinander bauen.
- Geben Sie immer Acht, wenn Sie die Kamera handhaben. Die Kamera darf weder mit den Fäusten gestoßen noch geschüttelt werden. Geben Sie Acht, wenn Sie die Kamera aufbewahren und bedienen.
• Die Kamera weder in einer nassen Umgebung wie zum Beispiel Regen oder nassen Flächen aufstellen oder bedienen.
• Die Kamera nicht mit grobem Sandpapier reinigen. Immer einen trockenen Lappen bei der Reinigung verwenden.
• Die Kamera an einem kühlen Ort ohne direkte Sonneneinstrahlung aufbewahren. Die Kamera kann sonst beschädigt werden.

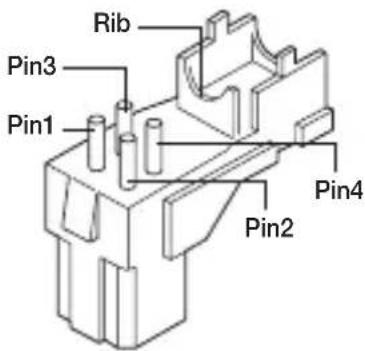

Anschluss des automatischen Blendenobjektiv-Steckers

Die Ummantelung um das Blendensteuerkabel entfernen und es an den jeweiligen Auto-Blendenobjektiv-Stecker anschließen, wie nachfolgend beschrieben.

Rib Pin3 Pin1 Pin4 Pin2

Pin-Nummer DC Steuerungstyp

1 Kondensation(-)

2 Kondensation(+)

3 Drive(+)

4 Drive(-)

• Dieser Anschluss ist nicht im Lieferumfang enthalten.

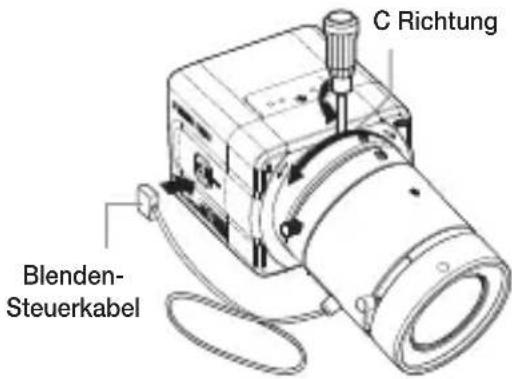

Installation des Objektivs

Die einzelne Schraube am Einstellring des Auflagemaßes durch Drehen entgegen dem Uhrzeigersinn lösen und den Ring in die "C" Richtung (entgegen dem Uhrzeigersinn) bis zum Anschlag drehen. Das kann ansonsten den Innen-Bildsensor oder das Objektiv beschädigen, wenn Sie das Objektiv an der Kamera installieren.

C Richtung Blenden- Steuerkabel

Justieren des Rückfokus

Der Rückfokus der Kamera wird werkseitig vorgegeben. Es gibt jedoch einige Modelle die je nach Objektivtyp defokussiert sind. Ist Ihre Kamera defokussiert, befolgen Sie nachfolgende Anweisungen um den Rückfokus zu justieren. Nachfolgendes Verfahren dient zur Einstellung des korrekten Rückfokuspunkts bei nicht verstellbaren Fokusobjektiven.

Objektiv ohne Zoomfunktion

1. Erfassen Sie einen scharfen Gegenstand (mit einem Raster) in einer Entfernung von mehr als 10 m und justieren Sie den Fokusring auf Unendlich (∞).
2. Justieren Sie den Einstellring des Auflagemaßes, so dass Sie das schärfste Bild erfassen können.
3. Befestigen Sie die Schraube des Einstellringes vom Auflagemaß.

Objektiv mit Zoomfunktion

1. Erfassen Sie einen scharfen Gegenstand (mit einem Raster) in einer Entfernung von 3-5 m und justieren Sie das Zoom auf TELE (Zoom) und ebenso den Fokusring, so dass Sie ein gestochen scharfes Bild erfassen können.
2. Stellen Sie das Zoom möglichst auf WIDE ein und drehen Sie den Einstellring des Auflagemaßes, so dass Sie ein gestochen scharfes Bild erfassen können.

3. Wiederholen Sie die obigen Schritte 1 und 2 zwei bis drei Mal, um den Fokus der ZOOM TELE Seite mit der ZOOM WIDE Seite anzupassen.

4. Befestigen Sie die Schraube des Einstellringes vom Auflagemaß.

- Wenn Sie das Bild verdunkeln, bevor Sie den Fokus justieren, indem Sie den ND-Filter an der Vorderseite des Objektivs befestigen, können Sie einen gestochen scharfen Fokus erzielen.

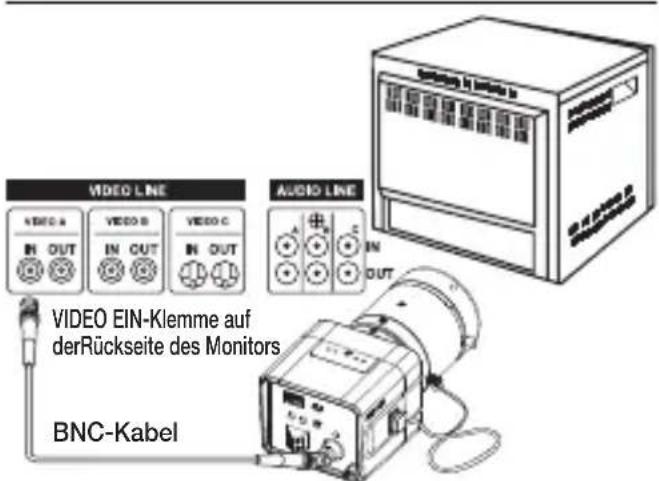

Schließen Sie die Kabel an und überprüfen Sie den Betrieb

VIDEO LINE AUDIO LINE VIDEO EIN-Klemme auf derRückseite des Monitors BNC-Kabel

Video AUS-Klemme

1. Schließen Sie das eine Ende des BNC-Kabels an den VIDEO AUS-Anschluss des Monitors an.
2. Schließen Sie das andere Ende des BNC-Kabels an den VIDEO EIN-Anschluss an.
3. Schließen Sie die Kamera an den Netzadapter an. Mit einem flachen Schlitzschraubendreher (-) das eine Ende des Netzadapters (zwei Leitungen) an den DC/AC EIN-Anschluss der Kamera anschließen. (GND: gekennzeichnet durch eine weiße Linie am Kabel)
4. Sie können an eine Steckdose ungeachtet der Polarität für AC 24V und DC 12V Adapter anschließen.

AC24V/DC12V

Verwenden Sie ausschließlich einen Adapter, der laut NFPA 80 als „Klasse 2“ zertifiziert ist.

AC24V/DC12V

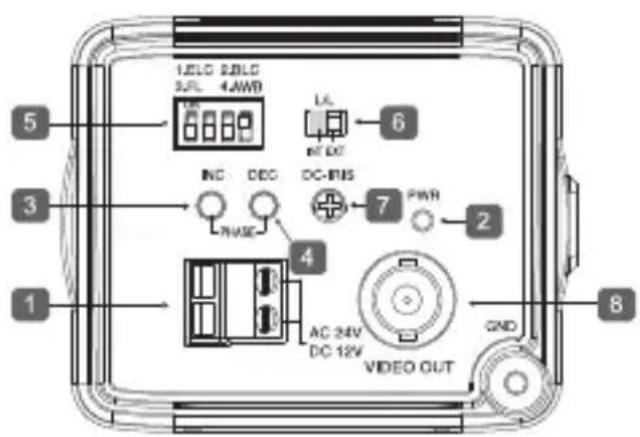

1 2 3 4 5 6 7 8 9 LEDG 2000 3PL 4AWD NC DCG DC-RIS PWM AC 24V DC 12V GND VIDEO OUT

1 Netzanschluss

Anschlussbuchse, die an das Netzkabel (Adapter) angeschlossen wird.

Anschluss an AC 24V oder DC 12V.

2 Netzanzeige-LED

Bei korrekter Stromversorgung leuchtet die LED auf.

3 Phasenschalter-Vertikale Synchronisierung (Links)

Zur Justierung der vertikalen Synchronisationsphase.

Bei Betätigung verschiebt sich die vertikale

Synchronisation nach links.

4 Phasenschalter-Vertikale Synchronisierung (Rechs)

Zur Justierung der vertikalen Synchronisationsphase.

Bei Betätigung verschiebt sich die vertikale

Synchronisation nach rechts.

5 FUNKTIONSSCHALTER-1

ON SW1 SW2 SW3 SW4

1. ELC
2. BLC
3. FL(flimmerfrei)
4. AWB

SW1(ELC)

Für das manuelle Blendenobjektiv. Bei Einstellung auf EIN variiert die elektronische Shuttergeschwindigkeit zwischen 1/50 und 1/120.000 Sekunden, um die Bildschirmhelligkeit einwandfrei beizubehalten. Sie müssen diesen Schalter jedoch auf AUS stellen, wenn Sie das Auto-Blendenobjektiv (DC Regelungstyp) verwenden. Denn in diesem Modus kann die Kamera den Farbflackereffekt bei Betrieb unter fluoreszierendem Licht anzeigen. Verwenden Sie in diesem Fall AC-Netzstrom und setzen Sie L/L auf "EXT".

SW2(BLC)

Zum Ausgleich für eine Anzeige, die zu hell oder zu dunkel ist, wenn die Innenbeleuchtung oder das Fenster sich im Gegenstand spiegeln. Unter diesen Bedingungen auf EIN stellen.

SW3(FL)

Das ist ein Anti-Flimmersystem, welches das Flimmern des Bildes aufgrund Fehlanpassung zwischen vertikaler Synchronisationsfrequenz und der Ein-Aus-Frequenz der Beleuchtung verhindert.

Wird verwendet, wenn die Kamera und das Übertragungssystem innerhalb der eigenen Region nicht aufeinander abgestimmt sind. Bei Einstellung auf EIN verbleibt die elektronische Shuttergeschwindigkeit entweder bei 1/120 Sek. (PAL).

Wird SW1 (ELC) auf EIN gesetzt, funktioniert das Anti-Flimmersystem nicht, auch wenn SW3 auf EIN gestellt ist.

SW4(AWB)

EIN(ATW): Justiert automatisch die Bildfarbe gemäß Temperaturwechsel der Beleuchtungsfarbe. Unter sehr unregelmäßigen Beleuchtungsbedingungen (wie beispielsweise Autoscheinwerferlicht), falls auf EIN gesetzt, wird der Gegenstand normal (weiß) festgehalten.

AUS(AWC): Die AUS Position des normalen Farbtemperaturschalters wird für die Funktion einer bestimmten Weißabgleichstufe gespeichert.

Beachten Sie, dass AWB einen Fehler unter folgenden Bedingungen verursachen kann:

• Wenn ein großer Gegenstand in einer einheitlichen Farbe mit einer hohen Sättigung in der Bildschirmmitte ist oder wenn ein geringer Teil des Bildes weiß ist.
• Beispielsweise bei einer Natrium-Beleuchtung.

6 FUNKTIONSSCHALTER-2

Werden mehrere Kameras beispielsweise an einen Folgeschalter im Auto-Schaltmodus angeschlossen, führt die Kamera jedes Mal wenn sie zu einer anderen Szene wechselt, einen Sprung im internen Synchronisationsmodus durch. Dies kann jedoch durch Positionieren des L/L Schalters auf EXT und Verwenden des Reglers zur Justierung der vertikalen Synchronisationsphase gelöst werden.

• INT: Funktioniert im internen Synchronisationsmodus.
• EXT: Funktioniert im Netzsynchronisationsmodus.

※ Wenn Ihre Kamera DC 12V für die Stromquelle verwendet, funktioniert sie im internen Modus ungeachtet der Position (EXT/INT) des L/L Schalters.

7 Regler der DC BLENDE

DC-IRIS

Zur Justierung der Blendenstufe dieses Reglers mithilfe eines Schraubendrehers.

• Entgegen dem Uhrzeigersinn: Senkt die Luminanzstufe.
• Im Uhrzeigersinn: Erhöht die Luminanzstufe.

• Der Blendenbereich des DC-Objektivs liegt zwischen 80IRE und 120IRE. Mit anderen Worten, das DC-Objektiv passt sich an ein variables Bereichsbegrenzungssystem an, eher als das System vollständig geöffnete/geschlossene Blende.
• Abhängig vom verwendetem Objektivtyp der eine Einstellung des Wertes unter 75 IRE ermöglicht, kann eventuell eine Instabilität der Blende verursacht werden. Achten Sie deshalb darauf, dass der Bereich auf eine entsprechende Stufe (höher als 80 IRE) eingestellt ist.

8 Video Aus-Anschluss

Anschluss an den Video Aus-Anschluss des Monitors. Das Videosignal wird über diesen Anschluss ausgegeben.

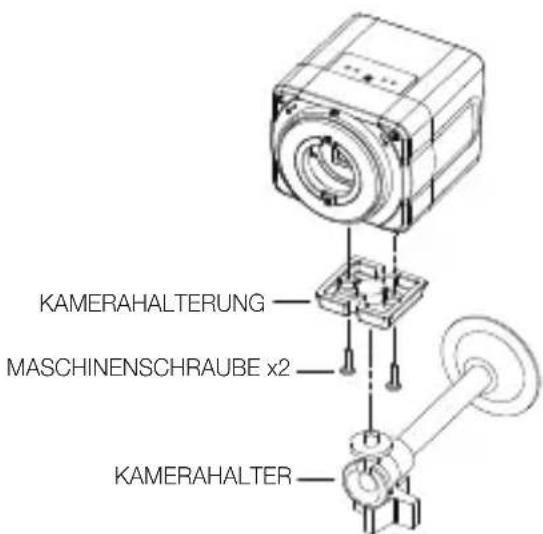

Teile zusammenbauen

KAMERAHALTERUNG MASCHINENSCHRAUBE x2 KAMERAHALTER

Verwenden Sie 2 Stk. MASCHINENSCHRAUBEN, um die KAMERAHALTERUNG wie abgebildet über die Löcher an der Kameraunterseite zu befestigen; ziehen Sie dann die Schrauben an und befestigen Sie so die KAMERAHALTERUNG am KAMERAHALTER.

KAMERAHALTER MASCHINENSCHRAUBE x2 KAMERAHALTERUNG

Verwenden Sie 2 Stk. MASCHINENSCHRAUBEN, um die KAMERAHALTERUNG wie abgebildet über die Löcher an der Kameraunterseite zu befestigen; ziehen Sie dann die Schrauben an und befestigen Sie so die KAMERAHALTERUNG am KAMERAHALTER.

1. Installation des Blitzableiters

X°

a) Schutzbereich

20° 35° 45° 55° 60m 45m 30m 20m

b) Schutzwinkel
(je nach Höhe des Blitzableiters)

2. Kameraerdung

Nein Gekennzeichnet durch Standard Hinweis
1 Erdungsmethode Klasse 3 CCTV-Gerät
2 Stärke des Erdungskabels 1,6mm	^2
3 Erdungswiderstand	100Ω ↓

Zweck der Kameraerdung

Die Installation des Blitzableiters und die Erdung des Kamerarahmens verhindert Blitzeinschlag an der CCTV Kamera. Bei Installation der CCTV Kamera im Freien, wird eine Beschädigung durch Blitzeinschlag mithilfe des Blitzableiters und der Kameraerdung vermieden.

spezifikationen

SCC-B1310P

Artikel Beschreibung
Produkttyp Überwachungskamera
Übertragungssystem	PAL STANDARD-SYSTEM
Bildgebendes Gerät	1/3”IT, S-HAD-CCD
Anzahl der effektiven Pixel	500(H) x 582(V)
Abfragen 625 TV-Zeilen, 2:1 Interlace
Zeilenfrequenz	INTERN: 15.625Hz(H)50 Hz(V)LINELOCK : 15.625Hz (H)50 Hz (V)
Synchronmodus	INTERNLINE LOCK (AC 24V)
Horizontale Auflösung	380 TV-Zeilen
Signal-Rausch-Verhältnis	Circa 50dB
Mindest-Gegenstandsausleuchtung	0,25Lux (F1.2, 50IRE)0,15Lux (F1.2, 30IRE)0,08Lux (F1.2, 15IRE)
ALC/ELC	ALC: Nur DC BlendenobjektivELC: ElektronischeVerschlussblende (max. 1/120Ksec)

Artikel Beschreibung
FL(FLIMMERFREI) AUS/EIN
Objektiv	Manuelles/AutomatischesDC-Blendenobjektiv
Objektivhalterung C,	CS Objektiv (anpassbar)
AWB(Auto-Weißabgleich)	EIN : ATWAUS : AWC
BLC(Gegenlichtkompensation)	EIN/AUS
AGC AUTO
Signalausgabe	COMPOSITE VIDEO OUT1V p_p 75 Ω / BNC
Leistung	AC24V ±10%(50Hz±0.3Hz),DC12V+10%~-5%
Stromverbrauch Circa	3,0 Watt
Betriebstemperatur	-10°C ~ +50°C
Betriebsfeuchtigkeit	~90%
Abmessung (mm)	68(B) x 55(T) x 77,1(H)
Gewicht 220 g

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
