1. Sadece özellikler sayfasında belirtilen standart adaptörün kullanıldığından emin olun. Başka bir

adaptörün kullanılması yangına, elektrik çarpmasına neden olabilir ya da ürüne zarar verebilir . Yanlış şekilde güç kaynağının bağlanması veya bataryanın değiştirilmesi patlamaya, yangına, elektrik çarpmasına yol açabilir ya da ürüne zarar verebilir.

3. Tek bir adaptöre çoklu kamara bağlamayınız. Kapasitenin aşılması, anormal ısı üretimine veya

yangına neden olabilir.

4. Güvenli bir şekilde güç yuvasına güç kordonunu takın. Emniyetsiz bağlantı yangına neden

5. Kamerayı kurarken, sağlam ve sıkı bir biçimde takın. Kameranın düşürülmesi yaralanmalara

6. Kamera üzerine iletken nesneleri (örneğin tornavidalar, madeni paralar, metal objeler vs.)

veya suyla doldurulmuş kaplar koymayın. Aksi durumda yangın, elektrik çarpmasına bağlı yaralanmalar meydana gelebilir.

7. Üniteyi nemli, tozlu veya isli yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına

8. Üniteden alışılmamış kokular veya duman geliyorsa ürünü kullanmayı bırakın. Bu durumda

derhal güç kaynağını kesin ve servis merkeziyle irtibata geçin. Kullanıma devam edildiği takdirde yangın veya elektrik çarpması meydana gelebilir.

9. Bu ürün normal şekilde çalışmıyorsa, en yakın servis merkeziyle irtibata geçin. Asla

demonte etmeyin ya da bu ürünü hiçbir şekilde modiye etmeyin. (SAMSUNG, yetkisiz modikasyonların veya tamir girişimlerinin neden olduğu sorunlardan sorumlu değildir.)

10. Temizlerken ürün parçalarının üzerine doğrudan su püskürtmeyin. Aksı durumda yangın veya

elektrik çarpmasına neden olabilir.

11. Bu kurulum kaliye bir servis elemanı tarafından yapılmalı ve tüm yerel yasalara uygun

olmalıdır. 02540A-SCC-B1310P.indb 3 2009-08-06 오후 12:22:154 DİKKAT

1. Ürün üzerine objeler düşürmeyin ya da ürüne güçlü şoklar uygulamayın. Aşırı titreşim veya

manyetik girişimlerin bulunduğu yerlerden uzak tutunuz. . Yüksek sıcaklıkları (122°F, 50°F üzeri), ve düşük sıcaklıkların (14°F, -10°F altı) veya yüksek nemin bulunduğu yerlerde kurmayın. Aksı durumda yangın veya elektrik çarpmasına neden olabilir.

3. Halihazırdaki kurulu olan ürünün yerini değiştirmek istiyorsanız elektriğin kapalı olduğundan

emin olun ve sonra taşıyıp yeniden kurun.

4. Ark olduğunda prizden güç şini çıkartın. İhmal edildiği takdirde yangın veya elektrik çarpması

5. Doğrudan güneş ışığından ve ısı yayma kaynaklarından uzak tutun. Yangına neden olabilir.

6. Havalandırma imkanı bulunan bir yerde kurun.

7. CCD görüntü sensörüne zarar verebileceği için güneş gibi aşırı parla objelere doğrudan

kamerayı yönlendirmekten kaçının.

8. Aygıt, su sıçramasına ve damlamasına maruz bırakılmamalıdır ve vazo gibi içi sıvı dolu objeler

aygıtın yanına konulmamalıdır.

9. Ana şebeke kablosu cihazın bağlantısını kesmek için kullanılır ve her zaman kullanılabilir bir

durumda tutulmalıdır. 02540A-SCC-B1310P.indb 4 2009-08-06 오후 12:22:165 TUR Önemli Güvenlik Yönergeleri

1. Bu yönergeleri okuyun.

. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Yalnızca kuru bir bezle temizleyin.

7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplikatörler dahil) ısı üreten diğer cihazların

9. Güvenlik amaçlı polarize veya topraklamalı tip şi bozmayın. Polarize ş, biri diğerinden daha

geniş iki ağza sahiptir. Topraklama tipi ş iki ağza ve üç topraklama dişine sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır. Verilen ş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle şlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde

olan güç kablosunu koruyun.

11. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.

1. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan arabayı, standı, tripodu,

kelepçeyi veya masayı kullanın.

13. Bu cihazı şten çekin. Araba kullanıldığında devrilmeden kaynaklanan yaralanmayı önlemek

için araba/cihaz kombinasyonu hareket ederken dikkat edin..

14. Bütün servis işlemlerini yetkili servis personeline bildirin. Güç kaynağı kordonu veya şin

zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir. 02540A-SCC-B1310P.indb 5 2009-08-06 오후 12:22:166 içindekiler GENEL BAKIŞ

7 Genel bakış8 Özellikler9 Paket9 Parçalar ve Açıklamaları10 Kurulum ve Kullanım sırasında akılda tutulacak şeyler10 Otomatik iris mercek konnektörünü takın11 Merceği kurun11 Merceği kurun12 Kabloları takın ve çalışmayı kontrol edin16 Parçaların monte edilmesi19 Teknik Özellikler 02540A-SCC-B1310P.indb 6 2009-08-06 오후 12:22:167 TUR genel bakış Dijital Sinyal İşleme ve OLPF teknolojilerinin avantajından faydalanarak 380 satırın yatay çözünürlüğünü uygulayan bir yüksek çözünürlüklü kutu kameradır. Mekanik orasan yıldırım koşullarında, kamera üzerine manuel iris merceklerini kurduysanız ve işlev düğmesini ELC'den AÇIK konumuna getirdiyseniz, "dalgalı renk" olarak adlandırılan olguyu tecrübe edebilirsiniz. Bu durumda, kamerayı güç kaynağına (AC) takın ve arka paneldeki L/L düğmesini EXT'ye konumlandırın. (PAL: 50Hz) -DalgalıRenknedir?Kameraya giden renk sıcaklığı girişinin belirli olmadığı, dolayısıyla ekrandaki rengin düzensiz olarak değiştiği yerlerde, mekanik orasan yıldırımı yanıp söndüğü için oluşur (kırmızı, mavi, sarı, vb). - Line Lock (Hat Kilitle) veya Auto Iris Lens (Oto İris Mercekleri) kullanarak, bu sorun çözülebilir.

02540A-SCC-B1310P.indb 7 2009-08-06 오후 12:22:168 özellikler YüksekRenkDuyarlılığı Kamera, yüksek renk duyarlılığını elde etmek için en son 1/3” süper- HAD IT CCD'yi kullanır. Çözünürlük Yüksek çözünürlüklü bir görüntüyü uygulamak için dijital sinyal teknolojisinden Tam Dijital Görüntü İşlemeyi tanıtır. MükemmelTersAydınlatma Dengelemesi Güneş ışığı veya parlak aydınlatma nesneden yansırsa, bu, ters aydınlatma için dengeleme ile bir net görüntü garanti edecektir. DijitalGüçSenkronizasyonu Kameranın dikey senkronizasyonunu ayarlamanıza, manipülasyon ve güvenilirliğin bir geliştirmesine imkan vermek için tam dijital hattı kilitleme sistemini kullanır. DinamikCCDHasar Dengeleme Düşük kontrast görüntülerde dahi, herhangi bir modda CCD hasarlarını dengelemek, berrak, net ve lekesiz görüntüler vermek için gelişmiş teknoloji kullanır. 02540A-SCC-B1310P.indb 8 2009-08-06 오후 12:22:169 TUR kurulum Bu bölümde, kurulumdan önce, size ürün kurulumu ve tercih edilen yerler için genel talimatlar ve düşünceler sağlayacağız. Artık, kamerayı kurun ve gerekli kabloları takın.) Paket Aşağıda listelenen tüm bileşenler ve aksesuarların ürün paketinde olduğunu kontrol etmelisiniz. Kamera Kamera Tutucu (Montaj Adaptörü) vida x2 Kullanıcı kılavuzu ParçalarveAçıklamaları MontajAdaptörüDelilkleriKamerayı konsola monte etmek istiyorsanız, montaj adaptörünü bir vida ile sabitlemek için kullanılır. OromatikİrisMerceği(İsteğebağlı) Kameraya monte edilecek bir mercek - Kamera merceğin yüzeyi üzerinde kirlenirse, sağlanan mendile veya kuru bir beze etanol uygulayın ve bunu silin. OtoİrisMercekKonektörü MontajAdaptörDelikleri OtoİrisMerceğiFlanşTersAyarlanabilirRingOtoİrisMercekKontrolKablosu

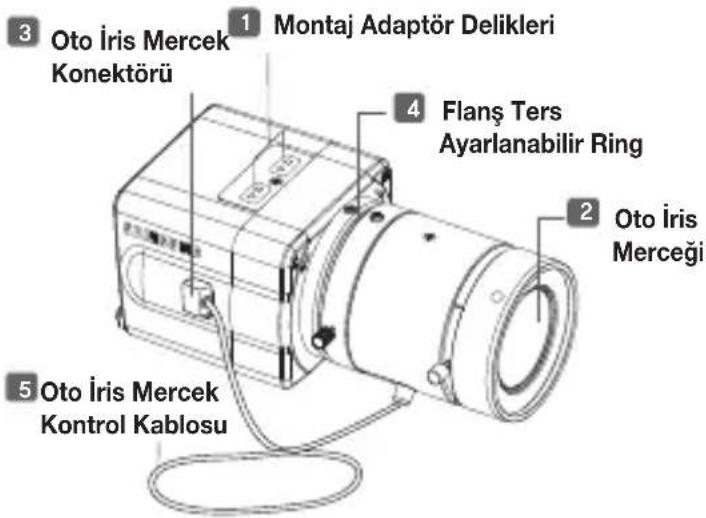

02540A-SCC-B1310P.indb 9 2009-08-06 오후 12:22:1710 OtomatikİrisMercekKonnektörüMerceğin irisini kontrol etmek için gerekli olan iris merceklerine güç kaynağı ve kontrol/DC sinyali sağlar FlanşTersAyarlanabilirRing Kameranın ters odağını ayarlamak için kullanılır. OtomarikİrisMercekKontrol KablosuKameradan iris merceğine kontrol sinyali aktarır. KurulumveKullanımsırasındaakılda tutulacakşeyler Kendi başınıza kamerayı sökmeyin. Kamerayı ele alırken daima dikkatli olun. Kameraya yumruklarınızla vurmayın veya bunu sallamayın. Depolarken ve çalıştırırken, dikkatsiz olmamak için lütfen dikkat edin. Lütfen, kamerayı yağmurlu veya ıslak yüzeyler gibi herhangi bir ıslak ortama yerleştirmeyin veya çalıştırmayın. Kamerayı, sert zımpara kağıdıyla temizlemeyin. Lütfen silerken daima kuru bir bez kullanın. Kamerayı, doğrudan güneş ışığından uzak serin bir alana koyun. Aksi takdirde, kamera hasar görebilir.

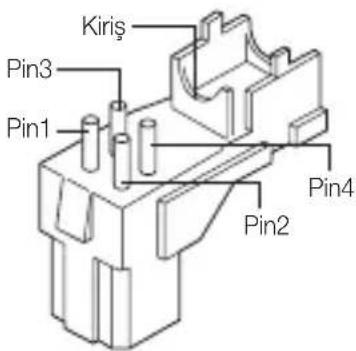

Otomatikirismercekkonnektörünütakın İris kontrol kablosunun etrafındaki kılıfı çıkarın ve aşağıda açıklandığı gibi otomatik iris merceği konnektörünün her birine takın. Pin Numarası DCKontrolTipi 1 Nem(–) 2 Nem(+) 3 Drive(+) 4 Drive(–)

• Bu konektör birlikte verilmemektedir. Kiriş Pin3 Pin1 Pin2 Pin4

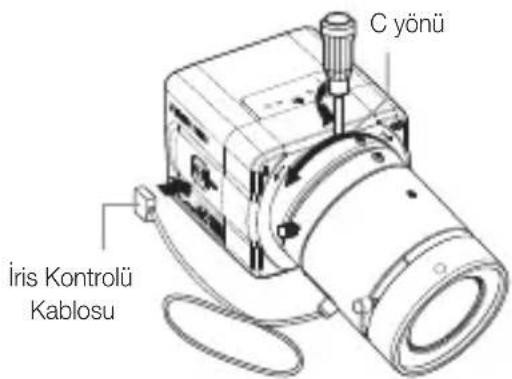

02540A-SCC-B1310P.indb 10 2009-08-06 오후 12:22:1711 TUR Merceğikurun Saatin tersi yönünde çevirerek anş arkasının ayarlanabilir ringi üzerindeki tekli vidayı gevşetin ve ringi “C” yönünde (saatin tersi yönünde) ucuna kadar çevirin. Aksi takdirde, merceği kameraya taktığınızda dahili görüntü sensörü veya mercekte hasara yol açabilir. Tersodağıayarlayın Kameranın ters odağı, fabrika varsayılanı tarafından önceden tanımlanır. Buna rağmen, bazı modeller, mercek tipine bağlı olarak odağın dışındadır. Kameranız odak dışındaysa, ters odağı ayarlamak için aşağıdaki talimatları izleyin. Aşağıda, sabit odak merceklerindeki uygun ters odak noktasını ayarlamak için kullanılan prosedür verilmiştir. Yakınlaştırmaözelliğiolmayanmercek

10 m uzakta olan net bir nesne (bir grid deseniyle) yakalayın ve odak ringini sonsuz olarak ayarlayın (

2. Arka anşın ayarlanabilir ringini, en net görüntüyü

yakalayabileciğiniz şekilde ayarlayın.

3. Arka anşın ayarlanabilir ringinin vidasını sabitleyin.

Yakınlaştırmaözelliğiolanmercek

1. 3-5m uzakta bir net nesne (bir grid deseni ile)

yakalayın ve mümkün olduğunca yakınlaştırmayı TELE (yakınlaştırma) yönünde ayarlayın ve aynı zamanda en net görüntüyü yakalayabileceğiniz şekilde odak ringini ayarlayın.

2. Yakınlaştırmayı GENİŞ yönünde ayarlayın ve

arka anşın ayarlanabilir ringini, en net görüntüyü yakalayabileciğiniz şekilde ayarlayın.

3. ZOOM TELE (TELE YAKINLAŞTIRMA) tarafından

olan odağı, ZOOM WIDE (GENİŞ YAKINLAŞTIRMA) tarafından olan odak ile eşleşme için yukarıdaki 1 ve 2. adımları 2-3 kez tekrar edin.

4. Arka anşın ayarlanabilir ringinin vidasını sabitleyin.

- ND ltresini merceğin önüne takarak odağı ayarlamadan önce görüntüyü koyulaştırırsanız, daha net bir odak elde edebilirsiniz. C yönü İris Kontrolü Kablosu 02540A-SCC-B1310P.indb 11 2009-08-06 오후 12:22:181 Kablolarıtakınveçalışmayıkontroledin

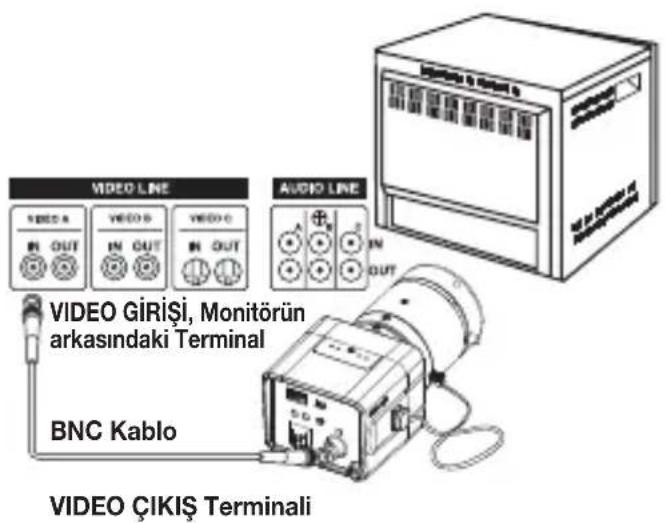

1. BNC kablosunun bir ucunu, monitörün VİDEO ÇIKIŞ

2. BNC kablosunun diğer ucunu, monitörün VİDEO Giriş

3. Kamerayı güç adaptörüne takın. İki hatlı güç

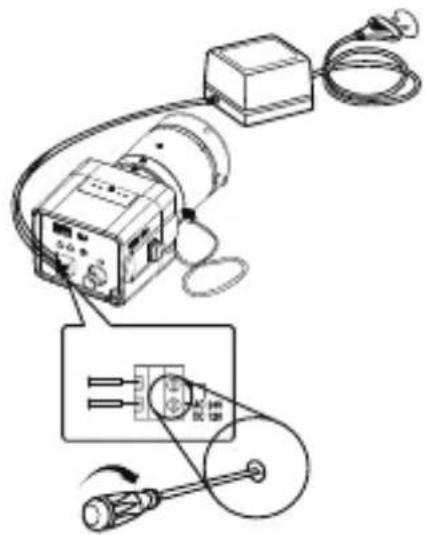

adaptörünün bir ucunu, kameranın DC/AC GİRİŞ portuna takmak için yuvalı bir yassı (-) vida kullanın. (GND: kablo üzerinde beyaz bir çizgi ile işaretlenmiştir) - Hem AC 24V hem de DC 12V adaptörün polaritesinden bağımsız olarak güç çıkışına takabilirsiniz. AC4V/DC1V Yalnızca NFPA 70 uyarınca “Sınıf 2” olarak kabul edilen bir adaptör kullanın. VIDEOGİRİŞİ,Monitörün arkasındakiTerminal BNCKablo VIDEOÇIKIŞTerminali 02540A-SCC-B1310P.indb 1213 TUR AC4V/DC1V GüçPortu Güç (adaptör) kablosuna takılı port. AC 24V veya DC 12V'ye bağlar. GüçGösterimLED'i Uygun biçimde güç ile tedarik edilirse, LED yanar. DikeySenkronizasyonEvreUyumuDüğmesi(Sol) Dikey senkronizasyon evre uyumunu ayarlamak için kullanılır. Basılırsa, dikey senkronizasyon sola hareket eder. DikeySenkronizasyonEvreUyumuDüğmesi(Sağ) Dikey senkronizasyon evre uyumunu ayarlamak için kullanılır. Basılırsa, dikey senkronizasyon sağa hareket eder.

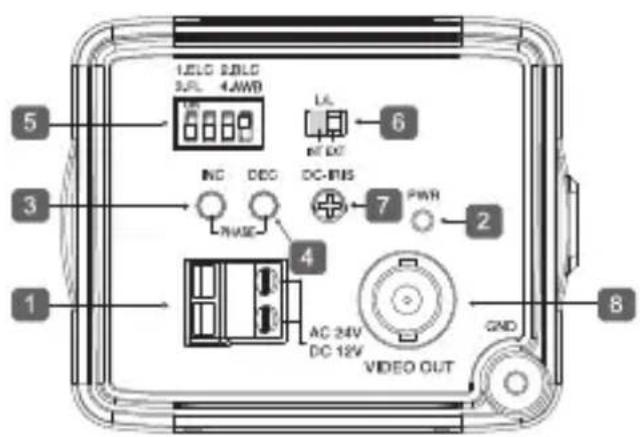

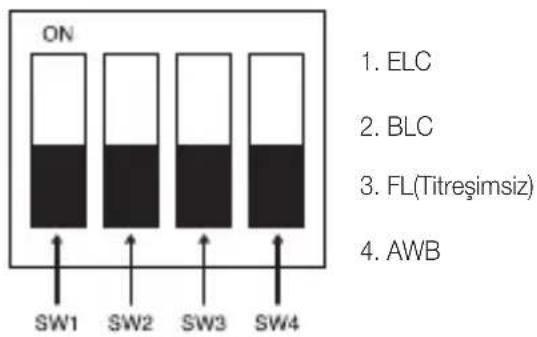

SW1(ELC) Manuel iris merceği için bunu kullanın. AÇIK olarak ayarlanırsa, deklanşör hızı, ekran parlaklığını uygun tutmak için 1/50 ve 1/120.000 saniye arasında değişir. Buna rağmen, otomatik iris merceği kullanıyorsanız (DC kontrol tipi) bu düğmeyi KAPALI konuma getirmelisiniz. Çünkü, bu modda, mekanik orasan aydınlatma altında çalışırken kamera renk dalgası efekti gösterebilir. Bu oluşursa, AC gücünü uygulayın ve L/L'yi "EXT" olarak ayarlayın. SW(BLC) İç mekan aydınlatma veya pencereler nesneden yansırsa, çok parlak veya çok koyu bir görüntüyü dengelemek için kullanılır. Bu durumlar için AÇIK olarak ayarlayın. SW3(FL) Bu, dikey senkr frekansı ile aydınlatmanın açık-kapalı frekansı arasındaki uyuşmazlık nedeniyle görüntünün titreşmesini önleyen bir titreşme önleyici sistemdir. Kamera ve bölgedeki yayın sistemi birbiriyle uyuşmadığında kullanılır. AÇIK olarak ayarlanmışsa, elektronik deklanşör ya 1/120san (PAL) arasında kalır. SW1 (ELC), AÇIK olarak ayarlanırsa, titreşim önleyici sistem, SW3 AÇIK olarak ayarlansa dahi çalışmaz. SW4(AWB) ON(ATW): Görüntü rengini, otomatik olarak aydınlatma renginin sıcaklık değişimine göre ayarlar. Çok düzensiz bir aydınlatma durumu altında (araba farı gibi), AÇIK olarak ayarlanırsa, bir nesneyi normal olarak (beyaz) yakalar. OFF(AWC) : Belirli bir beyaz dengeleme seviyesinde çalışması için normal renk sıcaklığını KAPALI olarak hatırlar. AWB'nin aşağıdaki durumlarda bir hataya neden olabileceğine dikkat edin: - Yüksek doygunluklu bir tekdüze renkli büyük bir nesne, ekranın merkezinde olursa veya görüntünün birkaç parçası beyazsa. - Aydınlatma, sodyum gibi özel malzemeden yapılmışsa.

02540A-SCC-B1310P.indb 1415 TUR İŞLEVDÜĞMESİ- Birden çok kamera, otomatik değiştirme modunda bir sıralı değiştirici gibi bağlanmışsa, diğer sahneye her geçişte dahili senkr. modundaki kamera bir atlama oluşturur. Buna rağmen, bu L/L düğmesini EXT olarak konumlandırarak ve dikey senkr. evre uyumunu ayarlamak için seviye çubuğunu kullanarak çözülebilir. - INT: dahili senkronizasyon modunda çalışır. - EXT: harici senkronizasyon modunda çalışır.

Kameranız, güç kaynağı için DC 12V kullanırsa, L/L düğmesinin (EXT/INT) konumundan bağımsız olarak dahili modda çalışır. DCIRISSeviyeÇubuğu Bir tornavida kullanarak bu seviye çubuğunun iris seviyesini ayarlamak için kullanılır. - Saatin tersi yönünde: Parlaklık seviyesini azaltın. - Saat yönünde: Parlaklık seviyesini arttırın. - DC merceğinin İRİS aralığı, yaklaşık olarak 80IRE ve 120IRE arasındadır. Diğer bir deyişle, DC merceği, İRİS Tam Açık/Kapalı sistem yerine değişken aralıklı bir sınırlama sistemi kullanır. - 75 IRE'nin altında bir değer ayarlamaya izin veren tipte kullanılan merceğe bağlı olarak, İRİS avlamaya neden olabilir. Bu nedenle, aralığın uygun bir değere ayarlandığından emin olun (80 IRE'den yüksek). VideoÇıkışPortu Monitörün Video Çıkış portuna takılır. Video sinyali, bu port aracılığıyla çıkıştır.

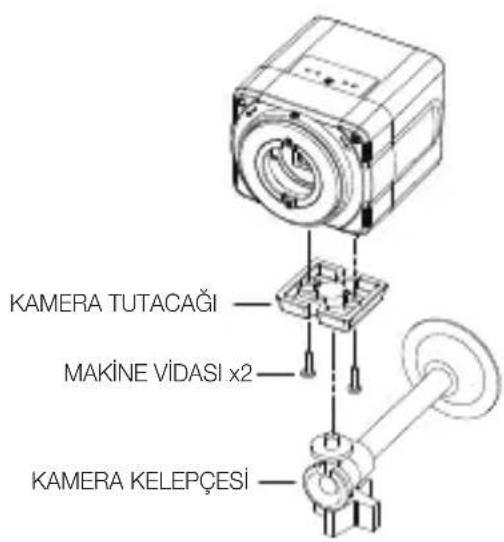

02540A-SCC-B1310P.indb 1516 Parçaların monte edilmesi 2 MAKİNE VİDASI parçasını kullanarak, KAMERA TUTACAĞINI gösterilen şekilde kameranın alt deliğine sabitleyin ve vidayı sıkarak KAMERA TUTACAĞINI tavanda veya duvarda KAMERA KELEPÇESİNE bağlayın.

02540A-SCC-B1310P.indb 16 2009-08-06 오후 12:22:2217 TUR 2 MAKİNE VİDASI parçasını kullanarak, KAMERA TUTACAĞINI gösterilen şekilde kameranın alt deliğine sabitleyin ve vidayı sıkarak KAMERA TUTACAĞINI tavanda veya duvarda KAMERA KELEPÇESİNE bağlayın.

1. Yıldırım iletkeninin kurulması

2. Kameranın topraklanması

Hayır Ayırt eden Standart Not 1 Topraklama yöntemi Sınıf 3 CCTV ürünü 2 Topraklama telinin kalınlığı 1,6mm

Kameranın topraklamasının amacı Yıldırım iletkeninin kurulumu ve kamera kasasının topraklanması, CCTV kamerasını yıldırım çarpmalarından korur. CCTV kamerasını açık mekanda kurarken, yıldırım iletkeni ve kameranın topraklamasını kullanarak yıldırım çarpmalarından oluşacak hasarlardan kaçının. a)Korumaalanı b)Korumalıaçı (Yıldırım iletkenin yüksekliğine bağlıdır) 02540A-SCC-B1310P.indb 1819 TUR teknik özellikler Öğe Tanım ÜrünTipi Denetleme Kamerası YayınSistemi

PAL STANDART SİSTEMİ

GörüntülemeAygıtı 1/3”IT, S-HAD-CCD EfektifPikselSayısı 500(Y) x 582(D) Tarıyor 625 Hat 2:1 üst üste geçmeli HatFrekansı DAHİLİ : 15.625Hz(H) 50 Hz(V) HAT KİLİDİ :15.625Hz(H) 50Hz(V) SenkronluMod DAHİL HAT KİLİDİ (AC 24V) YatayÇözünürlük 380 TV Hattı S/NOranı Takriben 50dB AsgariNesne Aydınlatması 0,25Lüks (F1.2,50IRE) 0,15Lüks (F1.2,30IRE) 0,08Lüks (F1.2, 15IRE) ALC/ELC ALC: Yalnızca DC İRİS MERCEĞİ ELC: Elektronik Deklanşör İrisi (azami 1/120Ksan) Öğe Tanım FL(TİTREŞİMSİZ) KAPALI/AÇIK Mercek Manuel/Oto İris DC Merceği MercekMontajı Uyarlanabilir C, CS Merceği AWB(Otomatik BeyazDengeleme)

AGC OTO SinyalÇıkış KOMPOZİT VİDEO ÇIKIŞI 1V p_p 75Ω / BNC Güç AC24V ±%10(50Hz±0,3Hz), DC12V+%10~-%5 GüçTüketimi Yaklaşık 3,0 Vat ÇalıştırmaSıcaklığı -10°C ~ +50°C ÇalıştırmaNemi ~90% Boyut(mm) 68(G) x 55(Y) x 77,1(D) Ağırlık 220 g SCC-B1310P 02540A-SCC-B1310P.indb 190 Memo 02540A-SCC-B1310P.indb 20BuÜrününUygunŞekildeAtılması (Atık Elektrikli ve Elektronik Ekipman) (Ayrı toplama sistemlerine sahip Avrupa Birliği ülkeleri ve diğer Avrupa ülkelerinde geçerlidir) Ürün, aksesuarlar veya literatürde yer alan bu işaret, ürünün ve elektronik aksesuarlarının (örn. şarj cihazı, kulaklık, USB kablosu), kullanım ömürlerinin sonunda diğer ev atıklarıyla birlikte atılması gerektiğini belirtir. Kontrolsüz atık atılması nedeniyle çevrenin veya insan sağlığının zarar görmesini önlemek için lütfen bu öğeleri diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir bir şekilde yeniden kullanılmasını sağlamak için uygun bir şekilde geri dönüşümünü sağlayın. Ev kullanıcıları, çevreye zarar vermeden bu öğelerin nasıl ve nerede geri dönüşümünü sağlayabileceklerini öğrenmek için ürünü aldıkları perakendecilere veya yerel devlet dairesine başvurmalıdır. Ticari kullanıcılar tedarikçileriyle temas kurup satın alma sözleşmesinin koşullarını ve şartlarını kontrol etmelidir. Bu ürün ve elektronik aksesuarları atma işlemi için diğer ticari atıklarla karıştırılmamalıdır. Üretici: SAMSUNG ELECTRONICS CO., LTD. Adres, Şehir: 416, Maetan-3Dong, Yeongtong-Gu, Suwon-City, Gyeonggi-Do, Korea Ülke: Kore Üretici Tel: 82 31 200 1114 Türkiye Yetkili Distribütörü: KOYUNCU ELEKTRONİK BİLGİ İŞLEM SİSTEMLERİ San. Ve Tic. A.Ş. Adres, Şehir: Emek Mahallesi Ordu Cad. No:18 SARIGAZİ 34785 / İSTANBUL Distribütör Tel / Faks: 0216 528 88 88 / 0216 313 57 05 Ülke: TÜRKİYE EEE Yönetmeliğine Uygundur This EEE is compliant with RoHS 02540A -SCC-B1310P-TUR.indd 21 2009-08-20 오전 9:56:52AB82-02540A-00 02540A-SCC-B1310P.indb 22
