NÁVOD K OBSLUZE HWN460 SAMSUNG

- Pokud není zařízení USB připojeno déle než 5 minut, zařízení Soundbar se automaticky vypne (Automatické vypnutí).

Popis kompatibilnosti

Nastavak	Kodek	Brzina uzorkovanja	Brzina prijenosa
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
*.wma Wave_Format	MSAudio1 16KHz ~ 48KHz 56 ~ 128 kb/s
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128 kb/s
*.aac AAC 16KHz ~ 96	KHz 48 ~ 320 kb/s
	AAC-LC	16KHz ~ 96KHz	128 ~192 kb/s5.1-kanalni 320 kb/s
	HE-AAC	24KHz ~ 96KHz	48 ~64 kb/s5.1-kanalni 160 kb/s
*.wav	-	16KHz ~ 48KHz	do 3000 kb/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	do 3000 kb/s

• Ako na USB uređaju ima previše pohranjenih mapa i datoteka, uređaju Soundbar može biti potrebno neko vrijeme za pristup i reprodukciju datoteka.

07 POVEZIVANJE S MOBILNIM UREĐAJEM

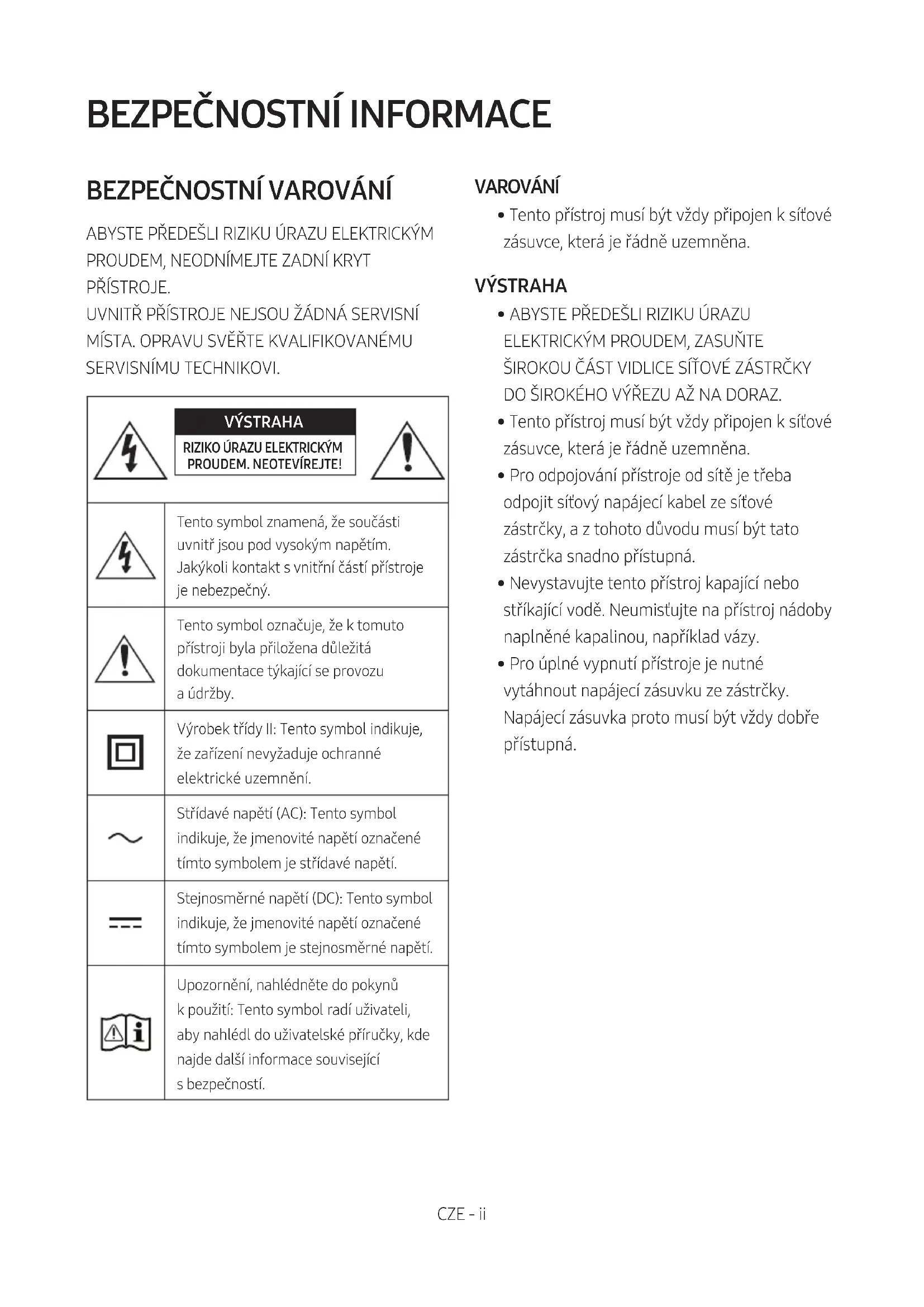

	VÝSTRAHA
	RIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím.Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
[STKT]	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VAROVÁNÍ

- Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumistůjte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.
2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.
3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

O PŘÍRUČCE

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specifikaci výrobku.

Po naskenováním QR kódu získáte přístup ke KOMPLETNÍ PŘÍRUČKA ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním zařízení, stáhněte si ji z webu společnosti Samsung ve formátu dokumentu. (http://www.samsung.com/support)

Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.

OBSAH

01 Kontrola součástí 2

Vložení baterií do dálkového ovladače (2 tužkové baterie AA) 2

02 Popis výrobku 3

Přední panel / pravý panel zařízení Soundbar ____ 3

Dolní panel zařízení Soundbar 4

03 Připojení zařízení Soundbar 5

Připojení napájení ____ 5

Připojení Soundbaru k subwooferu ____ 6

– Automatické propojení subwooferu se zařízením Soundbar ____ 6

– Ruční připojení subwooferu při selhání automatického připojení ____ 7

Připojení sady SWA-8500S k Soundbaru (prodává se samostatně) 8

04 Připojení k televizoru 10

Metoda 1: Připojení pomocí kabelu ____ 10

– Připojení pomocí optického kabelu ____ 10

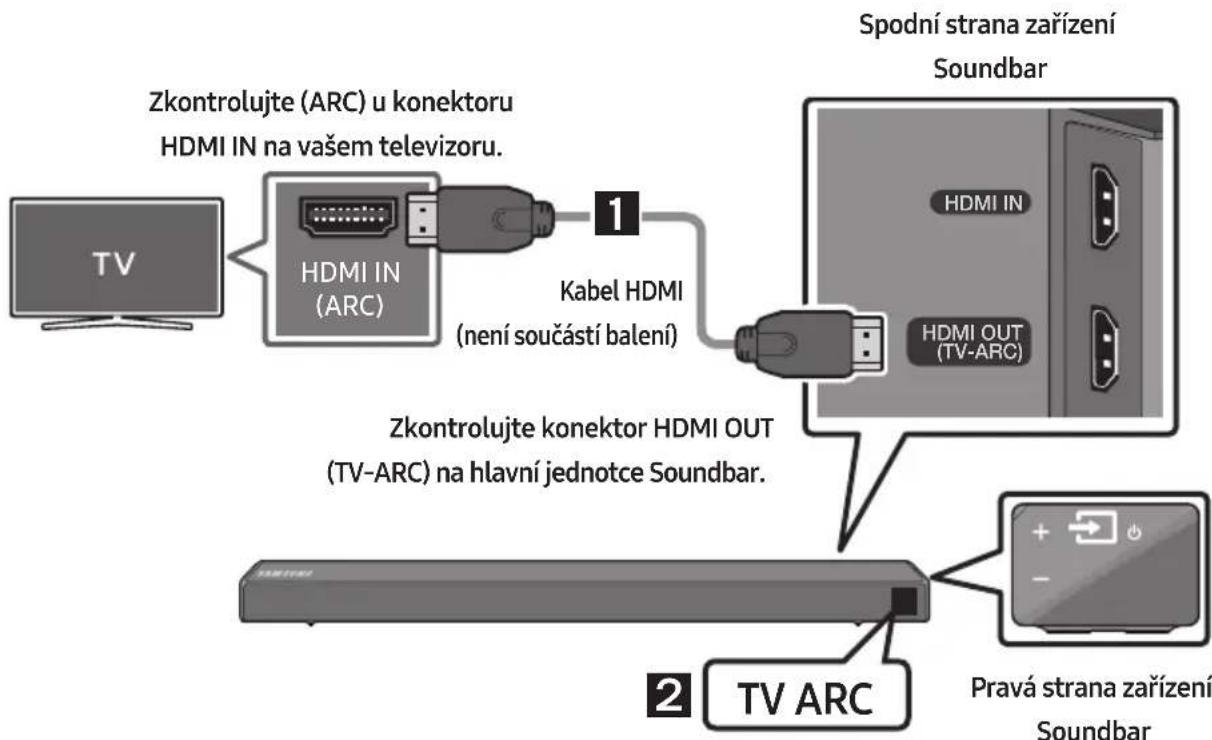

– Připojení televizoru pomocí kabelu HDMI____ 11

Metoda 2: Bezdrátové připojení ____ 12

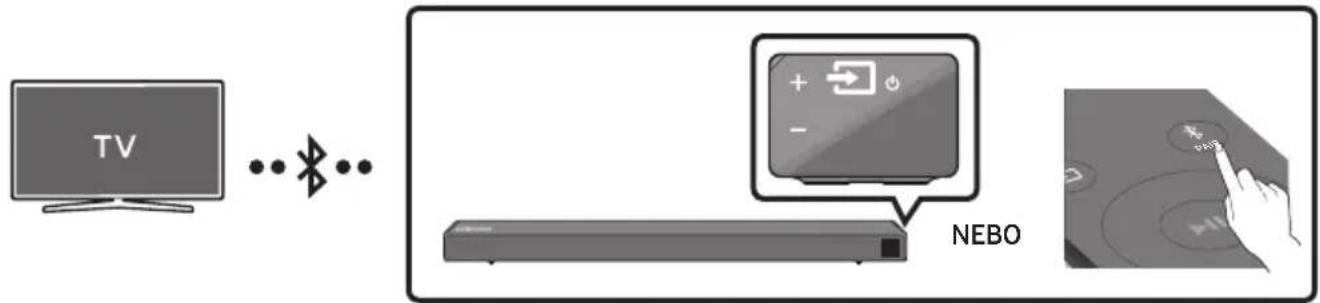

– Připojení televizoru přes Bluetooth ____ 12

05 Připojení externího zařízení 14

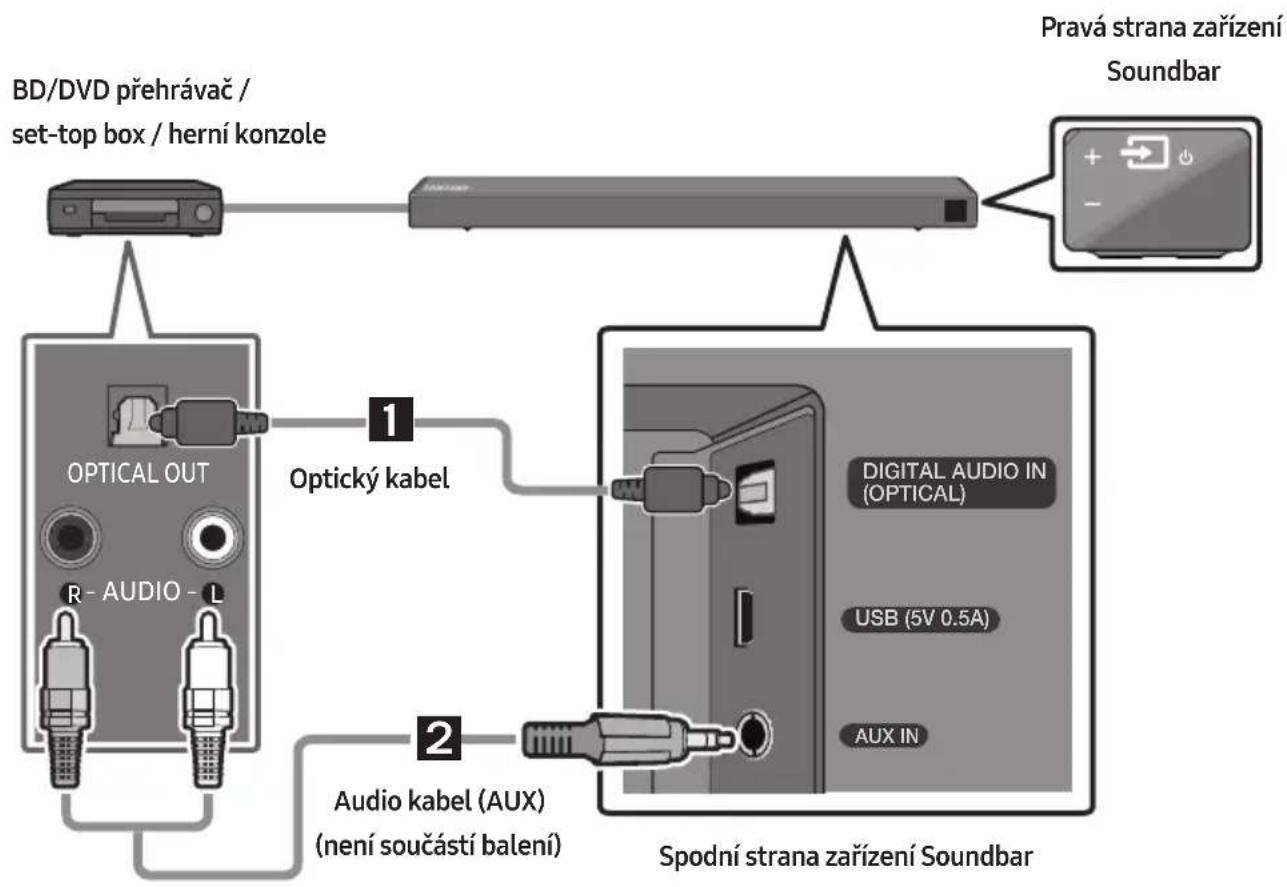

Připojení pomocí optického či analogového audio kabelu (AUX) ____ 14

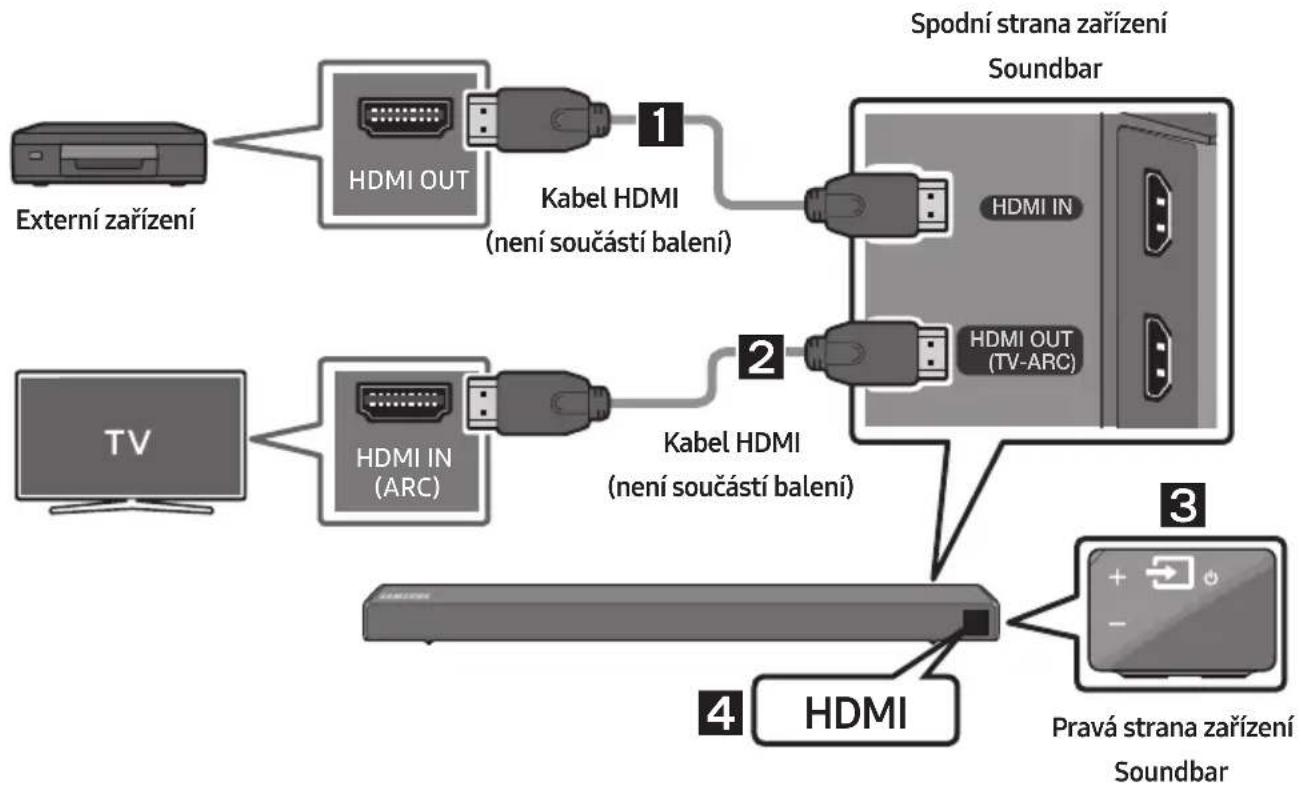

Připojení pomocí kabelu HDMI 15

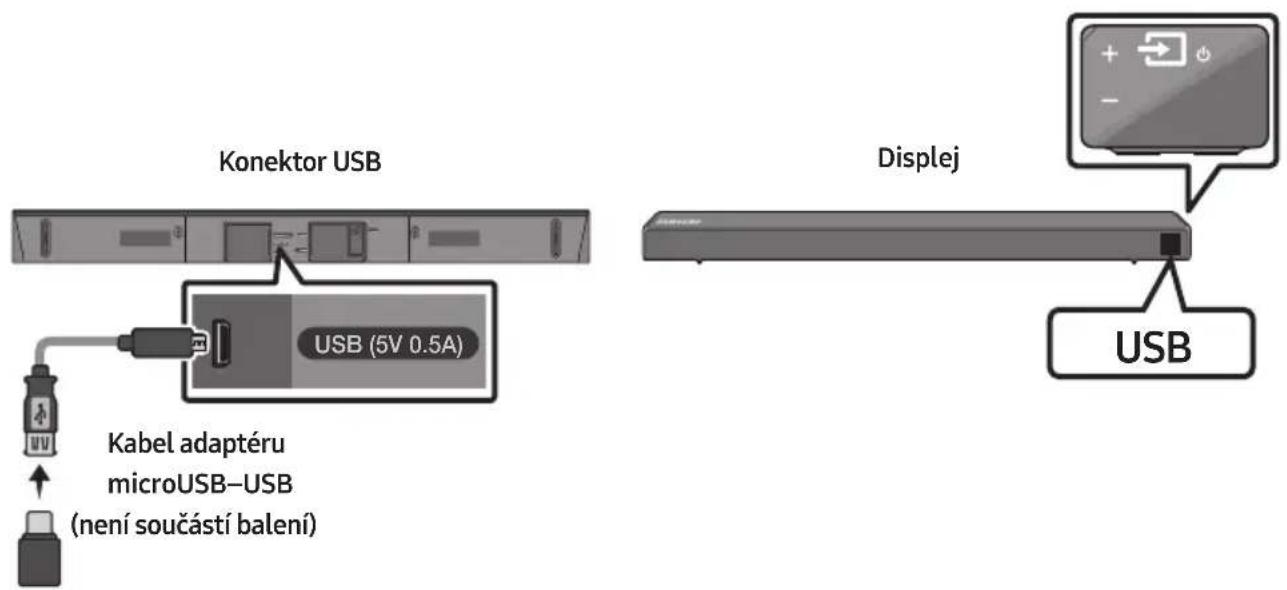

06 Připojení pamětového zařízení USB 16

07 Připojení mobilního zařízení 18

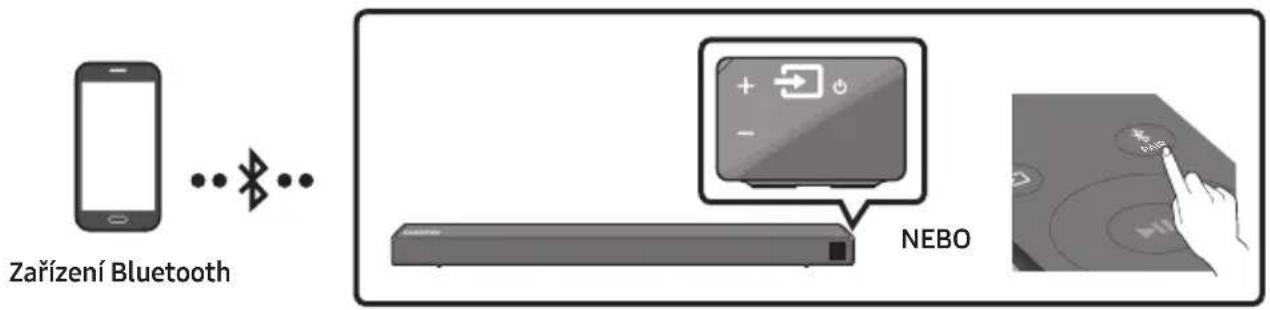

Připojení přes Bluetooth ____ 18

Použití aplikace Samsung Audio Remote ____ 21

• Instalace aplikace Samsung Audio Remote ____ 21
  – Spuštění aplikace Samsung Audio Remote ____ 21

08 Používání dálkového ovladače 22

Jak používat dálkový ovladač ____ 22

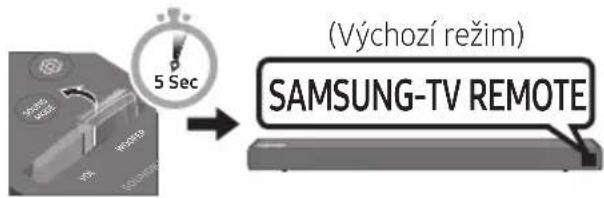

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače 25

Používání skrytých tlačítek (tlačítka s více funkcemi) ____ 26

Výstupní specifikace pro různé režimy zvukových efektů ____ 26

09 Instalace sady pro upevnění na stěnu 27

Bezpečnostní opatření při montáži ____ 27
Součásti pro upevnění na stěnu 27

10 Aktualizace softwaru 29

Postup aktualizace 30
Pokud se nezobrazí UPDATE ____ 30

11 Řešení problémů 31

Licence 32
Poznámka k licenci otevřeného softwaru 32
Důležité upozornění k servisu 32
Technické údaje a další informace 33
Technické údaje 33

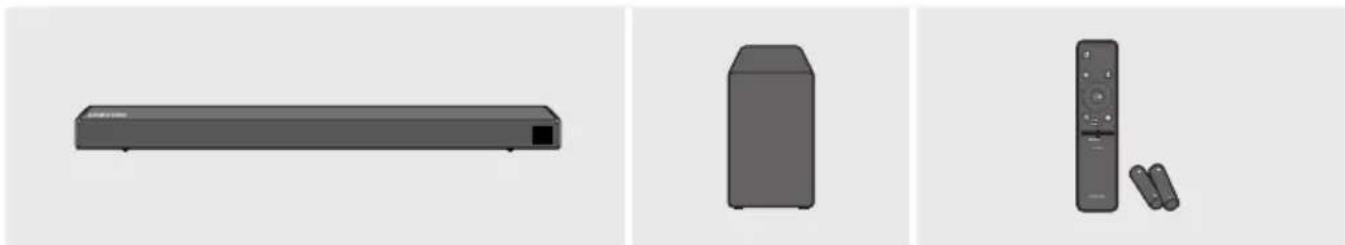

01 KONTROLA SOUČÁSTÍ

Hlavní jednotka Soundbar Subwoofer Dálkový ovladač / baterie

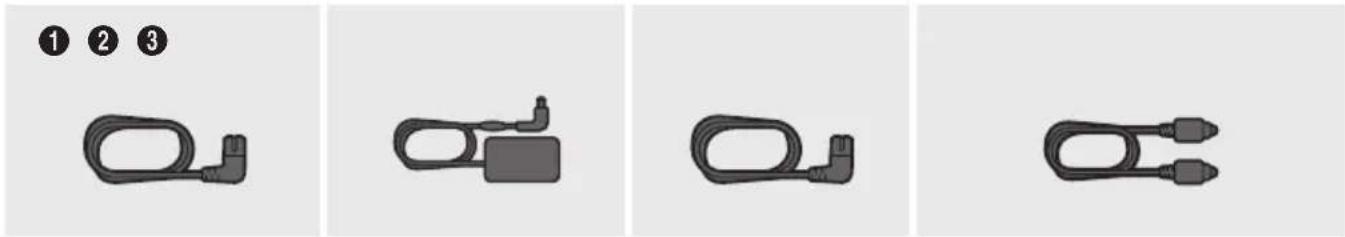

Napájecí kabel (Subwoofer)
AC/DC adaptér (Hlavní jednotka)
Napájecí kabel (AC/DC adaptér)
Optický kabel

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)
• Pořadí pro připojení jednotlivých součástí napájení je označeno čísly (1, 2, 3). Další informace o připojení napájení najdete na straně 5.
• Součásti pro upevnění zařízení Soundbar na stěnu najdete na straně 27.
• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.
• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.

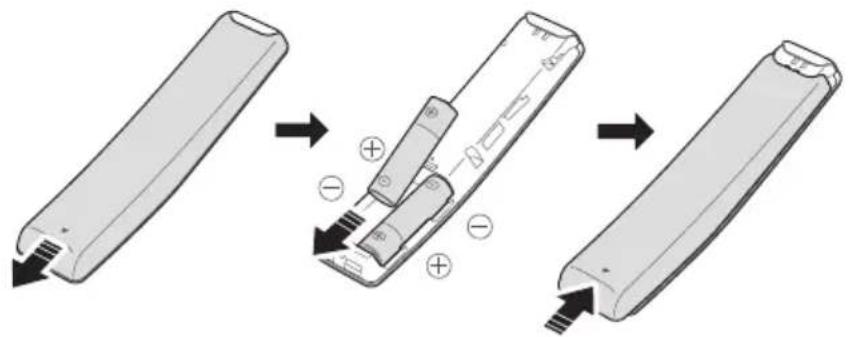

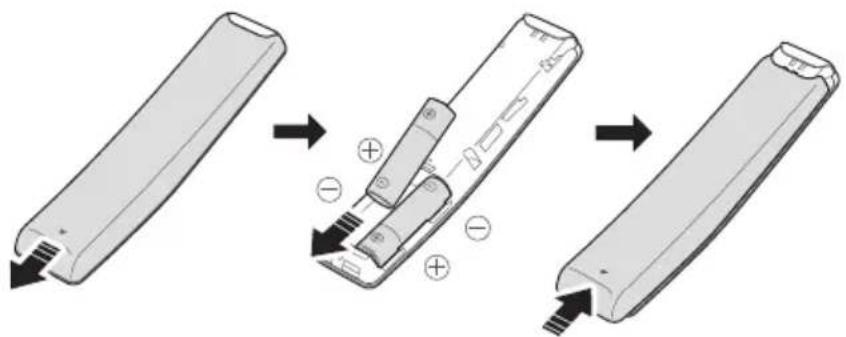

Vložení baterií do dálkového ovladače (2 tužkové baterie AA)

Sundejte kryt baterií ve směru šipky. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte kryt baterií zpět na místo.

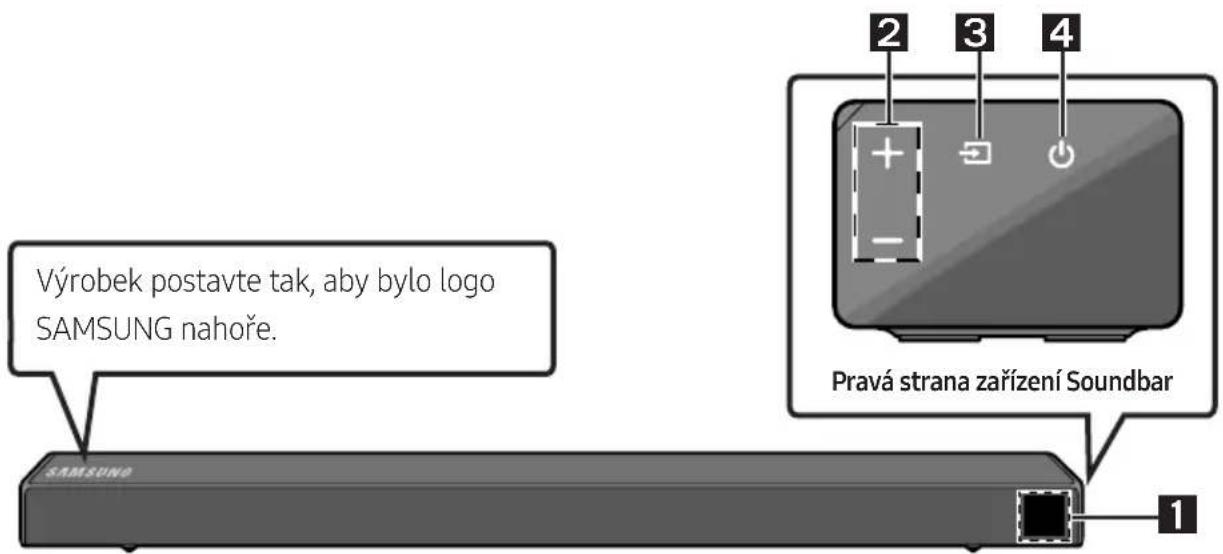

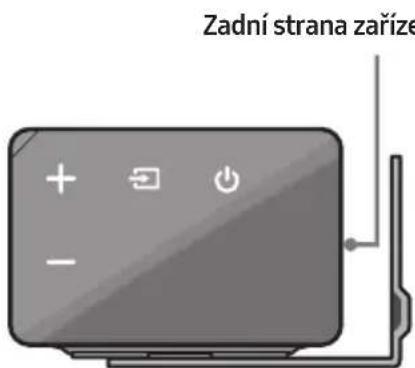

Přední panel / pravý panel zařízení Soundbar

Výrobek postavte tak, aby bylo logo SAMSUNG nahoře. Pravá strana zařízení Soundbar 1

1	DisplejZobrazuje stav a aktuální režim zařízení.
2	Tlačítko +/- (Hlasitost)Umožňuje nastavit hlasitost.Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.
3	Tlačítko (Wypínač)Slouží k zapnutí a vypnutí napájení.
4	Tlačítko (Zdroj)Slouží k výběru režimu vstupního zdroje.
	Režim vstupu Displej
	Optický (digitální) vstup D.IN
	Vstup ARC (HDMI OUT)	D.IN → TV ARC (Automatická konverze)
	Vstup AUX AUX
	Vstup HDMI HDMI
	Režim BLUETOOTH	BT
	Režim USB	USB
	• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.
• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.

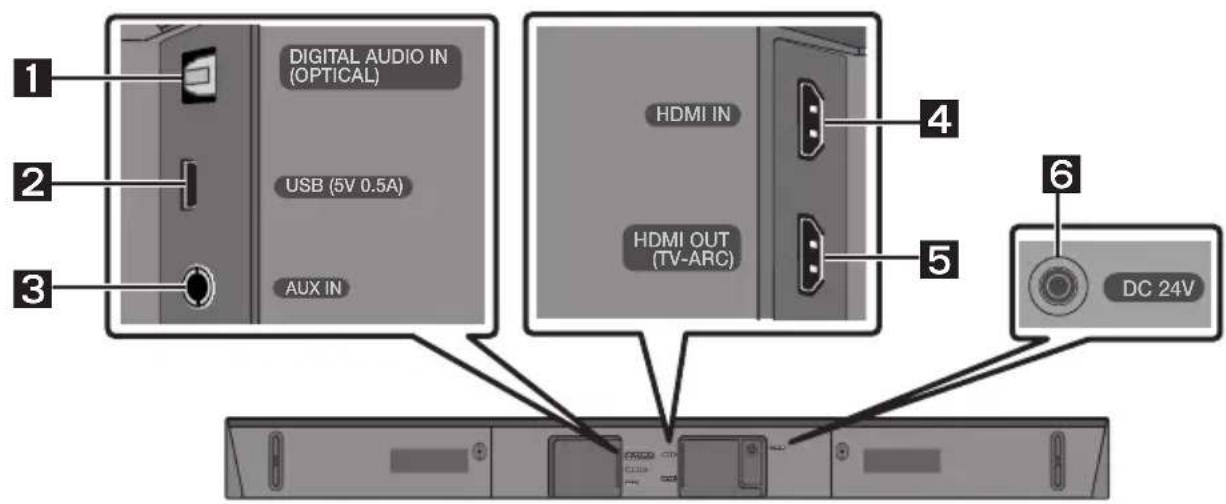

Dolní panel zařízení Soundbar

1 DIGITAL AUDIO IN (OPTICAL) 2 USB (5V 0.5A) 3 AUX IN HDMI IN HDMI OUT (TV-ARC) 4 5 6 DC 24V

1	DIGITAL AUDIO IN (OPTICAL)Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

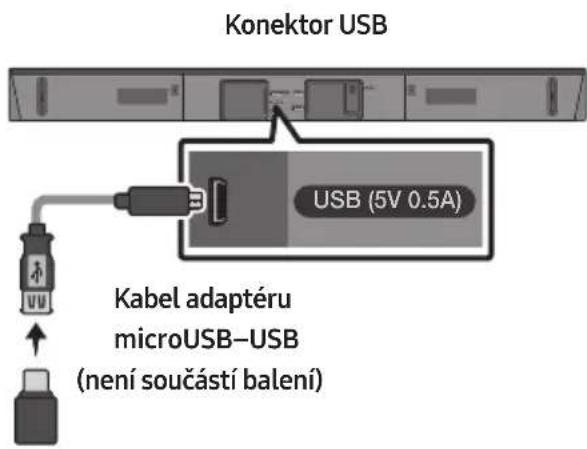

2	USB (5V 0.5A)Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.
3	AUX INSlouží k připojení k analogovému výstupu externího zařízení.
4	HDMI INUmožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI.Slouží k připojení k výstupu HDMI externího zařízení.
5	HDMI OUT (TV-ARC)Slouží k připojení ke konektoru HDMI (ARC) na televizoru.
6	DC 24V (Vstup napájení)Slouží k připojení napájecího AC/DC adaptéru.

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.
• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

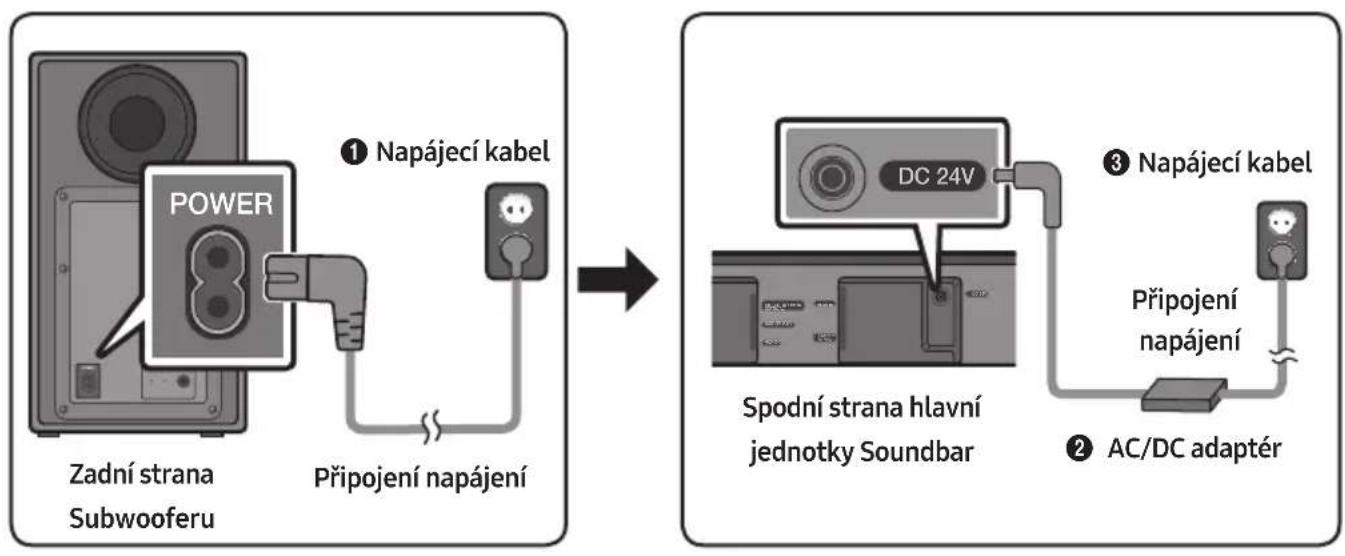

Připojení napájení

V pořadí zřejmém z následujícího obrázku (1, 2, 3) postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

① Zapojte napájecí kabel do subwooferu.
② Připojte výstupní napájecí kabel ke napájecímu adaptéru a pak k Soundbaru.
3 Zapojte zástrčku napájecího kabelu do elektrické zásuvky.

Viz následující obrázky.

- Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar)

- Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.

Připojení Soundbaru k subwooferu

Po připojení subwooferu můžete poslouchat zvuk s výraznými basy.

Automatické propojení subwooferu se zařízením Soundbar

Jakmile po připojení napájecích kabelů do zařízení Soundbar a subwooferu zapnete napájení, subwoofer se automaticky připojí k zařízení Soundbar.

- Po dokončení automatického párování se rozsvítí modré kontrolky na zadní straně subwooferu.

Kontrolky LED na zadní straně subwooferu

LED Stav	Popis Řešení
Modrá	Svítí	Úspěšně připojeno(normální provoz)	-
	Bliká Obnovení připojení		Zkontrolujte, zda je k hlavní jednotceSoundbaru správně zapojen napájecí kabel,nebo přibližně 5 minut vyčkejte. Pokudkontrolka stále bliká, zkuste připojitsubwoofer ručně.Pokyny naleznete na straně 7.
Červená Svítí		Pohotovostní režim (svypnutou hlavní jednotkouSoundbar)	Zkontrolujte, zda je k hlavní jednotceSoundbar správně zapojen napájecí kabel.
		Připojení se nezdařilo	Připojte se znovu. Pokyny k ručnímupřipojení najdete na straně 7.
Červenáa modrá	Bliká Závada		Kontaktujte servisní středisko společnostisSamsung (kontaktní údaje najdete v tétopříručce).

Ruční připojení subwooferu při selhání automatického připojení

Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

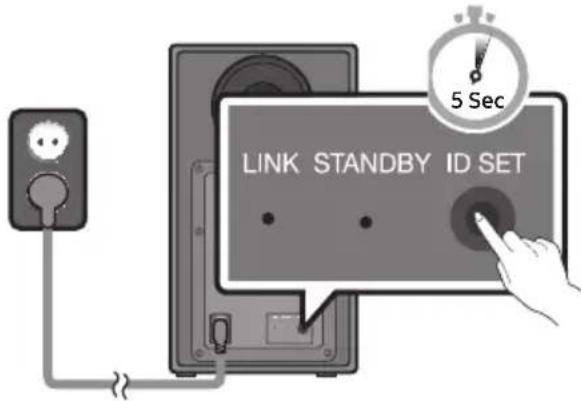

• Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

- Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka.

LINK STANDBY ID SET 5 Sec

Zadní strana Subwooferu

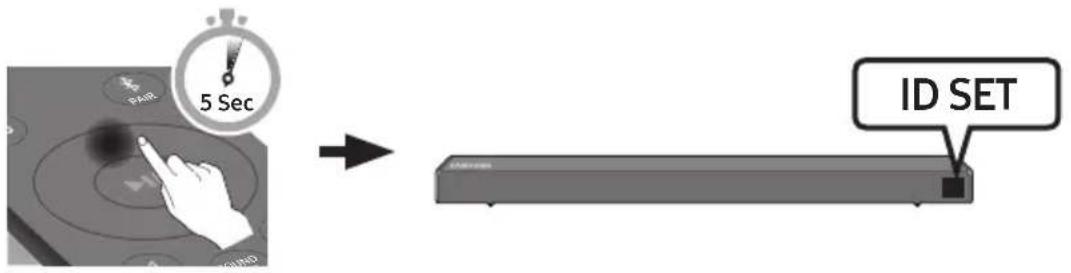

1. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

2. Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

3. Po dokončeníD SET se Soundbar automaticky zapne.


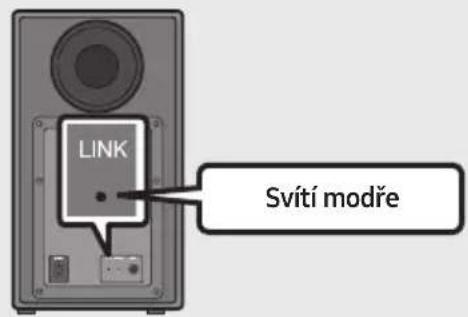

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

LINK Svítí modře

Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.

POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti
• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.
• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně neiprve několikrát modře zabliká a potom začne svítit červeně.
• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar. může vlivem interferencí docházet k rušení zvuku.
• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s yodou a vlhkostí.
• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.

Připojení sady SWA-8500S k Soundbaru (prodává se samostatně)

Po připojení sady bezdrátových zadních reproduktorů Samsung (SWA-8500S) (prodává se samostatně) k Soundbaru dosáhnete skutečného prostorového zvuku.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Reproduktorové kabely jsou barevně rozlišeny.

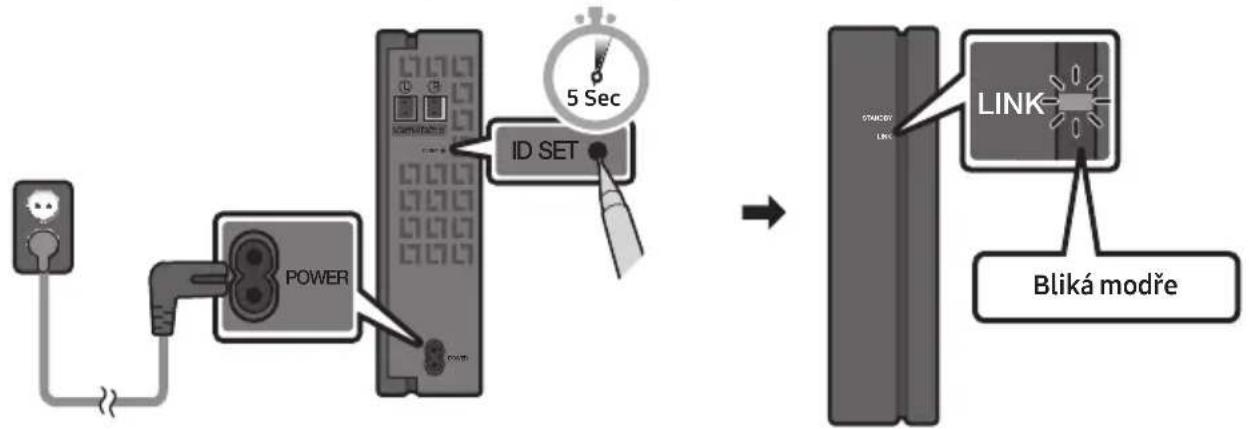

1. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní stav.

- Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-8500S.


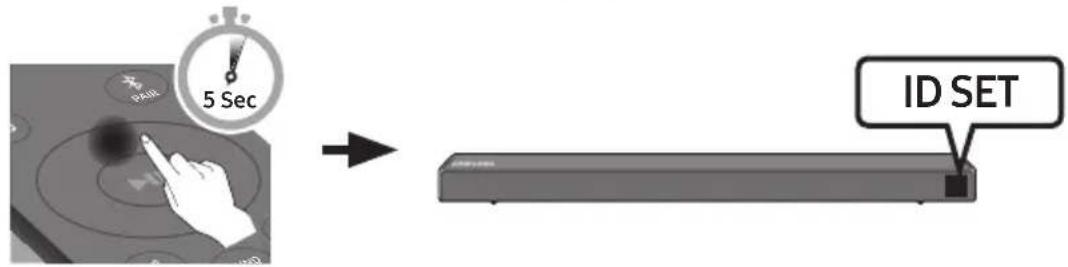

1. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

2. Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

3. Po dokončeníD SET se Soundbar automaticky zapne.

- Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-8500S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

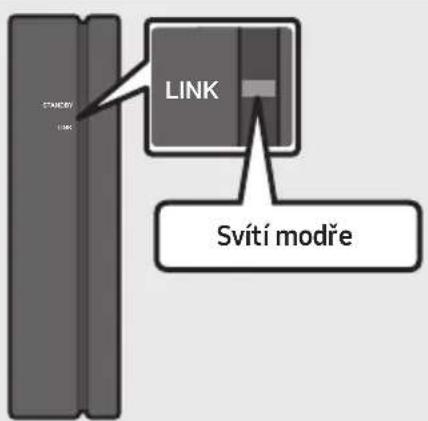

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

LINK Svítí modře

Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

1. Není-li sada SWA-8500S připojena, opakujte postup od kroku 2.

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

- Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru.

• Po propojení Soundbaru s televizorem pomocí optického kabelu budou tuto funkci podporovat televizory Samsung Smart TV s podporou funkce Bluetooth uvedené na trh od roku 2017.
• Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku.

Metoda 1: Připojení pomocí kabelu

Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka se může lišit v závislosti na výrobci televizoru.)

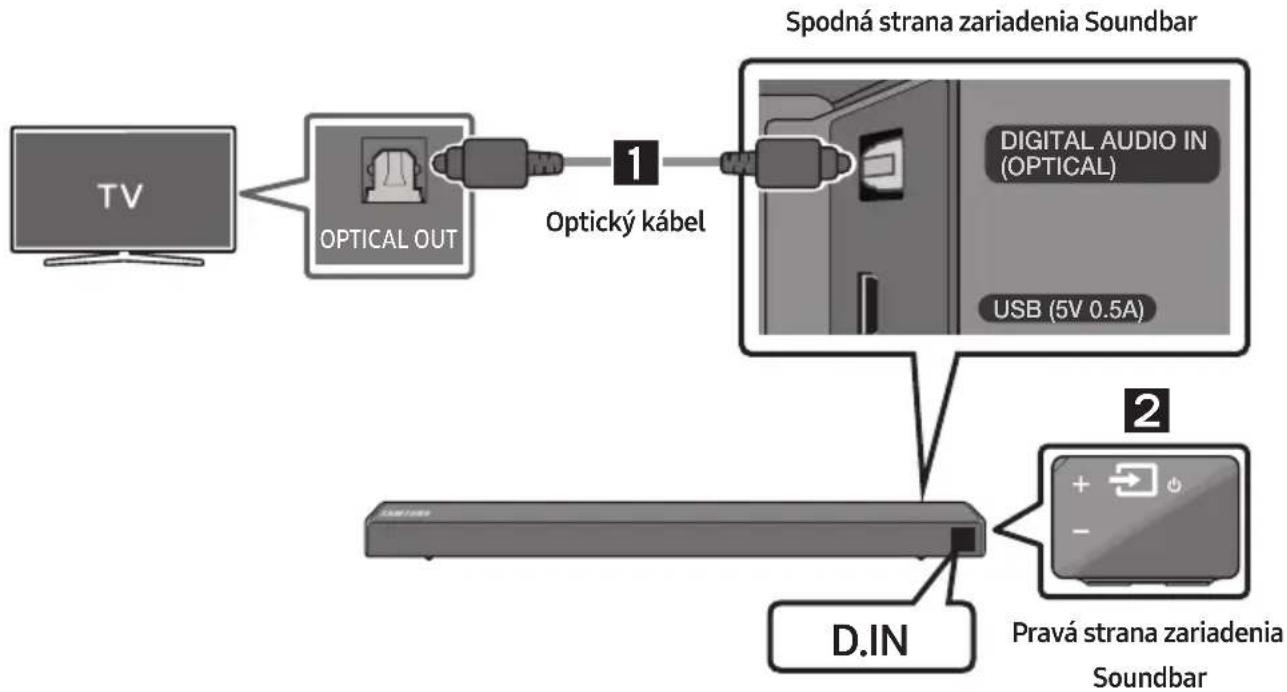

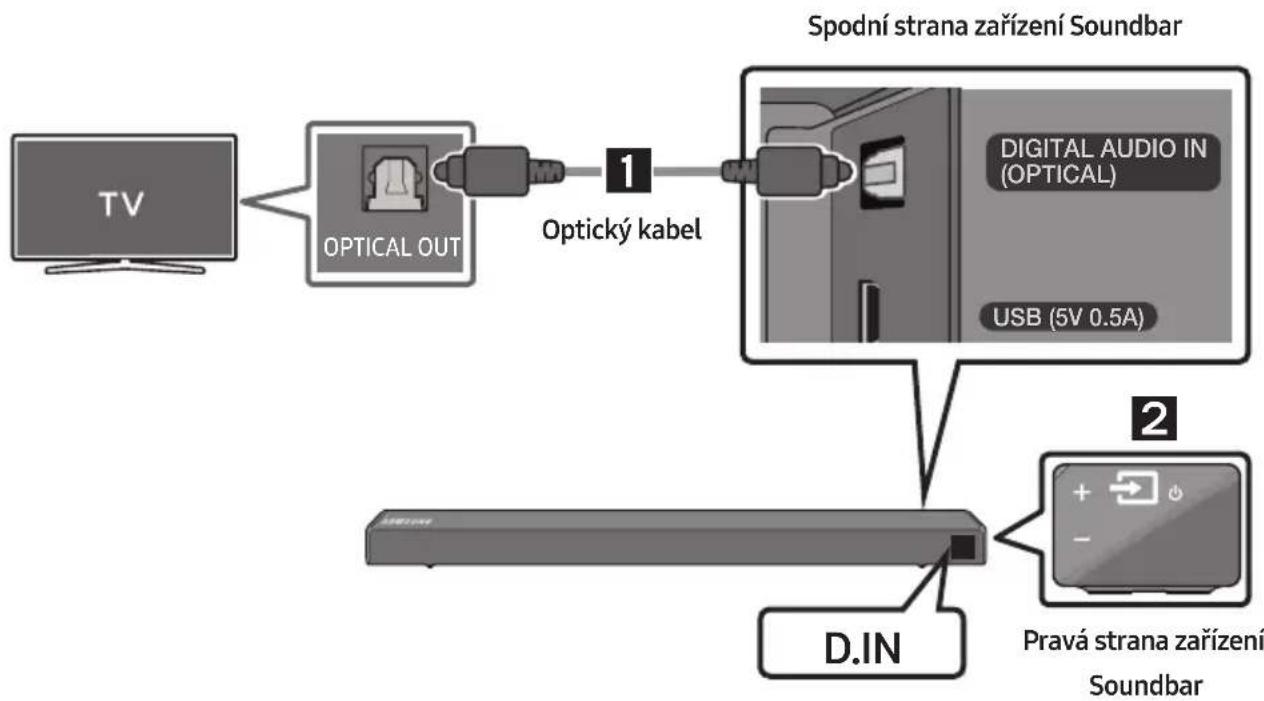

Připojení pomocí optického kabelu

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.
2. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

Auto Power Link

Funkce Auto Power Link umožnuje zapnout televizor současně se zařizením Soundbar.

1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.
2. Stisknutím tlačítka Vlevo na dálkovém ovladači (modrá tečka na obrázku vpravo) na 5 sekund můžete zapnout nebo vypnout funkci Auto Power Link.

- Funkce Auto Power Link je ve výchozím nastavení zapnutá.

(Chcete-li tuto funkci vypnout, podržte na dálkovém ovladači 5 sekund stisknuté tlačítko Vlevo.)

• V závislosti na připojeném zařízení nemusí funkce Auto Power Link fungovat.
• Tato funkce je k dispozici pouze v režimu „D.IN“.

Připojení televizoru pomocí kabelu HDMI

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI (není součástí balení).
2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

- Pokud není zvuk televizoru slyšet, přepněte pomocí tlačítka 📄 (Zdroj) na dálkovém ovladači nebo na pravé straně zařízení Soundbar do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

- Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“, zkontrolujte, zda je kabel HDMI (není součástí balení) zapojen do správného konektoru.

- Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar.

POZNÁMKY

- HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

- Pokud je televizor vybaven konektorem ARC, prípojte kabel HDMI ke konektoru HDMI IN (ARC).

- Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použiite kabel s průměrem menším než 14 mm.

• Musí být zapnutá funkce Anynet+.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.

Metoda 2: Bezdrátové připojení

Připojení televizoru přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Současně lze připojit pouze jeden televizor.

TV NEBO

První připojení

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO)

a. Na pravém panelu stiskněte tlačítko (Zdroj) a vyberte režim „BT“. Změňte „BT“ na „BT READY“.

b. Pokud se na displeji zobrazí „BT READY“, stiskněte na pravém panelu Soundbaru tlačítko (Zdroj) a podržte jej déle než 5 sekund. Zobrazí se „BT PAIRING“.

1. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

2. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar Nxxx N-Series“. V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

- Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

1. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Nxxx N-Series“), odstraňte je.
• Poté opakujte kroky 1 až 3.

POZNÁMKA

- Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.

Odpojení zařízení Soundbar od televizoru

Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).
• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko ▶II (Přehrát/Pozastavit), když je Soundbar ve stavu „BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.
• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. Stiskněte na dálkovém ovladači tlačítko ✘ PAIR nebo na pravé straně Soundbaru podržte déle než 5 sekund stisknuté tlačítko (Zdroj), když je Soundbar v režimu „BT“.

POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.
• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.
• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

– V okolí zařízení Soundbar je silné elektrické pole.
– Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.
– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojte se k externímu zařízení prostřednictvím kabelové nebo bezdrátové sítě a přehrávejte zvuk ze zařízení Soundbar.

Připojení pomocí optického či analogového audio kabelu (AUX)

1 Optický kabel

Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s konektorem OPTICAL OUT na zdrojovém zařízení.
② Pomocí tlačítka (Zdroj) na pravém panelu nebo na dálkovém ovladači zvolte režim „D.IN“.

2 Audio kabel (AUX)

Pomocí audio kabelu propojte konektory AUXIN (Audio) na hlavní jednotce a AUDIO OUT na zdrojovém zařízení.
② Pomocí tlačítka (Zdroj) na pravém panelu nebo na dálkovém ovladači zvolte režim „AUX“.

Připojení pomocí kabelu HDMI

1. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI IN na zadní straně výrobku s konektorem HDMI OUT na digitálním zařízení.
2. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI OUT (TV-ARC) na zadní straně výrobku s konektorem HDMI IN na vašem televizoru.
3. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.
4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.

06 PŘIPOJENÍ PAMĚTOVÉHO ZAŘÍZENÍ USB

Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na pamětových zařízeních USB.

Konektor USB USB (5V 0.5A) Kabel adaptéru microUSB-USB (není součástí balení) Displej USB

1. Připojte kabel adaptéru microUSB–USB se zástrčkou microUSB (typ B, USB 2.0) na jednom konci a standardní zásuvkou USB 2.0 (typ A) na druhém konci do konektoru microUSB na zařízení Soundbar.

- Kabel adaptéru microUSB–USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

1. Do zásuvky USB kabelu adaptéru připojte své zařízení USB.

2. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z pamětového zařízení USB.

- Pokud není zařízení USB připojeno déle než 5 minut, zařízení Soundbar se automaticky vypne (Automatické vypnutí).

Kompatibilní formáty

Přípona	Kodek	Vzorkovací frekvence	Datový tok
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80–320 kb/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80–320 kb/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80–320 kb/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80–320 kb/s
*.wma Wave_Format	MSAudio1 16KHz ~ 48KHz 56–128 kb/s
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56–128 kb/s
*.aac AAC 16KHz ~ 96KHz	48–320 kb/s
	AAC-LC	16KHz ~ 96KHz	128–192 kb/s5.1 kanalovy 320 kb/s
	HE-AAC	24KHz ~ 96KHz	48–64 kb/s5.1 kanalovy 160 kb/s
*.wav	-	16KHz ~ 48KHz	až 3000 kb/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50–500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	až 3000 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek a souborů, může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.

07 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Současně lze připojit nejvýše jedno zařízení Bluetooth.

Zařízení Bluetooth NEBO

První připojení

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO)

a. Na pravém panelu stiskněte tlačítko (Zdroj) a vyberte režim „BT“. Změňte „BT“ na „BT READY“.
b. Pokud se na displeji zobrazí „BT READY“, stiskněte na pravém panelu Soundbaru tlačítko (Zdroj) a podržte jej déle než 5 sekund. Zobrazí se „BT PAIRING“.

1. Vyberte ze seznamu možnost „[AV] Samsung Soundbar Nxxx N-Series“.

- Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

1. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení připojeného přes Bluetooth.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Nxxx N-Series“), odstraňte je.
• Poté opakujte kroky 1 až 2.

POZNÁMKA

- Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT READY“.

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.
• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. Stiskněte na dálkovém ovladači tlačítko ✘ PAIR nebo na pravé straně Soundbaru podržte déle než 5 sekund stisknuté tlačítko (Zdroj), když je Soundbar v režimu „BT“.

POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.
• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.
• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

– V okolí zařízení Soundbar je silné elektrické pole.
– Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.
– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.
• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).
• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.
• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Nxxx N-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT“.

- K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“.
• Pokud je již Soundbar v režimu Bluetooth a je spárován s některým zařízením Bluetooth, nelze jej spárovat s dalším zařízením Bluetooth.

Zapnutí Bluetooth Power (SOUND MODE)

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND MODE.
2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

Odpojení jednotky Soundbar od zařízení Bluetooth

(Zdroj) a vyberte jiný režim než

Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).
• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.
• Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.

Informace o technologii Bluetooth

Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady:
• Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar.
• Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu.
• Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

- Při párování přístroje Soundbar se zařízením Bluetooth udržujte toto zařízení v malé vzdálenosti.

- Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

- V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

- PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Použití aplikace Samsung Audio Remote

Instalace aplikace Samsung Audio Remote

Chcete-li ovládat zařízení Soundbar prostřednictvím chytrého zařízení a aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play.

Vyhledávání : Samsung Audio Remote

Spuštění aplikace Samsung Audio Remote

Chcete-li spustit aplikaci Samsung Audio Remote, klepněte na ikonu Audio Remote na obrazovce chytrého zařízení a postupujte podle pokynů na obrazovce.

Audio Remote SAMSUNG Audio Remote

- Aplikace Samsung Audio Remote je kompatibilní pouze s mobilními telefony a zařízeními s operačním systémem Android 3.0 nebo novějším.

08 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

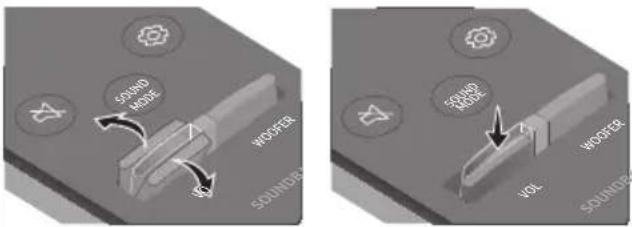

Jak používat dálkový ovladač

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Vypínač	Slouží k zapnutí a vypnutí zařízení Soundbar.
2	Zdroj	Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.Režim BT PAIRINGChcete-li zapnout režim „BT PAIRING“, podržte déle než 5 sekund stisknuté tlačítko(Zdroj).
3	Ztlumit	Stisknutím tlačítka(Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.
4	SOUND MODE	Požadovaný zvukový efekt si můžete vybrat z možnostíSTANDARDnebo SURROUND.Pokud si chcete užít originální zvuk, zvolte režim „STANDARD”.DRC (Dynamic Range Control)Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Funkci DRC (Dynamic Range Control) můžete zapnout nebo vypnout tak, že stisknete a podržíte tlačítkoSOUND MODE, když je Soundbar vypnutý. Po zapnutí funkce DRC dojde ke ztišení hlasitého zvuku (zvuk může být zkreslený).Bluetooth PowerTato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá.- Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítkoSOUND MODEna déle než 5 sekund.

5	BluetoothPAIR	Stiskněte tlačítko ✘PAIR. Na displeji Soundbaru se zobrazí zpráva „BT PAIRING“.V tomto režimu můžete Soundbar připojit k novému zařízení Bluetooth tak, že tentoSoundbar vyberete ze seznamu vyhledaných zařízení Bluetooth.
6	Přehrát/Pozastavit	Stisknutím tlačítka ▶II dočasně pozastavíte přehrávání hudebního souboru.Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.Funkci Auto Power DownV následujících situacích se jednotka automaticky vypne.- Režim D.IN / HDMI / BT / USB: Pokud po dobu 5 minut není k dispozici zvukový signál.- Režim AUX:- Pokud je po dobu 5 minut odpojen audio (AUX) kabel.- Pokud v případě připojení audio (AUX) kabelu není po dobu 8 hodin k dispozici žádný KLÍČOVÝ vstup. (Funkci Zapnuto-Auto Power Down lze vypnout pouze v tomto případě.)- Chcete-li vypnout funkci Auto Power Down v režimu „AUX“, po dobu 5 sekund podržte tlačítko ▶II. Na displeji se zobrazí „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“.
7	Nahoru/Dolů/Vlevo/Vpravo	Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Vlevo/Vpravo.Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.OpakováníChcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.Přeskočení skladbyStisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.Anynet+ / Auto Power LinkFunkce Anynet+ a Auto Power Link se dají zapnout nebo vypnout.Funkce Anynet+ a Auto Power Link lze zapnout a vypnout pomocí tlačítek Vpravo a Vlevo.- Anynet+ : Je-li zařízení Soundbar připojeno k televizoru Samsung kabelem HDMI, můžete je dálkovým ovladačem tohoto televizoru ovládat. Stisknutím a podržením tlačítka Vpravo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Anynet+.- Auto Power Link : Je-li zařízení Soundbar připojeno k vašemu televizoru digitálním optickým kabelem, může se zapínat automaticky při zapnutí televizoru. Stisknutím a podržením tlačítka Vlevo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link.- Funkce Anynet+ / Auto Power Link jsou ve výchozím nastavení zapnuty (ON).ID SETPodržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování k příslušenství).Funkce omezení hlasitostiJe-li při zapnutí napájení nastavena vysoká úroveň hlasitosti, může dojít k poškození sluchu, także pokud je hodnota nastavené hlasitosti vyšší než 20, nastaví se hlasitost na hodnotu 20.- Výchozí hodnota pro omezení hlasitosti je vypnuta. Nastavená hlasitost je zachována i po vypnutí napájení.- Chcete-li toto nastavení změnit, podržte po dobu 5 sekund na dálkovém ovladači stisknuté tlačítkoDolů. Pokud je omezení hlasitosti vypnuto, zobrazí se na předním displeji „V FREE”. Pokud je tato funkce zapnuta, zobrazí se „V LOCK”.
8	Ovládání zvuku	K dispozici máte tyto možnosti:TREBLE, BASSneboAUDIO SYNC.Chcete-li ovládat úroveň výšek a basů, vyberte v Nastavení zvuku možnostTREBLEneboBASSa pomocí tlačítekNahoru/Dolůnastavte hodnotu hlasitosti v rozmezí -6 až +6.Podržením stisknutého tlačítka(Ovládání zvuku)na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítekLevy/Pravýmůžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítekNahoru/Dolůu ní nastavit hodnotu -6 až +6.Není-li obraz a zvuk televizoru a zařízení Soundbar synchronizován, vyberte v Nastavení zvuku možnostAUDIO SYNCa pomocí tlačítekNahoru/Dolůnastavte zpoždění na hodnotu 0–300 milisekund. (Není k dispozici v režimu „USB”.)SlužbaAUDIO SYNCje podporována pouze u některých funkcí.
9	WOOFER	Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost subwooferu na -12 nebo na -6 až +6. Po stisknutí tohoto tlačítka se hlasitost subwooferu nastaví na úroveň 0.
10	VOL	Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost.ZtlumitStisknutím tlačítkaVOLztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače

Máte-li televizor Samsung, můžete nastavit hlasitost Soundbaru pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung.

Nejprve v nabídce televizoru Samsung nastavte zvuk televizoru na externí reproduktory a poté budete moci ovládat hlasitost Soundbaru dálkovým ovladačem Samsung. Další informace najdete v uživatelské příručce k televizoru. Výchozím režimem pro tuto funkci je ovládání dálkovým ovladačem televizoru Samsung. Pokud nemáte televizor Samsung, změnu nastavení této funkce provedte pomocí níže uvedených pokynů.

1. Vypněte Soundbar.

BYE

1. Nechcete-li tuto funkci používat, zatlačte několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „OFF-TV REMOTE“.

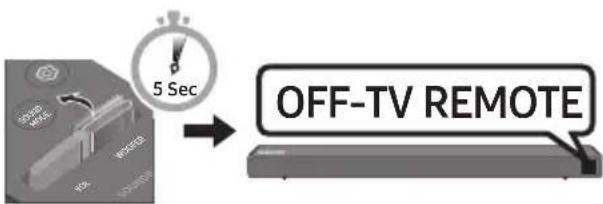

5 Sec OFF-TV REMOTE

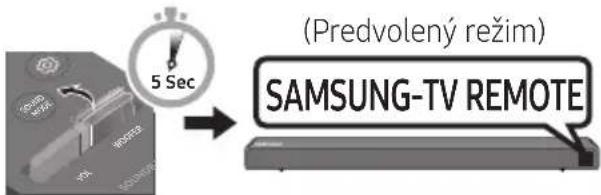

1. Chcete-li Soundbar ovládat dálkovým ovladačem televizoru, zatlačte několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „ALL-TV REMOTE“. Poté v nabídce televizoru vyberte externí reproduktory.

5 Sec ALL-TV REMOTE

1. Chcete-li vrátit Soundbar do výchozího režimu (ovládání dálkovým ovladačem televizoru Samsung), vytlačujte opakovaně tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „SAMSUNG-TV REMOTE“.

(Výchozí režim) SAMSUNG-TV REMOTE

- Při každém podržení tlačítka WOOFER v horní poloze na 5 sekund dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE“ (Výchozí režim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

– Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skryté tlačítko		Referenční strana
Tlačítko dálkového ovladače Funkce
WOOFER	Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim)	Strana 25
[OKYW] (Zdroj)	Párování BT Strana 22
▶II (Přehrát/Pozastavit)	Auto Power Down Zapnuto/Vypnuto (režim AUX)	Strana 23
	Inicializace (pohotovostní režim) Strana 30
	Připraveno pro BT Strana 13
Vlevo	Auto Power Link ON/OFF	Strana 23
Vpravo Anynet+ ON/OFF Strana 23
Nahoru ID SET Strana 23
Dolů	Omezení hlasitosti Zapnuto/Vypnuto	Strana 24
[SDZ6] (Ovládání zvuku)	7 pásmový EQ Strana 24
SOUND MODE	DRC ON/OFF (pohotovostní režim)	Strana 22
	Bluetooth Power Strana 22

Výstupní specifikace pro různé režimy zvukových efektů

Efekt		Vstup	Výstup
			Bez sady bezdrátových zadních reproduktorů	Se sadou bezdrátových zadních reproduktorů
SOUND MODE	STANDARD	2.0 kanály	2.1 kanály	4.1 kanály
		5.1 kanály	2.1 kanály	4.1 kanály
	SURROUND	2.0 kanály	2.1 kanály	4.1 kanály
		5.1 kanály	2.1 kanály	4.1 kanály

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.

09 INSTALACE SADY PRO UPEVNĚNÍ NA STĚNU

Bezpečnostní opatření při montáži

- Montáž provádějte pouze na svislou stěnu.

- Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

- Zkontrolujte, zda je zed' dostatečně silná, aby výrobek unesla. Pokud ne, zed' vyztužte nebo zvolte pro montáž jiné místo.

- Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

- Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat.

- Průměr: M5

– Délka: doporučená délka alespoň 35 mm

- Před montáží zařízení Soundbar na zed' připojte kabely z jednotky do externích zařízení.

- Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem.

Součásti pro upevnění na stěnu

Šablona pro upevnění na stěnu

Držák šroubu (2 ks) Šroub (2 ks)

Držák pro upevnění na stěnu (2 ks)

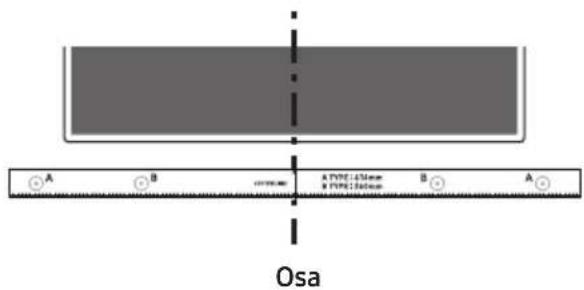

1. Přiložte na plochu stěny Šablona pro upevnění na stěnu.

- Šablona pro upevnění na stěnu musí být umístěna vodorovně.

- Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním.

TV 5 cm a více

1. Vyrovnejte Osu šablony pro upevnění na stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zed'Šablona pro upevnění na stěnu.

- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.

A B Osa A TYPE: 45mm B TYPE: 20mm A B B A Osa

1. Do středu otvorů B-TYPE na obou stranách šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

A B TYPE: 0.1mm TYPE: 0.0mm B A B

1. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

1. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

1. Pomocí 2 Šroubů namontujte na spodní část Soundbaru ve správném směru 2 Nástěnné držáky.

- Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků.

Zadní strana zaříze

Pravý okraj zařízení Soundbar

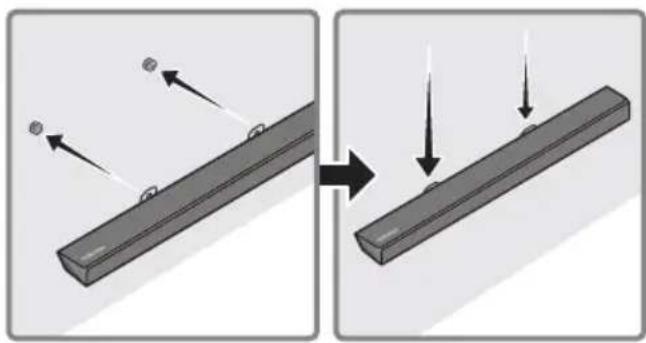

1. Montáž zařízení Soundbar provedte tak, že zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

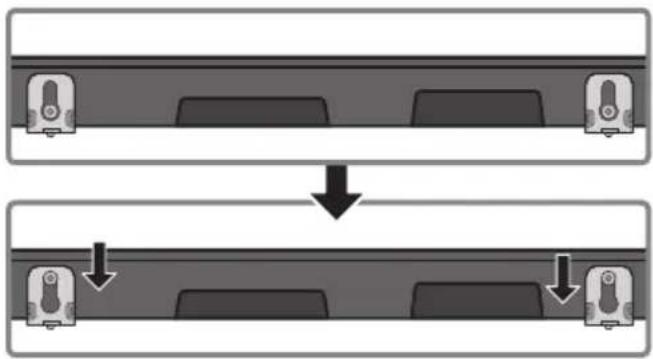

1. Zasuňte Soundbar podle následujícího obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

- Širší (spodní) části Nástěnné držáky nasadte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech.

Společnost Samsung může v budoucnu vydat aktualizace firmwaru pro zařízení Soundbar.

Konektor USB USB (5V 0.5A) Kabel adaptéru microUSB-USB (není součástí balení)

Je-li aktualizace k dispozici, připojte zařízení USB, na kterém je tato aktualizace firmwaru uložena, ke konektoru USB na zařízení Soundbar a můžete firmware aktualizovat.

Další informace o stahování souborů aktualizací najdete na webu společnosti Samsung Electronics (www.samsung.com → Support). Poté zadejte nebo vyberte model vašeho zařízení Soundbar, vyberte možnost Software a aplikace a potom Ke stažení. Názvy položek v možnostech se mohou měnit.

Postup aktualizace

1. Připojte kabel adaptéru microUSB–USB se zástrčkou microUSB (typ B, USB 2.0) na jednom konci a standardní zásuvkou USB 2.0 (typ A) na druhém konci do konektoru microUSB na zařízení Soundbar.

- Kabel adaptéru microUSB–USB se prodává samostatně. Chcete-li si jej zakoupit, obratte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

1. Podle níže uvedených kroků stáhněte software k produktu: Přejděte na web Samsung (samsung.com) → vyhledejte název modelu – vyberte možnost zákaznické podpory (název možnosti se může změnit).

2. Stažený software uložte na USB disk a volbou „Extrahovat sem“ rozbalte složku.

3. Vypněte zařízení Soundbar a připojte USB disk s aktualizací softwaru do zásuvky na kabelu adaptéru Micro USB. Kabel zapojte do USB konektoru zařízení Soundbar.

4. Zapněte zařízení Soundbar. Během 3 minut se zobrazí nápis „UPDATE“ a spustí se aktualizace.

5. Po dokončení aktualizace se zařízení Soundbar vypne. Po dobu 5 sekund stiskněte tlačítko ▶II na dálkovém ovladači. Na displeji se zobrazí „INIT“ a zařízení Soundbar se vypne. Aktualizace je dokončena.

- Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace firmwaru nezdaří, můžete ho aktualizovat znovu.

Pokud se nezobrazí UPDATE

1. Vypněte zařízení Soundbar, odpojte a znovu připojte paměťové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar, znovu jej zapojte a zapněte zařízení Soundbar.

- Pokud Soundbar podporuje audio soubory uložené na pamětovém zařízení, nemusí aktualizace firmwaru fungovat správně.

- Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní jednotka automaticky vypne.

- Po dokončení aktualizace se spustí uživatelské nastavení zařízení Soundbar. Doporučujeme zapsat si všechna nastavení, abyste je po aktualizaci mohli snadno znovu nastavit. Upozorňujeme, že při aktualizaci firmwaru se resetuje také připojení subwooferu. Pokud se připojení k subwooferu po aktualizaci automaticky neobnoví, vyhledejte si informace na straně 6. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda není flash disk poškozen.

- Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

- Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci pamětového zařízení k dispozici.

11 ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Jednotka nejde zapnout.

Je napájecí kabel připojen do zásuvky?

→Zapojte zástrčku napájecího kabelu do zásuvky.

Po stisknutí tlačítka nefunguje příslušná funkce.

Je ve vzduchu statická elektrina?

→ Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte.

V režimu BT dochází k výpadkům zvuku.

→ Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 12 a 18.

Ze zařízení Soundbar není slyšet zvuk.

Je zapnuta funkce Ztlumit?

→ Stisknutím tlačítka VOL tuto funkci zrušíte.

Je hlasitost nastavena na minimální úroveň?

Dálkový ovladač nefunguje.

Nejsou vybité baterie?

→Vyměňte baterie za nové.

Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká?

→ Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar.

Ze subwooferu není slyšet zvuk a bliká na něm červená kontrolka LED.

Tato situace nastává, když subwoofer není připojen k hlavní jednotce Soundbar.

→ Pokuste se subwoofer znovu připojit. (Pokyny naleznete na straně 6.)

Subwoofer vydává hučivý zvuk a viditelně se chvěje.

Pokuste se chvění subwooferu snížit.

→ Pohybem tlačítka WOOFER na dálkovém ovladači nahoru nebo dolů nastavte hlasitost subwooferu. (na -12 nebo na -6 až +6).

12 LICENCE

DOLBY

AUDIO

Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese ([e-mail]).

14 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
  (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
  (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

15 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu HW-N450
USB 5V/0,5A
Hmotnost 2,2 kg
Rozměry (Š x V x H) 904,0 x 55,0 x 80,0 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10 % ~ 75 %
ZESILOVAČJmenovitý výstupní výkon	40W x 4
Podporované formáty pro přehrávání(Zvuk DTS 2.0 je přehráván ve formátu DTS.)	LPCM 2ch, Dolby AudioTM(podporuje Dolby® Digital), DTS
VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍMaximální výkon vysílače (Bluetooth)Maximální výkon vysílače (SRD)	100mW při 2,4GHz – 2,4835GHz25mW při 5,725GHz – 5,825GHz

Název subwooferu PS-WN20
Hmotnost 5,7 kg
Rozměry (Š x V x H) 220,0 x 369,0 x 279,0 mm
ZESILOVAČJmenovitý výstupní výkon	160W

Celkový příkon v pohotovostním režimu (W) 2,9W
BluetoothMetoda deaktivace portu	Chcete-li vypnout funkci Bluetooth Power,podržte stisknuté tlačítko SOUND MODE na délenež 5 sekund.

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
• Hmotnost a rozměry jsou přibližné.

- Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU.

Úplné znění EU prohlášení o shodě najdete na následující internetové adrese:

http://www.samsung.com. Přejděte do části Podpora,

klikněte na Zadejte modelové číslo a zadejte název vašeho modelu.

Toto zařízení může být provozováno ve všech zemích EU.

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

(Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti sjednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Bezpečnostné varovania

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE PREDNÝ (ANI ZADNÝ) KRYT. ZARIADENIE SA NEPOKÚŠAJTE SVOJPOMOCNE OPRAVOVAŤ. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNÍKOVI.

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AA) ____ 2

02 Opis produktu 3

Pripojenie elektrického napájania ____ 5

Pripojenie zariadenia Soundbar k subwooferu ____ 6

– Pripojenie pomocou optického kábla ____ 10
– Pripojenie TV pomocou kábla HDMI ____ 11

Ak sa nezobrazí položka UPDATE ____ 30

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AA)

Posúvajte kryt batérií smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte kryt batérií spät na miesto.

Pripojenie elektrického napájania

① Zapojte napájací kábel do subwooferu.
② Pripojte napájací prúdový kábel do zdroja napájania a následne do zariadenia Soundbar.
3 Zapojte napájací kábel do elektrickej zásuvky.

Ked' po pripojení napájacích káblov k zariadeniu Soundbar a subwooferu zapnete napájanie, subwoofer sa automaticky pripojí k zariadeniu Soundbar.

1. Po zapojení modulu bezdrótového prijímača do elektrickej zásuvky overte, či je v pohotovostnom režime.

Pripojenie pomocou optického kábla

1. Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na zariadení Soundbar ku konektoru OPTICAL OUT na TV.
2. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na dial'kovom ovládaní a potom vyberte režim „D.IN“.

Auto Power Link

Funkcia Auto Power Link automaticky zapne zariadenie Soundbar pri zapnutí TV.

1. Na dialkovom ovládaní stlačte tlačidlo ✝ PAIR a potvrd'te režim „BT PAIRING“.

(ALEBO)

a. Stlačte tlačidlo (Zdroj) na pravom paneli a zvol'te možnosť „BT“. Zmeňte položku „BT“ na „BT READY“.
b. Ked'sa objaví „BT READY“, stlačte a na viac než 5 sekúnd podržte tlačidlo 📄 (Zdroj) na pravom paneli zariadenia Soundbar, kým sa nezobrazí položka „BT PAIRING“.

- Ked'je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Nxxx N-Series“), vymažte ho.
  • Následne zopakujte kroky 1 až 3.

POZNÁMKA

- Po prvom pripojení zariadenia Soundbar k televízoru použite režim „BT READY” na opätovné pripojenie.

2 Zvukový kábel (AUX)

1. Adaptérový kábel Micro USB – USB so zástrčkou Micro USB rozhrania USB 2.0 (typ B) na jednom konci a štandardnou zásuvkou rozhrania USB 2.0 (typ A) na druhom konci pripojte ku konektoru Micro USB na zariadení Soundbar.

1. Na dial'kovom ovládaní stlačte tlačidlo ✝ PAIR a potvrd'te režim „BT PAIRING“.

- Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Nxxx N-Series“), vymažte ho.

• Následne zopakujte kroky 1 až 2.

POZNÁMKA

- Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar Nxxx N-Series“ v zozname vyhladaných zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“.

Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na dialkovom ovládaní a nastavte iný režim s výnimkou režimu „BT“.

- Spárujte zariadenie Soundbar so zariadením s rozhraním Bluetooth, pričom zachovajte malú vzdialenost.

1. Ak chcete vrátit zariadenie Soundbar do predvoleného režimu (ovládanie pomocou dial'kového ovládača televízora Samsung), opakovane stlačte a podržte tlačidlo WOOFER na 5 sekúnd, kým sa na displeji nezobrazí nápis „SAMSUNG-TV REMOTE“.

(Predvolený režim) SAMSUNG-TV REMOTE

– Vždy, ked' potlačíte tlačidlo WOOFER nahor a podržíte ho na 5 sekúnd, režim sa prepne v nasledujúcom poradí:

„SAMSUNG-TV REMOTE“ (Predvolený režim) → „OFF-TV REMOTE” → „ALL-TV REMOTE“.

1. Adaptérový kábel Micro USB – USB so zástrčkou Micro USB rozhrania USB 2.0 (typ B) na jednom konci a štandardnou zásuvkou rozhrania USB 2.0 (typ A) na druhom konci pripojte ku konektoru Micro USB na zariadení Soundbar.

Ak sa nezobrazí položka UPDATE

Je napájací kábel pripojený do zásuvky?

→Pripojte sietovú zástrčku do zásuvky.

Je hlasitost nastavená na minimum?

→Upravte hlasitost.

Dial'kové ovládanie nefunguje.

Sú batérie vybité?

→Vymeňte ich za nové batérie.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad)
