NÁVOD NA OBSLUHU HWN460 SAMSUNG

[Správná likvidace baterií v tomto výrobku]

Správná likvidace výrobku

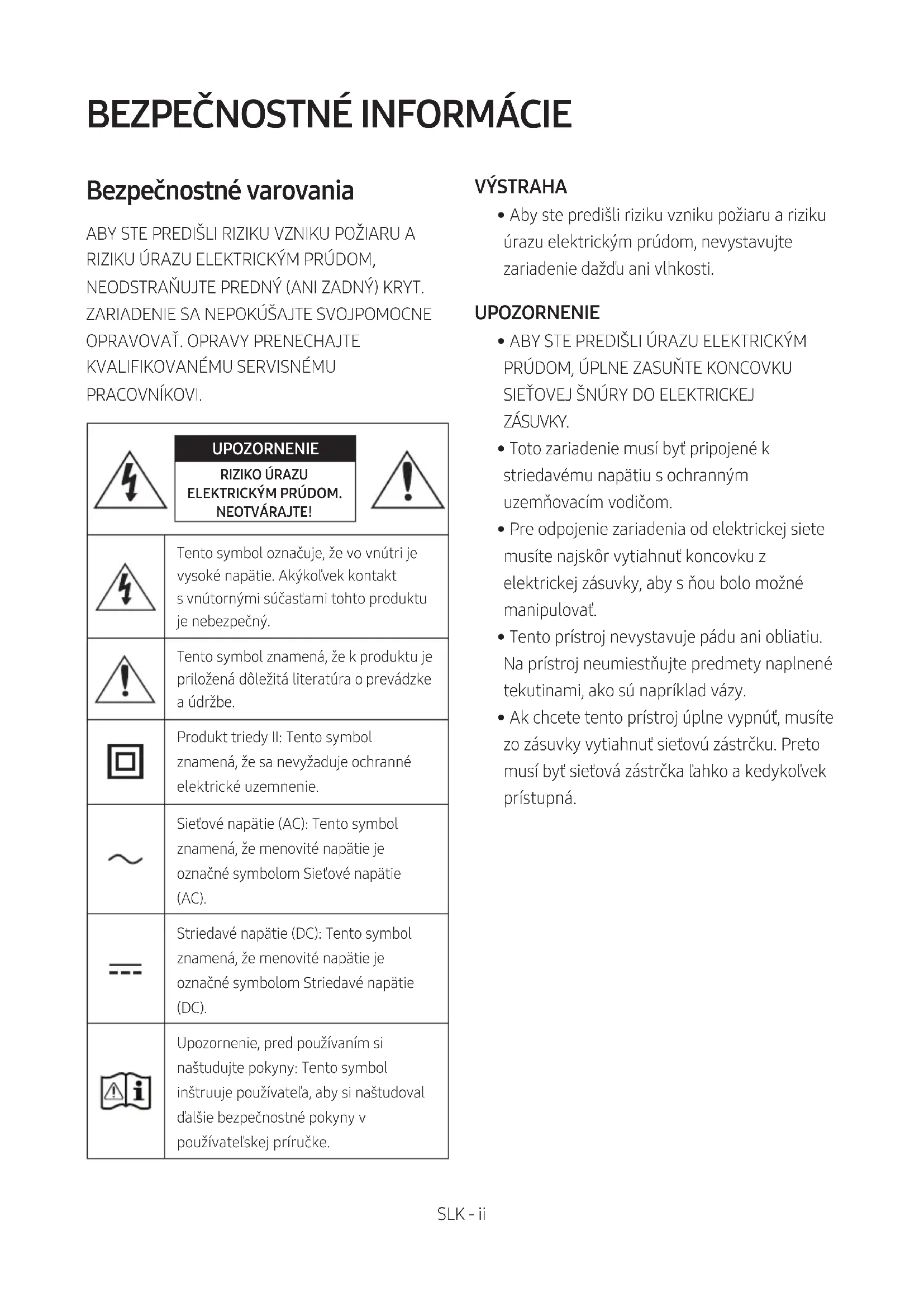

	UPOZORNENIERIZIKO ÚRAZUELEKTRICKÝM PRÚDOM.NEOTVÁRAJTE!
	Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkol'vek kontakt s vnútornými súčasťami tohto produktu je nebezpečný.
	Tento symbol znamená, že k produktu je priložená dôležitá literatúra o prevádzke a údržbe.
	Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.
	Sietové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sietové napätie (AC).
	Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).
	Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používatel'a, aby si naštudoval dálšie bezpečnostné pokyny v používatel'skej príručke.

UPOZORNENIE

VÝSTRAHA

- Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie daždu ani vlhkosti.

UPOZORNENIE

• ABY STE PREDIŠLI ÚRAZU ELEKTRICKÝM PRÚDOM, ÚPLNE ZASUŇTE KONCOVKU SIEŤOVEJ ŠNÚRY DO ELEKTRICKEJ ZÁSUVKY.
• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.
• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.
• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.
• Ak chcete tento prístroj úplne vypnút, musíte zo zásuvky vytiahnuť sietovú zástrčku. Preto musí byť sietová zástrčka lahko a kedykolvek prístupná.

1. Uistite sa, že prívod striedavého prúdu vo vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identifikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnút, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky. Vrcholové napätie by kvôli bleskom mohlo poškodit zariadenie.

3. Jednotku nevystavujte priamemu slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobit prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkostou (napr. vázy), nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnút kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

5. Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte. V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

INFORMÁCIE O TEJTO PRÍRUČKE

Používatelská príručka má dve časti: túto základnú papierovú POUŽÍVATELŠKÚ PRÍRUČKU a podrobnú ÚPLNÚ PRÍRUČKU, ktorú si môžete stiahnuť.

V tejto príručke nájdete bezpečnostné pokyny, informácie o inštalácii produktu, o jeho súčastiach, pripojeniach, ako aj špecifikácie produktu.

ÚPLNÁ PRÍRUČKA je dostupný cez online centrum zákazníčkej podpory spoločnosti Samsung nasnímaním QR kódu. Na zobrazenie manuálu na osobnom počítači alebo na mobilnom zariadení si manuál stiahnite vo formáte dokumentu z webovej lokality spoločnosti Samsung. (http://www.samsung.com/support)

Dizajn a špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

OBSAH

01 Kontrola súčastí 2

Predný panel/pravý bočný panel zariadenia Soundbar 3

Spodný panel zariadenia Soundbar 4

03 Pripojenie zariadenia Soundbar 5

• Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar 6
• Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia ____ 7

Pripojenie súpravy SWA-8500S k zariadeniu Soundbar (predáva sa samostatne) 8

04 Pripojenie k TV 10

Spôsob 1. Pripojenie pomocou kábla ____ 10

Spôsob 2. Bezdrôtové pripojenie ____ 12

- Pripojenie TV pomocou rozhrania Bluetooth ____ 12

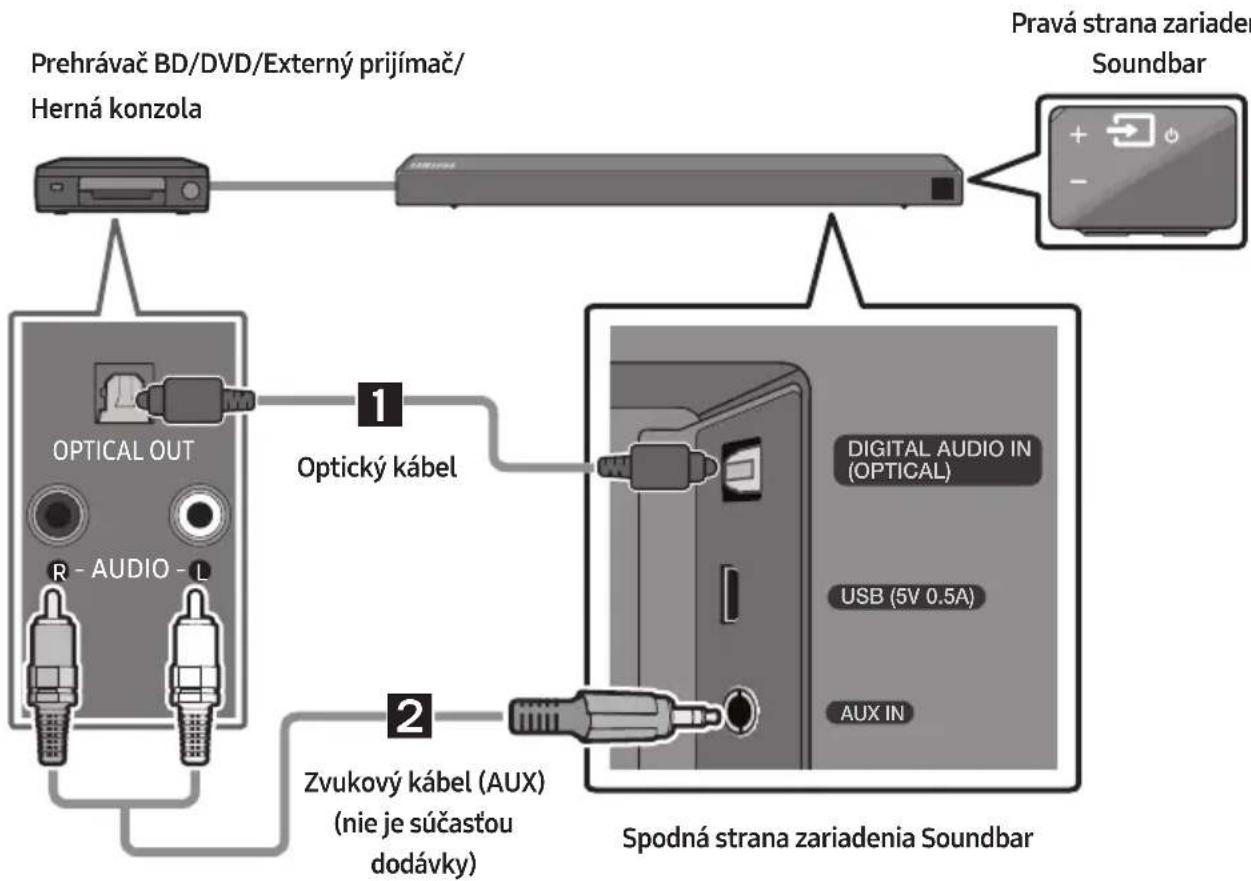

05 Pripojenie externého zariadenia 14

Pripojenie pomocou optického alebo analógového zvukového kábla (AUX) ____ 14

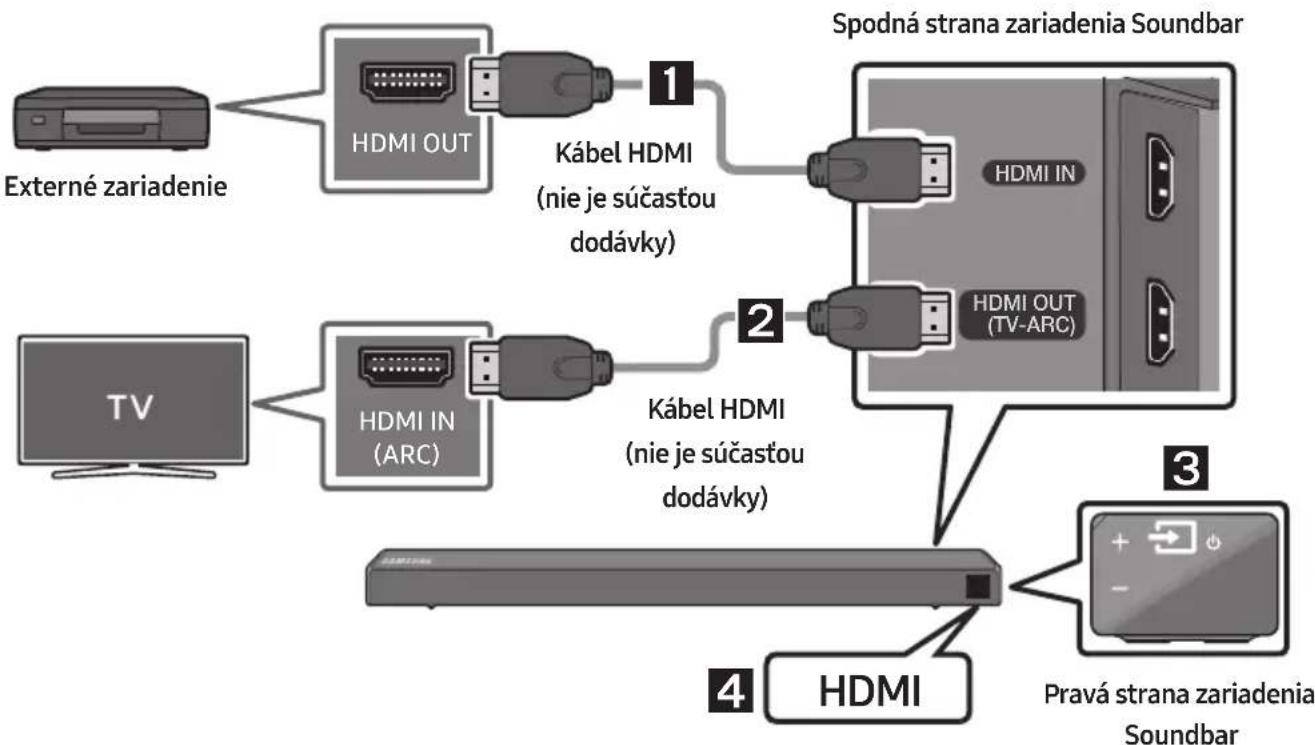

Pripojenie pomocou kábla HDMI 15

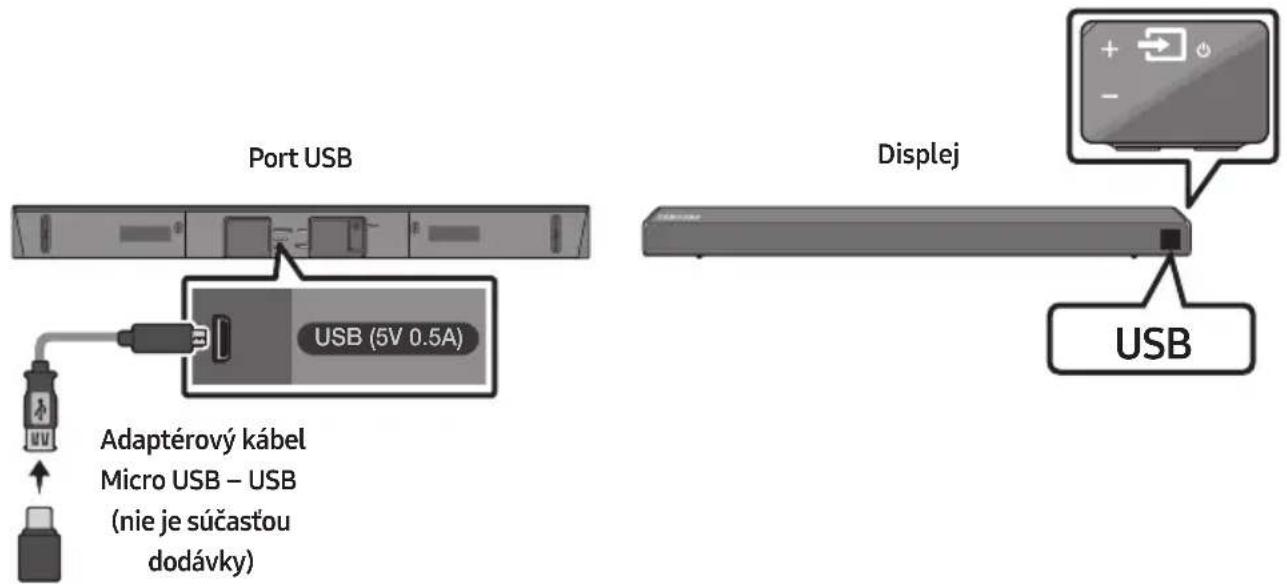

06 Pripojenie úložného zariadenia USB 16

07 Pripojenie mobilného zariadenia 18

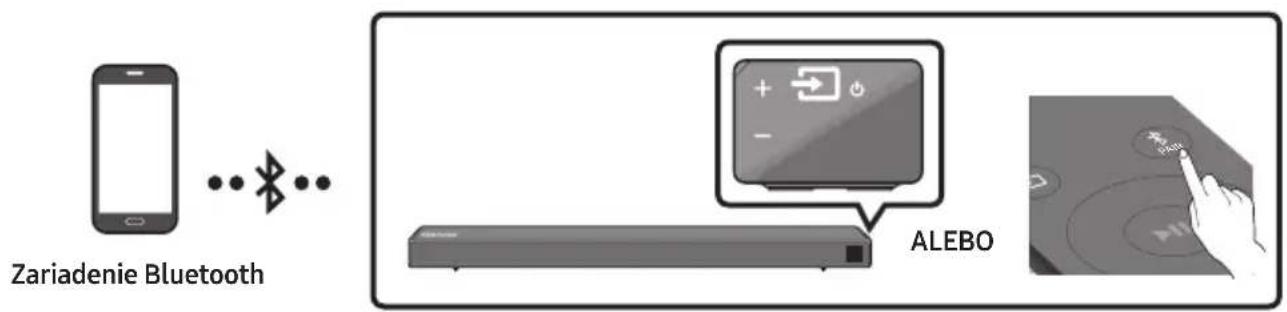

Pripojenie pomocou rozhrania Bluetooth 18

Používanie aplikácie Samsung Audio Remote ____ 21

– Inštalácia aplikácie Samsung Audio Remote ____ 21
- Spustenie aplikácie Samsung Audio Remote ____ 21

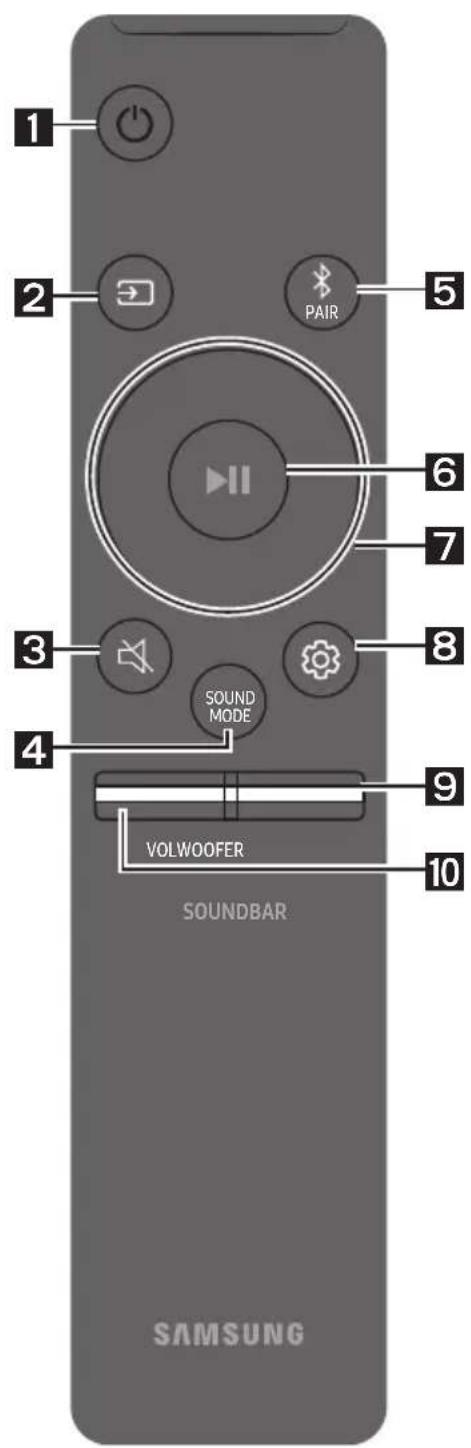

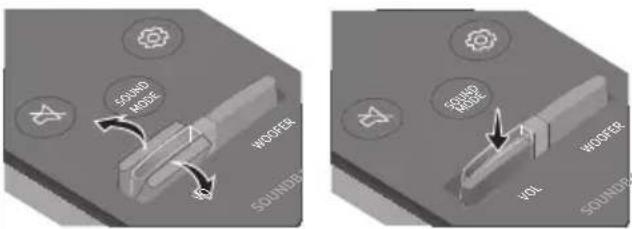

08 Používanie dialkového ovládania 22

Spôsob používania dial'kového ovládania ____ 22

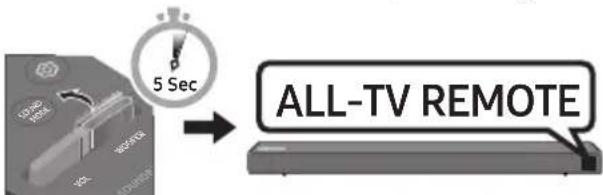

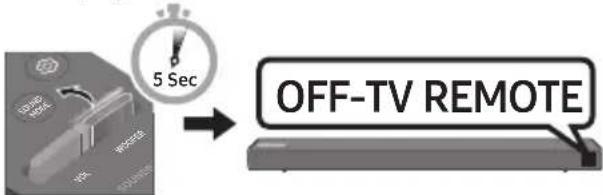

Nastavenie hlasitosti zariadenia Soundbar pomocou dialkového ovládania TV 25

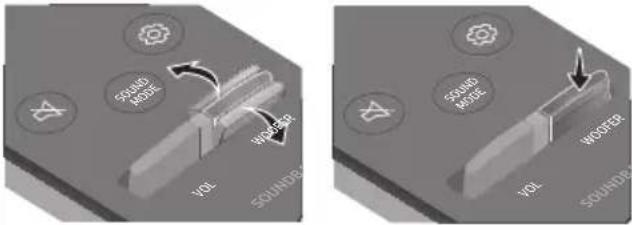

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) 26

Špecifikácie výstupu pre rôzne režimy zvukových efektov ____ 26

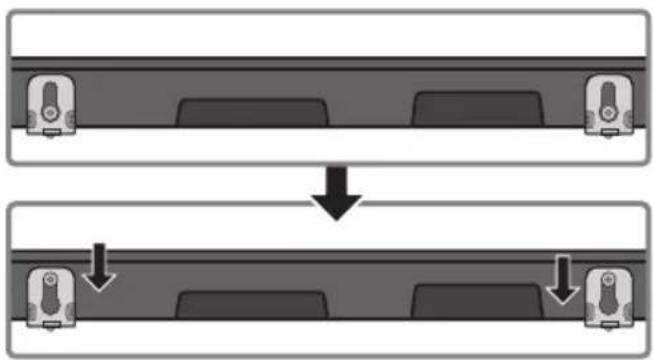

09 Inštalácia nástenného držiaka 27

Upozornenia k inštalácii 27

Súčasti na montáž na stenu ____ 27

10 Aktualizácia softvéru 29

Postup pri aktualizácii 30

11 Riešenie problémov 31

12 Licencie 32

13 Poznámka k licencii s otvoreným zdrojovým kódom 32

14 Dôležitá poznámka ohľadom servisu 32

15 Špecifikácie a príručka 33

Technické údaje 33

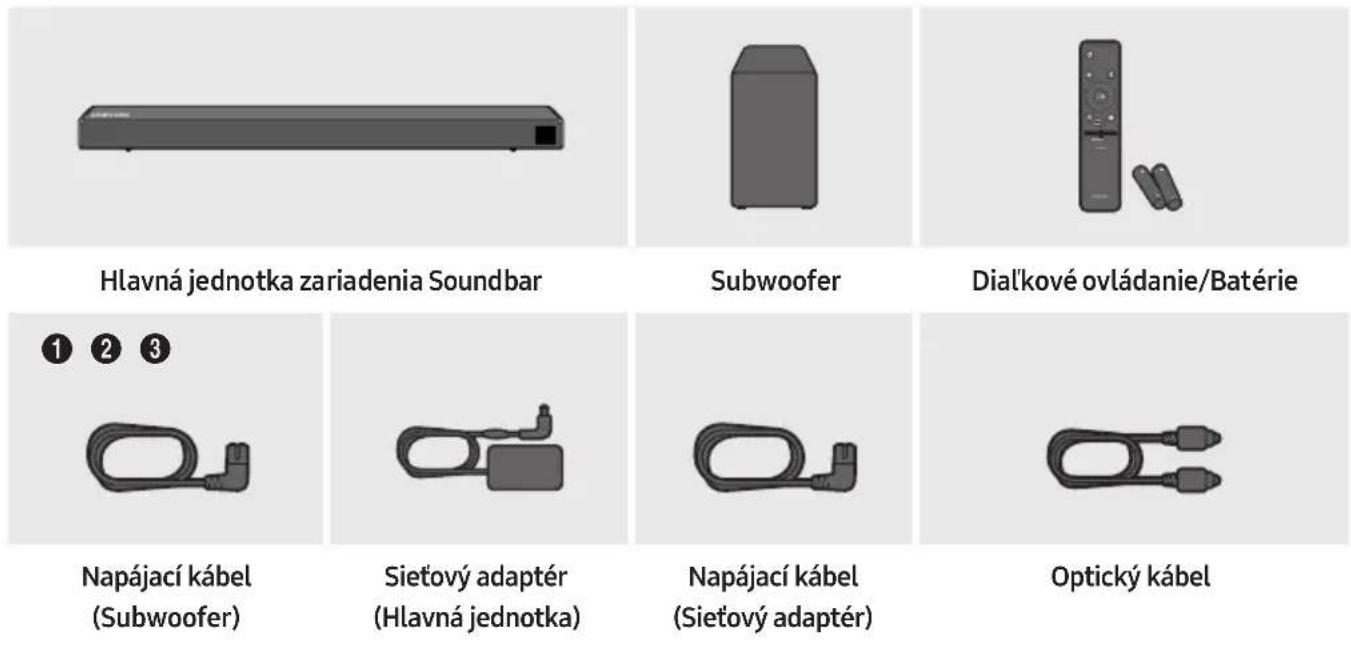

01 KONTROLA SÚČASTÍ

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : Spodná časť Hlavnej Jednotky Zariadenia Soundbar)
• Kroky na pripojenie napájania sú označené (1, 2, 3). Ďalšie informácie o pripojení napájania nájdete na strane 5.
• Súčasti na montáž zariadenia Soundbar na stenu nájdete na strane 27.
• Ak si želáte zakúpiť doplnkové súčasti alebo volitelné káble, obráťte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.
• Vzhľad príslušenstva sa môže mierne odlišovat od vyššie uvedených obrázkov.

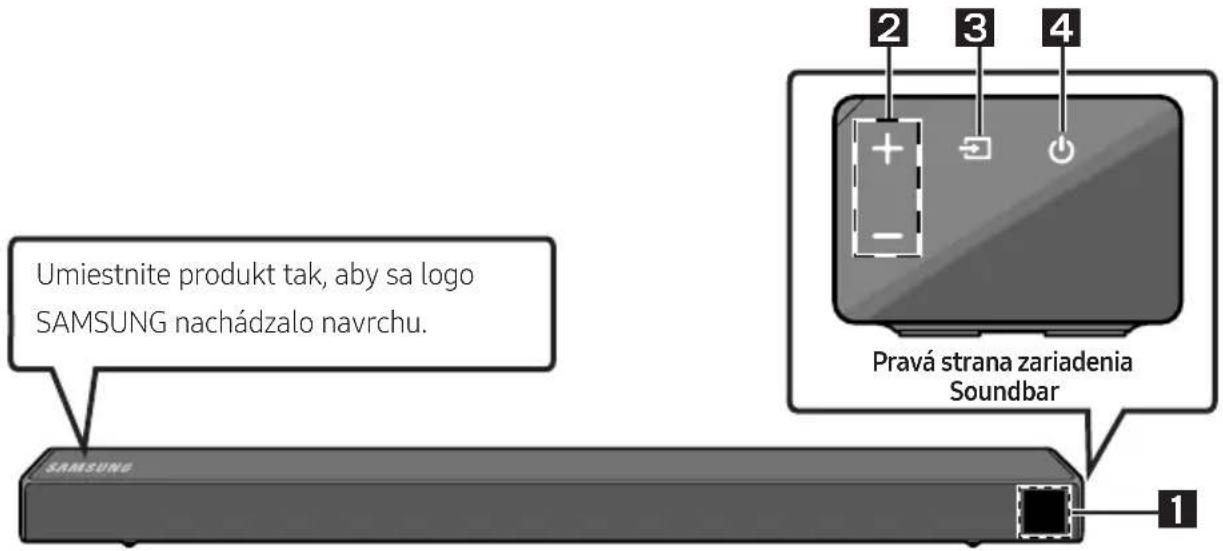

Predný panel/pravý bočný panel zariadenia Soundbar

Umiestnite produkt tak, aby sa logo SAMSUNG nachádzalo navrchu. Pravá strana zariadenia Soundbar 1

1	DisplejZobrazuje stav a aktuálny režim produktu.
2	Tlačidlo +/- (Hlasitost)Slúži na nastavenie hlasitosti.Pri nastavovaní sa úroveň hlasitosti zobrazí na prednom displeji zariadenia Soundbar.
3	Tlačidlo (Zdroj)Slúži na výber vstupného režimu zdroja.
	Vstupný režim Displej
	Optický digitálny vstup D.IN
	Vstup ARC (HDMI OUT)	D.IN → TV ARC (automatická konverzia)
	Vstup AUX AUX
	Vstup HDMI HDMI
	Režim BLUETOOTH BT
	Režim USB USB
	Ak chcete zapnút režim „BT PAIRING“, prepnite zdroj na režim „BT“ a potom stlačte a podržte tlačidlo (Zdroj) na viac ako 5 sekúnd.
4	Tlačidlo (Napájanie)Slúži na zapnutie a vypnutie napájania.

• Ked' zapojíte sietový kábel, tlačidlo napájania bude fungovať za 4 až 6 sekúnd.
• Ked' zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.
• Ak si chcete vychutnat' iba zvuk zo systému Soundbar, musíte vypnút reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obrátte sa na návod na použitie dodaný s vašim televízorom.

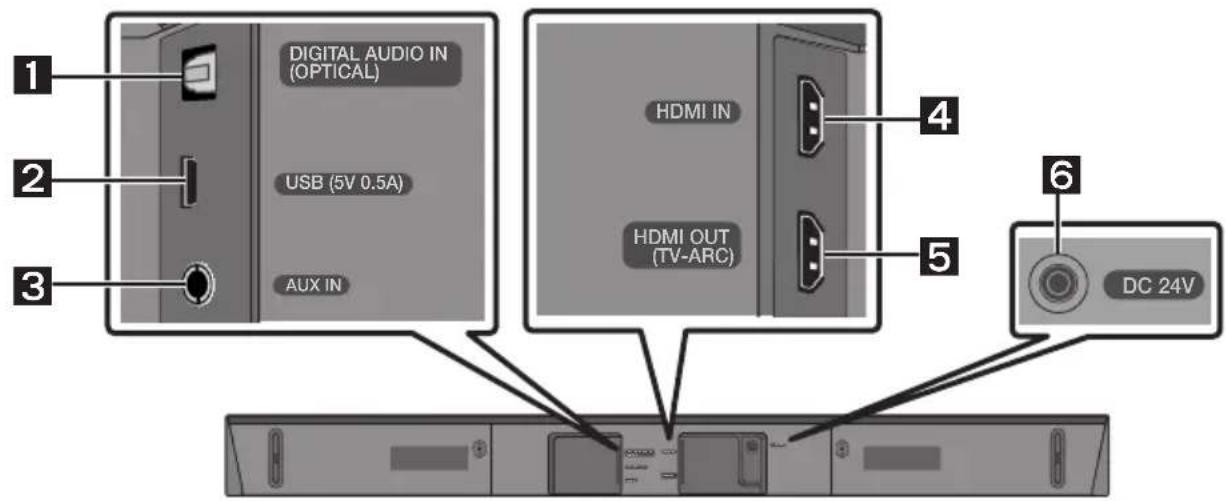

Spodný panel zariadenia Soundbar

1 DIGITAL AUDIO IN (OPTICAL) 2 USB (5V 0.5A) 3 AUX IN HDMI IN HDMI OUT (TV-ARC) 4 5 6 DC 24V

1	DIGITAL AUDIO IN (OPTICAL)Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.

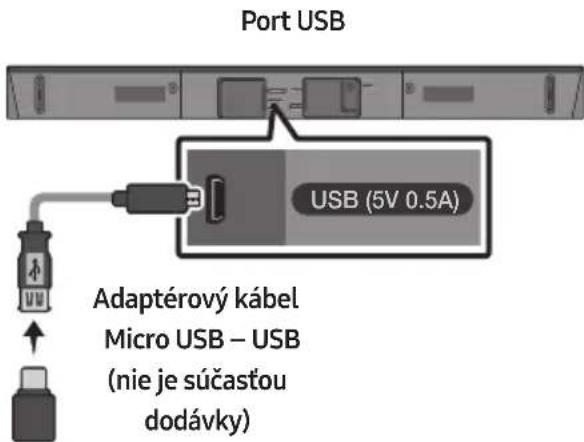

2	USB (5V 0.5A)Slúži na pripojenie zariadenia USB na prehrávanie hudobných súborov uložených na zariadení USB prostredníctvom zariadenia Soundbar.
3	AUX INSlúži na pripojenie k analógovému výstupu externého zariadenia.
4	HDMI INSlúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI. Slúži na pripojenie k výstupu HDMI externého zariadenia.
5	HDMI OUT (TV-ARC)Slúži na pripojenie ku konektoru HDMI (ARC) na televízore.
6	DC 24V (Prívod napájania)Slúži na pripojenie sietového adaptéra.

• Pri odpájaní napájacieho kábla sietového adaptéra zo sietovej zásuvky potiahnite za zástrčku. Netahajte za kábel.
• Nepripájajte túto jednotku ani iné súčasti k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.

03 PRIPOJENIE ZARIADENIA SOUNDDBAR

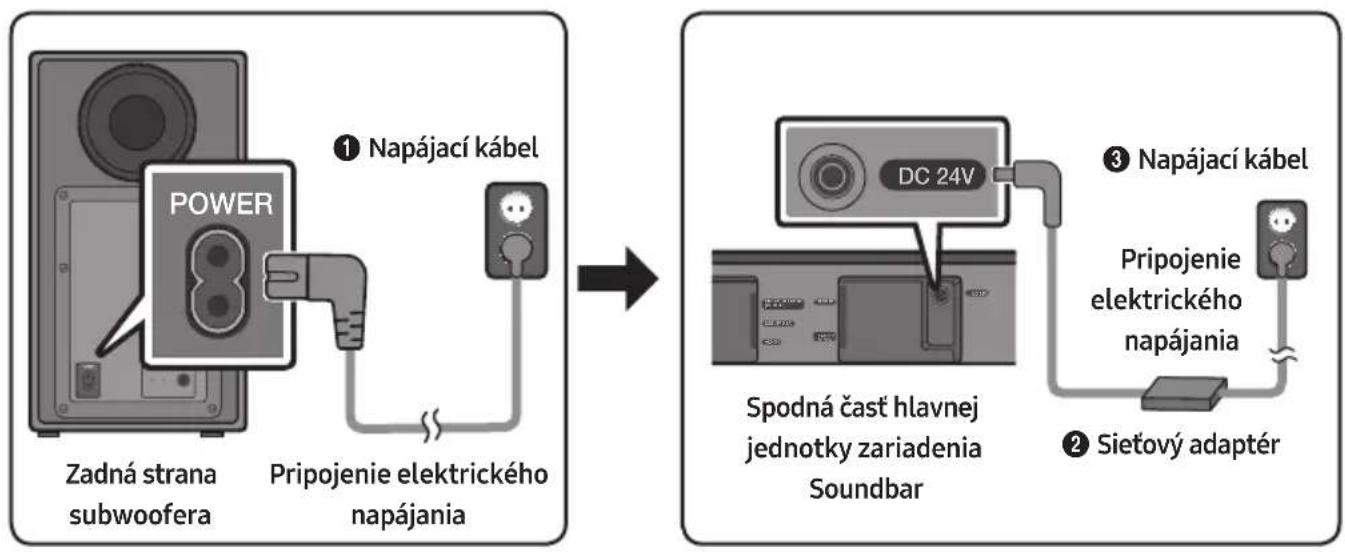

Pomocou napájacích súčastí (①, ②, ③) zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí:

Pozrite si nákresy uvedené nižšie.

- Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar)

- Uistite sa, že sietový adaptér je položený naplocho na stole alebo na podlahe. Ak umiestnite sietový adaptér v zavesenej polohe so vstupom pre kábel striedavého prúdu otočeným smerom nahor, voda alebo iné cudzie látky by mohli preniknút do adaptéra a spôsobit jeho poruchu.

Ked'je pripojený subwoofer, môžete si vychutnat hlboký basový zvuk.

Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar

- Po dokončení automatického spárovania sa rozsvietia modré indikátory na zadnej strane subwoofera.

Indikátory LED na zadnej strane subwoofera

LIndikátor LED	Stav Opis Riešenie
Modrý	Svieti	Úspešne pripojené(normálna prevádzka)	-
	Bliká Obnovuje sa pripojenie		Skontrolujte, či je napájací kábel priložený k hlavnej jednotke zariadenia Soundbar správne pripojený alebo počkajte 5 minút. Ak blikanie pretrváva, pokúste sa subwoofer pripojiť manuálne. Pozrite si stranu 7.
Červený Sveti		Pohotovostný režim (hlavná jednotka zariadeniaSoundbar je vypnutá)	Skontrolujte, či je napájací kábel správne pripojený ku hlavnej jednotke zariadeniaSoundbar.
		Pripojenie zlyhalo	Zopakujte pripojenie. Pozrite si pokyny k manuálnemu pripojeniu na strane 7.
Červený a modrý	Bliká Porucha		Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedené v tejto príručke.

Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia

Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.

• Uistite sa, že je zariadenie Soundbar zapnuté.

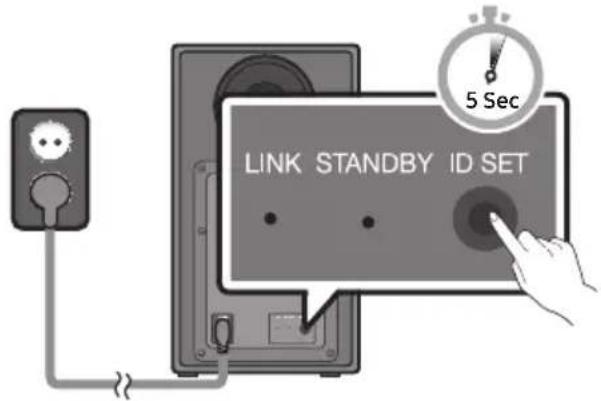

• Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.

- Červený indikátor na zadnej strane subwoofera zhasne a začne blikat' modrý indikátor.

LINK STANDBY ID SET 5 Sec

Zadná strana subwoofera

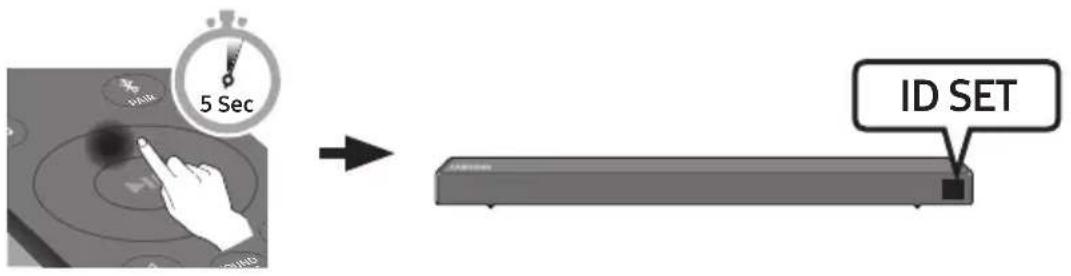

1. Stlačte a podržte tlačidlo Hore na dial'kovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončite ID SET, zariadenie Soundbar sa automaticky zapne.

Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikat a rozsvieti sa neprerušovane modrou farbou.

POZNÁMKY

• Nepripájajte napájací kábel tohto produktu alebo televízora k sietovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčastami.
• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnút napájanie a odpojit napájací kábel.
• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekol'kokrát zabliká na modro a potom sa rozsvieti na červeno.
• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu (5,8 GHz) ako zariadenie Soundbar, v dôsledku rušenia môže dôjst k prerušeniu zvuku.
• Maximálna vzdialenost na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšit v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byt nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu.

UPOZORNENIA

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkostou.
• Na optimálny poslucháčsky zážitok sa uistite, že v priestore okolo bezdrôtového subwoofera a modulu bezdrôtového prijímača (predáva sa samostatne) sa nenachádzajú žiadne prekážky.

Pripojenie súpravy SWA-8500S k zariadeniu Soundbar (predáva sa samostatne)

Prejdite na skutočný bezdrôtový priestorový zvuk pripojením súpravy bezdrôtového zadného reproduktora Samsung (SWA-8500S) k zariadeniu Soundbar (predáva sa samostatne).

1. Pripojte modul bezdrôtového prijímača k 2 priestorovým reproduktorom.

– Káble reproduktorov sú farebne označené.

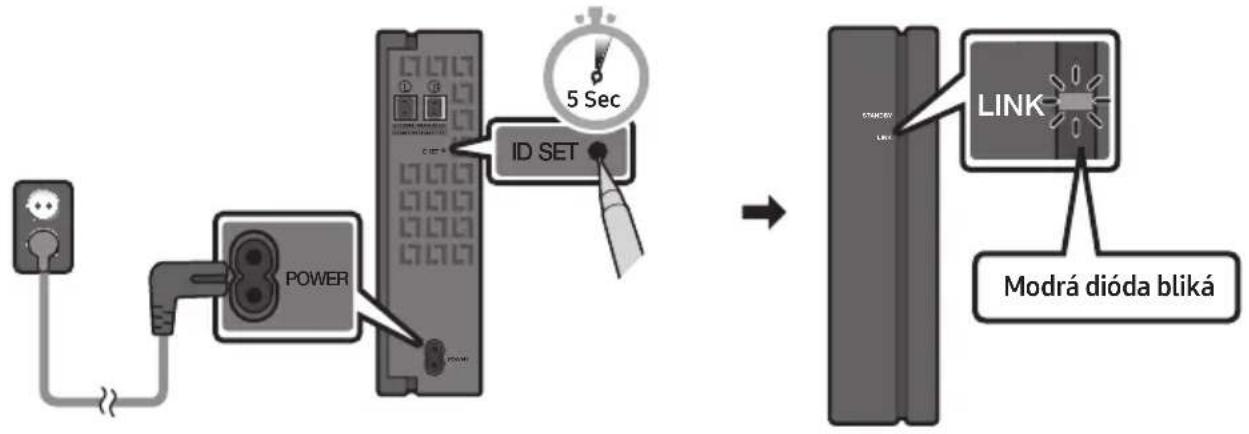

- LED indikátor LINK (modrý LED indikátor) na module bezdrôtového prijímača bliká. Ak LED indikátor nebliká, stlačte tlačidlo ID SET na zadnej strane modulu bezdrôtového prijímača hrotom pera na 5 – 6 sekúnd, kým LED indikátor LINK nezačne blikať (na modro). Viac informácií o LED indikátore nájdete v užívatel'skej príručke pre model SWA-8500S.


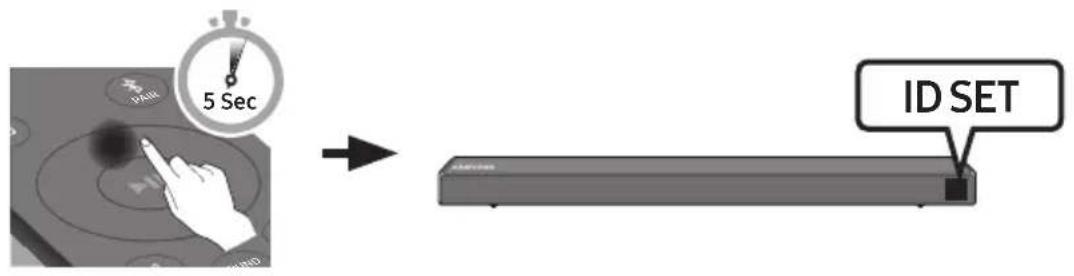

1. Stlačte a podržte tlačidlo Hore na dialkovom ovládači dlhšie ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

3. Ked'ukončíte IDSET, zariadenie Soundbar sa automaticky zapne.

- Ak zariadenie Soundbar počas pripájania k zariadeniu SWA-8500S práve prehráva hudbu, zo subwooferu sa môže krátko ozvať praskanie počas dokončenia spojenia.

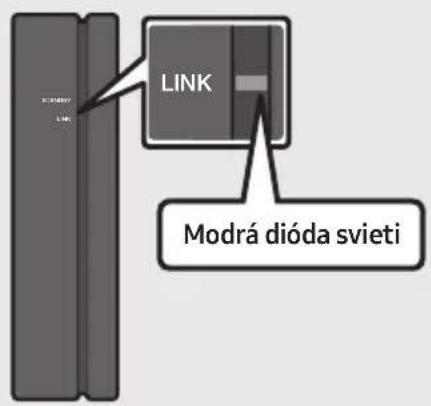

1. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

LINK Modrá dióda svieti

Po vytvorení spojenia medzi zariadením Soundbar a modulom bezdrôtového prijímača LED dióda LINK prestane blikat a rozsvieti sa neprerušovane modrou farbou.

1. Ak sa pripojenie zariadenia SWA-8500S nepodarilo, zopakujte postup od kroku 2.

04 PRIPOJENIE K TV

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

- Ked'je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládat pomocou dial'kového ovládania televízora.

• Túto funkciu podporujú televízory Samsung Smart TV 2017 a novšie, ktoré podporujú rozhranie Bluetooth, ked'sa zariadenie Soundbar pripojí k televízoru pomocou optického kábla.
• Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku.

Spôsob 1. Pripojenie pomocou kábla

Pokial'su signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (Ponuka sa môže líšiť v závislosti od výrobcu televízora.)

1. Pomocou digitálneho optického kábla pripojte zariadenie Soundbar a TV.
2. Funkciu Auto Power Link pri pripojení môžete zapnút alebo vypnút stlačením tlačidla Vlavo na dialkovom ovládači po dobu 5 sekúnd.

- Funkcia Auto Power Link pri pripojení je predvolene ON.

(Ak chcete túto funkciu vypnút, podržte tlačidlo Vlavo na dialkovom ovládači po dobu 5 sekúnd.)

• V závislosti od pripojeného zariadenia nemusí funkcia Auto Power Link pracovat.
• Táto funkcia je dostupná len v režime „D.IN“.

1. Ked'je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI (nie je súčastou dodávky) podla znázornenia na obrázku.
2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie Soundbar bude prehrávat zvuk TV.

- Ak nie je počut zvuk TV, stlačením tlačidla (Zdroj) na dialkovom ovládaní alebo na pravej strane zariadenia Soundbar nastavte režim „D.IN“. Na obrazovke sa postupne zobrazia položky „D.IN“ a „TV ARC“ a bude sa prehrávať zvuk TV.

• Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel HDMI (nie je súčastou dodávky) pripojený ku správnemu portu.
• Pomocou tlačidiel hlasitosti na dial'kovom ovládaní TV môžete zmenit hlasitost zariadenia Soundbar.

POZNÁMKY

• HDMI je rozhranie, ktoré umožňuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.
• Ak sa na televízore nachádza port ARC, pripojte kábel HDMI k portu HDMI IN (ARC).
• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.
• Funkcia Anynet+ musí byt zapnutá.
• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC.

Spôsob 2. Bezdrôtové pripojenie

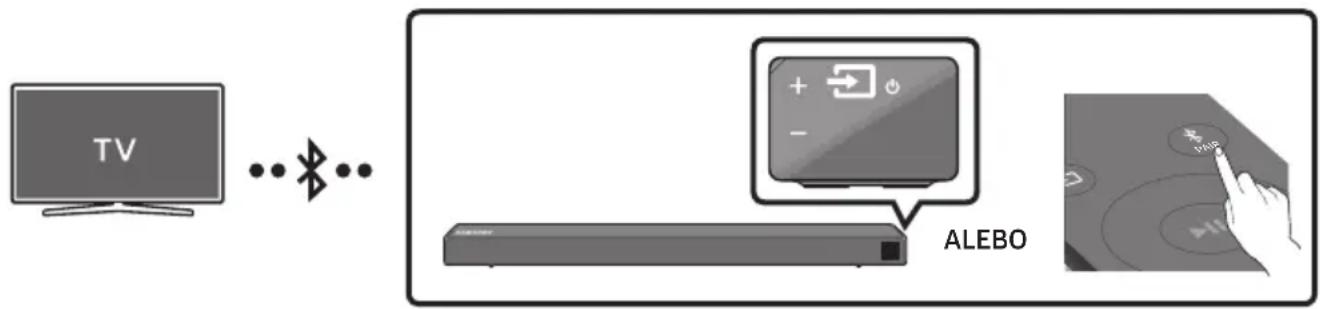

Pripojenie TV pomocou rozhrania Bluetooth

Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

- Naraz možno pripojiť len jeden TV.

Prvé pripojenie

1. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)

2. Vyberte položku „[AV] Samsung Soundbar Nxxx N-Series“ zo zoznamu na obrazovke TV.

Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

1. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.

Ak pripojenie zariadenia zlyhá

Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na dialkovom ovládaní a nastavte iný režim ako „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoved' zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)
• Ak chcete zrušit automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením Soundbar a televízorom, stlačte tlačidlo ▶II (Prehrávanie/Pozastavenie) na dialkovom ovládači na 5 sekúnd, ked'je zariadenie Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté)

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhl'adávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dial’kovom ovládači alebo stlačte a podržte tlačidlo 📄 (Zdroj) na pravej strane zariadenia Soundbar na viac ako 5 sekúnd, ked’je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhladávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
– ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth,
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

05 PRIPOJENIE EXTERNÉHO ZARIADENIA

Externé zariadenie môžete pripojiť pomocou káblovej alebo bezdrôtovej siete, aby bolo možné prehrávať zvuk externého zariadenia prostredníctvom zariadenia Soundbar.

Pripojenie pomocou optického alebo analógového zvukového kábla (AUX)

1 Optický kábel

Pomocou digitálneho optického kábla pripojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavnej jednotke ku konektoru OPTICAL OUT zdrojového zariadenia.
② Vyberte režim „D.IN“ stlačením tlačidla ➞ (Zdroj) na pravom bočnom paneli alebo na dialkovom ovládaní.

Pomocou zvukového kábla pripojte konektor AUXIN (zvuk) na hlavnej jednotke ku konektoru AUDIO OUT na zvukovom zariadení.
② Vyberte režim „AUX“ stlačením tlačidla ➞ (Zdroj) na pravom bočnom paneli alebo na dial'kovom ovládaní.

Pripojenie pomocou kábla HDMI

1. Pomocou kábla HDMI (nie je súčastou dodávky) pripojte konektor HDMI IN na zadnej strane produktu ku konektoru HDMI OUT na vašom digitálnom zariadení.
2. Pomocou kábla HDMI (nie je súčasťou dodávky) pripojte konektor HDMI OUT (TV-ARC) na zadnej strane produktu ku konektoru HDMI IN na TV.
3. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na dialkovom ovládaní a potom vyberte položku „HDMI”.
4. Režim „HDMI“ sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.

06 PRIPOJENIE ÚLOŽNÉHO ZARIADENIA USB

Prostredníctvom zariadenia Soundbar môžete prehrávať hudobné súbory uložené v pamätových zariadeniach USB.

Port USB USB (5V 0.5A) Adaptérový kábel Micro USB – USB (nie je súčastou dodávky) Displej USB

- Adaptérový kábel Micro USB – USB sa predáva samostatne. V prípade záujmu o zakúpenie sa obrátte na servisné stredisko spoločnosti Samsung alebo na stredisko starostlivosti o zákazníkov spoločnosti Samsung.

1. Zariadenie USB pripojte ku koncu adaptérového kábla so zásuvkou.

2. Stlačte tlačidlo (Zdroj) na pravom bočnom paneli alebo na dial'kovom ovládaní a potom vyberte položku „USB“.

3. Na displeji sa zobrazí položka „USB“.

4. Prehrajte hudobné súbory uložené v pamätovom zariadení USB prostredníctvom zariadenia Soundbar.

- Zariadenie Soundbar sa automaticky vypne (funkcia automatického vypnutia), ak sa počas viac ako 5 minút nepripojilo žiadne zariadenie USB.

Zoznam kompatibility

Prípona	Kodek	Vzorkovacia frekvencia	Dátový tok
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80 ~ 320 KB/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320 KB/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320 KB/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320 KB/s
*.wma Wave_Format	MSAudio1 16KHz ~ 48KHz 56 ~ 128 KB/s
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128 KB/s
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320 KB/s
	AAC-LC	16KHz ~ 96KHz	128 ~ 192 KB/s5.1-kanálový 320 KB/s
	HE-AAC	24KHz ~ 96KHz	48 ~ 64 KB/s5.1-kanálový 160 KB/s
*.wav	-	16KHz ~ 48KHz	až do 3000 KB/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500 KB/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	až do 3000 KB/s

• Ak sa na zariadení USB nachádza príliš mnoho priečinkov a súborov, prístup k nim a prehrávanie pomocou zariadenia Soundbar môže určitý čas trvať.

07 PRIPOJENIE MOBILNÉHO ZARIADENIA

Pripojenie pomocou rozhrania Bluetooth

Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

- Súčasne nemožno pripojit viac než jedno zariadenie Bluetooth.

Zariadenie Bluetooth ALEBO

Prvé pripojenie

(ALEBO) a. Stlačte tlačidlo (Zdroj) na pravom paneli a zvol'te možnosť „BT“. Zmeňte položku „BT“ na „BT READY“.

b. Ked'sa objaví „BT READY“, stlačte a na viac než 5 sekúnd podržte tlačidlo (Zdroj) na pravom paneli zariadenia Soundbar, kým sa nezobrazí položka „BT PAIRING“.

1. Vyberte položku „[AV] Samsung Soundbar Nxxx N-Series“ zo zoznamu.

- Ked'je zariadenie Soundbar pripojené k zariadeniu Bluetooth, na prednom displeji sa zobrazí text [Názov zariadenia Bluetooth] → „BT“.

1. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného pomocou rozhrania Bluetooth.

Ak pripojenie zariadenia zlyhá

- Po prvom pripojení zariadenia Soundbar k mobilné zariadenie použite režim „BT READY” na opätovné pripojenie.

V čom spočíva rozdiel medzi možnostami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhladávať predtým pripojené televízory alebo pripojit predtým pripojené mobilné zariadenie k zariadeniu Soundbar.
• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo ✝ PAIR na dial’kovom ovládači alebo stlačte a podržte tlačidlo 📄 (Zdroj) na pravej strane zariadenia Soundbar na viac ako 5 sekúnd, keď je zariadenie Soundbar v režime „BT“.)

POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.
• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.
• Za týchto okolností sa môže stat, že zariadenie Soundbar správne neuskutoční vyhladávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth:

– ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole,
- ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth,
- ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

- Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atd'.

- Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

- Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).

- Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).

- Dostupné len v prípade, ked'je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

- Zariadenie Soundbar sa objaví v zozname vyhl'adaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“.

- Zariadenie Soundbar sa nedá spárovať s iným zariadením Bluetooth, ak už je v režime Bluetooth a spárované s nejakým zariadením Bluetooth.

Zapnutie funkcie Bluetooth Power (SOUND MODE)

Ak sa zariadenie Bluetooth, ktoré bolo v minulosti spárované, pokúša o spárovanie so zariadením Soundbar, ked'je zapnutá funkcia Bluetooth Power a zariadenie Soundbar je vypnuté, zariadenie Soundbar sa automaticky zapne.

1. Ked'je zariadenie Soundbar zapnuté, stlačte tlačidlo SOUND MODE na dial'kovom ovládaní a podržte ho viac ako 5 sekúnd.
2. Na displeji zariadenia Soundbar sa zobrazí správa „ON-BLUETOOTH POWER“.

Odpojenie zariadenia Bluetooth od zariadenia Soundbar

Zariadenie s rozhraním Bluetooth môžete odpojit od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Zariadenie Soundbar sa odpojí.
- Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

Odpojenie zariadenia Soundbar od zariadenia Bluetooth

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoved' zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)
• Ked'sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“.

POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenost medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.
• Zariadenie Soundbar sa automaticky vypne po 5 minútach v pohotovostnom stave.

Viac o rozhraní Bluetooth

Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth l'ahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

- Zariadenie s rozhraním Bluetooth môže spôsobovat šum alebo poruchy, v závislosti od použitia, ked:

• Čast tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar.
• Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti.
• Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

- Čím je vzdialenost medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia.

Ak vzdialenost presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

• V miestach so slabou citlivostou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.
• Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenost mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížit prekážky, akými sú napríklad steny alebo dvere.
• Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.

Používanie aplikácie Samsung Audio Remote

Inštalácia aplikácie Samsung Audio Remote

Ak chcete ovládať zariadenie Soundbar pomocou svojho inteligentného zariadenia a aplikácie Samsung Audio Remote, prevezmite si aplikáciu Samsung Audio Remote z obchodu Google Play.

Vyhl'adávanie v obchode : Samsung Audio Remote

Spustenie aplikácie Samsung Audio Remote

Ak chcete spustit' a používať aplikáciu Samsung Audio Remote, dotknite sa ikony aplikácie Audio Remote na vašom inteligentnom zariadení a potom postupujte podľa pokynov na obrazovke.

Audio Remote SAMSUNG Audio Remote

- Aplikácia Samsung Audio Remote je kompatibilná len s mobilnými telefónmi a mobilnými zariadeniami so systémom Android OS 3.0 alebo novším.

08 POUŽÍVANIE DIAL'KOVÉHO OVLÁDANIA

Spôsob používania dialkového ovládania

1 2 PAIR 5 6 7 3 8 4 SOUND MODE 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Napájanie	Slúži na zapnutie a vypnutie zariadenia Soundbar.
2	Zdroj	Stlačením vyberte zdroj pripojený k zariadeniu Soundbar.Režim BT PAIRINGAk chcete zapnút režim „BT PAIRING“, stlačte a podržte tlačidlo (Zdroj) dlhšie ako 5 sekúnd.
3	Stlmenie	Stlačením tlačidla (Stlmenie) stlmíte zvuk.Opätovným stlačením tlačidla zrušíte stlmenie zvuku.
4	SOUND MODE	Požadovaný zvukový efekt môžete zvolit výberom položky STANDARD alebo SURROUND.Ak chcete počúvať pôvodný zvuk, vyberte režim „STANDARD”.DRC (Dynamic Range Control)Umožňuje uplatnit ovládanie dynamického rozsahu stôp s technológiou Dolby Digital.Ked’je zariadenie Soundbar vypnuté, stlačte a podržte tlačidlo SOUND MODE,ktoré vám umožní zapnút a vypnút funkciu DRC (Dynamic Range Control. Pri zapnutej funkcii DRC sa zníži úroveň hlasných zvukov. (Zvuk môže byť skreslený.)Bluetooth PowerTáto funkcia zariadenie Soundbar pri prijatí žiadosti o pripojenie od predtýmpripojeného televízora alebo zariadenia Bluetooth automaticky vypne.Nastavenie je predvolene zapnuté.- Stlačte tlačidlo SOUND MODE a podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

5	BluetoothPAIR	Stlačte tlačidlo *PAIR. Na displeji zariadenia Soundbar sa zobrazí správa „BT PAIRING“. V tomto režime môžete pripojiť zariadenie Soundbar k novému zariadeniu Bluetooth, a to tak, že v zariadení Bluetooth vyberiete zo zoznamu zariadenie Soundbar.
6	Prehrávanie/Pozastavenie	Stlačením tlačidla ▶II dočasne pozastavíte prehrávanie hudobného súboru.Ak stlačíte tlačidlo znova, hudobný súbor sa bude prehrávat’.Funkcia Auto Power DownJednotka sa automaticky vypne v týchto situáciách.- Režim D.IN / HDMI / BT / USB : Ak počas 5 minút nie je prítomný zvukový signál.- Režim AUX :- Ak je počas 5 minút odpojený zvukový kábel (AUX).- Ak je pripojený zvukový kábel (AUX) a počas 8 hodín nedôjde k stlačeniu žiadneho tlačidla. (Funkciu Auto Power Down je možné vypnút len v danom prípade.)- Ak chcete vypnút funkciu Auto Power Down v režime „AUX“, stlačte a na 5 sekúnd podržte tlačidlo ▶II. Na displeji sa zobrazí položka „ON-AUTO POWER DOWN“/„OFF-AUTO POWER DOWN”.
7	Hore/Dole/Vlavo/Vpravo	Stlačením vyznačených častí vyberiete smer Hore/Dole/Vlavo/Vpravo.Stlačaním možností Hore/Dole/Vlavo/Vpravo na tomto tlačidle môžte vybrať alebo nastaviť funkcie.OpakovanieAk chcete použit funkciu opakovania v režime „USB“, stlačte tlačidlo Hore.Preskočenie hudbyStlačením tlačidla Vpravo vyberiete nasledujúci hudobný súbor. Stlačením tlačidla Vlavo vyberiete predchádzajúci hudobný súbor.Anynet+ / Auto Power LinkMôžete zapnút alebo vypnút funkcie Anynet+ a Auto Power Link.Funkcie Anynet+ a Auto Power Link sa zapínajú a vypínajú príslušnými tlačidlami Vpravo a Vlavo.- Anynet+ : Ak je zariadenie Soundbar pripojené k TV Samsung pomocou kábla HDMI, môžete zariadenie Soundbar ovládať pomocou dialkového ovládania TV Samsung. Stlačením a podržaním tlačidla Vpravo na 5 sekúnd prepnete medzi ON a OFF funkcie Anynet+.- Auto Power Link : Zariadenie Soundbar sa v prípade pripojenia k TV prostredníctvom digitálneho optického kábla môže automaticky zapnút vždy pri zapnutí TV. Stlačením a podržaním tlačidla Vlavo na 5 sekúnd prepnete medzi ON a OFF funkcie Auto Power Link.- Funkcie Anynet+/Auto Power Link sú predvolene ON.ID SETStlačte a na 5 sekúnd podržte tlačidlo Hore, čím dokončíte postup ID SET (pri pripájaní doplnkového produktu).Funkcia obmedzenia hlasitostiPretože pri zapnutí napájania pri nastavenej vysokej hlasitosti by mohlo dôjst k poškodeniu sluchu, táto funkcia upravi hlasitost na úroveň 20, ked'je hlasitost nastavená na vyššiu úroveň ako 20.Obmedzenie hlasitosti je predvolene vypnuté. Nastavená hlasitost sa zachová aj pri vypnutí napájania.Ak chcete zmeniť nastavenie, stlačte a podržte tlačidloDolena dial'kovom ovládaní na 5 sekúnd. Ked'je obmedzenie hlasitosti vypnuté, na prednom displeji sa zobrazí správa „V FREE“. Ked'je funkcia zapnutá, zobrazí sa správa „V LOCK“.
8	Ovládaniezvuku	Môžete vybrať položkuTREBLE, BASSaleboAUDIO SYNC.Na ovládanie hlasitosti zvuku vysokých alebo hlbokých tónov vyberte položkuTREBLEaleboBASSv nastaveniach zvuku a potom upravte hlasitost v rozsahu -6 až +6 pomocou tlačidielHore/Dole.Ak chcete nastaviť zvuk pre jednotlivé frekvenčné pásma, stlačte a asi na 5 sekúnd podržte tlačidlo(Ovládanie zvuku). Vybrať si môžete z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidielVlavo/Vpravo, pričom každú z nich možno nastaviť v rozsahu --6 až +6 pomocou tlačidielHore/Dole.Ak nie je zosynchronizovaný obraz a zvuk medzi TV a zariadením Soundbar, vyberte možnosťAUDIO SYNCv nastaveniach zvuku a pomocou tlačidielNahor/Nadolnastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd. (Nedostupné v režime „USB“.)MožnosťAUDIO SYNCje podporovaná len pri niektorých funkciách.
9	WOOFER	Stlačením tlačidla nahor alebo nadol upravte hlasitost subwoofera na úroveň -12 alebo -6 až +6. Stlačením tlačidla nastavíte hlasitost subwoofera na úroveň 0.
10	VOL	Stlačením tlačidla nahor alebo nadol upravte hlasitost.Stlačením tlačidla VOLstlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.

Nastavenie hlasitosti zariadenia Soundbar pomocou dial'kového ovládania TV

Ak máte televízor Samsung, môžete nastavit hlasitost zariadenia Soundbar priamo na infračervenom dialkovom ovládaní, ktoré bolo súčastou balenia vášho televízora Samsung.

Najprv v ponuke vášho televízora Samsung nastavte výstup zvuku televízora na externé reproduktory. Potom na vašom dialkovom ovládaní Samsung upravte hlasitost zariadenia Soundbar. Viac informácií nájdete v používatel'skej príručke k televízoru. V predvolenom režime tejto funkcie sa na ovládanie používa dialkové ovládanie televízora Samsung. Ak vlastníte televízor inej značky ako Samsung, zmenu nastavenia tejto funkcie vykonajte podľa nižšie uvedených pokynov.

1. Vypnite zariadenie Soundbar.

BYE

1. Ak si neželáte používať túto funkciu, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo WOOFER, až kým sa na displeji nezobrazí „OFF-TV REMOTE“.

5 Sec OFF-TV REMOTE

1. Ak si želáte na ovládanie zariadenia Soundbar používať dialkové ovládanie k vášmu televízoru, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo WOOFER, až kým sa na displeji nezobrazí „ALL-TV REMOTE“. Potom v ponuke vášho televízora zvolte externé reproduktory.

5 Sec ALL-TV REMOTE

– V závislosti od dial'kového ovládania nemusí byt táto funkcia k dispozícii.

– Výrobcovia, ktorí podporujú túto funkciu: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Skryté tlačidlo		Referenčná strana
Tlačidlo na dialkovom ovládaní Funkcia
WOOFER	Dialkového ovládania televízora zap./vyp.(Pohotovostný režim)	Strana 25
[YAGB] (Zdroj)	Párovanie BT Strana 22
►II (Prehrávanie/Pozastavenie)	Auto Power Down zap./vyp. (režim AUX) Strana 23
	Inicializácia (Pohotovostný režim) Strana 30
	BT pripravené Strana 13
Vl'avo	Auto Power Link ON/OFF	Strana 23
Vpravo Anynet+ ON/OFF Strana 23
Hore ID SET Strana 23
Dole	Obmedzenie hlasitosti zap./vyp.	Strana 24
(Ovládanie zvuku)	7-pásmový EQ	Strana 24
SOUND MODE	DRC ON/OFF (Pohotovostný režim)	Strana 22
	Bluetooth Power Strana 22

Špecifikácie výstupu pre rôzne režimy zvukových efektov

Effect		Vstup	Výstup
			Bez bezdrôtového zadného reproduktora	S bezdrôtovým zadným reproduktorom
SOUND MODE	STANDARD	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.
	SURROUND	2.0 k.	2.1 k.	4.1 k.
		5.1 k.	2.1 k.	4.1 k.

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obrátte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.

09 INŠTALÁCIA NÁSTENNÉHO DRŽIAKA

Upozornenia k inštalácii

• Inštalujte len na zvislú stenu.
• Neinštalujte na miestach s vysokou teplotou alebo vlhkostou.
• Overte si, či nosnost steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvolte iné miesto inštalácie.

- Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atd'). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

- Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevnit zariadenie Soundbar.

- Priemer: M5

– Dížka: Odporúča sa L 35 mm alebo väčšia dížka.

- Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

- Pred inštaláciou sa uistite, že je jednotka vypnutá a odpojená zo zásuvky. V opačnom prípade by mohlo dôjst k zásahu elektrickým prúdom.

Súčasti na montáž na stenu

Inštalačná pomôcka na montáz na stenu

Konzoly nástenného držiaka (2 ks)

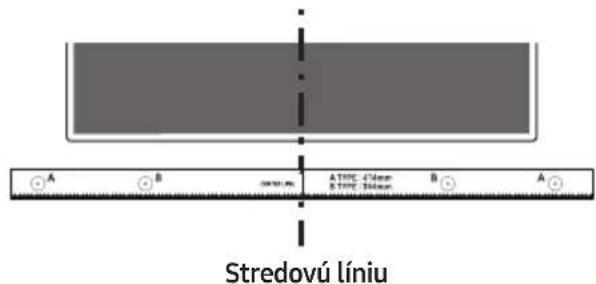

1. Na povrch steny sa umiestni Inštalačná pomôcka na montáz na stenu.

• Inštalačná pomôcka na montáz na stenu musí byť umiestnená vodorovne.
• Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV.

TV 5 cm alebo viac

1. Zarovnajte Stredovú líniu Inštalačná pomôcka na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene Inštalačná pomôcka na montáž na stenu.

- Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy.

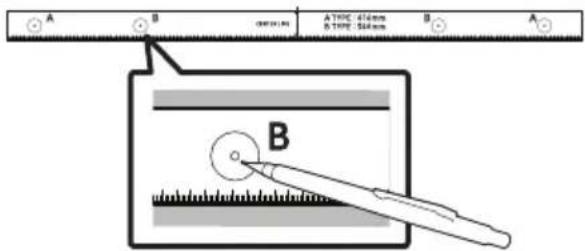

1. Na oboch koncoch šablóny označte otvory na montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte cez stred nákresu s označením B-TYPE. Inštalačná pomôcka na montáz na stenu potom odstráňte.

A B A TPO: 416mm B TPO: 544mm B A

1. Pomocou vrtáka vhodnej veľkosti vyvřtajte otvor do steny v mieste jednotlivých značiek.

- Ak značky nezodpovedajú polohám nosníkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky. Ak používate kotvy alebo hmoždinky, uistite sa, že vyvrtané otvory sú dostatočne vel'ké pre použité kotvy alebo hmoždinky.

1. Zatlačte skrutku (nie je súčastou dodávky) cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

1. Namontujte 2 Držiaky konzoly na stenu so správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

- Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka.

Zadná strana zariadenia Soundbar

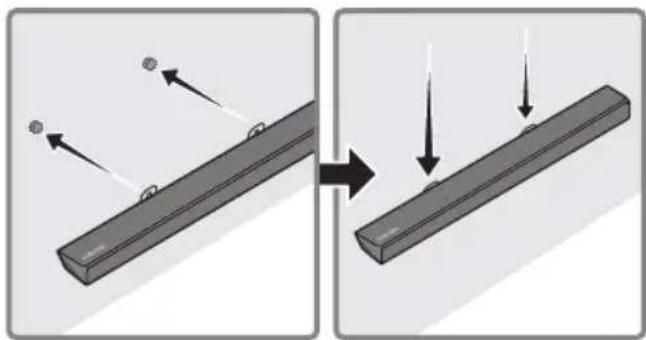

1. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

1. Posuňte zariadenie Soundbar nadol podľa znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

- Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočivali na Skrutkách držiaka.

Spoločnosť Samsung môže v budúcnosti ponúknut aktualizácie systémového firmvéru zariadenia Soundbar.

Port USB USB (5V 0.5A) Adaptérový kábel Micro USB – USB (nie je súčastou dodávky)

V prípade ponuky aktualizácie môžete aktualizovať firmvér pripojením zariadenia USB, v ktorom je uložená aktualizácia firmvéru, k portu USB na zariadení Soundbar. Ďalšie informácie o spôsobe prevzatia aktualizačných súborov nájdete na webovej lokalite spoločnosti Samsung Electronics (www.samsung.com → Support). Na webovej lokalite zadajte alebo vyberte váš model zariadenia Soundbar, vyberte položku Softvér a aplikácie a potom položku Na prevzatie. Názvy možností sa môžu líšit.

Postup pri aktualizácii

- Adaptérový kábel Micro USB – USB sa predáva samostatne. V prípade záujmu o zakúpenie sa obrátte na servisné stredisko spoločnosti Samsung alebo na stredisko starostlivosti o zákazníkov spoločnosti Samsung.

1. Nasledujúcim postupom prevezmite softvér produktu: Prejdite na webovú lokalitu spoločnosti Samsung (samsung.com) → vyhládajte názov modelu – vyberte možnosť zákazníckej podpory (názov položky sa môže zmenit)

2. Uložte prevzatý softvér na pamätové zariadenie USB a výberom položky „Extrahovať sem“ rozbalťe priečinok.

3. Vypnite zariadenie Soundbar a pripojte pamätové zariadenie USB s aktualizáciou softvéru k portu so zásuvkou na adaptérovom kábli Micro USB. Pripojte kábel k portu USB na zariadení Soundbar.

4. Zapnite zariadenie Soundbar. Do 3 minút sa zobrazí položka „UPDATE“ a spustí sa aktualizácia.

5. Po dokončení aktualizácie sa zariadenie Soundbar vypne. Stlačte a na 5 sekúnd podržte tlačidlo ▶II na dialkovom ovládaní. Na displeji sa zobrazí položka „INIT“ a zariadenie Soundbar sa vypne. Aktualizácia je dokončená.

- Produkt má funkciu DUAL BOOT. Ak aktualizácia firmvéru zlyhá, firmvér môžete aktualizovať znova.

1. Vypnite zariadenie Soundbar, odpojte a znovu pripojte pamätové zariadenie USB, ktoré obsahuje aktualizačné súbory, k portu USB zariadenia Soundbar.

2. Odpojte napájací kábel zariadenia Soundbar, znova ho pripojte a potom zapnite zariadenie Soundbar.

- Aktualizácia firmvéru nemusí prebiehat správne, ak sú v pamätovom zariadení USB uložené zvukové súbory, ktoré podporuje zariadenie Soundbar.

- Počas priebehu aktualizácie neodpájajte, napájanie ani nevyberajte zariadenie USB. Po dokončení aktualizácie firmvéru sa hlavná jednotka automaticky vypne.

- Po dokončení aktualizácie sa inicializuje používatel'ské nastavenie v zariadení Soundbar. Odporúčame, aby ste si nastavenia poznačili, aby ste ich mohli po aktualizácii jednoducho obnovit.

Aktualizáciou firmvéru sa obnoví aj pripojenie subwoofera.

Ak sa po aktualizácii automaticky znovu nenadviaže pripojenie k subwooferu, pozrite si stranu 6.

Ak aktualizácia softvéru zlyhá, skontrolujte, či pamätové zariadenie USB nevykazuje poruchu.

- Používatelia systému Mac OS by mali v zariadení USB používať formát MS-DOS (FAT).

- V závislosti od výrobcu pamätového zariadenia USB nemusí byť dostupná aktualizácia prostredníctvom zariadenia USB.

11 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti.

Jednotka sa nezapne.

Pri stlačení tlačidla sa nevykoná príslušná funkcia.

Je v okolí prítomná statická elektrina?

→Odpojte sietovú zástrčku a opät ju pripojte.

V režime BT dochádza k výpadkom zvuku.

→ Pozrite si časti venované pripojeniu Bluetooth na strane 12 a 18.

Neprehráva sa zvuk.

Je zapnutá funkcia stlmenia?

→ Stlačením tlačidla VOL zrušte túto funkciu.

Je medzi dialkovým ovládaním a hlavnou jednotkou zariadenia Soundbar príliš velká vzdialenost?

→ Premiestnite dial'kové ovládanie bližšie k hlavnej jednotke zariadenia Soundbar.

Červená LED dióda subwooferu bliká a subwoofer nevydáva zvuk.

Tento problém sa môže vyskytnúť, ak nie je subwoofer pripojený k hlavnej jednotke zariadenia Soundbar.

→ Skúste subwoofer pripojit znovu. (Pozrite si stranu 6.)

Subwoofer vydáva hukot a počutelne vibruje.

Skúste upravit vibrácie subwooferu.

→ Stlačením tlačidla WOOFER na dial'kovom ovládači nahor alebo nadol upravte hlasitost subwooferu. (na -12 alebo medzi -6 až +6)

12 LICENCIE

DOLBY

AUDIO

Ak nám chcete zaslať dotazy alebo požiadavky ohľadom otvorených zdrojov, kontaktujte spoločnosť Samsung e-mailom ([e-mail]).

14 DÔLEŽITÁ POZNÁMKA OHL'ADOM SERVISU

• Snímky a obrázky v tejto používatel'skej príručke vám poskytujeme len ako referenciu, pričom sa môžu sa odlišovať od skutočného vzhľadu produktu.
• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. ked' ste si neprečítali túto používatel'skú príručku).
  (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečitali túto používatelskú príručku).
• Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákol'vek obhliadka v práci alebo domácnosti.

15 ŠPECIFIKÁCIE A PRÍRUČKA

Technické údaje

Názov modelu HW-N450
USB 5V/0,5A
Hmotnosť 2,2 kg
Rozmery (Š x V x H) 904,0 x 55,0 x 80,0 mm
Rozsah prevádzkovej teploty +5°C až +35°C
Rozsah prevádzkovej vlhkosti 10 % ~ 75 %
ZOSILŇOVAČMenovité výstupné napätie 40W x 4
Podporované formáty prehrávania(Zvuk vo formáte DTS 2.0 sa prehráva vo formáte DTS.)	LPCM 2ch, Dolby AudioTM(podpora Dolby® Digital), DTS
VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIAMaximálny výkon vysielača BTMaximálny výkon vysielača SRD	100 mW pri 2,4 GHz – 2,4835 GHz25 mW pri 5,725 GHz – 5,825 GHz

Názov subwooferu PS-WN20
Hmotnosť 5,7 kg
Rozmery (Š x V x H) 220,0 x 369,0 x 279,0 mm
ZOSILŇOVAČMenovité výstupné napätie	160W

Celková spotreba energie v pohotovostnom režime (W)	2,9W
BluetoothSpôsob deaktivácie portov	Stlačte tlačidlo SOUND MODE a podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

POZNÁMKY

• Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecifikácií bez predchádzajúceho upozornenia.
• Hmotnost a rozmery sú približné.

- Spoločnosť Samsung Electronics týmto vyhlasuje, že toto zariadenie vyhovuje smernici 2014/53/EÚ. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na položky Podpora >Vyhládať podporu k produktom a zadajte názov modelu. Toto zariadenie možno prevádzkovat vo všetkých krajinách EÚ.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES.

Pri nevhodnej likvidácii batérií môžu tieto látky poškodit zdravie alebo životné prostredie.

Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií.

(Platí v krajinách so zavedeným separovaným zberom)

Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byt likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo l'udského zdravia môžete predíst tým, že budete tieto výrobky oddel'ovať od ostatného odpadu a vrátite ich na recykláciu.

Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložit s týmito výrobkami, mali kontaktovať bud' predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávatela a preverit si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byt likvidované spolu s ostatným priemyselným odpadom.

Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecifické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

VARNOSTNI PODATKI

VARNOSTNA OPOZORILA

ZARADI NEVARNOSTI ELEKTRIČNEGA UDARA NE ODPIRAJTE ZADNJEGA (HRBTNEGA) POKROVA.

NAPRAVA NIMA DELOV, KI BI JIH LAHKO POPRAVIL UPORABNIK. SERVIS NAJ OPRAVI USTREZNO USPOSOBLJENA OSEBA.
