MANUAL DE UTILIZARE HWN460 SAMSUNG

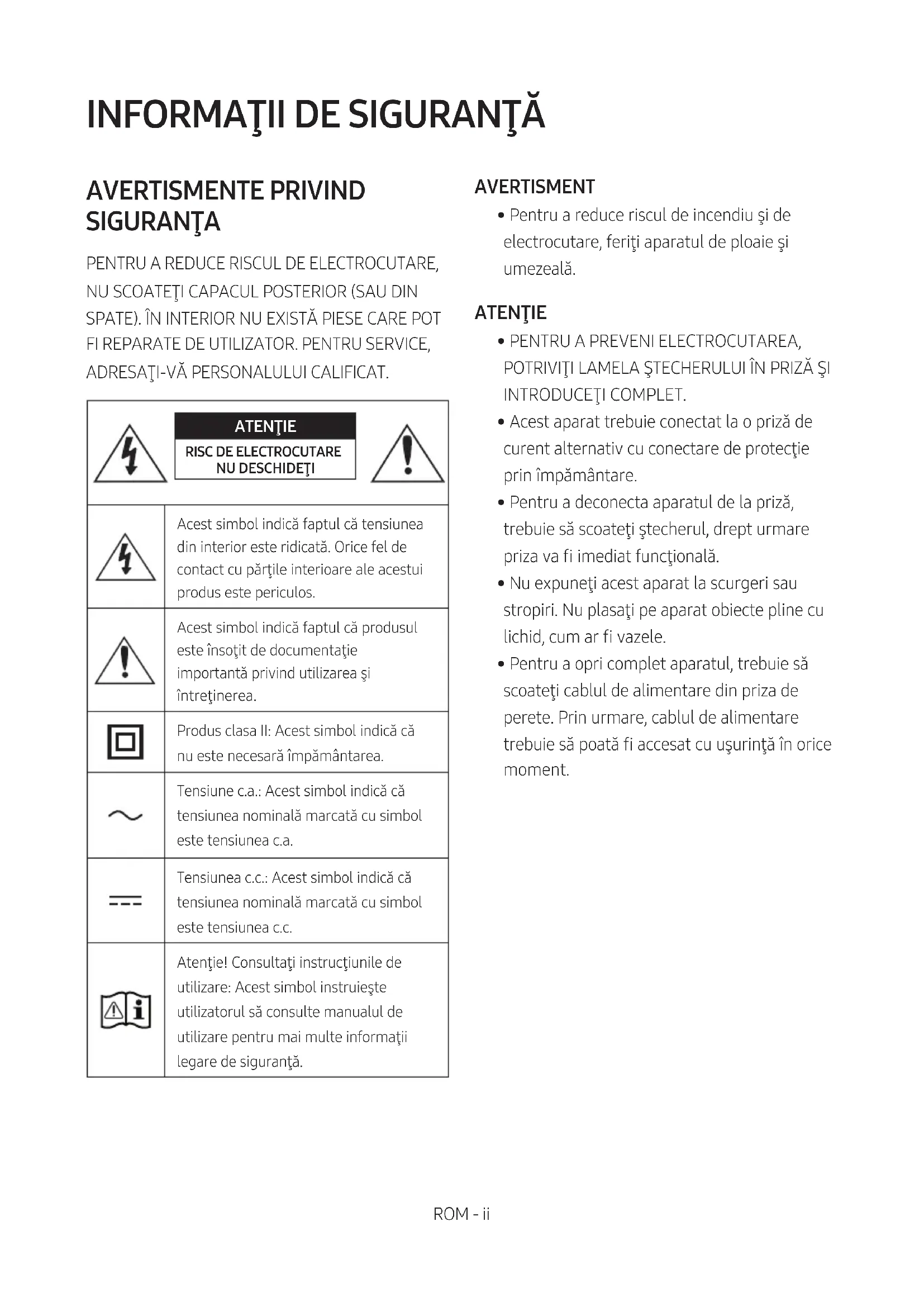

	ATENTIE
	RISC DE ELECTROCUTARE NU DESCHIDEȚI
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică că nu este necesară împământarea.
	Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.
	Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.
	Atenție! Consultați instrucțiunile de utilizare: Acest simbol instruiește utilizatorul să consulte manualul de utilizare pentru mai multe informații legare de siguranță.

AVERTISMENT

- Pentru a reduce riscul de incendiu și de electrocutare, feriți aparatul de ploaie și umezeală.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI LAMELA STECHERULUI ÎN PRIZĂ ȘI INTRODUCEȚI COMPLET.
• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protectie prin împământare.
• Pentru a deconecta aparatul de la priză, trebuie să scoateți ștecherul, drept urmare priza va fi imediat funcțională.
• Nu expuneti acest aparat la scurgeri sau stropiri. Nu plasați pe aparat obiecte pline cu lichid, cum ar fi vazele.
• Pentru a opri complet aparatul, trebuie să scoateți cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată fi accesat cu ușurință în orice moment.

PRECAUTII

1. Asigurați-vă că sursa de alimentare cu c.a. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați unitatea în poziție orizontală sau pe un suport solid (mobilă), cu suficient spațiu în jur pentru ventilație 7\~10 cm. Asigurați-vă că fantele de ventilație nu sunt acoperite. Nu așezați unitatea pe amplificatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectați cablul de alimentare de la priză. Deconectați unitatea de la priză dacă nu o utilizați mai mult timp.
2. În timpul furtunilor cu descărcări electrice, scoateți ștecherul din priză. Creșterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.
3. Nu expuneți aparatul la acțiunea directă a razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi și defecta.

4. Protejati aparatul de umiditate (de ex. vaze) și căldură excesivă (de ex. un șemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectați cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncționalități. Aparatul nu este destinat utilizării industriale. Utilizați produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportați unitatea pe timpul iernii, așteptați aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conțin chimicale dăunătoare pentru mediul înconjurător. Nu aruncați bateriile împreună cu celelalte reziduuri menajere. Nu aruncați bateriile în foc. Nu scurtcircuitați, dezasamblati sau supraîncălziți bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiti bateria cu una de același tip sau de un tip echivalent.

DESPRE ACEST MANUAL

Acest manual de utilizare este constituit din două părți: un document simplu, MANUALUL DE UTILIZARE, și un document detaliat, MANUALUL COMPLET, care poate fi descărcat.

Consultați acest manual pentru instrucțiuni de securitate, instalarea produsului, componente, conexiuni și caracteristicile produsului.

Puteți consulta MANUAL COMPLET accesând centrul de asistență Samsung online și scanând codul QR. Pentru a vedea manualul pe PC sau pe dispozitivul mobil, descărcați-l în format de document de pe site-ul web Samsung. (http://www.samsung.com/support)

Designul și specificațiile pot fi modificate fără înștiințare prealabilă.

CONTINUT

01 Verificarea componentelor 2

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) ____ 2

02 Descrieri 3

Panou frontal / Panou partea dreaptă a sistemului Soundbar ____ 3

Panoul inferior al unității Soundbar 4

03 Conectarea unității Soundbar 5

Conectarea la sursa de alimentare electrică ____ 5

Conectarea unității Soundbar la subwoofer ____ 6

- Conectarea automată dintre subwoofer și sistemul Soundbar ____ 6

- Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează ____ 7

Conectarea kitului SWA-8500S la Soundbar (Vândut separat) 8

04 Conectarea la televizor 10

Metoda 1. Realizarea unei conexiuni prin cablu ____ 10

- Realizarea unei conexiuni prin cablu optic ____ 10

- Realizarea unei conexiuni prin cablu HDMI ____ 11

Metoda 2. Realizarea unei conexiuni fără cablu ____ 12

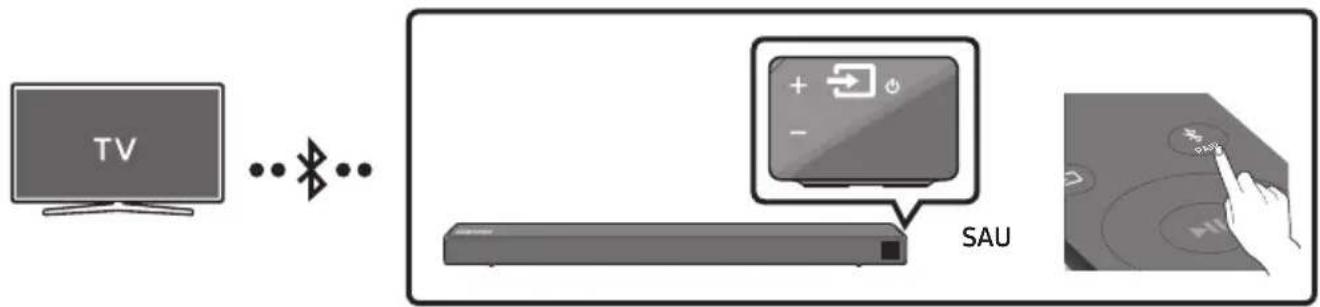

- Conectarea la un televizor via Bluetooth ____ 12

05 Conectarea la un dispositiv extern 14

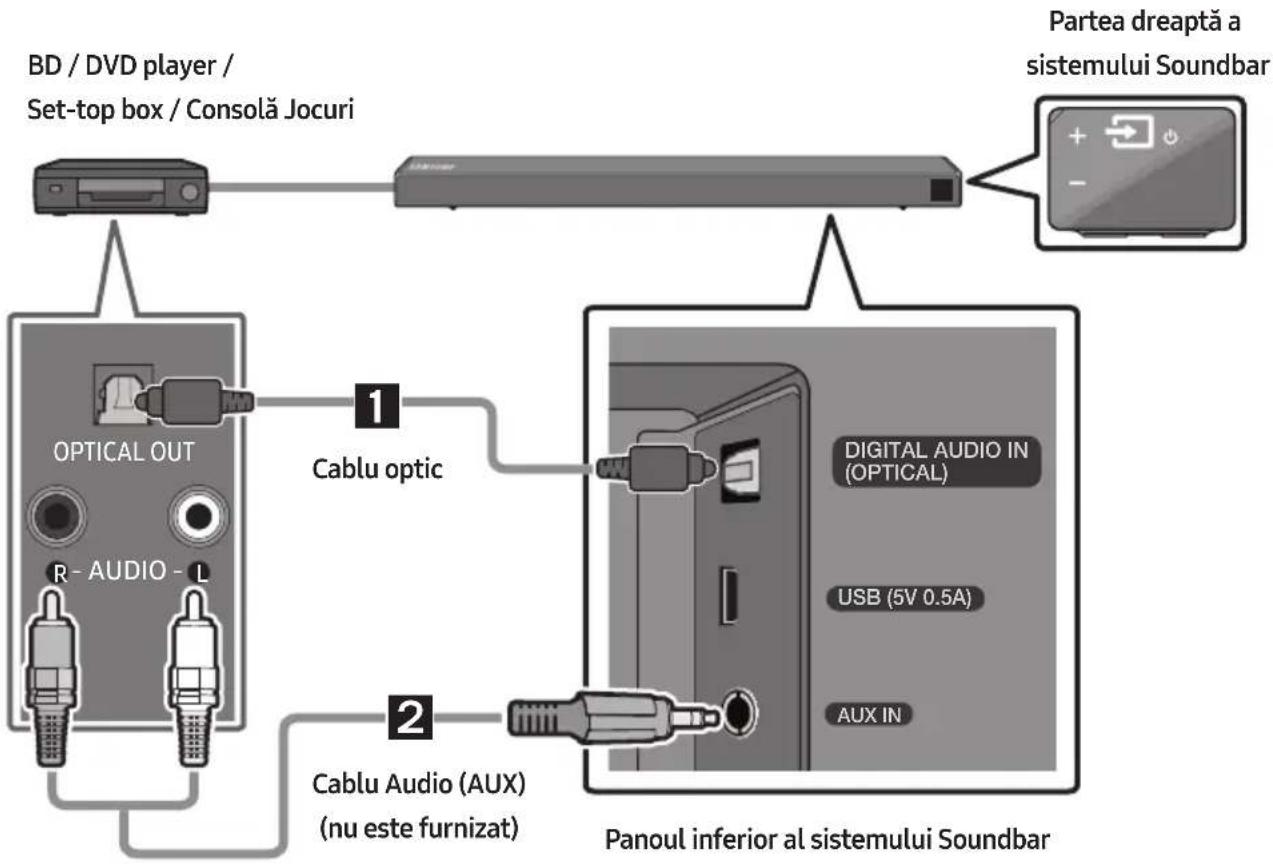

Conectarea prin folosirea unui cablu audio optic sau analogic (AUX) ____ 14

Realizarea unei conexiuni prin cablu HDMI ____ 15

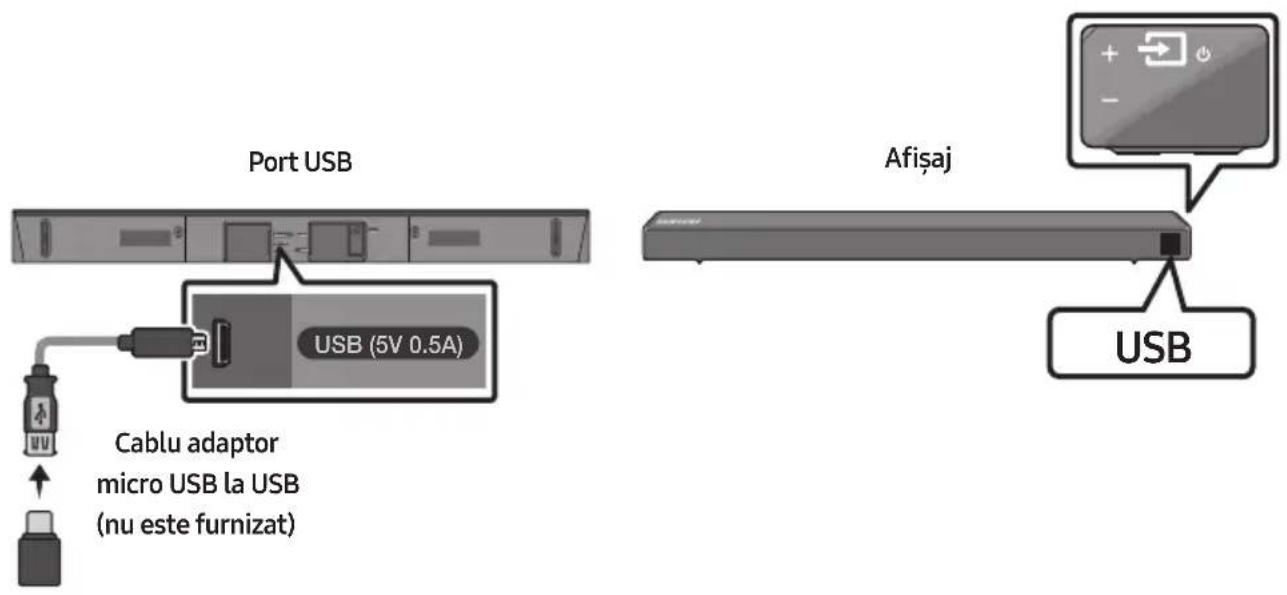

06 Conectarea unui dispozitiv de stocare USB 16

07 Conectarea unui dispozitiv mobil 18

Conectarea Prin Bluetooth 18

Utilizarea aplicației Samsung Audio Remote ____ 21

- Instalarea aplicatiei Samsung Audio Remote ____ 21

– Lansarea aplicatiei Samsung Audio Remote ____ 21

08 Folosirea telecomenzii 22

Cum să folosiți telecomanda ____ 22

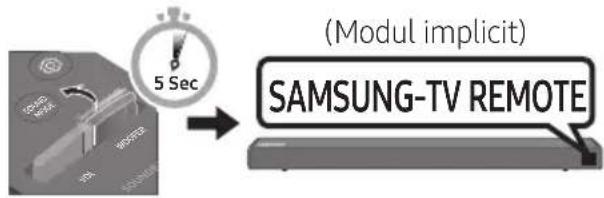

Reglarea volumului unității Soundbar cu telecomanda televizorului ____ 25

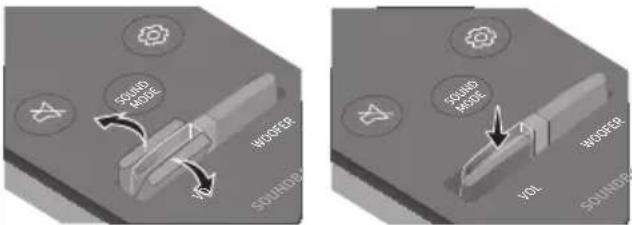

Folosirea butoanelor ascunse (butoane cu mai multe funcții) ____ 26

Specificatiile de ieşire pentru diferite moduri de efecte de sunet 26

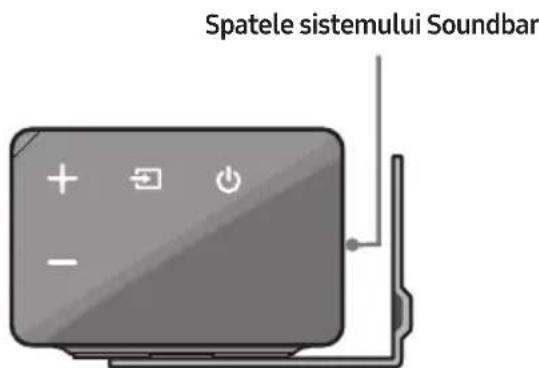

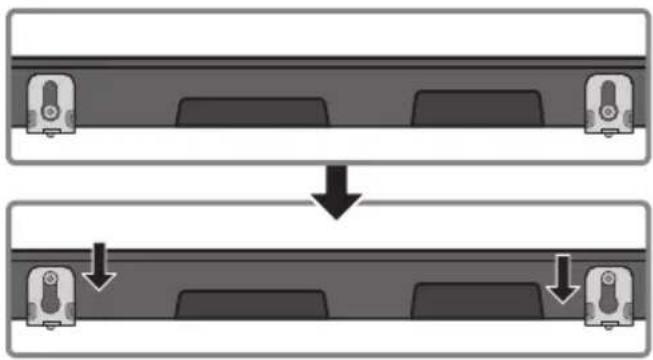

09 Instalarea suportului de perete 27

Precauții la instalare ____ 27

Componente pentru montarea pe perete 27

10 Actualizare software 29

Procedura de actualizare 30

Dacă nu se afișează UPDATE ____ 30

11 Depanare 31

12 Licență 32

13 Notificare de licență open source 32

14 Notă importantă despre service 32

15 Specificații și sugestii 33

Specificatii 33

01 VERIFICAREA COMPONENTELOR

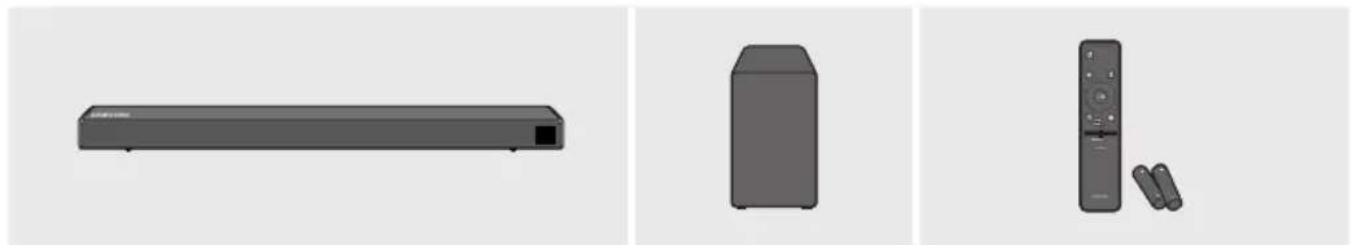

Unitate principală Soundbar Subwoofer Telecomandă/Baterii

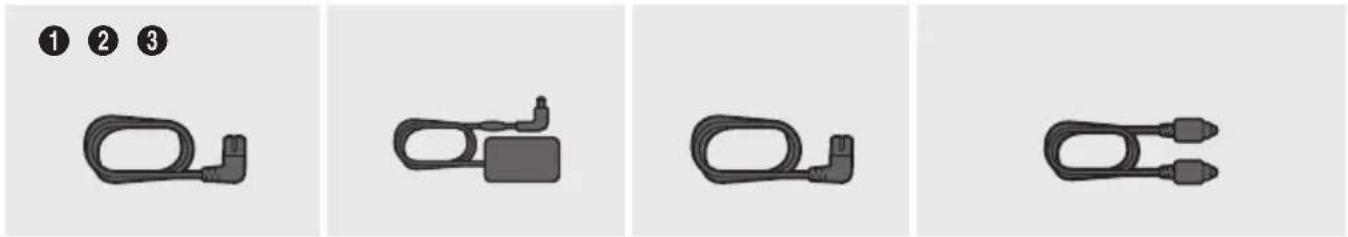

Adaptor de c.a./c.c. (Unitate principală)

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)
• Etapele de conectare la sursa de alimentare sunt etichetate (1, 2, 3). Pentru mai multe informații referitoare la conectarea la sursa de alimentare, consultați pagina 5.
• Pentru componentele de fixare pe perete, consultați pagina 27.
• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.
• Aspectul accesoriiilor poate diferi puțin față de imaginile de mai sus.

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Glisați capacul bateriei în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul bateriei înapoi în poziție.

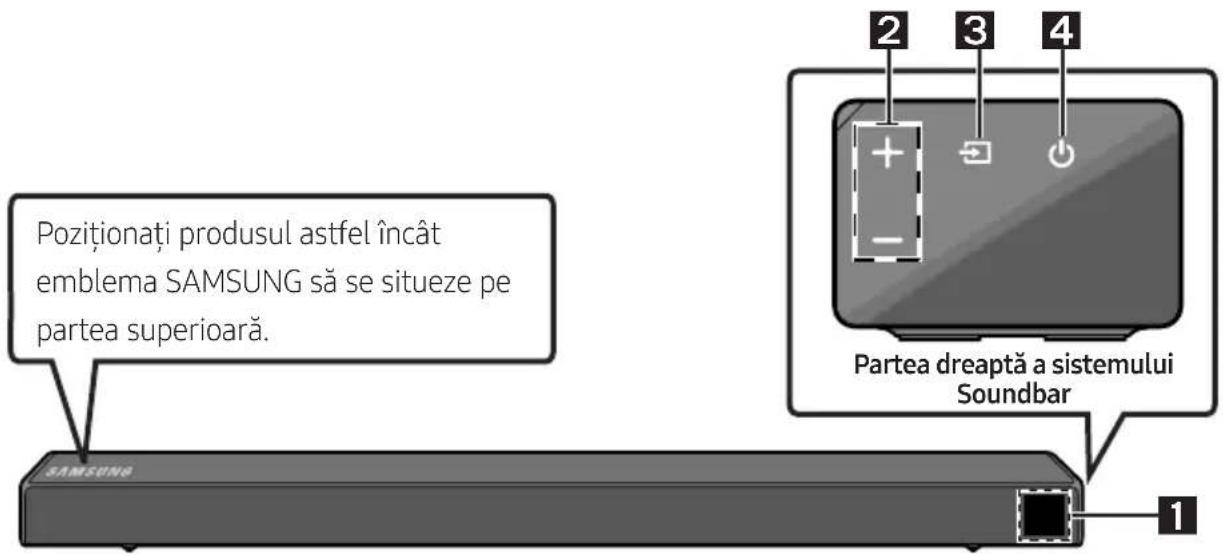

Panou frontal / Panou partea dreaptă a sistemului Soundbar

Pozitionați produsul astfel încât emblema SAMSUNG să se situeze pe partea superioară. SAMSUNG Partea dreaptă a sistemului Soundbar 1 2 3 4

1	AfișajAfișează starea produsului și modul curent.
2	Buton +/- (Volum)Controlează nivelul volumului.• Când este reglat, nivelul volumului apare pe afișajul frontal al sistemului Soundbar.
3	Buton (Sursă)Selectați modul de intrare a sursei.
	Mod de intrare Afișaj
	Intrare optică digitală D.IN
	Intrare ARC (HDMI OUT)	D.IN → TV ARC (Autoconversie)
	Intrare AUX AUX
	Intrare HDMI HDMI
	Mod BLUETOOTH BT
	Mod USB	USB
	• Pentru activarea modului “BT PAIRING”, schimbați sursa modului “BT”, iar apoi mențineți apăsat butonul (Sursă) timp de mai mult de 5 secunde.
4	Buton (Alimentare)Pornește și oprește sistemul.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectați cablul de alimentare cu curent alternativ.
• Când porniți această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.
• Dacă doriți să ascultați sunetul numai prin sistemul Soundbar, trebuie să opriți difuzoarele televizorului din meniul Configurare audio al televizorului. Consultați manualul televizorului.

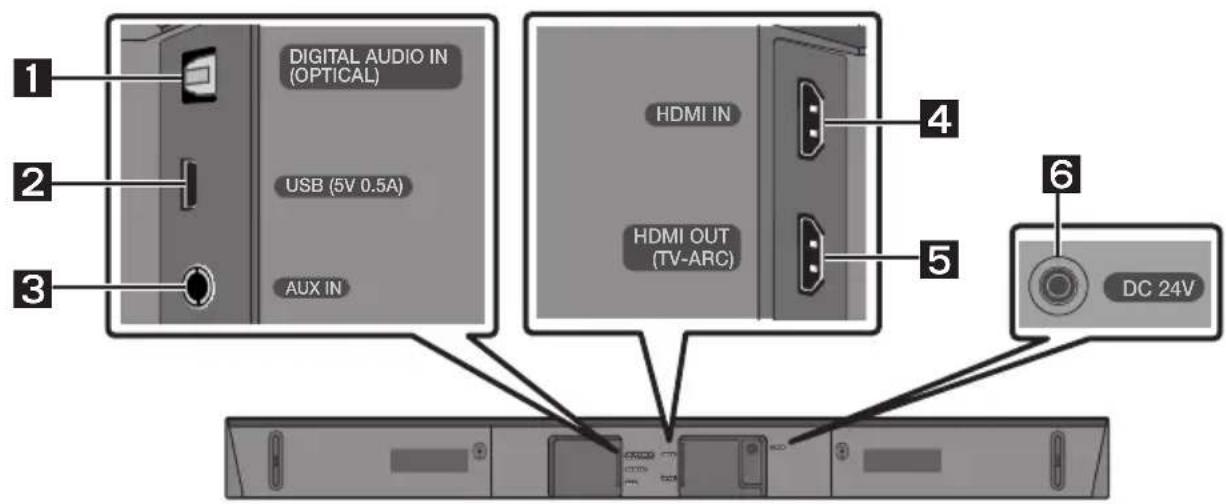

Panoul inferior al unității Soundbar

1 DIGITAL AUDIO IN (OPTICAL) 2 USB (5V 0.5A) 3 AUX IN HDMI IN HDMI OUT (TV-ARC) 4 5 6 DC 24V

1	DIGITAL AUDIO IN (OPTICAL)Conectați la ieșirea digitală (optică) a unui dispozitiv extern.

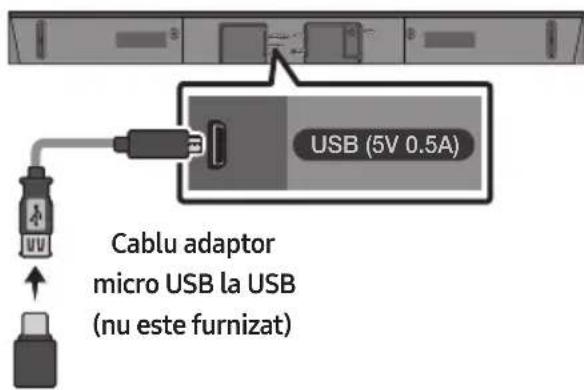

2	USB (5V 0.5A)Conectați un dispozitiv cu port USB pentru a reda fișierele audio de pe dispozitivul cu port USB prin sistemul Soundbar.
3	AUX INConectați la ieșirea analogică a unui dispozitiv extern.
4	HDMI INIntră semnale audio și video simultan, printr-un cablu HDMI.Conectați la ieșirea HDMI a unui dispozitiv extern.
5	HDMI OUT (TV-ARC)Conectați la mufa HDMI (ARC) de pe un televizor.
6	DC 24V (Alimentare)Conectați la un adaptor c.c/c.a..

• Când deconectați cablul de alimentare al transformatorului de c.a./c.c. de la priză, trageți de ștecăr. Nu trageți de cablu.
• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt finalizate.

03 CONECTAREA UNITĂȚII SOUNDBAR

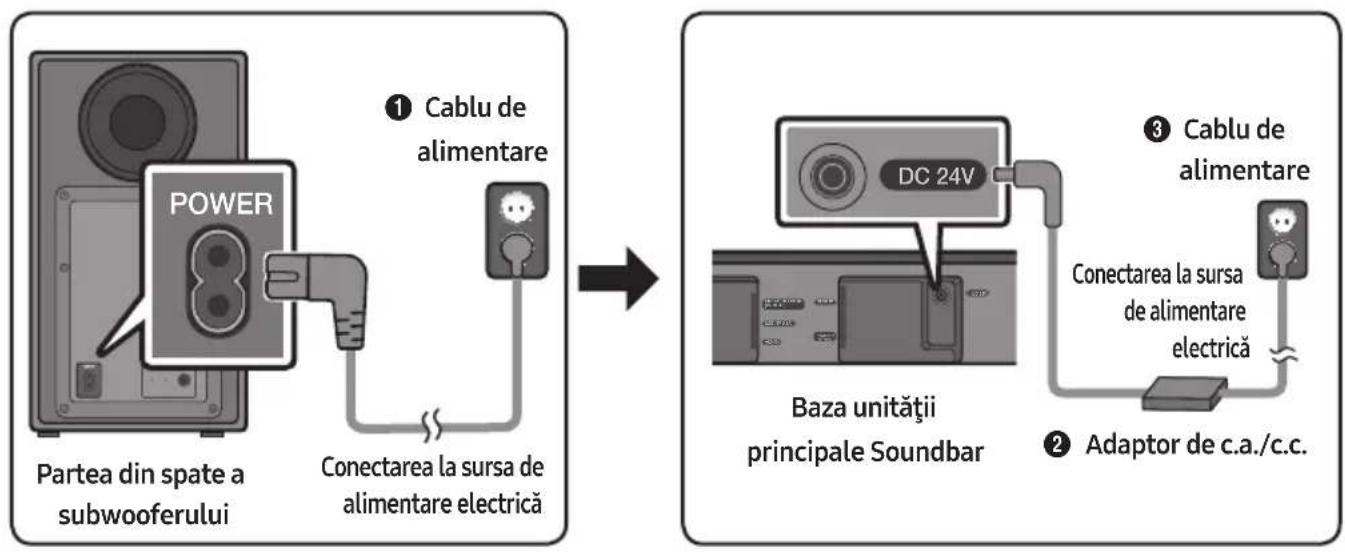

Conectarea la sursa de alimentare electrică

Utilizați componentele de alimentare (1, 2, 3 pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare:

① Conectați cablul de alimentare la subwoofer.
② Conectați cablul de alimentare de ieșire la adaptorul electric și apoi la Soundbar.
3 Conectați cablul de alimentare la o priză de perete.

A se vedea ilustrațiile de mai jos.

- Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unității principale Soundbar)

- Asigurați-vă că așezați adaptorul de c.a./c.c. întins pe o suprafață plană, cum ar fi pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.

Conectarea unității Soundbar la subwoofer

Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase.

Conectarea automată dintre subwoofer și sistemul Soundbar

Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer, subwooferul este conectat automat la sistemul Soundbar.

- Când se finalizează asocierea automată, indicatoarele albastre din partea din spate a subwooferului se aprind.

Luminile indicator LED din spatele Subwooferului

LED Stare Descriere	Solutie
Albastru	Pornit	Conectarea reusită (operație normală)
	Intermitent Recuperarea conectării	Verificați dacă este conectat corespunzător cablul de alimentare la sistemul Soundbar principal sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwoofer-ul. Consultați pagina 7.
Roșu Pornit	Standby (cu unitatea principală Soundbar oprită)	Verificați dacă cablul de alimentare la unitatea principală Soundbar este conectat corect.
	Conexiunea a eșuat	Reconectați-vă. Consultați instrucțiunile pentru conexiunea manuală de la pagina 7.
Roșu și albastru	Intermitent	Functionare necorespunzătoare

Conectarea manuală a subwooferului în cazul în care conexiunea automată eşuează

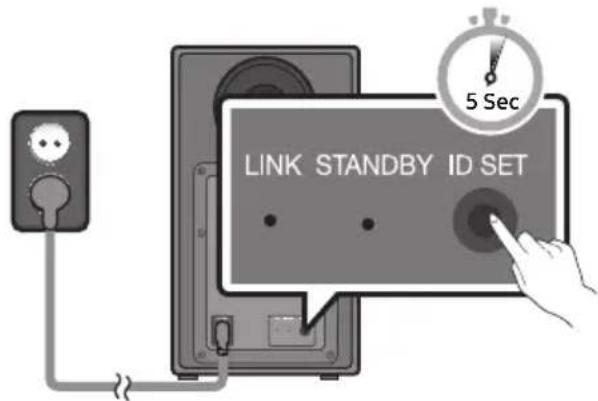

Înainte de a efectua procedura de conectare manuală de mai jos:

• Verificati dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.

• Asigurați-vă că sistemul Soundbar este pornit.

• Tineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

- Indicatorul roşu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru.

LINK STANDBY ID SET 5 Sec

Partea din spate a subwooferului

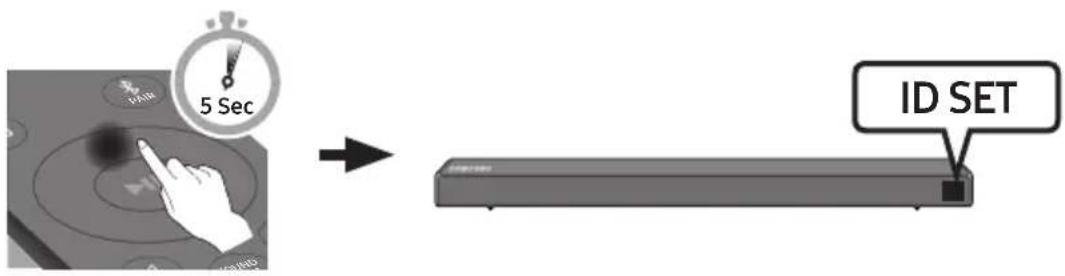

1. Tineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

2. Mesajul ID SET apare pentru un moment pe afisajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

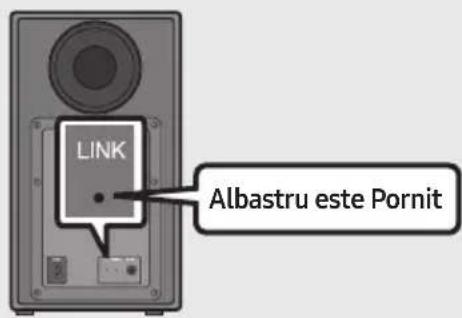

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

LINK Albastru este Pornit

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

OBSERVATII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt finalizate.
• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.
• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.
• Dacă utilizati un dispositiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.
• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

MĂSURI DE PRECAUȚIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.
• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.

Conectarea kitului SWA-8500S la Soundbar (Vândut separat)

Experimentați un sunet surround wireless real conectând Kitul wireless de boxe spate Samsung (SWA-8500S) la sistemul Soundbar (Vândut separat).

1. Conectați Modulul Receptor Wireless la 2 boxe surround.

– Cablurile boxei prezintă coduri de culoare.

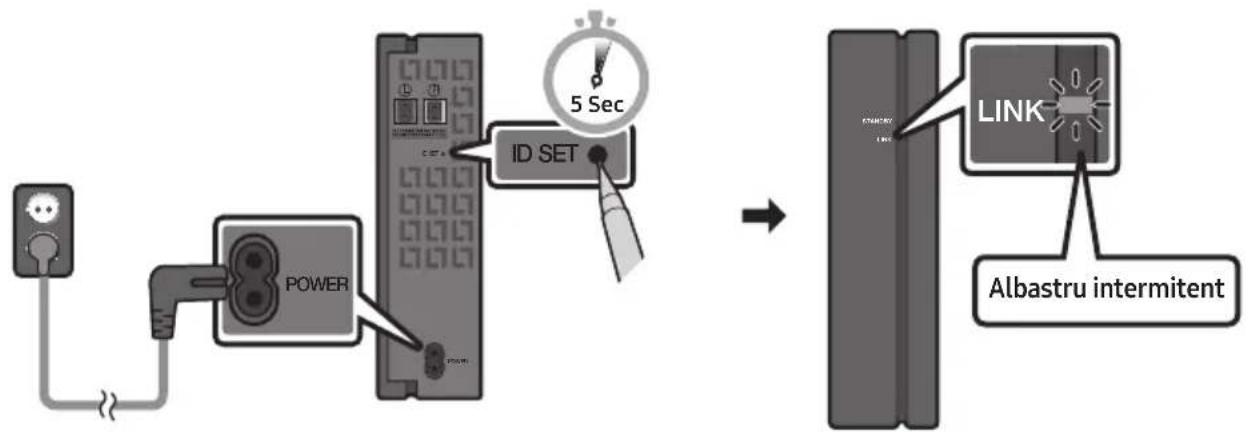

1. Verificați starea modului de standby a Modulului Receptor Wireless după conectarea la o sursă de curent electric.

- Indicatorul LINK LED (LED albastru) de pe Modulul Receptor Wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, apăsați butonul ID SET din spatele Modulului Receptor Wireless folosind un vârf ascuțit timp de 5\~6 secunde, până când indicatorul LED LINK se aprinde intermitent (în albastru). Pentru mai multe informații despre LED, consultați manualul de utilizare SWA-8500S.


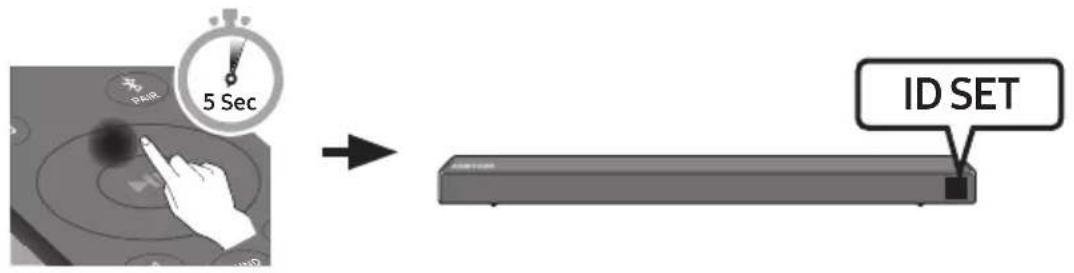

1. Tineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

2. Mesajul ID SET apare pentru un moment pe afișajul sistemului Soundbar, apoi dispare.

3. Unitatea Soundbar va fi pornită automat când ID SET este realizat.

- Dacă unitatea dvs. Soundbar redă un fișier audio atunci când se conectează la kitul SWA-8500S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul finalizării conexiunii.

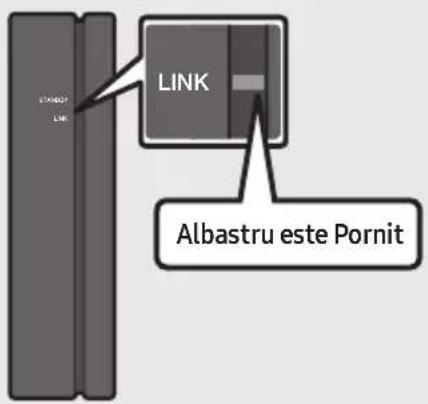

1. Verificați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

LINK ALBASTRU este Pornit

Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

1. Dacă SWA-8500S nu este conectat, repetați procedura descrisă la Etapa 2.

04 CONECTAREA LA TELEVIZOR

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea configurată cu cabluri sau fără cabluri.

- Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate fi controlat folosind telecomanda televizorului.

• Această funcție este compatibilă cu televizoarele Smart Samsung din 2017 și cele din seriile ulterioare care au funcția Bluetooth atunci când sistemul Soundbar se conectează la televizor folosind un cablu optic.
• Această funcția permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și de anulare a sunetului.

Metoda 1. Realizarea unei conexiuni prin cablu

Când semnalele de difuzare sunt Dolby Digital și setarea pentru “Format audio ieșire digitală” este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Este posibil ca meniul să fie diferit în funcție de producătorul televizorului.)

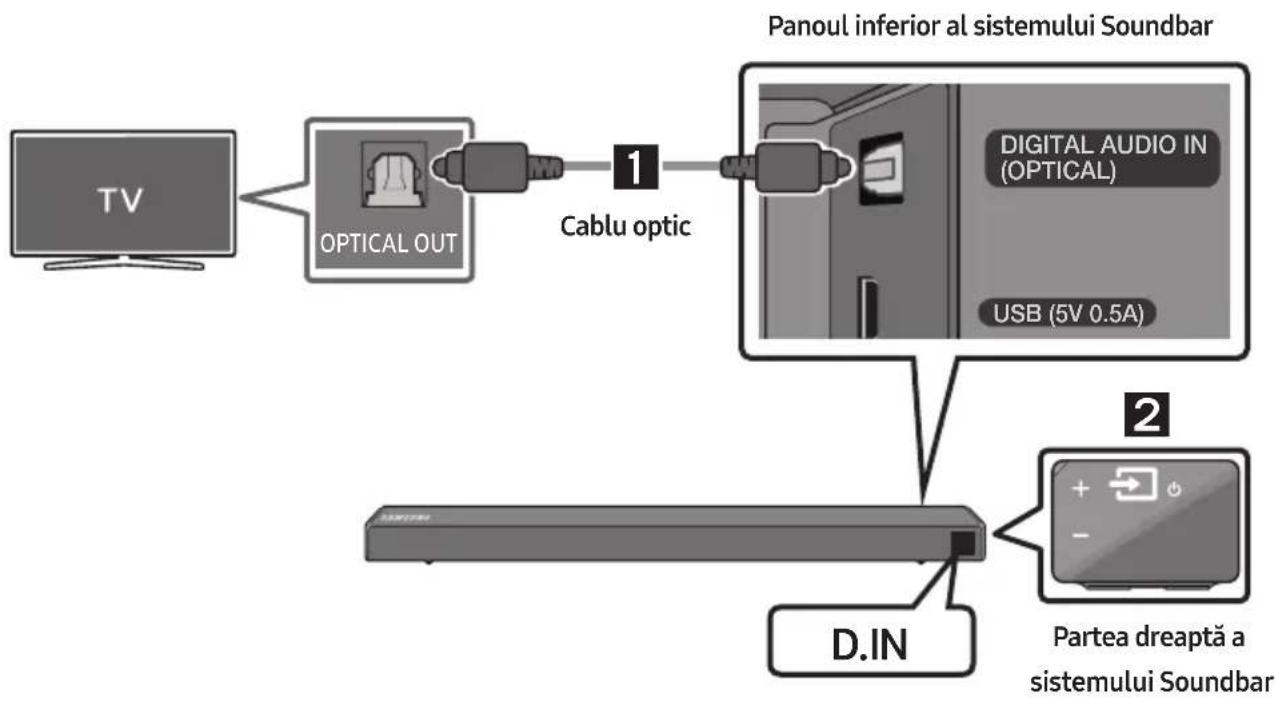

Realizarea unei conexiuni prin cablu optic

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a televizorului cu un cablu optic digital.
2. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "D.IN".

Auto Power Link

Functia Auto Power Link activează automat sistemul Soundbar atunci când televizorul este pornit.

1. Conectați sistemul Soundbar la televizor cu un cablu optic digital.
2. Apăsați butonul Stânga de pe telecomandă (punctul albastru din imaginea din dreapta) timp de 5 secunde pentru a activa sau dezactiva funcția Auto Power Link.

- Functia Auto Power Link este setată pe ON în mod implicit.

(Pentru dezactivarea acestei funcții, mențineți apăsat butonul Stânga de pe telecomandă timp de 5 secunde.)

• În funcție de caracteristicile dispozitivului conectat, este posibil ca funcția Auto Power Link să nu funcționeze.
• Această funcție este disponibilă doar în modul "D.IN".

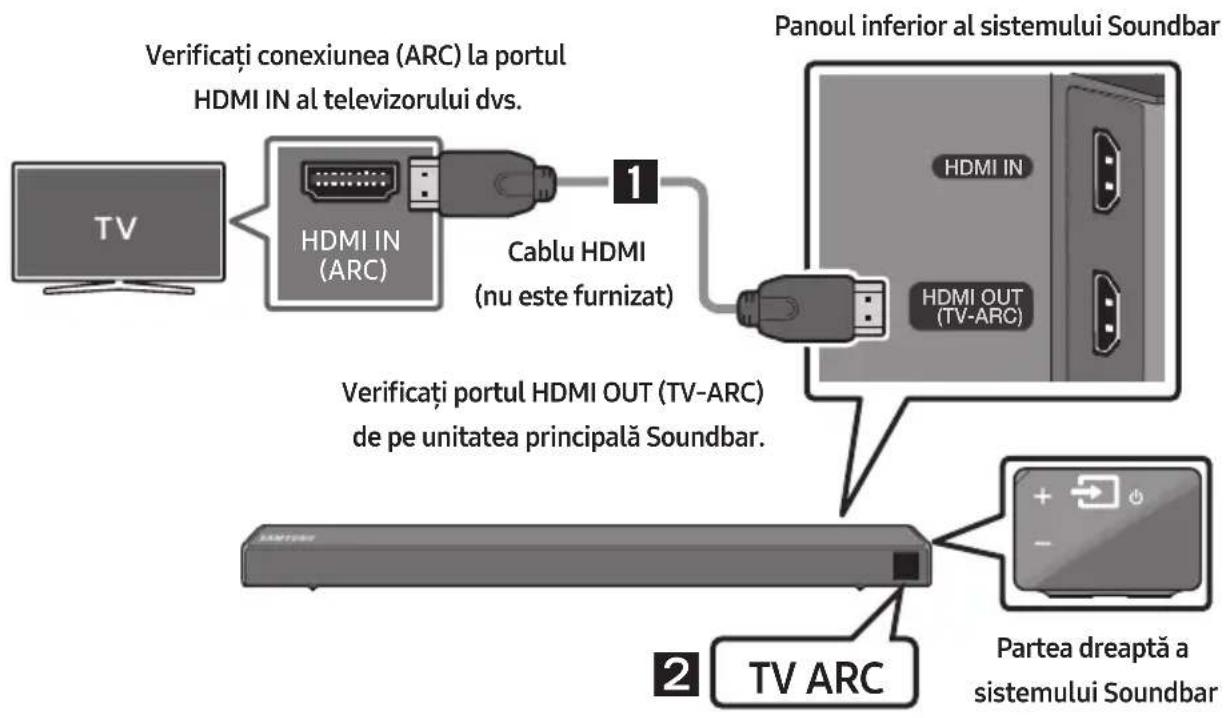

Realizarea unei conexiuni prin cablu HDMI

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI (nu este furnizat) conform indicatiilor din imagine.
2. "TV ARC" apare pe afișajul unității principale Soundbar și se emite sunetul televizorului prin sistemul Soundbar.

- Dacă sunetul televizorului nu se aude, apăsați butonul (Sursă) de pe telecomandă sau din partea dreaptă a unității pentru a comuta pe modul "D.IN". Monitorul afișează alternativ "D.IN" și "TV ARC", și se emite sunetul televizorului.

• Dacă pe afișajul unității principale Soundbar nu apare "TV ARC" asigurăți-vă că ați conectat cablul HDMI (nu este furnizat) la portul corect.
• Folositi butoanele de volum de pe telecomanda televizorului pentru a regla volumul.

OBSERVATII

• HDMI este o interfata care permite transmisia digitală a datelor video si audio cu un singur conector.
• Dacă televizorul dispune de un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).
• Vă recomandăm să utilizați un cablu HDMI fără miez, dacă este posibil. Dacă utilizați un cablul HDMI cu miez, utilizati unul cu un diametru mai mic de 14 mm.

- Functia Anynet+ trebuie să fie pornită.

- Această functie nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC.

Metoda 2. Realizarea unei conexiuni fără cablu

Conectarea la un televizor via Bluetooth

Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

- Nu puteți conecta mai multe televizoare simultan.

Conectarea inițială

1. Apăsati butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU) a. Apăsați butonul ➞ (Sursă) de pe panoul din partea dreaptă, iar apoi selectați "BT". Modificați "BT" în "BT READY".

b. Când apare "BT READY", apăsați și mențineți apăsat butonul (Sursă) de pe partea dreaptă a panoului unității Soundbar timp de mai mult de 5 secunde pentru a se afișa "BT PAIRING".

1. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de utilizare al televizorului.)

2. Selectați "[AV] Samsung Soundbar Nxxx N-Series" din lista afișată pe ecranul televizorului. Vă este indicat sistemul Soundbar disponibil pentru "Need Pairing" sau "Paired" din lista de dispositive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

- Când televizorul este conectat, [Nume TV] → "BT" apare pe afișajul frontal al unității Soundbar.

1. Acum puteti auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar Nxxx N-Series") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 3.

NOTĂ

- După ce conectați Soundbarul la televizor prima dată, utilizați modul “BT READY” pentru a vă reconecta.

Deconectarea sistemului Soundbar de la televizor

Apăsați butonul ➞ (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi comutați pe orice mod, cu excepția “BT”.

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului folosit.)
• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul ▶II (Redare/Pauză) de pe telecomandă timp de 5 secunde, unitatea Soundbar fiind setată pe “BT READY”. (Glisați Pornire→ Oprire)

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : în acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. (Apăsați butonul ✝ PAIR de pe telecomandă sau mențineți apăsat butonul ➔ (Sursă) de pe panoul din partea dreaptă a unității Soundbar timp de 5 secunde, în timp ce unitatea Soundbar este setată pe modul "BT")

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.

– Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.

– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

05 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați la un dispozitiv extern prin intermediul unei rețele configurată prin cablu sau fără cablu, pentru a reda sunetele unui dispozitiv extern prin intermediul sistemului Soundbar.

Conectarea prin folosirea unui cablu audio optic sau analogic (AUX)

1 Cablu optic

① Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a dispozitivului sursă utilizând un cablu optic.
② Selectați modul “D.IN” prin apăsarea butonului ➞ (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă.

2 Cablu Audio (AUX)

① Conectați AUX IN (Audio) de pe unitatea principală la mufa AUDIO OUT a dispozitivului sursă utilizând un cablu audio.
② Selectați modul "AUX" prin apăsarea butonului (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă.

Realizarea unei conexiuni prin cablu HDMI

1. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI IN din spatele produsului la mufa HDMI OUT a dispozitivului digital.
2. Conectați un cablu HDMI (nu este furnizat) de la mufa HDMI OUT (TV-ARC) din partea de jos a produsului la mufa HDMI IN a televizorului.
3. Apăsați butonul (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "HDMI".
4. Modul "HDMI" selectat este afişat pe panoul de afişare al sistemului Soundbar și este redat sunetul.

06 CONECTAREA UNUI DISPOZITIV DE STOCARE USB

Puteti asculta fişierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

Port USB USB (5V 0.5A) Cablu adaptor micro USB la USB (nu este furnizat) Afişaj USB

1. Conectați un cablu adaptor micro USB la USB cu o mufă tată USB 2.0 micro USB (tip B) la un capăt și o mufă mamă standard 2.0 USB (tip A) la celălalt capăt al mufei micro USB de pe sistemul Soundbar.

- Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistentă clienti.

1. Conectați dispozitivul USB la capătul mamă al cablului adaptor.

2. Apăsați butonul ➞ (Sursă) de pe panoul din partea dreaptă sau de pe telecomandă, iar apoi selectați modul "USB".

3. "USB" apare pe ecranul de afişaj.

4. Ascultati fișierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

- Sistemul Soundbar se închide automat (Alimentare automată oprită) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 5 minute.

Listă de compatibilitate

Extensie Codec Rată	de eşantionare Rată de biti
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz intre 80 și 320 kbps
	MPEG 1 Layer3 16KHz ~ 48KHz intre 80 și 320 kbps
	MPEG 2 Layer3 16KHz ~ 48KHz intre 80 și 320 kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz intre 80 și 320 kbps
*.wma	Wave_Format_MSAudio1	16KHz ~ 48KHz	intre 56 și 128 kbps
	Wave_Format_MSAudio2 16KHz ~ 48KHz intre 56 și 128 kbps
*.aac AAC 16KHz ~ 96KHz intre 48 și 320 kbps
		AAC-LC	16KHz ~ 96KHz	intre 128 și 192 kbps5.1 canale 320 kbps
		HE-AAC	24KHz ~ 96KHz	intre 48 și 64 kbps5.1 canale 160 kbps
*.wav	-	16KHz ~ 48KHz	până la 3000 kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	intre 50 și 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz până la 3000 kbps

• Dacă există prea multe foldere și fișiere stocate pe dispozitivul USB, accesarea și redarea fișierelor prin sistemul Soundbar poate dura mai mult.

07 CONECTAREA UNUI DISPOZITIV MOBIL

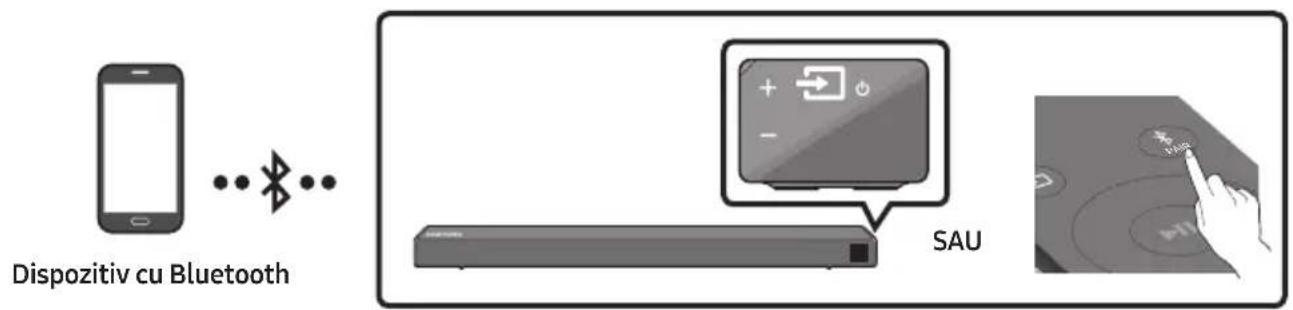

Conectarea Prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

- Nu puteți împerechea mai multe dispositive Bluetooth simultan.

Dispozitiv cu Bluetooth SAU

Conectarea inițială

1. Apăsați butonul ✝ PAIR de pe telecomandă pentru a activa modul de lucru "BT PAIRING".

(SAU)

a. Apăsați butonul (Sursă) de pe panoul din partea dreaptă, iar apoi selectați "BT". Modificați "BT" în "BT READY".
b. Când apare "BT READY", apăsați și mențineți apăsat butonul (Sursă) de pe partea dreaptă a panoului unității Soundbar timp de mai mult de 5 secunde pentru a se afișa "BT PAIRING".

1. Selectați din lista "[AV] Samsung Soundbar Nxxx N-Series".

- Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe afișajul frontal va apărea [Numele dispozitivului Bluetooth] → "BT".

1. Puteți asculta muzica pe dispozitivul Bluetooth conectat prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. "[AV] Samsung Soundbar Nxxx N-Series") apare pe listă, acesta trebuie șters.
• Apoi repetați paşii de la 1 la 2.

NOTĂ

- După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul "BT READY" pentru a vă reconecta.

Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.
• BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul

*PAIR de pe telecomandă sau țineți apăsat timp de cel puțin 5 secunde butonul (Sursă) din partea dreaptă a Soundbarului cât timp sunteți în modul “BT”.

OBSERVATII

• Dacă atunci când conectați un dispozitiv Bluetooth vi se solicită un cod PIN, introduceți <0000>.
• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.
• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispositive prin Bluetooth în următoarele situații:

– Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic.
– Dacă sunt împerecheate simultan mai multe dispositive Bluetooth cu sistemul Soundbar.
– Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcționează corect.

- Dispositivele electronice pot provoca interferențe radio. Dispositivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispositivele LAN wireless etc.

- Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

• Conectați numai la dispositive Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands-free).
• După ce ați împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectați "[AV] Samsung Soundbar Nxxx N-Series" dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul "BT".

- Disponibil numai dacă sistemul Soundbar apare în lista de dispositive împerecheate prin Bluetooth. (Dispozitivul Bluetooth și sistemul Soundbar trebuie să fi fost împerecheate anterior.)

• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe afișajul acestuia este afişat "BT READY".
• Unitatea Soundbar nu poate fi asociată simultan cu un alt dispozitiv Bluetooth care are deja activată funcția Bluetooth și care este deja asociat cu un dispozitiv Bluetooth.

Funcția Bluetooth Power pornită (SOUND MODE)

Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Tineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul Soundbar este pornit.
2. "ON-BLUETOOTH POWER" apare pe afișajul sistemului Soundbar.

Deconectarea dispozitivului Bluetooth de la un sistem Soundbar

Puteți deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucțiuni, consultați manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va fi deconectat.
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul ➞ (Sursă) din partea dreaptă a panoului sau al telecomenzii, iar apoi schimbați pe orice mod, cu excepția “BT”.

• Dispozitivul Bluetooth conectat va aștepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcție de dispozitivul Bluetooth)
• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va afișa "BT DISCONNECTED" pe afișajul frontal.

OBSERVATII

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanța dintre sistemul Soundbar și dispozitivul Bluetooth depășește 10 m.
• Soundbar se oprește automat după 5 de minute în starea Ready.

Informații suplimentare despre conexiunea Bluetooth

Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără fir, cu rază scurtă de acțiune.

• Un dispositiv Bluetooth poate cauza zgomote sau defectiuni de functionare când:
• O parte a corpului se află în contact cu sistemul de transmisie/recepție al dispozitivului Bluetooth sau al sistemului Soundbar.
• Este supus la variatii electrice din cauza diverselor obstacole – pereti, colturi sau elemente de partitionare a birourilor.

• Este supus la interferențe electrice din partea unor dispositive care funcționează pe aceeași frecvență – inclusiv echipamente medicale, cuptoare cu microunde și routere wireless LAN.

• Împerecheați sistemul Soundbar cu dispozitivul Bluetooth de la o distanță mică.

• Cu cât distanța dintre aparatul Soundbar și dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanța este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.
• În zonele cu calitate scăzută a recepției, conexiunea Bluetooth ar putea să nu funcționeze corect.
• Conexiunea Bluetooth funcționează numai câna aparatul este în apropiere unității centrale. Conexiunea va fi întreruptă automat, dacă distanța dintre dispositive este mai mare decât raza de recepție. Chiar și în interiorul acestei raze de recepție, calitatea sunetului poate fi deteriorată de diverse obstacole – cum ar fi ușile sau pereții.
• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.

Utilizarea aplicatiei Samsung Audio Remote

Instalarea aplicatiei Samsung Audio Remote

Pentru a controla sistemul Soundbar cu dispozitivul inteligent și aplicația Samsung Audio Remote, descărcați aplicația Samsung Audio Remote din magazinul Google Play.

Căutați în magazin : Samsung Audio Remote

Lansarea aplicatiei Samsung Audio Remote

Pentru a lansa și utiliza aplicația Samsung Audio Remote, atingeti pictograma Audio Remote de pe dispozitivul inteligent, apoi urmati instructiunile de pe ecran.

Audio Remote SAMSUNG Audio Remote

- Aplicația Samsung Audio Remote este compatibilă doar cu telefoanele mobile cu Android și dispozitivele mobile cu sistem de operare Android 3.0 sau o versiune mai nouă.

08 FOLOSIREA TELECOMENZII

Cum să folosiți telecomanda

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Alimentare	Pornește și oprește sistemul Soundbar.
2	Sursă	Apăsați pentru a selecta o sursă conectată la sistemul Soundbar.Modul BT PAIRINGPentru a activa modul “BT PAIRING” țineți apăsat butonul (Sursă) mai mult de 5 secunde.
3	Anularea unetului	Apăsați butonul (Anularea sunetului)pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l activa din nou.
4	SOUND MODE	Puteți selecta efectul audio dorit alegând dintre modurile STANDARD sau SURROUND.Selectați modul “STANDARD” dacă doriți să beneficiați de sunetul original.DRC (Dynamic Range Control)Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Apăsați și mențineți apăsat butonul SOUND MODE în timp ce unitatea Soundbar este nealimentată pentru a activa sau dezactiva funcția DRC (Dynamic Range Control).Cu DRC pornit, sunetul tare este redus.(Sunetul poate fi distorsionat)Bluetooth PowerAceastă caracteristică pornește automatSoundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior.Setarea este activată în mod implicit.- Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

5	BluetoothPAIR	Apăsați butonul ➕ PAIR. “BT PAIRING” apare pe afișajul Soundbarului.Puteți conecta unitatea Soundbar la un nou dispositiv Bluetooth în acest mod, selectând-odin lista de căutare a dispozitivului Bluetooth.
6	Redare/Pauză	Apăsați butonul ►II pentru a opri temporar muzica.Dacă apăsați butonul din nou, muzica va fi redată din nou.Functția Auto Power DownUnitatea se oprește automat în următoarele situații.- Modul D.IN / HDMI / BT / USB : Dacă nu există semnal audio timp de 5 minute.- Modul AUX :- în cazul în care cablul audio (AUX) este deconectat timp de 5 minute.- Dacă nu se apasă nicio TASTĂ timp de 8 ore când cablul audio (AUX) esteconectat. (Funcția Auto Power Down poate fi dezactivată numai în acel caz.)- Pentru a dezactiva funcția Auto Power Down (Oprise automată alimentare) înmodul function “AUX”, apăsați și mențineți apăsat butonul ►II timp de5 secunde. Mesajul “ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN”apare pe ecran.
7	Sus/Jos/Stânga/Dreapta	Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.RepetăPentru a folosi funcția Repetă în modul “USB”, apăsați butonul Sus.Omitere melodieApăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonulStânga pentru a selecta melodia anterioară.Anynet+ / Auto Power LinkPuteți porni sau opri Anynet+ și Auto Power Link.Anynet+ și Auto Power Link sunt activate sau dezactivate cu ajutorul butoanelorDreapta și respectiv Stânga.- Anynet+ : Dacă sistemul Soundbar este conectat la un televizor Samsung prinintermediul unui cablu HDMI, puteți controla sistemul dvs. Soundbar cu otelecomandă Samsung TV. Tineți apăsat butonul Dreapta timp de 5 secundepentru a comuta Anynet+ între ON și OFF.- Auto Power Link : Dacă sistemul Soundbar este conectat la televizor printr-uncablu optic digital, sistemul Soundbar poate porni automat când deschidețitelevizorul. Tineți apăsat butonul Stânga timp de 5 secunde pentru a comuta AutoPower Link între ON și OFF.- Funcția Anynet+ / Auto Power Link este setată la ON în mod implicit.ID SETApăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a finaliza ID SET(când vă conectați la un element auxiliar).
		• Funcția de restricționare a volumuluiDin cauză că poate afecta auzul atunci când volumul este la un nivel ridicat, aceasta ajustează volumul la 20 atunci când volumul setat e mai mare de 20.- Valoarea implicită pentru restricționarea volumului este dezactivată.Volumul setat se păstrează chiar și atunci când este oprit.- Pentru a schimba setarea, țineți apăsat butonulJosde pe telecomandă mai mult de 5 secunde. Atunci când restricționarea volumului este dezactivată, pe afișajul din față va apărea „V FREE”, iar atunci când funcția este activată, va apărea, „V LOCK”.
8	Controlul sunetului	Puteți selecta dintreTREBLE, BASS, sau AUDIO SYNC.Pentru a controla volumul sunetelor înalte sau joase, selectațiTREBLEsau BASSdin Setări sunet și apoi reglați volumul între -6~+6 utilizând butoaneleSus/Jos.Mențineți apăsat butonul(Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pe fiecare bandă de frecvență. Se pot selecta 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz și 10KHz folosind butoaneleStânga/Dreapta, fiecare putând fi reglat între -6 și +6 prin folosirea butoanelorSus/Jos.Dacă semnalele video și audio nu sunt sincronizate între televizor și sistemul Soundbar, selectațiAUDIO SYNCîn setările de sunet, apoi setați decalajul audio între 0 și 300 de milisecunde cu ajutorul butoanelorSus/Jos.(Nu este disponibil în modul “USB”.)AUDIO SYNCeste disponibilă numai în anumite funcții.
9	WOOFER	Apăsați butonul în sus sau în jos pentru a regla volumul subwoofer-ului de la -12 sau -6 la +6. Pentru setarea pe 0 a nivelului de volum al subwoofer-ului, apăsați butonul.
10	VOL	Apăsați butonul în sus sau în jos pentru a regla volumul.Anularea sunetuluiApăsați butonulVOLpentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou.

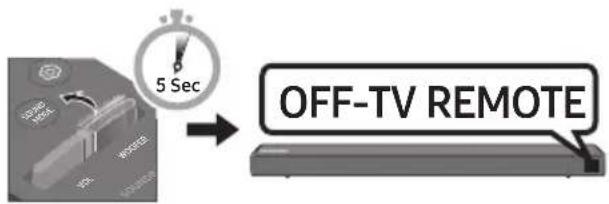

Reglarea volumului unității Soundbar cu telecomanda televizorului

Dacă dețineți un TV Samsung, puteți regla volumul unității Soundbar folosind telecomanda prin infraroșu care v-a fost furnizată împreună cu TV-ul Samsung.

Folosiți mai întâi meniul TV pentru setarea sunetului de pe TV-ul dvs. Samsung către boxele externe, apoi folosiți telecomanda dvs. Samsung pentru a controla volumul unității Soundbar. Pentru informații suplimentare, consultați manualul de utilizare al TV-ului. Modul implicit al acestei funcții este controlul prin telecomanda unui TV Samsung. Dacă TV-ul dvs. este un model diferit, urmați instrucțiunile de mai jos pentru a modifica setările acestei funcții.

1. Opriti unitatea Soundbar.

BYE

1. Dacă nu doriți să folosiți această funcție, mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "OFF-TV REMOTE" este afișat pe ecran.

5 Sec OFF-TV REMOTE

1. Dacă doriți să reglați unitatea Soundbar cu telecomanda televizorului, mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "ALL-TV REMOTE" este afişat pe ecran. Apoi, utilizați meniul televizorului pentru a selecta difuzoarele externe.

1. Dacă nu doriți să vă reîntoarceți la modul implicit de utilizare a unității Soundbar (controlată printr-o telecomandă TV Samsung), mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul "SAMSUNG-TV REMOTE" este afișat pe ecran.

(Modul implicit) SAMSUNG-TV REMOTE

- De fiecare dată când trageți butonul WOOFER în sus și mențineți poziția timp de 5 secunde, modul se schimbă în următoarea ordine: "SAMSUNG-TV REMOTE" (Modul implicit) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Este posibil ca această funcție să nu fie disponibilă, în funcție de telecomandă.

- Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Folosirea butoanelor ascunse (butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER	Telecomanda televizorului Pornit/Oprit (Standby)	Pagina 25
(Sursă)	Asociere BT Pagina 22
►II (Redare/Pauză)	Auto Power Down Pornit/Oprit (modul AUX)	Pagina 23
	Inițializare (Standby) Pagina 30
	Pregătit pentru BT Pagina 13
Stânga	Auto Power Link ON/OFF	Pagina 23
Dreapta Anynet+ ON/OFF Pagina 23
Sus ID SET Pagina 23
Jos	Restricționarea volumului Pornit/Oprit	Pagina 24
(Controlul sunetului)	EQ 7 benzi Pagina 24
SOUND MODE	DRC ON/OFF (Standby)	Pagina 22
	Bluetooth Power	Pagina 22

Specificațiile de ieșire pentru diferite moduri de efecte de sunet

Efect		Intrare	leşire
			Fără kitul wireless de boxe spate	Cu kitul wireless de boxe spate
SOUND MODE	STANDARD	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	SURROUND	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale

• Kitul Samsung wireless de boxe spate poate fi achiziționat separat. Pentru achiziționarea unui kit, contactați furnizorul de la care ați achiziționat sistemul Soundbar.

09 INSTALAREA SUPORTULUI DE PERETE

Precauții la instalare

• Instalati numai pe un perete vertical.
• Evitați temperatura sau umiditatea ridicate la locația de instalare.
• Verificați duritatea peretelui și dacă acesta este suficient de dur pentru a susține greutatea sistemului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

- Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (rigips, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montat în grinzi.

- Achiziționați şuruburile de fixare pe perete în funcție de tipul și grosimea peretelui pe care montați sistemul Soundbar.

- Diametru: M5

– Lungime: 35 mm sau mai mult recomandat.

- Conectați cablurile între unitate și dispozitivele externe înainte de a fixa unitatea Soundbar pe perete.

- Opriți echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghidaj de montare pe perete

1. Plasați Ghidaj de montare pe perete pe suprafața peretelui.

• Ghidaj de montare pe perete trebuie să fie în poziție orizontală perfectă.
• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor.

TV

5cm sau mai mult

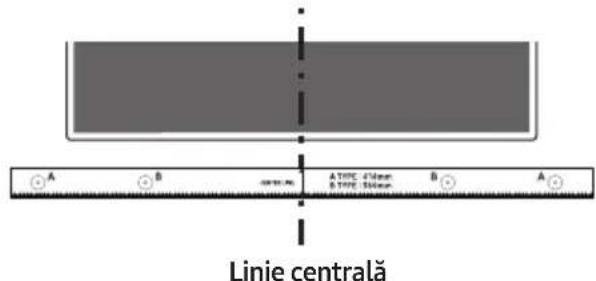

1. Aliniați Linia centrală a Ghidajul de montare pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi fixați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare.

Linie centrală

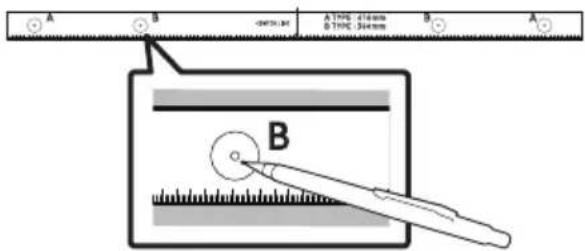

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor B-TYPE la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidaj de montare pe perete.

A B -0.075±0.04 A TPO: 410mm 0 TPO: 364mm B A B

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.

1. Împingeți un şurub (nu este furnizat) prin fiecare Şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați cele 2 Suport de fixare pe perete în orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Šurub.

- Când asamblati, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se află în spatele părții din spate a sistemului Soundbar.

Spatele sistemului Soundbar

Capătul din dreapta al sistemului Soundbar

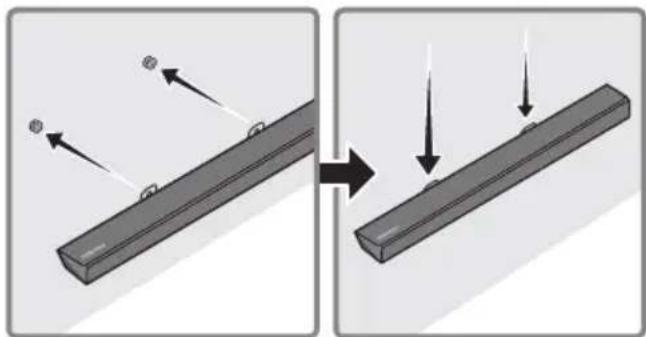

1. Instalați sistemul Soundbar cu Suporturilor pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

1. Glisați sistemul Soundbar în jos așa cum se arată mai jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

- Introduceți Șurub suport în partea mai lată (inferioară) a Suport de fixare pe perete, și apoi glisați Suport de fixare pe perete în jos pentru ca Suport de fixare pe perete să se sprijine bine pe Șurub suport.

Samsung ar putea oferi în viitor actualizări pentru firmware-ul sistemului Soundbar.

Port USB

USB (5V 0.5A) Cable adaptor micro USB la USB (nu este furnizat)

Dacă este disponibilă o actualizare, puteți actualiza firmware-ul prin conectarea unui dispozitiv USB cu versiunea de actualizare firmware la portul USB al sistemului Soundbar.

Pentru informații suplimentare despre descărcarea fișierelor de actualizare, vizitați site-ul web Samsung Electronics la adresa (www.samsung.com → Support).

Apoi, introduceți sau selectați modelul unității sistemului dvs. Soundbar, selectați Software & Apps, și apoi Descărcări. Rețineți că numele opțiunilor pot varia.

Procedura de actualizare

1. Conectați un cablu adaptor micro USB la USB cu o mufă tată USB 2.0 micro USB (tip B) la un capăt și o mufă mamă standard 2.0 USB (tip A) la celălalt capăt al mufei micro USB de pe sistemul Soundbar.

- Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienti.

1. Parcurgeți pașii de mai jos pentru a descărca software-ul pentru produs:

Accesați site-ul web Samsung la (samsung.com) → căutați numele modelului - selectați opțiunea de asistență pentru clienti (numele opțiunii poate fi modificat)

1. Salvați software-ul descărcat pe o memorie USB și selectați "Extrage aici" pentru a dezarhiva folderul.

2. Opriti sistemul Soundbar și conectați memoria USB care conține actualizarea software la portul mamă al unui cablu adaptor micro USB. Conectați cablul la portul USB de pe sistemul Soundbar.

3. Porniți sistemul Soundbar. Într-un interval de 3 minute, este afişat mesajul "UPDATE" și actualizarea începe.

4. Când actualizarea se încheie, sistemul Soundbar se oprește. Apăsați butonul ▶II de pe telecomandă timp de 5 secunde. Mesajul "INIT" apare pe ecran și apoi sistemul Soundbar se oprește. Actualizarea este încheiată.

- Acest produs are o funcție DUAL BOOT. Dacă firmware-ul nu se actualizează, puteți actualiza firmware-ul din nou.

Dacă nu se afișează UPDATE

1. Opriti sistemul Soundbar, deconectati și reconectati dispozitivul de stocare USB care conține fișierele de actualizare la portul USB al sistemului Soundbar.

2. Deconectați cablul de alimentare al sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar.

- Este posibil ca actualizarea firmware-ului să nu funcționeze corect dacă fișierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.

- Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării firmware-ului.

- După ce actualizarea se încheie, se inițializează configurarea utilizatorului în sistemul Soundbar. Vă recomandăm să notați setările pentru a le putea reseta ușor după actualizare.

Rețineți că actualizarea firmware-ului resetează și conexiunea subwoofer-ului. În cazul în care conexiunea la subwoofer nu este restabilită automat după actualizare, consultați pagina 6.

Dacă actualizarea software-ului eşuează, verificați dacă memoria USB este defectă.

- Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.

- Este posibil ca actualizarea prin USB să nu fie disponibilă, în funcție de producătorul dispozitivului de stocare.

11 DEPANARE

Înainte de a solicita service, verificați următoarele.

Unitatea nu poate fi pornită.

Ați introdus corespunzător cablul de alimentare în priză?

→Conectați cablul de alimentare la priză.

O funcție nu operează când butonul este apăsat.

Există electricitate statică în atmosferă?

→Scoateți cablul de alimentare și reconectați-l.

Sunetul este discontinuu în modul BT.

→ Consultați sectiunile de conectare prin Bluetooth, de la pagina 12 la 18.

Nu este emis niciun sunet.

Funcția Anularea sunetului este activată?

→ Apăsați butonul VOL pentru a anula funcția.

Volumul este dat la minim?

→Reglati Volumul.

Telecomanda nu funcționează.

Bateriile sunt consumate?

→Înlocuiti-le cu altele noi.

Distanța dintre telecomandă și unitatea principală Soundbar este prea mare?

→ Aduceți telecomanda mai aproape de unitatea principală Soundbar.

LED-ul roşu de pe subwoofer se aprinde intermitent iar subwooferul nu emite niciun semnal sonor.

Vă puteți confrunta cu această problemă atunci când subwooferul nu este conectat la unitatea principală Soundbar.

→ Încercați să vă conectați din nou la subwooferul dvs. (Consultați pagina 6.)

Subwooferul vibrează și emite sunete prea joase.

Încercați să reglați vibrațiile subwooferului dvs.

→ Apăsați butonul WOOFER de pe telecomandă în sus sau în jos pentru a regla volumul subwooferului. (la -12, sau între -6 \~ +6).

12 LICENȚĂ

DOLBY

AUDIO

Pentru a trimite întrebări și solicitări referitoare la software-ul open source, contactați Samsung prin e-mail ([e-mail]).

14 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile și ilustrațiile din acest manual pentru utilizator au rol consultativ și pot diferi de aspectul efectiv al aparatului.
• Se poate percepe o taxă administrativă în următoarele situații:

(a) un inginer este chemat la solicitarea dvs. și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

(b) duceți unitatea la un centru de reparații și aparatul nu prezintă niciun defect (rezultă că nu ați citit manualul de utilizare).

- Cuantumul acestei taxe administrative vă va fi comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.

15 SPECIFICAȚII ȘI SUGESTII

Specificatii

Nume model HW-N450
USB 5V/0,5A
Greutate 2,2 kg
Dimensiuni (L x 1 x A) 904,0 x 55,0 x 80,0 mm
Interval temperatură de funcționare +5°C la +35°C
Interval umiditate de funcționare 10 % la 75 %
AMPLIFICATORPutere de ieșire nominală	40W x 4
Format de fișiere acceptate(sunetul DTS 2.0 este redat în format DTS.)	LPCM 2ch, Dolby AudioTM(compatibil Dolby® Digital), DTS
PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESSPuterea maximă a transmitătorului BTPuterea maximă a transmitătorului SRD	100 mW la 2,4 GHz – 2,4835 GHz25 mW la 5,725 GHz – 5,825 GHz

Nume subwoofer PS-WN20
Greutate 5,7 kg
Dimensiuni (L x Î x A) 220,0 x 369,0 x 279,0 mm
AMPLIFICATORPutere de ieşire nominală	160W

Consum total de energie electrică în standby (W) 2,9W
BluetoothMetodă de activare a portului	Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

OBSERVATII

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără înștiințare.
• Greutatea și dimensiunile sunt aproximative.

- Prin prezenta, Samsung Elctronics declară faptul că acest echipament respectă Directiva 2014/53/EU.

Textul complet al declarației de conformitate EU este disponibil la următoarea adresă de internet: http://www.samsung.com accesați Asistență > Căutați asistență pentru produs și introduceți numele modelului.

Echipamentul poate fi funcționa și în țările europene.

[Dispoziții privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66.

În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale.

Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specifice produsului, de ex. REACH, WEEE, Baterii, accesăți:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD

ELEKTRIČNOG UDARA, NE SKIDAJTE POKLOPAC (ILI ZADNJU PLOČU).

UNUTRA SE NE NALAZE DELOVI KOJI SE MOGU

SERVISIRATI. SERVISIRANJE POVERITE

KVALIFIKOVANOM OSOBLJU SERVISA.

	OPREZOPASNOST ODELEKTRIČNOG UDARA.NE OTVARATI.
	Ovaj simbol ukazuje na to da je unutar uređaja prisutan visoki napon. Svaka vrsta kontakta sa unutrašnjim komponentama ovog uređaja predstavlja opasnost.
	Ovaj simbol ukazuje na to da se uz proizvod isporučuje važna dokumentacija koja se odnosi na rukovanje i održavanje.
	Proizvod klase II: Ovaj simbol označava da povezivanje na zaštitno električno uzemljenje nije neophodno.
	Naizmenična struja: Ovaj simbol označava da naizmeničnu struju.
	Jednosmerna struja: Ovaj simbol označava da jednosmernu struju.
	Oprez, videti uputstva za upotrebu: Ovaj simbol upućuje korisnika da u korisničkom priručniku pročita dodatne informacije u vezi sa bezbednošću.

OPREZ

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite ovaj proizvod kiši ili vlazi.

OPREZ
