WX647 - șlefuitor WORX - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului WX647 WORX în format PDF.
| Tip produs | Șlefuitor manual |
| Marcă | WORX |
| Model | WX647 |
| Tensiune nominală | 230-240V ~ 50Hz |
| Putere nominală | 55W |
| Viteză fără sarcină | 11000/min |
| Greutate | 0,7 kg |
| Clasă de protecție | II (izolație dublă) |
| Nivel de presiune acustică | 78,3 dB(A) |
| Nivel de putere acustică | 89,3 dB(A) |
| Valoare de emisie a vibrațiilor | 3,710 m/s² |
| Utilizare prevăzută | Șlefuire uscată a lemnului, plasticului, chitului, suprafețelor lăcuite |
| Accesorii incluse | Hârtie abrazivă (3 sau 6 buc), foaie abrazivă pentru deget (3 sau 6 buc), degetar, adaptor de extracție a prafului |
| Sistem de extracție a prafului | Adaptor pentru aspirare externă și carcasă de praf (opțional) |
| Întreținere | Curățați cu o cârpă uscată; mențineți sloturile de ventilație curate; nu folosiți apă sau substanțe chimice |
| Siguranță | Citiți manualul; purtați protecție oculară, auditivă și mască anti-praf; utilizați un DDR în exterior; deconectați înainte de reglare |
| Reparabilitate | Nicio piesă reparabilă de utilizator; reparați de un profesionist calificat cu piese identice |
| Informații generale | Conform standardelor EN 60745-1, EN 60745-2-4, etc.; izolație dublă; garanția nu acoperă uzura normală a plăcii de bază |
Întrebări frecvente - WX647 WORX
Întrebările utilizatorilor despre WX647 WORX
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șlefuitor în format PDF gratuit! Găsiți manualul dvs. WX647 - WORX și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. WX647 mărcii WORX.

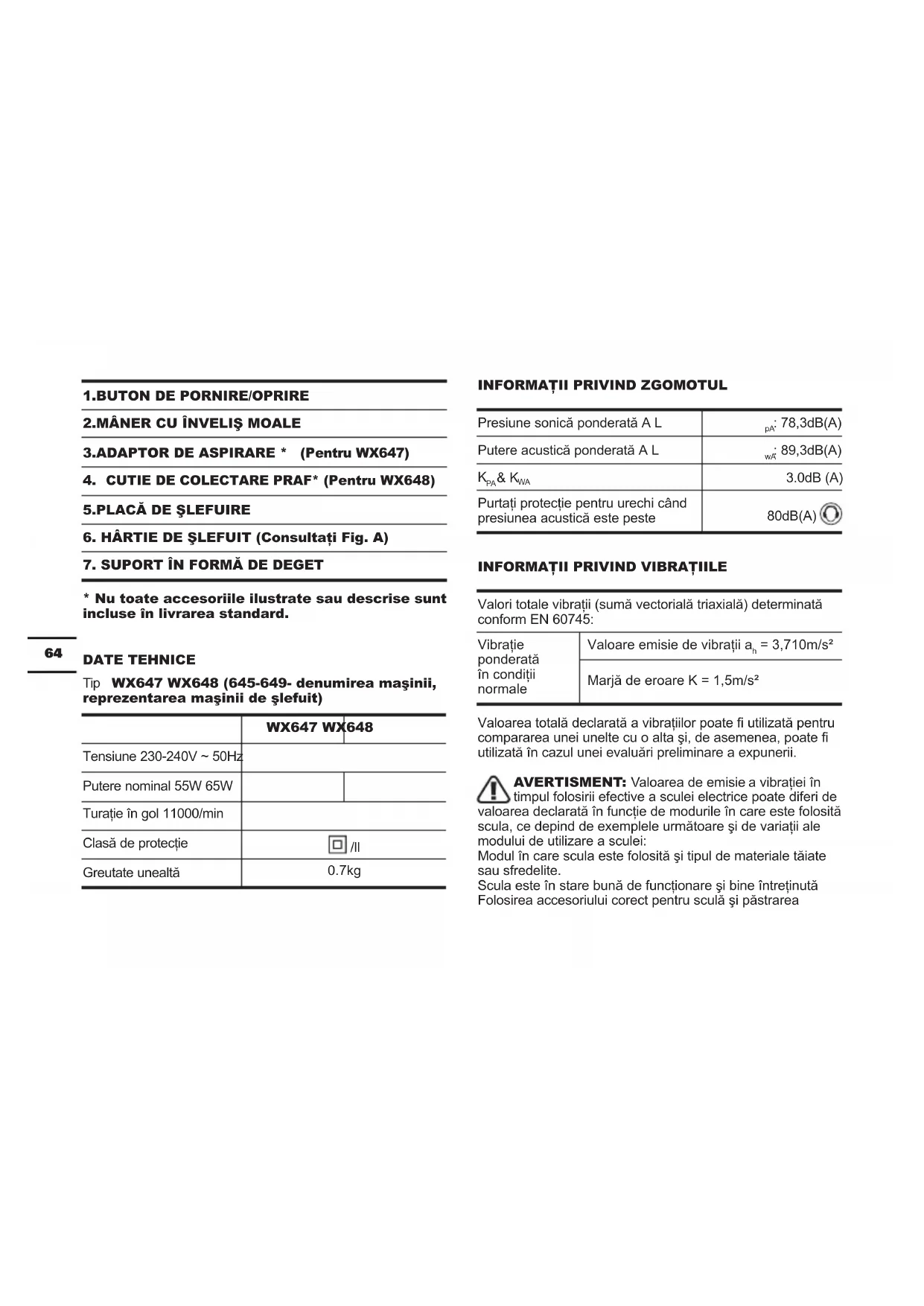

MANUAL DE UTILIZARE WX647 WORX
6. HÂRTIE DE ŞLEFUIT (Consultați Fig. A)
7. SUPORT ÎN FORMĂ DE DEGET
* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.
DATE TEHNICE
Tip WX647 WX648 (645-649- denumirea maşinii, reprezentarea maşinii de şlefuit)
| WX647 WX648 | ||
| Tensiune 230-240V ~ 50Hz | ||
| Putere nominal 55W 65W | ||
| Turatie în gol 11000/min | ||
| Clasă de protectie | ☐/II | |
| Greutate unealtă | 0.7kg | |
INFORMATII PRIVIND ZGOMOTUL
| Presiune sonică ponderată A L | _pA : 78,3dB(A) |
| Putere acustică ponderată A L | _wA : 89,3dB(A) |
| K_PA & K_WA | 3.0dB (A) |
| Purtați protectie pentru urechi când presiunea acustică este peste | 80dB(A) [IMAGE] |
INFORMATII PRIVIND VIBRATIILE
| Valori totale vibrații (sumă vectorială triaxială) determinată conform EN 60745: | |
| Vibrație ponderată în condiții normale | Valoare emisie de vibrații a_h = 3,710m/s^2 |
| Marjă de eroare K = 1,5m/s^2 | |
Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.
AVERTISMENT: Valoarea de emisie a vibrației în timpul folosirii effective a sculei electrice poate diferi de
valoarea declarată în funcție de modurile în care este folosită scula, ce depind de exemplele următoare și de variații ale modului de utilizare a sculei:
Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.
Scula este în stare bună de funcționare și bine întreținută Folosirea accesoriiului corect pentru sculă și păstrarea
acesteia în condiții bune.
Strângerea corespunzătoare a mânerelor și dacă se folosesc accesorii anti-vibratie.
Scula este folosită conform indicațiilor din fabrică și conform acestor instrucțiuni.
Această sculă poate cauza sindromul vibrație mână-braț dacă nu este folosită în mod corespunzător.
AVERTISMENT: Pentru a fi corectă, estimarea
nivelului de expunere în condiții concrete de folosire
trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.
Ajută la micșorarea riscului de expunere le vibratii.
Utilizati ÎNTÔTDEAUNA dălti, burghie și lame ascutite.
Păstrați acest aparat în conformitate cu aceste instrucțiuni și păstrați-l bine gresat (dacă e cazul)
Dacă acest aparat este folosit în mod constant, atunci cumprăați accesorii anti-vibratie.
Evitați folosirea aparaturii la temperaturi mai joase de 10°C
Planificati-vă programul de lucru pentru a folosi sculele cu număr mare de vibrații de-a lungul a mai multe zile.
ACCESORII
| WX647 | WX648 | |
| Hârtie de șlefuit cu arici (perforată) 6 buc. | 9 buc. | |
| Hârtie de șlefuit pentru îndepărtarea vopselurilor | 3 buc. | 6 buc. |
| Hârtie de şlefuit în formă de deget 3 buc. 6 buc. | |
| Suport în formă de deget 1 buc. 1 buc. | |
| Adaptor de aspirare 1 buc. / | |
| Cutie de colectare praf /1 buc. |
Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.
AVERTISMENTE GENERALE DE SIGURANTĂ PENTRU UNELTE ELECTRICE
AVERTISMENT: Cititi toate avertismentele de
siguranță și toate instrucțiunile. Dacă nu respectați toate avertismentele și instrucțiunile de mai jos, există riscul electrocutării, incendiului și/sau al accidentării grave.
Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.
Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un accumulator (fără cablu).
1. SIGURANTA ZONEI DE LUCRU
a) Mentineți zona de lucru curată și bine iluminată. Zonele de lucru în dezordine și întunecoase favorizează accidentele.
b) Nu utilizați uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau praf inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.
2. SIGURANTA ELECTRICĂ
c) Asigurați-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneltei.
a) Fișele uneltei electrice trebuie să se potrivească perfect în priza de alimentare.
Nu modificați niciodată stecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare.
Utilizarea stecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării.
b) Evitați contactul fizic cu suprafețe cu legătură la pământ, cum ar fi țevi, radiatoare, mașini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată.
c) Nu expuneți uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare.
d) Nu deteriorați cablul de alimentare.
Nu folosiți niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.
e) Când folosiți unealta electrică în exterior, utilizați un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.
f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiți o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.
3. SIGURANTA PERSONALĂ
a) Fiți concentrat, urmăriți ceea ce faceți și dati dovadă de simț practic când folosiți o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.
b) Folositi echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.
c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.
d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică.
O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.
e) Păstrați un echilibru corect. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.
f) îmbrăcați-vă corespunzător. Nu purtați îmbrăcăminte prea largă sau bijuterii.
Nu vă apropiati părul, hainele sau mănușile de componentele mobile. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.
g) Dacă sunt furnizate accesorii pentru
conectarea unor dispositive de aspirare și colectare a prafului, asigurați-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.
4. UTILIZAREA ŞI ÎNTRETINEREA UNELTELOR ELECTRICE
a) Nu forțați unealta electrică. Folosiți unealta electrică potrivită pentru aplicatie. Cu unealta electrică potrivită, veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.
b) Nu folosiți unealta electrică dacă nu o puteți porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acționată de la întrerupător este periculoasă și trebuie reparată.
c) Scoateți ștecherul din sursa de curent și/sau scoateți bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriiile sau de a depozita uneltele electrice. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.
d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instrucțiunile să acționeze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Efectuati întreținerea uneltelor electrice. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.
f) Uneltele de tăiere trebuie menținute ascuțite
și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.
g) Folosiți unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat. Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.
5. SERVICE
a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb identice. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranță.
SIMBOLURI
 | Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni |
 | Izolație dublă |
 | Avertisment |
 | Purtați echipament de protecție pentru urechi |
 | Purtați echipament de protecție pentru ochi |
 | Purtați mască de protecție contra prafului |
 | Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea |
INSTRUCTIUNI DE UTILIZARE
NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.
DESTINATIA DE UTILIZARE
Mașina este concepută pentru șlefuirea uscată a suprafeșelor de lemn, plastic, de umplere și acoperite.
ASAMBLARE ŞI OPERARE
| ACTIUNE FIGURA | |
| ADUNAREA | |
| * Montarea smirghelului | Consultați Fig. A |
| Utilizarea adaptorului de extragere a prafului | Consultați Fig.B1, B2 |
| Atașarea cutiei de colectare a prafuluiATENTIE: Pentru a preveni posibilitatea proiectării prafului de șlefuire sau a altor corpuri străine în fața sau ochii dumneavoastră, nu încercați niciodată să utilizați șlefuitorul fără cutia de praf corect instalată. | Consultați Fig. C |
| Golirea cutiei de colectare a prafului- Pentru o exploatare mai eficientă a mașinii, goliți cutia de colectare a prafului la fiecare 5-10 minute. | Consultați Fig. D1, D2, D3 |
| OPERARE | |
| Buton pornit/pornit | Consultați Fig. E |
| Functie de șlefuire de uniformizare | Consultați Fig. F |
| * Instalarea suportului în formă de deget | Consultați Fig. G1, G2 |
| * Demontarea suportului în formă de deget | Consultați Fig. H1, H2 |
| * Atașarea hârtiilor de șlefuit și a suporturilor | Consultați Fig. I |
| Șlefuirea cu suportul în formă de deget | Consultați Fig. J |
ATENTIE: Dacă se uită deconectarea cablului de alimentare, mașina poate porni în mod accidental și poate genera accidente grave.
SFATURI PRIVIND UTILIZAREA INSTRUMENTULUI
Dacă scula electrică devine prea fierbinte, rulați fără sarcină timp de 2-3 minute pentru răcirea motorului.
Asigurați-vă întotdeauna că piesa de prelucrat este ținută sau fixată ferm pentru a împiedica mișcarea.
Orice mișcare a materialului poate afecta calitatea tăieriții sau finisării șlefuirii.
Porniți unealta înainte de a începe lucrul și opriți-o doar când ați încheiat lucrul. Pentru rezultate optime, sablați lemnul în directia fibrei.
Nu începeti sablarea fără atașarea hârtiei abrazive.
Nu permiteți uzarea şmirghelului, în caz contrar acesta va deteriora plăcuța de şlefuire. Garanția nu acoperă uzura și ruperea plăcuței de şlefuire.
Utilizați un şmirghel puternic abraziv pentru suprafețe dure, un şmirghel cu abraziune medie pentru suprafețe moderate și un şmirghel fin pentru finisare. Dacă este necesar, efectuați mai întăi un test pe un material scos din uz.
Utilizați numai hârtie abrazivă de calitate bună.
Hârtia abrazivă controlează eficiența de sablare, nu forța aplicată sculei. Aplicarea unei forțe excesive va reduce eficiența de lucru și va cauza suprasolicitarea motorului. Înlocuirea regulată a accesoriului va ajuta la menținerea unei eficiențe optime de lucru.
ÎNTRETINERE
Scoateți ștecherul din priza de alimentare înainte de a efectua orice ajustări, operațiuni de service sau întreținere.
Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.
Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice.
Ştergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mentineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru.
Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane cu calificare similară, pentru a evita orice pericol.
PROTECTIA MEDIULUI
Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente.
Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
DECLARATIE DE CONFORMITATE
Subsemnații,
Declarăm că produsul,
Descriere Slefuitor cu excentric WORX
Functie Indepărtarea materialului în surplus de pe o suprafață cu o placă vibratoare
Respectă următoarele Directive:
2006/42/EC
2011/65/EU
2014/30/EU
Se conformează standardelor,
EN 60745-1
EN 60745-2-4
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Persoana responsabilă pentru elaborarea fișei tehnice,
Nume Russell Nicholson
Adresa Positec Power Tools (Europe) Ltd, PO
Box 6242 Newbury RG14 9LT UK
Allen Ding
Adjunct Inginer Sef, Testare si certificare
