WX647 - Schuurmachine WORX - Gratis gebruiksaanwijzing en handleiding

Producttype	Handschuurmachine
Merk	WORX
Model	WX647
Nominale spanning	230-240V ~ 50Hz
Nominaal vermogen	55W
Onbelast toerental	11000/min
Gewicht	0,7 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	78,3 dB(A)
Geluidsvermogensniveau	89,3 dB(A)
Trillingsemissiewaarde	3,710 m/s²
Beoogd gebruik	Droog schuren van hout, kunststof, plamuur, gelakte oppervlakken
Inbegrepen accessoires	Schuurpapier (3 of 6 stuks), vingerschuurvel (3 of 6 stuks), vingersteun, stofafzuigadapter
Stofafzuigsysteem	Adapter voor externe afzuiging en stofcontainer (optioneel)
Onderhoud	Reinig met een droge doek; houd de ventilatiesleuven schoon; gebruik geen water of chemische middelen
Veiligheid	Lees de handleiding; draag oogbescherming, gehoorbescherming en een stofmasker; gebruik een aardlekschakelaar buitenshuis; trek de stekker uit het stopcontact voordat u aanpassingen uitvoert
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; laat repareren door een gekwalificeerde vakman met identieke onderdelen
Algemene informatie	Voldoet aan normen EN 60745-1, EN 60745-2-4, enz.; dubbel geïsoleerd; garantie dekt geen normale slijtage van de basisplaat

Veelgestelde vragen - WX647 WORX

Hoe vervang ik het schuurpapier?

Trek de stekker uit het stopcontact. Verwijder het oude schuurpapier en plaats het nieuwe, waarbij u de gaten uitlijnt. Zie Fig. A.

Hoe leeg ik de stofcontainer?

Maak elke 5 tot 10 minuten leeg. Maak de container los, leeg hem en plaats hem terug. Zie Fig. D1-D3.

Hoe gebruik ik de stofafzuigadapter?

Sluit de adapter aan op de schuurmachine en verbind deze met een stofzuiger. Zie Fig. B1, B2.

Welke korrelgrootte schuurpapier kiezen?

Gebruik grove korrel voor ruwe oppervlakken, middelmatige korrel voor gladde oppervlakken en fijne korrel voor de afwerking.

Waarom wordt de schuurmachine heet?

Als het gereedschap oververhit raakt, laat het dan 2 tot 3 minuten onbelast draaien om af te koelen. Vermijd overbelasting.

Hoe onderhoud ik de schuurmachine?

Reinig met een droge doek, houd de ventilatiesleuven schoon. Gebruik nooit water of chemische reinigingsmiddelen.

Welke veiligheidsmaatregelen nemen?

Draag oogbescherming, gehoorbescherming en een stofmasker. Gebruik buitenshuis een aardlekschakelaar. Trek de stekker uit het stopcontact voordat u aanpassingen uitvoert.

Kan ik de schuurmachine gebruiken zonder stofcontainer?

Nee, om stofverspreiding te voorkomen, altijd de container correct geïnstalleerd gebruiken.

Wat te doen als het netsnoer beschadigd is?

Het moet worden vervangen door de fabrikant, een onderhoudsmonteur of een gekwalificeerd persoon om gevaar te voorkomen.

Hoe installeer ik de vingersteun?

Trek de stekker uit het stopcontact, bevestig de vingersteun zoals aangegeven in Fig. G1, G2. Om te verwijderen, zie Fig. H1, H2.

GEBRUIKSAANWIJZING WX647 WORX

NL Oorspronkelijke gebruiksaanwijzing

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

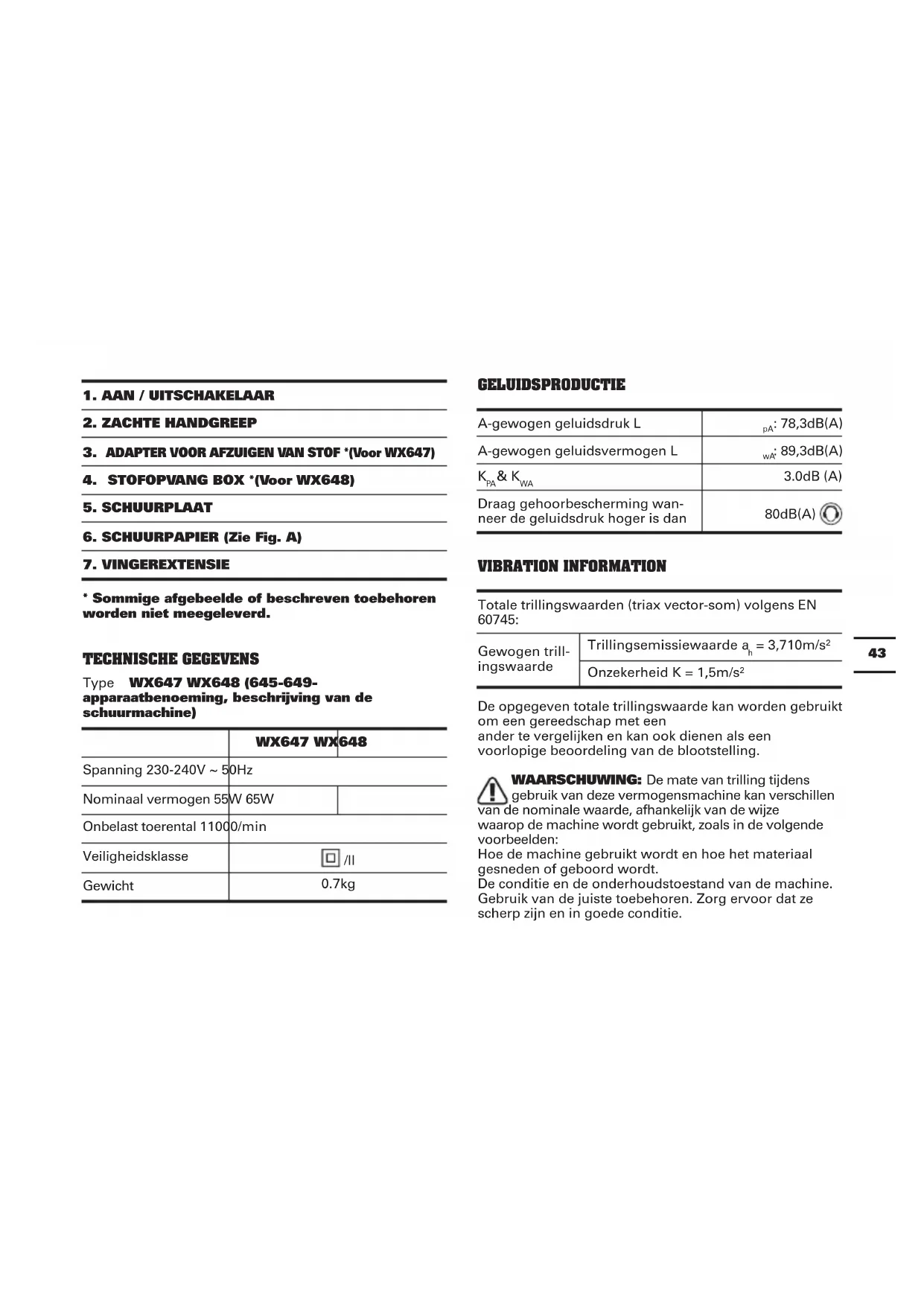

TECHNISCHE GEGEVENS

Type WX647 WX648 (645-649-apparaatbenoeming, beschrijving van de schuurmachine)

	WX647 WX648
Spanning 230-240V ~ 50Hz
Nominaal vermogen 55W 65W
Onbelast toerental 11000/min
Veiligheidsklasse	☐/II
Gewicht	0.7kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA : 78,3dB(A)
A-gewogen geluidsvermogen L	_wA : 89,3dB(A)
K_PA & K_WA	3.0dB (A)
Draag gehoorbescherming wan- neer de geluidsdruk hoger is dan	80dB(A) [IMAGE]

VIBRATION INFORMATION

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Gewogen trillingswaarde	Trillingsemissiewaarde a_h = 3,710m/s^2
	Onzekerheid K = 1,5m/ s^2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10°C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX647	WX648
Velcro schuurpapier (geperforeerd)	6pc 9pc
schuurpapier, bestemd voor ver- fverwijdering	3pc 6pc

schuurpapier voor vinger 3pc 6pc
vingerextensie 1pc 1pc
Adapter voor afzuiging van stof 1pc /
Stofopvang box / 1pc

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1. WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.

b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen.

c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, formuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.
e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat

geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.

f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent.

Hierdoor heft u betere controle over het gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen.
g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is.
b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies

het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

5. SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.

SYMBOLLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Dubbele isolatie
	Waarschuwing
	Draag een veiligheidsbril
	Draag oogbescherming
	Draag een stofmasker
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het droog schuren van hout, kunststof, plamuur en gelakte oppervlakken.

ASSEMBLAGE EN BEDIENING

ACTIE AFBEELDING
MONTAGE
* Schuurpapier aanbrengen	Zie Fig. A
De stofafzuigingsadapter gebruiken	Zie Fig. B1, B2
De stofdoos gebruikenLET OP: Om te verhinderen dat het stof of vreemde lichamen in uw gezicht of ogen worden geworpen, mag de schuurmachine nooit worden gebruikt als de stofopvangbak niet gemonteerd is.	Zie Fig. C
De stofdoos legen-- Voor doelgerichter gebruik kunt u de stofdoos elke 5-10 minuten openen.	Zie Fig. D1, D2, D3
BEDIENING
Aan / Uitschakelaar	Zie Fig. E
Vlakschuurgedeelte	Zie Fig. F
* De vingerextensie monteren	Zie Fig. G1, G2
* De vingerextensie demonteren	Zie Fig. H1, H2
* Schuurpapier en -pads bevestigen	Zie Fig. I
Met de vingerextensie schuren	Zie Fig. J

* WAARSCHUWING: Als u de schuurmachine niet loskoppelt, kan het gereedschap per ongeluk worden geactiveerd en hierdoor ernstige lichamelijke letsels veroorzaken.

48

Wordt uw machine te heet, laat hem dan 2 à 3 minuten onbelast draaien om de motor af te koelen. Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodat het niet kan bewegen.

ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beïnvloeden.

Start de schuurmachine voordat u schuurt en zet hem direct uit als u klaar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin niet met schuren als het schuurpapier nog niet gemonteerd is.

Laat het schuurpapier niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat wordt niet door de garantie gedekt.

Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te maken en

fijn papier voor de laatste afwerking. Test de werking zo nodig om afvalmateriaal.

Gebruik alleen schuurpapier van goede kwaliteit.

Het schuurpapier bepaalt de efficiëntie van het schuren, niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht wordt het schuren minder efficiënt en wordt de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiëntie.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap.

Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de

gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

Verklaren dat het product

Beschrijving WORX Handpalm schuurmachine

Type WX647 WX648 (645-649- apparaatbeno-eming, schuurmachinebeschrijving)

Functie Verwijder het oppervlaktemateriaal met een plaat

Overeenkomt met de volgende richtlijnen,

2006/42/EC

2011/65/EU

2014/30/EU

Standaards in overeenstemming met

EN 60745-1

EN 60745-2-4

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 6242 Newbury RG14 9LT UK

A# C E

Suzhou 2016/04/29

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering
