WX647 - Csiszológép WORX - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen WX647 WORX PDF formátumban.
| Terméktípus | Kézi csiszológép |
| Márka | WORX |
| Modell | WX647 |
| Névleges feszültség | 230-240V ~ 50Hz |
| Névleges teljesítmény | 55W |
| Üresjárati fordulatszám | 11000/min |
| Súly | 0,7 kg |
| Védelmi osztály | II (kettős szigetelés) |
| Hangnyomásszint | 78,3 dB(A) |
| Hangteljesítményszint | 89,3 dB(A) |
| Rezgéskibocsátási érték | 3,710 m/s² |
| Rendeltetésszerű használat | Fa, műanyag, gitt, lakkozott felületek száraz csiszolása |
| Tartozékok | Csiszolópapír (3 vagy 6 db), ujjcsiszoló lap (3 vagy 6 db), ujjvédő, porelszívó adapter |
| Porelszívó rendszer | Adapter külső elszíváshoz és porzsák (opcionális) |
| Karbantartás | Száraz ruhával tisztítsa; tartsa tisztán a szellőzőnyílásokat; ne használjon vizet vagy vegyszereket |
| Biztonság | Olvassa el a kézikönyvet; viseljen szemvédőt, hallásvédőt és porvédő maszkot; kültéren használjon FI relét; húzza ki a csatlakozót beállítás előtt |
| Javíthatóság | Nincs felhasználó által javítható alkatrész; szakképzett szakemberrel javíttassa azonos alkatrészekkel |
| Általános tudnivalók | Megfelel az EN 60745-1, EN 60745-2-4 szabványoknak; kettős szigetelés; a garancia nem vonatkozik az alaplemez normál kopására |
Gyakran ismételt kérdések - WX647 WORX
Felhasználói kérdések a következőről WX647 WORX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csiszológép PDF formátumban ingyenesen! Találja meg kézikönyvét WX647 - WORX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WX647 márka WORX.
HASZNÁLATI ÚTMUTATÓ WX647 WORX
HU Eredeti használati utasítás
RO Instructiuni originale

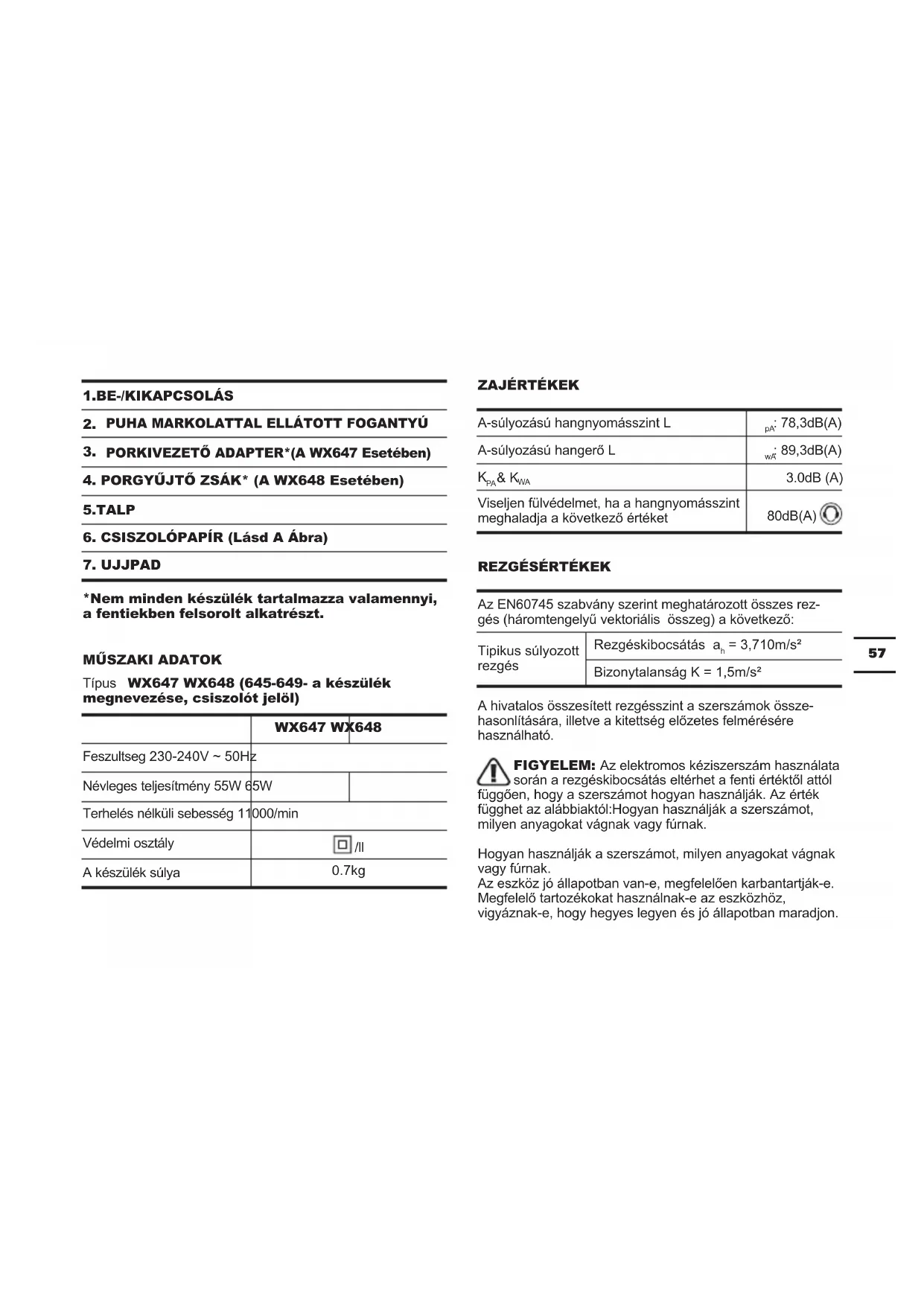

3. PORKIVEZETŐ ADAPTER\*(A WX647 Esetében)
4. PORGYÜJTÖ ZSÁK\* (A WX648 Esetében)
5.TALP
6. CSISZOLÓPAPÍR (Lásd A Ábra)
7. UJJPAD
*Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.
MÜSZAKI ADATOK
Típus WX647 WX648 (645-649- a készülék megnevezése, csiszolót jelöl)
| WX647 WX648 | ||
| Feszultseg 230-240V ~ 50Hz | ||
| Névleges teljesítmény 55W 65W | ||
| Terhelés nélküli sebesség 11000/min | ||
| Védelmi osztály | ☐/II | |
| A készülék súlya | 0.7kg | |
ZAJÉRTÉKEK
| A-súlyozású hangnyomásszint L | _pA : 78,3dB(A) |
| A-súlyozású hangerő L | _wA : 89,3dB(A) |
| K_PA & K_WA | 3.0dB (A) |
| Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket | 80dB(A) [IMAGE] |
REZGÉSÉRTÉKEK
| Az EN60745 szabvány szerint meghatározott összes rez-gés (háromtengelyű vektoriális összeg) a következő: | |
| Tipikus súlyozottrezgés | Rezgéskibocsátás a_h = 3,710m/s^2 |
| Bizonytalanság K = 1,5m/ s^2 | |
A hivatalos összesített rezgésszint a szerszámok össze- hasonlítására, illetve a kitettség előzetes felmérésére használható.
FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól en, hogy a szerszámot hogyan használják. Az érték et az alábbiaktól:Hogyan használják a szerszámot, n anyagokat vágnak vagy fúrnak.
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.
A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerüen, kialakításának és a jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kézkar vibrációs szindrómát okozhat.
FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésöt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Kerülje az eszköz használatát 10°C vagy alacsonyabb hömérsékleten.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
TARTOZÉKOK
| WX647 | WX648 | |
| Csiszolópapír (átlyukasztott) 6pc 9pc | ||
| Festékeltávolításra alkalmas csiszolópapír | 3pc 6pc | |
| Ujjpad-lap 3pc 6pc | ||
| Ujjpad 1pc 1pc | ||
| Porkivezető adapter 1pc / | ||
| Porgyűjtő zsák /1pc |
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
ELEKTROMOS KÉZISZERSZÁMOK BIZTONSÁGOS HASZNÁLATÁVAL KAPCSOLATOS ÁLTALÁNOS FIGYELMEZTETÉSEK
FIGYELEM: Olvasson el minden biztonsági figyelmeztetést és valamennyi utasítást.
A figyelmeztetések és utasítások figyelmen kívül hatása áramütést, tűzet és/vagy súlyos sérülést eredményezhet.
Örizzen meg minden figyelmeztetést és utasítást, a jövőben szüksége lehet ezekre.
A figyelmeztetésekben használatos “elektromos kéziszerszám” kifejezés az ön hálózatról üzemeltetett (vezetékes) elektromos kéziszerszámára vagy akkumulátoros (vezeték nélküli) elektromos kéziszerszámára vonatkozik.
1. A MUNKATERÜLET BIZTONSÁGA
a) A munkaterületet tartsa tisztán és jól megvilágítva. A zsúfolt vagy sötét munkaterület balesethez vezethet.
b) Ne üzemeltessen elektromos kéziszerszámot robbanékony légkörben, például gyúlékony folyadékok, gázok vagy por jelenléte mellett.
Az elektromos kéziszerszámok használata során szikrák keletkeznek, amelyek hatására a por vagy gáz kigyulladhat.
c) Elektromos kéziszerszámok működtetése közben tartsa távol a gyermekeket és bámészkodókat. A figyelem elterelése kontrollvesztést eredményezhet.
2. ELEKTROMOS BIZTONSÁG
a) Az elektromos kéziszerszámok dugójának illeszkednie kell a dugaljba. Soha, semmilyen módon ne módosítsa a dugót. Földelt elektromos kéziszerszámokkal ne használjon adaptert. Ha nem módosított dugókat és megfelelő dugaljat használ, azzal csökkenti az áramütés kockázatát.
b) Ne érintse meg a földelt felületeket, például csöveket, radiátorokat, tűzhelyeket vagy hűtőszekrényeket. Ha a test földelt, nagyobb az áramütés kockázata.
c) Ne tegye ki esőnek vagy nedves körülményeknek az elektromos kéziszerszámokat. Ha egy elektromos kéziszerszámba víz kerül, megnő az áramütés kockázata.
d) Vigyázzon a szerszám kábelére. Soha ne hordozza, húzogassa vagy húzza ki az áramból az elektromos kéziszerszámot a kábelnél fogva. A kábelt tartsa távol a hőtől, olajtól, éles peremektől vagy mozgó részektől. A sérült vagy összegubancolódott kábel növeli az áramütés kockázatát.
e) Ha az elektromos kéziszerszámot szabadtérben üzemelteti, használjon külső használatra alkalmas hosszabbítót. A külső használatra alkalmas kábel használatával csökken az áramütés kockázata.
f) Ha elkerülhetetlen, hogy az elektromos kéziszerszámot nedves helyen működtesse, használjon maradékáram-működtetésű megszakító (RCD) védelemmel rendelkező áramforrást. A maradékáram-működtetésű megszakító használata csökkenti az áramütés kockázatát.
3. SZEMÉLYI BIZTONSÁG
a) Az elektromos kéziszerszám működtetése közben maradjon éber, figyeljen arra, amit csinál, és használja a józan eszét. Ne működtesse az elektromos kéziszerszámot, ha fáradt, illetve gyógyszerek, alkohol vagy drogok hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos kéziszerszámok működtetése közben súlyos sérülésekhez vezethet.
b) Használjon személyi védőfelszereléseket. Mindig használjon szemvédelmet. A személyi védőfelszerelés, például pormaszk, csúszásmentes biztonsági lábbeli, védősisak vagy szükség esetén hallásvédelem használatával csökkenthető a személyi sérülések kockázata.
c) Kerülje el, hogy a szerszám véletlenül működésbe lépjen. Mielőtt az elektromos kéziszerszámot áramhoz csatlakoztatná, behelyezné az akkumulátort, felvenné vagy vinné a szerszámot ellenőrizze, hogy a kapcsoló “ki” helyzetbe legyen állítva. Ha a szerszám hordozásakor ujját a kapcsolón tartja, vagy áram alá helyezi a bekapcsolt készüléket, az balesetekhez vezethet.
d) Mielőtt az elektromos kéziszerszámot bekapcsolná, távolítson el róla minden állítókulcsot. Ha az elektromos kéziszerszám forgórészein állítókulcs marad, az személyi sérüléshez vezethet.
e) Ne próbáljon túl messzire nyúlni. Mindig vigyázzon, hogy stabilan álljon, és őrizze meg egyensúlyát. Ez segít, hogy váratlan helyzetekben uralja az elektromos kéziszerszámot.
f) Viseljen megfelelő öltözéket. Ne viseljen bő ruházatot vagy hosszú ékszert. Haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol. A bő ruházatot, hosszú ékszert vagy hosszú hajat bekaphatják a mozgó elemek.
g) Ha a szerszámhoz porszívó vagy -gyűjtő csatlakoztatható, vigyázzon, hogy ezeket csatlakoztassa és megfelelően használja.
A porgyűjtő használatával csökkenthetőek a porral kapcsolatos kockázatok.
a) Ne eröltesse az elektromos kéziszerszámot. Mindig megfelelő elektromos kéziszerszámot használjon. Ha a megfelelő elektromos kéziszerszámot használja, azzal a rendeltetési területén jobban és biztonságosabban elvégezhető a munka.
b) Ne használja az elektromos kéziszerszámot, ha azt nem lehet kikapcsolni. Ha egy elektromos kéziszerszám nem szabályozható a kapcsolóval, az veszélyes, és javításra szorul.
c) Mielőtt a szerszámot beállítaná, tartozékot cserélne, illetve tároláskor húzza ki a dugót az áramforrásból, és/vagy vegye ki az akkumulátort az elektromos kéziszerszámból. Ezekkel a megelőző biztonsági intézkedésekkel csökken annak a kockázata, hogy a kéziszerszám véletlenül bekapcsoljon.
d) Az elektromos kéziszerszámokat használaton kívül tartsa a gyermekektől távol, és ne hagyja, hogy a szerszámot vagy ezeket az utasításokat nem ismerő személyek
4. AZ ELEKTROMOS KÉZISZERSZÁM HASZNÁLATA ÉS KARBANTARTÁSA
működtessék azt. A tapasztalatlan felhasználók kezében az elektromos kéziszerszámok veszélyessé válnak.
e) Tartsa karban az elektromos kéziszerszámokat. Ellenőrizze, hogy a mozgó elemek megfelelően helyezkednek-e el és nem szorultak-e be, az alkatrészek épek, és semmilyen más hiba nincs kihatással az elektromos kéziszerszám működésére. Ha sérülést talál, használat előtt javíttassa meg a szerszámot. A nem megfelelően karbantartott elektromos kéziszerszámok sok balesetet okoznak.
f) A vágószerszámokat tartsa tisztán, és figyeljen, hogy élesek maradjanak. A megfelelően karbantartott, éles vágószerszámok ritkábban akadnak meg, és egyszerűbben irányíthatóak.
g) Az elektromos kéziszerszámot, a kiegészítőket és fejeket használja a fenti utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Ha az elektromos kéziszerszámot nem rendeltetésszerűen használja, az veszélyhelyzetet teremthet.
5. SZERVIZ
a) Az elektromos kéziszerszámot csak képzett szerelő javíthatja megfelelő cserealkatrészekkel. Ez biztosítja az elektromos kéziszerszám biztonságos működését.
SZIMBÓLUMOK
 | A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat |
 | Dupla szigetelés |
 | Figyelmeztetés |
 | Viseljen fülvédőt |
 | Viseljen szemvédőt |
 | Viseljen pormaszkot |
 | A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél |
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZÉS: Mielött a szerszámot használná, olvassa el figyelmesen az utasításokat.
RENDELTETÉS
A készülék fa, műanyag, fém és töltőanyag, például festett felületek száraz csiszolására szolgál.
* FIGYELEM: Ha nem áramtalanítja a készüléket, az véletlenül bekapcsolhat, és súlyos sérüléseket okozhat.
ÖSSZESZERELÉS ÉS MÜKÖDÉS
| MÜVELET ÁBRA | |
| ÖSSZESZERELÉS | |
| * Csiszolópapír felhelyezése | Lásd A Ábra |
| A porgyűjtő használata | Lásd B1, B2 Ábra |
| A porzsák felhelyezéseFIGYELMEZTETÉS: Soha ne használja a csiszológépet megfelelően felszerelt porgyűjtő nélkül! Így elkerülheti, hogy por vagy valamilyen idegen test az arcára vagy a szemébe csapódjon. | Lásd C Ábra |
| A porzsák kiürítése- A hatékonyabb működés érdekében 5-10 percenként ürítse ki a ciklonos porgyűjtőt. | Lásd D1, D2, D3 Ábra |
| MÜKÖDTETÉS | |
| Be-/kikapcsolás | Lásd E Ábra |
| Szintező csiszolás | Lásd F Ábra |
| * Az ujjpad felhelyezése | Lásd G1, G2 Ábra |
| * Az ujjpad leszerelése | Lásd H1, H2 Ábra |
| * Csiszolólapok és padok felhelyezése | Lásd I Ábra |
| Csiszolás ujjpaddal | Lásd J Ábra |
TANÁCSOK A SZERSZÁMMAL VÉGZETT MUNKÁHOZ
62
Amennyiben a szerszám túlságosan felmelegedik, járassa terhelés nélkül 2-3 percig a motor lehülése érdekében.
Az elmozdulás megelőzése érdekében mindig ellenőrizze, hogy a munkadarab szilárdan rögzítve legyen.
Az anyag elmozdulása befolyásolhatja a vágott vagy csiszolt felület minőségét.
A szerszámot a munka megkezdése előtt indítsa el, és csak a munka befejezése után kapcsolja ki. A legjobb eredmény érdekében a faanyagot szálirányban csiszolja.
Ne kezdje el a csiszolást anélkül, hogy a csiszolópapírt behelyezte volna.
Ne hagyja, hogy a csiszolópapír elkopjon: ez károsítja a csiszolópárnát. A garancia nem terjed ki a csiszolópárna elkopására és törésére.
Durva felületek csiszolásához használjon durva szemcséjű csiszolópapírt, közepesen durva felületekhez közepes szemcséjű csiszolópapírt, a finom felületekhez és finommunkához pedig finom szemcséjű csiszolópapírt. Ha szükséges, először végezzen próbacsiszolást egy maradék anyagon.
Csak jó minőségű csiszolópapírt használjon.
A csiszolás hatékonyságát a csiszolópapír szabályozza, és nem az, hogy mekkora erővel nyomja a szerszámot. A túl nagy erőkifejtés csökkenti a munka hatékonyságát, és túlterheli a motort. Az alkatrész rendszeres cseréjével biztosíthatja a munka maximális hatékonyságát.
KARBANTARTÁS
Bármilyen állítás, javítás vagy karbantartási müvelet előtt húzza ki a kábelt a konnektorból.
A szerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószer-eket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóesz- közt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.
Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket.
Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedönél.
MEGFELELŐSÉGI NYILATKOZAT
A gyártó,
Kijelenti, hogy a termék
Leírás WORX Kézi csiszológép
Típus WX647 WX648 (645-649- a készülék megjelölése, csiszolót jelöl)
Funkció A felületi anyag eltávolítása
Megfelel a következő irányelveknek:
2006/42/EC
2011/65/EU
2014/30/EU
Az alábbi normáknak:
EN 60745-1
EN 60745-2-4
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
A műszaki dokumentáció összeállítására jogosult személy:
Név Russell Nicholson
Cím Positec Power Tools (Europe) Ltd, PO Box
6242 Newbury RG14 9LT UK
Allen Ding
Helyettes fömérnöke,
Tesztelés és minősítés
