WX647 - Szlifierka WORX - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia WX647 WORX w formacie PDF.
| Typ produktu | Szlifierka ręczna |
| Marka | WORX |
| Model | WX647 |
| Napięcie znamionowe | 230-240V ~ 50Hz |
| Moc znamionowa | 55W |
| Prędkość obrotowa na biegu jałowym | 11000 obr./min |
| Waga | 0,7 kg |
| Klasa ochronności | II (podwójna izolacja) |
| Poziom ciśnienia akustycznego | 78,3 dB(A) |
| Poziom mocy akustycznej | 89,3 dB(A) |
| Wartość emisji drgań | 3,710 m/s² |
| Przeznaczenie | Szlifowanie na sucho drewna, tworzyw sztucznych, kitu, powierzchni lakierowanych |
| Akcesoria w zestawie | Papier ścierny (3 lub 6 szt.), arkusz ścierny do palcowej szlifierki (3 lub 6 szt.), nakładka palcowa, adapter do odsysania pyłu |
| System odsysania pyłu | Adapter do odsysania zewnętrznego i pojemnik na pył (opcjonalnie) |
| Konserwacja | Czyścić suchą szmatką; utrzymywać szczeliny wentylacyjne w czystości; nie używać wody ani środków chemicznych |
| Bezpieczeństwo | Przeczytać instrukcję; nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową; używać wyłącznika różnicowoprądowego na zewnątrz; odłączyć przed regulacją |
| Możliwość naprawy | Brak części naprawialnych przez użytkownika; naprawa przez wykwalifikowanego specjalistę z użyciem identycznych części |
| Informacje ogólne | Zgodne z normami EN 60745-1, EN 60745-2-4 itp.; podwójna izolacja; gwarancja nie obejmuje normalnego zużycia płyty podstawy |
Często zadawane pytania - WX647 WORX
Pytania użytkowników dotyczące WX647 WORX
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję WX647 - WORX i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WX647 marki WORX.

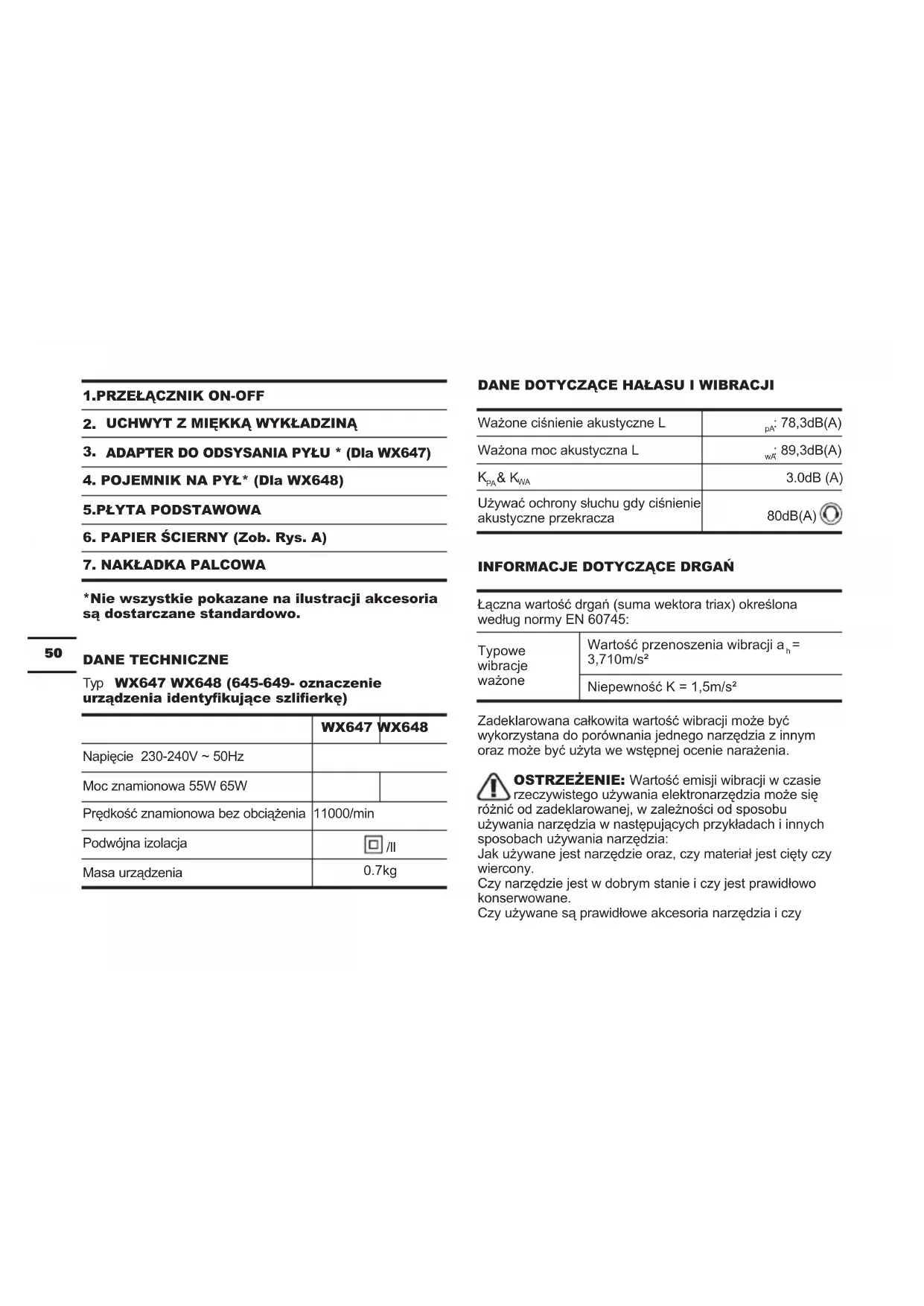

INSTRUKCJA OBSŁUGI WX647 WORX
PL Instrukcja oryginalna
1.PRZEŁĄCZNIK ON-OFF
2. UCHWYT Z MIĘKKĄ WYKŁADZINA
3. ADAPTER DO ODSYSANIA PYŁU \* (Dia WX647)
4. POJEMNIK NA PYŁ\* (Dla WX648)
5.PŁYTA PODSTAWOWA
6. PAPIER ŚCIERNY (Zob. Rys. A)
7. NAKŁADKA PALCOWA
*Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
DANE TECHNICZNE
Typ WX647 WX648 (645-649- oznaczenie urządzenia identyfikujące szlifierkę)
| WX647 | WX648 | |
| Napięcie 230-240V ~ 50Hz | ||
| Moc znamionowa 55W 65W | ||
| Prędkość znamionowa bez obciążenia | 11000/min | |
| Podwójna izolacja | ☐/II | |
| Masa urządzenia | 0.7kg | |
DANE DOTYCZĄCE HAŁASU I WIBRACJI
| Ważone ciśnienie akustyczne L | _pA : 78,3dB(A) |
| Ważona moc akustyczna L | _wA : 89,3dB(A) |
| K_PA & K_WA | 3.0dB (A) |
| Używać ochrony słuchu gdy ciśnienie akustyczne przekracza | 80dB(A) [IMAGE] |
INFORMACJE DOTYCZĄCE DRGAŃ
| Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: | |
| Typowe wibracje ważone | Wartość przenoszenia wibracji a_h = 3,710m/s^2 |
| Niepewność K = 1,5m/s^2 | |
Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia.
OSTRZEŻENIE: Wartość emisji wibracji w czasie
rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia:
Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.
Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy używane są prawidłowe akcesoria narzędzia i czy
narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.
Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.
OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.
Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10°C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
AKCESORIA
| WX647 | WX648 | |
| Papier ścierny Velcro (perforowany) 6pc | 9pc | |
| Papier ścierny do usuwania farby 3pc | 6pc |
| Palcowy arkusz ścierny 3pc 6pc | ||
| Nakładka palcowa 1pc 1pc | ||
| Adapter do odsysania pyłu 1pc / | ||
| Pojemnik Na Pył /1pc |
Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI
UWAGA: Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy dobrze przechowywać te przepisy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).
1. MIEJSCE PRACY
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2. BEZPIECZEŃSTWO ELEKTRYCZNE
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub popłatane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3. BEZPIECZEŃSTWO OSÓB
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze.
Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka
od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.
4. STARANNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZI
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Należy odłączyć wtykę od źródła zasilania i/lub zestawu baterii, przed wykonaniem jakichkolwiek regulacji, zmiany akcesoriów lub podczas przechowywania elektronarzędzi. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Urządzenie należy pieczolowicie pielęgnować. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ
na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
5. SERWIS
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
SYMBOLE
 | Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami |
 | Podwójna izolacja |
| Ostrzeżenie | |
| Używać ochrony słuchu | |
| Używać ochrony wzroku | |
| Używać maski przeciwpyłowej | |
| Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego |
INSTRUKCJE OBSŁUGI
UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.
UŻYCIE ZGODNE Z PRZEZNACZENIEM
Maszyna jest przeznaczona do szlifowania na sucho z drewna, tworzyw sztucznych, wypełniacza i powlekane powierzchnie.
MONTAŻ I OBSŁUGA
| DZIAŁANIE RYSUNEK | |
| Montaż | |
| * Montaż papieru do szlifowania | Zob. Rys. A |
| Używanie adaptera do pyłu | Zob. Rys. B1, B2 |
| Mocowanie pojemnika na pyłOSTROŻNIE: W celuuniemożliwienia przedostania się pyłu lub ciał obcych na twarz lub do oczu nigdy nie należy używać szlifierki bez prawidłowo zamocowanego pojemnika na zanieczyszczenia. | Zob. Rys. C |
| OPRÓŻNIANIE POJEMNIKANA PYŁ- Aby zapewnić większą wydajność, opróżniać pojemnik na pył co 5-10 minut. | Zob. Rys. D1,D2, D3 |
| PRACA | |
| Przełącznik on-off | Zob. Rys. E |
| Szlifowanie ze zrównywaniem | Zob. Rys. F |
| * Instalowanie nakładki palcowej | Zob. Rys. G1, G2 |
| * Demontaż nakładki palcowej | Zob. Rys. H1, H2 |
| * Mocowanie arkusza i nakładek ściernych | Zob. Rys. I |
Szlifowanie z nakładką palcową
Zob. Rys. J
OSTRZEŻENIE: Jeśli szlifierka nie zostanie odłączona od zasilania, może to prowadzić do jej uruchomienia i obrażeń użytkownika.
PORADY DOTYCZĄCE PRACY Z NARZĘDZIEM
Jeśli urządzenie mechaniczne nagrzeje się za bardzo, pozwolić na 2-3 minutową pracę bez obciążenia, aby schłodzić silnik.
Zawsze upewnić się, że element obrabiany jest mocno trzymany lub przytwierdzony w celu uniknięcia jego przemieszczania się.
Jakikolwiek ruch materiału mogący może wpłynąć na jakość cięcia lub wykończenie szlifowania.
Narzędzie należy uruchomić przed przystąpieniem do pracy i należy go wyłączyć dopiero po zakończeniu pracy. W celu uzyskania najlepszych rezultatów szlifować drewno w kierunku zgodnym z ziarnem.
Nie rozpoczynać szlifowania bez zamocowanego papieru ściernego.
Nie doprowadzać do zużycia papieru ściernego, ponieważ spowoduje to uszkodzenie nakładki ściernej. Gwarancja nie obejmuje zużycia nakładki ściernej.
Należy używać gruboziarnistego papieru do szlifowania nierównych powierzchni, średnioziarnistego do gładkich powierzchni i drobnoziarnistego do wykończenia powierzchni. W razie konieczności należy przeprowadzić próbną obróbkę na zapasowym materiale.
Używać tylko dobrej jakości papier ścierny.
Papier ścierny odpowiada za wydajność szlifowania, a nie siła, jaką wywiera się na narzędzie. Użycie nadmiernej siły doprowadzi do zmniejszenia wydajności pracy i przeciążenia silnika. Regularna wymiana akcesoriów
zapewni utrzymanie optymalnej wydajności pracy.
KONSERWACJA
Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.
Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji.
W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym.
Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.
Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę.
OCHRONA ŚRODOWISKA
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli
istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
DEKLARACJA ZGODNOŚCI
My,
Deklarujemy, że produkt,
Opis Szlifierka ręczna WORX
Typ WX647 WX648 (645-649- oznaczenie urządzenia identyfikujące szlifierkę)
Funkcja Usuwanie materiału powierzchniowego za pomocą płyty
Jest zgodny z następującymi dyrektywami,
2006/42/EC
2011/65/EU
2014/30/EU
Normy są zgodne z:
EN 60745-1
EN 60745-2-4
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Osoba upoważniona do kompilacji pliku technicznego,
Nazwa Russell Nicholson
Adres Positec Power Tools (Europe) Ltd, PO Box 6242 Newbury RG14 9LT UK
Allen Ding
Zastępca głównego inżyniera, testowanie i certyfikacja
