WX647 - Lixadeira WORX - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho WX647 WORX em formato PDF.
| Tipo de produto | Lixadeira manual |
| Marca | WORX |
| Modelo | WX647 |
| Tensão nominal | 230-240V ~ 50Hz |
| Potência nominal | 55W |
| Velocidade em vazio | 11000/min |
| Peso | 0,7 kg |
| Classe de proteção | II (dupla isolação) |
| Nível de pressão sonora | 78,3 dB(A) |
| Nível de potência sonora | 89,3 dB(A) |
| Valor de emissão de vibrações | 3,710 m/s² |
| Utilização prevista | Lixamento a seco de madeira, plástico, massa, superfícies envernizadas |
| Acessórios incluídos | Papel abrasivo (3 ou 6 peças), folha abrasiva para dedo (3 ou 6 peças), dedeira, adaptador de extração de pó |
| Sistema de extração de pó | Adaptador para aspiração externa e compartimento de pó (opcional) |
| Manutenção | Limpar com um pano seco; manter as aberturas de ventilação limpas; não usar água ou produtos químicos |
| Segurança | Ler o manual; usar proteção ocular, auditiva e máscara antipoeira; usar um DDR ao ar livre; desconectar antes de ajustes |
| Reparabilidade | Nenhuma peça reparável pelo utilizador; mandar reparar por um profissional qualificado com peças idênticas |
| Informações gerais | Conforme às normas EN 60745-1, EN 60745-2-4, etc.; dupla isolação; garantia não cobre o desgaste normal da placa de base |
Perguntas frequentes - WX647 WORX
Perguntas dos utilizadores sobre WX647 WORX
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Lixadeira em formato PDF gratuitamente! Encontre o seu manual WX647 - WORX e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. WX647 da marca WORX.

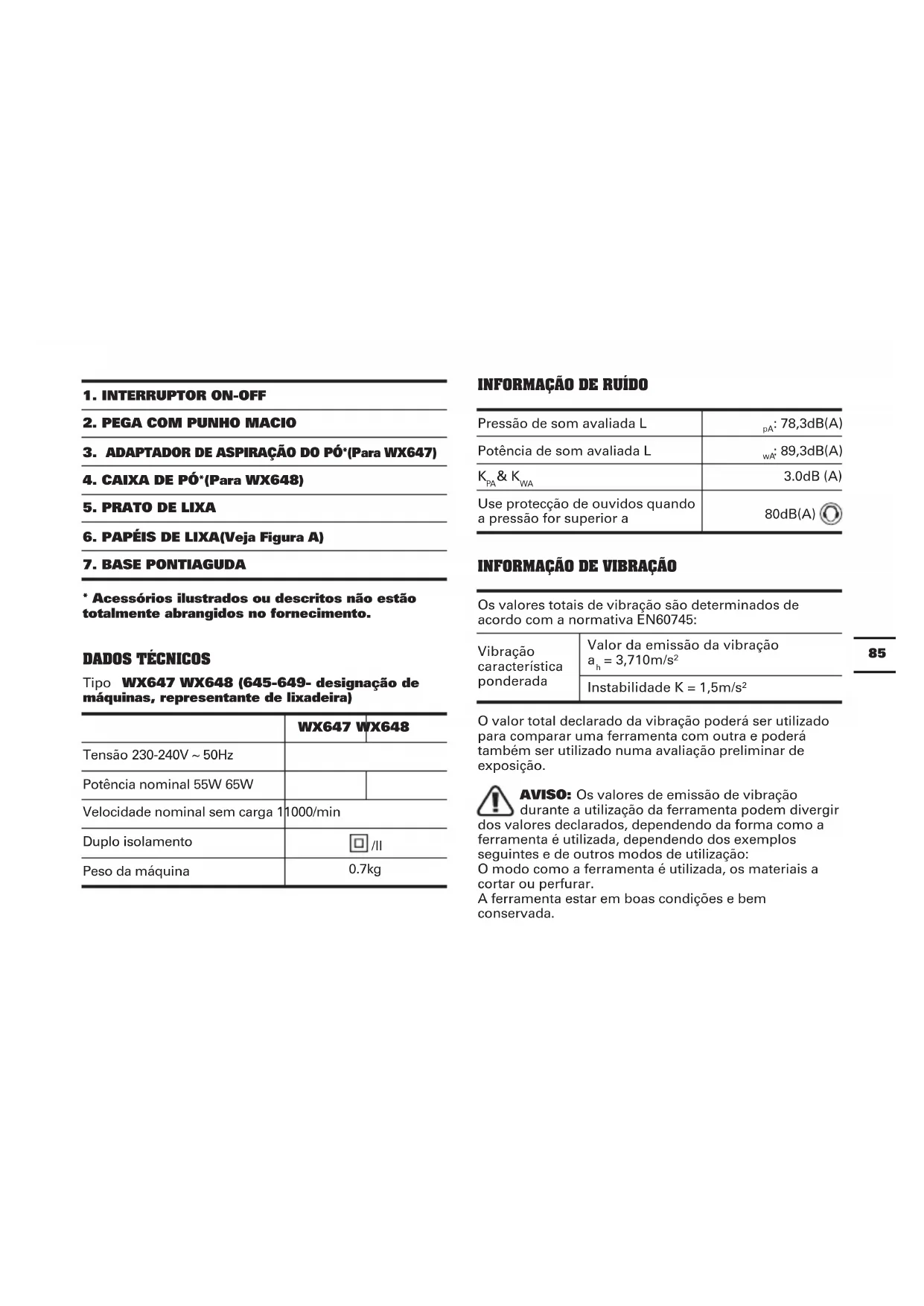

MANUAL DE UTILIZADOR WX647 WORX
PT Tradução das instruções originais
MONTAGGIO E FUNZIONAMENTO
INSTRUCCIONES DE FUNCIONAMIENTO
MONTAJE Y FUNCIONAMIENTO
* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.
DADOS TÉCNICOS
Tipo WX647 WX648 (645-649- designação de máquinas, representante de lixadeira)
| WX647 WX648 | ||
| Tensão 230-240V ~ 50Hz | ||
| Potência nominal 55W 65W | ||
| Velocidade nominal sem carga 11000/min | ||
| Duplo isolamento | ☐/II | |
| Peso da máquina | 0.7kg | |
INFORMAÇÃO DE RUÍDO
| Pressão de som avaliada L | _pA : 78,3dB(A) |
| Potência de som avaliada L | _wA : 89,3dB(A) |
| K_PA & K_WA | 3.0dB (A) |
| Use protecção de ouvidos quando a pressão for superior a | 80dB(A) [IMAGE] |
INFORMAÇÃO DE VIBRAÇÃO
| Os valores totais de vibração são determinados de acordo com a normativa EN60745: | |
| Vibração característica ponderada | Valor da emissão da vibração a_h=3,710m/s^2 |
| Instabilidade K = 1,5m/s2 | |
O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição.
AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada.
A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.
A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados
Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.
Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.
AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização
devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.
Como minimizar o seu risco de
Utilize SEMPRE formões, brocas e lâminas afiadas.
Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)
Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.
Evite utilizar ferramentas a temperaturas de 10°C ou inferior.
Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.
ACESSÓRIOS
| WX647 | WX648 | |
| Papel de lixa Velcro (perfurado) 6pc | 9pc | |
| papel de lixa dedicado à remoção de tinta | 3pc 6pc | |
| folha de lixa de dedo 3pc 6pc | ||
| Base pontiaguda 1pc 1pc | ||
| Adaptador de aspiração do pó 1pc / | ||
| Caixa de pó / 1pc |
Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.
AVISOS GERAIS DE SEGURANÇA DE FERRAMENTAS ELÉCTRICAS
ATENÇÃO! Leia atentamente as seguintes
instruções. A não observância destas instruções
pode causar choque eléctrico, incêndio e/ou lesões graves.
Guarde estas instruções para referência futura.
Os termos "ferramenta eléctrica" utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).
1) LOCAL DE TRABALHO
a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.
2) SEGURANÇA ELÉCTRICA
a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.
c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico.
d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em
e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico.
f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.
3) SEGURANÇA DE PESSOAS
a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.
b) Utilize equipamentos de segurança. Use sempre óculos de protecção. Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.
c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado
podem ocorrer acidentes.
d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões.
e) Não exceda as suas próprias capacidades.
Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.
f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.
g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.
4) UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA
a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação.
A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.
b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de
mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta.
d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.
e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes são causados pela manutenção deficiente de ferramentas eléctricas.
f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar.
g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.
5) ASSISTÊNCIA TÉCNICA
a) A sua ferramenta eléctrica só deve ser reparada por um técnico de assistência
qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.
SIMBOLOS
| Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções | |
| Duplo isolamento | |
| Aviso | |
| Usar protecção para os ouvidos | |
| Usar protecção ocular | |
| Usar máscara contra o pó |
Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem
INSTRUÇÕES DE FUNCIONAMENTO
NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.
UTILIZAÇÃO CONFORME AS DISPOSIÇÕES
O aparelho é destinado para cortar a seco em madeira, plástico, massa de aparelhar, assim como em superfícies envernizadas.
MONTAGEM E FUNCIONAMENTO
| AÇÃO FIGURA | |
| Montagem | |
| * Inserção da lixa | Veja Figura A |
| Utilizar o adaptador de extração de pó | Veja Figura B1, B2 |
| Acoplar a caixa de póCAUTION: De modo a evitar a possibilidade de o pó de lixagem ou um corpo estranho ser projetado para o seu rosto ou olhos, nunca tente utilizar a sua lixadeira sem ter a caixa de pó devidamente instalada. | Veja Figura C | |
| Esvaziar a caixa de pó- Para um funcionamento mais eficiente, esvazie a caixa de pó a cada 5-10 mins. | Veja Figura D1, D2, D3 | |
| FUNCIONAMENTO | ||
| Interruptor on-off | Veja Figura E | |
| ISPOSITIVO DE LIXAGEM rápida | Veja Figura F | |
| 90 | * Instalar a Almofada de Dedo | Veja Figura G1, G2 |
| * Remover a Almofada de Dedo | Veja Figura H1, H2 | |
| * Colocação das folhas de lixa e das placas | Veja Figura I | |
| Lixar Com Almofada de Dedo | Veja Figura J |
AVISO: Se não desligar a lixadeira esta pode começar a funcionar acidentalmente o que pode causar-lhe ferimentos graves.
SUGESTÕES DE FUNCIONAMENTO DA LIXADEIRA
Se a sua ferramenta elétrica ficar demasiado quente, execute-a sem carga durante 2-3 minutos para arrefecer
o motor.
Assegure-se sempre de que a peça de trabalho está bem fixa ou presa para impedir o movimento.
Qualquer deslocação do material pode afectar a qualidade do acabamento da lixagem.
Ligue a sua lixadeira antes de começar a lixar e desligue-a só depois de parar de lixar. Para obter melhores resultados, lixe a madeira na direcção do veio.
Não comece a lixar sem o papel de lixa estar colocado.
Não deixe o papel de lixa ficar desgastado porque isso danificará a placa base. A garantia não cobre o desgaste ou deterioração normal da placa base.
Utilize papel de lixa de grão grosso para superfícies irregulares, de grão médio para superfícies macias e de grão fino para acabamento de superfícies. de grão fino para acabamento de superfícies. Se necessário, faça primeiro um teste numa peça de sucata.
Utilize apenas papel de lixa de boa qualidade.
É o papel de lixa que controla a eficiência de lixagem e não a força que aplica na ferramenta. Uma força excessiva reduz a eficiência de lixagem e provoca o sobreaquecimento do motor. Deve substituir periodicamente o papel de lixa para manter um óptimo rendimento de lixagem.
MANUTENÇÃO
Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.
A sua ferramenta não requer qualquer lubrificação ou manutenção adicional.
Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador.
Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio e
seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta.
Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.
PROTECÇÃO AMBIENTAL
Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte
a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
DECLARAÇÃO DE CONFORMIDADE
Nós,
Declaramos que o produto
Descrição Lixadeira de mão WORX
Tipo WX647 WX648 (645-649- designação de máquinas, representantes de lixadeira)
Função Remover material de superfície com uma placa
Cumpre as seguintes Directivas,
2006/42/EC
2011/65/EU
2014/30/EU
Normas em conformidade com
EN 60745-1
EN 60745-2-4
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Pessoa autorizada a compilar o ficheiro técnico,
Nome Russell Nicholson
Endereço Positec Power Tools (Europe) Ltd, PO
Box 6242 Newbury RG14 9LT UK
Allen Ding
Engenheiro-chefe adjunto,
Teste e Certificação
