WX647 - Lijadora WORX - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato WX647 WORX en formato PDF.
| Tipo de producto | Lijadora manual |
| Marca | WORX |
| Modelo | WX647 |
| Tensión nominal | 230-240V ~ 50Hz |
| Potencia nominal | 55W |
| Velocidad en vacío | 11000/min |
| Peso | 0,7 kg |
| Clase de protección | II (doble aislamiento) |
| Nivel de presión acústica | 78,3 dB(A) |
| Nivel de potencia acústica | 89,3 dB(A) |
| Valor de emisión de vibraciones | 3,710 m/s² |
| Uso previsto | Lijado en seco de madera, plástico, masilla, superficies barnizadas |
| Accesorios incluidos | Papel abrasivo (3 o 6 uds), hoja abrasiva para dedo (3 o 6 uds), dedal, adaptador de extracción de polvo |
| Sistema de extracción de polvo | Adaptador para aspiración externa y caja de polvo (opcional) |
| Mantenimiento | Limpiar con un paño seco; mantener las ranuras de ventilación limpias; no usar agua ni productos químicos |
| Seguridad | Leer el manual; usar protección ocular, auditiva y mascarilla antipolvo; usar un DDR en exteriores; desconectar antes del ajuste |
| Reparabilidad | Ninguna pieza reparable por el usuario; reparar por un profesional calificado con piezas idénticas |
| Información general | Conforme a las normas EN 60745-1, EN 60745-2-4, etc.; doble aislamiento; la garantía no cubre el desgaste normal de la placa base |
Preguntas frecuentes - WX647 WORX
Preguntas de los usuarios sobre WX647 WORX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones WX647 - WORX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WX647 de la marca WORX.
MANUAL DE USUARIO WX647 WORX

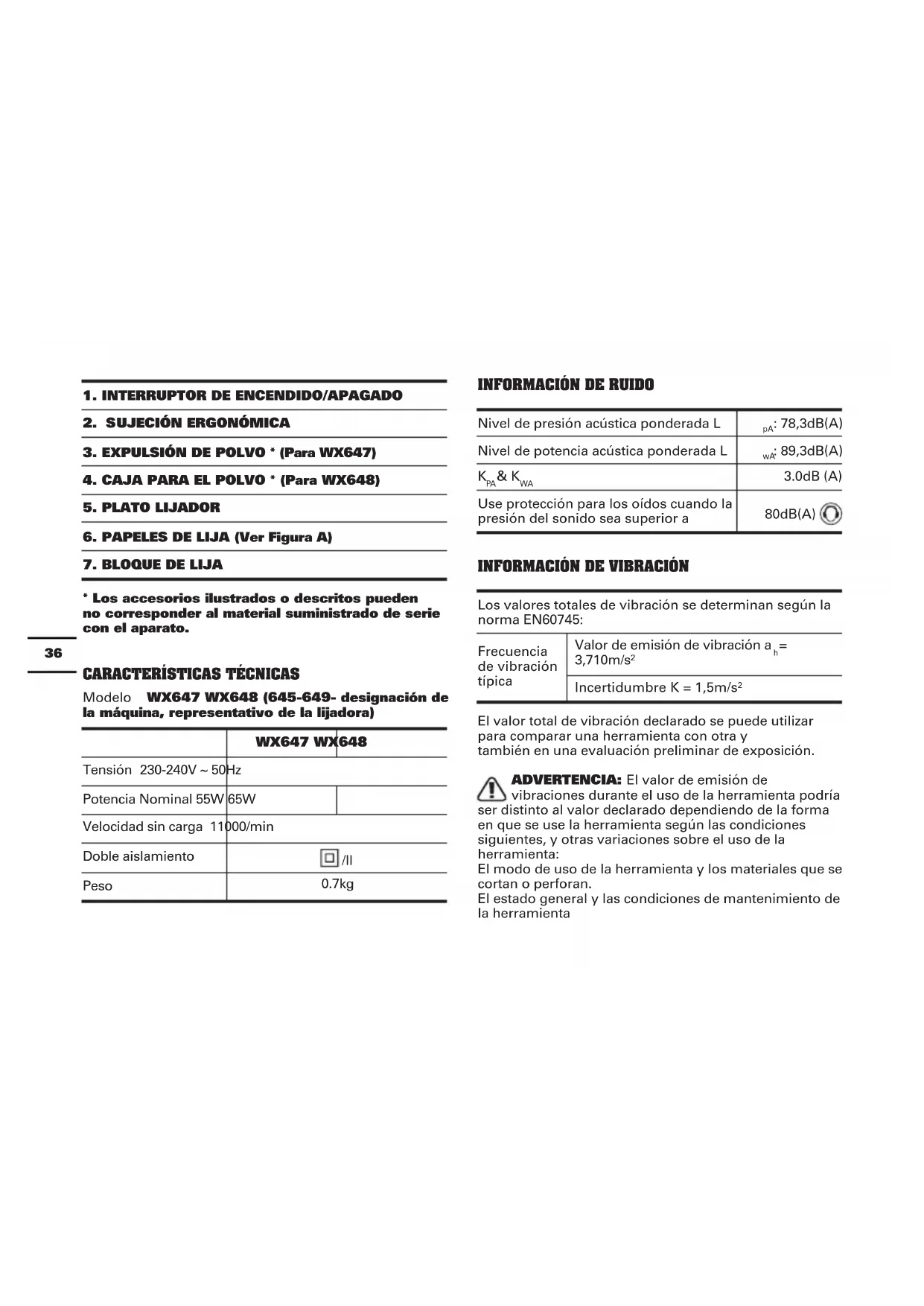

2. SUJECIÓN ERGONÓMICA
3. EXPULSIÓN DE POLVO \* (Para WX647)
4. CAJA PARA EL POLVO \* (Para WX648)
5. PLATO LIJADOR
6. PAPELES DE LIJA (Ver Figura A)
7. BLOQUE DE LIJA
* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.
CARACTERÍSTICAS TÉCNICAS
Modelo WX647 WX648 (645-649- designación de la máquina, representativo de la lijadora)
| WX647 WX648 | ||
| Tensión 230-240V ~ 50Hz | ||
| Potencia Nominal 55W | 65W | |
| Velocidad sin carga 11000/min | ||
| Doble aislamiento | ☐/II | |
| Peso | 0.7kg | |
INFORMACIÓN DE RUIDO
| Nivel de presión acústica ponderada L | _pA : 78,3dB(A) |
| Nivel de potencia acústica ponderada L | _wA : 89,3dB(A) |
| K_PA & K_WA | 3.0dB (A) |
| Use protección para los oídos cuando la presión del sonido sea superior a | 80dB(A) [IMAGE] |
INFORMACIÓN DE VIBRACIÓN
| Los valores totales de vibración se determinan según la norma EN60745: | |
| Frecuencia de vibración típica | Valor de emisión de vibración a_h = 3,710m/s^2 |
| Incertidumbre K = 1,5m/ s^2 | |
El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición.
ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta: El modo de uso de la herramienta y los materiales que se cortan o perforan. El estado general y las condiciones de mantenimiento de la herramienta
La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones.
La firme sujeción de las empuñaduras y la utilización de accesorios antivibración.
El uso de la herramienta conforme a su diseño y estas instrucciones.
Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente.
ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo.
Cómo minimizar el riesgo de exposición a la vibración.
Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).
Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.
Evite el uso de herramientas a temperaturas de 10°C o menos.
Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.
ACCESORIOS
| WX647 | WX648 | |
| Papel de lija velcro (perforado) 6pc | 9pc | |
| Papel de lija específico para quitar pintura | 3pc 6pc | |
| Hoja de papel de lija 3pc 6pc | ||
| Bloque de lija 1pc 1pc | ||
| Expulsión de polvo 1pc / | ||
| Caja para el polvo / 1pc |
Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.
ADVERTENCIA DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELECTRICAS
¡ Advertencia! Leer todas las instrucciones.
Si no se respetan las instrucciones, existe un
riesgo de descargas eléctricas, de incendio y/o de graves heridas.
Conserve todas las advertencias e instrucciones para futuras consultas.
El término "herramienta eléctrica" en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.
1. ZONA DE TRABAJO
a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes.
b) No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores.
c) Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.
2. SEGURIDAD ELÉCTRICA
a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica.
b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra.
c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica.
d) No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas
aumentan el riesgo de descarga eléctrica.
e) Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica.
f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.
3. SEGURIDAD PERSONAL
a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios.
b) Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales.
c) Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes.
d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales.
e) No extralimitarse. Mantenerse firme y con
buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas.
f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantener su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles.
g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.
4. MANTENIMIENTO DE LA HERRAMIENTA MOTORIZADA
a) No forzar la herramienta eléctrica. Utilizar la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada.
b) No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada.
c) Desconecte el enchufe de la toma eléctrica y/o la batería de la herramienta antes de realizar cualquier ajuste, cambiar un accesorio o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta.
d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios
inexpertos.
e) Revisar las herramientas eléctricas. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un service calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes.
f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar.
g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa.
5. REPARACIÓN
a) Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica.
SIMBOLOGÍA
 | Para reducir el riesgo de lesión, lea el manual de instrucciones |
 | Doble aislamiento |
 | Precaución |
 | Use protección para los oídos |
 | Utilice protección ocular |
 | Utilice una máscara antipolvo |
 | Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos |
ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones.
UTILIZACIÓN REGLAMENTARIA
El aparato ha sido diseñado para lijar en seco madera, plástico, emplastecido y superficies pintadas.
| ACCIÓN FIGURA | |
| MONTAJE | |
| * Colocación del papel de lija | Ver Figura A |
| Uso del adaptador de extracción de polvo | Ver Figura B1, B2 |
| Montaje de la caja para polvoPRECAUCIÓN: Para evitar la posibilidad de que los residuos de lijado u otros cuerpos extraños caigan sobre sus ojos, no intente utilizar la lijadora sin instalar la caja para polvo. | Ver Figura C |
| Vaciado de la caja para polvo-Para aumentar su eficacia, vacié el depósito-filtro cada 5-10 minutos. | Ver Figura D1, D2, D3 |
| FUNCIONAMIENTO | |
| Conexión y desconexión | Ver Figura E |
| Dispositivo para lijado al ras | Ver Figura F |
| * Instalación del bloque de lija | Ver Figura G1, G2 |
| * Desmontaje del bloque de lija | Ver Figura H1, H2 |
| * Colocación de los bloques y las hojas de papel de lija | Ver Figura I |
| Lijado con el bloque de lija | Ver Figura J |
* ADVERTENCIA: Si no desenchufa la lijadora podría arrancarla accidentalmente provocando serias lesiones personales.
CONSEJOS DE TRABAJO PARA SU LIJADORA
Si su herramienta eléctrica se recalienta demasiado, hágala funcionar sin carga durante 2-3 minutos para enfriar el motor.
Asegúrese siempre de que la pieza de trabajo esté firmemente sujeta para evitar vibraciones y deslizamientos indeseados.
Cualquier movimiento del material puede afectar la calidad de acabado.
Encienda su lijadora antes de lijar y apáguela nada más terminar. Para unos mejores resultados, lije la madera en la dirección del grano.
No comience a lijar si no tiene instalado el papel.
No permita que el papel se desgaste, ya que dañará la placa base. La garantía no cubre el deterioro de la placa base.
Utilice papel de grano grueso para lijar superficies bastas, de grano medio para superficies lisas y de grano fino para acabados. De ser necesario, primero haga una prueba sobre material de desecho.
Utilice únicamente papel de lija de buena calidad.
La eficiencia de lijado es controlada por el papel de lija, no por la fuerza que Ud. aplique a la herramienta. Una presión excesiva reducirá la eficiencia de lijado y causará la sobrecarga del motor. El reemplazo periódico del papel de lija mantendrá una óptima eficiencia de lijado.
MANTENIMIENTO
Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.
Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional.
No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor.
Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta.
Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos.
PROTECCIÓN AMBIENTAL
Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas.
Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.
DECLARACIÓN DE CONFORMIDAD
Los que reciben,
Declaran que el producto,
Descripción Lijadora de Palma WORX
Modelo WX647 WX648 (645-649- designación de la máquina, representativo de la lijadora)
Función Eliminar material superficial con papel de lija
Cumple con las siguientes Directivas,
2006/42/EC
2011/65/EU
2014/30/EU
Normativas conformes a:
EN 60745-1
EN 60745-2-4
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
Persona autorizada para componer el archivo técnico,
Nombre Russell Nicholson
Dirección Positec Power Tools (Europe) Ltd, PO
Box 6242 Newbury RG14 9LT UK
Allen Ding
Ingeniero Jefe Adjunto. Pruebas y Certificación

