| Typ produktu | Szlifierka mimośrodowa |
| Marka | Worx |
| Modele | WX641, WX641.1 |
| Napięcie znamionowe | 230-240 V ~ 50 Hz |
| Moc nominalna | 250 W |
| Prędkość obrotowa bez obciążenia | 12 000 min⁻¹ |
| Rozmiar płyty podstawy | 90 x 187 mm |
| Średnica oscylacji | 1,6 mm |
| Klasa ochronności | II (podwójna izolacja) |
| Masa | 2,0 kg |
| Poziom ciśnienia akustycznego (LpA) | 83 dB(A) |
| Poziom mocy akustycznej (LwA) | 94 dB(A) |
| Emisja drgań (ah) | 6,341 m/s² |
| Niepewność pomiaru drgań (K) | 1,5 m/s² |
| System mocowania papieru ściernego | Zacisk mocujący |
| System zbierania pyłu | Wbudowany pojemnik na trociny (obudowa pyłu) |
| Adapter do odsysania pyłu | Średnica wewnętrzna 32 mm i 35 mm |
| Uchwyt | Miękki uchwyt |
| Włącznik | Przesuwny (włącz/wyłącz) |
| Akcesoria w zestawie | Przebijak do papieru, 6 arkuszy papieru ściernego (60#, 80#, 120#), 2 adaptery |
| Konserwacja | Czyścić suchą szmatką, utrzymywać otwory wentylacyjne w czystości |
| Możliwość naprawy | Żadne części nie są przeznaczone do naprawy przez użytkownika – zlecić profesjonaliście |
| Ochrona środowiska | Recykling w specjalistycznym punkcie (WEEE) |
| Normy zgodności | EN 62841-1, EN 62841-2-4, etc. |
Często zadawane pytania - WX641 WORX
Pytania użytkowników dotyczące WX641 WORX
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję WX641 - WORX i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WX641 marki WORX.

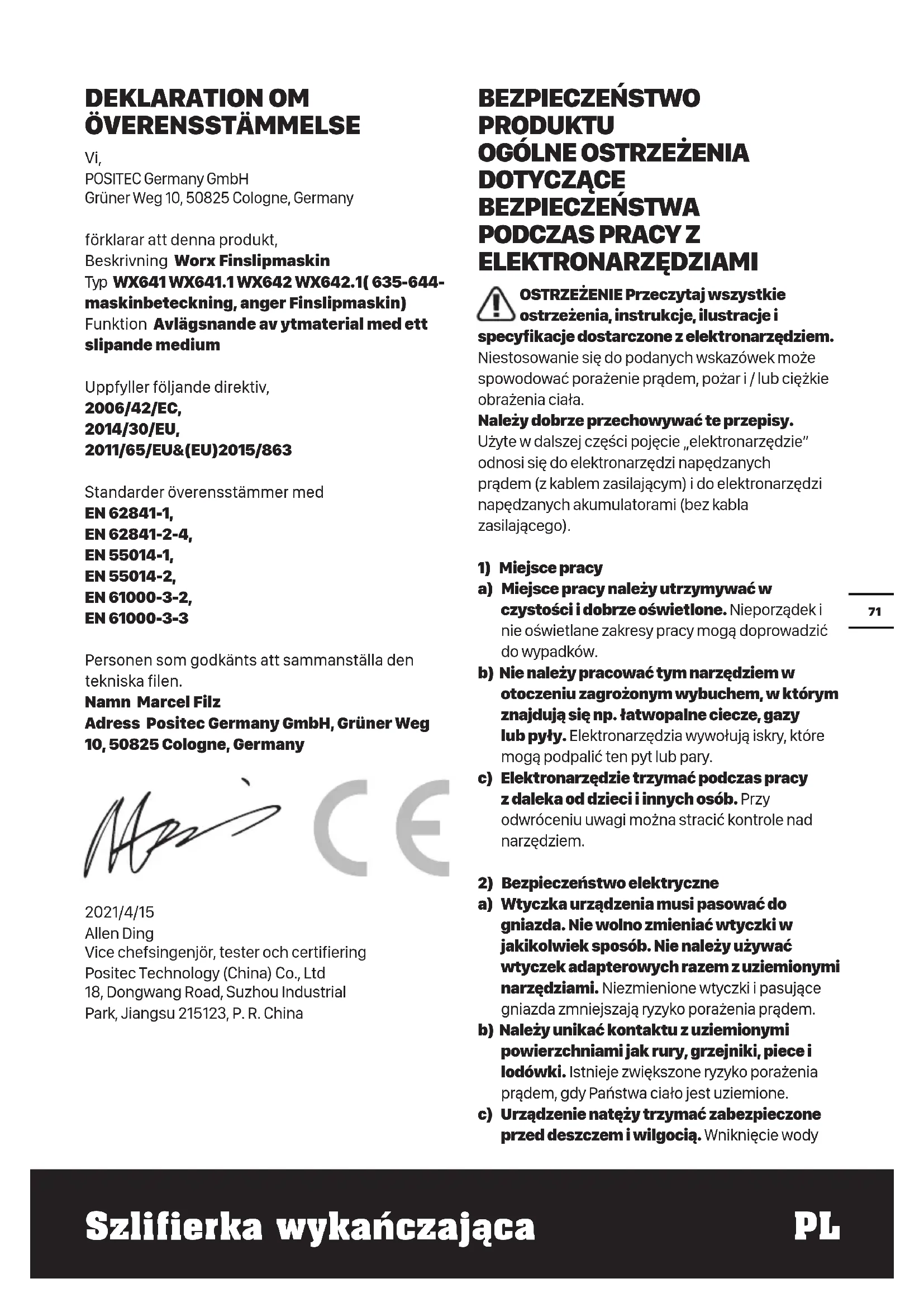

INSTRUKCJA OBSŁUGI WX641 WORX
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje dostarczone z elektronarzędziem.
Niestosowanie się do podanych wskazówek może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała.
Należy dobrze przechowywać te przepisy.
Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).
1) Miejsce pracy
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody
do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub popłatane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3) Bezpieczeństwo osób
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw.
Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/ wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do
wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Wystrzegaj się kontaktu włosów, części odzieży lub rękawic ochronnych z ruchomymi częściami urządzenia.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
h) Częste używanie urządzenia i rutyna może osłabić twoją uwagę i być przyczyną niedotrzymywania zasad bezpieczeństwa.
Nieuważne działanie może spowodować poważne szkody w ułamku sekundy.
4) Staranne obcowanie oraz użycie elektronarzędzi
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony.
Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed przystąpieniem do wykonywania jakichkolwiek regulacji, ustawień wymiany osprzętu lub składowania urządzenia należy odłączyć wtyczkę od źródła zasilania i/lub wyjąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych
przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Dotrzymuj regularnego wykonywani konserwacji urządzenia i osprzętu. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty oraz powierzchnie elementów obsługi urządzenia utrzymywać suche, czyste, bez oleju i smaru. Śliskie uchwyty oraz inne powierzchnie stanowią przeszkodę w bezpiecznej obsłudze i kontroli nad narzędziem w nieoczekiwanych sytuacjach.
5 Serwis
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych.
To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
SYMBOLE
Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami
Podwójna izolacja
 | Ostrzeżenie |
 | Używać ochrony słuchu |
 | Używać ochrony wzroku |
 | Używać maski przeciwpyłowej |
 | Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. |
-
PRZESUWAJĄC PRZEŁĄCZNIK ON-OFF
-
UCHWYT Z MIĘKKĄ WYKŁADZINA
-
POJEMNIK NA PYŁ*
-
WYJŚCIE DLA KURZU
-
DźWIGNIA ZACISKOWA
-
BLOKADA DŻWIGNI ZACISKOWEJ
-
PŁYTA PODSTAWOWA
-
ZACISK PAPIERU ŚCIERNEGO
-
TARCZA REGULATORA PRĘDKOŚCI (TYLKO DLA MODELU WX642 WX642.1)
-
DZIURKACZ DO PAPIERU*
-
ADAPTER DO ODSYSANIA PYŁU (A: ŚREDNICA WEWNĘTRZNA 35mm
B: ŚREDNICA WEWNETRZNA 32mm)*
- PAPIER ŚCIERNY* (Zob. Rys. A)
* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
DANE TECHNICZNE
Typ WX641WX641.1WX642WX642.1( 635-644- Oznaczenie maszyn, przedstawiciel Sander wykończeniowe)
| WX641 WX641.1 | WX642 WX642.1 | |
| Napięcie znamionowe 230-240V~50Hz | ||
| Moc znamionowa 250W 270W | ||
| Prędkość znamionowa bez 12000/min 6000-12000/min | ||
| Obciążenia 90x187mm | ||
| Orbital średnica 1.6mm | ||
| Podwójna izolacja | ☐/II | |
| Masa urządzenia 2.0kg | ||
DANE DOTYCZĄCE HAŁASU I WIBRACJI
| Ważone ciśnienie akustyczne L | _pA : 83dB(A) |
| Ważona moc akustyczna L | _wA : 94dB(A) |
| K_pA & K_wA | 3.0dB(A) |
Używać ochrony słuchu.
INFORMACJE DOTYCZĄCE DRGAŃ
Łączna wartość drgań (suma wektora triax) określona według normy EN 62841:
| Typowe wibracje ważone | Wartość przenoszenia wibracji a_h = 6.341m/s^2 |
| Niepewność K = 1.5 m/s^2 |
Deklarowana wartość całkowita drgań oraz deklarowanych wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą wykonywania badań i mogą być stosowane do porównywania właściwości różnych urządzeń.
Deklarowana wartość całkowita drgań i zadeklarowana wartość emisji hałasu może być zastosowana również do wstępnej oceny zagrożenia.
OSTRZEŻENIE: Wibracje oraz emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od podanej wartości, w zależności od sposobu używania urządzenia, przede
wszystkim od typu obrabianego materiału i możliwości korzystania z urządzenia:
Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.
Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.
Czy zastosowano elementy poprawiające przyleganie uchwytów oraz elementy do wyeliminowania
wszelkich drgań i hałasu urządzenia.
Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.
Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.
OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy
wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy.
Pomaga zminimalizować ryzyko występowania drgań i podwyższonego poziomu hałasu.
Należy ZAWSZE używać ostrych dług, wiertel i ostrzy.
Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach).
Jeżeli urządzenie będzie stosowane regularnie zaleca się wyposażzyć urządzenie w wyposażenie eliminujące wibracje i hałas.
Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
AKCESORIA
| WX641 WX641.1 | WX642 WX642.1 | |
| Dziurkacz do papieru ściernego 1 1 | ||
| Pojemnik Na Pył 1 1 | ||
| 32mm Adapter do odsysania pyłu 1 1 | ||
| 35mm Adapter do odsysania pyłu 1 1 | ||
| 60 Opaska grys papier ścierny 2 3 | ||
| 80 Opaska grys papier ścierny 2 3 | ||
| 120 Opaska grys papier ścierny 2 | 3 |
Używając papier ścierny bez otworów pyłowych należy użyć dziurkacza papieru w celu wykonania otworów. Używać 1/3 arkusza papieru ściernego o następującym rozmiarze:
Rozmiar papieru:
93*230mm tylko dla zacisku (bez systemu haka i pętli)
93*182mm dla systemu hak i pętla
Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.
INSTRUKCJE OBSŁUGI
UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.
PRZEZNACZENIE
Maszyna jest przeznaczona do szlifowania na sucho z drewna, tworzyw sztucznych, wypełniacza i powlekane powierzchnie. Szlifierki nie należy używać do tynkowania.
MONTAŻ I OBSŁUGA
| Działanie Rysunek | |
| MONTAŻ | |
| Montaż i usuwanie papieru do szlifowania | Zob. Rys. A1, A2 |
| Dziurkacz do papieru (wyposażenie opcjonalne) | Zob. Rys. B |
| Mocowanie pojemnika na pyłOstrożnie:W celuuniemożliwienia przedostania się pyłu lub ciał obcych na twarz lub do oczu nigdy nie należy używać szlifierki bez prawidłowo zamocowanego pojemnika na zanieczyszczenia. | Zob. Rys. C |
| Opróżnianie pojemnika na pył- Aby zapewnić większą wydajność, opróżniać pojemnik na pył co 5-10 minut. | Zob. Rys. D1, D2 |
| Używanie złączki do usuwania zanieczyszczeń | Zob. Rys. E, F |
| PRACA | |
| Podłączanie zasilania Zob. Rys. G | |
| Włączanie / wyłączanie Zob. Rys. H | |
| Tarcza regulatora prędkości (tylko dla modelu WX642 WX642.1) | Zob. Rys. I |
PORADY DOTYCZĄCE PRACY Z NARZĘDZIEM
Jeśli narzędzie zbytnio się nagrzewa, zwłaszcza gdy jest używane z mniejszymi prędkościami, ustawić prędkość na maksimum i pozwolić na 2-3 minutową pracę w celu schłodzenia silnika.
Unikać przedłużonego użycia przy bardzo niskich prędkościach. Należy zawsze utrzymywać ostrość narzędzia.
Zawsze upewnić się, że element obrabiany jest mocno trzymany lub przytwierdzony w celu uniknięcia jego przemieszczania się.
Jakikolwiek ruch materiału mogący może wpłynąć na jakość cięcia lub wykończenie szlifowania.
Narzędzie należy uruchomić przed przystąpieniem do pracy i należy go wyłączyć dopiero po zakończeniu pracy.
Nie rozpoczynać szlifowania bez zamocowanego papieru ściernego.
Nie doprowadzać do zużycia papieru ściernego, ponieważ spowoduje to uszkodzenie nakładki ściernej. Gwarancja nie obejmuje zużycia nakładki ściernej.
Należy używać gruboziarnistego papieru do szlifowania nierównych powierzchni,
średnioziarnistego do gładkich powierzchni i drobnoziarnistego do wykończenia powierzchni.
W razie konieczności należy przeprowadzić próbną obróbkę na zapasowym materiale.
Użycie nadmiernej siły doprowadzi do zmniejszenia wydajności pracy i przeciążenia silnika. Regularna wymiana akcesoriów zapewni utrzymanie optymalnej wydajności pracy.
KONSERWACJA
Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.
Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji.
W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika.
Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką.
Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory
wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia. Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę.
OCHRONA ŚRODOWISKA
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy
korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego..
DEKLARACJA ZGODNOŚCI
My,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Deklarujemy, że produkt,
Opis Szlifierka oscylacyjna Worx
Oznaczenie maszyn, przedstawiciel Sander wykończeniowe)
Funkcja Usuwanie materiał powierzchniowy przy użyciu czynnika ściernego
Jest zgodny z następującymi dyrektywami,
2006/42/EC,
2014/30/EU,
2011/65/EU&(EU)2015/863
Normy są zgodne z:
EN 62841-1,
EN 62841-2-4,
EN 55014-1,
EN 55014-2,
EN 61000-3-2,
EN 61000-3-3
Osoba upoważniona do kompilacji pliku technicznego,
Nazwa Marcel Filz
Adres Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Allen Ding
Zastępca głównego inżyniera, testowanie i certy-fikacja
Positec Technology (China) Co., Ltd
