WX641 - șlefuitor WORX - Manual de utilizare gratuit

MANUAL DE UTILIZARE WX641 WORX

ELECTRICE ATENŢIONARE: Citiţi toate atenţionările de siguranţă şi parcurgeţi toate instrucţiunile, ilustraţiile şi specificaţiile ataşate acestei scule electrice. Nerespectarea tuturor instrucţiunilor enumerate mai jos poate duce la electrocutare, incendiu şi/sau leziune corporală gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1) Siguranţa zonei de lucru

a) Menţineţi zona de lucru curată şi bine iluminată. Zonele de lucru în dezordine şi întunecoase favorizează accidentele. b) Nu utilizaţi uneltele electrice în atmosfere explozive, de exemplu în prezenţa unor lichide, gaze sau pulberi inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii. c) Asiguraţi-vă că nu sunt în apropiere persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei poate duce la pierderea controlului uneltei.

2) Siguranţa electrică

a) Fişele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ştecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării. b) Evitaţi contactul fizic cu suprafeţe cu legătură la pământ, cum ar fi ţevi, radiatoare, maşini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată. c) Nu expuneţi uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare. d) Nu deterioraţi cablul de alimentare. Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării. e) Când utilizaţi unealta electrică în exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării. f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiţi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3) Siguranţa personală

a) Fiţi concentrat, urmăriţi ceea ce faceţi şi daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie în timpul funcţionării uneltei electrice poate duce la accidentări personale grave. b) Folosiţi echipament personal de protecţie. Purtaţi întotdeauna ochelari de protecţie. Echipamentele de protecţie precum masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător. c) Preveniţi punerea accidentală în funcţiune. Asiguraţi-vă că întrerupătorul se află în poziţia de oprire înainte de a face conectarea la sursa de alimentare şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări. d) Scoateţi orice cheie de reglare sau cheie de piuliţe înainte de a porni unealta electrică. O cheie de piuliţe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală. e) Păstraţi un echilibru corect. Menţineţi-vă permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situaţii neprevăzute. f) Îmbrăcaţi-vă corespunzător. Nu purtaţi îmbrăcăminte prea largă sau bijuterii. Ţineţi la distanţă părul şi hainele dvs. de piesele în mişcare ale uneltei electrice. Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile. g) Dacă sunt furnizate accesorii pentru95 Şlefuitor de finisare RO conectarea unor dispozitive de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului. h) Nu lăsaţi ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniţi indolenţi şi să uitaţi respectarea principiilor de siguranţă ale uneltei electrice. Orice acţiune nesăbuită poate duce la leziuni corporale grave într-o fracţiune de secundă.

4) Utilizarea şi întreţinerea uneltelor

electrice a) Nu forţaţi unealta electrică. Folosiţi unealta electrică potrivită pentru aplicaţie. Cu o unealtă electrică potrivită veţi lucra mai bine şi mai în siguranţă, la viteza pentru care a fost concepută. b) Nu utilizaţi unealta electrică dacă nu o puteţi porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acţionată de la întrerupător este periculoasă şi trebuie reparată. c) Deconectaţi ştecherul de la sursa de alimentare electrică şi/sau scoateţi acumulatorul detaşabil din unealta electrică înainte de orice reglaj, schimbare de accesorii sau de stocare a uneltei. Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice. d) Nu lăsaţi uneltele electrice la îndemâna copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţinerea uneltei electrice şi ale accesoriilor aferente. Verificaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice. Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor. f) Uneltele de tăiere trebuie menţinute ascuţite şi curate. Riscul blocării uneltelor de tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat. g) Utilizaţi unealta electrică, accesoriile, piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare. h) Păstraţi uscate, curate şi fără urme de ulei sau grăsime mânerele şi suprafeţele de apucare ale uneltei. Mânerele şi suprafeţele de apucare alunecoase împiedică manipularea şi controlul sigur al uneltei tocmai în cele mai neaşteptate situaţii.

a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb originale. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranţă. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manu- alul de instrucţiuni Izolaţie dublă Avertisment Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.96 Şlefuitor de finisare RO

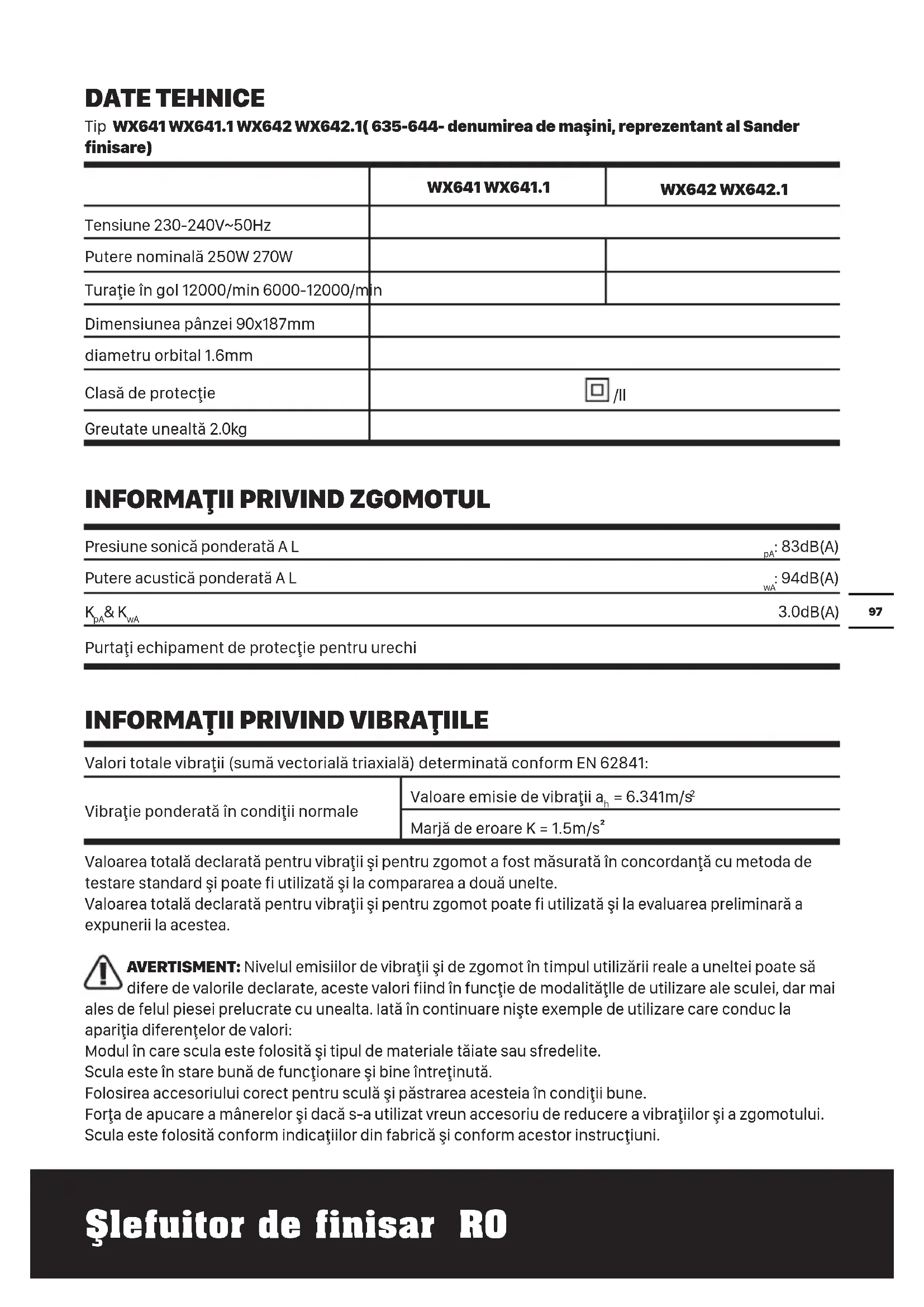

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard.97 Şlefuitor de finisare RO DATE TEHNICE Tip WX641 WX641.1 WX642 WX642.1( 635-644- denumirea de maşini, reprezentant al Sander finisare) WX641 WX641.1 WX642 WX642.1 Tensiune 230-240V~50Hz Putere nominală 250W 270W Turaţie în gol 12000/min 6000-12000/min Dimensiunea pânzei 90x187mm diametru orbital 1.6mm Clasă de protecţie /ll Greutate unealtă 2.0kg

INFORMAŢII PRIVIND ZGOMOTUL

Presiune sonică ponderată A L

: 83dB(A) Putere acustică ponderată A L

3.0dB(A) Purtaţi echipament de protecţie pentru urechi

INFORMAŢII PRIVIND VIBRAŢIILE

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 62841: Vibraţie ponderată în condiţii normale Valoare emisie de vibraţii a

Marjă de eroare K = 1.5m/s² Valoarea totală declarată pentru vibraţii şi pentru zgomot a fost măsurată în concordanţă cu metoda de testare standard şi poate fi utilizată şi la compararea a două unelte. Valoarea totală declarată pentru vibraţii şi pentru zgomot poate fi utilizată şi la evaluarea preliminară a expunerii la acestea. AVERTISMENT: Nivelul emisiilor de vibraţii şi de zgomot în timpul utilizării reale a uneltei poate să difere de valorile declarate, aceste valori fiind în funcţie de modalităţlle de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. Iată în continuare nişte exemple de utilizare care conduc la apariţia diferenţelor de valori: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută. Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Forţa de apucare a mânerelor şi dacă s-a utilizat vreun accesoriu de reducere a vibraţiilor şi a zgomotului. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni.98 Şlefuitor de finisare RO Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în mod corespunzător. AVERTISMENT: Pentru a fi corectă, estimarea nivelului de expunere în condiţii concrete de folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar fi de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale. Minimalizarea riscului de expunere la vibraţii şi la zgomot. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul). Dacă unealta va fi utilizată în mod regulat, atunci nu ezitaţi să invesţiţi în procurarea de accesorii antivibraţie şi antizgomot. Planificaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile. ACCESORII WX641 WX641.1 WX642 WX642.1 Perforator de hârtie 1 1 Cutie de colectare praf 1 1 32mm Adaptor de aspirare 1 1 35mm Adaptor de aspirare 1 1 60 granulatia hartiei de şlefuit clemă 2 3 80 granulatia hartiei de şlefuit clemă 2 3 120granulatia hartiei de şlefuit clemă 2

Dacã utilizaþi hârtie abrazivã fãrã orificii de praf, trebuie sã utilizaþi dispozitivul perforator pentru perforarea hârtiei. Utilizaþi hârtie abrazivã de 1/3 coli de urmãtoarele dimensiuni: Dimensiune hârtie:: 93*230mm fãrã dispozitiv de prindere (numai dispozitiv de fixare) 93*182mm cu dispozitiv de prindere Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.99 Şlefuitor de finisare RO

INSTRUCŢIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni.

DESTINAŢIA DE UTILIZARE

Maşina este concepută pentru şlefuirea uscată a suprafeţelor de lemn, plastic, de umplere şi acoperite.Mașina de șlefuit nu trebuie utilizată la șlefuirea tencuielii.

ASAMBLARE ŞI OPERARE

Acţiune Figura ADUNAREA Montarea şi îndepărtarea şmirghelului Consultaţi Fig. A1, A2 Dispozitivul perforator (opţional) Consultaţi Fig. B Ataşarea cutiei de colectare a prafului Atenţie: Pentru a preveni posibilitatea proiectării prafului de şlefuire sau a altor corpuri străine în faţa sau ochii dumneavoastră, nu încercaţi niciodată să utilizaţi şlefuitorul fără cutia de praf corect instalată. Consultaţi Fig. C Golirea cutiei de colectare a prafului - Pentru o exploatare mai eficientă a maşinii, goliţi cutia de colectare a prafului la fiecare 5-10 minute. Consultaţi Fig. D1, D2 utilizarea adaptorului de extragere a prafului Consultaţi Fig. E, F OPERARE Cuplarea alimentării Consultaţi Fig. G Pornirea / OFF Consultaţi Fig. H Disc control turaţie variabilã (doar pentru WX642 WX642.1) Consultaţi Fig. I SFATURI PRIVIND UTILIZAREA INSTRUMENTULUI Dacă echipamentul electric devine prea fierbinte, mai ales când este utilizat la turaţie mică, setaţi turaţia la maxim şi rulaţi fără sarcină timp de 2-3 minute pentru răcirea motorului. Evitaţi funcţionarea prelungită la turaţii foarte mici. Păstraţi întotdeauna lama ascuţită. Asiguraţi-vă întotdeauna că piesa de prelucrat este ţinută sau fixată ferm pentru a împiedica mişcarea. Orice mişcare a materialului poate afecta calitatea tăierii sau finisării şlefuirii. Porniţi unealta înainte de a începe lucrul şi opriţi-o doar când aţi încheiat lucrul. Nu începeţi şlefuirea fără a fi fixat în prealabil şmirghelul adecvat. Nu permiteţi uzarea şmirghelului, în caz contrar acesta va deteriora plăcuţa de şlefuire. Garanţia nu acoperă uzura şi ruperea plăcuţei de şlefuire. Utilizaţi un şmirghel puternic abraziv pentru suprafeţe dure, un şmirghel cu abraziune medie pentru suprafeţe moderate şi un şmirghel fin pentru finisare. Dacă este necesar, efectuaţi mai întâi un test pe un material scos din uz. Aplicarea unei forţe excesive va reduce eficienţa de lucru şi va cauza suprasolicitarea motorului. Înlocuirea regulată a accesoriului va ajuta la menţinerea unei eficienţe optime de lucru. ÎNTREŢINERE Scoateţi ştecherul din priza de alimentare înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Unealta dumneavoastră nu necesită lubrifiere sau întreţinere suplimentară. Interiorul uneltei electrice nu conţine piese care pot fi depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică. În cazul în care cablul de alimentare este deteriorat,100 Şlefuitor de finisare RO acesta trebuie înlocuit de către producător, agentul său de service sau persoane cu calificare similară, pentru a evita orice pericol.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer.Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
