MANUAL DE UTILIZARE WX822.9 WORX

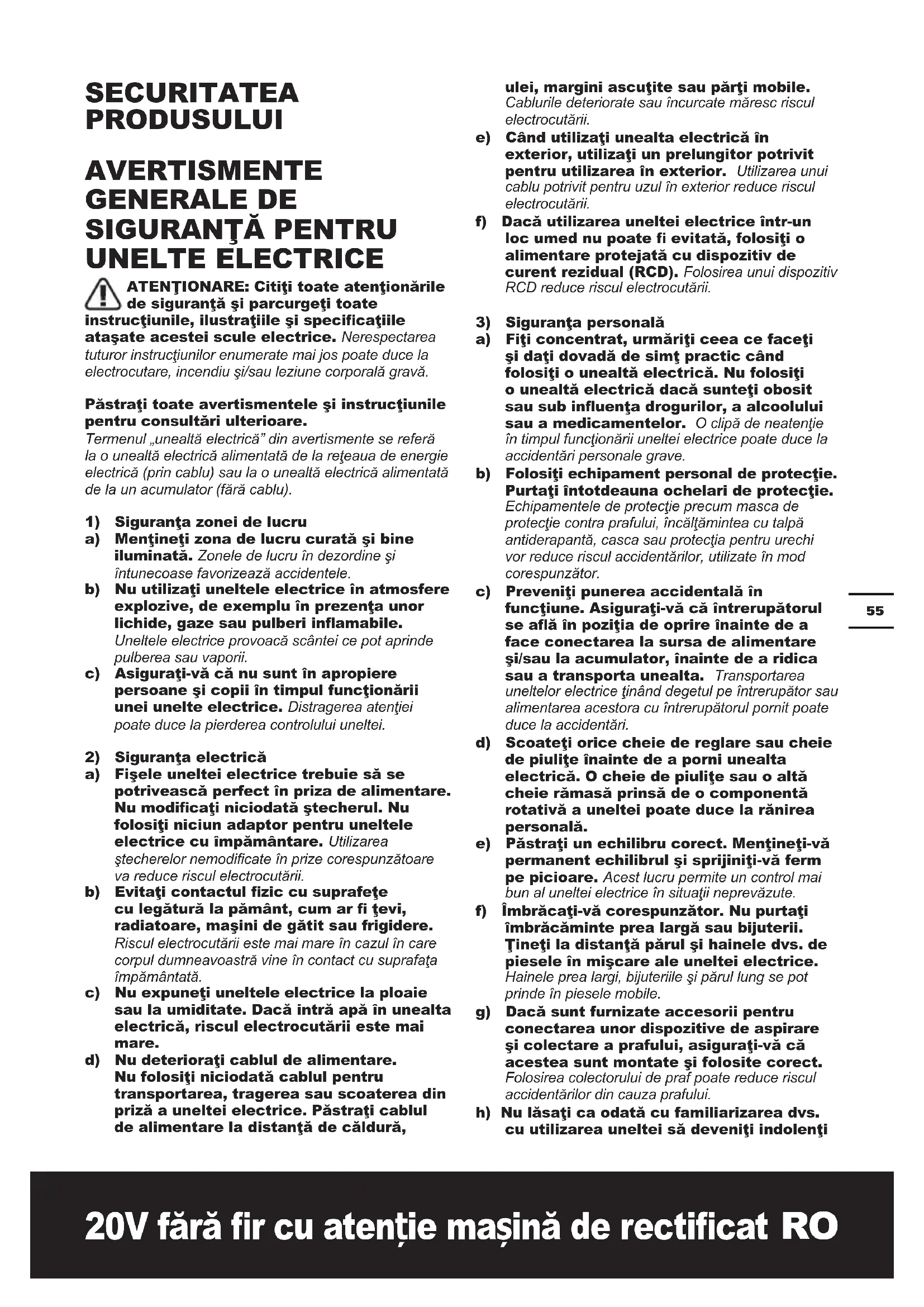

SECURITATEA PRODUSULUI AVERTISMENTE GENERALE DE SIGURANŢĂ PENTRU UNELTE ELECTRICE ATENŢIONARE: Citiţi toate atenţionările de siguranţă şi parcurgeţi toate instrucţiunile, ilustraţiile şi specicaţiile ataşate acestei scule electrice. Nerespectarea tuturor instrucţiunilor enumerate mai jos poate duce la electrocutare, incendiu şi/sau leziune corporală gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1) Siguranţa zonei de lucru

a) Menţineţi zona de lucru curată şi bine iluminată. Zonele de lucru în dezordine şi întunecoase favorizează accidentele. b) Nu utilizaţi uneltele electrice în atmosfere explozive, de exemplu în prezenţa unor lichide, gaze sau pulberi inamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii. c) Asiguraţi-vă că nu sunt în apropiere persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei poate duce la pierderea controlului uneltei.

2) Siguranţa electrică

a) Fişele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modicaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ştecherelor nemodicate în prize corespunzătoare va reduce riscul electrocutării. b) Evitaţi contactul zic cu suprafeţe cu legătură la pământ, cum ar ţevi, radiatoare, maşini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată. c) Nu expuneţi uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare. d) Nu deterioraţi cablul de alimentare. Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării. e) Când utilizaţi unealta electrică în exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării. f) Dacă utilizarea uneltei electrice într-un loc umed nu poate evitată, folosiţi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3) Siguranţa personală

a) Fiţi concentrat, urmăriţi ceea ce faceţi şi daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub inuenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie în timpul funcţionării uneltei electrice poate duce la accidentări personale grave. b) Folosiţi echipament personal de protecţie. Purtaţi întotdeauna ochelari de protecţie. Echipamentele de protecţie precum masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător. c) Preveniţi punerea accidentală în funcţiune. Asiguraţi-vă că întrerupătorul se aă în poziţia de oprire înainte de a face conectarea la sursa de alimentare şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări. d) Scoateţi orice cheie de reglare sau cheie de piuliţe înainte de a porni unealta electrică. O cheie de piuliţe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală. e) Păstraţi un echilibru corect. Menţineţi-vă permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situaţii neprevăzute. f) Îmbrăcaţi-vă corespunzător. Nu purtaţi îmbrăcăminte prea largă sau bijuterii. Ţineţi la distanţă părul şi hainele dvs. de piesele în mişcare ale uneltei electrice. Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile. g) Dacă sunt furnizate accesorii pentru conectarea unor dispozitive de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului. h) Nu lăsaţi ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniţi indolenţi56 20V fără r cu atenție mașină de recticat

şi să uitaţi respectarea principiilor de siguranţă ale uneltei electrice. Orice acţiune nesăbuită poate duce la leziuni corporale grave într-o fracţiune de secundă.

4) Utilizarea şi întreţinerea uneltelor

electrice a) Nu forţaţi unealta electrică. Folosiţi unealta electrică potrivită pentru aplicaţie. Cu o unealtă electrică potrivită veţi lucra mai bine şi mai în siguranţă, la viteza pentru care a fost concepută. b) Nu utilizaţi unealta electrică dacă nu o puteţi porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate acţionată de la întrerupător este periculoasă şi trebuie reparată. c) Deconectaţi ştecherul de la sursa de alimentare electrică şi/sau scoateţi acumulatorul detaşabil din unealta electrică înainte de orice reglaj, schimbare de accesorii sau de stocare a uneltei. Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice. d) Nu lăsaţi uneltele electrice la îndemâna copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţinerea uneltei electrice şi ale accesoriilor aferente. Vericaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice. Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor. f) Uneltele de tăiere trebuie menţinute ascuţite şi curate. Riscul blocării uneltelor de tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat. g) Utilizaţi unealta electrică, accesoriile, piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare. h) Păstraţi uscate, curate şi fără urme de ulei sau grăsime mânerele şi suprafeţele de apucare ale uneltei. Mânerele şi suprafeţele de apucare alunecoase împiedică manipularea şi controlul sigur al uneltei tocmai în cele mai neaşteptate situaţii.

5) Utilizarea şi întreţinerea uneltelor cu

acumulatori a) Efectuaţi reîncărcarea numai cu încărcătorul specicat de producător. Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator. b) Folosiţi maşinile electrice numai cu acumulatorii special destinaţi acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire şi de incendiu. c) Când nu folosiţi acumulatorul, ţineţi-l la distanţă de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu. d) În condiţii necorespunzătoare de utilizare, se poate prelinge lichid din acumulator; evitaţi contactul. În caz de producere accidentală a contactului, clătiţi bine cu apă. Dacă v-a intrat lichid în ochi, consultaţi imediat medicul. Lichidul expulzat din acumulator poate cauza iritaţii sau arsuri. e) Nu utilizaţi acumulatorul sau scula dacă acestea sunt deteriorate sau modicate. Acumulatoarele deteriorate sau modicate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale. f) Evitaţi expunerea la foc şi la temperaturi excesive a acumulatorului sau a sculei. Expunerea la foc sau la temperaturi care depăşesc 130°C poate duce la explozie. g) Respectaţi toate instrucţiunile de reîncărcare şi nu încărcaţi acumulatorul sau scula decât în plaja de temperaturi specicată în instrucţiuni. Reîncărcarea necorespunzătoare sau la temperaturi din afara plajei de temperaturi specicate poate duce la deteriorarea acumulatorului şi la creşterea riscului de incendiu.

a) Service-ul uneltei electrice trebuie efectuat de persoane calicate, folosind doar piese de schimb originale. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranţă. b) Nu reparaţi niciodată acumulatoarele deteriorate. Service-ul acumulatoarelor trebuie efectuat numai de către fabricant sau de centre de service autorizate. AVERTISMENTE

PENTRU ACUMULATOR a) Nu demontaţi, deschideţi sau rupeţi elementele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, ţineţi-o la distanţã de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie,57 20V fără r cu atenție mașină de recticat

şuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit un element sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi terminalele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de

utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu încărcaţi acumulatorul atunci când nu îl utilizaţi. k) După perioade extinse de depozitare, ar putea necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Acumulatorul oferă cele mai bune performanţe când este operat la temperatura normală a camerei (20 °C ± 5 °C). m) Când depuneţi la deşeuri acumulatorii, păstraţi separat acumulatorii unor sisteme electrochimice diferite. n) Reîncărcaţi folosind doar încărcătorul specicat de WORX.Nu utilizaţi alt încărcător decât cel prevăzut în mod specic pentru a utilizat împreună cu acest echipament. Un încărcător potrivit pentru un tip de cartuş de acumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuş de acumulatori. o) Nu utilizaţi acumulatoare care nu sunt concepute pentru a utilizate cu acest echipament. p) Nu lăsaţi acumulatorul la îndemâna copiilor. q) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. r) Îndepărtaţi acumulatorul din echipament atunci când nu îl utilizaţi. s) Eliminaţi acumulatorul în mod corespunzător. t) Nu introduceți în aparat acumulatoare care provin de la producători diferiți sau cu capacități, dimensiuni sau tipuri diferite. u) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.

v) Țineți cont de polaritatea (+) și (–) indicate

pe acumulator pentru asigura o utilizare corectă a acestuia. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni ATENŢIONARE Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Asiguraţi-vă că acumulatorul este scos înaintea schimbării accesoriilor. Purtaţi mănuşi de protecţie Nu ardeţi Bateriile pot intra în circuitul apei, dacă sunt lichidate incorect, fapt ce poate periculos pentru ecosistem. Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate. Li-I on Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.58 20V fără r cu atenție mașină de recticat

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip Denumire WX822 WX822.9 (82 - Denumire mecanică, reprezentativă pentru Sander) WX822 WX822.9 Tensiune 20 V MAX** Turaţie în gol 12000 /min Dimensiunea tabletei 140x90mm Diametru orbital 2mm Greutate

**Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi.

ZGOMOTUL Presiune sonică ponderată L

= 74.1dB(A) Putere acustică ponderată L

3 dB(A) Purtaţi echipament de protecţie pentru urechi.

VIBRAŢIILE Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 62841: Valoare emisii de vibraţii

Marjă de eroare K = 1.5m/s² Valoarea totală declarată pentru vibraţii şi pentru zgomot a fost măsurată în concordanţă cu metoda de testare standard şi poate utilizată şi la compararea a două unelte. Valoarea totală declarată pentru vibraţii şi pentru zgomot poate utilizată şi la evaluarea preliminară a expunerii la acestea. ATENŢIONARE: Nivelul emisiilor de vibraţii şi de zgomot în timpul utilizării reale a uneltei poate să difere de valorile declarate, aceste valori ind în funcţie de modalităţlle de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. Iată în continuare nişte exemple de utilizare care conduc la apariţia diferenţelor de valori: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută. Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Forţa de apucare a mânerelor şi dacă s-a utilizat vreun accesoriu de reducere a vibraţiilor şi a zgomotului. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni. Această sculă poate cauza sindromul vibraţie mână-braţ dacă nu este folosită în mod corespunzător. ATENŢIONARE: Pentru a corectă, estimarea nivelului de expunere în condiţii concrete de folosire trebuie să ia în considerare toate părţile ciclului de operare cum ar de câte ori scula este oprită şi cât timp este59 20V fără r cu atenție mașină de recticat

pornită dar nu lucrează. Acest lucru poate reduce semnicativ nivelul de expunere de-a lungul perioadei de lucru totale. Minimalizarea riscului de expunere la vibraţii şi la zgomot. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul). Dacă unealta va utilizată în mod regulat, atunci nu ezitaţi să invesţiţi în procurarea de accesorii antivibraţie şi antizgomot. Planicaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile. ACCESORI WX822 WX822.9 Acumulator (WA3551.1) 1 / Încărcător (WA3880) 1 / 140*90mm Hârtie abrazivă H&L pentru detalii

76*30mm Hârtie abrazivă H&L tip deget

Sac De Colectare A Prafului 1 1 Talpă Tip Deget 1 1 Vă rugăm să utilizați numai atașamente care sunt specice acestui instrument. Informațiile de atașare se găsesc pe ambalajul produsului, la dealerul WORX sau pe site-ul nostru www.worx.com. Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. DESTINAŢIA DE UTILIZARE: Mașina este conceputăpentrușlefuireauscată asuprafețelorde lemn, plastic, de umplereși acoperite. Mașina de șlefuire nu trebuie utilizată la îndepărtarea tencuielii sau ca șpaclu. ASAMBLARE ŞI OPERARE

ASAMBLARE Instala degetul șmirghel H & L Consultaţi Fig. A Atașarea sacului colector de praf ATENȚIE: Pentru a împiedica ca praful sau un obiect străin să zboare către fața dvs. sau în ochii dvs., nu încercați utilizarea mașinii fără ca sacul colector de praf să e instalat corect în prealabil. Consultaţi Fig. B Încărcarea acumulatorului Consultaţi Fig. C Instalarea acumulatorului Consultaţi Fig. D OPERAŢIUNE Pornire( )/Oprire( ) Consultaţi Fig. E Scoaterea acumulatorului Consultaţi Fig. F Golirea sacului de colectare a prafului Pentru a ecientiza munca, goliți sacul la ecare 5-10 minute. Consultaţi Fig. G1,G2 Instala mijloace farfuriilor și degetul șmirghel H & L Notă: Citiți și înțelegeți instrucțiunile înainte de asamblarea șmirghelului. AVERTIZARE! Talpa de lefuire trebuie instalată înainte de pornirea mainii de lefuire. Consultaţi Fig. H1,H2

MULTIFUNCȚIONALĂ Dacă echipamentul electric devine prea erbinte, mai ales când este utilizat la turaţie mică, setaţi turaţia la maxim şi rulaţi fără sarcină timp de 2-3 minute pentru răcirea motorului.Evitaţi funcţionarea prelungită la turaţii foarte mici.Păstraţi întotdeauna lama ascuţită. Asiguraţi-vă întotdeauna că piesa de prelucrat este ţinută sau xată ferm pentru a împiedica mişcarea. Orice mişcare a materialului poate afecta calitatea tăierii sau nisării şlefuirii. Porniţi unealta înainte de a începe lucrul şi opriţi-o doar când aţi încheiat lucrul. Nu începeţi şlefuirea fără a xat în prealabil şmirghelul60 20V fără r cu atenție mașină de recticat

adecvat. Nu permiteţi uzarea şmirghelului, în caz contrar acesta va deteriora plăcuţa de şlefuire.Garanţia nu acoperă uzura şi ruperea plăcuţei de şlefuire. Utilizaţi un şmirghel puternic abraziv pentru suprafeţe dure, un şmirghel cu abraziune medie pentru suprafeţe moderate şi un şmirghel n pentru nisare.Dacă este necesar, efectuaţi mai întâi un test pe un material scos din uz. Aplicarea unei forţe excesive va reduce ecienţa de lucru şi va cauza suprasolicitarea motorului.Înlocuirea regulată a accesoriului va ajuta la menţinerea unei ecienţe optime de lucru. ÎNTREŢINERE Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Interiorul uneltei electrice nu conţine piese care pot depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică.

Plaja temperaturii ambientale în care se poate utiliza şi stoca unealta electrică şi acumulatorul, este cuprinsă între 0℃-45℃. Plaja temperaturii ambientale în care se poate utiliza sistemul de reîncărcare şi se poate reîncărca acumulatorul, este cuprinsă între 0℃-40℃.

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

CONFORMITATE Subsemnaţii, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Declarăm că produsul, Descriere Baterie alimentată Sanders Tip Denumire WX822 WX822.9 (82- Denumire mecanică, reprezentativă pentru Sander) Funcţie Scoaterea materialul de suprafațăutilizând un mediu abraziv Respectă următoarele Directive: 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 Se conformează standardelor EN 62841-1 EN 62841-2-4 EN 55014-1 EN 55014-2 Persoana responsabilă pentru elaborarea şei tehnice, Denumire Marcel Filz Adresă Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2019/10/15 Allen Ding Adjunct Inginer şef, Testare si certicare Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China61 Akumulátorová bruska na detaily 20V
