Produkttyp	Batteridriven slipmaskin
Märke	WORX
Modell	WX822.9
Tomgångsvarvtal	12 000 min⁻¹
Slipskivans storlek	140 x 90 mm
Oscillationsdiameter	2 mm
Vikt (utan batteri)	0,8 kg
Strömförsörjning	Litiumjonbatteri 18 V (max 20 V)
Batterityp	Li-Ion (ref. WA3551.1)
Laddare	WA3880
Ljudtrycksnivå (LpA)	74,1 dB(A)
Ljudeffektnivå (LwA)	85,1 dB(A)
Vibrationsemissionsvärde (ah)	5,614 m/s²
Användnings- och förvaringstemperatur	0 °C till 45 °C
Rekommenderad laddningstemperatur	0 °C till 40 °C
Huvudfunktioner	Torrslipning av trä, plast, spackel och lackade ytor
Underhåll och rengöring	Rengör med en torr trasa; använd inte vatten eller kemiska rengöringsmedel
Säkerhet	Läs manualen, använd hörselskydd/ögonskydd/andningsskydd, ta bort batteriet innan tillbehör byts
Reservdelar och reparerbarhet	Inga användarreparbara delar; använd endast identiska reservdelar
Allmän information	Garantin täcker inte normalt slitage på basplattan

Vanliga frågor - WX822.9 WORX

Hur byter jag slippapper?

För att byta slippapper, dra av det gamla och rikta in det nya på plattan. Se till att mitt hålet matchar. H&L-papper (kardborre) fästs genom tryck.

Hur installerar jag batteriet?

Skjut batteriet i facket tills det klickar på plats. Släppknappen måste tryckas in för att ta bort batteriet.

Hur tömmer jag dammpåsen?

Töm påsen var 5-10:e minut för effektiv drift. Ta bort påsen, töm den och sätt tillbaka den. Använd aldrig slipmaskinen utan påsen installerad.

Vad gör jag om slipmaskinen blir för varm?

Om verktyget blir varmt, ställ in hastigheten på max och kör tomgång i 2-3 minuter för att kyla motorn. Undvik långvarig användning vid mycket låg hastighet.

Vilka material kan jag slipa?

Denna slipmaskin är avsedd för torrslipning av trä, plast, spackel och lackade ytor. Använd inte på gips eller puts.

Hur rengör jag verktyget?

Rengör verktyget med en torr trasa. Använd aldrig vatten eller kemiska rengöringsmedel. Håll ventilationsspringorna rena och fria från sågspån.

Kan jag använda slipmaskinen utan dammpåse?

Nej, det är absolut nödvändigt att använda dammpåsen för att undvika damm och främmande partiklar. Använd aldrig verktyget utan påsen korrekt installerad.

Vad är batteriets livslängd?

Livslängden beror på användning och underhåll. För att maximera livslängden, ladda batteriet mellan 0°C och 40°C, och förvara det mellan 0°C och 45°C.

Hur vet jag om batteriet är laddat?

Laddaren WA3880 indikerar laddning med en lampa. Se manualen för detaljer. Lämna inte batteriet på laddning i onödan.

Var kan jag köpa reservtillbehör?

Tillbehör finns hos WORX-återförsäljare eller på www.worx.com. Använd endast lämpliga tillbehör för detta verktyg.

BRUKSANVISNING WX822.9 WORX

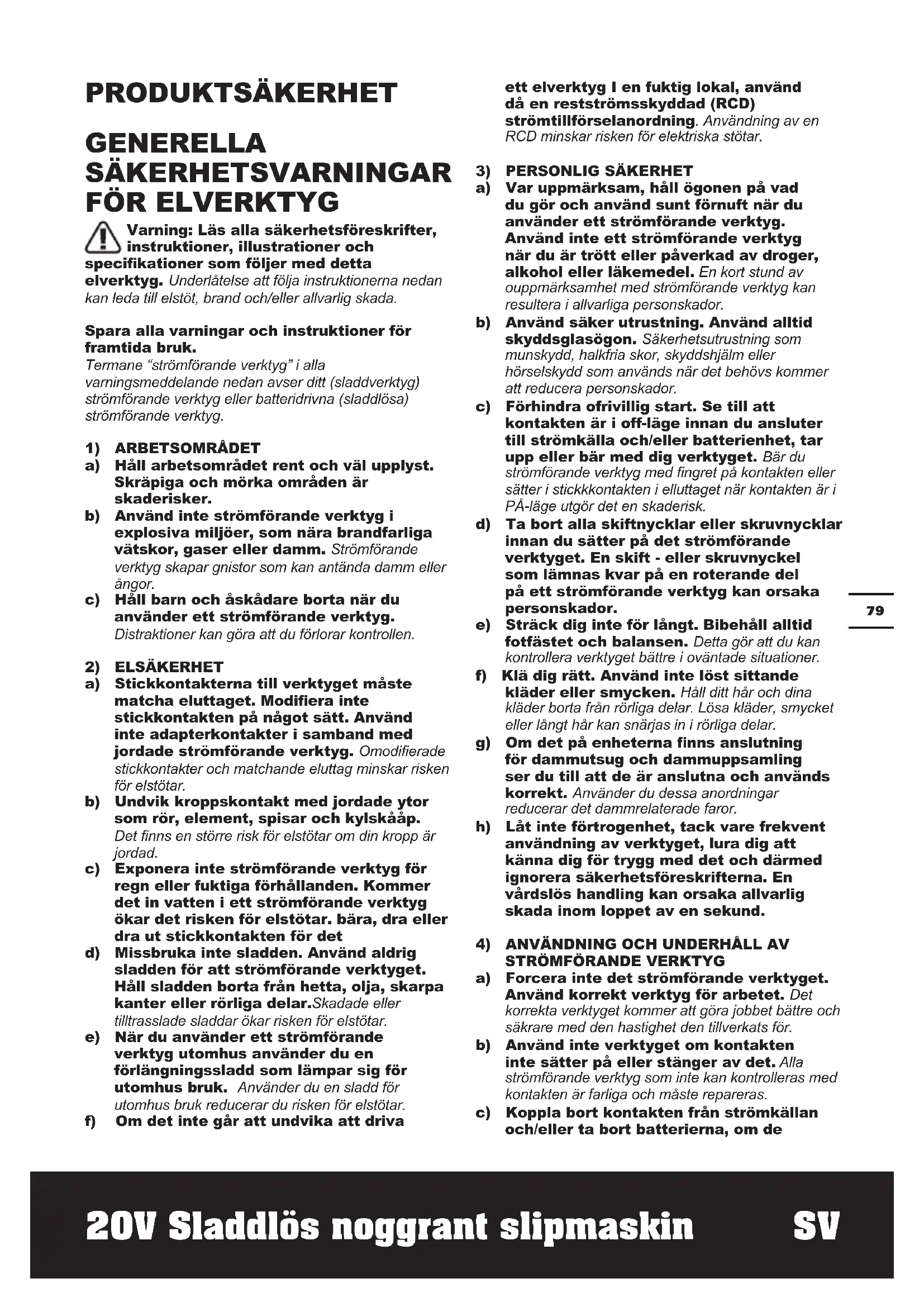

Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.

b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.

c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det

d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva

ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt här kan snärjas in i rörliga delar.

g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4) ANVÄNDNING OCH UNDERHÅLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras.

c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de

är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna på outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade

eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.

f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.
6) UNDERHÅLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSFÖRESKRI- FTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en läda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid

normal rumstemperatur (20 °C ± 5 °C).

m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.
t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.
v) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Varning
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Kontrollera att batteriet är borttaget in- nan du byter tillbehör.
	Använd skyddshandskar

	Får ej uppeldas
	Batterierna kan komma in i vattnets kret-slopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

LADDARENS KOMPO- NENTER

1.	TILL/FRÅN-STRÖMBRYTAREN
2.	HANDTAG
3.	BATTERIPAKETETS LÅSNING*
4.	BATTERIPAKET*
5.	DAMMPÅSE
6.	DETALJPLATTA
7.	FINGERPLATTA
8.	140X90MM DETALJPAPPER *
9.	76X30MM FINGERPAPPER *

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.
TEKNISKA DATA
Typbeteckning WX822 WX822.9 (82 - Mekaniskt namn, representant för Sander)

	WX822 WX822.9
Spänning	20 V-MAX**
Hastighet Utan Belastning	12000 /min
Tablet-storlek 140x90mm
Excenterrörelsens diameter	2mm
Vikt	1.2 kg 0.8	kg

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 74.1dB(A)
Uppmätt ljudstyrka L	_wA = 85.1dB(A)
K_pA \& K_wA	3 dB(A)

Använd hörselskydd.

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841:
Vibrationsutsändningsvärde	a_h = 5.614m/s^2
	Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.

WARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används: Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrations-syndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid dning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera din exponering för vibrationer och buller.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).

Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WX822	WX822.9
Batteripaket (WA3551.1) 1 /
laddning (WA3880) 1 /
140X90mm Detaljpapper 3 3
76X 30mm Fingerpapper 3 3
DAMMPÅSE 1 1
FINGERPLATTA 1 1

Använd endast bilagor som är specifika för det här verktyget. Bilagan finns på produktförpackningen, hos WORX-återförsäljaren eller på vår webbplats www.worx.com.

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSEN LIG ANVÄNDNING:

Elverktyget är avsett för torrslipning av trä, plast, spackelmassa samt lackerade ytor. Slipen får inte

användas på gips eller spackel.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
MONTERING
Installera detalj H&L sandpapper	Se A
Ansluta dammpåsenprachVARNING: För att förhindra att damm eller främmande partiklar kastas upp i ansiktet eller ögonen får du inte använda slipen utan dammpåsen.	Se B
Ladda batteriet	Se C
Sätta i batteripaket	Se D
DRIFT
Starta” ”/stoppa” ”	Se E
Ta bort batteripaket	Se F
Tömma dammpåsen-För bättre resultat bör du tömma dammpåsen varje 5-10 minuter.	Se G1,G2
Installera styrplatta och fingrar H&L sandpapperObs: Läs och förstå instruktionerna innan du monterar sandpapper.VARNING! Slipplattan måste monteras innan slipen startas.	Se H1,H2

TIPS FÖR ATT ANVÄNDA DIN MULTISLIP

Om elverktyget blir för varmt, särskilt när det körts med låg hastighet, sätt upp hastigheten till max.-hastighet och kör maskinen utan last i 2-3 minuter för att kyla motorn. Undvik att köra maskinen länge med mycket låg hastighet. Använd alltid slippapper som är avsett för det material du slipar.

Se alltid till att arbetsstycket hålls eller kläms fast ordentligt så att det inte kan röra sig.

Varje rörelse av arbetsstycket kan påverka slipningens ytkvalitet.

Starta slipmaskinen innan du börjar slipa och stäng av den efter det att du slutat slipa. För bästa resultat, slipa trä i fiberriktningen.

Försök inte börja slipningen utan att ha satt i slippappret.

Se till att slippappret inte lossar. Det skadar fotplåten.

Garantin omfattar inte förslitning och repor i fotplåten.

Använd grovt slippapper för slipning av grova ytor,

mediumslippapper för släta ytor och

fint slippapper för finputsning. Prova gärna först på kasserat material.

Använd endast slippapper av god kvalitet.

Slipeffekten beror på slippappret inte på hur hårt du trycker på slipmaskinen. Onödigt stor kraft minskar slipeffekten och kan överbelasta motorn. Byt slippappret regelbundet så är slipeffekten alltid optimal.

UNDERHÅLL

Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.

Det finns inga delar som kan repareras i verktyget.

Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa.

Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.

FÖR BATTERIVERKTYG

Verktyget och batteriet bör användas och förvaras i 0°C-45°C.

Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter

om det finns tillgängligt. Kontrollera med din

återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Förklarar att denna produkt,

Beskrivning Batteridriven Sanders

Typbeteckning WX822 WX822.9 (82-

Mekaniskt namn, representant för Sander)

Funktion Avlägsnande av ytmaterial med ett slipande medium

Uppfyller följande direktiv,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

Standarder överensstämmer med

EN 62841-1

EN 62841-2-4

EN 55014-1

EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

M A

C€

2019/10/15

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
