WX642 - Slipmaskin WORX - Gratis bruksanvisning och manual

BRUKSANVISNING WX642 WORX

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

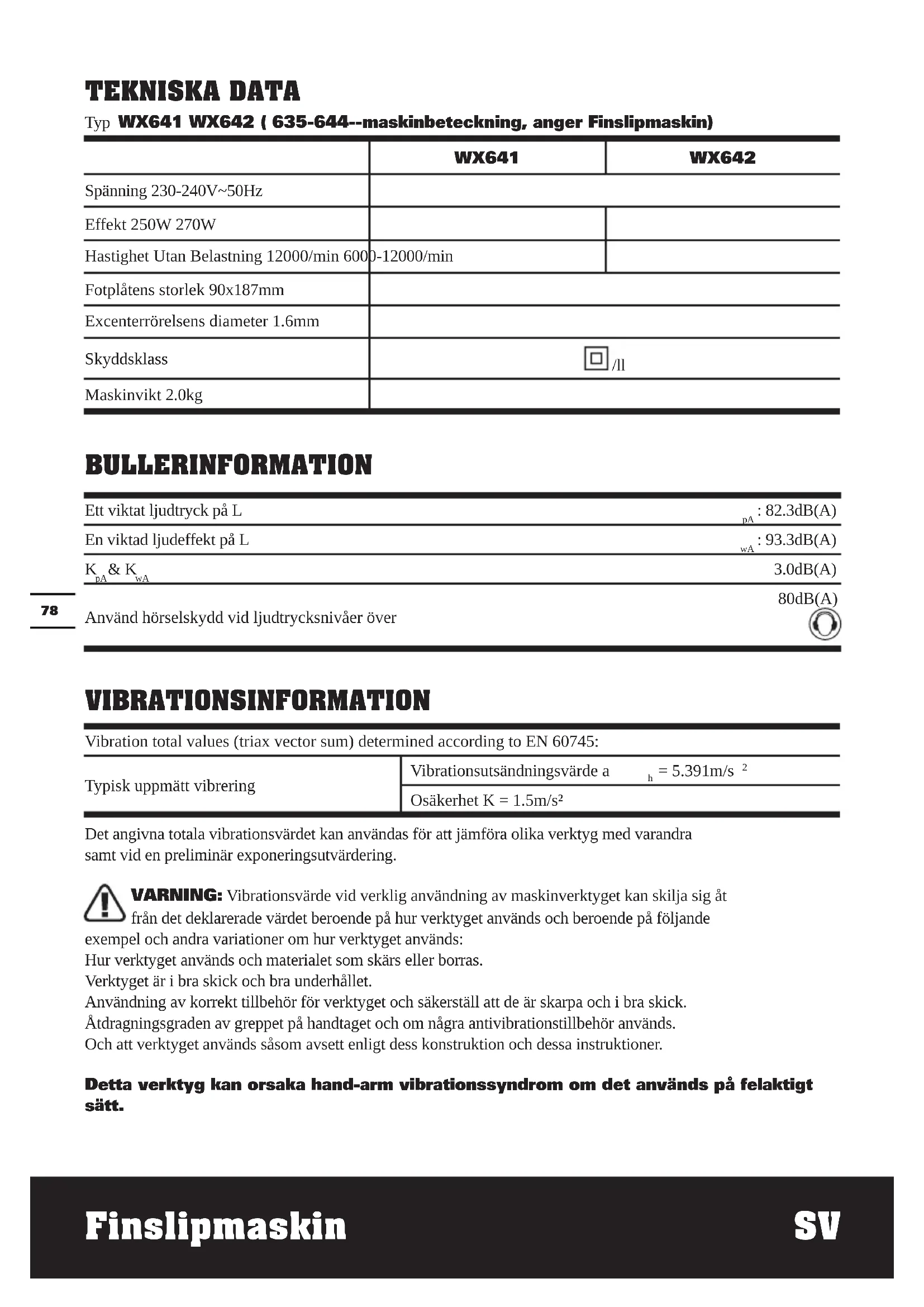

TEKNISKA DATA

Typ WX641 WX642 ( 635-644--maskbeteckning, anger Finslipmaskin)

	WX641	WX642
Spanning 230-240V~50Hz
Effekt 250W 270W
Hastighet Utan Belastning 12000/min 6000	-12000/min
Fotplåtens storlek 90x187mm
Excenterrörelsens diameter 1.6mm
Skyddsklass	☐/II
Maskinvikt 2.0kg

BULLERINFORMATION

Ett viktat ljudtryck på L	pA: 82.3dB(A)
En viktad ljudeffekt på L	wA: 93.3dB(A)
KpA & KwA	3.0dB(A)
Använd hörskyydd vid ljudtrycksinnäer über	80dB(A)

VIBRATIONSINFORMATION

Vibration total values (triax vector sum) determined according to EN 60745:
Typisk uppmätt vibrering	Vibrationsutsändningsvärde a\( _h \)= 5.391m/s2Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvardet kan anvandas for att jämföra olika verktyg med varandra somt vid en preliminar exponeringsutvddering.

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig at

frän det deklarerade vardet beroende på hur verktyget används och beroende på foljande

exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Atdragningsgraden av greppet på handtaget och om nagra antivibrationstilbehör används.

Och att verktyget anvands asom avsett enigt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga forhällanden vid användning och sas ta med for alla delar av hanteringscykeln sö som tiden njr verktyget ar avstängt och njr det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivån over den totala arbetserioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det välsmort (där sä behövs).

Om verktyget ská användas regelbundet, investera i antivibrationsstellbehör.

Undvik att använda verktygen i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvanding av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WX641	WX642
Pappershåslag 1 1
Dammlåda 1 1
32mm dammextraktionsadapter 1 1
35mm dammextraktionsadapter 1 1
Slippapper(60#) 2 3
Slippapper(80#) 2 3
Slippapper(120#) 2		3

Om du har slipppapper utan dammhål måste du använda pappershåslaget for att góraḥal. Använd 1/3 av slipppapper med följande storlek:

Storlek på slippapper:

93*230mmutanhakeochogla(endastklamma)

93*182mm med hake och klämma

Vi rekommenderar att du koper alla dina tillbehör frän samma affär)dru köpte verktyget.

Använd bra kvalitetstillbehör av ett vällkänt marke. Se avsnittet med arbetstips ienna bruksanvisning aller tillbehörets Förpackning for mer information. Affärspersonalen kan också hjälpa dig och ge dig rãd.

SYMBOLER

	För att minska risiken für skador måste användaren lasa bruksan-visningen
	Dubbel isolering
	Varning
	Använd hörskénydd
	Använd skyddsglasögon
	Använd skyddsmask mot damm
	Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd ätervinningsfaciliteter om det finns tillgangligt. Kontrollera med din äterförsäljare eller vilka lokala föreskrifter som foreligger.

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, las noga igenom bruksanvisingen.

Elverktyget ar avsett for torrslipning av tra, plast, spackelmassaamt lackerade ytor.

MONTERING OCH DRIFT

Åtgård Figur
MONTERING
Anpassande & Avlågsnande av Sandpapper	Se Fig A1, A2
Pappershåslag (Valfri) Se Fig. B
Så här sätt dammboxen på plats Obs: Förhindra att slipdamm eller främande foremål kastas i ansiktet eller ögonen, använd aldrig slipmaskinen utan att dammboxen är ordentligt installerad.	Se Fig. C
Så här toms dammboxen	Se Fig. D1, D2
- Töm dammboxen var 5 -10 minut für effektivare drift.
Använda dammextraktionsadaptern	Se Fig E, F
ANVÄNDARHANDLEDNING
Anslutting av ström Se Fig.	G
In- och urkoppling Se Fig. H
Variabel hastighetskontroll (endast för wx642)	Se Fig. I

ARBETSTIPS FÖR FINSLIPMASKINEN

Om elverktyget blir for varmt, särskilt nar det körts med låg hastighet, satt upp hastigheten till max.-hastighet och kör maskinenutan last i 2-3 minutes for att kyla motorn. Undvik att köra maskinen langle med mycket låg hastighet.

Använd alltid slippapper som ar avsett for det material du slipar.

Se alltid till att arbetsstycket halls aller klams fast ordentligt sa att det inte kan rora sig.

Varje rörelse av arbetsstychet kan paverka slipningens ytkvalitet.

Starta slipmaskinen innan du börjar slipsa och stäng av den after det att du slutat slipsa. Forarbonate resultat, slipsa tra i ferribriktningen.

Försök inte bördja slipningenutan att ha satt i slippappret.

Se till att slippappret inte lossar. Det skadar fotplaten. Garantin omfattar inte forslitning och repor i fotplaten.

Använd grovt slippapper for slipning av grova ytor, mediumslippapper for slata ytor och fint slippapper for finputsning. Prova garna Först på kasserat material.

Använd endast slippapper av god kvalitet.

Slipeffekten beror på slippappret inte på hur*hart du trycker på slipmaskinen. Onodigt stor kraft minskar slimeffekten och kan overbelasta motorn.

Byt slippappret regelbundet sä ar spliceffekten alltid optimal.

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassningar, servis aller underhäll.

Ditt verktyg kraver inte extra smörjning aller unterhalb.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel for att rengöraverktyget. Torka rent med en torr trasa.

Forvara alltid verktyget pa en torr plats. Hall motorns ventileringsoppninger rena. Hall alla arbetskontroller fria fran damm. Ser du gnistor i ventileringsoppningarna, ar det normalt ochkommen inte att skada till verktyg.

Om strömkabeln År skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvaliferad person.

MILJÖSKYDD

Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd atervinningsfaciliteter om det finns

tillgangligt. Kontrollera med din Återförsäljare eller vilka lokala foreskrifter som foreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

förklarar attenna Produkt,

Beskrivning WORX Finslipmaskin

Typ WX641 WX642 (635-644- maskin-beteckning, anger Finslipmaskin)

Funktion Avlagsnande av ytmaterial med ett slipande medium

Uppfyller foljande direktiv,

2006/42/EC, 2004/108/EC, 2011/65/EU

Standarder overensstammer med

EN 55014-1

EN 55014-2

EN 61000-3-3

EN 61000-3-2

EN 60745-1

EN 60745-2-4

Personen som godkänts att sammanställa den tekiska lien.

Namn Russell Nicholson

Vice chefsingenjör, tester och certificering

1. DRSNO STIKALO ZA VKLOP/IZKLOP
2. ROCAJ Z MEHKO OBLOGO
3. POSODA ZA PRAH*
4. ODTOČNI KANAL ZA PRAH
5. VZMETNO PRITRDIGO
6. ZAKLEP VZMETNEGA PRITRDILA
7. OSNOVNA PLOŠCA
8. SPONKA ZA BRUSNI PAPIR
9. GUMB ZA NADZOR HITROSTI (LE PRI WX642)
10. LUKNJAC ZA PAPIR*
11. ADAPTER KANALA ZA PRAH (A: NOTRANJI PREMER 35mm B: NOTRANJI PREMER 32mm)*

12. BRUSNI PAPIR* (Gleje Sliko A)

13. Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI
