BRUKSANVISNING WX646.1 WORX

POSITEC Kvalitetschef

1. VIRTAKYTKIN
2. SOFT GRIP -KAHVA
3. PÖLYNPOISTOADAPTERI
4. HIOMALAUTANEN
5. HIEKKAPAPEREITA* (Katso Kuva A)
6. SORMIPOHJA

* Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

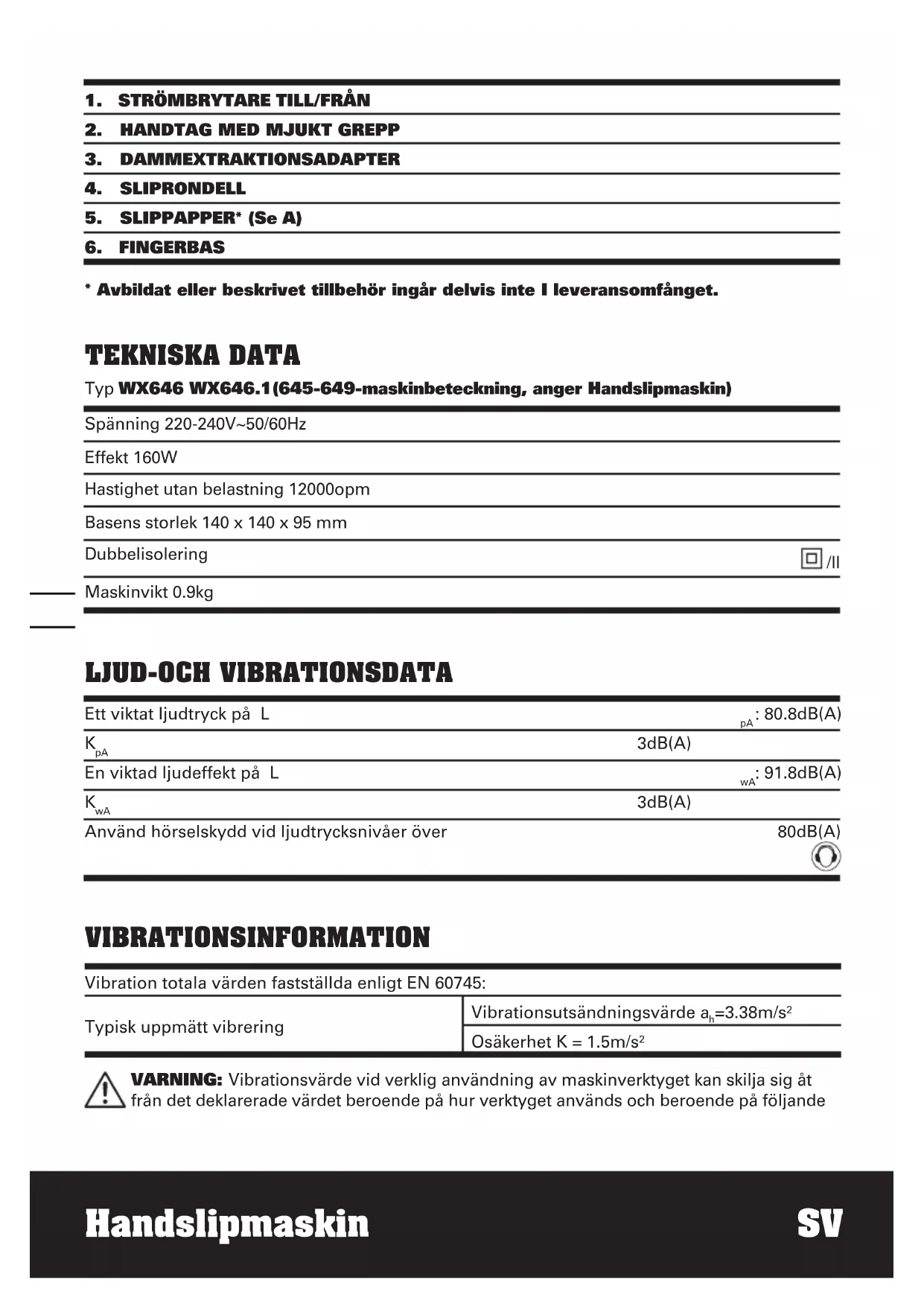

TEKNISKA DATA

Typ WX646 WX646.1(645-649-maskinbeteckning, anger Handslipmaskin)

Spänning 220-240V\~50/60Hz

Effekt 160W

Hastighet utan belastning 12000opm

Basens storlek 140 x 140 x 95 mm

Dubbelisolering

Maskinvikt 0.9kg

LJUD-OCH VIBRATIONSDATA

Ett viktat ljudtryck på L		_pA : 80.8dB(A)
K_pA	3dB(A)
En viktad ljudeffekt på L		_wA : 91.8dB(A)
K_wA	3dB(A)
Använd hörselskydd vid ljudtrycksnivåer över		80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:
Typisk uppmätt vibrering	Vibrationsutsändningsvärde a_h=3.38m/s^2
	Osäkerhet K = 1.5m/ s^2

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande

exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

Slippapper:

80 korn; 2

100 korn; 2

120 korn; 2

Fingertoppssandpapper 3

Fingerdyna

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

SYMBOLER ANVÄNDARHANDLEDNING

För att minska risken för skador måste användaren läsa bruksanvisningen

Dubbel isolering

Varning

Använd skyddsglasögon

Använd munskydd

Använd hörselskydd

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Elverktyget är avsett för torrslipning av trä, plast, spackelmassa samt lackerade ytor.

1. BYTE AV STANDARDSLIPPAPPER (Se A)

Placera papperet över kudden så att det täcker hela området. Se till att sandpappret är jämn i kanterna och att dammuppsamlingshålen i kudden och i sandpapperet ligger i linje med varandra och att sandpappret täcker hela kudden. Använd aldrig slipmaskinen utan sandpapper.

2. ANVÄNDA

DAMMEXTRAKTIONSADAPTERN (Se B)

Din slipmaskin är utrustad med en dammextraktions adapter som är utformad för att samla upp damm. För in dammadaptern i slipmaskinens bakre dammutlopp. Dra därefter i dammadaptern och kontrollera att den sitter ordentligt på dammutloppet. Anslut därefter en dammsugarslang. Sätt först på dammsugaren, och sätt därefter på slipmaskinen. Om du avbryter slipningen ska du först stänga av slipmaskinen och därefter stänga av dammsugaren.

3. STRÖMBRYTARE TILL/FRÅN

Du startar handslipmaskinen genom att trycka ner skyddet över omkopplaren vid läget märkt "I". Du stoppar handslipmaskinen genom att trycka ner skyddet över omkopplaren vid läget märkt "0".

4. VÄGGNÄRA SLIPNING

Du kan slipa väggnära med tre sidor av fotplåten så att du lätt kommer åt inne i hörn och intill lister.

5. EXCENTERSLIPNING

Slipmaskinen arbetar i små roterande cirklar vilket ger en effektiv borttagning av material. För slipmaskinen i långa svepande rörelser över arbetsstycket, även tvärs

fiberriktningen. För en finare slipyta ska ett finkornigt slippapper användas och maskinen bara föras längs med fibrerna och aldrig tvärs dem. Låt aldrig slipmaskinen stå på samma ställe och slipa.

Extra mycket material tas då bort just där, vilket ger en ojämn yta.

6. BYTA BASER (Se Fig. C, D)

1) Ta bort de 5 krysskruvarna som håller triangelbasen på plats.
2) Byt ut triangelbasen genom att fästa detaljsliptillbehöret på baspositionen.
3) Fäst den med 5 skruvar.
4) Gör på samma sätt när du ska byta ut detaljsliptillbehöret mot triangelbasen.

7. ANSLUTA SLIPPAPPER OCH DYNOR (Se Fig. E)

Denna slipmaskin har ett enkelt hook and loop-fäste för tillbehör som möjliggör snabba byten utan klämmpr.

1) Koppla bort slipmaskinen från strömmen.
2) Centrera försiktigt det slippapper (A) eller den dyna som ska användas över basen(3/4).
Passa in slippapprets spets (B) eller dynans spets med basens spets (C).
3) Tryck papper eller dyna ordentligt på plats.
4) Du tar bort pappret eller dynan genom att drå bort det.

WARNING: Om du inte kopplar ur slipmaskinen kan den starta av misstag och orsaka allvarlig personskada.

8. SLIPNING MED NÅGON AV BASERNA (Se Fig. F)

Håll alltid slipmaskinen enligt fig. F. För slipmaskinen med långa, svepande rörelser över slipytan. Ett lätt tryck krävs för slipning, polering och skrubbning. Låt slipmaskinen göra arbetet. Kontrollera alltid arbetet. Denna slipmaskin avlägsnar snabbt material.

VIKTIGT! Om du trycker för hårt arbetar slipmaskinen långsammare och resultatet blir sämre.

ARBETSTIPS FÖR DIN HANDSLIPMASKIN

Om ditt elverktyg blir alltför varmt, kör det utan belastning i 2-3 minuter för att kyla motorn.

Se alltid till att arbetsstycket hålls eller kläms fast ordentligt så att det inte kan röra sig.

Varje rörelse av arbetsstycket kan påverka slipningens ytkvalitet.

Starta slipmaskinen innan du börjar slipa och stäng av den efter det att du slutat slipa. För bästa resultat, slipa trä i fiberriktningen.

Försök inte börja slipningen utan att ha satt i slippappret.

Se till att slippappret inte lossar. Det skadar fotplåten. Garantin omfattar inte förslitning och repor i fotplåten.

Använd grovt slippapper för slipning av grova ytor, mediumslippapper för släta ytor och fint slippapper för finputsning. Prova gärna först på kasserat material.

Använd endast slippapper av god kvalitet.

Slipeffekten beror på slippappret inte på hur hårt du trycker på slipmaskinen.

Onödigt stor kraft minskar slipeffekten och kan överbelasta motorn. Byt slippappret regelbundet så är slipeffekten alltid optimal.

UNDERHÅLL

Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa.

Förvara alltid verktyget på en torr plats.

Håll motorns ventileringsöppningar rena.

Håll alla arbetskontroller fria från damm.

Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg.

Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvalifiserad person.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar

för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning WORX Handslipmaskin

Typ WX646 WX646.1

(645-649-maskinbeteckning, anger

Handslipmaskin)

Funktioner Avlägsnande av ytmaterial med ett slipande medium

Uppfyller följande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS Direktiv 2011/65/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Personen som godkänts att sammanställa den tekniska filen.

Namn: Russell Nicholson

POSITEC Kvalitetsdirektör
