MANUAL DE USUARIO WX646.1 WORX

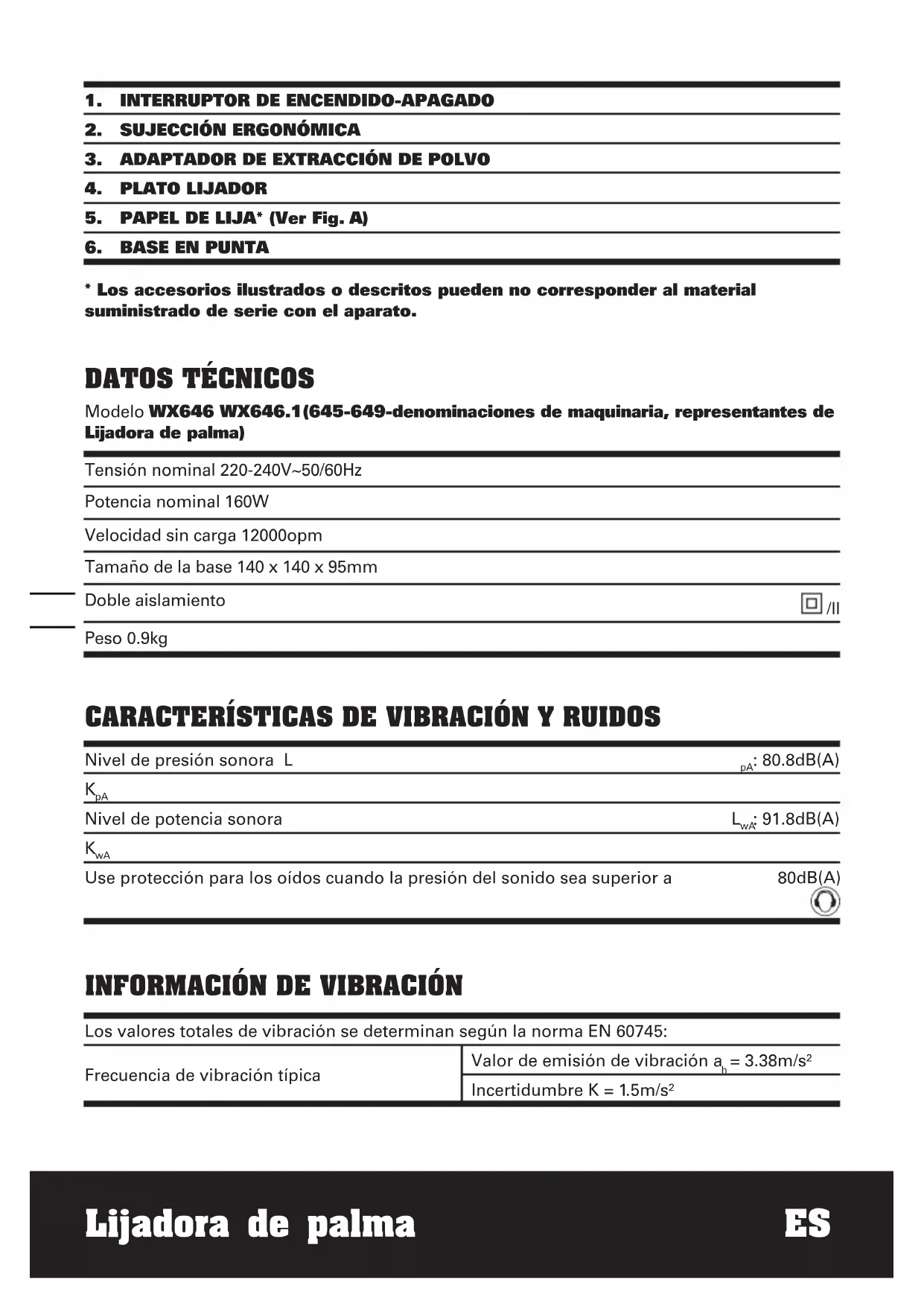

1. INTERRUPTOR DE ENCENDIDO-APAGADO

2. SUJECCIÓN ERGONÓMICA

3. ADAPTADOR DE EXTRACCIÓN DE POLVO

4. PLATO LIJADOR

5. PAPEL DE LIJA* (Ver Fig. A)

6. BASE EN PUNTA

* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

DATOS TÉCNICOS

Modelo WX646 WX646.1(645-649-denominaciones de maquinaria, representantes de Lijadora de palma)

Tensión nominal 220-240V\~50/60Hz

Potencia nominal 160W

Velocidad sin carga 12000opm

Tamaño de la base 140 x 140 x 95mm

Doble aislamiento

Peso 0.9kg

CARACTERÍSTICAS DE VIBRACIÓN Y RUIDOS

Nivel de presión sonora L	_pA : 80.8dB(A)
K_pA
Nivel de potencia sonora	L_wA : 91.8dB(A)
K_wA
Use protección para los oídos cuando la presión del sonido sea superior a	80dB(A)

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745:

Frecuencia de vibración típica	Valor de emisión de vibración a_h = 3.38m/s^2
	Incertidumbre K = 1.5m/s2

ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta

según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta:

Cómo se utiliza la herramienta y se cortan o perforan los materiales.

Si la herramienta se encuentra en buenas condiciones de mantenimiento.

Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones.

Si se agarran las asas firmemente y se utilizan accesorios antivibración.

Y si la herramienta se utiliza según su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente.

ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total.

Ayuda a minimizar el riesgo de exposición a la vibración.

Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.

Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).

Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.

Evite el uso de herramientas a temperaturas de 10°C o menos.

Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

ACCESORIOS

Papel de lija: 9

Grano 80; 2

Grano 100; 2

Grano 120; 2

Papel de lija de dedo lijador 3

Gatillo

1

Adaptador de extracción de polvo 1

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Utilice accesorios de buena calidad y de marca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

Para reducir el riesgo de lesión, lea el manual de instrucciones

Doble aislamiento

Advertencia

Use protección auditiva

Use protección ocular

Use mascarilla anti-polvo

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su Distribuidor para obtener informacion sobre la organización de la recogida.

ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el al de instrucciones.

UTILIZACIÓN REGLAMENTARIA

El aparato ha sido diseñado para lijar en seco madera, plástico, emplastecido y superficies pintadas.

1. CAMBIO DEL PAPEL DE LIJA ESTÁNDAR (Ver Fig. A)

Ajuste el papel sobre la almohadilla, de forma que cubra toda el área. Asegúrese de que el papel de lija está bien ajustado con los bordes y que los orificios de recolección de polvo de la almohadilla y el papel de lija están alineados, así como que el papel de lija se solape uniformemente con la almohadilla. No use nunca su lijadora sin papel de lija.

2. USO DEL ADAPTADOR DE EXTRACCIÓN DE POLVO (Ver Fig. B)

Su lijadora se encuentra equipada con un adaptador de extracción de polvo, diseñado para recoger polvo. Inserte el adaptador de polvo en la salida de polvo posterior de la lijador. Tire del adaptador de polvo y asegúrese de que se encuentra bien apretado a la salida de polvo. Conecte entonces la manguera de un aspirador. Encienda el aspirador y después la lijadora. Si detiene la operación de lijado, apague primero la lijadora y después el aspirador.

3. INTERRUPTOR DE ENCENDIDO/APAGADO

Para encender su lijadora, presione la cubierta protectora del interruptor a la posición marcada como "I". Para apagar su lijadora, presione la cubierta protectora a la posición marcada como "0".

4. DISPOSITIVO PARA LIJADO AL RAS

Su lijadora puede lijar al ras sobre tres lados de la placa base, lo que permite un fácil acceso a las esquinas y bordes de moldeados.

5. LIJADO ORBITAL

Su lijadora funciona en rotaciones circulares

pequeñas, lo que permite lijar eficientemente el material.

Accione su lijadora en movimientos de barrido a lo largo de la pieza de trabajo. Para un acabado más fino, utilice siempre un papel de lija de grano fino.

No permita que su lijadora permanezca trabajando en un mismo punto mucho tiempo, o de lo contrario extraerá material de ese único punto en exceso, creando una superficie desnivelada.

6. CAMBIAR LAS BASES (Consulte la Fig. C, D)

1) Extraiga los cinco tornillos Phillips que sostienen la base triangular.
2) Reemplace la base triangular colocando el accesorio de lijado de detalles en lugar de la base.
3) Fijelo con los 5 tornillos.
4) Realice un proceso similar para cambiar el accesorio por la base triangular.

7. COLOCACIÓN DE HOJAS Y PANELES DE LIJA (Consulte la Fig. E)

Esta lijadora posee un accesorio de colocación rápida de accesorios que permite instalarlos sin utilizar pinzas.

1) Desenchufe la lijadora.
2) Centre con cuidado la hoja o panel de lijado (A) sobre la base (3/4) que desee utilizar. Alinee la punta de la hoja o el panel de lijado (B) con la punta de la base (C).
3) Presione la hoja o el panel con firmeza.
4) Pare extraer la hoja o el panel, tire del mismo.

ADVERTENCIA: Si no desenchufa la lijadora podría arrancarla

accidentalmente provocando serias lesiones personales.

8. LIJAR CON CUALQUIERA DE LAS BASES (Consulte la Fig. F)

Sostenga la lijadora de la forma que se muestra en la Fig. F.

Desplace la lijadora realizando pasadas largas a través de la superficie a lijar. Para lijar, pulir y eliminar el óxido es necesario aplicar una presión ligera. Deje que la lijadora haga su trabajo. Compruebe siempre su trabajo. Su lijadora eliminará el material deseado rápidamente.

IMPORTANTE: Si aplica presión excesiva ralentizará la lijadora y obtendrá resultados poco satisfactorios.

CONSEJOS DE TRABAJO PARA SU LIJADORA

Si su herramienta eléctrica se recalienta demasiado, hágala funcionar sin carga durante 2-3 minutos para enfriar el motor.

Asegúrese siempre de que la pieza de trabajo esté firmemente sujeta -con o sin mordazas- para evitar vibraciones y deslizamientos indeseados.

Cualquier movimiento del material puede afectar la calidad de acabado.

Encienda su lijadora antes de lijar y apáguela nada más terminar.

No comience a lijar si no tiene instalado el papel.

No permita que el papel se desgaste, ya que dañará la placa base. La garantía no cubre el deterioro de la placa base.

Utilice papel de grano grueso para lijar superficies bastas, de grano medio para superficies lisas y de grano fino para acabados. De ser necesario, primero haga una prueba sobre material de desecho.

Utilice únicamente papel de lija de buena calidad.

La eficiencia de lijado es controlada por el papel de lija, no por la fuerza que Ud. aplique a la herramienta. Una presión excesiva reducirá la eficiencia de lijado y causará la sobrecarga del motor. El reemplazo periódico del papel de lija mantendrá una óptima eficiencia de lijado.

MANTENIMIENTO

Retire el enchufe de la toma de corriente antes de efectuar cualquier ajuste, reparación o mantenimiento.

Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee

agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controles de funcionamiento libres de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funcionamiento normal que no dañará su herramienta.

Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, su agente de servicio o por alguna persona cualificada para evitar riesgos.

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse

con las basuras domésticas. Se recogen para reciclarse en centros especializados. Consulte a las autoridades locales o a su distribuidor para obtener información sobre la organización de la recogida.

DECLARACIÓN DE CONFORMIDAD

Los que reciben,

POSITEC Germany GmbH

Declaran que el producto,

Descripción WORX Lijadora de palma

maquinaria, representantes de Lijadora de Palma)

Funciones Eliminación de material

Cumple con las siguientes Directivas:

Directiva de Maquinaria 2006/42/EC

Directiva de Compatibilidad Electromagnética

2004/108/EC

Directiva de RoHS 2011/65/EU

Normativas conformes a

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

La persona autorizada para componer el archivo técnico,

Firma: Russell Nicholson

Dirección: Positec Power Tools (Europe)

Gerente de Calidad POSITEC
