MANUALE UTENTE WX646.1 WORX

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

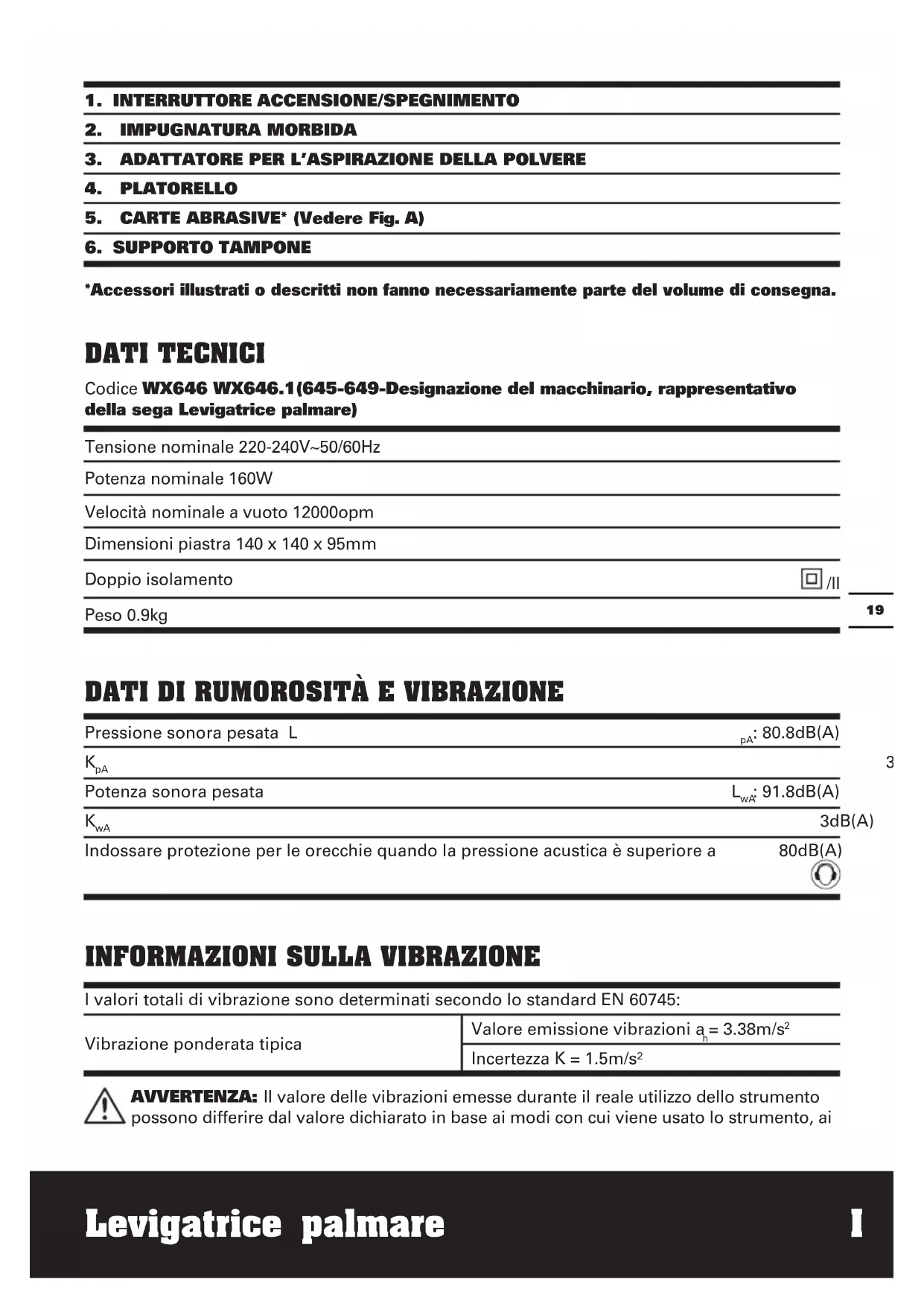

DATI TECNICI

Codice WX646 WX646.1(645-649-Designazione del macchinario, rappresentativo della sega Levigatrice palmare)

Tensione nominale 220-240V\~50/60Hz

Potenza nominale 160W

Velocità nominale a vuoto 12000opm

Dimensioni piastra 140 x 140 x 95mm

Doppio isolamento

Peso 0.9kg

DATI DI RUMOROSITÀ E VIBRAZIONE

Pressione sonora pesata L	_pA : 80.8dB(A)
K_pA
Potenza sonora pesata	L_wA : 91.8dB(A)
K_wA	3d
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:

Vibrazione ponderata tipica	Valore emissione vibrazioni a_h = 3.38m/s^2
	Incertezza K = 1.5m/ s^2

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai

seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

Carte abrasive: 9

80grit; 2

100grit; 2

120grit; 2

Carta abrasiva per finger pad 3

Foglio a mano 1

Adattatore per l'aspirazione della polvere 1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

SIMBOLI ISTRUZIONI OPERATIVE

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni

Doppio isolamento

Attenzione

Indossare protezione per le orecchie

Indossare protezione per gli occhi

Indossare una mascherina antipolvere

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare ezzo.

USO CONFORME ALLE NORME

La macchina è adatta per la levigatura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate.

1. SOSTITUZIONE DI CARTA ABRASIVA NORMALE (Vedere Fig. A)

Inserire la carta sul finger pad in modo che copra l'intera area. Accertarsi che la carta abrasiva sia in linea con i bordi e che i fori per la raccolta di polvere del pad e la carta abrasiva siano allineati. La carta abrasiva deve sovrapporsi al pad in maniera uniforme. Non usare mai la smerigliatrice senza carta abrasiva.

2. USO DELL'ADATTATORE PER L'ASPIRAZIONE DELLA POLVERE (Vedere Fig. B)

La levigatrice è attrezzata con un adattatore per l'aspirazione della polvere, che è progettato per attività di raccolta della polvere. Inserire l'adattatore per l'aspirazione della polvere sulla presa d'aria sul retro della levigatrice. Poi, tirare l'adattatore per accertarsi che sia ben fissato nella presa d'aria. Infine collegare la bocchetta di un aspirapolvere. Prima accendere l'aspirapolvere e poi accendere la levigatrice. Quando si termina di levigare prima spegnere la levigatrice e poi spegnere l'aspirapolvere.

3. INTERRUTTORE ACCENSIONE/ SPEGNIMENTO

Per avviare la levigatrice, premere la copertura protettiva dell'interruttore e metterla sulla posizione contrassegnata con "I". Per fermare la levigatrice, premere la copertura protettiva dell'interruttore e metterla sulla posizione contrassegnata con "0".

4. CAPACITÀ DI LEVIGATURA A FILO

La levigatrice può levigare a filo su tre lati della piastra, consentendo un facile accesso ad angoli e bordi di cornice.

5. LEVIGATURA ORBITALE

La levigatrice funziona con piccoli movimenti rotatori che consentono un'efficiente rimozione dei materiali.

Usare la levigatrice con ampi movimenti sulla superficie di lavoro. Per una finitura migliore, usare sempre una carta abrasiva fine e muovere la levigatrice in direzione della venatura.

Non permettere alla levigatrice di restare ferma sullo stesso punto, diversamente si rimuoverà il materiale e si creerà una superficie non livellata.

6. SOSTITUZIONE DELLE BASI (Vedere Fig. C, D)

1) Togliere le 5 viti Phillips che tengono la base triangolare.
2) Sostituire la base triangolare fissando l'accessorio per la levigatura dei dettagli nella sua posizione.
3) Bloccarlo con le 5 viti.
4) Eseguire le stesse operazioni quando l'accessorio per la levigatura dei dettagli viene sostituito dalla base triangolare.

7. FISSARE I FOGLI DI CARTA VETRATA E I TAMPONI (Vedere Fig. E)

Questa levigatrice è dotata di un sistema per il fissaggio rapido che consente di cambiare i fogli senza dover utilizzare grappe o altri fissaggi.

1) Scollegare la levigatrice dalla presa di corrente.
2) Centrare con attenzione il foglio di carta vetrata (A) o il tampone sulla base (3/4).
Allineare la punta del foglio di carta vetrata (B) o del tampone con la punta della base (C).
3) Premere il foglio o il tampone sulla base.
4) Per eliminare il foglio o il tampone, è sufficiente tirarlo via.

ATTENZIONE: Se non si scollega la levigatrice, questa potrebbe avviarsi accidentalmente e causare gravi ferrite alla persona.

8. LEVIGATURA UTILIZZANDO LE DUE BASI (Vedere Fig. F)

Impugnare sempre la levigatrice come mostrato in FigF.

Muovere la levigatrice con movimenti lunghi e ampi sulla superficie da levigare. Esercitare una leggera pressione per levigatura, lucidatura e sgrossatura. In questo modo, la levigatrice farà tutto il lavoro. Controllare sempre il lavoro eseguito. Questa levigatrice elimina rapidamente il materiale.

IMPORTANTE: Se si esercita una pressione eccessiva, il lavoro della levigatrice si rallenta e i risultati non saranno soddisfacenti.

CONSIGLI SUL FUNZIONAMENTO DELLA LEVIGATRICE

Se l'attrezzo diventa troppo caldo, impostare la velocità al massimo e farlo funzionare a vuoto per 2-3 minuti per raffreddare il motore. Assicurarsi che il pezzo che si sta lavorando sia ben fissato con morsetti per prevenirne il movimento.

Tutti i movimenti del pezzo possono influenzare la qualità di finitura della levigatura.

Avviare la levigatrice prima di iniziare a levigare e spegnerla solamente dopo avere terminato la levigatura. Per ottenere risultati migliori, levigare il legno in direzione delle venature.

Non iniziare a levigare senza che si stata inserita carta abrasiva.

Non consentire alla carta abrasiva di consumarsi, diversamente si danneggerà la piastra. La garanzia non copre l'uso ed il consumo della piastra.

Usare carta abrasiva a grana grossa per levigare superfici irregolari, a grana media per superfici lisce ed a grana fine per la finitura delle superfici. Se necessario, fare prima una prova su un materiale di scarto.

Usare solamente carta abrasiva di buona qualità.

L'efficienza della levigatura è controllata dalla carta abrasiva e non dalla pressione applicata all'attrezzo. Una pressione eccessiva ridurrà l'efficienza di levigatura e provocherà il sovraccarico del motore. Sostituendo con regolarità la carta abrasiva si mantiene l'efficienza ottimale di levigatura.

MANUTENZIONE

Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere

portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi

POSITEC Germany GmbH

Dichiara che l'apparecchio,

Descrizione WORX Levigatrice palmare

(645-649-Designazione del macchinario, rappresentativo della sega Levigatrice palmare)

Funzioni Rimuovere il materiale sulla superficie usando un abrasivo medio

È conforme alle seguenti direttive,

Direttiva macchine 2006/42/EC

Direttiva sulla compatibilità elettromagnetica

2004/108/EC

Direttiva RoHS 2011/65/EU

Conforme a,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe)

POSITEC Direttore Qualità

superficial con un medio abrasivo
