MANUAL DE UTILIZADOR WX646.1 WORX

SÍMBOLOS FUNCIONAMIENTO

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

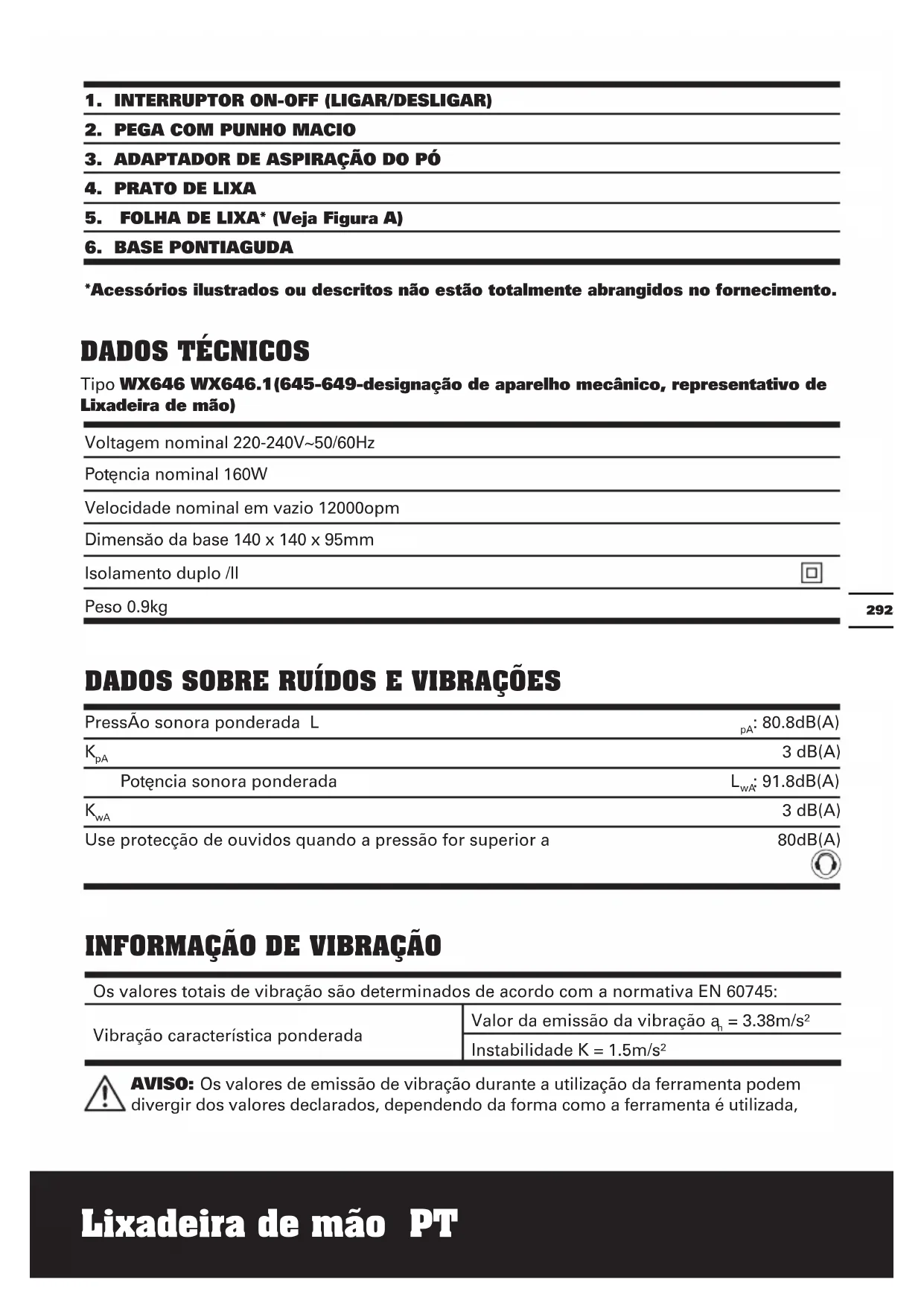

DADOS TÉCNICOS

Tipo WX646 WX646.1(645-649-designação de aparelho mecânico, representativo de Lixadeira de mão)

Voltagem nominal 220-240V~50/60Hz

Potência nominal 160W

Velocidade nominal em vazio 12000opm

Dimensão da base 140 x 140 x 95mm

Isolamento duplo /II

Peso 0.9kg

DADOS SOBRE RUÍDOS E VIBRAÇÕES

Pressão sonora ponderada L	_pA : 80.8dB(A)
K_pA	3 dB(A)
Potência sonora ponderada	L_wA : 91.8dB(A)
K_wA	3 dB(A)
Use proteção de ouvidos quando a pressão for superior a	80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 60745:
Vibração característica ponderada	Valor da emissão da vibração a_h = 3.38m/s^2
	Instabilidade K = 1.5m/s^2

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada,

dependendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Evite utilizar ferramentas a temperaturas de 10°C ou inferior.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

Folha de lixa: 9

Grão 80; 2

Grão 100; 2

Grão 120; 2

Placa base com ponta 1

Adaptador de aspiração do pó 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

SÍMBOLOS FUNCIONAMENTO

Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções

Isolamento duplo

Aviso

Usar protecção auricular

Usar óculos de protecção

Usar máscara anti-poeira

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem

NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO CONFORME AS DISPOSIÇÕES

O aparelho é destinado para cortar a seco em madeira, plástico, massa de aparelhar, assim como em superfícies envernizadas.

1. SUBSTITUIÇÃO DE FOLHA DE LIXA STANDARD (Veja Figura A)

Coloque a folha de lixa no respectivo suporte e de forma a cobrir toda área deste. Certifique-se de que a folha de lixa está devidamente alinhada com as extremidades e também de que os orifícios para recolha do pó existentes no suporte e na folha de lixa estão alinhados. A folha de lixa deve sobrepor-se ao suporte. Nunca use a lixadora sem uma folha de lixa colocada.

2. USANDO O ADAPTADOR DE ASPIRAÇÃO DE PÓ (Veja Figura B)

A sua lixadeira está equipada com um adaptador de aspiração de pó, criado para a recolha de pó. Insira o adaptador na saída traseira do pó da lixadeira. Depois, puxe o adaptador e verifique se está firmemente fixado à saída do pó. Depois, ligue o tubo a um aspirador. Primeira, ligue o aspirador e depois a lixadeira. Se parar de lixar, desligue primeiro a lixadeira e depois o aspirador.

3. INTERRUPTOR ON-OFF (LIGAR/ DESLIGAR)

Para accionar a lixadora, pressione a tampa de protecção do interruptor na posição "I". Para parar a lixadora, pressione a tampa de protecção na posição "0".

4. DISPOSITIVO DE LIXAGEM RÁPIDA

Com a sua ferramenta pode lixar, de uma forma rápida, nas três partes laterais da placa base, permitindo-lhe ter acesso a cantos e arestas de frisos.

5. LIXAGEM ORBITAL

A sua lixadora também funciona em pequenos movimentos circulares, o que lhe

permite a remoção eficiente de material. Faça funcionar a sua lixeira em movimentos de varrimento compridos em toda a peça de trabalho e ao longo do grão. Para um acabamento mais fino, utilize sempre um papel de lixa de grão fino e movimente a lixadora apenas na direcção da areia e nunca ao longo do grão.

Não deixe a sua lixadora permanecer na mesma posição, caso contrário removerá material e criará uma superfície irregular.

6. SUBSTITUIR AS BASES (Ver Fig. C, D)

1) Remova os 5 parafusos de cabeça Phillips ao mesmo tempo que segura na base triangular.
2) Substitua a base triangular fixando o acessório de lixagem de detalhe à base.
3) Fixe este acessório colocando novamente os 5 parafusos.
4) O procedimento a seguir para substituir este acessório pela base triangular é o mesmo.

7. COLOCAÇÃO DAS FOLHAS DE LIXA E DAS PLACAS (Ver Fig. E)

Esta lixadeira inclui um sistema de velcros para uma fácil fixação das folhas de lixa e das placas sem que seja necessário utilizar grampos.

1) Desligue a lixadeira.
2) Centre cuidadosamente a folha de lixa (A) ou a placa de lixagem que pretende utilizar sobre a base (3/4). Alinhe a ponta da folha de lixa (B) ou da placa com a ponta da base (C).
3) Exerça pressão sobre a folha de lixa ou sobre a base para a fixar.
4) Para remover a folha de lixa ou a base, basta puxar pela mesma.

AVISO: Se não desligar a lixadeira esta pode começar a funcionar

acidentalmente o que pode causar-lhe ferimentos graves.

8. LIXAR COM AS BASES (Ver Fig. F)

Segure sempre na lixadeira tal como mostra a figura F.

Desloque a lixadeira em movimentos longos ao longo de toda a superfície que pretende lixar. Não é necessário exercer muita pressão sobre a ferramenta para lixar, polir ou remover ferrugem ou tinta. Deixe que seja a lixadeira a fazer este trabalho. Verifique sempre o trabalho em curso. Esta lixadeira é rápida a remover material da superfície em que está a trabalhar.

IMPORTANTE: A aplicação de uma força excessiva sobre a lixadeira irá reduzir a produtividade desta e dar origem a resultados pouco satisfatórios.

SUGESTÕES DE FUNCIONAMENTO DA SUA LIXADORA

Se a sua ferramenta aquecer muito, especialmente quando for utilizada a baixa velocidade, regule a velocidade no máximo e faça-a funcionar sem carga durante 2-3 minutos para arrefecer o motor. Evite utilizações prolongadas a velocidades muito baixas. Utilize sempre papel de lixa que seja adequado para o material que pretende lixar. Assegure-se sempre de que a peça de trabalho está bem fixa ou presa para impedir o movimento.

Qualquer deslocação do material pode afectar a qualidade do acabamento da lixagem.

Ligue a sua lixadora antes de começar a lixar e desligue-a só depois de parar de lixar. Para obter melhores resultados, lixe a madeira na direcção do veio.

Não comece a lixar sem o papel de lixa estar colocado.

Não deixe o papel de lixa ficar desgastado porque isso danificará a placa base. A garantia não cobre o desgaste ou deterioração normal da placa base.

Utilize papel de lixa de grão grosso para superfícies irregulares, de grão médio para superfícies macias e de grão fino para acabamento de superfícies. de grão fino para acabamento de superfícies. Se necessário, faça primeiro um teste numa peça de sucata. Utilize apenas papel de lixa de boa qualidade. É o papel de lixa que controla a eficiência de lixagem e não a força que aplica na ferramenta. Uma força excessiva reduz a eficiência de lixagem e provoca o

sobreaquecimento do motor. Deve substituir periodicamente o papel de lixa para manter um óptima rendimento de lixagem.

MANUTENÇÃO

Retire o cabo de alimentação da tomada antes de efectuar quaisquer ajustamentos, reparações ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta.

Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico.

Se existirem instalações adequadas

deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Declaramos que o produto, Descrição WORX Lixadeira de mão Tipo WX646 WX646.1 (645-649-designação de aparelho mecânico, representativo de Lixadeira de mão) Funções Remoção de material da superfície com produtos abrasivos

Cumpre as seguintes Directivas: Directiva respeitante a Máquinas 2006/42/EC Directiva respeitante a Compatibilidade Electromagnética 2004/108/EC Diretivo RoHS 2011/65/EU

Normas em conformidade com

EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-4 EN 60745-1

Pessoa autorizada a compilar o ficheiro técnico,
