РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX646.1 WORX

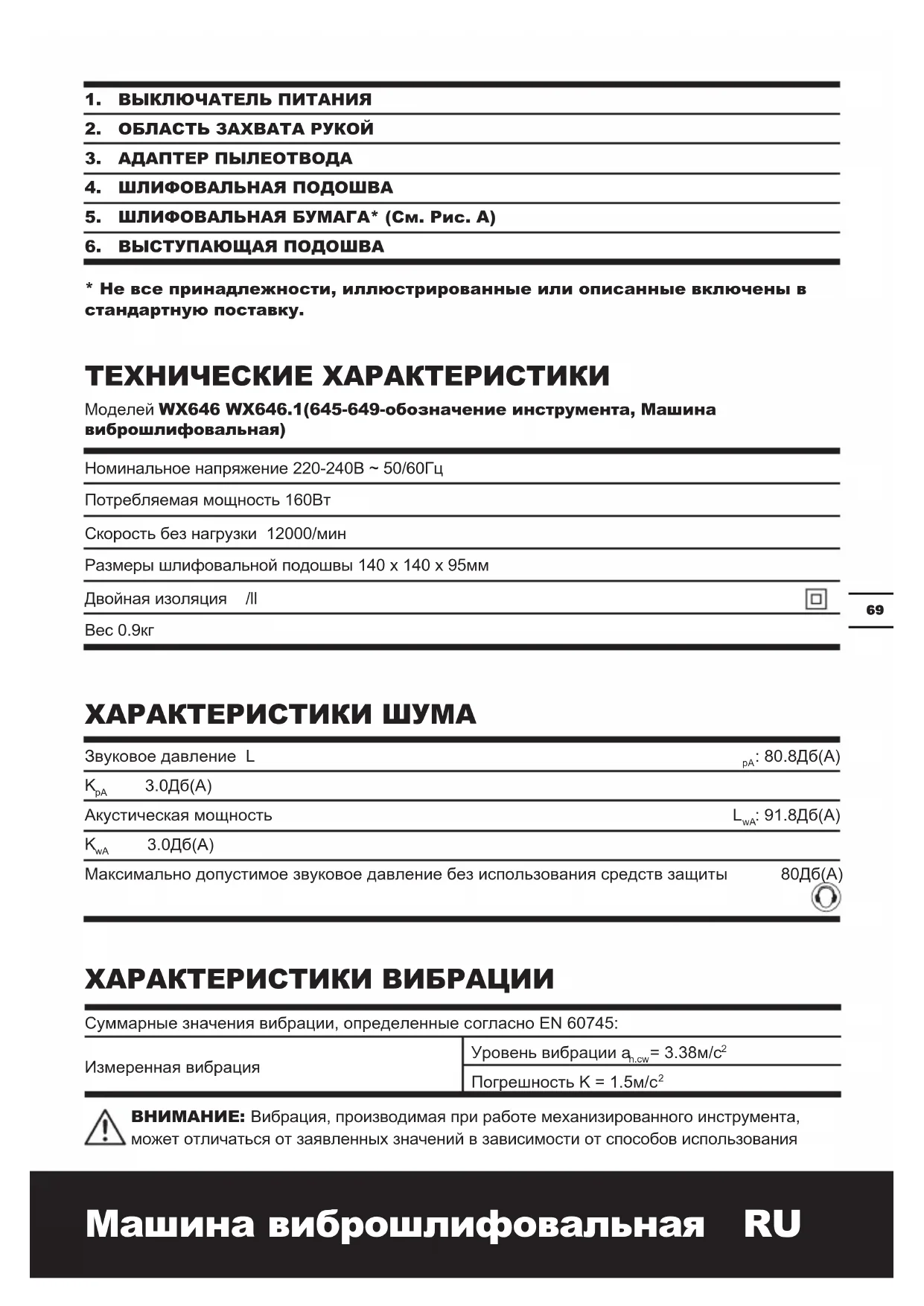

1. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
2. ОБЛАСТЬ ЗАХВАТА РУКОЙ
3. АДАПТЕР ПЫЛЕОТВОДА
4. ШЛИФОВАЛЬНАЯ ПОДОШВА
5. ШЛИФОВАЛЬНАЯ БУМАГА* (См. Рис. А)
6. ВЫСТУПАЮЩАЯ ПОДОШВА

* Не все принадлежности, иллюстрированные или описанные включены в стандартную поставку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Моделей WX646 WX646.1(645-649-обозначение инструмента, Машина виброшлифовальная)

Номинальное напряжение 220-240В \~ 50/60Гц

Потребляемая мощность 160Вт

Скорость без нагрузки 12000/мин

Размеры шлифовальной подошвы 140 x 140 x 95мм

Двойная изоляция /II

Вес 0.9кг

ХАРАКТЕРИСТИКИ ШУМА

Звуковое давление L	_pA : 80.8Дб(А)
K_pA 3.0Дб(А)
Акустическая мощность	L_wA : 91.8Дб(А)
K_wA 3.0Дб(А)
Максимально допустимое звуковое давление без использования средств защиты	80Дб(А)

ХАРАКТЕРИСТИКИ ВИБРАЦИИ

Суммарные значения вибрации, определенные согласно EN 60745:
Измеренная вибрация	Уровень вибрации a_n.cw = 3.38 м/с^2
	Погрешность K = 1.5 м/с^2

ВНИМАНИЕ: Вибрация, производимая при работе механизированного инструмента,

может отличаться от заявленных значений в зависимости от способов использования

устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность вибрации:

Способ использования инструмента и свойства обрабатываемого материала.

Состояние инструмента и уровень техобслуживания.

Тип используемых принадлежностей и их техническое состояние.

Сила удержания рукояток и наличие противовибрационных средств.

Используемые рабочие инструменты, соответствие применения инструментов их назначению.

При неправильном обращении данное устройство может стать причиной синдрома дрожания рук.

ВНИМАНИЕ: Для точной оценки воздействия вибрации во время эксплуатации

необходимо также учитывать все этапы рабочего процесса, включая время, когда

устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла.

Следующие рекомендации помогут снизить опасность воздействия вибрации при работе.

ВСЕГДА пользуйтесь только острыми инструментами (резцами, сверлами, пилами и т.д.).

Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах.

Если устройство используется регулярно, приобретите противовибрационные средства.

Избегайте применения устройства при температурах ниже 10°C.

Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени.

ПРИНАДЛЕЖНОСТИ

Шлифовальная бумага: 9

80 на липучке; 2

100 на липучке; 2

120 на липучке; 2

Шлифовальная бумага для выступающей подошвы 3

Выступающая подошва 1

Адаптер пылеотвода 1

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации прибора

Двойная изоляция

Предупреждение

Наденьте защитные наушники

Наденьте защитные очки

Наденьте респиратор

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть доставлены в местный центр утилизации для надлежащей переработки.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ: Перед использованием инструмента, внимательно прочитайте одство по эксплуатации.

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ

Электроинструмент предназначен для сухого шлифования древесины, синтетических материалов, шпаклевки и лакированных поверхностей.

1. ЗАМЕНА ШЛИФОВАЛЬНОЙ БУМАГИ (См. Рис. А)

Поместите бумагу на подошву так, чтобы она закрывала всю ее площадь. Шлифовальная бумага должна быть расположена вровень с краями, пылезаборные отверстия на подошве и шлифовальной бумаге должны быть совмещены, а шлифовальная бумага должна равномерно покрывать подошву. Никогда не используйте шлифовальную машину без шлифовальной бумаги.

2. ИСПОЛЬЗОВАНИЕ АДАПТЕРА ПЫЛЕОТВОДА (См. Рис. В)

Ваша плоскошлифовальная машина снабжена адаптером пылеотвода, который предназначен для сбора пыли. Установите адаптер в пылеотвод и убедитесь, что он надежно закреплен. Далее подключите шланг пылесоса. Сначала включайте пылесос, а затем шлифовальную машину. При выключении сначала выключайте шлифовальную машину, а затем пылесос.

3. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ

Для включения нажмите на нижнюю часть защищенного выключателя (позиция «І»). Для выключения нажмите на верхнюю часть защищенного выключателя (позиция «0»).

4. ШЛИФОВАНИЕ В УГЛАХ

С трех сторон шлифовальная платформа ничем не закрыта, что позволяет производить шлифование в углах.

5. ШЛИФОВАНИЕ

Шлифуйте небольшими круговыми движениями для эффективного удаления материала.

При грубом шлифовании шлифуйте длинными широкими движениями поперек заготовок и даже поперек волокон материала. При финишных работах шлифуйте только вдоль волокон материала. Не оставляйте шлифовальную машину в одном положении иначе Вы сделаете поверхность неровной.

6. СМЕНА ПОДОШВ (См. Рис. С, Д)

1) Удалите 5 винтов с крестовой головкой, удерживающих треугольную подошву.
2) Замените треугольное основание, прикрепив приспособление для точного шлифования на место подошвы.
3) Закрепите его 5 винтами.
4) Смена приспособления для точного шлифования на треугольное основание выполняется аналогично.

7. ПРИКРЕПЛЕНИЕ ШЛИФОВАЛЬНЫХ ЛИСТОВ И НАКЛАДОК (См. Рис. Е)

Данная шлифовальная машина оснащена системой удобного крепления приспособлений на липучке для быстрой смены приспособлений без использования зажимов.

1) Отсоедините шлифовальную машину от электрической сети.
2) Тщательно отцентрируйте шлифовальный лист (A) или накладку на используемой подошве (3/4). Выровняйте конец шлифовального листа (B) или накладки с концом подошвы (C).
3) Крепко прижмите лист или накладку на место.
4) Для снятия листа или накладки, просто отделите ее.

ВНИМАНИЕ: Если шлифовальная машина не будет отсоединена от электрической сети, может произойти ее случайный запуск, что может привести к причинению тяжелой травмы.

8. ШЛИФОВАНИЕ ПРИ ПОМОЩИ ОДНОЙ ИЗ ПОДОШВ (см. рис. F)

Всегда держите шлифовальную машину, как показано на рис. F.

Перемещайте шлифовальную машину длинными движениями из стороны в сторону по обрабатываемой поверхности.

Для шлифования, полирования и очистки требуется прикладывать лишь легкое давление. Шлифовальная машина выполнит остальную работу. Всегда контролируйте результат работы. Шлифовальная машина снимает материал очень быстро.

ВАЖНО: Применение чрезмерного давления приведет к замедлению работы шлифовальной машины и неудовлетворительным результатам.

РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ ШЛИФОВАЛЬНОЙ МАШИНЫ

Если электроинструмент перегрелся, дайте ему поработать без нагрузки 2-3 минуты для охлаждения двигателя.

Избегите длительного использования на очень низких скоростях. Всегда используйте наждачную бумагу, которая является подходящей для обрабатываемого материала. Всегда проверяйте, что заготовка надежно закреплена или зажата, чтобы предотвратить движение. Любое движение материала может повлиять на качество шлифования.

При включении и выключении шлифовальная машина не должна касаться поверхности. Для достижения лучших результатов работы шлифуйте вдоль структуры материала.

Не шлифуйте без закрепленной наждачной бумаги.

Не позволяйте наждачной бумаге стираться, это повредит опорную плиту. Гарантия не распространяется на износ опорной плиты. Используйте грубую наждачную бумагу для шлифования грубых поверхностей, среднюю для гладких поверхностей и бумагу для финишных работ для доводки поверхностей.

В случае необходимости, сначала сделайте пробное шлифование на ненужном материале.

Используйте только наждачную бумагу хорошего качества.

Эффективность работы зависит от качества наждачной бумаги, а не от давления, приложенного к инструменту. Чрезмерная давление на инструмент уменьшит эффективность шлифования и вызовет

перегрузку двигателя. Регулярная замена наждачной бумаги будет поддерживать оптимальную эффективность шлифования.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

До выполнения любых работ по регулировке, обслуживанию и уходу следует вынуть вилку электропитания из розетки.

Данный электроинструмент не требует дополнительной смазки или технического обслуживания.

В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. Незначительное искрение, заметное сквозь вентиляционные отверстия, является нормальным и не наносит вред электроинструменту.

Если сетевой шнур поврежден, то, во избежание опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть

доставлены в местный центр утилизации для надлежащей переработки.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы,

POSITEC Germany GmbH

Заявляем, что продукция,

Марки

WORX Машина виброшлифовальная

Моделей WX646 WX646.1

(645-649-обозначение инструмента, Машина виброшлифовальная)

Режима Удаление поверхностного слоя материала абразивной пластиной

Соответствует положениям Директив,

Директива для машин 2006/42/EC

Директива по электромагнитной

совместимости 2004/108/EC

Директива для RoHS 2011/65/EU

И стандартам

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Лицо с правом комплирования данного технического файла,

Имя: Russell Nicholson

Адрес: Positec Power Tools (Europe)

Менеджер по качеству POSITEC
