BEDIENUNGSANLEITUNG WX646.1 WORX

Konrad-Adenauer-Ufer 37

50668 Köln

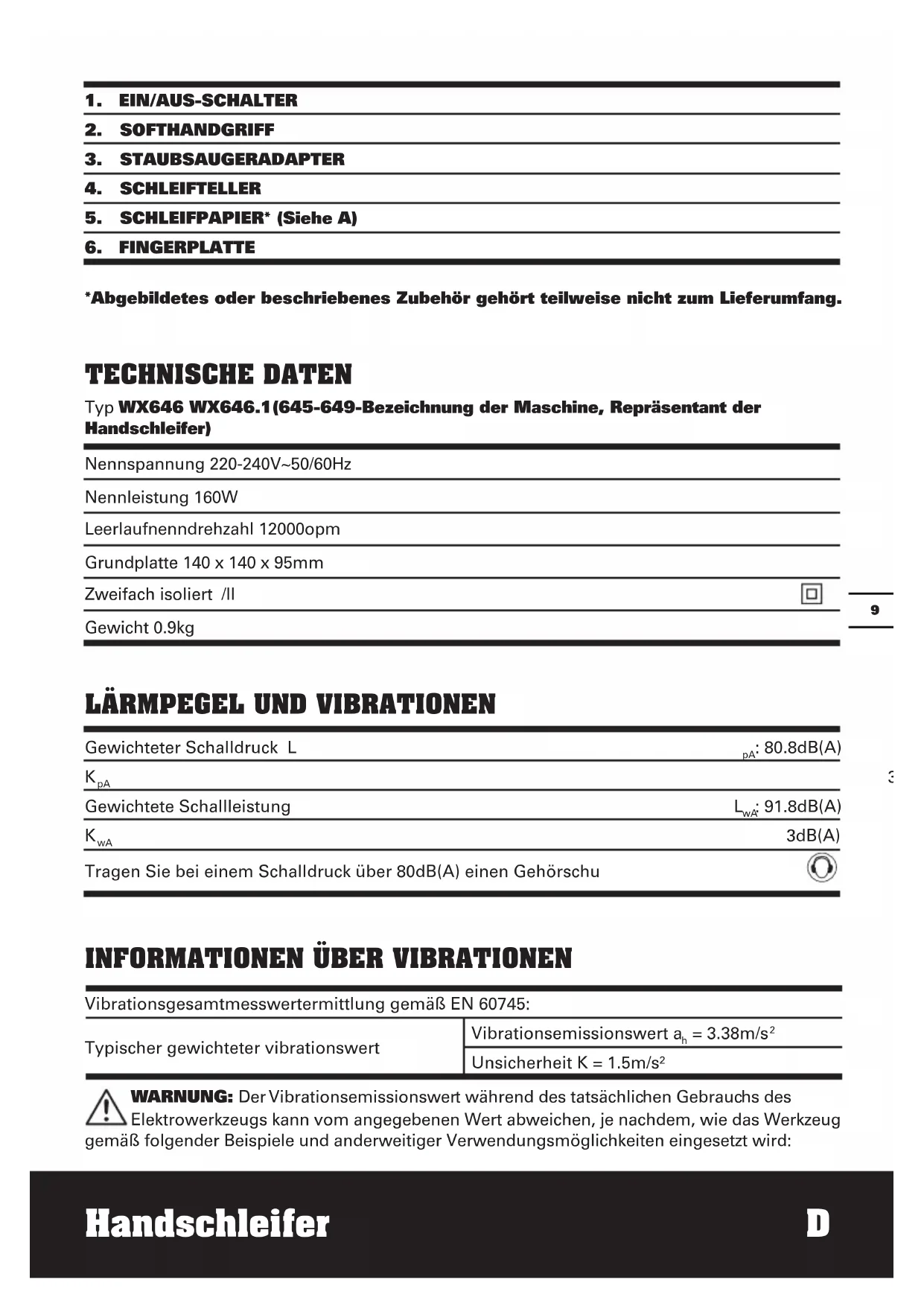

1. EIN/AUS-SCHALTER

2. SOFTHANDGRIFF

3. STAUBSAUGERADAPTER

4. SCHLEIFTELLER

5. SCHLEIFPAPIER* (Siehe A)

6. FINGERPLATTE

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX646 WX646.1(645-649-Bezeichnung der Maschine, Repräsentant der Handschleifer)

Nennspannung 220-240V\~50/60Hz

Nennleistung 160W

Leerlaufnenndrehzahl 12000opm

Grundplatte 140 x 140 x 95mm

Zweifach isoliert /ll

Gewicht 0.9kg

LÄRMPEGEL UND VIBRATIONEN

Gewichteter Schalldruck L	_pA : 80.8dB(A)
K_pA
Gewichtete Schallleistung	L_wA : 91.8dB(A)
K_wA	3dB(A)
Tragen Sie bei einem Schalldruck über 80dB(A) einen Gehörschu

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:

Typischer gewichteter vibrationswert	Vibrationsemissionswert a_h = 3.38m/s^2
	Unsicherheit K = 1.5m/ s^2

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des

Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird:

Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt

Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands.

Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen.

WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller

Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten,

wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich).

Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10°C oder darunter.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

Schleifpapier:

9

80 Körnung; 2

100 Körnung; 2

120 Körnung; 2

Fingerpad-Sandpapier 3

Fingerzubehör

1

Staubsaugeradapter

1

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

SYMBOLE HINWEISE ZUM BETRIEB

Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt

Schutzisolation

Achtung – Bedienungsanleitung lesen!

Tragen Sie Gehörschutz, Wenn Sie die Schlagbohrmaschine benutzen

Beim Arbeiten mit der Schlagbohrmaschine, tragen Sie eine Schutzbrille

Tragen Sie eine Staubschutzmaske

Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag beim Umweltschutz zu unterstützen und dieses Gerät bei den Wertstoff-/Recycling-Sammelstellen abzugeben. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges ältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Spachtelmasse sowie lackierten Oberflächen.

1. WECHSELN DES SCHLEIFPAPIERS (Siehe A)

Bringen Sie das Papier auf dem Pad an, so dass es den gesamten Bereich abdeckt. Achten Sie darauf, dass das Sandpapier mit den Rändern bündig abschließt, die Staubauffanglöcher im Pad und im Sandpapier miteinander ausgerichtet sind und dass das Sandpapier das Pad gleichmäßig überlappt. Verwenden Sie Ihren Sandpapierschleifer nie ohne Sandpapier.

2. STAUBABSAUGADAPTER (Siehe B)

Ihr Schleifgerät ist mit einem Stauabsaugadapter ausgestattet. Schieben Sie den Staubabsaugadapter in den hinteren Staubauslass des Schleifgerätes ein. Ziehen Sie anschließend am Adapter und überzeugen Sie sich davon, dass er fest im Auslass sitzt. Schließen Sie dann den Schlauch eines Staubsaugers an. Schalten Sie zuerst den Staubsauger, dann das Schleifgerät ein. Wenn Sie mit der Arbeit aufhören, schalten Sie zuerst das Schleifgerät, dann den Staubsauger ab.

3. EIN/AUS-SCHALTER

Zum Starten Ihres Schleifers drücken Sie die Abdeckung über dem Schalter über der Markierung „I“ hinab. Zum Stoppen drücken Sie an der mit „0“ markierten Stelle.

4. BÜNDIG SCHLEIFEN

Der Schleifer kann an drei Seiten der Grundplatte bündig arbeiten, sodass Sie auch Ecken und Kanten mühelos schleifen können.

5. SCHLEIFEN

Die Schleifmaschine führt kleine drehende Bewegungen aus, wodurch eine effiziente Abtragung des Materials gewährleistet

ist. Bewegen Sie den Schleifer in langen wischenden Bewegungen über das Werkzeug, und schleifen Sie auch quer zur Maserung. Einen feineren Schliff erreichen Sie, indem Sie eine feinere Körnung verwenden und die Schleifmaschine nur in Richtung der Maserung über das Werkzeug bewegen. Die Schleifmaschine muss ständig auf dem Werkzeug bewegt werden; andernfalls tragen Sie an einer Stelle übermäßig viel Material ab und erzeugen eine unebene Oberfläche.

6. AUSWECHSELN DER PLATTE (Siehe Abb. C, D)

1) Entfernen Sie die 5 Kreutzschlitzschrauben, die die dreiseitige Platte fixieren.
2) Ersetzen Sie die dreiseitige Platte, indem Sie das Detail-Schmirgel-Aufsatz an der Platte anbringen.
3) Fixieren Sie sie mit den 5 Schrauben.
4) Gehen Sie entsprechend ähnlich vor, wenn Sie den Detail-Schmirgel-Aufsatz durch die dreiseitige Platter ersetzen.

7. ANBRINGEN VON SCHMIRGELBLÄTTERN UND BELÄGEN (Siehe Abb. E)

Der Schleifer arbeitet mit bequemen Klettverschlüssen, die ein schnelles Auswechseln ohne Klemmen ermöglicht.
1) Trennen Sie den Schleifer von der Stromversorgung.
2) Zentrieren Sie das Schleifpapier (A) oder den Belag sorgfältig auf der gewünschten Platte (3/4). Stimmen Sie das Ende des Schleifpapiers (B) oder Belags mit dem Ende der Platte ab (C).
3) Drücken Sie das Papier oder den Belag fest an. 4) Um es zu entfernen, ziehen Sie es einfach ab.

WARNHINWEIS: Falls der Schleifer nicht von der Stromversorgung getrennt wird, kann dies zu einem unbeabsichtigten Einschalten führen, das schwere Körperverletzungen verursachen kann.

8. SCHLEIFEN MIT EINER PLATTE (Siehe Abb. F)

Halten Sie den Schleifer immer wie in Abb. F gezeigt.

Bewegen Sie den Schleifer mit langen ausladenden Bewegungen über die

Oberfläche. Üben Sie zum Schleifen, Polieren und Scheuern leichten Druck aus. Lassen Sie den Schleifer die Arbeit verrichten. Überprüfen Sie immer was Sie getan haben. Der Schleifer entfernt Material sehr schnell.

WICHTIG: Zu großer Druck verlangsamt den Schleifer und führt zu unbefriedigenden Ergebnissen.

TIPPS ZUR ARBEIT MIT IHREM FÄUSTLINGSCHLEIFER

Wenn das Elektrowerkzeug heiß werden sollte, lassen Sie es zur Kühlung des Motors etwa zwei bis drei Minuten lang unbelastet laufen.

Das Werkstück muss bei allen Arbeiten sicher befestigt oder festgeklemmt werden, damit es nicht verrutschen kann.

Jede Bewegung des Materials beeinträchtigt das Schleifergebnis.

Schalten Sie den Schwingschleifer ein, ehe Sie mit dem Schleifen beginnen und schalten Sie ihn aus, wenn Sie fertig sind. Optimale Ergebnisse erzielen Sie, wenn Sie das Holz in Richtung seiner Maserung bearbeiten.

Verwenden Sie das Gerät niemals ohne Schleifpapier.

Wechseln Sie das Schleifpapier rechtzeitig, andernfalls kann die Schleifplatte beschädigt werden. Der normale Verschleiß der Schleifplatte wird nicht von der Garantie abgedeckt.

Verwenden Sie kleine (grobe) Körnungen für raue Oberflächen, mittlere Körnungen für bereits geglättete Oberflächen und hohe (feine) Körnungen für die Endbearbeitung der Oberfläche. Gegebenenfalls sollten Sie zuerst einen Test auf einem Probestück ausführen. Verwenden Sie nur hochwertiges Schleifpapier.

Die Abtragung hängt allein von der Qualität des Schleifpapiers ab, nicht von dem Druck, den Sie anwenden. Übermäßig hoher Druck belastet den Motor unnötig und beeinträchtigt die Lebensdauer des Schleifpapiers. Ersetzen Sie das Schleifpapier regelmäßig, um eine optimale Schleifleistung zu erhalten.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen.

Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen.

UMWELTSCHUTZ

Schadhafte und/ oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Wir möchten Sie daher bitten, uns mit Ihrem aktiven Beitrag beim Umweltschutz zu unterstützen und dieses Gerät bei den Wertstoff-/ Recycling-Sammelstellen abzugeben. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668 Köln

Erklären hiermit, dass unser Produkt

Beschreibung WORX Handschleifer

Typ WX646 WX646.1

(645-649-Bezeichnung der Maschine,

Repräsentant der Handschleifer)

Funktionen Entfernen von

Oberflächenmaterial mithilfe eines Schleifmittels

Den Bestimmungen der folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EC

EMV-Richtlinie 2004/108/EC

RoHS Weisung 2011/65/EU

Normen

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Zur Kompilierung der technischen Datei ermächtigte Person

POSITEC Qualitätsleiter
