KÄYTTÖOHJE WX646.1 WORX

* Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

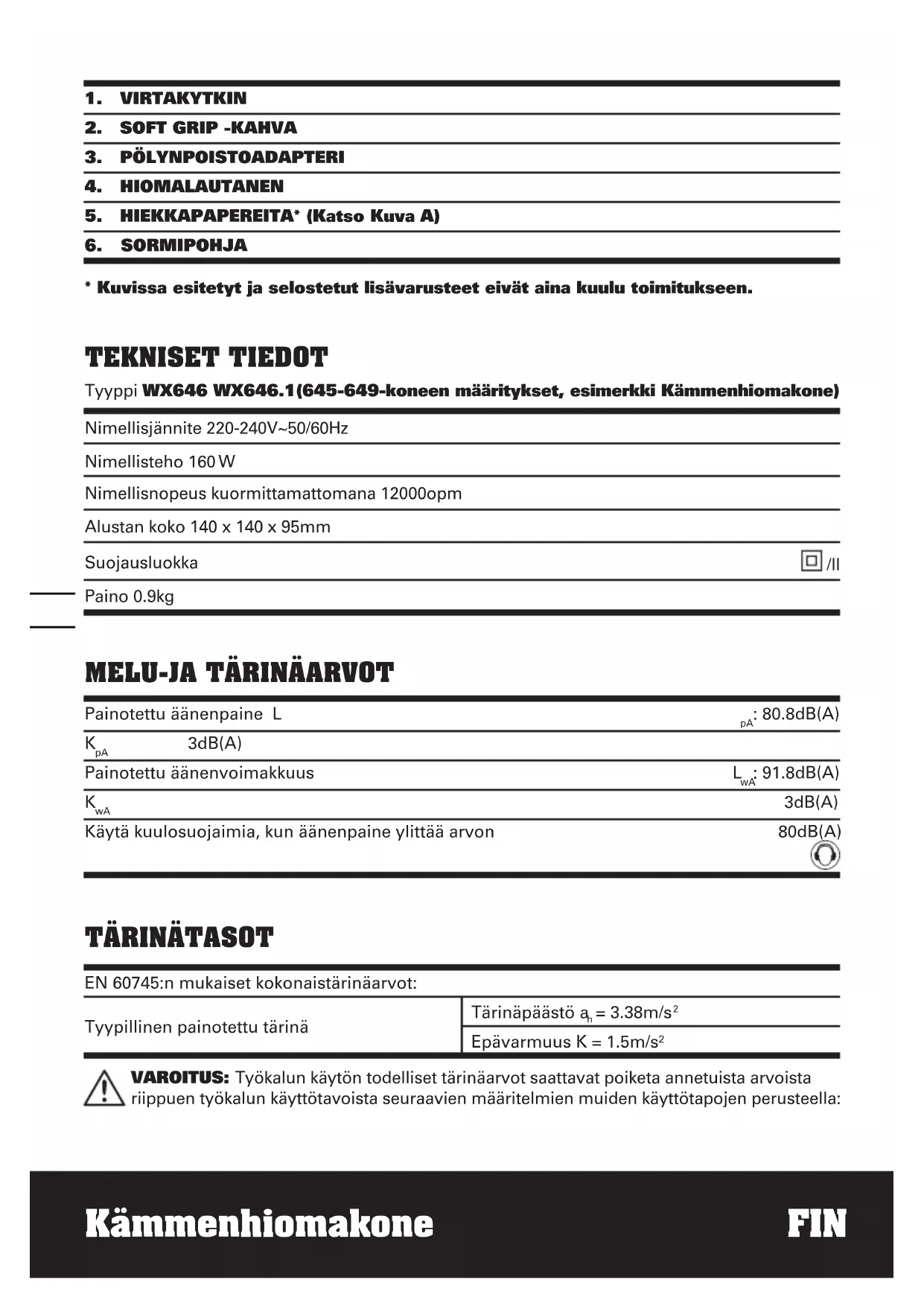

TEKNISET TIEDOT

Tyyppi WX646 WX646.1(645-649-koneen määritykset, esimerkki Kämmenhiomakone)

Nimellisjännite 220-240V\~50/60Hz

Nimellisteho 160 W

Nimellisnopeus kuormittamattomana 12000opm

Alustan koko 140 x 140 x 95mm

Suojausluokka

Paino 0.9kg

MELU-JA TÄRINÄARVOT

Painotettu äänenpaine L	_pA : 80.8dB(A)
K_pA 3dB(A)
Painotettu äänenvoimakkuus	L_wA : 91.8dB(A)
K_wA	3dB(A)
Käytä kuulosuojaimia, kun äänenpaine ylittää arvon	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonaistärinäarvot:
Tyypillinen painotettu tärinä	Tärinäpäästö a_n = 3.38m/s^2
	Epävarmuus K = 1.5m/ s^2

VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella:

Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan.

Onko työkalu hyvässä kunnossa ja hyvin huollettu

Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys, jos työkalussa käytetään tärinää estäviä lisävarusteita.

Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinälle altistumisriskin vähentäminen.

Käytä AINA teräviä talttoja, poria ja teriä

Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa)

Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet.

Vältä työkalun käyttämistä 10°C lämpötiloissa tai sitä viileämmässä

Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.

VARUSTEET

Hiekkapapereita:

9

80 karkeus; 2

100 karkeus; 2

120 karkeus; 2

Sormialustan hiomapaperi 3

Sormisuojus

1

Pölynpoistoadapteri

1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

SYMBOLIT KÄYTTÖOHJEET

Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi

Kaksoiseristys

Varoitus

Käytä suojalaseja

Käytä hengityssuojainta

Käytä kuulonsuojaimia

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

MÄÄRÄYKSENMUKAINEN KÄYTTÖ

Kone on tarkoitettu puun, muovin, silotteen sekä lakattujen pintojen kuivaan hiontaan.

1. TAVALLISEN HIOMAPAPERIN VAIHTO (Katso Kuva A)

Sovita paperi alustan päälle niin, että se peittää koko alueen. Varmista, että hiomapaperi on tasaisesti reunoilla, ja että pölynkeräysreiät alustassa ja hiomapaperi on kohdistettu ja hiomapaperi peittää tasaisesti alustan. Älä milloinkaan käytä hiomalaitetta ilman hiomapaperia.

2. PÖLYNPOISTOADAPTERIN KÄYTTÖ (Katso Kuva B)

Hiomakoneessasi on pölynpoistoadapteri, joka on suunniteltu keräämään pölyä. Laita pölyadapteri hiomakoneen takaosassa olevaan pölyliitäntään. Vedä sen jälkeen pölyadapteria ja varmista, että se on kiinnitetty hyvin liitäntään. Kiinnitä tämän jälkeen pölynimurin putki. Käynnistä ensin pölynimuri ja vasta sen jälkeen hiomakone. Mikäli lopetat hiomisen, sammuta hiomakone ensin ja pölynimuri vasta sen jälkeen.

3. VIRTAKYTKIN

Käynnistä hiomakone painamalla suojakuorta kytkimen päällä "I":llä merkystä kohdasta. Pysäytä hiomakone painamalla suojakuorta "0":lla merkitystä kohdassa.

4. LÄHIHIONTAETÄISYYS

Tällä hiomakoneella voi hioa pohjalevyn kolmen sivun kanssa tasan kohteen reunoihin, mikä helpottaa ahtaiden paikkojen nurkkien ja reunojen hiontaa.

5. KIERTOHIONTA

Tämä hiomakone liikkuu pientä ympyräliikettä, jonka ansiosta aineen poisto on tehokasta. Käytä hiomakonetta pyyhkäisten sillä pitkiä vetoja pitkon työkappaleen pintaa ja myös syysuuntaan nähden poikittain. Käytä aina hienommassa viimeistelyssä hienorakeista

hiomapaperia ja liikuta hiomakonetta ainoastaan syiden suuntaan, älä koskaan syyhyn nähden poikittain.

Älä anna hiomakoneen käydä paikallaan, sillä muuten materiaalia poistuu siitä ja pinnasta ei tule tasainen.

6. VAIHDA POHJA (Katso Kuvat C, D)

1) Poista kolmiopohjan 5 ristipääruuvia.
2) Kiinnitä kolmiopohjan sijasta yksityiskohtaiseen hiomiseen tarkoitettu liitäntä pohjaan.
3) Kiinnitä se 5:llä ruuvilla.
4) Samankaltainen prosessi suoritetaan kun yksityiskohtaiseen hiomiseen tarkoitettu liitäntä korvataan kolmiopohjalla.

7. HIOMAPAPERIN JA -TYYNYJEN KIINNITTÄMINEN (Katso Kuvat E)

Tässä hiomakoneessa on nopea lisäosien tarrananauhakiinnitys, joka mahdollistaa nopean vaihtamisen ilman pidikkeitä. Irrota hiomakone virtalähteestä.

2) Aseta hiomapaperi (A) tai hiomatyyny huolellisesti käytettävän pohjan (3/4) päälle. Aseta hiomapaperin (B) tai –tyynyn kärki pohjan kärjen kanssa kohdakkain (C).
3) Paina paperi tai tyyny lujasti paikoilleen.
4) Poista paperi tai tyyny yksinkertaisesti vetämällä.

VAROITUS: Mikäli hiomakonetta ei irroteta virtalähteestä, se saatetaan

käynnistää vahingossa. Seurauksena voi olla vakava henkilökohtainen vahinko.

8. HIOMINEN JOMMALLA KUMMALLA POHJISTA (Katso Kuva F)

Pidä hiomakonetta aina kuvan F osoittamalla tavalla.

Siirrä hiomakonetta pitkin, pyyhkivin liikkein hiottavalla pinnalla. Paina kevyesti hioessasi, kiillottaessasi ja hangatessasi. Anna hiomakoneen tehdä työt. Tarkista aina työsi. Hiomakone poistaa materiaalia nopeasti.

TÄRKEÄÄ: Kova painaminen hidastaa hiomakonetta ja johtaa epätyydyttäviin tuloksiin.

VINKKEJÄ HIOMAKONEELLA TYÖSKENTELYYN

Jos sähkökone kuumenee liikaa, jäähdytä moottoria käyttämällä sitä kuormittamatta 2-3 minuuttia.

Varmista aina, että työkappale on tiukasti kiinni sen tahattoman liikahtamisen estämiseksi.

Kaikki työkappaleen liikkeet voivat vaikuttaa hiontajäljen laatuun.

Käynnistä hiomakone ennen hionnan alkua ja sammuta se vasta nostettuasi sen irti työkappaleen pinnasta. Parhaan tuloksen saavuttamiseksi hio puuta syiden suuntaan. Älä aloita hiontaa ilman kiinnitettyä hiomapaperia.

Älä päästä hiomapaperia kulumaan liikaa, koska silloin pohjalevy voi vaurioitua. Takuu ei koske pohjalevyn kulumista.

Käytä karkearakeista paperia karkeiden pintojen hiontaan, keskikarkeaa pehmeille pinnoille ja hienorakeista pintojen viimeistelyyn. Tarvittaessa tee koehionta jätemateriaaliin.

Käytä ainoastaan hyvälaatuista hiomapaperia. Hiomapaperi säätää hionnan tehoa, ei käyttäjän työkaluun kohdistama voima. Liika voima heikentää hiontatehoa ja ylikuormittaa moottoria. Hiekkapaperin säännöllinen vaihto pitää yllä parasta hiontatehoa.

HUOLTO

Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan tai vastaavan pätevän sähköteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja

kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUS- VAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme täten, että tuote

Selostus WORX Kämmenhiomakone

Tyyppi WX646 WX646.1

(645-649-koneen määritykset, esimerkki Kämmenhiomakone)

Toimi Pintamateriaalin poistaminen

abrasiivisen väliaineen kanssa

Täyttää seuraavien direktiivien määräykset:

Konedirektiivi 2006/42/EC

Direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS Direktiivi 2011/65/EU

Yhdenmukaisuusstandardit

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Henkilö valtuutettu kääntämään teknisen tiedoston,

Nimi: Russell Nicholson

Osoite: Positec Power Tools (Europe)

POSITEC Laatupäällikkö
