KÄYTTÖOHJE WX646 WORX

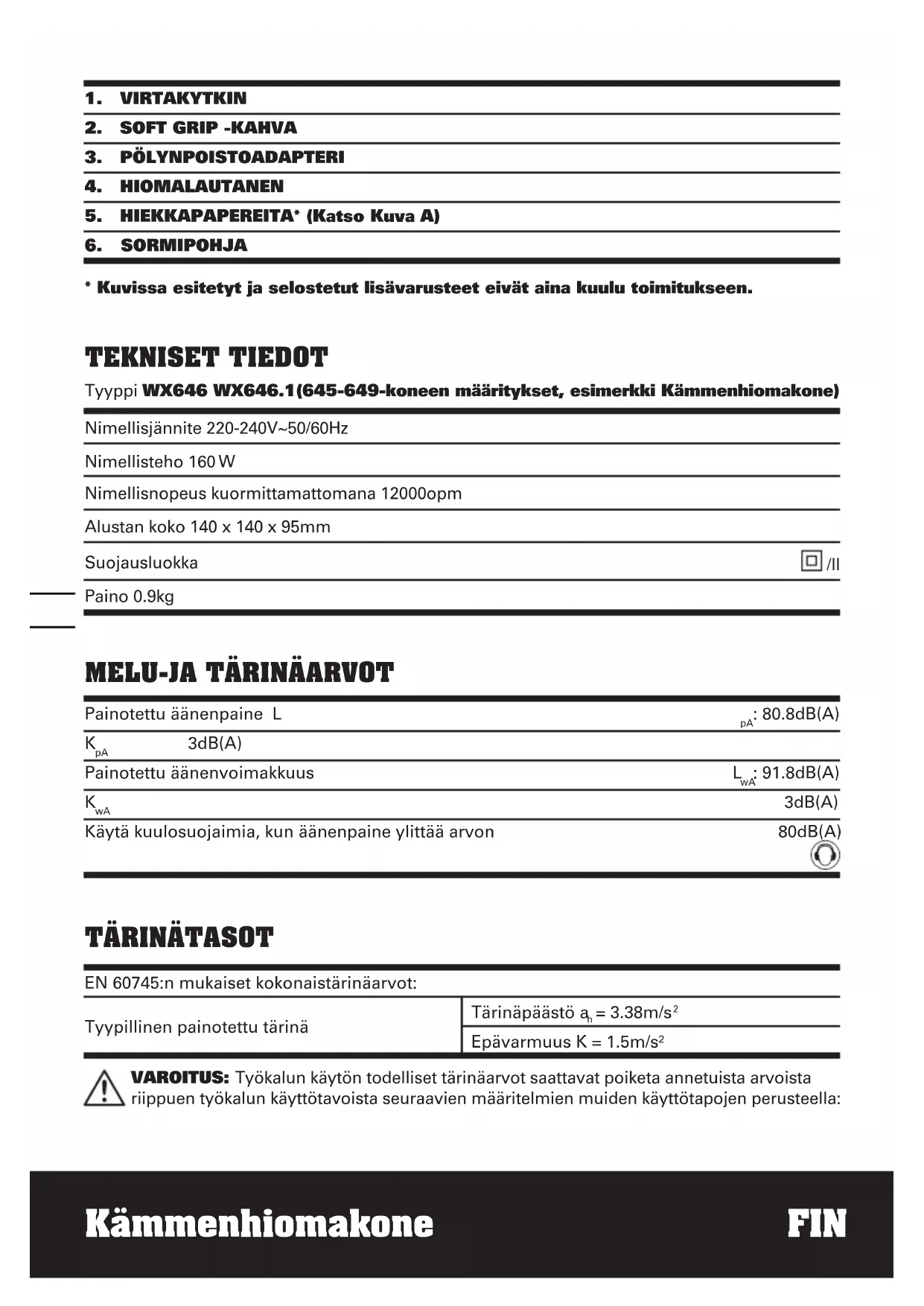

1. VIRTAKYTKIN
2. SOFT GRIP -KAHVA
3. POLYNPOISTOADAPTERI
4. HIOMALAUTANEN
5. HIEKKAPAPEREITA* (Katso Kuva A)

6. SORMIPOHJA

7. Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Typpi WX646 WX646.1(645-649-koneen määritykset, esimerkki Kämmenbiomakone)

Nimellisjannite 220-240V~50/60Hz

Nimellisteho 160W

Nimellisnopeus kuormittamattomana 12000opm

Alustan koko 140 × 140 × 95mm

Sujoausluokka

Paino 0.9kg

MELU-JA TÄRINAARVOT

Painotettu äennpaine L	pA: 80.8dB(A)
KpA 3dB(A)
Painotettu äenenvoimakkuus	LwA: 91.8dB(A)
KwA	3dB(A)
Käytä kuulosuojaimia, kun äennpaine ylittä arvon	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonautärärvot:

Tyypillinen painotettu tärinä	Tärinäpäästö \( {\mathrm{a}}_{\mathrm{n}} = {3.38}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Epävarmuus K = 1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinärvot saattavat poiketa annetuista arvoistariippuen tyokalun kayttotavoista seuraavien märitelmien muiden kayttotapojen perusteella:

Kuinka työkalua käytetään ja mitä materiaialeja lahataan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin houlettu

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkunteoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinaa estvià lisavarusteita.

Käytetäänkö työkalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäs syndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset

käytöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois paälta ja kun se käy

joutokaynnillä. Tämä saattaa vähentä koko työajan yhteenlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teriä

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa)

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta tyokalun käytämista 10^ lampötiloissa tai sitä viileammasa

Suunnittele tyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Hiekkapereita:

9

80 karkeus; 2

100 karkeus; 2

120 karkeus; 2

Sormialustan biomapaperi 3

Sormisuojus

1

Pödynpoistoadapteri

1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

SYMBOLIT KÄYTTÖOHJEET

Käytäjan taytyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Kaksoiseristys

Varoitus

Käytä suojalaseja

Käytä hengityssuojainta

Käytä kuulonsuojaimia

Romutetuja sahkolaitteita ei saa heittaa pois talousjatteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisila viranomaisilta tai jalleenmyyjalta.

HUOMAUTUS: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

MÄÄRÄYKSENMUKAINEN KÄYTTO

Kone on tarkoitetu puun, muovin, silotteen sekä lakattujen pintojen kuivaan hiontaan.

1. TAVALLISEN HIOMAPAPERIN VAIHTO (Katso Kuva A)

Sovita paperi alustan pälle niin, etta se peittä koko alueen. Varmista, etta biomapaperi on tasaisesti reunoilla, ja etta polynkeräysrei at alustassa ja biomapaperi on kohdistetu ja biomapaperi peittä tasaisesti alustan. Alä milloinkaan käytä hiomalaitetta ilman biomapaperia.

2. POLYNPOISTOADAPTERIN KÄYTTO (Katso Kuva B)

Hiomakoneessasi on polynpoistoadaptereri, joka on suunnitelu keräämän polyä. Laita polyadapteri biomakoneen takasassa olevaan polyliitantaan. Vedä sen jäldeen polyadapteria ja varmista, etta se on kiinnitetty hyvin liitantaan. Kiinnitta tämän jäldeen polynimurin putki. Käynistä ensin polynimuri ja vasta sen jäldeen biomakone. Mikäli lopetat biomisen, sommuta biomakone ensin ja polynimuri vasta sen jäldeen.

3. VIRTAKYTKIN

Käynnistä biomakone painamalla suojakuorta kytkimen paälla "l":llä merkysta kohdasta. Pysätta biomakone painamalla suojakuorta "0":lla merkitysta kohdassa.

4. LÄHIHONTAETÄISYYS

Tällä biomakoneella voi hioa pohjaleyn kolmen sivun kanssa tasan kohteen reunoihin, mika helpottaa ahtaiden paikkojen nurkkien ja reunojen hiontaa.

5. KIERTOHIONTA

Tämä biomakone liikkuu pienta ympyrälikettä,jonka ansiosta aineen poisto on tehokasta.Kayta biomakonetta pyyhkäisten sill pitkävetoja pitkon tyokappaleen pintaa ja myos syssuuntaan nahden poikittain. Kayta aina hienommassa viimeistelyssa hienorakeista

hiomapaperia ja liikuta biomakonetta ainoastaan syiden suuntaan, ala koskaan syyhyn nahden poikittain.

Alä anna biomakoneen käydä paikallaan, sillä muuten materiaialia pointuu siitta ja pinnasta eitule tasainen.

6. VAIHDA POHJA (Katso Kuvat C, D)

1) Poista kolmiopohjan 5 ristipääruvia.
2) Kiinnitakolmiopohjan sijastayksityiskohtaiseen himoiseen tarkoitetulliantapohjaan.
3) Kiinnitä se 5:IIa ruuvilla.
4) Samankaltainen prosessi suoritetaan kun yksityiskohtaiseen hiomiseen tarkoitettu liitanta korvataan kolmiopohjalla.

7. HIOMAPAPERIN JA -TYNYJEN KIINNITTÄMINEN (Katso Kuvat E)

Tassā biomakoneessa on nopea lisäosient tarrananauhakiinnitys, joka mahdollistaa nopean vaihtamisen ilman pidikkeitä. Irrota biomakone virtalähteesti.

2) Aseta hiomapaperi (A) tai hiomatyyny huolellisesti kaytettavan pohjan (3/4) paalle. Aseta hiomapaperin (B) tai -tyynn kärki pohjan karjen kanssa kohdakkain (C).
3) Paina pperi tai tyyny lujasti paikoilleen.
4) Poista paperi tai tyyny yksinkertaisesti vetamalla.

VAROITUS: Mikäli biomakonetta ei irroteta virtalähteestä, se saatetaan käynistää vahingossa. Seurauksena voi olla yakava henkilökohtainen vahinko.

8. HIOMINEN JOMMALLA KUMMALLA POHJISTA (Katso Kuva F)

Pidä biomakonetta aina kuvan F osoittamalla tavalla.

Siirra biomakonetta pitkin, pyyhkivin liikkein
hiottavalla pinnalla. Paina kevyesti hioessasi,
kiillottaessasi ja hangatessasi. Anna
hiomakoneen tehdä työt. Tarkista aina työsi.
Hiomakone poistaa materiaialia nopeasti.

TARKEAA: Kova painaminen hidastaa. biomakonetta ja johtaa epatydyttaviin tuloksiin.

VINKKEJÄ HIOMAKONEELLA TYÖSKENTELYYN

Jos sahkokone kuumenee liikaa, jäahdytä moottoria kayttamalla sitä kuormittamatta 2-3 minuuttia.

Varmista aina, etta tyokappale on tiukasti kiinni sen tahattoman likahtamisen estämiseksi.

Kaikki tyokappaleen liikkeet voivat vaikuttaa hontajaljen laatuun.

Käynnistä biomakone ennen hionnan alkua ja sammuta se vasta nostetuasi sen irti työkappaleen pinnasta. Parhaan tuloksen saavuttamiseksi hio puuta syiden suuntaan.

Alä aloita hiontaa ilman kiinnitettyä
hiomapaperia.

Alä päästa hiomapaperia kulumaan liikaa, koska silloin pohjalevy voi vaurioitua. Takuu eikoske pohjalevyn kulumista.

Käytä karkeeakeista paperia karkeiden pintojen hiontaan, keskikarkeaa pehmeille pinnoille ja hienorakeista pintojen viimeistelyyn. Tarvittaessa tee koehionta jatemateriaaliin.

Käytä ainoastaan hyvalaatuista hiomapaperia. Hiomapaperi sātāh hionnan tehoa, ei käytäjan tyokaluun kohdistama voima. Liika voima heikentāh hontatehoja ylikuormittaa moottoria. Hiekkapaperin saannöllinen vaihto pitäyllaparasta hontatehoa.

HUOLTO

Irrota pistoke pistorasiasta ennen kuint teet mitään saatöjä tai huoltoja.

Kone ei vaadi voitelua eikä huoltoa.
Koneen sisällä ei ole käytäjan huollettavia osia. Älä käytä vetta tai kemiallisia
puhdistusaineita koneen puhdistukseen.
Pyyhi puhtaaksi kuivalla liinalla. Säilytä
kone kuivassa paikassa. Pidä moottorin
tuuletsaukot puhtaana. Pidä kytkimet ja
sätimet polyttöminä. Tuuletsaukoista nakyvä
kipinointi on normaalia eikä vahingoita konetta.

Jos virtajohto on vahingoittunut, se on sahköiskun valttamiseksi jatettävalmistajan, valtuutetun huoltoedustajan tai vastaavan patevan sahköteknikon vaihdettavaksi.

YMPÄRISTÖN SUOJELU

Romutetuja sahkolaitteita ei saa heitttä pois talousjätteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja

kierratyksesta saa paikallisilva viranomaisilta tai jalleenmyyjalt.

VAATIMUSTENMUKAISUUS VAKUUTUS

Vakuutamme taten, etta tuote
Selostus WORX Kammenniomakone
Tyyppi WX646 WX646.1 (645-649-koneen märitykset, esimerkki Kammenniomakone)
Toimi Pintamateriaalin poistaminen abrisiivisen valiaineen kansa

Täyttaa seuraavien direktiivien märärykset:
Konedirektiivi 2006/42/EC
Direktiivi sähkomagneettisesta
yhdenmukaisuudesta 2004/108/EC
RoHS Direktiivi 2011/65/EU

Yhdenmukaisuusstandardit EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-4 EN 60745-1

Henkilö valtuutetu käantämän teknisentiedoston,
Nimi: Russell Nicholson
Osoite: Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/12/07 Leo Yue POSITEC Laatupaallikkö
