WX646 - τριβείο WORX - Δωρεάν εγχειρίδιο χρήσης

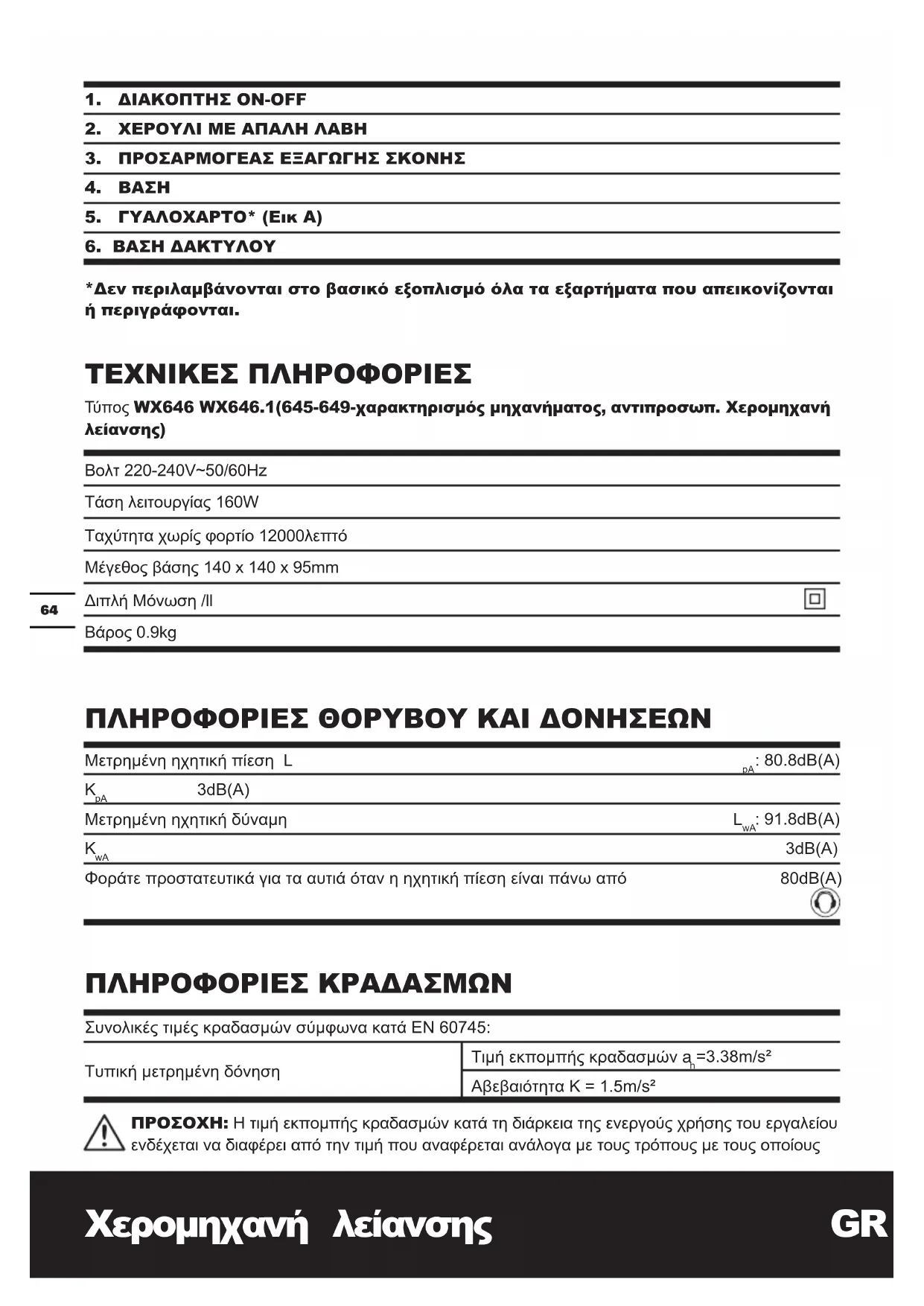

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX646 WORX

2. ΧΕΡΟΎΛΙ ΜΕ ΑΠΑΛΗ ΛΑΒΗ

3. ΠΡΟΣΑΡΜΟΓΕΑΣ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ

5. ΓΎΑΛΟΧΑΡΤΟ* (Εικ A)

*Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται. Βολτ 220-240V~50/60Hz Τάση λειτουργίας 160W Ταχύτητα χωρίς φορτίο 12000λεπτό Μέγεθος βάσης 140 x 140 x 95mm Διπλή Μόνωση /ll Βάρος 0.9kg ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Τύπος WX646 WX646.1(645-649-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Χερομηχανή

ΠΛΗΡΟΦΟΡΙΕΣ ΘΟΡΎΒΟΎ ΚΑΙ ΔΟΝΗΣΕΩΝ Μετρημένη ηχητική πίεση L

3dB(A) Μετρημένη ηχητική δύναμη L

3dB(A) Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από 80dB(A) ΠΛΗΡΟΦΟΡΙΕΣ ΚΡΑΔΑΣΜΩΝ Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745: Τυπική μετρημένη δόνηση Τιμή εκπομπής κραδασμών a

=3.38m/s² Αβεβαιότητα K = 1.5m/s² ΠΡΟΣΟΧΗ: Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους65 Χερομηχανή λείανσης GR χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου: Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής ή διάτρησης. Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή κατάσταση. Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες

Το εργαλείο αυτό ενδέχεται να προκαλέσει σύνδρομο κραδασμού χεριού-βραχίονα εάν η χρήση του δεν ελέγχεται σωστά. ΠΡΟΣΟΧΗ: Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας. Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς. Να χρησιμοποιείτε ΠΑΝΤΑ αιχμηρά κοπίδια, τρυπάνια και λεπίδες Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει) Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10

Γυαλόχαρτο: 9 80 grit; 2 100 grit; 2 120 grit; 2 Γυαλόχαρτο για το προστατευτικό δακτύλου 3 Μαξιλάκι δακτύλου 1 Προσαρμογεας εξαγωγης σκονης 1 Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.Χερομηχανή λείανσης GR

ΔΙΑΔΙΚΑΣΙΑ ΦΟΡΤΙΣΗΣ ΣΗΜΕΙΩΣΗ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών προσεκτικά. ΧΡΗΣΗ ΣΎΜΦΩΝΑ ΜΕ ΤΟΝ ΠΡΟΟΡΙΣΜΟ Η συσκευή προορίζεται για την ξηρή λείανση ξύλου, πλαστικών, υλικών στοκαρίσματος καθώς και βερνικωμένων επιφανειών.

1. ΑΛΛΑΖΟΝΤΑΣ ΓΎΑΛΟΧΑΡΤΟ (Εικ A)

Τοποθετήστε το χαρτί στο προστατευτικό κατά τρόπο ώστε να καλύπτει ολόκληρη την περιοχή. Βεβαιωθείτε ότι το γυαλόχαρτο είναι ομοιόμορφο στις άκρες και ότι οι οπές συλλογής της σκόνης στο μαξιλαράκι και το γυαλόχαρτο είναι ευθυγραμμισμένες και ότι το γυαλόχαρτο επικαλύπτει ομοιόμορφα το μαξιλαράκι.

2. ΧΡΗΣΗ ΤΟΎ ΠΡΟΣΑΡΜΟΓΕΑ

ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ (Εικ B) Το λειαντικό σας είναι εξοπλισμένο με έναν προσαρμογέα εξαγωγής σκόνης, ο οποίος έχει σχεδιαστεί για την εργασία της συλλογή σκόνης. Τοποθετήστε τον προσαρμογέα σκόνης στην πίσω έξοδο σκόνης του λειαντικού. Στη συνέχεια, τραβήξτε τον προσαρμογέα σκόνης και βεβαιωθείτε πως έχει σφίξει καλά στην έξοδο σκόνης. Στη συνέχεια, συνδέστε το σωλήνα μιας ηλεκτρικής σκούπας. Πρώτα ενεργοποιήστε τη σκούπα, στη συνέχεια το λειαντικό. Αν σταματήσετε τη λείανση, απενεργοποιήστε πρώτα το λειαντικό, στη συνέχεια τη σκούπα.

Για να ξεκινήσετε το τριβείο, πιέστε το προστατευτικό κάλυμμα πάνω από τον διακόπτη στην θέση “I”.Για να σταματήσετε το τριβείο πιέστε το προστατευτικό κάλυμμα στην θέση “0”.

Το τριβείο σας μπορεί να λειάνει με τρείς πλευρές της βάσης το οποίο επιτρέπει εύκολη πρόσβαση σε γωνίες και άκρες από καλούπι.

Το τριβείο σας κάνει μικρές στρογγυλές περιστροφές οι οποίες επιτρέπουν να απομακρύνει αρκετό υλικό. Κινείτε το τριβείο σας με μεγάλες κινήσεις κατά Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών Διπλή Μόνωση

Φοράτε προστατευτικά για τα αυτιά Φοράτε μάσκα για τη σκόνη Φοράτε προστατευτικά για τα μάτια Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.67 Χερομηχανή λείανσης GR μήκος του υλικού εργασίας και κατά μήκος των νερών του ξύλου. Για καλύτερο αποτέλεσμα, χρησιμοποιείτε καλό γυαλόχαρτο και κινείτε το τριβείο σας μόνο προς την κατεύθυνση των νερών του ξύλου και ποτέ κάθετα προς αυτήν. Μην αφήνετε το τριβείο σας για πολλή ώρα στην ίδια θέση γιατί αλλιώς θα αφαιρέσετε πολύ υλικό και θα δημιουργήσετε μια ανώμαλη επιφάνεια.

6. ΑΛΛΑΓΗ ΤΩΝ ΒΑΣΕΩΝ (δείτε Εικ C, D)

Αφαιρέστε τις 5 σταυρωτές βίδες κρατώντας την τριγωνική βάση.

2) Τοποθετήστε την τριγωνική βάση στη θέση

της δένοντας την προσάρτηση λείανσης λεπτομερειών στη θέση της βάσης.

3) Σταθεροποιήστε με 5 βίδες.

4) Όταν η προσάρτηση λείανσης λεπτομερειών

αλλάζει με την τριγωνική βάση ακολουθείται παρόμοια διαδικασία.

7. ΠΡΟΣΑΡΤΗΣΗ ΦΎΛΛΩΝ ΛΕΙΑΝΣΗΣ

ΚΑΙ ΜΑΞΙΛΑΡΙΩΝ (δείτε την Εικ E) Αυτό το τριβείο έχει ένα σύστημα τοποθέτησης εξαρτημάτων με γάντζο και βρόγχο για γρήγορη αλλαγή χωρίς σφιγκτήρες.

1) Βγάλτε το τριβείο από την πρίζα.

2) Κεντραρίστε προσεκτικά το φύλλο λείανσης

(A) ή το μαξιλαράκι πάνω από τη βάση (3/4) που θα χρησιμοποιηθεί. Ευθυγραμμίστε την άκρη του φύλλο λείανσης (B) ή του μαξιλαριού με το άκρο της βάσης (C).

3) Πατήστε καλά στη θέση του το φύλλο ή το

4) Για να αφαιρέσετε το φύλλο ή το μαξιλαράκι,

απλά τραβήξτε το για να βγει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν βγάλετε το τριβείο από την πρίζα μπορεί να ενεργοποιηθεί κατά λάθος και να προκαλέσει σοβαρό τραυματισμό.

8. ΛΕΙΑΝΣΗ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΒΑΣΗ

(δείτε την Εικ F) Κρατάτε πάντα το τριβείο όπως φαίνεται στην Εικ F. Μετακινείτε το τριβείο σε μεγάλες, σαρωτικές κινήσεις κατά μήκος της επιφάνειας λείανσης. Απαιτείται ελαφριά πίεση για λείανση, γυάλισμα και τρίψιμο. Αφήστε το τριβείο να κάνει τη δουλειά. Να ελέγχετε πάντα την δουλειά που έχετε κάνει. Αυτό το τριβείο αφαιρεί γρήγορα τα

ΣΗΜΑΝΤΙΚΟ: Η άσκηση υπερβολικής πίεσης θα επιβραδύνει το τριβείο και δε θα έχει ικανοποιητικά αποτελέσματα. ΣΎΜΒΟΎΛΕΣ ΕΡΓΑΣΙΑΣ ΓΙΑ ΤΟ ΤΡΙΒΕΙΟ ΣΑΣ Αν το εργαλείο σας ζεσταθεί πολύ λειτουργήστε το χωρίς φορτίο για 2-3 λεπτά για να κρυώσει ο

Πάντα βεβαιώνετε ότι το υλικό εργασίας είναι γερά πιασμένο για να αποφύγετε τυχόν μετακίνηση. Κάθε κίνηση του υλικού μπορεί να επηρεάσει την ποιότητα του αποτελέσματος. Ξεκινάτε το τριβείο πριν το φέρετε σε επαφή με το υλικό και σταματάτε το μόνο όταν έχει τελειώσει με το γυάλισμα. Για καλύτερα αποτελέσματα να πηγαίνετε προς την φορά των νερών του ξύλου. Μην ξεκινάτε να τρίβετε χωρίς γυαλόχαρτο. Μην αφήνετε το γυαλόχαρτο να φύγει, θα χαλάσει την βάση. Η εγγύηση δεν καλύπτει την βάση λόγω φθοράς από το γυαλόχαρτο. Χρησιμοποιείτε τραχύ γυαλόχαρτο για άγριες επιφάνειες, γυαλόχαρτο με μέτριους κόκκους για απαλές επιφάνειες και γυαλόχαρτο με μικρούς κόκκους για τα τελειώματα. Αν χρειάζεται πρώτα κάντε ένα τεστ σε ένα άχρηστο υλικό. Χρησιμοποιείτε μόνο καλής ποιότητας γυαλόχαρτο. Η απόδοση της λείανσης ελέγχεται από το γυαλόχαρτο και όχι από την πίεση που ασκείτε στο εργαλείο. Υπερβολική πίεση θα μειώσει την απόδοση και θα υπερθερμάνει τον κινητήρα. Αντικαθιστώντας συχνά το γυαλόχαρτο θα διατηρήσετε ικανοποιητική απόδοση λείανσης.

Αφαιρέστε το φις από την πρίζα πριν να πραγματοποιήσετε ρυθμίσεις, επισκευές ή συντήρηση. Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση. Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό6968 Χερομηχανή λείανσης GR

μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας. Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι. ΠΡΟΣΤΑΣΙΑ ΤΟΎ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Δηλώνουμε ότι το προϊόν, Περιγραφή WORX Χερομηχανή λείανσης Τύπος WX646 WX646.1 (645-649-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Χερομηχανή λείανσης) Λειτουργιών Αφαίρεση του επιφανειακού υλικού με ένα λειαντικό μέσο Συμμορφώνεται με τις παρακάτω Οδηγίες, Μηχανολογική Οδηγία 2006/42/EC Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2004/108/EC RoHS Οδηγία 2011/65/EU Πρότυπα συμμόρφωσης EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-4 EN 60745-1 Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο, Όνομα: Russell Nicholson Διεύθυνση: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue POSITEC Διευθυντής Ποιότητας6968 Машина виброшлифовальная RU
