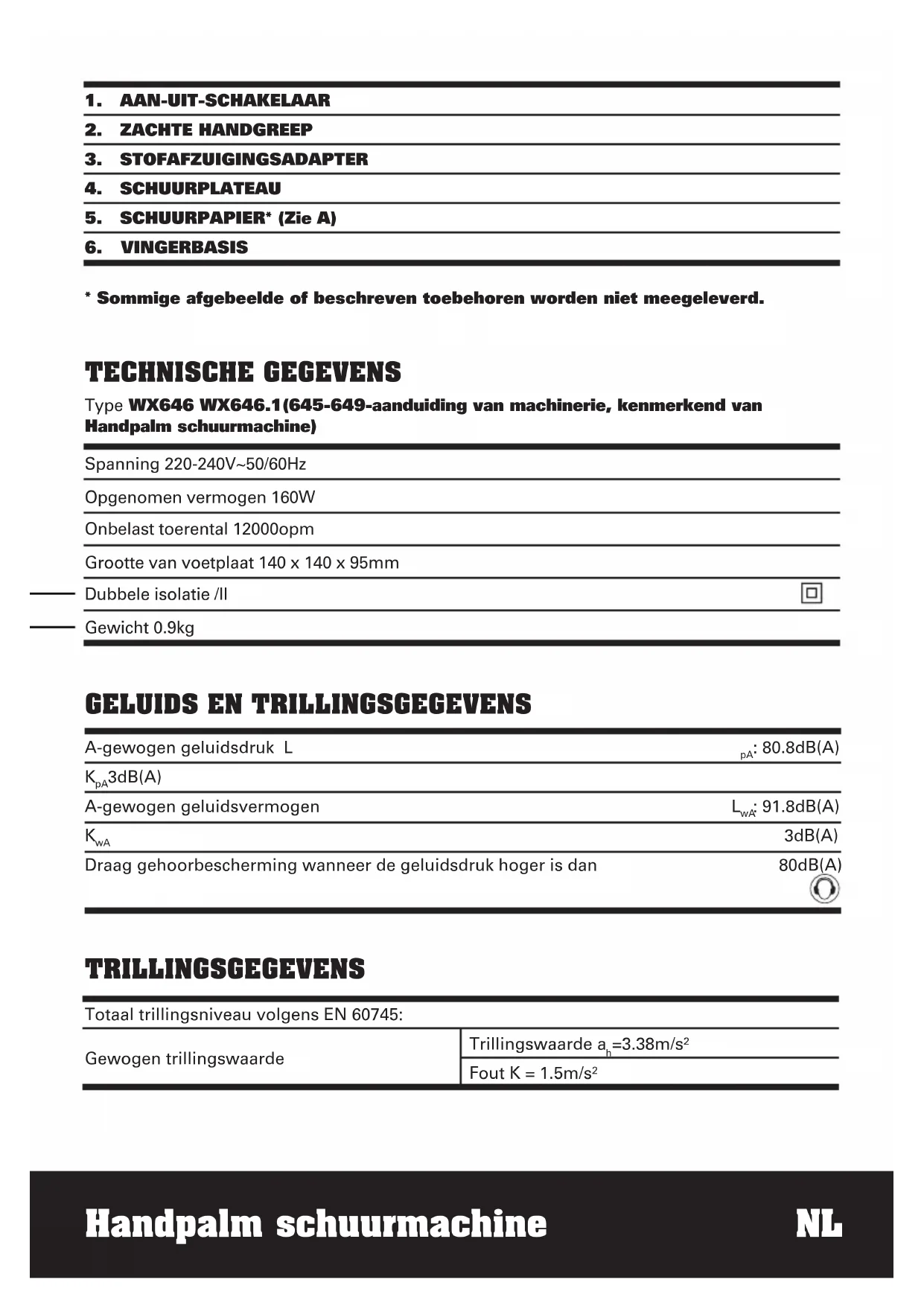

GEBRUIKSAANWIJZING WX646 WORX

Opgenomen vermogen 160W

Onbelast toerental 12000opm

Grootte van voetplaat 140 × 140 × 95mm

Dubbele isolatie /ll

Gewicht 0.9kg

GELUIDS EN TRILLINGSGEGEVENS

A-gewogen geluidsdruk L	pA: 80.8dB(A)
KpA3dB(A)
A-gewogen geluidsvermogen	LwA: 91.8dB(A)
KwA	3dB(A)
Draag gehoorbescherming wanner de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745:

Gewogen trillingswaarde	Trillingswaarde ah=3.38m/s2
	Fout K = 1.5m/s2

WAARSCHUWING: De mate van trillingijdens gebruik van deze vermogensmachine kan zicherschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gezahenteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blotstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing)

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

Schuurpapier:

9

Korrel 80; 2

Korrel 100; 2

Korrel 120; 2

Schuurpapier voor vingerpad 3

Vingerblokje

1

Stofafzuigingsadapter

1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

SYMBOLEN BEDIENINGS INSTRUCTIES

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het ctieboekje.

Veiligheidsklasse

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het droog schuren van hout, kunststof, plamuur en gelakte oppervlakken.

Waarschuwing

Leg het papier over de pad zodate het volledige oppervlak bedekt is. Zorg ervoor dat het papier gelijk ligt met de randen, dat de stofopvanggaten in de pad en het schuurpapier overeenkomen, en dat het schuurpapier de pad geljkmatig overlapt. Gebruik de schuurmachine nooit zonder schuurpapier.

Draag oogbescherming

2. DE STOFAFZUIGINGSADAPTER GEBRUIKEN (Zie Fig. B)

Draag een stofmasker

Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

Uw schuurmachine is voorzien van een stofafzuigingsadapter die is ontwikkel voor het verzamelen van stof. Stop de stofafzuigingsadapter in de stofuitlaat op dechterkant van de schuurmachine. Trek verwolgens aan de stofafzuigingsadapter en zorg dat deze stevig is bevestigd aan de stofuitlaat. Sluit verwolgens de slang van een stofzuiger aan. Schakel eerst de stofzuiger en verwolgens de schuurmachine in. Als ustopt met schuren, moet u eerst de schuurmachine uitschakelen en verwolgens uw stofzuiger uitschakelen.

3. AAN/UITSCHAKELAAR

Om de schuurmachine te starten, drukt u het beschemkapje op de schakelaar in de positie "I". Om de schuurmachine te stoppen drukt u het beschemkapje in de positie "0".

4. AFWERKFACILITEIT

De machine kan schuren aan drie kanten van de voetplaat, wat gemakkelijke toegang geeft tot hoeken en randen van gegoten voorwerpen.

De schuurmachine werkt inkleine cirkelvormige bewegingen,waardoor het

material efficient verwijderd wordt.

Gebruik de schuurmachine in lange zwaaiende bewegingen, en loodrecht op de nerf. Voor een fijnere afwerking gebruikt u因其 schuurpapier en beweegt u de schuurmachine alleen evenwijdig aan de nerf.

Laat de schuurmachine Niet opdezelfdeplaats staan,tenzij u materiaal wilt verwijderen en een oneffen oppervlakte wilt make.

6. DE VOET VERVANGEN (Zie Fig. C, D)

1) Verwijder de 5 kruskopschroeven die de driehoekige voet vasthouden.
2) Vervang de driehoekige voet door het detailschuurhulpstuk te bevestigen in de positie van de voet.
3) Maak dit stuk vast met de 5 schroeven.
4) Een gelijkaardig proces worden uitgevoerd wanner het detailschuurhulpstuk worden verrangen door de drihoekige voet.

Deze schuurmachine beschikt over een eenvoudig klittebandsystem als bevestigingsystem om snel te verrangen zonder behoefte aan klemmen.

1) Koppel de schuurmachine los.
2) Centreer het schuurpapier (A) of de pad nauwkeurig over de voet (3/4) die moet worden gezruikt. Lijn het punt van het schuurpapier (B) of -blokuit op het punt van de voet (C).
3) Duw het papier of pad stevig op+zijn plaats.
4) Om het papier of pad te verwijderen, trekt u het gewoon af.

WAARSCHUWING: Als u de schuurm machine nicht loskoppelt, kan het gereedschap per ongeluk worden geactiveerd en hierdoor ernstige lichamelijke letselsveroorzaken.

8. SCHUREN MET EEN VAN DE VOETEN (Zie Fig. F)

Houd de schuurmachine.altijd vast zoals weergegeben in Fig F.

Beweeg de schuurmachine in lange, vegende halen over het schuuroppervlak. Er is een Licht druk nodig voor het schuren, polijsten en schrobben. Laat de schuurmachine zijn

werk去做。Controller altijd uw werk. Deze schuurmachine verwijdert snel materialen

BELANGRIJK: Als u overmatige druk uitoefent za de schuurmachine vertragen en onbevredigende resultaten bieden.

TIPS VOOR HET GEBRUK VAN DE PALMSCHUURMACHINE

Wordt uw machine te heet,That hem dan 2 a 3 minuten onbelast draaien om de motor af te koelen.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodate het nicht kan bewegen.

ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beinvloeden.

Start de schuurmachine voordat u schuurt en zet hem directuit als ukaar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin nicht met schuren als het schuurpapier nog nicht gemonteerd is.

Laat het schuurpapier Niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat worden nicht door de garantie gedekt. Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te makeen en fijn papier voor de LASTe afwerking. Test de werkung zo nodig om afvalmaterialiaal.

Gebruik alleen schuurpapier van goede kwaliteit.

Het schuurpapier bepaalt de efficicntie van het schuren, Niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht worden het schuren minder efficien en worden de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiente.

ONDERHOUD

Trek de voedingskabel uit de aansluiting\ voordat u eventuele aanpassingen,\ reparaties of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhonden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische Reinigungsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er+kunnen vonden zichbaar+zijn in de ventilatiegleuven. Dit is normala en leidt nicht tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u Niet met het normale huisafval weglooien. Breng deze producten,

indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Verklaren dat het product, Beschrijving WORK Handpalm schuurmachine

Type WX646 WX646.1 (645-649-aanduiding van machinerie, kenmerkend van Handpalm schuurmachine)
Functies Oppervlaktematerialiaal verwijden met een schuurmiddel

Overeenkomt met de volgende richtlijnen, Richtlijn Machines 2006/42/EG Richtlijn Elektronische Compatibility 2004/108/EG

Directiva respeitantare RoHS 2011/65/EU

Standaards in overeenstemming met, EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

De person die bevoegd is om het technische bestand te compileren, Naam: Russell Nicholson Adres: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/12/07

Leo Yue

POSITEC Kwaliteitsmanager

1. TÄND/SLUK-KONTAKT
2. BLØDT GUMMI GREB
3. MUNDSTYKKETIL STØVUDSUGNING
4. GUMMIBAGSKIVE
5. SLIBEPAPIR* (Se Fig. A)

6. SPIDS BASE

7. Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

TEKNISKE DATA

Type WX646 WX646.1(645-649-udpegning af maskiner, representant for Rystepudser)

Nominal spanding 220-240V~50/60Hz

Nominal effekt 160 W

Nominal frilobshastighed 12000opm

Base storrelse 140× 140× 95mm

Dobbeltisoleret /II

Maskinvaegt 0.9kg

STOJ-OG VIBRATIONSDATA
