MANUAL DE UTILIZADOR WX646 WORX

SÍMBOLOS FUNCIONAMIENTO

*Acessorios ilustrados ou descriitos não está totalmente abrangidos no fornecimento.

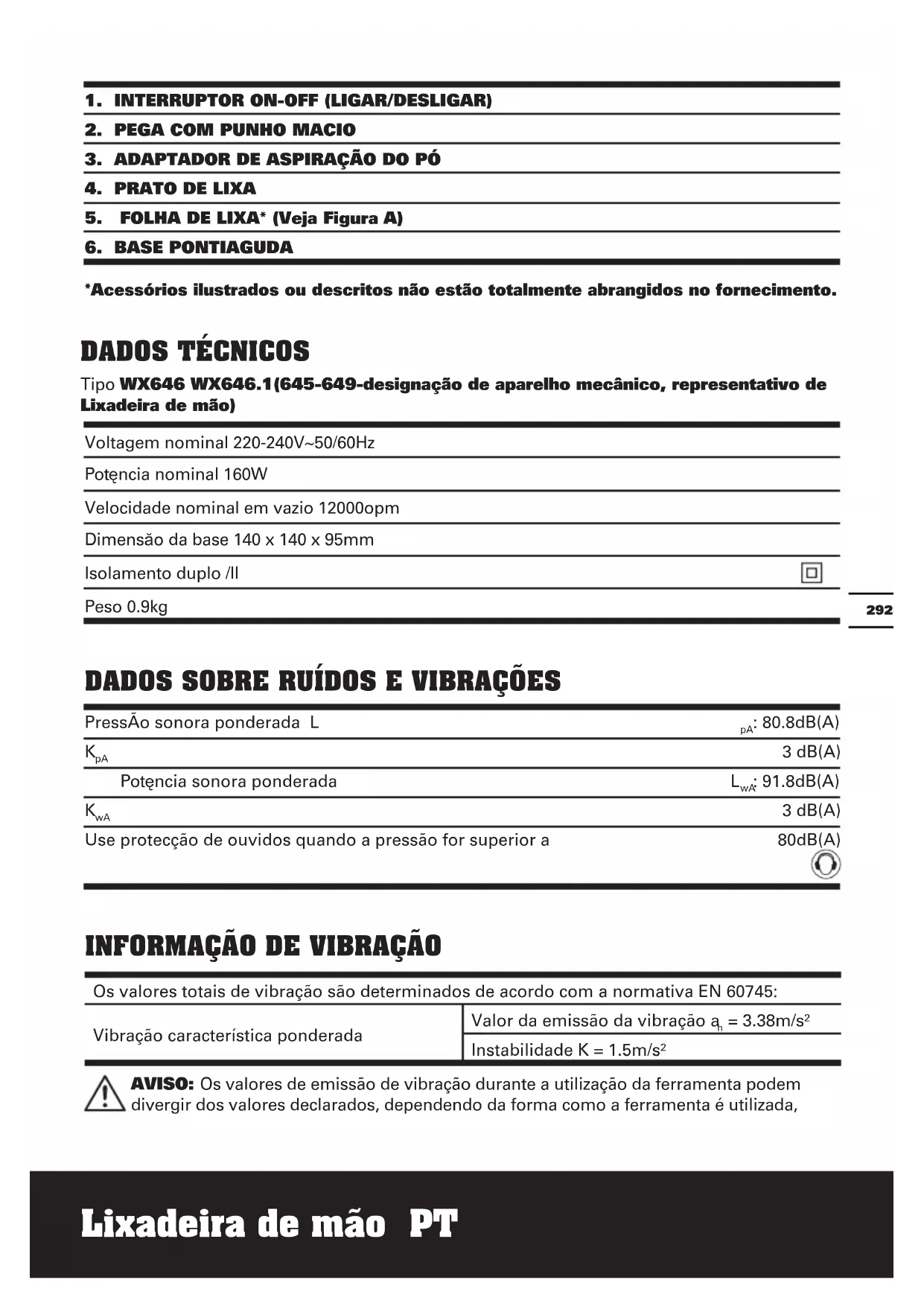

DADOS TÉCNICOS

Tipo WX646 WX646.1(645-649-designação de aparelho mecânico, representativo de Lixadeira de mão)

Voltagem nominal 220-240V~50/60Hz

Potência nominal 160W

Velocidade nominal em vazio 12000opm

Dimensão da base 140 x 140 x 95mm

Isolamento duplo /II

Peso 0.9kg

DADOS SOBRE RUIDOS E VIBRAÇões

Pressão sonora ponderada L	pA: 80.8dB(A)
KpA	3 dB(A)
Potência sonora ponderada	LwA: 91.8dB(A)
KwA	3 dB(A)
Use proteção de ouvidos quando a pressão for superior a	80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os values totais de vibração são determinados de acordo com a normativa EN 60745:
Vibração característica ponderada	Valor da emissão da vibração ah = 3.38m/s2
	Instabilitadek=1.5m/s2

AVISO: Os values de emissão de vibração durante a utilização da ferramenta podem divergar dos values declarados, dependendo da forma como a ferramenta é realizada,

dependendo dos exemplos seguients e de outros modos de'utilisation:

O modo como a ferramenta é'utilizada, os materiais aURTAR ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados

Se a ferramenta é realizada para o objectivo para a qual foi concebida e segudo as instruções.

Esta ferramenta pode causar sindrome de vibração muito-braco, se não for inadequamente realizada.

AVISO: Para ser precise, uma estimativa do nível de exposicao nas condições actuais

deutilização devem ter em conta todas as partes do ciclo de operação, como tempos em

que a ferramenta está desligada e quando está em functiimento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o;nível de exposicao durante o periodo total de trabalho.

Como minimizar o seu risco de

Utilize SEMPRE formoes, brocas e laminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável)

Se a ferramenta for utilizes regularmente, invista em acessos anti-vibracao.

Evite utilizes ferramentas a temperatures de 10^ ou inferior.

Planei o seu horario de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.

ACESSORIOS

Folha de lixa: 9

Grão 80; 2

Grão 100; 2

Grão 120; 2

Placa base com ponta 1

Adaptador de aspiração do pó 1

Recomendamos-lhe que compre todos os acessórios no fornecedor ond tenha adquirido a ferramenta. Utilize acessórios de boa qualida e de marca conheça. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais dormenores, consulte a embalagem destes. Os commerciais también podeaabdar e aconsehar.

SÍMBOLOS FUNCIONAMENTO

Para reduzir o risco de ferimentos o'utilizar deve ler o manual de instruções

Isolamento duplo

Aviso

Usar proteção auricular

Usar oculos de protecao

Usar mascara anti-poeira

Os equipamentos electricos não devem ser desposados com o lixo dométrico. Se existrem instalações adequadas deve recicá-los.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem

NOTA: Antes de utiliser a ferramenta, leia atentamente o livre de instruções.

UTILIZACAO CONFORME AS DISPOSICOES

O aparelho é destinado paraURTAR a seco emmadeira,plastico,massa de aparelhar,assim como em superficies envernizadas.

1. SUBSTITUÇÃO DE FOLHA DE LIXA STANDARD (Veja Figura A)

Coloque a folha de lixa no respectivo suporte e de forma a cobrir toda area deste. Certificque-se de que a folha de lixa está devidamente alinhada com as extremidades e también de que os orificios para recolha do po existentes no suporte e na folha de lixa está alinhados. A folha de lixa deve sobrepor-se ao suporte. Nunca use a lixadora sem uma folha de lixa colocada.

2. USANDO O ADAPTADOR DE ASPIRAÇÃO DE PÓ (Veja Figura B)

A sua lixadeira está equipada com um adaptorador de aspiração de po, criado para a recolha de po. Insira o adaptorador na saía traseira do po da lixadeira. Depois, puxe o adaptorador e verifique se está firmamente fixado à saía do po. Depois, ligue o tubo a um aspirador. Primeira, ligue o aspirador e depoiis a lixadeira. Se parar de lixar, deslgue primeiro a lixadeira e depoiis o aspirador.

3. INTERRUPTOR ON-OFF (LIGAR/ DESLIGAR)

Paraaxylaxora,pressioneatampa de protecao do interruptor na posicao "I". Para parar a lixadora, pressione atampa de protecao na posicao "0"

4. DISPOSITIVO DE LIXAGEM RÁPIDA

Com a sua ferramenta pode liar, de una forma rapiida, nas tres partes laterais da plac base, permitindo-lhe ter accesso a cantos e arestas de frisos.

5. LIXAGEM ORBITAL

permite a remoçao eficiente de material. Faça funciona a sua lixeira em movimentos de varrimento compridos em toda a pea de trabalho e ao longo do grão. Para um acabamento mais fino, utilize sempre um papel de lixa de grão fino e movimento a lixivadora apenas na direcção da areia e nunca ao longo do grão.

Não deixe a sua lixadora permanecer na mesma posicao, caso contrario removera material e criar a superficie irregular.

6. SUBSTITUIR AS BASES (Ver Fig. C, D)

1) Remova os 5 parafudos deCESSa Phillips ao mesmo tempo que segura na base triangular.
2) Substitua a base triangular fixando o acessario de lixagem de detalhe a base.
3) Fixe este acessario colocando novamente os 5 parafusos.
4) O procedimento a seguir para substituir este acessório pela base triangular é o mesmo.

7. COLOCAÇÃO DAS FOLHAS DE LIXA E DAS PLACAS (Ver Fig. E)

Esta lixadeira inclui umsystema de velcros para una fácil fixação das folhas de lixa e das placas sem que sera necessário'utilizar grampos.

1) Desligue a lixadeira.
2) Centre cuidadosamente a folha de lixa (A) ou a placu de lixagem que pretende'utilizar sobre a base (3/4). Alinne a ponta da folha de lixa (B) ou da placu com a ponta da base (C).
3) Exercar pressao sobre a folha de lixa ou sobre a base para a fixar.
4) Para remover a folha de lixa ou a base, basta puxarPGA.

AVISO: Se não desligar a lixadeira.
thisa pode fazer a funcional
acidentalmente o que pode causar-lhe
ferimentos graves.

8. LIXAR COM AS BASES (Ver Fig. F)

Segure sempre na lixadeira tal como minha a figura F.

Desloque a lixadeira em movimentos longos ao longo de toda a superficie que pretende lixar. Não é necessário exercer muito pressão

sobre a ferramenta para lixar, polir ou removeferrugemou tinta.Deixe que seja a lixadeiraafazereste travailho.Verifique sempre o trabalho em的方式来.Esta lixadeira é rapiida a remover material da superficie em que está a travailhar.

IMPORTANTE: A aplicação de uma但对于 excessiva sobre a lixadeira irá reduzir a produtividade这其中 e dar origem a resultados pouco satisfátórios.

SUGESTÓES DE FUNCIONAMENTO DA SUA LIXADORA

Se a sua ferramenta aquecer muito, especialmente quando for utilizes a baixa velocidade, regule a velocidade no maximo e faça-a funciona semarga durante 2-3 minutos para arrefecer o motor. Evite utilizezoes prolongadas a velocidades muito baixas. Utilize sempre papel de lixa que sera adequado para o material que pretende liar. Assegure-se sempre de que a pea de trabalho está bem fixa ou presa para impeder o movimento.

Qualquer deslocacao do material pode afectar a qualidade do abatemento da lixagem.

Ligue a sua lixadora antes de partir a lxar e deslige-a souvepos de parar de lixar. Para obter melhores resultados, lixe a madeira na direcção do voio.

Não comece a lixar sem o papel de lixa estar colocado.

Não deixe o papel de lixa ficar desgastado porque也是如此 danificará a placac base. A garantia não cobre o desgaste ou deterioração normal da placac base.

Utilize papel de lixa de grão grosso para superficies irregulares, de grão medio para superficies macias e de grão fino para acabamento de superficies. de grão fino para acontemico, faça primaryo um teste numa pegá de sucata. Utilize apenas papel de lixa de boa qualidade. É o papel de lixa que controla a eficiência de lixagem e não a forca que aplicá na ferramenta. Uma forca excessiva reduz a eficiência de lixagem e provocá o

sobreaquecimento do motor. Deve substituir periodically o papel de lixa para manter um optima rendimento de liagem.

MANUTENÇA

Retire o cabo de alimentação da tomada antes de efetuar quando quer ajustamentos, reparações ou manutenção.

A sua ferramenta não requires qualquer lubrificacao ou manutenao adicular.

A ferramenta, o Conjunto de baterias e o carregador não tem peças susceptíveis de ser substituções pelo Utilizador. Nunca utilize aigua ou produits químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a correência de faíças nas ranhuras de ventilação,也是如此 normal não danificará a sua ferramenta.

Se o cabo de alimentacao estiver danificado, este deve ser substituido pelo fabricante, seu agente autorizo ou pessoal和技术o qualificado para fazer qualquer situacao de perigo.

PROTECÇA OMBIENTAL

Os equipamentos eletricos nao devem ser desposados com o lixo domestico.

Se existrem instalacoes adequadas

deve recicá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARação DE CONFORMÍDADE

Nos,

POSITEC Germany GmbH

Descrição WORX Lixadeira de maior

Tipo WX646 WX646.1

(645-649-designação de aparecido

mecânico, representativo de Lixadeira de mão)

Funções Remocão de material da

superficie com produits abrasivos

Directa respeitant a Compatabidade

Electromagnética 2004/108/EC

Diretivo RoHS 2011/65/EU

Normas em conformidade com

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-4

EN 60745-1

Pessoa autorizada a compiling o ficheiro和技术ico,

Nome: Russell Nicholson

Endereço: Positec Power Tools (Europe)
