Caractéristiques techniques	Détails
Type de ponceuse	Ponceuse orbitale
Puissance	400 W
Vitesse à vide	12 000 tr/min
Diamètre de la base	125 mm
Poids	1,4 kg
Type de fixation du papier abrasif	Auto-agrippant
Réglage de la vitesse	Oui, variable
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique
Maintenance	Nettoyer régulièrement le filtre à poussière
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière
Garantie	2 ans

FOIRE AUX QUESTIONS - WX646 WORX

Comment changer le papier abrasif sur la ponceuse WORX WX646 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le tirant délicatement. Ensuite, alignez le nouveau papier abrasif avec les crochets de la base de la ponceuse et appuyez fermement pour le fixer.

Pourquoi ma ponceuse WORX WX646 ne démarre-t-elle pas ?

Vérifiez d'abord que la ponceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, il peut y avoir un problème avec le cordon d'alimentation ou l'interrupteur.

Quel type de papier abrasif dois-je utiliser avec la WORX WX646 ?

La ponceuse WORX WX646 est compatible avec des papiers abrasifs de grain 80 à 240. Choisissez le grain en fonction de la surface à poncer : un grain plus gros pour le décapage et un grain plus fin pour les finitions.

Comment nettoyer ma ponceuse WORX WX646 après utilisation ?

Après utilisation, débranchez la ponceuse. Utilisez un chiffon sec ou une brosse douce pour enlever la poussière et les débris de la surface. Évitez d'utiliser de l'eau ou des produits chimiques qui pourraient endommager l'appareil.

Est-ce que la WORX WX646 a une garantie ?

Oui, la ponceuse WORX WX646 est généralement couverte par une garantie limitée. Vérifiez les documents fournis avec votre produit ou le site web de WORX pour les détails spécifiques concernant la durée et les conditions de la garantie.

Comment régler la vitesse de la ponceuse WORX WX646 ?

La ponceuse WORX WX646 dispose d'un réglage de vitesse variable. Utilisez le bouton de réglage situé sur le corps de la ponceuse pour ajuster la vitesse en fonction de vos besoins de ponçage.

Que faire si ma ponceuse WORX WX646 surchauffe ?

Si la ponceuse surchauffe, éteignez-la immédiatement et débranchez-la. Laissez-la refroidir pendant au moins 30 minutes avant de la réutiliser. Assurez-vous également que les évents d'aération ne sont pas obstrués par la poussière.

La ponceuse WORX WX646 produit-elle beaucoup de bruit ?

Un certain niveau de bruit est normal lors de l'utilisation de la ponceuse. Cependant, si vous remarquez un bruit inhabituel ou excessif, cela peut indiquer un problème. Dans ce cas, il est conseillé de faire vérifier l'appareil par un professionnel.

MODE D'EMPLOI WX646 WORX

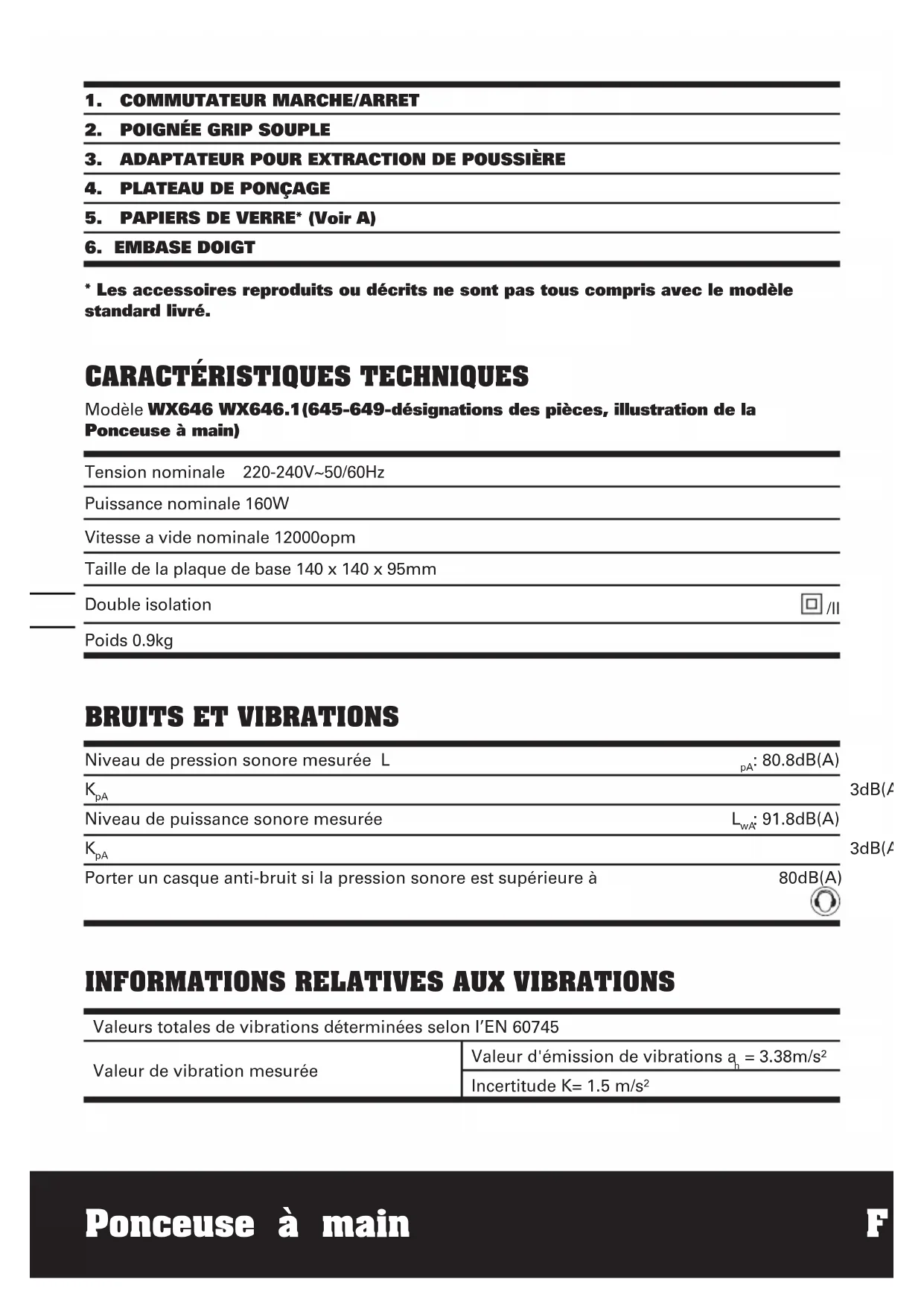

• Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré. Tension nominale 220-240V~50/60Hz Puissance nominale 160W Vitesse a vide nominale 12000opm Taille de la plaque de base 140 x 140 x 95mm Double isolation /ll Poids 0.9kg

CARACTÉRISTIQUES TECHNIQUES

Modèle WX646 WX646.1(645-649-désignations des pièces, illustration de la Ponceuse à main)

BRUITS ET VIBRATIONS

Niveau de pression sonore mesurée L

3dB(A) Niveau de puissance sonore mesurée L

3dB(A) Porter un casque anti-bruit si la pression sonore est supérieure à 80dB(A)

INFORMATIONS RELATIVES AUX VIBRATIONS

Valeurs totales de vibrations déterminées selon l’EN 60745 Valeur de vibration mesurée Valeur d'émission de vibrations a

= 3.38m/s² Incertitude K= 1.5 m/s²1514 Ponceuse à main F ACCESSOIRES Papiers de verre: 9 80 grain; 2 100 grain; 2 120 grain; 2 Ponceuse à papier avec repose doigt 3 Patin 1 Adaptateur pour extraction de poussière 1 Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de la machine. Il est impératif d’utiliser des accessoires de bonne qualité et de marque connue et de choisir l’accessoire correct recommandé dans ce manuel. Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

AVERTISSEMENT: La valeur d’émission de vibrations pendant l’utilisation réelle de l’outil

électrique peut différer de la valeur déclarée selon la façon dont l’outil est utilisé, selon les exemples suivants et d’autres variations sur la façon dont l’outil est utilisé: Comment l’outil est utilisé et quels matériaux sont coupés ou percés. L’outil est en bon état et bien entretenu. L’utilisation du bon accessoire pour l’outil et l’assurance qu’il est affuté et en bon état. Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés. Et l’outil est utilisé comme prévu dans sa conception et dans les présentes instructions. Cet outil peut causer un syndrome de vibration du bras et de la main s’il n’est pas correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d’exposition en conditions

réelles d’utilisation doit également tenir compte de toutes les parties du cycle d’utilisation telles que les moments où l’outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d’exposition et la période de fonctionnement totale. Aider à minimiser le risque d’exposition aux vibrations. Utilisez TOUJOURS des ciseaux, des forets et des lames affutés Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié) Si l’outil doit être utilisé régulièrement, alors investissez dans des accessoires anti-vibrations. Évitez d’utiliser des outils à des températures de 10

C ou moins Planifiez votre travail pour étaler toute utilisation d’outil à fortes vibrations sur plusieurs jours.Ponceuse à main F

SYMBOLES FONCTIONNEMENT REMARQUE: Avant d’utiliser cet outil, lire attentivement les instructions. UTILISATION CONFORME L’appareil est conçu pour le ponçage à sec des surfaces en bois, matières plastiques, mastic ainsi que pour les surfaces vernies.

1. CHANGEMENT DU PAPIER DE VERRE

STANDARD (Voir A) Installer le papier au-dessus de la garniture de sorte qu’il couvre la zone entière. S’assurer que le papier à poncer est affleurant avec les bords, que les trous de dépoussiérage de la garniture et du papier à poncer sont alignés, et que le papier à poncer se superpose correctement avec la garniture. Ne jamais utiliser votre ponceuse sans papier à poncer.

2. UTILISATION DE L’ADAPTATEUR POUR

EXTRACTION DE POUSSIERE (Voir B) Votre ponceuse est équipée d’un adaptateur pour l’extraction de poussière, qui est conçu pour la tâche de collecte de la poussière. Insérez l’adaptateur à poussière dans la sortie de la poussière à l’arrière de la ponceuse. Tirez alors l’adaptateur à poussière et assurez-vous qu’il est serré solidement sur la sortie de la poussière. Reliez alors le tuyau à un aspirateur. Veuillez d’abord allumer l’aspirateur et ensuite la ponceuse. Si vous arrêtez de poncer, éteignez d’abord la ponceuse, puis votre aspirateur.

3. COMMUTATEUR MARCHE/ARRET

Pour démarrer votre ponceuse, abaissez le couvercle protecteur sur le commutateur à la position « I ». Pour arrêter votre ponceuse, abaissez le couvercle protecteur à la position « 0 ».

4. INSTALLATION DE PONÇAGE EN

AFFLEUREMENT Votre ponceuse peut poncer en affleurement sur trois côtés de la plaque de base, ce qui facilite l’accès aux coins et aux bords des moulures. Pour réduire le risque de blessure, l’utilisateur doit lire le manuel d’instructions Double isolation Avertissement Porter un casque anti-bruit Porter des lunettes de protection Porter un masque contre la poussière Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.1716 Ponceuse à main F

Votre ponceuse fonctionne par petites rotations circulaires, ce qui permet un retrait de matériau efficient. Faites fonctionner votre ponceuse dans de longs mouvements de balayage sur votre pièce à usiner et uniformément sur le grain. Pour une finition plus fine, utilisez toujours un papier de verre à gain fin et ne déplacez la ponceuse que dans le sens du grain et jamais à travers les fibres du bois. Ne laissez jamais votre ponceuse dans la même position pour éviter de retirer le matériau et créer une surface irrégulière.

1) Retirez les cinq vis cruciformes maintenant

la semelle triangulaire.

2) Remplacez la semelle triangulaire en serrant

la semelle de ponçage de détail en position.

3) Fixez-la au moyen des cinq vis.

4) Le processus est le même lorsque la

semelle de ponçage de détail est remplacée par la semelle triangulaire.

7. FIXATION DES FEUILLES ET PATINS

DE PONÇAGE (Voir Fig. E) Cette ponceuse comporte un système autoagrippant de serrage facile des accessoires pour un changement rapide sans pince.

1) Débranchez la ponceuse.

2) Centrez attentivement la feuille ou le patin

de ponçage (A) sur la semelle (3/4) à utiliser. Alignez le bout de la feuille ou du patin de ponçage (B) sur le bout de la semelle (C).

3) Appuyez fermement sur la feuille ou le patin

pour le mettre en place.

4) Pour retirez la feuille ou le patin, ôtez-le

AVERTISSEMENT: Le fait de ne

pas débrancher la ponceuse pourrait entraîner un démarrage accidentel entraînant d’éventuelles blessures corporelles.

8. PONÇAGE AVEC L’UNE DES SEMELLES

(Voir Fig. F) Tenez toujours la ponceuse comme l’indique la Fig. F. Déplacez la ponceuse dans de longs mouvements de balayage sur la surface à poncer. Une légère pression est nécessaire pour le ponçage, le polissage et le brossage. Laissez la ponceuse faire ce travail. Vérifiez toujours votre travail. Cette ponceuse retire rapidement le matériau. IMPORTANT: L’application d’une pression excessive ralentira la ponceuse et produira des résultats insatisfaisants.

MANUELLE Si votre outil électrique s’échauffe trop, faites- le tourner à vide pendant 2 à 3 minutes pour laisser refroidir le moteur. Assurez-vous toujours que la pièce à usiner est bien maintenue ou fixée pour empêcher le mouvement. Tout mouvement du matériau pourrait nuire à la qualité du ponçage de finition. Mettez votre ponceuse en marche avant le ponçage et ne l’éteignez que quand vous avez fini de poncer. Pour des résultats optimaux, poncez le bois dans le sens du grain. Ne commencez pas à poncer avant d’avoir ajusté le papier de verre. Ne laissez pas le papier de verre s’user, car cela endommagerait la plaque de base. La garantie ne couvre pas l’usure normale de la plaque de base. Utilisez du papier à gros grain pour poncer les surfaces rugueuses, du papier à grain moyen pour les surfaces lisses et du papier à grain fin pour les surfaces finales. Au besoin, faites d’abord un essai sur la matière mise au rebut. N’utilisez que du papier de verre de bonne qualité. C’est le papier de verre qui commande l’efficacité du ponçage et non la force que vous appliquez sur l’outil. Une force excessive réduira l’efficacité du ponçage et entraînera une surcharge du moteur. Remplacez le papier de verre régulièrement pour maintenir une efficacité de ponçage optimale.1918 Ponceuse à main F

ENTRETIEN Retirer la fiche de la prise avant de procéder à un réglage, une réparation ou un entretien. L’outil motorisé ne requiert pas de graissage ou d’entretien particulier. Il n’y a pas de pièces réparables par l’utilisateur dans cet outil. Ne jamais utiliser d’eau ou de nettoyants chimiques pour nettoyer l’outil. Nettoyer avec un chiffon sec. Toujours conserver l’outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n’endommagera pas l’outil motorisé. Si l’alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d’éviter tout danger. PROTECTION DE L’ENVIRONNEMENT Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.

CONFORMITÉ Nous, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Déclarons ce produit, Description WORX Ponceuse à main Modèle WX646 WX646.1 (645-649-désignations des pièces, illustration de la Ponceuse à main) Fonctions Élimination de matériau de surface avec un abrasif Est conforme aux directives suivantes, Directive européenne machine 2006/42/CE Directive européenne sur la comptabilité électromagnétique 2004/108/CE Directive RoHS 2011/65/EU Et conforme aux normes: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-2-4 EN 60745-1 La personne autorisée à compiler le dossier technique, Nom: Russell Nicholson Adresse: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue Responsible qualité POSITEC1918 Levigatrice palmare I
