Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones WX646 - WORX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WX646 de la marca WORX.

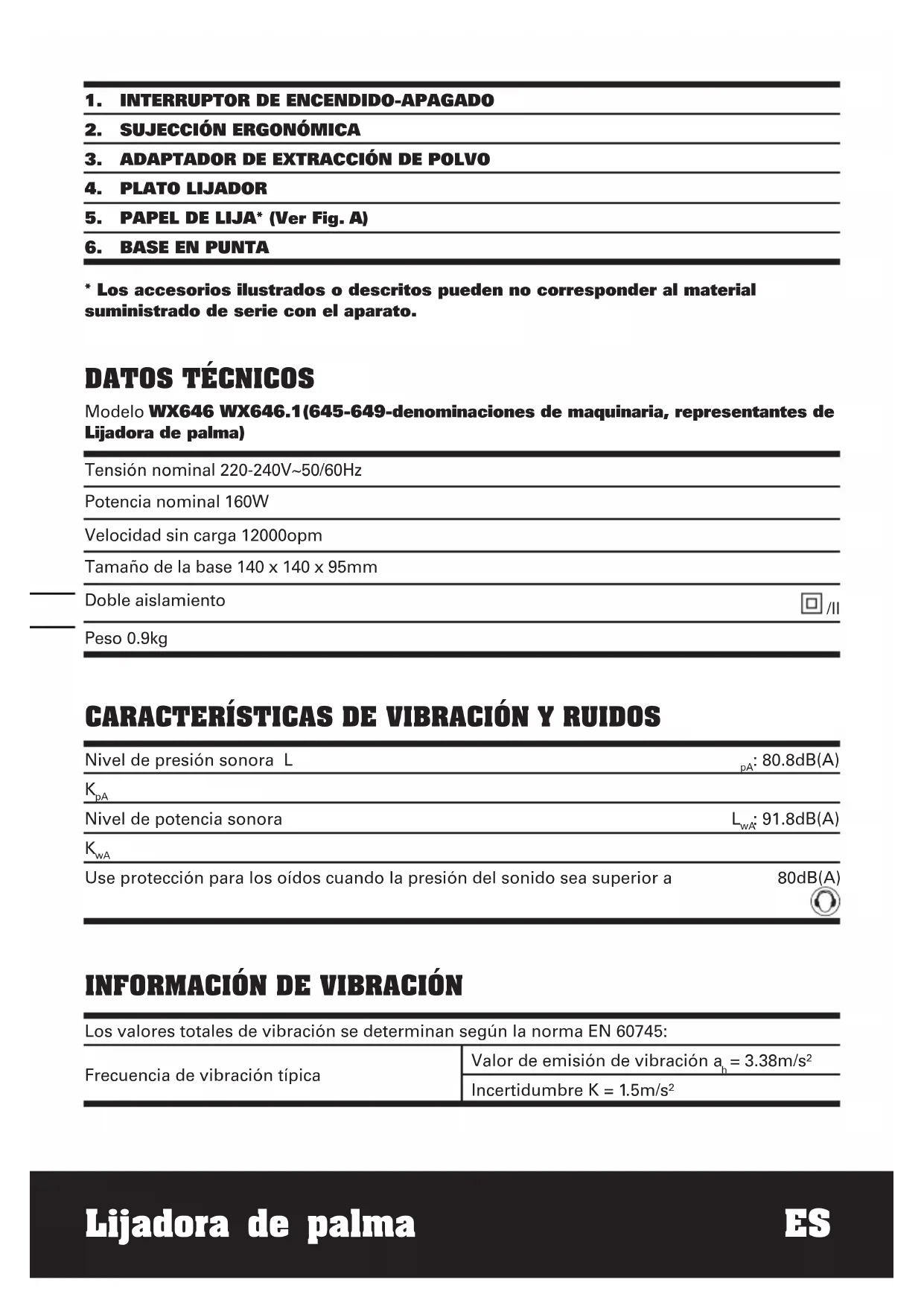

MANUAL DE USUARIO WX646 WORX
- INTERRUPTOR DE ENCENDIDO-APAGADO
- SUJECCION ERGONOMICA
- ADAPTADOR DE EXTRACCION DE POLVO
- PLATO LIJADOR
- PAPEL DE LIJA* (Ver Fig. A)
-
BASE EN PUNTA
-
Los accesos ilustrados o descriitos peuvent no corresponder al material suministrado de series con el aparato.
DATOS TECNICOS
Modelo WX646 WX646.1(645-649-denominaciones de maquinaria, representantes de Lijadora de palma)
Tensión nominal 220-240V~50/60Hz
Potencia nominal 160W
Velocidad sin cargo 12000opm
Tamaño de la base 140 × 140 × 95mm
Doble aislamento
Peso 0.9kg
CHARACTERÍSTICAS DE VIBRACION Y RUIDOS
Nivel de presión sonora L pA: 80.8dB(A)
KpA
Nivel de potencia sonora L_wA: 91.8dB(A)
KwA
Use proteccion para los oidos cuando la presion del sonido sea superior a 80dB(A)
INFORMACION DE VIBRACION
Los values totales de vibracion se determinan segun la norma EN 60745:
| Frecuencia de vibración típica | Valor de emisión de vibración \( {\mathrm{a}}_{\mathrm{h}} = {3.38}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
| Incertidumbre \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramipta podra diferir del valor declarado dependiendo de la forma en que se use la herramipta segun los ejemplos siguientes, y otheras variaiones sobre el uso de la herramipta:
como se utilizes la herramienta y se cortan o perforan los materiales.
Si la herramienta se encuesta en buena conditiones deostenimiento.
Si se utilizes el accesorio correcto para la herramienta y se garantiza que estáulfillado y en buena conditiones.
Si se agarran las asas firmamente y se utilizes accesos antivirusraction.
Y si la herramiente se utilizes según su Diseño y estas instrucciones.
Esta herramentaouldacausearsindrome de vibracion del brazoy la mano si no se utilizescorrectamente.
ADVERTENCIA: Para encontrar una mayor precision, debe tenerse enIELDuna estimacion del nivel de exposicion en condidiones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta enfuncionamento pero no está realizando ningun trabajo. Illo podria reducir notablemente el nivel de exposicion sobre el periodo dearga total.
Ayuda a minimizar el riesgo de exposión a la vibración.
Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.
Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es Neededo).
Si la herramienta se utilizes regularamente, invierta en accesos antivibracion.
Evite el uso de herramientos a temperatas de 10^ o menos.
Planifique su programa de trabajo para distribuir el uso de la herramienta a lo长大o de various días.
ACCESORIOS
Papel de lija: 9
Grano 80; 2
Grano 100; 2
Grano 120; 2
Papel de lijia de dedo lijador 3
Gatillo
Adaptador de extracción de polvo 1
Recomendamos que adequiera todos sus accesorios en el mesmo commercio donde compró la herramienta. Utilice accesorios de buena calidad y demarca reconocida. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del commercio también pueda ayudar y=aconsejar.
Para reducir el riesgo de lesión, lea el manual de instrucciones
ATENCLON: Antes deutilizar la herramienta,lea detenidamente el alde instrucciones.
Doble aislamento
UTILIZACION REGLAMENTARIA
El aparato ha sido diseñado para lijar en seco madera, plástico, emplastecido y superficies pintadas.
Advertencia
1. CÁMBIO DEL PAPEL DE LIJA ESTÁNDAR (Ver Fig. A)
Use proteccion auditiva
Ajuste el papel sobre la almohadilla, de forma que cubra toda el area. Asegúrese de que el papel de lija está bien ajustado con los bordes y que los orificios de recolección de polvo de la almohadilla y el papel de lija está alineados, asi como que el papel de lija se solape uniformmente con la almohadilla.No use nunca su lijadora sin papel de lija.
Use proteccion ocular
Use mascarilla anti-polvo
Los residuos de equipuestos electricos y electrónicos no deben depositarse con las basuras domésticas. Se recogan para reciclarse encentros especializados. Consulte las autoridades locales o su Distribuidor para tener informacion sobre la organizacion de la recogida.
2. USO DEL ADAPTADOR DE EXTRACCION DE POLVO (Ver Fig. B)
Su lijadora se encuesta equipada con un adaptor de extracion de polvo,diseno para recoger polvo. Inserte el adaptor de polvo en la calidad de polvo posterior de la lijador.Tire del adaptor de polvo y aseguese de que se encuesta bien apretado a la calidad de polvo.Concate對於a manguera de un aspirador.Encienda el aspirador y.aftera la lijadora.Si detiene la operacion de lijado,apague primero la lijadora y afteres el aspirador.
3. INTERRUPTOR DE ENCENDIDO/ APAGADO
Para encender su lijadora, presione la cubierta protectora del interruptor a la posicion marcada como "I". Para apagar su lijadora, presione la cubierta protectora a la posicion marcada como "0".
4. DISPOSITIVO PARA LIJADO AL RAS
Su lijadora puede lijar al ras sobre tres lados de la placal base, lo que permite un fácil acceso a las esquinas y bordes de moldeados.
5. LIJADO ORBITAL
Su lijadora funciona en rotaciones Circularaes
pequeñas, lo que permite lijar eficientemente el material.
Accione su lijadora en movimientos de barring a lo largo de la pieza de trabajo. Para un(PC abado mas fino,utilice sempre un papel de lija de grano fino.
No permita que su lijadora permanececzatabrajando en unismo punto mucho tiempo, o de lo contrario extraera materialde ese unico punto en excesso, creando una superficie desnivelada.
6. CAMBIAR LAS BASES (Consulte la Fig.C,D)
1) Extraiga los cinco tornillos Phillips que sostienen la base triangular.
2) Reemplace la base triangular colocando el accesorio de lijado de detailles en lugar de la base.
3) Fijelo con los 5 tornillos.
4) Realice un processo similar para Cambiar el accesorio por la base triangular.
7. COLOCACION DE HOJAS Y PANELES DE LIJA (Consulte la Fig. E)
Esta lijadora posee un accesorio de colocacion rapa de accesorios que permit instalarlos sin utiliser pinzas.
1) Desenchufe la lijadora.
2) Centre con cuidado la hoja o panel de lijado (A) sobre la base (3/4)que desee utiliser. Alinee la punta de la hoja o el panel de lijado (B) con la punta de la base (C).
3) Presione la hoja o el panel con firmeza.
4) Pare extraer la hoja o el panel, tire delismo.
ADVERTENCIA: Si no desenchufa la lijadora pourrait arrancarla
accidentalmente provocando serias lesiones personales.
8. LIJAR CON CUALQUIERA DE LAS BASES (Consulte la Fig. F)
Sostenga la lijadora de la forma que se muestra en la Fig. F.
Desplace la lijadora realizando pasadas largas a工程技术 de la superficie a lijar. Para lijar, pulir y eliminar el oxido esnecessary aplicar una presión ligera. Deje que la lijadora haga su trabajo. Compruebe siempre su trabajo.
Su lijadora eliminará el material desedo rápidamente.
IMPORTANTE: Si aplicá presión excessiva ralentizará la lijadora y obtendrá resultados poco satisfactorios.
CONSEJOS DE TRABAJO PARA SU LIJADORA
Si su herramienta electrica se recaliente demasiado, hagala funciona sin energia durante 2-3关键时刻 para enfiar el motor.
Asegúrese sempre de que la pieza de trabajo estáfirmamente sujeta-con o sin mordazaspara evitar vibraciones y deslizamente indeseados.
Cualquier movimiento del material可以使 afectar la calidad de acabado.
Encienda su lijadora antes de lijar y apáguela nada másTERMINAR.
No comience a lijar si noiene instalado el papel.
No permitted that el papel se desgaste, ya que danará la placā base. La garantía no cubre el deterioro de la placā base.
Utilice papel de grano grueso para lijar superficies bastas, de grano medio para superficies lisas y de grano fino para acabados. De ser besoinario, primo haya una prueba sobre material de desecho.
Utilice unicamente papel de lija de buena calidad.
La eficiencia de lijado es controlada por el papel de lij, no por la fuerza que Ud. aplique a la herramienta. Una presión excessiva reducirá la eficiencia de lijado y causará la sobrecarga del motor. El reemplazo periodico del papel de lijamantendra una optima eficiencia de lijado.
MANTENIMIENTO
Retire el enchufe de la toma de corrente antes de efectuarrialquierajuste, reparacionomantenimiento.
Su herramiente electrica no requires delubricacion ni mantenimiento adicular. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee
agua o produits químicos para limpiar su herramipta. Use simplement un pano seco. Guarde siempre su herramipta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. Mantenga todos los controlles de funciona libre de polvo. La observación de chispas que destellan bajo las ranuras de ventilación indica un funciona normal que no dañará su herramipta.
Si el cable de alimentacion está danadodefer ser reemplazado por el fabricante, su agente de service o por una persona qualificada para evaporar riesgos.
Los residuos de equipos electricos
y electrónicos no deben depositarse
con las basuras domesticas. Se recogen para reciclarse en centros especializados. Consulte a las autoridades locales o a su distribuidor para Obtener informacion sobre la organizacion de la recogida.
DECLARACION DE CONFORMIDAD
Los que reciben,
POSITEC Germany GmbH
Declaran que el producto,
Descripcon WORX Lijadora de palma
Funciones Eliminación de material
Cumple con las siguientes Directivas:
Directiva de Maquinaria 2006/42/EC
Directiva de Compatabilidad Electromagnética
2004/108/EC
Directiva de RoHS 2011/65/EU
Normativas conformes a
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN 60745-2-4
EN 60745-1
La persona autorizada para componer el archivo técnico,
Firma: Russell Nicholson
Dirección: Positec Power Tools (Europe)
Gerente de Calidad POSITEC
- INTERRUPTOR ON-OFF (LIGAR/DESLIGAR)
- PEGA COM PUNHO MACIO
- ADAPTADOR DE ASPIRAÇÃO DO PO
- PRATO DE LIXA
- FOLHA DE LIXA* (Veja Figura A)
- BASE PONTIAGUDA
Folha de lixa para lixadora de cantos 3
A sua lixivadora también funciona em微量元素 movimento Circulares, o que Ihe
reparentant for Rystepudser)
