WX642 - Ponceuse WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse vibrante
Marque	Worx
Modèle	WX642
Tension nominale	230-240 V ~ 50 Hz
Puissance absorbée nominale	270 W
Régime à vide	6000-12000 min⁻¹ (variable)
Taille de la plaque de base	90 x 187 mm
Diamètre d'amplitude	1.6 mm
Masse	2.0 kg
Classe de protection	II (double isolation)
Niveau de pression sonore	82.3 dB(A)
Niveau de puissance sonore	93.3 dB(A)
Valeur d'émission de vibrations	5.391 m/s² (incertitude K=1.5 m/s²)
Papier de verre fourni	60#, 80#, 120# (3 feuilles chaque)
Accessoires inclus	Perforateur à papier, boîtier à poussière, adaptateurs d'extraction 32 mm et 35 mm
Utilisation conforme	Ponçage à sec des surfaces en bois, plastique, mastic et vernies
Entretien	Nettoyer avec un chiffon sec, pas de lubrification nécessaire
Pièces détachées	Aucune pièce réparable par l'utilisateur
Garantie	L'usure normale de la plaque de base n'est pas couverte

FOIRE AUX QUESTIONS - WX642 WORX

Comment installer le papier de verre sur la ponceuse WX642 ?

Placez le papier de verre sur la plaque de base en alignant les trous. Pour le système autoagrippant, pressez fermement. Utilisez le perforateur à papier si nécessaire pour créer des trous d'aspiration.

Comment régler la vitesse variable sur le modèle WX642 ?

Tournez le cadran de commande de vitesse variable situé sur l'appareil pour ajuster le régime de 6000 à 12000 min⁻¹ selon le matériau à poncer.

Comment utiliser le réservoir à poussière ?

Fixez le boîtier de collecte de poussière sur l'outil avant utilisation. Pour un meilleur fonctionnement, videz le réservoir toutes les 5 à 10 minutes.

Puis-je raccorder un aspirateur externe ?

Oui, utilisez l'adaptateur pour extraction de poussière fourni (diamètre 32 mm ou 35 mm) pour connecter un aspirateur adapté.

Quelles précautions de sécurité dois-je prendre ?

Portez un casque anti-bruit (car le niveau sonore dépasse 80 dB), des lunettes de protection et un masque anti-poussière. Lisez le manuel d'instructions avant utilisation.

Comment entretenir la ponceuse ?

Nettoyez avec un chiffon sec. Gardez les fentes de ventilation propres. Ne pas utiliser d'eau ou de produits chimiques. Aucune lubrification n'est nécessaire.

Pourquoi mon outil chauffe-t-il ?

Si l'outil surchauffe, réglez la vitesse au maximum et faites tourner à vide pendant 2-3 minutes pour refroidir le moteur. Évitez les utilisations prolongées à très faible vitesse.

Quel grain de papier utiliser pour différents travaux ?

Papier à gros grain (60#) pour surfaces rugueuses, grain moyen (80#) pour surfaces lisses, grain fin (120#) pour finition. Testez d'abord sur un déchet.

L'outil émet des étincelles au niveau des fentes de ventilation, est-ce normal ?

Oui, c'est normal et n'endommage pas l'outil. Cela est dû au fonctionnement du moteur.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de recyclage spécialisé pour équipements électriques et électroniques (DEEE).

MODE D'EMPLOI WX642 WORX

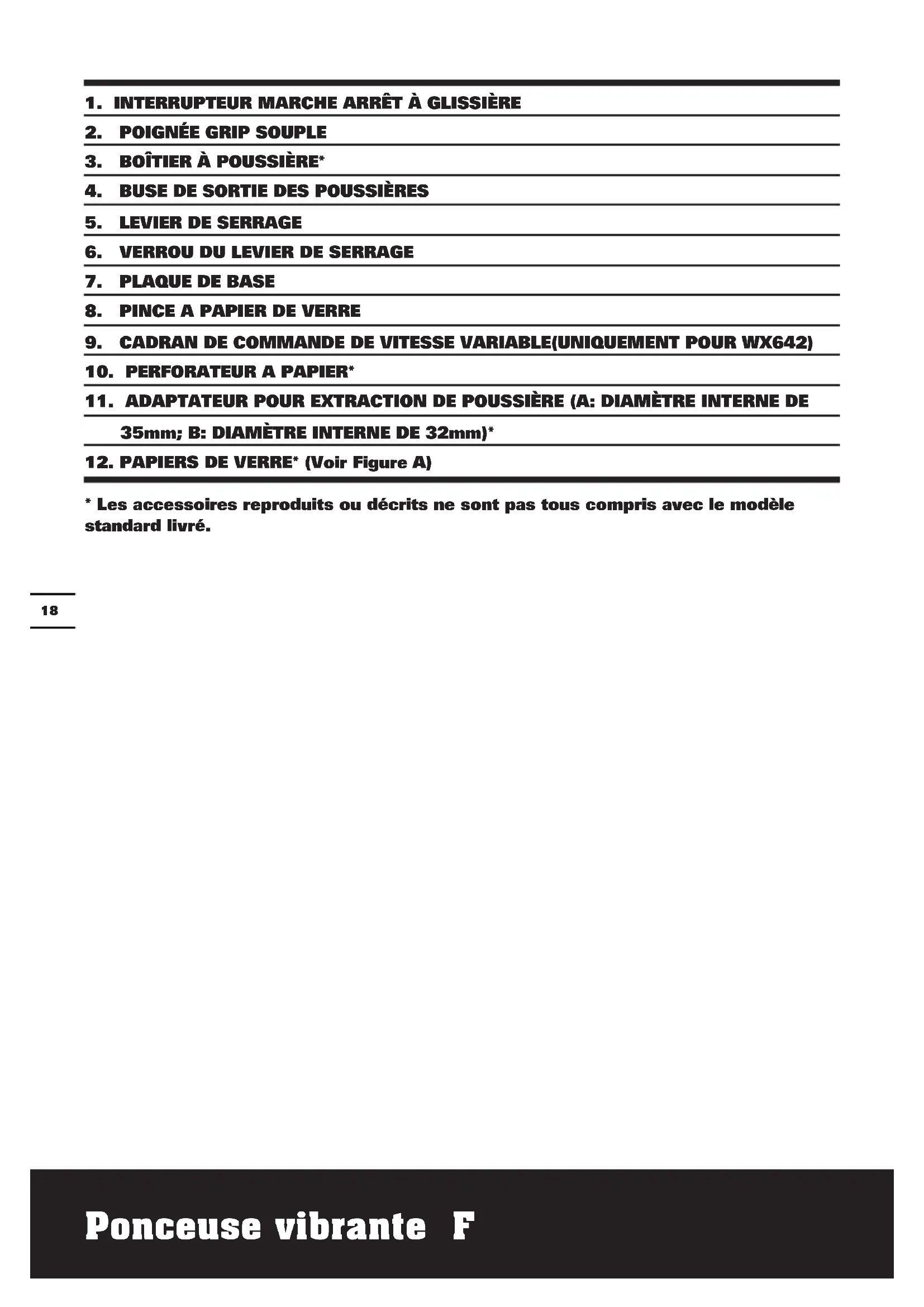

1. PAPIERS DE VERRE* (Voir Figure A)
2. Les accessoires produits ou décrits ne sont pas tous compris avec le modèle standard livre.

Modèle WX641 WX642 (635-644- désignations des pièces, illustration de la Ponceuse vibrante)

	WX641	WX642
Tension nominale 230-240V~50Hz
Puisance absorbée nominale 250W	270W
Régime à vide 12000/min 6000-12000	0/min
Taille de la plaque de base 90x187mm
Diamètre d'amplitude 1.6mm
Classe de protection	☐/II
Masse 2.0kg

Niveau de pression sonore mesurée L	82.3dB(A)
Niveau de puissance sonore mesurée L	93.3dB(A)
Kda& Kwa	3.0dB(A)
Porter un casque anti-bruit si la pression sonore est supérieure à	80dB(A)

Valeurs totales de vibrations déterminées selon l'EN 60745
Valeur de vibration mesurée	Valeur d'émission de vibrations an = 5.391m/s2
	Incertitude K = 1.5m/s2

La valeur totale de vibration déclarée peut être utilisée pour comparer un outil à un autre, et peut également être utilisée dans une évaluation préliminaire de l'exposition.

AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil

électrique peut différer de la valeur déclarée selon la façon dont l'outil est utilisé, selon les simples suivants et d'autres variations sur la façon dont l'outil est utilisé :

Comment l'outil est utilisé et quels matériaux sont coupés ou percés.

L'outil est en bon état et bien entretenu.

L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état.

Le serrage du grip sur les poignées et le cas échéant les accessoires anti-vibrations utilisés.

Et l'outil est utilisé comme prévu dans sa conception et dans les générales instructions.

Cet outil peut causer un syndrome de vibration du bras et de la main s'il n'est pas correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d'exposition et la période de fonctionnement totale.

Aider à minimiser le risque d'exposition aux vibrations.

Utilisez TOUJOURS des ciseaux, des forets et des lames affutés.

Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié).

Si l'outil doit être utilisé régulièrement, allez investir dans des accessoires anti-vibrations.

Evitez d'utiliser des outils à des températures de 10°C ou moins.

Planifiez votre travail pour étaler toute utilisation d'outil à fortes vibrations sur plusieurs jours.

ACCESSIONS

	WX641	WX642
Perforateur à papier 1 1
Boîtier à poussière 1 1
32 mm Adaptateur pour extraction de poussière	1	1
35 mm Adaptateur pour extraction de poussière	1	1
Papiers de verre(60#) 2 3
Papiers de verre(80#) 2 3
Papiers de verre(120#) 2		3

Si vous utilisez du papier de verre sans trou à poussière, vous devez utiliser le perforateur à papier pour faire des trous.

Utilisez 1/3 de feuille de papier de verre de la taille suivante:

Taille de papier:

93*230mm pour pince seulement

93*182mm pour système autoagrippant

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de désigner l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

SYMBOLS

Pour réduire le risque de blessure, l'utilisateur doit dire le manuel d'instructions

Double isolation

Avertissement

Porter une protection pour les oreilles

Porter une protection pour les yeux

Porter un masque contre la poussière

Les déchets d'équipements électriques et électroniques ne doivent pas été déposés avec les ordures menagères. Ils doivent être collectés pour être recyclées dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour有關ir des renseignements sur l'organisation de la collecte.

Fonctionnement

REMARQUE: Avant d'utiliser cet outil, lire attentivement les instructions.

Utilisation conforme:

L'appareil est conçu pour le ponçage à sec des surfaces en bois, matières plastiques, mastic ainsi que pour les surfaces vernies.

ASSEMBLAGE ET FONCTIONNEMENT

Action Illustration
ASSEMBLAGE
Installation et retrait du papier de ponçage	Voir Fig. A1, A2
Perforateur a papier (en option)	Voir Fig. B
Utilisation du réservoir à scisure
Attention:Pour éviter que de la poussière du polissage ou des corps étrangers ne soient projétés dans vos yeux, n'essayez jamais d'utiliser votre ponceuse sans le boîtier de collecte de la poussière correctement mls en place.	Voir Fig. C
Vider le réservoir à scisure
- Pour un meilleur fonctionnement, veuillez vider le réservoir à scure toutes les 5-10 minutes.	Voir Fig. D1, D2
Utilisation de l'adaptateur pour l'extraction des poussieres	Voir Fig. E, F
FONCTIONNEMENT
Branchement de l'alimentation	Voir Fig. G
Mise en marche/arrêt Voir Fig. H
Cadran de commande de vitesse variable(uniquement pour WX642)	Voir Fig. I

Conseils de fonctionnement pour votre ponceuse

Si votre outil électrique s'échauffe trop, en particulier quand il est utilisé à une vitesse faible, réglez la vitesse au maximum et faites tourner votre ponceuse à vide pendant 2 à 3 minutes pour refroidir le moteur. Évitez l'utilisation prolongée à des vitesses très faibles. Utilisez toujours du papier de verre adapté au matériel que vous voulez poncer.

Assurez-vous toujours que la pièce à usiner est bien maintenue ou fixe pour empêcher le mouvement.

Tout mouvement du matériel pourrait nuire à la qualité du ponçage de finition.

Mettez la ponceuse en marche avant le ponçage et ne l'éteignez que quand vous avez fini de poncer. Pour des résultats optimaux, poncez le bois dans le sens du grain.

Ne commencez pas à poncer avant d'avoir ajusté le papier de verre.

Ne laissez pas le papier de verre s'user, car cela endommagerait la plaque de base. La garantie ne couvre pas l'usure normale de la plaque de base.

Utilisez du papier à gros grain pour poncer les surfaces rugueuses, du papier à grain moyen pour les surfaces lisses et du papier à grain fin pour les surfaces finales. Au besoin, faites d'abord un essai sur la matière mise au rebut. N'utilisez que du papier de verre de bonne qualité.

C'est le papier de verre qui commande l'efficacité du ponçage et non la force que vous appliquez sur l'outil. Une force excessive réduira l'efficacité du ponçage et entraînera une surcharge du moteur. Remplacez le papier de verre régulièrement pour maintenir une efficacité de ponçage optimale.

Entretien

L'outil motorisé ne requiert pas de graissage ou d'entretien particulier.

Il n'y a pas de pièces réparables par l'utilisateur.

Dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil.

Nettoyer avec un chiffon sec. Toujours maintenir l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres.

Empêcher que les commandes de marche soient couvertes de sucre. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé.

Si l'alimentation est endommagée, elle doit être remplacée par le fabricant, son agent de maintenance ou une personne qualifiée de façon similaire, afin d'éviter tout danger.

Protection del'environnement

Les déchets d'équipements électriques et électroniques ne doivent pas être

déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Declaration de conformite

Déclarons ce produit Description WORX Ponceuse vibrante Modèle WX641 WX642 (635-644- désignations des pièces, illustration de la Ponceuse vibrante) Fonction Élimination de matériel de surface avec un abrasif

Conforme aux directives suivantes, 2006/42/EC, 2004/108/EC, 2011/65/EU

Et conforme aux normes

EN 55014-1 EN 55014-2 EN 61000-3-3 EN 61000-3-2 EN 60745-1 EN 60745-2-4

La personne autorisée à compiler le dossier technique, Nom Russell Nicholson, Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/06/30 Allen Ding Ingénieur en chef adjoint, Essais & Certification

1. IMPUGNATURA MORBIDA
2. CONTENITORE POLVERI*
3. LEVA DI SERRAGGIO
4. BLOCCO LEVA DI SERRAGGIO
5. PIASTRA DI APPOGGIO
6. DISPOSITIVO DI FISSAGGIO CARTA ABRASIVA
7. SELETTORE VELOCITA VARIABILE (SOLO PER WX642)
8. PERFORATORE CARTA*
9. ADATTATORE PER L'ASPIRAZIONE DELLA POLVERE (A: DIAMETRO INTERNO

*35mm ; B : DIAMETRO INTERNO 32mm)*
