WX642 - Schuurmachine WORX - Gratis gebruiksaanwijzing en handleiding

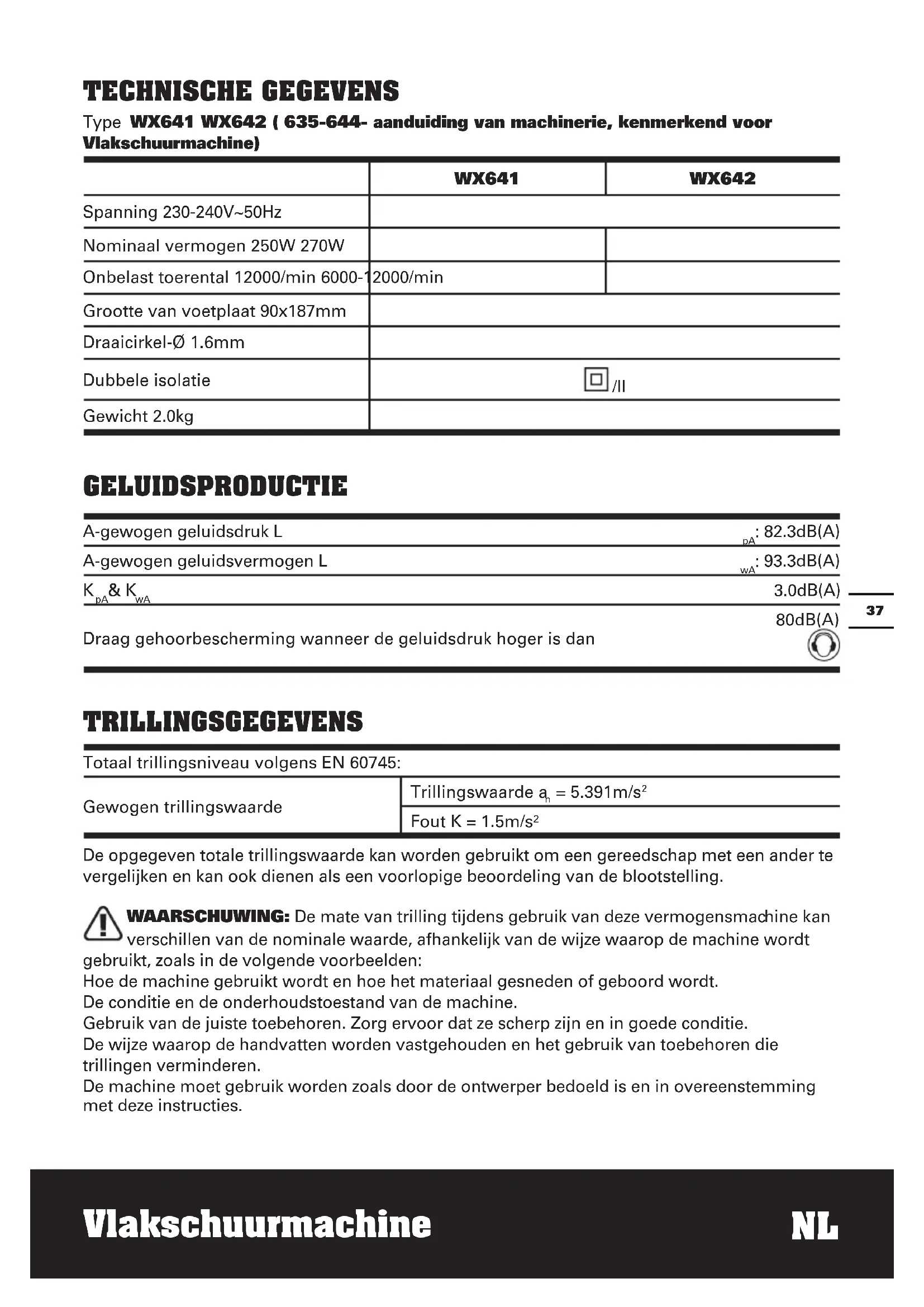

GEBRUIKSAANWIJZING WX642 WORX

Type WX641 WX642 ( 635-644- aanduiding van machinerie, kenmerkend voor Vlakschuurmachine)

	WX641	WX642
Spanning 230-240V~50Hz
Nominaal vermogen 250W 270W
Onbelast toerental 12000/min 6000-1	2000/min
Grootte van voetplaat 90x187mm
Draaicirkel-Ø 1.6mm
Dubbele isolatie	☐/II
Gewicht 2.0kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	82.3dB(A)
A-gewogen geluidsvermogen L	93.3dB(A)
Kda& KwA	3.0dB(A)
Draag gehoorbescherming wanneer de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745:
Gewogen trillingswaarde	Trillingswaarde ah = 5.391m/s2
	Fout K = 1.5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beoordeling van de bloatstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan

verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden

gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zich en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij nicht op de juiste wijze gezahenteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het

blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate met veel trillingen over een aantal階段 verspreid worden.

TOEBEHOREN

	WX641	WX642
Papierpons 1 1
Stofopvang box 1 1
32mm stofzuigingsadapter 1 1
35mm stofzuigingsadapter 1 1
Schuurpapier(60#) 2 3
Schuurpapier(80#) 2 3
Schuurpapier(120#) 2		3

Gebruik u schuurpapier zonder stofgaten, dan moet u er met de papierpons gaten in make. Gebruik 1/3 vel schuurpapier van de volgende maat:

Papiergrootte:

93*230mm zonder klittenband (alleen klem)

93*182mm met klittenband

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Veiligheidsklasse
	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten waar maybeijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

BEDIENINGSINSTRUCTIES
GEBRUIK VOLGENS BESTEMMING

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

De machine is bestemd voor het droog schuren van hout, kunststof, plamuur en gelakte oppervlakken.

ASSEMBLAGE EN BEDIENING

Actie Afbeelding
MONTAGE
Schuurpapier verwijderen/aanbrengen	Zie A1,A2
Papierpons (Optioneel) Zie B
De stofdoos gebruikenLet op:Om te verhinderendat het stof of vreemdelichamen in uw gezicht ofogen worden geworpen, mag de schuirmachinenooit worden gebruikt alsde stofopvangbak nichtgemonteerd is.	Zie C
De stofdoos legen-Voor doelgerichtergebruik(Inttucht de stofdooselke 5-10 minuten openen.	Zie D1, D2
De stofafzuigingsadaptergebruiken	Zie E, F
BEDIENING
De voeding aansluiten Zie G
In- en uitschakelen Zie H
Draaiknop voor variabelesnelheid (alleen voorwx642)	Zie I

AANWIJZINGEN VOOR HET AFWERKEN VAN MATERIAL

Wordt de machine te heet, vooral als hij gebruikt\ wordt bij lage snelheid,zet de snelheid dan op\ maximum en lat hem 2 à 3 minuten draaien\ zonder belasting om de motor af te koelen.

Gebruik de machine Niet langdurig met een lagesnelheid. Gebruik algtd schuurpapier dat geschikt is voor het materiaal dat u schuurt.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodate het Niet kan bewegen. Ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beinvloeden.

Start de schuurmachine voordat u schuurt en het hem direct uit als u maar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin nicht met schuren als het schuurpapier nog nicht gemonteerd is.

Laat het schuurpapier Niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat worden Niet door de garantie gedekt.

Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te makeen en fijn papier voor de LASTe afwerking. Test de werkung zo nodig om afvalmaterialiaal.

Gebruik alleen schuurpapier van goede kwaliteit. Het schuurpapier bepaalt de efficicntie van het schuren, Niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht worden het schuren minder efficient en wordt de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiente.

ONDERHOUD

Trek de voedingskabel uit de aansluiting\ voordat u eventuele aanpassingen,\ reparaties of onderhoud UITvoert.

Dit elektrische gereedschap hoeft nicht extragesmeerd of onderhonden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap.Veeg het

schoon met een droge doeck. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er+kunnen vonden zichtbaar zich in de ventilatiegleuven. Dit is normal en leidt nicht tot beschadiging van uw gereedschap.

Is de voedingskabel beschadigd, dan要去 hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten
mogen nicht bij het normale huisafval
terechtkomen. Breng deze producten

haar möglichk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Verklaren dat het product
Beschrijving WORX Vlakschuurmachine
Type WX641 WX642 (635-644-aanduiding van machinerie, kenmerkend voor Vlakschuurmachine)
Functie Oppervlaktematerialiaal verwijden met een schuurmiddel

Overeenkomt met de volgende richtlijnen, 2006/42/EC, 2004/108/EC, 2011/65/EU

Standards in overeenstemming met

EN 55014-1

EN 55014-2

EN 61000-3-3

EN 61000-3-2

EN 60745-1

EN 60745-2-4

De person die bevoegd is om het technische bestand te compilenen, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

Suzhou 2015/06/30
Allen Ding
Plaatsvervangend Chief Ingenieur, Testen en Certificering

1. PRZESUWAJAC PRZEŁACZNIK ON-OFF
2. UCHWYT Z MIΕΚΚΑ WYKŁADZINA
3. POJEMNIK NA PYL*
4. WYJSCIE DLA KURZU
5. Dzwignia ZACISKOWA
6. BLOKADA DZWIGNI ZACISKOWEJ
7. PLYTA PODSTAWOWA
8. ZACISK PAPIERU SCIERNEGO
9. TARCZA REGULATORA PREDKOSCI (TYLKO DLA MODELU WX642)
10. DZIURKACZ DO PAPIERU*
11. ADAPTER DO ODSYSANIA PYLU (A: SREDNICA WEWNETRZNA 35mm

B: SREDNICA WEWNETRZNA 32mm)
12. PAPIER SCIERNY (Zob. Rys. A)

DANE TECHNICZNE
