Producttype	Excentrische schuurmachine
Merk	WORX
Model	WX639.1
Nominale spanning	230-240 V ~ 50 Hz
Nominaal opgenomen vermogen	260 W
Toerental onbelast	6000-12000 omw/min
Afmetingen van de basisplaat	90 x 187 mm
Orbitale amplitude	1,6 mm
Beschermingsklasse	II (dubbele isolatie)
Gewicht	2,0 kg
Geluidsdrukniveau (LpA)	75,7 dB(A)
Geluidsvermogensniveau (LwA)	86,7 dB(A)
Trillingsemissiewaarde (ah)	3,5 m/s²
Inbegrepen accessoires	Papiervoorpons, cycloonbehuizing, cycloonadapter, extractieadapters 32 & 35 mm, 3 schuurpapieren korrel 60
Stofafzuiging	Cycloonbehuizing of stofzuigeradapter (32/35 mm)
Schuurmiddel bevestigingssysteem	Klittenband (haak & lus) en papiervoorpons voor papier zonder gaten
Variabele snelheid	Ja, draaiknop (6000-12000 omw/min)
Onderhoud	Reinigen met een droge doek; geen water of chemicaliën gebruiken
Veiligheid	Draag gehoorbescherming, oogbescherming en stofmasker aanbevolen; klasse II, lees de handleiding
Recycling	Niet bij het huishoudelijk afval weggooien; inleveren bij een AEEA-inzamelpunt

Veelgestelde vragen - WX639.1 WORX

Hoe vervang ik het schuurpapier op deze schuurmachine?

Het schuurpapier wordt bevestigd met een klittenbandsysteem (haak en lus). Lijn de gaten van het papier uit met die van de plaat en druk aan. Als het papier geen gaten heeft, gebruik dan de meegeleverde pons om er gaten in te maken vóór het plaatsen.

Hoe gebruik ik de cycloonbehuizing?

Schuif de cycloonbehuizing op het gereedschap totdat de bevestigingshendel vastklikt. Om te legen, druk op de hendel, verwijder de behuizing en druk vervolgens op de achterknop om deze te openen. Leeg elke 5 tot 10 minuten voor optimale efficiëntie.

Kan ik een stofzuiger op deze schuurmachine aansluiten?

Ja, verwijder de cycloonadapter en steek de meegeleverde extractieadapter (35 mm direct, of 32 mm met de verloopring). Sluit de stofzuigerslang aan en zet eerst de stofzuiger aan, dan de schuurmachine.

Welke snelheid kiezen voor het schuren van hout of metaal?

Gebruik de snelheidsregelaar om de snelheid aan te passen: voor hout, 7600-12000 omw/min afhankelijk van de korrel; voor metaal, 9800-12000 omw/min. Raadpleeg de tabel in de handleiding voor specifieke materialen.

Hoe leeg ik de cycloonbehuizing?

Druk op de bevestigingshendel om de behuizing te ontgrendelen, verwijder deze en druk dan op de achterknop om het deksel te openen. Schud om het stof te legen. Herhaal dit regelmatig om de zuigkracht te behouden.

Is het verplicht om de cycloonbehuizing te gebruiken?

Nee, maar het wordt sterk aanbevolen om stofverspreiding te voorkomen. U kunt ook een stofzuiger aansluiten via de meegeleverde adapter. Nooit gebruiken zonder stofafzuigingssysteem om veiligheidsredenen.

Wat te doen als het gereedschap tijdens gebruik heet wordt?

Stel de snelheid in op het maximum en laat de schuurmachine 2 tot 3 minuten onbelast draaien om de motor te laten afkoelen. Vermijd langdurig gebruik op lage snelheid. Als het probleem aanhoudt, verminder dan de druk op het werkstuk.

Welke tips voor een perfecte afwerkingsschuur?

Gebruik een fijnkorrelig schuurpapier en beweeg de schuurmachine in de richting van de houtnerf, in lange gelijkmatige bewegingen. Druk niet te hard: het papier doet het werk. Houd het werkstuk stevig vast en werk altijd met het gereedschap in beweging.

Hoe reinig en onderhoud ik de schuurmachine?

Trek altijd de stekker uit het stopcontact voor onderhoud. Reinig met een droge doek; gebruik nooit water of chemische reinigingsmiddelen. Houd de ventilatiesleuven schoon. Geen extra smering nodig.

Welke accessoires worden meegeleverd met de Worx WX639.1 schuurmachine?

De doos bevat: een papiervoorpons, een cycloonbehuizing, een cycloonadapter, twee extractieadapters (32 mm en 35 mm) en drie schuurpapieren korrel 60. Extra klittenbandschuurpapieren zijn apart verkrijgbaar.

GEBRUIKSAANWIJZING WX639.1 WORX

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

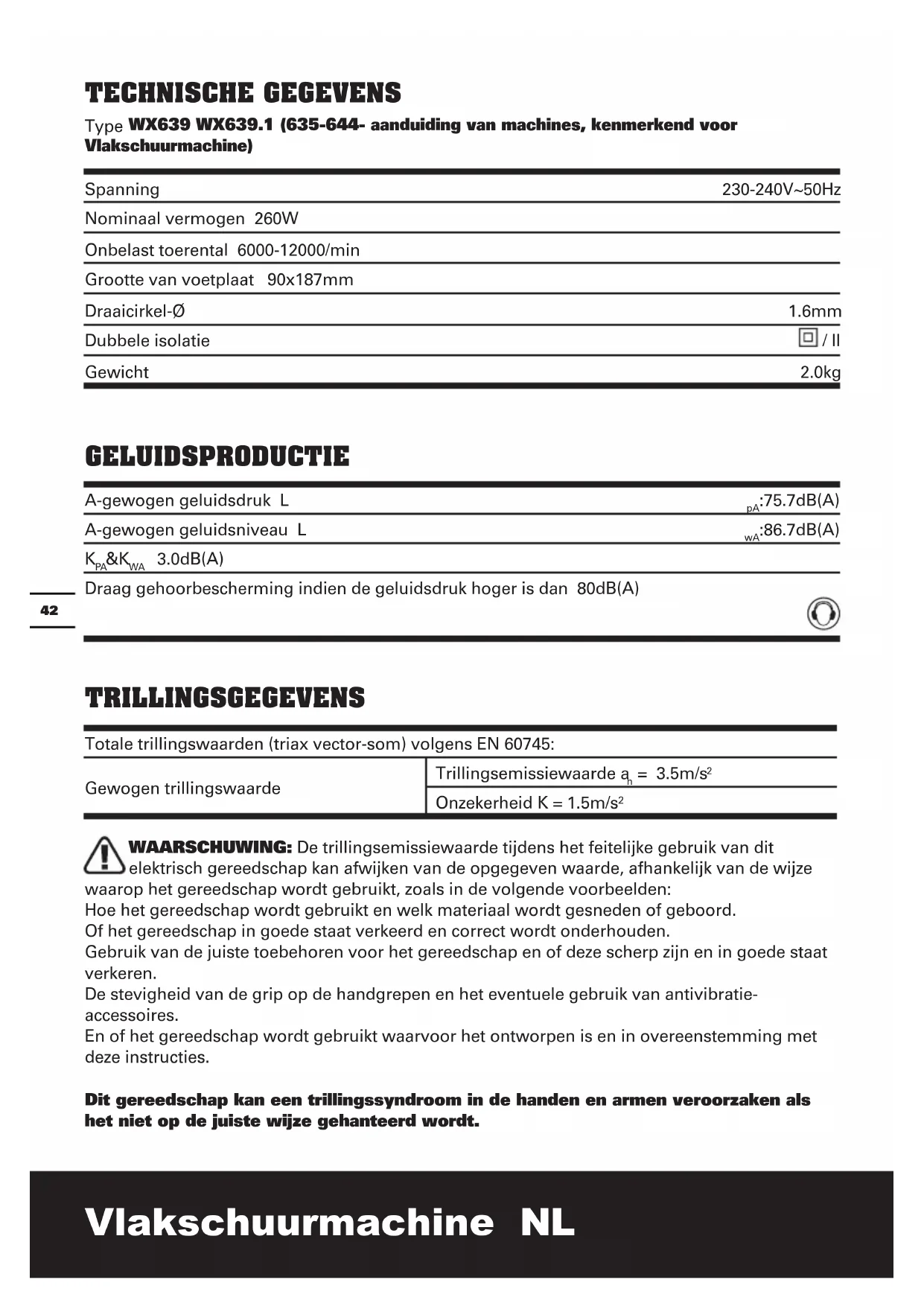

TECHNISCHE GEGEVENS

Type WX639 WX639.1 (635-644- aanduiding van machines, kenmerkend voor Vlakschuurmachine)

Spanning	230-240V~50Hz
Nominaal vermogen 260W
Onbelast toerental 6000-12000/min
Grootte van voetplaat 90x187mm
Draaicirkel-∅	1.6mm
Dubbele isolatie	☐ / II
Gewicht	2.0kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA :75.7dB(A)
A-gewogen geluidsniveau L	_wA :86.7dB(A)
K_PA & K_WA 3.0dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Gewogen trillingswaarde	Trillingsemissiewaarde a_h = 3.5m/s^2
	Onzekerheid K = 1.5m/ s^2

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze

waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden

met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt

uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden.

Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

Papierpons 1

Cycloonbox 1

Gebruik u schuurpapier zonder stofgaten, dan moet u er met de papierpons gaten in maken.

Gebruik 1/3 vel schuurpapier van de volgende maat:

Papiergrootte:

93x230mm zonder klittenband (alleen klem)

93x182mm met klittenband

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

SYMBOLEN BEDIENINGSINSTRUCTIES

Lees de gebruikershandleiding om het risico op letsels te beperken.

Waarschuwing

Veiligheidsklasse

Draag een veiligheidsbril

Draag een stofmasker

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het dschap.

BEOOGD GEBRUIK

De machine is bestemd voor het droog schuren van hout, kunststof, plamuur en gelakte oppervlakken.

MONTAGE

De schuurbladen worden rechtstreeks op het schuurplateau aangebracht. Het perforatiepatroon van schuurplateau en schuurblad moeten overeenkomen. Klop het klitweefsel van het schuurplateau uit voordat u het schuurblad aanbrengt.

Trekt u eerst het schuurpapier eraf.

3. PAPIERPONS

Gebruikt u schuurpapier zonder stofgaten, maak dan met de papierpons gaten in het papier om de afvoer van stof te verzekeren. Zet de pons (10) op de voetplaat met de randen op de randen van de voetplaat. Druk de pons in de voerplaat om gaten im het schuurpapier te ponsen. Verwijder de pons en controleer of er goede gaten zijn gevormd.

BEDIENINGSINSTRUCTIES

1. IN- EN UITSCHAKELEN (Zie Afbeelding B)

Druk de schuifschakelaar naar "I" om de machine te starten. Druk de schuifschakelaar naar "0" om de machine te stoppen.

2. DRAAIKNOP VOOR VARIABELE SNELHEID

Met het stelwiel (9) kan het benodigde aantal schuurbewegingen (ook terwijl de machine loopt) vooraf worden ingesteld. Het vereiste aantal schuurbewegingen

is afhankelijk van het materiaal en kan proefondervindelijk worden vastgesteld. Laat na langdurige werkzaamheden met een laag toerental de machine afkoelen door deze ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Schuur-werk	Korrel		Snel-heidskeuze (opm)
	Grof schuren	Precisie schuren
Vernis afschuren	180 400		8700~12000
Verf verwijderen	40 120		9800~12000
Schil-derwerk polijsten	120 120	7600~10000
Hout sch-uren	60 240		7600~12000
Fineer afwerken	180 400	8700~11000
Aluminium schuren	80 240	7600~11000
Metaal ontroesten	40 120		9800~12000
Metaal en staal schuren	120 240		9800~12000
Perspex schuren	180 400	6500~8700

3. CYCLOONBOX (Zie Afbeelding D) A) MONTAGE VAN DE CYCLOONBOX

Uw schuurmachine is voorzien van een cycloonbox. Om hem te monteren, schuift u de box op de uitvoer. Zorg ervoor dat de grendel vastklikt.

LET OP: Om te verhinderen dat het stof of vreemde lichamen in uw gezicht of ogen worden geworpen, mag de schuurmachine nooit worden gebruikt als de stofopvangbak niet gemonteerd is.

B) DE CYCLOONBOX LEEGMAKEN (Zie Fig. D1, D2)

Om efficiënter te werken, maakt u de cycloonbox na 5 à 10 minuten leeg. Dit geeft een betere luchtstroom door de box.

Om de box leeg te maken, drukt u de grendel in zodat u de box eraf kunt trekken. Druk op de knop aan de achterkant van de box om hem te openen en schud het stof eruit.

4. DE STOFAFZUIGINGSADAPTER GEBRUIKEN

Uw schuurmachine is voorzien van een stofafzuigingsadapter die is ontwikkeld voor het verzamelen van stof. (Zie E) Om het stofhulpstuk (11) te monteren, moet u eerst het schuurhulpstuk verwijderen. Monteer daarna het stofhulpstuk van de reiniger. Daarna kunt u de stofzuiger aansluiten. (Zie F, G)

Heeft de zuigslang een diameter van 35mm, steek dan het verloopstuk van 35mm (11a) direct in de stofuitlaat van de schuurmachine. (Zie Fig. G1)

Heeft de zuigslang een diameter van 32mm, steek dan het verloopstuk van 32 mm (11b) in de achterkant van het verloopstuk van 35mm (11a). (Zie Fig. G2)

Schakel eerst de stofzuiger en vervolgens de schuurmachine in. Als u stopt met schuren, moet u eerst de schuurmachine uitschakelen en vervolgens uw stofzuiger uitschakelen.

5. AFWERKFACILITEIT

De machine kan schuren aan drie kanten van de voetplaat, wat gemakkelijke toegang geeft tot hoeken en randen van gegoten voorwerpen.

De schuurmachine werkt in kleine cirkelvormige bewegingen, waardoor het materiaal efficiënt verwijderd wordt. Gebruik de schuurmachine in lange zwaaiende bewegingen, en loodrecht op de nerf. Voor een fijnere afwerking gebruikt u fijn schuurpapier en beweegt u de schuurmachine alleen evenwijdig aan de nerf. Laat de schuurmachine niet op dezelfde plaats staan, tenzij u materiaal wilt verwijderen en een oneffen oppervlakte wilt maken.

AANWIJZINGEN VOOR HET AFWERKEN VAN MATERIAAL

Wordt de machine te heet, vooral als hij gebruikt wordt bij lage snelheid, zet de snelheid dan op maximum en lat hem 2 à 3 minuten draaien zonder belasting om de motor af te koelen. Gebruik de machine niet langdurig met een lage snelheid. Gebruik altijd schuurpapier dat geschikt is voor het materiaal dat u schuurt.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodat het niet kan bewegen.

ledere beweging van het materiaal kan de kwaliteit van het schuurwerk beïnvloeden. Start de schuurmachine voordat u schuurt en zet hem direct uit als u klaar bent. Voor de beste resultaten schuurt u hout in de richting van de nerf.

Begin niet met schuren als het schuurpapier nog niet gemonteerd is.

Laat het schuurpapier niet slijten. Het zal de voetplaat beschadigen. Schade aan de voetplaat wordt niet door de garantie gedekt. Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te maken en fijn papier voor de laatste afwerking. Test de werking zo nodig om afvalmateriaal.

Gebruik alleen schuurpapier van goede kwaliteit.

Het schuurpapier bepaalt de efficiëntie van het schuren, niet de kracht die u op het gereedschap uitoefent. Door overmatig veel kracht wordt het schuren minder efficiënt en wordt de motor overbelast. Vervang het schuurpapier geregeld voor een optimale schuurefficiëntie.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen

die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon.

Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Vlakschuurmachine

aanduiding van machines, kenmerkend voor Vlakschuurmachine)

Functie Oppervlaktemateriaal verwijderen met een schuurmiddel

Voldoet aan de volgende richtlijnen,

2006/42/EG

2004/108/EG

2011/65/EU

Normen voldoen aan,

EN 55014-1

EN 61000-3-3

EN 55014-2

EN 60745-1

EN 61000-3-2

EN 60745-2-4

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

leo.yue

C€

2013/12/04

Leo Yue

Kwaliteitsmanager bij POSITEC
