| Termék típusa | Rezgőcsiszoló (orbitális) |
| Márka | WORX |
| Modell | WX639.1 |
| Névleges feszültség | 230-240 V ~ 50 Hz |
| Névleges felvett teljesítmény | 260 W |
| Üresjárati fordulatszám | 6000-12000 ford/perc |
| Alaplap mérete | 90 x 187 mm |
| Orbitális amplitúdó | 1,6 mm |
| Védelmi osztály | II (kettős szigetelés) |
| Súly | 2,0 kg |
| Hangnyomásszint (LpA) | 75,7 dB(A) |
| Hangteljesítményszint (LwA) | 86,7 dB(A) |
| Rezgéskibocsátási érték (ah) | 3,5 m/s² |
| Tartozékok | Papír perforáló, ciklonház, ciklon adapter, 32 és 35 mm-es elszívó adapterek, 3 darab 60-as szemcseméretű csiszolópapír |
| Porelszívás | Ciklonház vagy porszívó adapter (32/35 mm) |
| Csiszolópapír rögzítési rendszer | Öntapadó (tépőzár) és perforáló lyuk nélküli papírhoz |
| Változtatható fordulatszám | Igen, beállító kerék (6000-12000 ford/perc) |
| Karbantartás | Száraz ruhával tisztítani; ne használjon vizet vagy vegyszereket |
| Biztonság | Hallásvédő, szemvédő és porálarc használata ajánlott; II. osztály, olvassa el a kézikönyvet |
| Újrahasznosítás | Ne dobja a háztartási hulladékba; leadni WEEE gyűjtőhelyen |
Gyakran ismételt kérdések - WX639.1 WORX
Felhasználói kérdések a következőről WX639.1 WORX
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csiszológép PDF formátumban ingyenesen! Találja meg kézikönyvét WX639.1 - WORX és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WX639.1 márka WORX.
HASZNÁLATI ÚTMUTATÓ WX639.1 WORX
* Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.

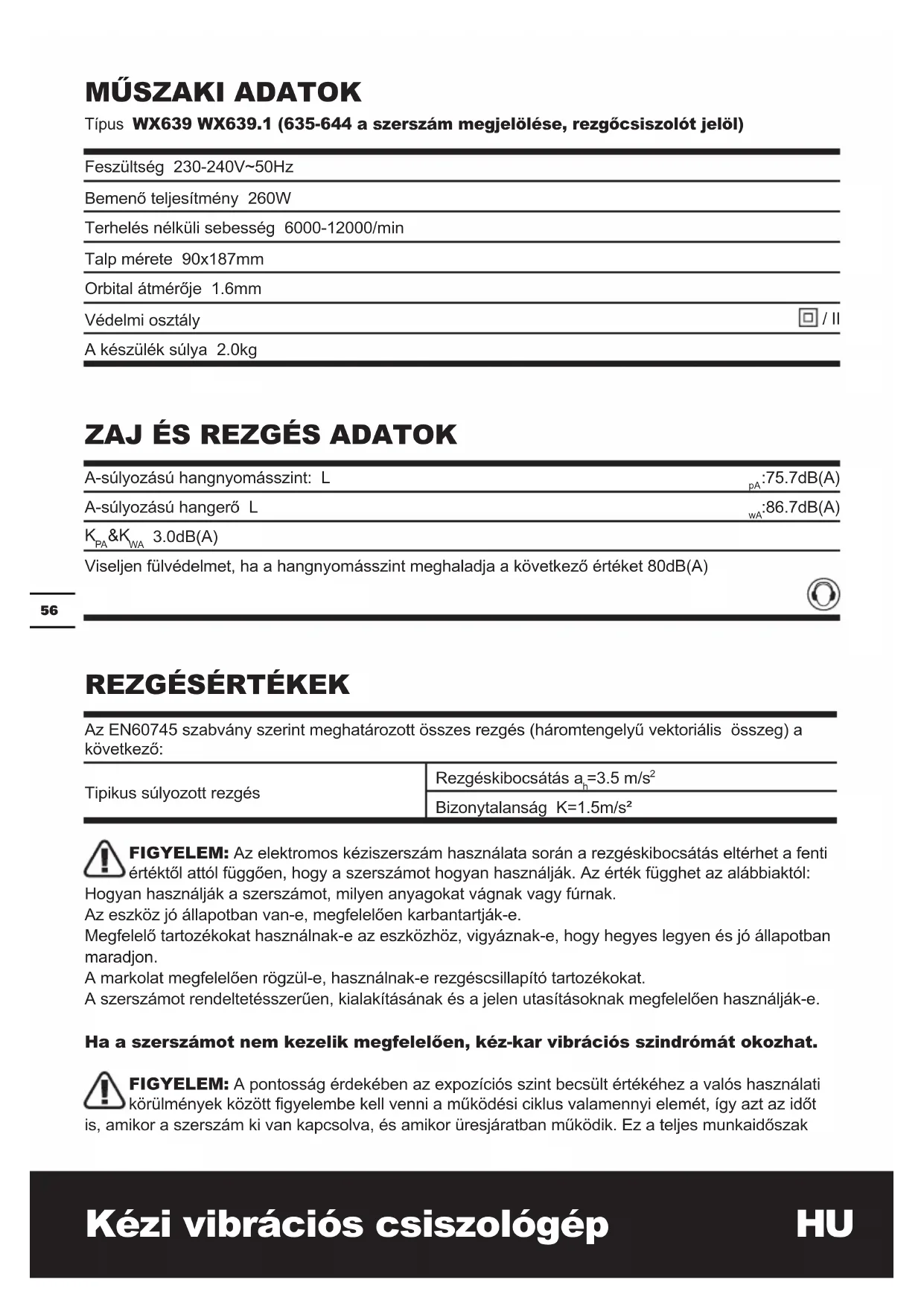

MÜSZAKI ADATOK
Típus WX639 WX639.1 (635-644 a szerszám megjelölése, rezgőcsiszolót jelöl)
| Feszültség 230-240V~50Hz |
| Bemenő teljesítmény 260W |
| Terhelés nélküli sebesség 6000-12000/min |
| Talp mérete 90x187mm |
| Orbital átmérője 1.6mm |
| Védelmi osztály |
| A készülék súlya 2.0kg |
ZAJ ÉS REZGÉS ADATOK
| A-súlyozású hangnyomásszint: L | _pA :75.7dB(A) |
| A-súlyozású hangerő L | _wA :86.7dB(A) |
| K_PA & K_WA 3.0dB(A) |
Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket 80dB(A)
REZGÉSÉRTÉKEK
| Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: | |
| Tipikus súlyozott rezgés | Rezgéskibocsátás a_h=3.5 m/s^2 |
| Bizonytalanság K=1.5 m/s^2 | |
FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól:
Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak.
Az eszköz jó állapotban van-e, megfelelően karbantartják-e.
Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon.
A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat.
A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.
Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat.
FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között figyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt
is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak
viszonylatában jelentősen csökkentheti az expozíciós szintet.
A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti:
MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon.
Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van).
Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat.
Kerülje az eszköz használatát 10°C vagy alacsonyabb hömérsékleten.
Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.
TARTOZÉKOK
Csiszolópapír lyukasztó 1
Ciklonos porgyújtő 1
Ciklonos porgyújtő adaptere 1
32 mm porelvezető adapter 1
35mm porelvezető adapter 1
60-as bilincs csiszolópapírral 3
80-as bilincs csiszolópapírral 3
120-as bilincs csiszolópapírral 3
Ha porlyuk nélküli csiszolópapírt használ, a papírlyukasztóval kell lyukakat készítenie.
1/3 ív csiszolópapírt használjon az alábbi méretben:
Csiszolópapír méret:
93x230mm-es hurok-kampó nélküli (csak szorítós) használathoz
93x182mm-es hurok-kampó rendszerhez
Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.
SZIMBÓLUMOK
A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
Figyelmeztetés
Dupla szigetelés
Viseljen fülvédöt
Viseljen szemvédőt
Viseljen pormaszkot
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
HASZNÁLATI UTASÍTÁSOK
MEGJEGYZÉS: Mielött a szerszámot
használná, olvassa el figyelmesen az
utasításokat.
RENDELTETÉS
A készülék fa, műanyag, betét és bevont felületek száraz csiszolására szolgál.
ÖSSZESZERELÉS
1. A CSISZOLÓPAPÍR RÖGZÍTÉSE CSISZOLÓPAPÍR HUROK-KAMPÓ RENDSZERBEN (Lásd A Ábra)
A csiszolópapírt közvetlenül a talpra kell helyezni. A csiszolólap és a csiszolópapír lyukmintázatának egyeznie kell.
Mielőtt felhelyezné a csiszolópapírt, finoman megkopogtatva tisztítsa meg a talpat a portól és szennyeződéstől.
2. A CSISZOLÓPAPÍR ELTÁVOLÍTÁSA CSISZOLÓPAPÍR HUROK-KAMPÓ RENDSZERBEN
Közvetlenül vegye ki a csiszolópapírt
3. PAPÍRLYUKASZTÓ
Ha porlyuk nélküli csiszolópapírt használ, a papírlyukasztóval készítsen lyukakat, hogy biztosítsa a megfelelő porelvezetést. Helyezze a lyukasztót (10) a talp fölé a lyukasztó oldalával a talp széle felé. Nyomja be a lyukasztót a talpba, hogy átlyukassza a csiszolópapírt. Majd vegye el a lyukasztót, és ellenőrizze, hogy a lyukak megfelelőek lettek-e.
MÜKÖDTETÉS
1. BE-/KIKAPCSOLÁS (Lásd B Ábra)
A készülék elindításához nyomja le az "l"-t a be-/kikapcsolón.
A készülék leállításához nyomja le a "0"-t a be-/kikapcsolón.
2. VÁLTOZTATHATÓ SEBESSÉG SZABÁLYOZÓ (Lásd C Ábra)
A változtatható sebesség szabályozó (9) segítségével kiválasztható a szükséges sebesség (működés közben is).
A sebességet az anyag függvényében kell
kiválasztani, és próbálkozással kell meghatározni. Miután hosszabb ideig dolgozott alacsony sebességen, hűtse le a szerszámot úgy, hogy körülbelül 3 percig terhelés nélkül járatja maximális sebességen.
| Csiszolás | Felület | Sebességbeállítás (ford./perc) | |
| Durva csiszo-lás | Fi-nomc-siszolás | ||
| Politúr lecsiszolása | 180 400 | 8700~12000 | |
| Festéklecsiszolás | 40 120 | 9800~12000 | |
| Festés javítása | 120 120 | 7600~10000 | |
| Fa csiszolása | 60 240 | 7600~12000 | |
| Furnér-lemez csiszolása | 180 400 | 8700~11000 | |
| Alumínium csiszolása | 80 240 | 7600~11000 | |
| Rozsdacsiszolásafémről | 40 120 | 9800~12000 | |
| Fémés acélcsiszolása | 120 240 | 9800~12000 | |
| Plexiüvegcsiszolása | 180 400 | 6500~8700 | |
3. CIKLONOS PORGYÜJTÖ(Lásd D ábra) A) CSATLAKOZTASSA A CIKLONOS PORGYÜJTÖT
A csiszológép tartozéka egy ciklonos porgyűjtő doboz. A doboz csatlakoztatásához csúsztassa rá a dobozt a kivezetőhöz, és ellenőrizze, hogy a kar rögzüljön.
FIGYELMEZTETÉS: Soha ne használja a csiszológépet megfelelően felszerelt
porgyűjtő nélkül! Így elkerülheti, hogy por vagy valamilyen idegen test az arcára vagy a szemébe csapódjon.
B) A CIKLONOS PORGYÜJTÖ ÜRÍTÉSE (Lásd D1, D2 Ábra)
A hatékonyabb működés érdekében 5-10 percenként ürítse ki a ciklonos porgyűjtőt. Így a levegő jobban tud áramolni a dobozban. A doboz ürítéséhez nyomja le a rögzítőkart, és húzza ki a dobozt. Majd nyomja le a doboz hátoldalán található gombot. A doboz kinyílik. Rázza ki a port.
4. A PORELVEZETŐ ADAPTER HASZNÁLATA
A szerszámot egy adapterrel látták el (4) (Lásd E ábra), amellyel csatlakoztatható a ciklonos doboz. A poradapter csatlakoztatásához (11) előbb le kell vennie a csiszoló adapterét (lásd F ábra), majd be kell helyeznie a tisztító poradapterét (lásd G ábra). Ezt követően csatlakoztathatja a porszívót. Ha a porszívócső 35 mm-es, helyezze be a 35mm-es poradaptert (11a) közvetlenül a csiszoló hátsó porkivezetőjébe (Lásd G1 ábra).
Ha a porszívócső 32 mm-es, helyezze be a 32 mm-es adaptert (11b) a 35 mm-es adapter végébe (11a) (Lásd G2 ábra).
Előbb a porszívót kapcsolja be, ezt követően a csiszolót. Ha befejezi a csiszolást, előbb a csiszolót kapcsolja ki, és utána a porszívót.
5. SAROK-/SZÉLCSISZOLÁS
A csiszológép a talp három oldalán képes csiszolni, így jól hozzáfér a sarkakhoz és a szélekhez.
6. KÖRKÖRÖS CSISZOLÁS
A csiszológép kis körkörös forgásokat végez, amely az anyag hatékony eltávolítását teszi lehetővé. A készüléket hosszú, simító mozdulatokkal vezesse végig a munkadarabon szálirányban. A simább felület érdekében mindig használjon finom szemcséjű csiszolópapírt, és szálirányban vezesse a szerszámot. Ne hagyja a csiszológépet ugyanabban a helyzetben, mert így eltávolítja az anyagot, és egyenetlen lesz a felület.
A REZGŐCSISZOLÓ HASZNÁLATÁVAL KAPCSOLATOS JAVASLATOK
Amennyiben a szerszám túlságosan felmelegedik, különösen, ha alacsony sebességen használta, állítsa maximális sebességre, és járassa terhelés nélkül 2-3 percig a motor lehülése érdekében. Kerülje a hosszantartó használatot alacsony sebességen. Mindig a csiszolandó anyagnak megfelelő csiszolópapírt használjon.
Az elmozdulás megelőzése érdekében mindig ellenőrizze, hogy a munkadarab szilárdan rögzítve legyen.
Az anyag elmozdulása befolyásolhatja a csiszolt felület minőségét.
A csiszológépet a munka megkezdése előtt indítsa el, és csak a csiszolás befejezése után kapcsolja ki. A legjobb eredmény érdekében a faanyagot szálirányban csiszolja.
Ne kezdje el a csiszolást anélkül, hogy a csiszolópapírt behelyezte volna.
Ne hagyja, hogy a csiszolópapír elkopjon: ez károsítja a talpat. A garancia nem terjed ki a talp elkopására és törésére.
Durva felületek csiszolásához használjon durva szemcséjű csiszolópapírt, közepesen durva felületekhez közepes szemcséjű csiszolópapírt, a finom felületekhez és finommunkához pedig finom szemcséjű csiszolópapírt. Ha szükséges, először végezzen próbacsiszolást egy maradék anyagon.
Csak jó minőségű csiszolópapírt használjon. A csiszolás hatékonyságát a csiszolópapír szabályozza, és nem az, hogy mekkora erővel nyomja a szerszámot. A túl nagy erőkifejtés csökkenti a csiszolás hatékonyságát, és túlterheli a motort. A csiszolópapír rendszeres cseréjével biztosíthatja a csiszolás maximális hatékonyságát.
A SZERSZÁMOK KARBANTARTÁSA
Bármilyen állítás, javítás vagy karbantartási művelet előtt húzza ki a kábelt a konnektorból.
A szerszámokat tartsa élesen és tisztán a jobb és biztonságosabb teljesítmény érdekében. Kövesse az utasításokat a kenésre és a tartozékok cseréjére vonatkozóan. Időnként ellenőrizze az eszköz kábelét, és amennyiben sérülést észlel rajta, javíttassa meg egy erre jogosult szolgáltatóval. Az elektromos kéziszerszámot nem szükséges megkenni vagy karbantartani. Az elektromos kéziszerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen.
Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.
KÖRNYEZETVÉDELEM
A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék
gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.
MEGFELELŐSÉGI NYILATKOZAT
A gyártó:
POSITEC Germany GmbH
Kijelenti, hogy a termék:
Leírás WORX Kézi vibrációs csiszológép
Típus WX639 WX639.1 (635-644 a
szerszám megjelölése, rezgócsiszolót jelöl)
Rendeltetés A felületi anyag eltávolítása dörzsanyag segítségével
Megfelel a következő irányelveknek:
2006/42/EC
2004/108/EC
2011/65/EU
Az alábbi normáknak:
EN 55014-1
EN 61000-3-3
EN 55014-2
EN 60745-1
EN 61000-3-2
EN 60745-2-4
A műszaki dokumentáció összeállítására jogosult személy:
Név: Russell Nicholson
Cím: Positec Power Tools (Europe)Ltd,
POSITEC minőségbiztosítási vezető
-
