WX639.1 - Bruska WORX - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma WX639.1 WORX ve formátu PDF.
| Typ výrobku | Vibrační bruska (orbitální) |
| Značka | WORX |
| Model | WX639.1 |
| Jmenovité napětí | 230-240 V ~ 50 Hz |
| Jmenovitý příkon | 260 W |
| Otáčky naprázdno | 6000-12000 ot/min |
| Velikost základní desky | 90 x 187 mm |
| Orbitální amplituda | 1,6 mm |
| Třída ochrany | II (dvojitá izolace) |
| Hmotnost | 2,0 kg |
| Hladina akustického tlaku (LpA) | 75,7 dB(A) |
| Hladina akustického výkonu (LwA) | 86,7 dB(A) |
| Hodnota vibrací (ah) | 3,5 m/s² |
| Včetně příslušenství | Děrovačka papíru, cyklonová jednotka, adaptér pro cyklon, odsávací adaptéry 32 a 35 mm, 3 brusné papíry zrnitosti 60 |
| Odsávání prachu | Cyklonová jednotka nebo adaptér pro vysavač (32/35 mm) |
| Systém upevnění brusiva | Samolepicí (háček a smyčka) a děrovačka pro papír bez otvorů |
| Proměnná rychlost | Ano, nastavovací kolečko (6000-12000 ot/min) |
| Údržba | Čistěte suchým hadříkem; nepoužívejte vodu ani chemické prostředky |
| Bezpečnost | Doporučeno používat ochranu sluchu, zraku a protiprachovou masku; třída II, přečtěte si návod |
| Recyklace | Nevyhazujte s domovním odpadem; odevzdejte na sběrném místě OEEZ |
Často kladené otázky - WX639.1 WORX
Dotazy uživatelů ohledně WX639.1 WORX
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod WX639.1 - WORX a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WX639.1 značky WORX.

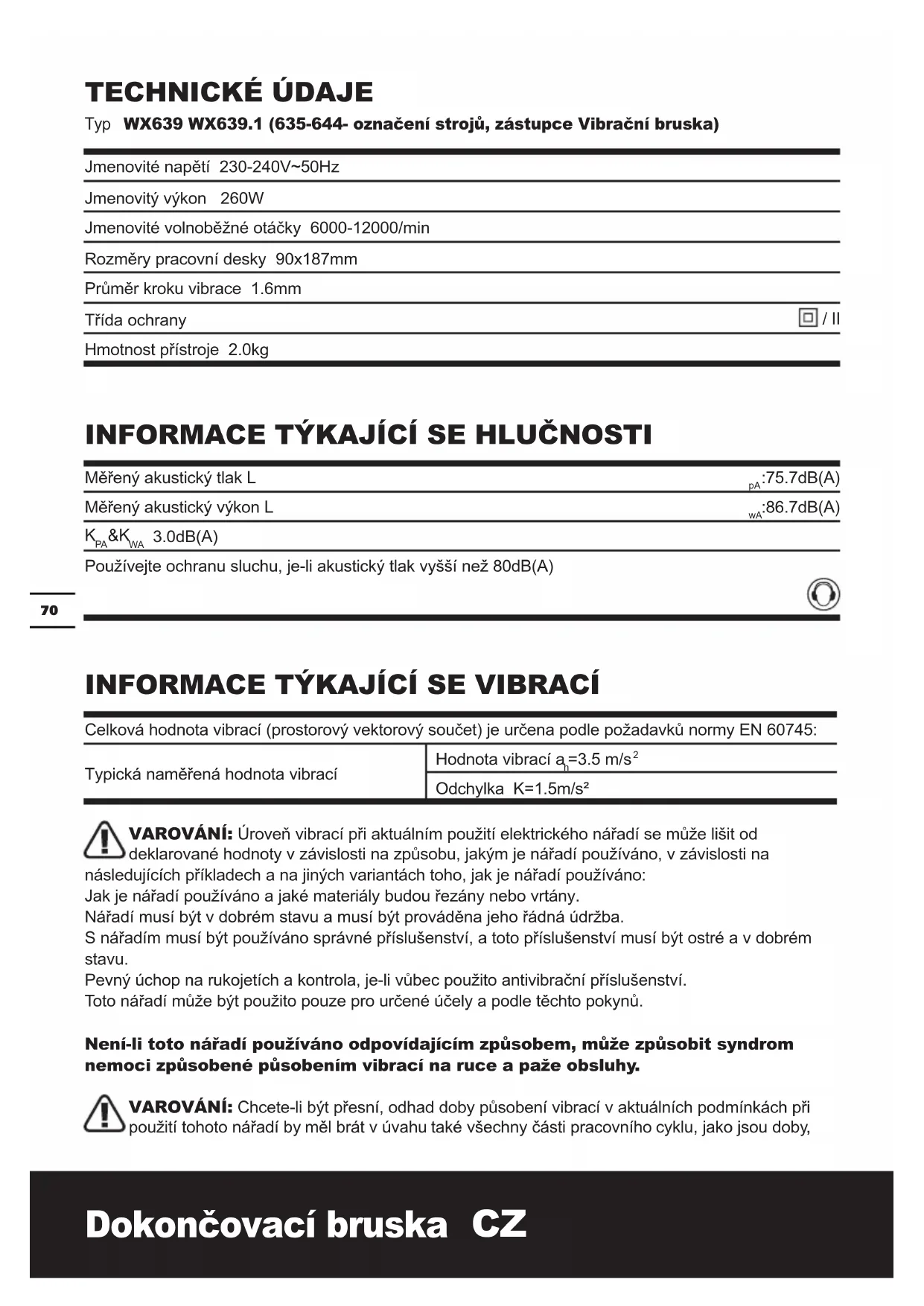

NÁVOD K OBSLUZE WX639.1 WORX
Typ WX639 WX639.1 (635-644- označení strojů, zástupce Vibrační bruska)
| Jmenovité napětí 230-240V~50Hz |
| Jmenovitý výkon 260W |
| Jmenovité volnoběžné otáčky 6000-12000/min |
| Rozměry pracovní desky 90x187mm |
| Průměr kroku vibrace 1.6mm |
| Třída ochrany ☐ / II |
| Hmotnost přístroje 2.0kg |
| Měřený akustický tlak L | _pA :75.7dB(A) |
| Měřený akustický výkon L | _wA :86.7dB(A) |
| K_PA & K_WA 3.0dB(A) |
Používejte ochranu sluchu, je-li akustický tlak vyšší než 80dB(A)
INFORMACE TÝKAJÍCÍ SE VIBRACÍ
| Celková hodnota vibrací (prostorový vektorový součet) je určena podle požadavků normy EN 60745: | |
| Typická naměřená hodnota vibrací | Hodnota vibrací a_h=3.5 m/s^2 |
| Odchylka K=1.5m/s^2 | |
VAROVÁNÍ: Úroveň vibrací při aktuálním použití elektrického nářadí se může lišit od deklarované hodnoty v závislosti na způsobu, jakým je nářadí používáno, v závislosti na následujících příkladech a na jiných variantách toho, jak je nářadí používáno:
Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány.
Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba.
S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu.
Pevný úchop na rukojetích a kontrola, je-li vůbec použito antivibrační příslušenství.
Toto nářadí může být použito pouze pro určené účely a podle těchto pokynů.
Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy.
VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby,
kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena.
Pomozte minimalizovat dobu působení vibrací na obsluhu.
VŽDY používejte ostré sekáče, vrtáky a nože.
Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné).
Musíte-li toto nářadí používat pravidelně, investujte do antivibračního příslušenství.
Vyvarujte se použití tohoto nářadí při teplotách nižších než 10°C.
Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.
PŘÍSLUŠENSTVÍ
Děrovač papíru 1
Cyklónový zásobník na prach 1
Adaptér pro cyklónový zásobník 1
32mm Adaptér na odsávání 1
35mm Adaptér na odsávání 1
60 grit svorka brusný papír 3
80 grit svorka brusný papír 3
120 grit svorka brusný papír 3
Používáte-li brusný papír bez otvorů pro odsávání prachu, musíte jej pomocí děrovače vyrobit.
Používejte brusný papír 1/3 následujících velikostí:
Rozměry papíru:
93x230mm bez suchého zipu (pouze úchop)
93x182mm se suchým zipem
Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Používejte pouze kvalitní příslušenství označené názvem dobře známé značky. Zvolte si typ příslušenství podle práce, jakou budete provádět. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.
SYMBOLY
Uživatel si musí přečíst návod k obsluze, aby bylo omezeno riziko způsobení zranění
Varování
Dvojitá izolace
Používejte ochranu zraku
Používejte ochranu sluchu
Používejte masku proti prachu
Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce
POKYNY PRO OBSLUHU
POZNÁMKA: Před použitím tohoto nářadí si pečlivě přečtěte návod k obsluze.
URČENÉ POUŽITÍ
Stroj je určen pro suché broušení dřeva, plastu, plniva a potažené povrchy.
MONTÁŽ
1. FIT ABY BRUSNÝ PAPÍR NEBYL BRUSNÝ PAPÍR SE SYSTÉMEM SUCHÉHO ZIPU (Viz Obr. A)
Brusný papír položte přímo na základní desku (8). Otvory v desce musí lícovat s otvory v papiře. Před vložením nového brusného papíru základní desku (8) lehkým poklepáním očistěte od prachu a nečistot.
2. SEJMUTÍ BRUSNÉHO PAPÍRU BRUSNÝ PAPÍR SE SYSTÉMEM SUCHÉHO ZIPU
Brusný papír jednoduše uchopte a sejměte.
3. DĚROVAČ PAPÍRU
Do brusného papíru bez otvorů se musí dodatečně otvory pro odsávání prachu vyrazit. Děrovač (10) přiložte k základní desce (viz D) tak, aby hrana děrovače a desky byla v zákrytu. Přitisknutím děrovače k základní desce vyrazíte do papíru otvory. Poté děrovač sejměte a zkontrolujte, zda všechny otvory byly řádně vyseknuty.
PROVOZ
1. ZAPNUTÍ / VYPNUTÍ (Viz Obr. B)
Přístroj spustte stisknutím části vypínače s označením „l“.
Stisknutím části vypínače s označením „0“ jej zastavte.
2. REGULACE OTÁČEK
Potenciometr umožňuje plynule nastavit požadované otáčky (i za běhu stroje).
Optimální otáčky závisí na typu broušeného materiálu a pracovních podmínkách a dá se určit praktickým pokusem.
Po delší době práce při nízkých otáčkách nechte nářadí ochladit na volnoběh po dobu 3 minut.
| Broušení | Zrno | Otáčky min-1 | |
| Hrubé broušení | Jemné broušení | ||
| Obrušování barvy | 180 400 | 8700~12000 | |
| Odstraňování barvy | 40 120 | 9800~12000 | |
| Dokončování nátěru | 120 120 | 7600~10000 | |
| Broušení dřeva | 60 240 | 7600~12000 | |
| Práce s dýhou | 180 400 | 8700~11000 | |
| Broušení hliníku | 80 240 | 7600~11000 | |
| Odstraňování rzi | 40 120 | 9800~12000 | |
| Broušení kovu a oceli | 120 240 | 9800~12000 | |
| Broušení plexiskla | 180 400 | 6500~8700 | |
3. CYKLÓNOVÝ ZÁSOBNÍK NA PRACH (Viz Obr. D)
A) NASAZENÍ CYKLÓNOVÉHO ZÁSOBNÍKU NA PRACH
Vaše bruska je vybavena cyklónovým zásobníkem na prach. Nasuňte jej na výstupní otvor a přesvědčte se, že je zajištěn aretační páčkou.
UPOZORNĚNÍ: Aby se vám prach nebo jiná cizí tělesa nedostala na obličej nebo, nikdy nepoužívejte brusku, pokud není ně nasazen zásobník na prach.
B) VYPRÁZDNĚNÍ CYKLÓNOVÉHO ZÁSOBNÍKU NA PRACH (Viz Obr. D1, D2)
Pro efektivnější práci vyprázdněte cyklónový zásobník na prach po každých 5 až 10 minutách. Tím bude umožněno lepší proudění vzduchu zásobníkem.
Pro vyprázdnění zásobníku stlačte aretační páčku a vysuňte zásobník. Potom stisknutím tlačítka na zadní straně otevřete zásobník a vysypte prach.
4. POUŽITÍ ADAPTÉRU PRO ODSÁVÁNÍ PRACHU
Vaše bruska je vybavena adaptérem (4) (viz
obr. E), který slouží pro nasazení cyklónového zásobníku. V případě použití adaptéru pro odsávání prachu (11) je třeba nejdříve sejmout adaptér nasazený na brusce (viz obr. F) a potom upevnit adaptér pro odsávání prachu (viz obr. G). K tomuto adaptéru můžete následně připojit vysavač.
Pokud má hadice vysavače průměr 35 mm, upevněte adaptér 35 mm (11a) přímo do zadního výstupního otvoru brusky (viz obr. G1).
Pokud má hadice vysavače průměr 32 mm, nasadťe adaptér 32 mm (11b) na zadní část adaptéru 35 mm (11a) (viz obr. G2).
Nejdříve prosím zapněte vysavač a potom brusku. Po ukončení práce nejdříve vypněte brusku a potom vysavač.
5. BROUŠENÍ TĚSNĚ U OKRAJŮ
Vaše bruska je schopna brousit ze tří stran základní desky až do rohů a okrajů okrasných lišt.
6. ORBITÁLOVÉ BROUŠENÍ
Vaše bruska pohybuje brusným papírem v malých kruzích, které zajišťují účinný úběr materiálu. Vaši bruskou pohybujte dlouhými táhlými pohyby přes povrch materiálu i ve směru kolmo na vlákna.
Při jemném dobrušování použijte papír s malým zrnem a bruskou pohybujte jenom po vláknech, nikdy napříč vláken. Brusku nenechte zastavit na místě, jinak vzniknou zářezy a nerovný povrch.
DOBRÉ RADY PRO PRÁCI S VIBRAČNÍ BRUSKOU
Zahřeje-li se Vaše nářadí příliš, nastavte maximální otáčky a nechte motor běžet naprázdno 2-3 minuty. Nepracujte delší dobu při nízkých otáčkách motoru. Vždy používejte druh papíru vhodný pro opracovávaný materiál Opracovávaný kus pevně uchyťte, aby se během práce nepohnul.
Pohyb materiálu během broušení snižuje kvalitu výsledného povrchu.
Nejlepších výsledků dosáhnete broušením dřeva po vláknech.
Brusku nespouštějte, není-li uchycen brusný papír.
Nepoužívejte brusku s opotřebeným brusným
plátnem, hrozí poškození základní desky. Záruka se nevztahuje na opotřebení základní desky. Na drsné povrchy použijte papír s hrubým zrnem, střední zrno se hodí pro hladké povrchy a jemné zrno pro dokončovací práce. Pro jistotu provedte zkušební broušení na kusu odpadního materiálu. Používejte jen brusný papír dobré kvality. Účinnost broušení závisí na volbě brusného papíru, není závislá na velikosti přítlačné síly. Příliš silný přítlak snižuje účinnost broušení a přetěžuje motor. Optimální účinnost broušení dosáhnete, budete-li brusný papír pravidelně měnit.
ÚDRŽBA
Před prováděním jakéhokoli seřízení, opravy nebo údržby vždy odpojte zástrčku napájecího kabelu od sít'ové zásuvky.
Ve vašem nářadí nejsou žádné díly, jejichž opravu by mohl provádět uživatel. Nikdy nepoužívejte při čištění vašeho elektrického nářadí vodu nebo chemické čisticí prostředky. Otřete a očistěte nářadí suchým hadříkem. Vždy ukládejte toto elektrické nářadí na suchém místě. Udržujte v čistotě větrací otvory motoru. Udržujte v čistotě všechny ovládací prvky. Občas můžete přes větrací otvory spatřit, že dochází k jiskření. To je normální a nezpůsobí to žádné poškození vašeho elektrického nářadí.
Dojde-li k poškození napájecího kabelu, musí být provedena jeho výměna výrobcem, mechanikem autorizovaného servisu nebo osobou s příslušnou kvalifikací, aby bylo zabráněno možným rizikům.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
PROHLÁŠENÍ O SHODĚ
My,
POSITEC Germany GmbH
Prohlašujeme, že tento výrobek
Popis WORX Dokončovací bruska
Typ WX639 WX639.1 ( 635-644-označení strojů, zástupce Vibrační bruska)
Funkce Odstranění povrchu materiálu použitím abrazivní médium
Splňuje následující směrnice:
2006/42/ES
2004/108/ES
2011/65/EU
Použité normy
EN 55014-1
EN 61000-3-3
EN 55014-2
EN 60745-1
EN 61000-3-2
EN 60745-2-4
Osoba odpovídající za vytvoření technické dokumentace:
Jméno: Russell Nicholson
Adresa: Positec Power Tools (Europe)
VŽDY používajte ostré sekáče a čepele.
Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).
Cyklónový zásobník prachu 1
93x230mm bez suchého zipsu (iba svorka)
93x182mm so suchým zipsom
Používajte ochrannéočí
Pred založením nového brúsneho papiera základnú dosku (8) očistite od prachu a zvyškov materiálu poklepaním naň.
2. ODSTRÁNENIE BRÚSNEHO PAPIERA BRÚSNY PAPIER SO SUCHÝM ZIPSOM
Brúsny papier jednoducho priamo odstráňte.
3. DIEROVAČ PAPIERA
Brúsku spustite stlačením „I“ na vypínači. Brúsku zastavte stlačením „0“ na vypínači.
Brúska je vybavená cyklónovým zásobníkom prachu. Zásobník pripojte nasunutím na výstupný nástavec a upevnite zaistovacou páčkou.
UPOZORNENIE: Aby sa zabránilo
Zásobník vyprázdnite tak, že stlačíte zaistovaciu páčku a zásobník vytiahnite. Potom zásobník otvorte stlačením tlačidla na jeho zadnej strane a prach vytraste von.
