WX639.1 - Levigatrice WORX - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo WX639.1 WORX in formato PDF.
| Tipo di prodotto | Levigatrice vibrante (orbitale) |
| Marca | WORX |
| Modello | WX639.1 |
| Tensione nominale | 230-240 V ~ 50 Hz |
| Potenza assorbita nominale | 260 W |
| Velocità a vuoto | 6000-12000 giri/min |
| Dimensioni piastra di base | 90 x 187 mm |
| Ampiezza orbitale | 1,6 mm |
| Classe di protezione | II (doppio isolamento) |
| Peso | 2,0 kg |
| Livello di pressione acustica (LpA) | 75,7 dB(A) |
| Livello di potenza acustica (LwA) | 86,7 dB(A) |
| Valore di emissione vibratoria (ah) | 3,5 m/s² |
| Accessori inclusi | Perforatore per carta, corpo ciclone, adattatore ciclone, adattatori di estrazione 32 e 35 mm, 3 carte vetrate grana 60 |
| Aspirazione polvere | Corpo ciclone o adattatore per aspirapolvere (32/35 mm) |
| Sistema di fissaggio abrasivo | Autoadesivo (velcro) e perforatore per carta senza fori |
| Velocità variabile | Sì, ghiera di regolazione (6000-12000 giri/min) |
| Manutenzione | Pulire con un panno asciutto; non utilizzare acqua né prodotti chimici |
| Sicurezza | Indossare protezioni acustiche, oculari e maschera antipolvere raccomandato; classe II, leggere il manuale |
| Riciclaggio | Non smaltire con i rifiuti domestici; depositare in un punto di raccolta RAEE |
Domande frequenti - WX639.1 WORX
Domande degli utenti su WX639.1 WORX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale WX639.1 - WORX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WX639.1 del marchio WORX.
MANUALE UTENTE WX639.1 WORX
* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

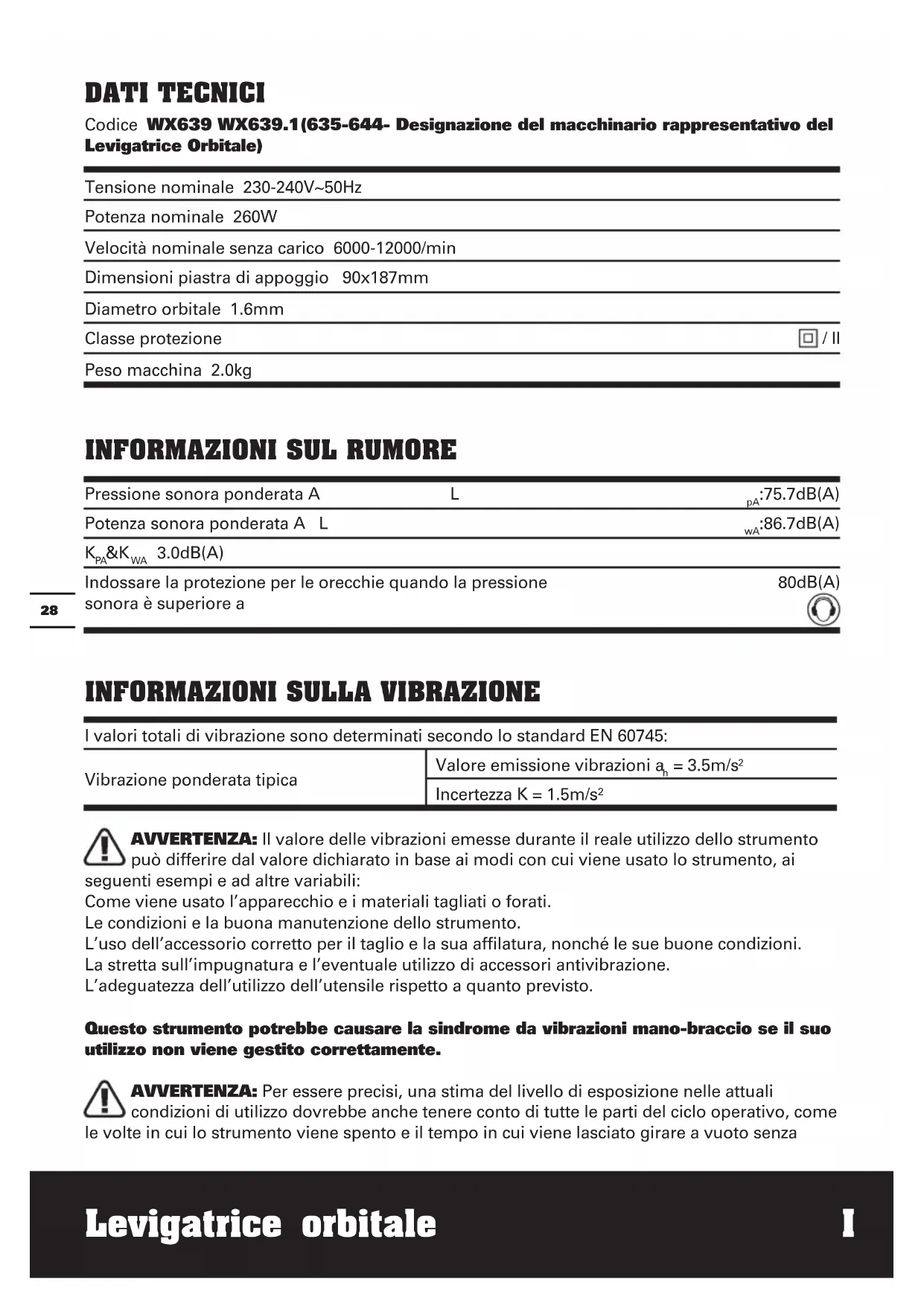

DATI TECNICI
Codice WX639 WX639.1(635-644- Designazione del macchinario rappresentativo del Levigatrice Orbitale)
| Tensione nominale 230-240V~50Hz |
| Potenza nominale 260W |
| Velocità nominale senza carico 6000-12000/min |
| Dimensioni piastra di appoggio 90x187mm |
| Diametro orbitale 1.6mm |
| Classe protezione |
| Peso macchina 2.0kg |
INFORMAZIONI SUL RUMORE
| Pressione sonora ponderata A | L | _pA :75.7dB(A) |
| Potenza sonora ponderata A | L | _wA :86.7dB(A) |
| K_PA & K_WA 3.0dB(A) | ||
| Indossare la protezione per le orecchie quando la pressione sonora è superiore a | 80dB(A) | |
INFORMAZIONI SULLA VIBRAZIONE
| I valori totali di vibrazione sono determinati secondo lo standard EN 60745: | |
| Vibrazione ponderata tipica | Valore emissione vibrazioni a_h = 3.5m/s^2 |
| Incertezza K = 1.5m/ s^2 | |
AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai enti esempi e ad altre variabili:
Come viene usato l'apparecchio e i materiali tagliati o forati.
Le condizioni e la buona manutenzione dello strumento.
L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.
La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.
L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.
Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.
AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come te in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza
realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.
Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.
USARE sempre scalpelli, trapani e lame affilati.
Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).
Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.
Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori.
Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.
ACCESSORI
Perforatore carta 1
Scatola ciclone 1
Adattatore scatola cyclonic 1
32mm adattatore per l'aspirazione della polvere 1
35mm adattatore per l'aspirazione della polvere 1
Se si usa carta abrasiva priva di fori, è necessario praticarli servendosi dell'apposito perforatore.
Utilizzare carta abrasiva in fogli da 1/3, avente le seguenti dimensioni:
Dimensioni carta:
93x230mm f per fissaggio senza chiusura a velcro (solo morsetto)
93x182mm per sistemi di fissaggio a velcro (hook & loop)
Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca conosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.
SIMBOLI ISTRUZIONI SUL
Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni
Attenzione
Classe protezione
Indossare protezione per gli occhi
Indossare protezione per le orecchie
Indossare una mascherina antipolvere
I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
FUNZIONAMENTO
NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare zzo.
USO CONFORME ALLE NORME
La macchina è adatta per la levigatura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate.
ASSEMBLAGGIO
1. SOSTITUIRE ILCARTE ABRASIVE CARTA ABRASIVA CON SISTEMA HOOK & LOOP (Vedere Figura A)
I fogli abrasivi vengono applicati direttamente sulla piastra di levigatura. I fori della piastra di levigatura e quelli dei fogli abrasivi devono corrispondere reciprocamente.
Prima di applicare il foglio abrasivo, battere il fissaggio a strappo della piastra di levigatura per scuoterne resti di polvere.
2. TOGLERE LA CARTA SMERIGLIO CARTA ABRASIVA CON SISTEMA HOOK & LOOP
Togliere il foglio di carta abrasiva.
Se si usa carta abrasiva priva di fori per la polvere, è buona norma servirsi dell'apposito punzone carta al fine di ricavare i fori necessari all'estrazione della polvere. Posizionare il perforatore carta (10) sopra la piastra di appoggio, tenendo i bordi di perforazione in corrispondenza delle estremità della piastra di appoggio. Premere quindi il perforatore nella piastra di appoggio per praticare nella carta abrasive i fori necessari all'estrazione polvere. Rimuovere infine il perforatore, verificando che tutti i fori siano stati ricavati correttamente.
ISTRUZIONI DI FUNZIONAMENTO
1. AVVIARE ED ARRESTARE (Vedi Figura B)
Premere "I" sull'interruttore scorrevole per avviare la macchina.
Premere "0" sull'interruttore scorrevole per fermarla.
2. SELETTORE VELOCITÀ VARIABILE (Vedere Figura C)
Tramite la rotellina di regolazione (9) è possibile preselezionare il numero di oscillazioni necessario (anche mentre la macchina è in azione).
Il numero di oscillazioni dipende dal tipo di materiale e deve essere dunque rilevato eseguendo delle prove pratiche
Dopo lunghe operazioni di lavoro a basso numero di giri, lasciar raffreddare la macchina per circa 3 minuti facendola girare a vuoto con il Massimo numero di giri.
| Levigatura | Grana | Imp,Velocità(opm) | |
| grossa fine | |||
| Levigatura su vernici | 180 400 | 8700~ | 12000 |
| Svernicia-tura | 40 120 | 9800~ | 2000 |
| Ritocco vernicia-tura | 120 120 | 7600~ | 10000 |
| Levigatura su legno | 60 240 | 7600~ | 2000 |
| Impiallac-ciatura | 180 400 | 8700~ | 11000 |
| Levigatura su allumi-nio | 80 240 | 7600~ | 11000 |
| Aspor-tazione ruggine dai metalli | 40 120 | 9800~ | 2000 |
| Levigatura metallo e acciaio | 120 240 | 9800~ | 12000 |
| Levigatura su plexi-glass | 180 400 | 6500~ | 8700 |
La levigatrice è dotata di una scatola ciclone. Inserirla sull'adattatore sulla bocchetta e verificare che i fermi si blocchino.
ATTENZIONE: Per impedire che la polvere di levigatura o che altri oggetti estranei colpiscano la faccia o gli occhi, non tentare mai di usare la levigatrice senza installare il contenitore di raccolta della polvere.
B) SVUOTARE LA SCATOLA CICLONE (Vedi Figura D1, D2)
Per garantire un funzionamento sempre efficace, svuotare la scatola ciclone ogni 5-10 minuti. In questo modo si consente all'aria di uscire meglio, senza ostacoli, dalla scatola. Per svuotare la scatola, premere sul fermo e estrarre la scatola. Quindi premere sulla parte posteriore della scatola per aprirla e svuotare la polvere.
4. USO DELL'ADATTATORE PER L'ASPIRAZIONE DELLA POLVERE
La levigatrice è attrezzata con un adattatore per l'aspirazione della polvere, che è progettato per attività di raccolta della polvere. (Vedere Figura E) Per fissare l'adattatore per la polvere (11), si deve prima rimuovere l'adattatore della levigatrice e poi inserire l'adattatore per l'aspirapolvere, quindi è possibile collegare l'aspirapolvere. (Vedere Figura F,G)
Se il tubo dell'aspirapolvere è di 35 mm, inserire l'adattatore da 35 mm (11a) direttamente sulla presa d'aria posteriore della levigatrice. (Vedere Figura G1)
Se il tubo dell'aspirapolvere è di 32 mm, inserire l'adattatore da 32 mm (11b) dietro all'adattatore da 35 mm (11a). (Vedere Figura G2) Prima accendere l'aspirapolvere e poi accendere la levigatrice. Quando si termina di levigare prima spegnere la levigatrice e poi spegnere l'aspirapolvere.
5. LEVIGATURA DI BORDI E PROFILI
Questo genere di lavori può essere effettuato utilizzando la levigatrice su tre lati, in modo da raggiungere facilmente angoli e bordi di particolari stampati.
6. LEVIGATURA ORBITALE
La levigatrice funziona con leggere rotazioni circolari che garantiscono un'efficace asportazione di materiale. Usare l'attrezzo con ampi movimenti di spazzolatura lungo la
parte da trattare, seguendo le venature. Per una finitura di precisione, utilizzare sempre carta abrasiva a grana fine, facendo attenzione a spostare la levigatrice lungo le venature. Fare in modo che la levigatrice non resti nella medesima posizione, onde evitare di asportare il materiale pregiudicando l'uniformità della superficie.
CONSIGLI PRATICI PER L'USO DELLA LEVIGATRICE
In caso di eccessivo riscaldamento, soprattutto quando la levigatrice viene usata a basse velocità, sarà necessario aumentare al massimo la velocità facendola funzionare in assenza di carico per 2/3 minuti per raffreddare il motore. Evitare l'uso prolungato a velocità molto basse. Usare sempre carta abrasiva adatta al materiale che si desidera trattare.
Accertarsi sempre che il pezzo da lavorare sia fissato saldamente o serrato con morse onde prevenirne il movimento.
Qualsiasi spostamento del materiale potrà infatti compromettere la qualità del lavoro di finitura.
Avviare la levigatrice prima di iniziare il lavoro e spegnerla solo al termine dell'operazione.
Per ottenere risultati di qualità superiore, levigare il legno seguendo il senso delle venature.
Non iniziare la levigatura senza aver prima inserito la carta abrasiva.
Impedire l'usura eccessiva della carta abrasive, onde evitare danni alla piastra di appoggio, fra altro non coperti da garanzia.
Utilizzare carta a grana grossa per lavori di sgrossatura e a grana fine per lavori di finitura. Se necessario, eseguire una prova di levigatura su materiale di scarto.
Si raccomanda di utilizzare solo carta abrasive di qualità.
La carta abrasiva è il pre-requisito della qualità della levigatura. Uno sforzo eccessivo potrebbe pregiudicare il risultato e provocare il sovraccarico del motore. Sostituire con regolarità la carta abrasiva ai fini del mantenimento dei livelli di efficienza della levigatrice.
MANUTENZIONE
Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione.
L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.
All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo.
Pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti.
Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all'interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all'attrezzo.
Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.
TUTELA AMBIENTALE
I prodotti elettrici non possono essere gettati tra i rifiuti domestici.
L'apparecchio da rottamare deve essere
portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
DICHIARAZIONE DI CONFORMITÀ
Noi,
POSITEC Germany GmbH
Dichiariamo che l'apparecchio,
Descrizione WORX Levigatrice orbitale
Codice WX639 WX639.1 (635-
644- Designazione del macchinario rappresentativo del Levigatrice Orbitale)
Funzioni Rimuovere il materiale sulla superficie usando un abrasivo medio
È conforme alle seguenti direttive,
2006/42/EC
2004/108/EC
2011/65/EU
Conforme a,
EN 55014-1
EN 61000-3-3
EN 55014-2
EN 60745-1
EN 61000-3-2
EN 60745-2-4
Il responsabile autorizzato alla compilazione della documentazione tecnica,
Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)
POSITEC Direttore Qualità
