BRUKSANVISNING WX646.1 WORX

Base størrelse 140 x 140 x 95mm

Dobbeltisoleret /II

Maskinvægt 0.9kg

STÖJ-OG VIBRATIONSDATA

Sandpapir til fingerpude 3

Fingerpude

1

Mundstykke til støvudsugning 1

6. UDSKIFTNING AF BASER (Fig. C og D)

* Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.

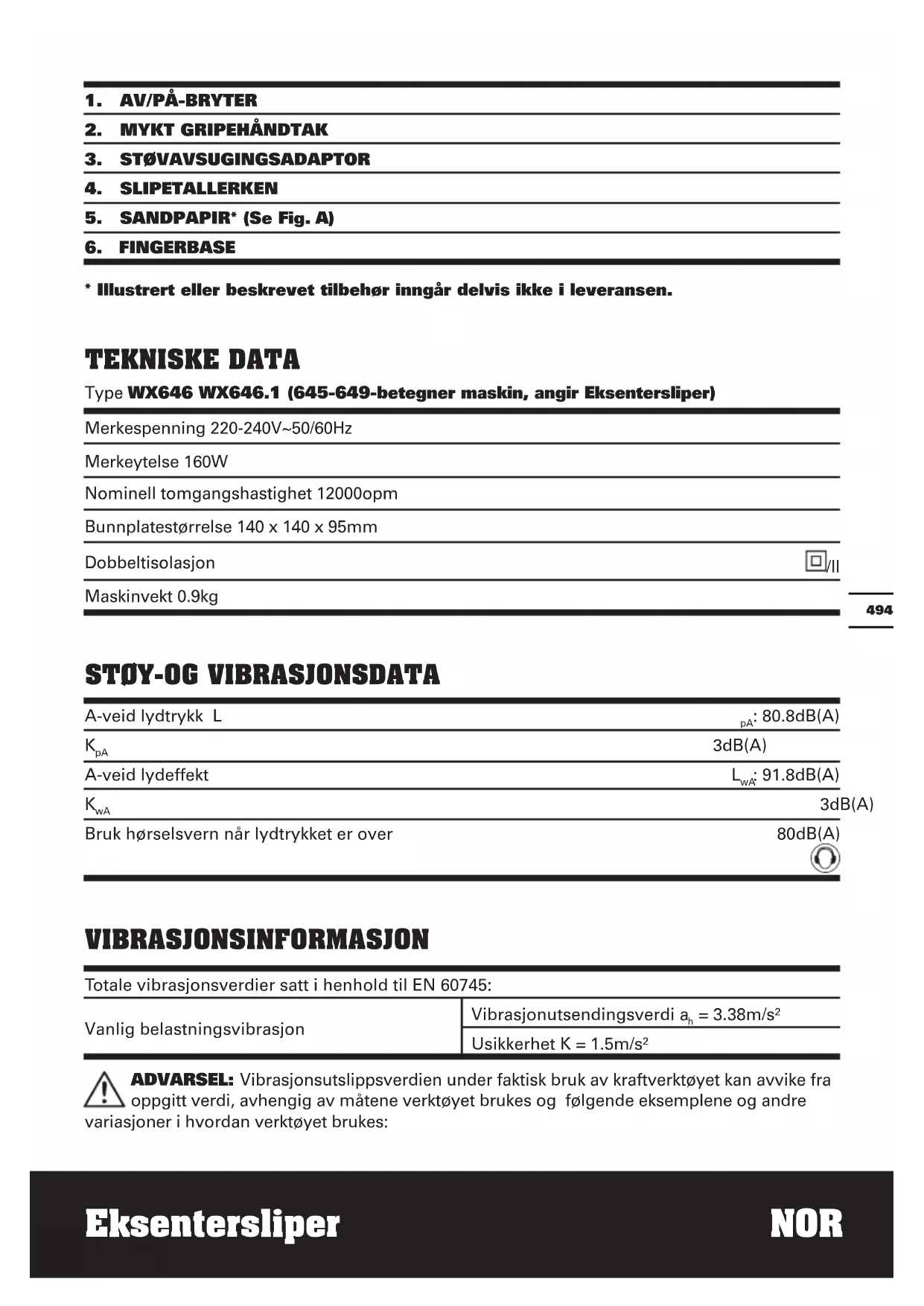

TEKNISKE DATA

Type WX646 WX646.1 (645-649-betegner maskin, angir Eksentersliper)

Merkespenning 220-240V\~50/60Hz

Merkeytelse 160W

Nominell tomgangshastighet 12000opm

Bunnplatestørrelse 140 x 140 x 95mm

Dobbeltisolasjon

Maskinvekt 0.9kg

STÖY-OG VIBRASJONSDATA

A-veid lydtrykk L	_pA : 80.8dB(A)
K_pA	3dB(A)
A-veid lydeffekt	L_wA : 91.8dB(A)
K_wA	3dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A)

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 60745:

Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi a_h = 3.38m/s^2
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av måtene verktøyet brukes og følgende eksemplene og andre

variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke bruken er forvaltes på en god måte.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Unngå å bruke verktøy i temperaturer på 10°C eller lavere.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

Sandpapir:

9

80 korning; 2

100 korning; 2

120 korning; 2

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

SYMBOLER BRUKSVEILEDNING

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen

Dobbelisolasjon

Advarsel

Bruk bekyttelsesbriller

Bruk støvmaske

Bruk hørselsvern

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

MERK: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

FORMÅLSMESSIG BRUK

Maskinen er beregnet til tørr sliping av tre, kunststoff, sparkelmasse og lakkerte overflater.

1. BYTTE STANDARD SANDPAPIR (Se Fig. A)

Fest sandpapiret på underlaget slik at dette dekkes helt. Kontroller at sandpapiret er parallelt med kantene og at støvoppsamlingshullene i underlaget og i sandpapiret står på linje og at sandpapiret er jevnt forselt over underlaget. Bruk aldri pussemaskinen uten sandpapir.

2. Å BRUKE

ST∅VAVSUGINGSADAPTEREN (Se Fig. B)

Plansliperen er utsyrt med en støvavsugingsadapt, som er laget for å samle opp støv. Sett inn støvadapteren i bakre støvutgang på plansliperen. Trekk i støvadapteren for å kontrollere at den er festet skikkelig på støvutgangen. Koble til slangen fra en støvsuger. Slå først på støvsugeren, deretter plansliperen. Når du stanser, slå først av plansliperen og deretter støvsugeren.

3. AV/PÅ-BRYTER

For å starte slipemaskinen, trykk ned beskyttelsesdekselet over bryteren i posisjon merket "I". For å stoppe slipemaskinen, trykk ned beskyttelsesdekselet i posisjonen merket "0".

4. HJ∅RNESLIPING

Slipemaskinen kan slipe helt inn til tre sider av bunnplaten, noe som gjør det lett å slipe hjørner og støpekanter.

5. SIRKELSLIPING

Slipemaskinen roterer med små sirkelbevegelser, noe som gjør at materialet blir effektivt fjernet.

Operer slipemaskinen med lange sveipende bevegelser over arbeidet og jevnt på tvers av trefiberretningen. For en finere finish, alltid bruk et finkornet sandpapir og beveg

slipemaskinen kun i sandkornretningen og aldri på tvers av trefibrene. Ikke tillat slipemaskinen å forbli i samme posisjon, hvis ikke vil den slipe bort for mye materiale og skape en ujevn overflate.

6. BYTT BASENE (Se Fig. C, D)

1) Fjern de 5 Phillips-hodeskruene som holder trekantbasen på plass.
2) Sett på trekantbasen ved å feste pussedelen til baseposisjonen.
3) Fest med 5 skruer.
4) Lignende prosess utføres når detaljert pussedel er endret til trekantet base.

7. MONTERE SANDPAPIRENE OG PUTENE (Se Fig. E)

Denne slipemaskinen har et enkelt løkkefestesystem for å bytte uten klemmer.

1) Koble fra slipemaskinen.
2) Legg sandpapiret (A) eller puten (3/4) i midten på basen. Legg sandpapiret (B) eller puten på linje med tuppen på basen (C).
3) Trykk arket eller puten på plass.
4) Trekk arket eller puten av for å fjerne den.

ADVARSEL: Hvis du ikke kobler fra slipemaskinen kan dette føre til utilsiktet starting som kan forårsake alvorlig personskade.

8. PUSSE MED BASEN (Se Fig. F)

Alltid hold slipemaskinen som vist i FigF. Flytt slipemaskinen i lange, feiende bevegelser over overflaten. Bruk lett trykk for pussing, polering og skrubbing. La slipemaskinen gjøre jobben. Sjekk alltid arbeidet. Denne slipemaskinen fjerner raskt materiale.

VIKTIG: Hvis du bruker for mye kraft vil slipemaskinen gå tregere og du får et dårligere resultat.

AREIDSTIPS FOR EKSENTERSLIPER

Dersom verktøyet blir for varmt, kjør den uten belastning i 2-3 minutter for å kjøle den ned. Sørg alltid for at arbeidstykket holdes fast eller fastspennes for å hindre bevegelser. Enhver bevegelse av materialet kan påvirke kvaliteten på slipearbeidet.

Start slipemaskinen før du begynner å slipe og skru den av etter at du har sluttet å slipe. For best resultat, slip tre i treets fiberretning.. Ikke start slipingen uten å ha tilpasset sandpapiret.

Ikke la sandpapiret slites vekk da dette vil ødelegge bunnplaten. Garantien dekker ikke bunnplatens slitasje.

Bruk grovt sandpapir til å slipe grove overflater, medium sandpapir for glatte overflater og fint sandpapir for finpussen. Om nødvendig, gjør en test på et restmateriale.

Bruk kun sandpapir av god kvalitet.

Sandpapiret bestemmer slipeeffekten, ikke hvor mye kraft du bruker på verktøyet.

Overdreven kraft vil redusere slipeeffekten og kan forårsake overbelastning av motoren.

Regelmessig utskifting av sandpapir vil sørge for at slipeeffekten stadig er best mulig.

VEDLIKEHOLD

Ta ut støpselet fra stikkontakten før du foretar justeringer, service eller vedlikehold.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet.

Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

Hvis den medfølgende ledningen er beskadiget må den erstattes av produsenten, serviceagenten eller andre kvalifiserte personer for å unngå risiko.

MILJÖVERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler

avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Erklærer at produktet,

Beskrivelse WORX Eksentersliper

Type WX646 WX646.1

(645-649-betegner maskin, angir

Eksentersliper)

Funksjoner Fjerne overflatematerialer med et slipemiddel

Funksjoner Fjerne overflatematerialer med et slipemiddel

Personen som er autorisert til å utarbeide den tekniske filen,

Navn: Russell Nicholson

Adresse: Positec Power Tools (Europe)

Kvalitetssjef POSITEC
