MANUAL DE UTILIZARE Unlimited Zoo BBS1ZOO BOSCH

Vă rugăm să păstraţi instrucţiunile de utilizare. În cazul predării aspiratorului unei terţe persoane, vă rugăm să înmânaţi totodată şi instrucţiunile de utiliza- re. Utilizare conform destinaţiei Acest aparat este rezervat în exclusivitate uzului me- najer şi domeniului casnic. Acest aparat este adecvat pentru o utilizare până la o înălţime de maxim 2000 de metri deasupra nivelului mării. Pentru a evita accidentele sau daunele, aspiratorul nu trebuie folosit pentru: aspirarea oamenilor sau animalelor. aspirarea următoarelor: − substanţe nocive, ascuţite, fierbinţi sau incande- scente. − substanţe umede sau lichide. − substanţe şi gaze uşor inflamabile sau explozive. − cenuşă, funingine din sobe de teracotă şi instalaţii de încălzire centrală. − toner din imprimante şi copiatoare. Instrucţiuni de siguranţǎ Acest aspirator corespunde re- gulamentelor recunoscute ale tehnicii şi dispoziţiilor de se- curitate în vigoare. Aparatul poate fi folosit de co- pii începând cu vârsta de 8 ani şi de persoane cu dizabilităţi fizice, senzoriale sau men- tale sau fără experienţă şi / sau cunoştinţe, dacă acestea sunt supravegheate sau au fost instruite asupra folosirii în siguranţă a aparatului şi au înţeles pericolele care pot re- zulta. Copiii nu au voie să se joace cu aparatul. Curăţarea şi întreţinerea curentă efectuată de utiliza- tor nu sunt permise copiilor dacă nu sunt supravegheaţi. Pungile din plastic şi foliile nu trebuie lăsate la îndemâna copiilor mici şi trebuie elimi- nate în mod ecologic. >= Pericol de asfixiere! Utilizarea corectă Depozitaţi şi încărcaţi aparatul numai în spaţii interi- oare. Nu expuneţi aparatul unor temperaturi de sub 0 °C şi de peste 40 °C. Nu utilizaţi niciodată aparatul fără recipientul pentru praf, filtrul de protecţie a motorului şi filtrul de eva- cuare. >= Aparatul poate fi deteriorat! Evitaţi aspirarea cu duza şi tubul în apropierea capu- lui. >= Pericol de rănire! Nu folosiţi cablul de încărcare dacă acesta este dete- riorat, ci înlocuiţi-l cu un cablu de încărcare original. Pentru a deconecta cablul de încărcare de la priza de alimentare electrică, nu trageţi de cablu, ci de ştecherul acestuia. Nu trageţi şi nu striviţi cablul de încărcare peste mu- chii ascuţite. Înainte de a realiza orice fel de lucrări la aspirator, deconectaţi aparatul, respectiv separaţi-l de la cablul de încărcare şi de la reţeaua de alimentare cu energie electrică. Nu puneţi în funcţiune un aspirator defect. Dacă există o defecţiune, deconectaţi aparatul, re- spectiv separaţi-l de la cablul de încărcare şi de la reţeaua de alimentare cu energie electrică. Pentru a evita pericolele, reparaţiile şi schimbarea de piese la aspirator sunt permise numai unităţilor ser- vice autorizate. În următoarele cazuri, aparatul trebuie scos imediat din funcţiune şi este necesară contactarea unităţii ser- vice autorizate: − dacă aţi aspirat accidental lichide sau dacă lichidul a pătruns în interiorul aparatului − dacă aparatul a căzut şi s-a defectat. Protejaţi aspiratorul de influenţele atmosferice, umidi- tate şi surse de căldură. Nu aşezaţi pe filtru materiale inflamabile sau care conţin alcool (saci de filtrare, filtre de protecţie a mo- toarelor, filtre de evacuare etc.). Aspiratorul nu este adecvat pentru utilizare pe şantier. =>Aspirarea de moloz poate provoca deteriorarea apa- ratului. Opriţi aspiratorul atunci când nu aspiraţi. O durată de execuţie mult mai scurtă după încărcare indică faptul că bateria sa terminat. >= Scoateţi bateria utilizată din dispozitiv și aruncaţi-o în siguranţă. Ambalajul protejează aspiratorul împotriva deteriorării pe timpul transportului. Din acest motiv, vă recomandăm să păstraţi ambalajul în scopuri de trans- port.37 Acumulatori Li-Ion Citiţi toate indicaţiile de avertizare şi instrucţiunile. >= Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incen- dii şi/sau răniri grave. Păstraţi toate instrucţiunile şi indicaţiile de siguranţă în vederea unei utilizări ulterioare. Aceste instrucţiuni de siguranţă sunt valabile numai pentru acumulatorii Li-Ion Bosch! >= Numai bateriile "Power for ALL" sunt potrivite pentru aceste dispozitive. Nu deschideţi acumulatorul. >= Există pericol de scurtcircuit. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. >= Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. >= Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Vaporii pot irita căile respi- ratorii. În cazul în care acumulatorul este defect, din acesta se scurge lichidul care umezeşte obiectele învecinate. Verificaţi componentele afectate. >= Curăţaţi-le sau, dacă este necesar, schimbaţi-le. Folosiţi acumulatorul numai împreună cu produsul dumneavoastră Bosch. >= Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. >= Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Vaporii pot irita căile respi- ratorii. Utilizaţi numai bateriile corespunzătoare din aparatul dvs. electric. >= Folosirea altor baterii poate cauza răniri sau incendii. Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. >= Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. >= Lichidul scurs din acumulator poate duce la iritaţii ale pielii sau la arsuri. Indicaţii privind transportul Acumulatorii litiu-ion din dotarea aparatului sunt în con- formitate cu cerinţele reglementării privind transportul de mărfuri periculoase. Acumulatorii pot fi transportaţi pe drumurile publice de către utilizator fără aplicarea de obligaţii suplimentare. În cazul expedierii de către un terţ (de exemplu, transport aerian sau prin intermediul unei companii de transport), trebuie să fie respectate anumite cerinţe privind ambalajul şi marcajul. Pentru aceasta, în cazul pregătirii mărfurilor de trimis, trebuie să apelaţi la un expert în mărfuri periculoase. Indicaţii privind eliminarea ecologică Aspiratoarele, acumulatorii, accesoriile şi ambalajele trebuie reciclate în mod ecologic. Nu eliminaţi aspiratoarele şi acumulatorii/bateriile împreună cu deşeurile menajere! Ambalaj Ambalajul protejează aspiratorul împotriva deteriorării pe timpul transportului. Ambalajul este fabricat din materiale ecologice şi este de aceea re- ciclabil. Predaţi materialele de ambalaj care nu mai sunt necesare la punctele de colectare a deşeurilor. Aparat scos din uz Aparatele vechi conţin materiale care pot fi revalo- rificate. De aceea predaţi aparatul dumneavoastră, scos din uz, magazinului comercial, respectiv unui centru de reciclare pentru revalorificare. Vă rugăm să solicitaţi informaţii privind modalităţile actuale de reciclare a ambalajelor şi aparatelor scoase din uz la un magazin de specialitate sau la administraţia comunală din localitatea dumneavoastră.38

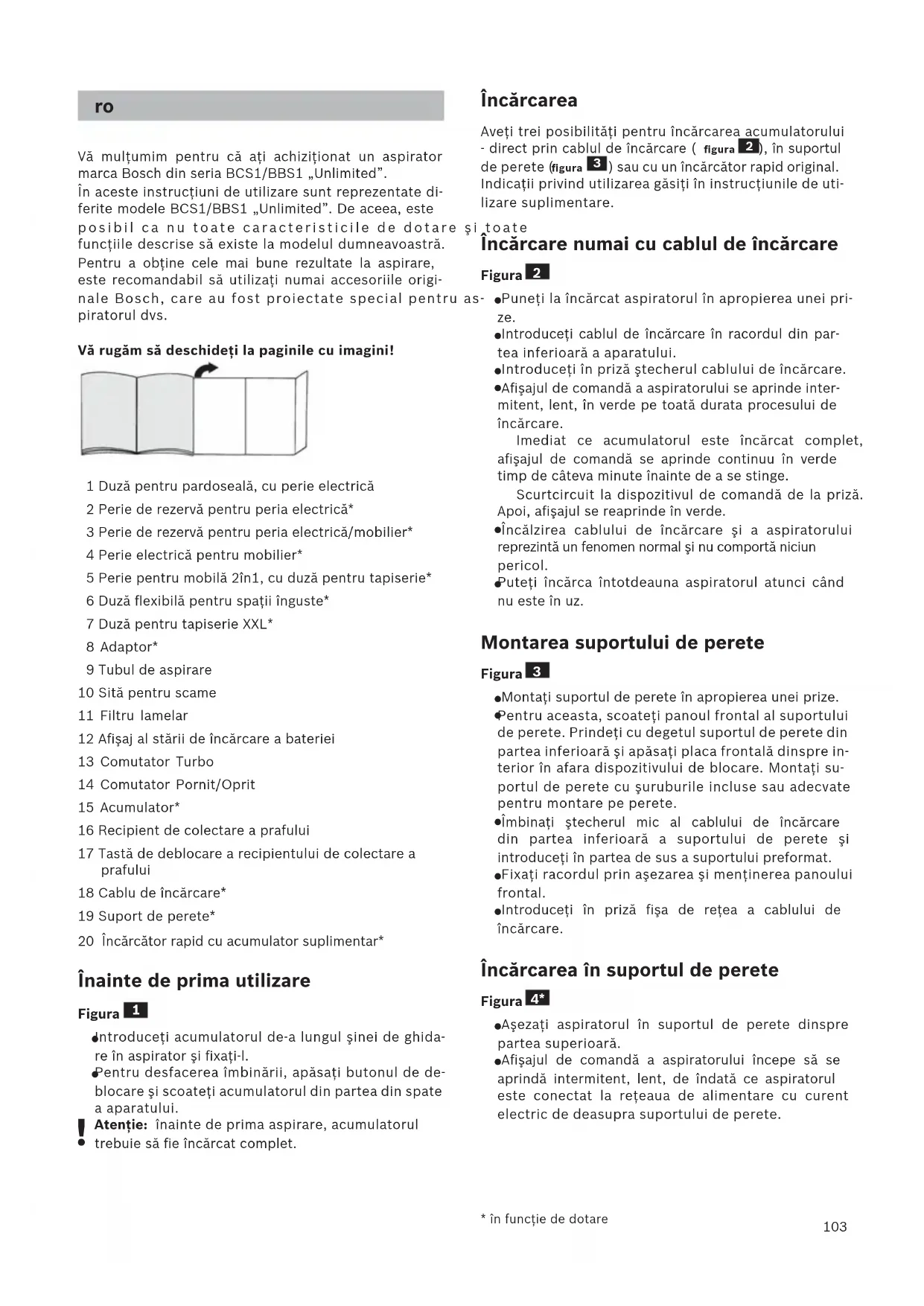

• в зависимости от комплектации103 Vă mulţumim pentru că aţi achiziţionat un aspirator marca Bosch din seria BCS1/BBS1 „Unlimited”. În aceste instrucţiuni de utilizare sunt reprezentate di- ferite modele BCS1/BBS1 „Unlimited”. De aceea, este posibil ca nu toate caracteristicile de dotare şi toate funcţiile descrise să existe la modelul dumneavoastră. Pentru a obţine cele mai bune rezultate la aspirare, este recomandabil să utilizaţi numai accesoriile origi- nale Bosch, care au fost proiectate special pentru as- piratorul dvs. Vă rugăm să deschideţi la paginile cu imagini! 1 Duză pentru pardoseală, cu perie electrică 2 Perie de rezervă pentru peria electrică* 3 Perie de rezervă pentru peria electrică/mobilier* 4 Perie electrică pentru mobilier* 5 Perie pentru mobilă 2în1, cu duză pentru tapiserie* 6 Duză flexibilă pentru spaţii înguste* 7 Duză pentru tapiserie XXL* 8 Adaptor* 9 Tubul de aspirare 10 Sită pentru scame 11 Filtru lamelar 12 Afişaj al stării de încărcare a bateriei 13 Comutator Turbo 14 Comutator Pornit/Oprit 15 Acumulator* 16 Recipient de colectare a prafului 17 Tastă de deblocare a recipientului de colectare a prafului 18 Cablu de încărcare* 19 Suport de perete* 20 Încărcător rapid cu acumulator suplimentar* Înainte de prima utilizare Figura

Introduceţi acumulatorul de-a lungul şinei de ghida- re în aspirator şi fixaţi-l.

Pentru desfacerea îmbinării, apăsaţi butonul de de- blocare şi scoateţi acumulatorul din partea din spate a aparatului.

Atenţie: înainte de prima aspirare, acumulatorul trebuie să fie încărcat complet. Încărcarea Aveţi trei posibilităţi pentru încărcarea acumulatorului - direct prin cablul de încărcare ( figura

), în suportul de perete ( figura

) sau cu un încărcător rapid original. Indicaţii privind utilizarea găsiţi în instrucţiunile de uti- lizare suplimentare. Încărcare numai cu cablul de încărcare Figura

Puneţi la încărcat aspiratorul în apropierea unei pri- ze.

Introduceţi cablul de încărcare în racordul din par- tea inferioară a aparatului.

Introduceţi în priză ştecherul cablului de încărcare.

Afişajul de comandă a aspiratorului se aprinde inter- mitent, lent, în verde pe toată durata procesului de încărcare. Imediat ce acumulatorul este încărcat complet, afişajul de comandă se aprinde continuu în verde timp de câteva minute înainte de a se stinge. Scurtcircuit la dispozitivul de comandă de la priză. Apoi, afişajul se reaprinde în verde.

Încălzirea cablului de încărcare şi a aspiratorului reprezintă un fenomen normal şi nu comportă niciun pericol.

Puteţi încărca întotdeauna aspiratorul atunci când nu este în uz. Montarea suportului de perete Figura

Montaţi suportul de perete în apropierea unei prize.

Pentru aceasta, scoateţi panoul frontal al suportului de perete. Prindeţi cu degetul suportul de perete din partea inferioară şi apăsaţi placa frontală dinspre in- terior în afara dispozitivului de blocare. Montaţi su- portul de perete cu şuruburile incluse sau adecvate pentru montare pe perete.

Îmbinaţi ştecherul mic al cablului de încărcare din partea inferioară a suportului de perete şi introduceţi în partea de sus a suportului preformat.

Fixaţi racordul prin aşezarea şi menţinerea panoului frontal.

Introduceţi în priză fişa de reţea a cablului de încărcare. Încărcarea în suportul de perete Figura

Aşezaţi aspiratorul în suportul de perete dinspre partea superioară.

Afişajul de comandă a aspiratorului începe să se aprindă intermitent, lent, de îndată ce aspiratorul este conectat la reţeaua de alimentare cu curent electric de deasupra suportului de perete.

• în funcţie de dotare104

Afişajul de comandă a aspiratorului se aprinde in- termitent, în verde pe toată durata procesului de încărcare. Imediat ce acumulatorul este încărcat complet, afişajul de comandă se aprinde continuu în verde timp de câteva minute înainte de a se stinge. Scurtcircuit la dispozitivul de comandă de la priză. Apoi, afişajul se reaprinde în verde.

Încălzirea cablului de încărcare şi a aspiratorului reprezintă un fenomen normal şi nu comportă niciun pericol.

Puteţi încărca întotdeauna aspiratorul atunci când nu este în uz. Încărcare cu încărcătorul rapid*

Pentru încărcarea cu încărcătorul rapid, acumula- torul trebuie să fie scos din aparat.( figura

Pentru modul de funcţionare a încărcătorului rapid, vă rugăm să consultaţi instrucţiunile de utilizare an- exate. Timp de încărcare Timpul de încărcare poate varia în funcţie de starea de încărcare, de temperatura şi de uzura bateriei. Pentru un acumulator Bosch Power for ALL, 3,0 Ah Cu cablu de încărcare sau suport de perete (80%) aproximativ 4 h Cu cablu de încărcare sau suport de perete (100%) aproximativ 5 h Cu încărcătorul rapid de la Bosch consultaţi instrucţiunile încărcătorului rapid Montarea aparatului Figura

Introduceţi şi fixaţi tubul de aspirare pe tubul aspira- torului.

Pentru a elibera tubul de aspirare, apăsaţi butonul de deblocare şi scoateţi tubul de aspirare de jos Figura

Introduceţi şi fixaţi tubul de aspirare în duza pentru pardoseală.

Pentru a elibera duza pentru pardoseală, apăsaţi bu- tonul de deblocare şi trageţi tubul de aspirare din duza pentru pardoseală. Aspirarea Figura

Aspiratorul poate fi activat şi dezactivat prin apăsarea comutatorului de pornire/oprire de pe mâner în direcţia săgeţii. În timpul funcţionării, afişajul de comandă se aprinde în verde. Figura

În timpul funcţionării, poate fi pornită suplimentar funcţia Turbo prin apăsarea în direcţia săgeţii a comu- tatorului Turbo de pe aspirator. Afişajul de comandă se aprinde intermitent, rapid, în verde. Timpul de funcţionare Ca orice acumulator Li-Ion, şi acumulatorul Power for ALL este, de asemenea, supus unei uzuri naturale. În timp, capacitatea acumulatorului scade şi prin urmare, scade şi timpul de funcţionare. Acesta este un proces natural de uzură şi nu este rezultatul unui material, re- spectiv al unui defect de fabricare sau o defecţiune. Pentru un acumulator Bosch Power for ALL, 3,0 Ah Într-o treaptă normală, cu accesorii care nu sunt electrice, pentru curăţarea pieselor de mobilier etc. Până la 60 min. Într-o treaptă normală, cu duză electrică pentru pardoseală, pentru activităţi normale de curăţare Până la 45 min. În treapta Turbo, cu duză electrică pentru pardoseală şi pentru activităţi solicitante de curăţare Până la 7 min. Cu toate acestea, urmatoarele măsuri pot întârzia uzu- ra naturală:

Încărcarea acumulatorului doar în intervalul de temperatură cuprins între 0 °C şi 45 °C.

Depozitarea acumulatorului doar în intervalul de temperatură cuprins între -20 °C şi 50 °C.

Depozitarea pe o perioadă mai lungă de timp a acu- mulatorului complet încărcat sau complet descărcat.

• în funcţie de dotare105 Figura

Aspirarea cu accesorii suplimentare Introduceţi duzele pe tubul de aspirare sau pe tubul aparatului, în funcţie de necesităţi: a) Duza pentru spaţii înguste, utilă în aspirarea locurilor înguste şi colţurilor etc. b) Peria pentru mobilă 2în1, cu duză pentru tapiserie, pentru aspirarea ramelor de fereastră, a dulapurilor, a pieselor de mobilier etc.

După folosire, aşezaţi duza pentru locuri înguste şi peria pentru mobilă 2în1, cu duză pentru tapiserie din nou în suportul pentru accesorii. După încheierea lucrului

După aspirare, deconectaţi aparatul. Figura

Golirea recipientului de colectare a prafului Pentru a obţine un rezultat bun al aspirării, recipientul de colectare a prafului trebuie golit după fiecare aspi- rare, însă cel mai târziu atunci când praful din recipient a ajuns la nivelul marcajului. Se recomandă să nu umpleţi recipientul de colectare a prafului peste marcaj, deoarece acest lucru cauzează un grad ridicat de murdărire a filtrului. La golirea recipientului de colectare a prafului, controlaţi întotdeauna şi gradul de murdărire al unităţii de filtrare şi, dacă este necesar, curăţaţi-o conform instrucţiunilor privind întreţinerea filtrului.

Atenţie: curăţarea filtrului este posibilă numai cu aparatul oprit. Nu aspiraţi niciodată fără unitatea de filtrare. Figura

Deblocaţi recipientul de colectare a prafului cu aju- torul tastelor de deblocare şi scoateţi-l din aparat. Figura

Extrageţi unitatea de filtrare din recipientul de colec- tare a prafului

Goliţi recipientul de colectare a prafului. Figura

Îndepărtaţi murdăria eventuală existentă sub orifi- ciul de evacuare.

Introduceţi unitatea de filtrare în recipientul de colectare a prafului, acordând atenţie poziţiei corec- te.

Introduceţi recipientul de colectare a prafului în aparat şi fixaţi-l până când se aude zgomotul carac- teristic.

Atenţie: dacă la introducerea recipientului de colectare a prafului sesizaţi rezistenţă, vă rugăm să verificaţi dacă filtrul este complet şi aşezarea corectă a unităţii de filtrare şi a recipientului de colectare a prafului. Întreţinerea filtrului Filtrul trebuie curăţat la intervale regulate pentru ca aspiratorul să funcţioneze optim.

Vă rugăm să deconectaţi aparatul pentru a curăţa filtrul.

Atenţie: curăţarea filtrului este posibilă numai cu aparatul oprit.

Extrageţi recipientul de colectare a prafului din apa- rat. Figura

Extrageţi unitatea de filtrare din recipientul de colectare a prafului. Figura

Curăţarea filtrului lamelar

Pentru curăţarea filtrului lamelar, rotiţi butonul de cel puţin 3 ori cu 180°.

Apoi, scoateţi filtrul lamelar din unitatea externă a filtrului şi îndepărtaţi murdăria. Vă recomandăm curăţarea filtrului lamelar înainte de fiecare golire a recipientului de praf. Figura

Curăţaţi prin batere a filtrului lamelar În caz de murdărire accentuată, filtrul lamelar poate fi chiar bătut uşor pentru a fi golit.

Pentru aceasta, scoateţi filtrul lamelar din unitatea externă de filtrare şi curăţaţi prin batere deasupra unui coş de gunoi.

Astfel, filtrul lamelar poate fi utilizat din nou imediat după curăţare.

Atenţie: nu este permisă spălarea filtrului lamelar. Figura

Extrageţi unitatea de filtrare din recipientul de colecta- re a prafului. Figura

a) De regulă, este suficient ca sita de filtrare să fie uşor scuturată sau bătută la golirea recipientului de praf, pentru ca posibilele particule de murdărie să se desprindă. b) Dacă nu este suficient, folosiţi o lavetă uscată pentru a îndepărta particulele de murdărie de pe suprafaţă. Figura

Introduceţi filtrul lamelar în unitatea externă de fil- trare şi fixaţi-l prin rotire în sens invers acelor de ceasornic.

Introduceţi unitatea de filtrare în recipientul de colectare a prafului acordând atenţie poziţiei corec- te. Introduceţi recipientul de colectare a prafului în aparat şi fixaţi-l până când se aude zgomotul carac- teristic. Figura

• în funcţie de dotare106 Curăţarea duzei pentru pardoseală Înainte de fiecare lucrare de întreţinere, deconectaţi aspiratorul, respectiv deconectaţi-l de la cablul de încărcare. Figura 18* a) Deblocaţi peria rotativă prin rotire în sens invers acelor de ceasornic şi trageţi duza în lateral. b) Tăiaţi cu o foarfecă şi îndepărtaţi firele şi părul care s-au înfăşurat. c) Introduceţi peria rotativă pe partea laterală a tubului telescopic de ghidare în duză şi rotiţi în sensul acelor de ceasornic

Atenţie: duza pentru pardoseală trebuie să fie pusă în funcţiune numai cu peria cilindrică rotativă montată. Remedierea defecţiunii Problemă Remedierea erorii Aparatul nu funcţionează şi/sau nu este emis nici- un semnal de la indica- torul de stare a bateriei Asiguraţi-vă că acumula- torul este corect instalat şi/sau că este încărcat. Aparatul nu funcţionează şi/sau indicatorul de sta- re a bateriei se aprinde în roşu timp de 10 se- cunde. Bateria/aparatul se află la o temperatura prea mare/mică. Aşteptaţi până când bateria/ aparatul ajunge la o temperatură adecvată. Întreţinerea Înainte de orice curăţare a aspiratorului de mână, acesta trebuie deconectat şi separat de la cablul de încărcare. Aspiratorul şi accesoriile din material plas- tic pot fi întreţinute cu ajutorul unui produs obişnuit din comerţ pentru curăţarea materialelor plastice.

Atenţie: nu utilizaţi detergenţi abrazivi, produse de curăţare pentru articole din sticlă sau produse de curăţare universale. Nu scufundaţi niciodată aspira- torul în apă. Ne rezervăm dreptul la modificări tehnice. Afişaj al stării de încărcare a bateriei Starea de funcţionare Afişarea stării de funcţionare Modul normal Afişajul se aprinde în verde Modul Turbo Afişajul se aprinde inter- mitent, rapid, în verde Încărcarea acumulatoru- lui < 20% Afişajul se aprinde inter- mitent, lent, în roşu Acumulatorul este descărcat Afişajul se stinge Procesul de încărcare Afişajul se aprinde inter- mitent, lent, în verde Acumulatorul este încărcat complet Afişajul se aprinde în verde şi se stinge după aprox. 2 minute Protecţie la temperatură ridicată/scăzută Afişajul se aprinde în roşu şi se stinge după aprox. 10 secunde.
