RC declaram pe proprie raspundere cä produsul

Brennholzpalter (Maşina de despicat lemne de foc) ASP 10 TS (Numárul de série: 000001-020000)

este conform cu prederile dirctivelor numite mai sus cat si cerintelor alter reglementari aplicabile in vigoare: 2004/108/UE.

Ro. Au fost aplicate urmatoarele norme armonizate:

s Foljande passande normer har anvants:

Verificati dupa despachetare, daca continutul cartonului

estecomplete
si dacanu a fost deteriorat in timul transportului

Transmite i reclamatiile imediat comerciantului, furnizorului respectiv producatorului. Reclamatiile ulterioare nu se iau in considerare.

• 1 corpul aparatului

• 2 roata

• 1 brat de deserving - dreapta

• 1 pungă cu Šuruburi

• 1 placamesei

• 1 instructiune de folosire

• 1 brat de besoin - stanga

Sfat: Gresati inainte eclisele din tabla!

Montera manoverarmarna

Tips: Fetta in bindingsplatama i forvag, bade!

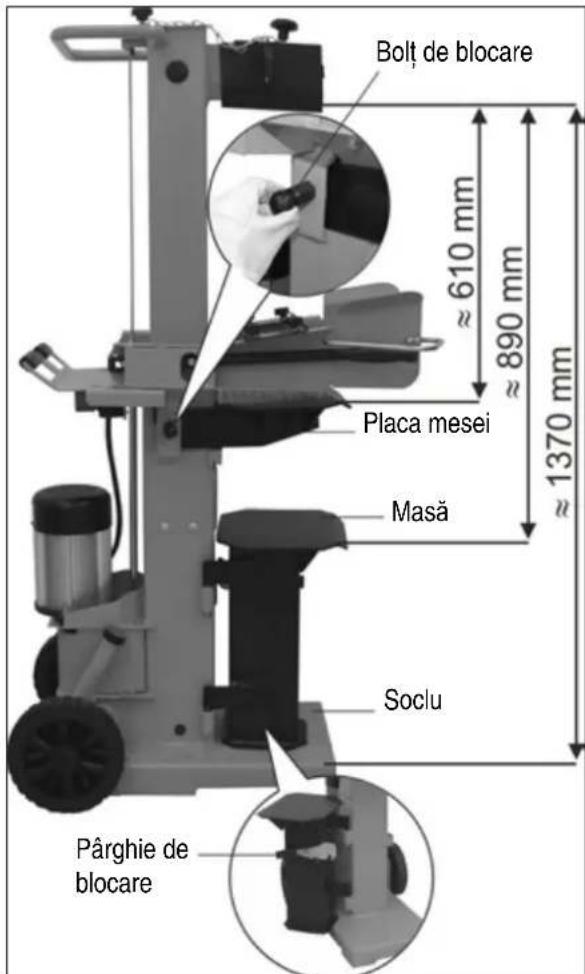

In poziţia de montare STL a disposiztie un bolt de blocare.

Montati plac mesei in cornierele de sustinere corespunzatoare.
Atentie ca boltul de blocare sa se fi blocat.

Bordsplatta montering

Este interzisa punerea in functiune a masinii inaintea citirii acestor instruciuni de folosire, a respectarii tuturor indicatilor si a montarii aparatului conform descricrii.

Păstrați instrucțiunile pentru UTILIZARI viitoare.

Cuprins

Declarataje de conformitate	1
Descrierea aparatului / PIEse de schimb	3
Volumul de livrare	6
Montarea	9
Simboluri 113
Utilizarea conform domeniului de aplicatajie specificat	114
Alte riscuri 114
Munca în siguranta 114
Instruţiani referitoare la transport	115
Amplasarea	115
Punerea în functiune	115
Lucrul cu mașina de despicat lemne	116
Intreținerea și curățarea	118
Date tehnice 120
Defecțuri positibile 120
Garantia 120

Simbolurile aparatului

Inaintea puneri in functiune, citi ci respectati instructiunile de folosire si cele de siguranta.

Atentie!

Inaintea inceperii lucrarilor de reparatie, intretinere si curatire, trebuie oprit motorul si scos stecarul din priza.

Pericol de taiere sistrivire; nu atingeti niciodata zonele periculoase cand se misca pana de despicare.

Nu indepartati niciodata cu mana un bustean blocat in pana de despicare.

Stationarea in raza de actiene a masinii este permisa exclusiv operatorului. Tineti personele neimplicate, dar si animalele in afara zonei de pericol (distanta minimă 5 m).

In timpul lucrului, purati vizieră de protectie pentru a va proteja fața impotrivă schijelorși al spanului.

In timpul lucrului, purati manusi de protectie pentru a va proteja mainile impotrivaca schijelor si spanului.

In timpul lucrului, puratai incaltaminte de protectie pentru a proteja piciorul de bustenii care cad.

Pasta ria ordinea la locul dvs. de muncá! Dezordinea poate cauza accidente.

Uleiul este inflamabil si poate exploda. Sunt interzise fumatul si focul beschis.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisa scurgerea uleiului vechi in pamant sau amestecarea acestua cu deseurile.

Este interzisa indepartarea sau modificare dispositivelor de protectie si siguranta.

Atentie intotdeauna la miscarea impingatorului de bustean.

In timpul despicarii, fixa bine piesa de prelimucrat cu ghearà de strangere.

Atentie la directia de rotatie a motorului (vezi sageata motorului), deoarece functionarea cu directia de rotatie gresita deterioreza pompa de ulei. (vezi „Punerea in functiune")

Simboluri aparat / ambalaj

Aparatele electrice nu se aruncă cu resturile menajere.
Aparatele, accesoriile si ambalajul se revalorifică intrun mod care protejează mediu inconjurator.

Conform Directivei Europene 2002/96/UE referitoare la aparatele electronice si electrotehnice vechi, aparatele electrice care nu mai pot fi utilize ttrebuie colectate separat si reciclate in mod ecologic.

Simbolorile din instruţiunile de folosire

Pericol iminent sau situatie periculoasa. Nerespectarea acestor indicati poate cauza accidentari sau daune materiale.

Indicatii importante privind utilizarea competenta. Nerespectarea acestor indicati poate duce la perturbati.

Instructiuni de folosire. Aceste indicatorii va ajută sa folositi in mod optim toutes functiile.

Montarea, folosirea si intretinerea. Aici vi se explicá exact, ce aveti de facut.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea masinii de despicat lemne de foc este permisa exclusiv pentru despicarea lemnelor.
• Doar lemnul tāiat drept se preteazā pentru maṣina de despicat lemne de foc.
• Bucătile de metal (cuie, etc.) trebuie neapărat indepărtate din materialul ce urmează să fie despicat.
• Prin folosirea conform domeniului de aplicatie specificat se intelege si respectarea conditilor de folosire, intretinere si reparatie, impuse de producator, si respectarea masurilor de siguranta prevazute in instrutiuri.
• Orice alt mod de utiliser este considerat a nu fi in conformitate cu domeniul de aplicatie specificat. Producatorul nu raspunde de pagubele rezultate astfel - riscul si-l asumă in exclusivitate utilizatorul.
• Modificari arbitrare ale masinii de despicat lemne de foc exclud raspunderea producatorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizes area sintretinerea aparatului este permisa doar personelare care cunosc aparatul sunt informate in legatura cu pericolele. Lucrareile de reparati pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Altere riscuri

In ciuda utilizari corecte si a respectarii tuturor masurilor de protectie in vigoare, mai apar alte riscuri datorita constructiei conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Mâurile de siguranta“, „Utilizarea conformă domeniului de aplicatie specificat destinatiei" si instruetiunile de folosire in totalitate.

Atentia si precautia diminuează riscul accidentarii personelor si riscul pagubelor materiale.

• Măsurile de siguranta ignore rate trecute cu vederea pot duce la ranirea utilizatorului sau la daunarea proprietăti.
• Prin neatentie, prin nerespectarea normelor de siguranta si prin utilizes area necorespunzatoare, cutitul de despicat mobil poate provoca leziuni la mana si degete.
• Periclitare datorata curentului electric in cazul utilizarii unor racorduri electricne necorespunzatoare.
• Atingerea unor parti sub tensiune la piese electrice beschise.
• Deteriorarea auzului datorita unor lucrari indelungate fara protejarea auzului.

Cu toate másurile de precautie luate mai pot rámâne niste riscuri, greu definibile.

Munca in siguranta

Prin urmare, inainteea puneriin functiune autilajului, ciiti si respectati indicatiile urmatoare si masurile de prevenire a accidentelor ale associetie dumneavoastras profesionale si indicatiile de siguranta, valabile in tara dumneavoastra, pentru a va feri pe dumneavoastra si pe altei de accidente.

Transmiteti masurile de siguranta tuturor personelor, care lucreazacu aceastamasin.
Pasta ratace instruanti de siguranta.

Lucrati cu precautie. Fiti atent, la ce faceti. Lucrati rational. Nu folositi aparatul, candi sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timpul folosirii aparatului poate conducie la'accidente serioase.
- Familiarizati-va cu acestutilaj innateea punerii lui in functiune, cu ajutorul instructiunilor de folosire.
- Nu utilizes aparatul pentru alte domenii de aplicatie, pentru care nu a fost conceput (vezi Utilizarea conform domeniului de aplicatie specificat si „Modul de lucru cu masina de despicat lemne pentru foc").
- Asigurati-vă stabilitateași mentineti-vă tot timul echilibrul.
- Asezati-vä in posizia de lucru, aflata in spatele impingatorului in zona manerului de comanda. Nu stati niciodata in sfera de actiune a penei de despicat.
- Nu stati niciodata in picioare pe masina.

In timpul lucruli purati

• ochelari sau masca de protectie
• manusi delucru
  eventual protectie a auzului
• incaltaminte de siguranta cu protectie din otel

Purtatimbracaminte delucropotrivita:
- nu purtai haine largi sai bijuterii (pot fi prinse de parrile mobile ale masinii)
- In perimetre de lucru al masinii, persona care o deserveste poartà raspunderea fata de alte persone.
- Copilor.si tinerilor sub 18 ani le este interzisă folosirea masinii.
- Păstrati copii la distanță de utilaj.
- Nu utilizati niciodata aparatul acolo, unde se afla personane neparticipante in apropriere.
- Păstrați ordinea la locul dvs. de muncă! Dezordinea poate cauza'accidente.
- Nu lasati niciodata aparatul nesupravegheat.
- Nu suprasolicitatei aparatul! Lucrati mai bine si mai sigur in intervalul de putere indicat.
- Folosiutilajul doar cu dispositivele de protectie complet si corect fixate si nu modificati nimic la masina, ce ar putea diminua siguranta.
- Este interzisă modificarea aparatului sau unor pârți ale acestuia.
- Nu lasati niciodata connectat aparatul cand este culcat pe o parte. Aparatul a fostdezvoltat exclusiv pentru operarea in poziţie verticală.
- Nu stropiti aparatul cu apă. (sursa de pericol curentul electric).
- Nu lasati masina in ploaiie sin lucrati in timpul ploii.
Depozitateo doar intr- un loc uscat si nu la indemana copilor.
- Opriti masina si scoateti stecarul din priza in timul:

lucrilarde reparatie
lucrilar de intretinere si curatire
lucrarilor de reparatie a avarilor
verificari cablului de racordare in timul operari pentru a constata dacă nu este sau deteriorat

• transportului

• in timpul pārsirii utilajului (si la intreruperi de scurtà durata)

• Verificati dacă masina nu prezintă cumva eventuale deteriorari:

• Inaintea utilizăriin continuare a aparatului, trebuie verificata cu grijafunctionarea ireprosabila si conforma

domeniului de aplicatie specificat a dispositivelor de protectie.

• Verificazioni dacà partile mobile funzioniazā ireprosābil, dacā nu sunt blocate sau dacā nu existā componente deteriorate. Verificazioni, dacā piesse sunt deteriorate sau defecte. Toate piesse trebuie montate corect si trebuie sā indeplineasca toate conditiile pentru o functiorare ireprosābilā.
  Dispositiviele de protectie defecte si alte parti deteriorate trebuie reparate sau inlocuite in mod competent de catre un atelier specializat autorizat, daca nu este prevazut altovea in instruetiunile de folosire.
• Autocolantele de siguranta deteriorate sau ilizibile trebuie inlocuite.

Siguranta electrica

Conductele de legatura se fixeazao conform IEC 60245 (H 07 RN-F) cu un diametre al conductorului de minimum 400V3 1,5mm^2 la o lungime a cablului pana la 10m
- Nu utilizzato niciodata cabluri de alimentare cu o lungime de peste 10m . Conductele de legatura lungi si subti r produc o cadere de tensiune. Motorul nu-si mai atinge randamentul maxim, funzioniarea aparatului este redusa.
- Fisele si dozele de connectare la cablurile electrice trebuie sa fie din cauciuc, PVC moale sau alt material termoplastic de aceeasi rezistentamecanica, sau acoperite cu acest material.
- Prizele caburilor electrice trebuie sã fie protejate impotrivastropirii cu apã.
- La fixarea conductei de legaturasigurati-va caceasta nu este turtita,indoitasi ca racordul cu stecar nu se umezeste.
- Cánd folosiţi un tambur pentru cabluri, desfășuratî complet cablul.
- Nu folositi cablul in scopuri care nu corespunde domeniului de aplicatie. Feriti cablul de caldura, de ulei si muchii ascutite. Nu folositi cablul pentru a trage stecarul din przyă.
- Verificati cu regularitate caburile prelungitoare 山 inlocui-le, daca sunt deteriorate.
- Nu atingeti un cablu de racordare avariat inainte de a-l deconnecta de la retea. Un cablu de racordare avariat poate provoca un contact cu piesele conducfoare de tensiune electrica.
- Nu folositi conducts de legatură defeche.
- Folosiţi in aer liber doar cabluri de prelungire autorizateși deci marcate corespunzător.
- Nu folositi legaturi electrice provizorii.
- Nu suntati si nu scoatei niciodata din functiune instalatiile de protectie.

Conectarea electrica respectiv reparati ale partinor elecrice ale masinii trebuie efectuate de catre un specialist electrician concessionat sau de catre unul din atelierele noastre de servicii pentru clients. Regulamentele locale privind mai ales maserile de protectie trebuie respectate.
Reparatiile altero parti ale masinii trebuie efectuate de catre producator Sau unul din atelierele noastre de servicii pentru clientsi.
Folosi doar把这些 originale. Folosirea alter把这些 piese de schimb poate duce la accidentarea utiliserului. Producatorul nu raspunde de daunelae astfel provocate.

Instructiuni referitoare la transport

Inaintea fiecarei schimbari a locului de amplasare si inaintea oricarui transport, deplasa ciutul de despicat in poziia cea mai joasa.

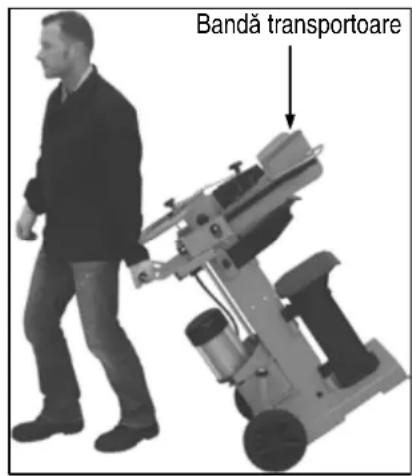

Pentru transport, prindeci cu o mana etrierul si basculati masina de despicat lemne uor spre dumneavoastr. In aceast pozitie, masina de despicat lemne poate fi transportata fara probleme.

Amplasarea

Avei grijca zone de lucru sa indeplineasca urmatoarele condiitii:

stabilà la alunecare
- plană
- fara pericol de impiedicare
luminozitate suficientă

! Nu operati masina in apropierea gazelor, canalelor de benzina sau a alterr materiale combustible.

Punerea in functiune

• Asigurati-vă,ă aparatul este montat conform indicatori.

• Verificati inainte de ficare'utilize:

• dacă conducțele de legătura nu au defecte (fisuri, tăieturi etc.)

Nuutilizaticabluridefecte
- dacă aparatul a suferit eventuale stricăciuni (vezi. "Lucrări in siguranta")
- dacà toate legāturile cu sürub sunt bine stranse
- dacă systemd hidraulic prezintă scurgeriei

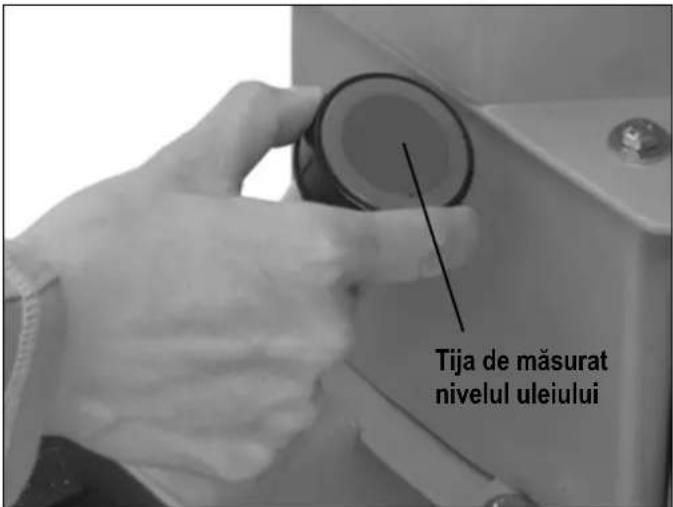

nivelul deulei

① Racordarea la retea

• Comparati tensiunea indicata pe placac de constructie cu tensiunea retelei si conectati aparatul la priza potrivita si prevazutara regulamentar.
  Utilizati cablu prelungitor cu diametu sufficient.
• Conectaţi aparatul printr-un comutator de protectie Fi (comutator de protectie impotrivă curentilor vagabonzi) 30 mA.

① Asigurarea

400V3\~ 16 A

① Pornirea / oprirrea

Inainte fiecarei utilizari, verificati modul de fonctionare al deconectorului (prin pornire si oprire).

Nu folosi aparate, la care comutatorul nu poate fi beschis siinchis. Comutatoarele defecttrebuie imediat reparate sauinlocuite de catre Serviciul pentru clienti.

Conectarea

Apasati butonul verde.

Oprirea

Apasati butonul rosu.

① Siguranta impotriva repornirii in cazul unei pene de curent (declan♂or la tensiune nula)

In cazul intreruperii curentului electric prin scoaterea stecherului sau datorita unei sigurante defecte etc., aparatul se opreste in mod automat. Pentru repornire se apasa din nou butonul verde de la comutatorul pornit/oprit.

Maşina de despicat lemne de foc cu 400 V 3~

Atentie la directia de rotatie a motorului

(vezi sageata motorului), deoarece functionarea cu directia de rotatie greşita deterioreaza pompà de uei.

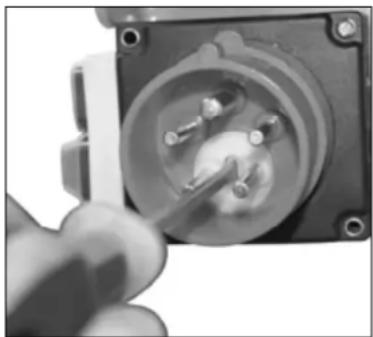

Verificareadirectieiderotation:

Porniti motorul; cutitul de despicat se deplaseaza automat in cea mai inaltata pozitie.
In cazul in care cutitul de despicat se afla deja in positia cea mai inalt: prindeti ambele brate de operare si apasati-le in jos; cutitul de despicat se deplaseaza in jos.
In cazul in care cutitul de despicat nu se deplaseaza dupa ce motorul a pornit, opriti motorul si modificati directia de rotatie.

Puteti schimba sensul de rotatie prin introducerea unei surubelnite inanta prevalutain acest sens din gulerul de protectie al stecarului si prin setarea sensului de rotatie corect printr-o miscare usoara spre stanga sau spre dreapta.

Sistemul hydraulic

• Nu operati niciodata masina in cazul unei periclitari datorate lichidului hidraulic.
• Asigurat-va cama sina si spatjul de lucru nu sunt patace cu ulei. Pericol de alunecare si de incendiu!
• Verificati regulat dacă este suficient ulei hidraulic in rezervor (vezi „Intretinereași ingrijirea“)

Cuprins: cca. 6 I

Lucrul cu maşina de despicat lemne

INDICATII DE SIGURANTA suplimentare

• Operarea masinii de despicat lemne de foc este permisa unei singure persone.
• Utilizarea masinii este permisa exclusiv personelor peste 18 ani care au citit si inteles instructiunile de'utilizare.
• Purtati echipamentele dvs. de protectie (masca de protectie, manusi, incaltamnte de siguranta) pentru a va proteja impotrivata posibilelor accidentari.
• Nu despicati niciodata busteni care contin cuie, sarma sau alte objeci.
• Lemnul deja despicat si splanurile creează un spatjiu de lucru periculos. Altfel există pericolul impiiedicarii, alunecarii sauc caederii. Pastrati intotdeauna ordinea in zona de lucru.
• Nu asezati niciodata mainile pe piesele mobile ale masinii. Păstrati distanta de siguranta fata de buştean, impingator si pana de despicare pentru a va proteja mainile de accidentare.
• Despiciati doar lemnele care corespund lungimii max. de prelimucare (1350 mm).
• Inaintea despicarii, verificati gresarea coloanei de despicare; aceasta trebuie sa fie gresata sufficient, pentru putea intra si ici fara probleme.

Cepot despica?

Dimensiunea buştenilor de despicat

Lungimea lemnului: max. 1350 mm

Diametrul lemnului: min. 120 - max. 400 mm

Diametrul lemnului este o valuare orientativă recomandata deoarece:

• lemnul subtire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Nu despicati busteni verzi. BuStenii uscati si depositati se despica mult mai usoi si nu cauzeaz atat de des griarea ca lemnul verde (ud).

Lemnèle dure au tendinla de a se sparge: lucrati cu cea mai atentie!

Deservirea

Deservirea cu douà maini

! Nu deserviti niciodata maşina de despicat lemne cu douà persone.
! Nu Blocati niciodata manerele de deservire (ghearar de strangere).

1. Apasati butonul verde de pornire. Asteptati cateva secunde, pentru ca motorul sa atinga numarul de rotatii final si sa se formeze presiune in pompa hidrulaica.

La temperaturi sub -5^ C, lasati sa mearga masina de despicat lemne cel putin 15 min. in regim de mers in gol, pentru ca uleiul sa se poata incalzi.

1. Puneti busteanul pe masa masinii de despicat.
   ① Prelucrata materialul de despicat numai in directia fibrei.
2. Tineti bine busteanul cu ghearele de strangere.
3. Apasati concomitant manerul de deserving in jos.

Impingatorul buşteanului apasa contra penei de despicare. Buşteanul este despicat.

1. Eliberati manerul sistasta de comanda, impingatorul busteanului se intoarce in pozita initiaIa.

Daca eliberati doar o singura maneta de deservire, cutitul de despicat se opreste.

Indicati speciale privind despicarea:

Pregatiri:

Preparati lemnul de despicat la dimensiunile maxime de prelucrare si aveti grijä, ca lemnul sa fie taiat drept.

Asezati lemnul pe despicatorul de lemne astfel incat sa nu constituiue un pericol pentru dumneavoastr (pericol de impiedicare).

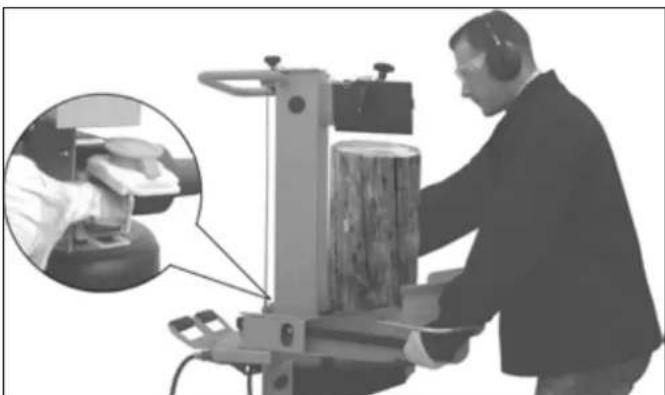

- Reglarea inaltimii cursei

In cazul unor bucăti de lemn mai scurte, puteti creste randamentul de lucru prin scurtarea returuluicutitului de despicat.

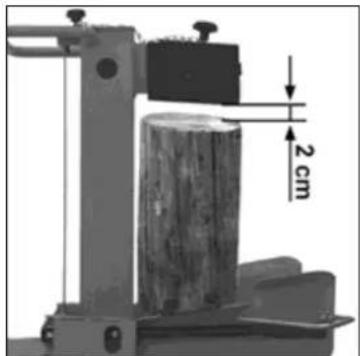

1. Puneti buşteanul pe masa de despicat Şi aduceti cuṭītul de despicat, prin apásarea in jos a ambelor manete de deservire, până la cca. 2 cm de buştean.

1. Eliberati o maneta de deservire pentru ca cuțitul de despicat sa rămână in această poziţieși opriti aparatul.

1. Scoateş stecarul din przyă.

2. Eliberati s i a doua manetà de deservire.

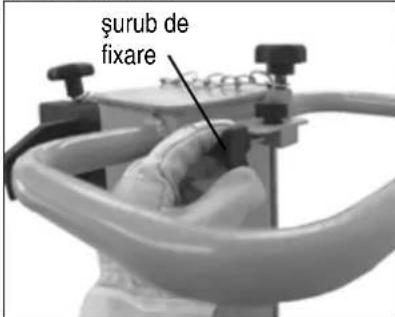

3. Reducei returul la bara atasata lateral prin fixarea surubului de fixare la inaltmea necessitiesa.

Reglarea inaltimii mesei

Pozitia superioara a placi mesei: 610 mm.

Pozitjia mijlocie a mesei: 890 mm.

Pozitia inferioroarà a soclui: 1370 mm.

1. Despicati busteni mai mici de 590 mm pe placà mesei. Asigurat placà mesei cu ajutorul bolțului de blocare. (Bolțul de blocare intră in alezajul placii).
2. Despicati busteni mai mici de 870 mm pe masa. Desfaceti inainte boltul de blocare si extrageti plac mesei.
3. Despicati buştenii mai mici de 1350 mm pe soclu.
   In prealabil, apasati in jos pârghia de blocare Şi rabataşi masa in lateral.

- Ajustarea crucii de despicat:

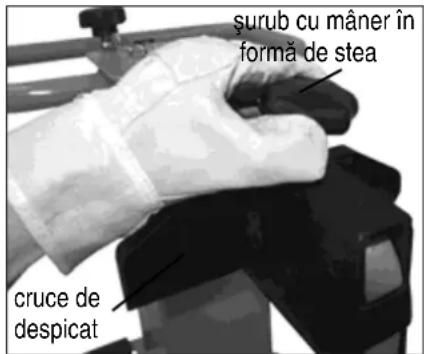

1. Deşurubăti surubul cu帽子 in forma de stea.

2. Impingeti crucea de despicat in poziţia corectă (Surubul cu maner in forma de stea se afla deasupra alezajului dincutitude despicat).

3. Insurubati din nou bine surubul cu maner in forma de stea.

- Despicarea lemnului scurt:

1. Pozitia superioară a placii mesei.
2. Puneti busteanul pe plac mesei masinii de despicat.
3. Tineti bine buşteanul cu ghearele de strangere.

Prelucrati materialul de despicat numai in directia fibrei.

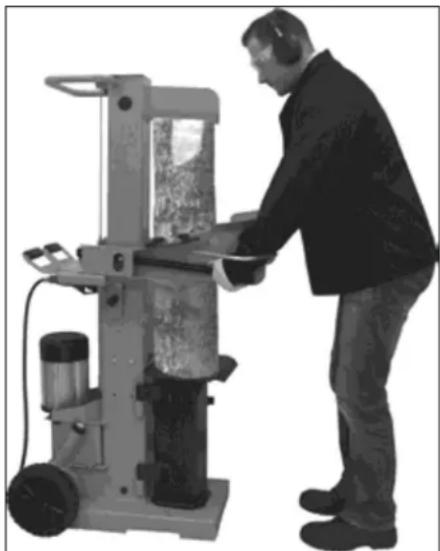

- Despicarea lemnului lung:

1. Pozitia din mijloc a mesei sau positia inferioara a socului.
2. Demontata crucea de despicat.
3. Puneti buşteanul pe masa sau pe sociul masinii de despicat.

① Perturbatii posibile la despicarea lemnelor lungi:Materialul nu este despicat, se intepeneiste pe cutitul de despicat fiind ridicat in sus la retur.

In acest caz, procedati dupa cum urmeaz:

1. Opriti aparatul.
2. In functie de lungimea de despicat ramasa a busteanului, fixati placamesei in positia de sus sau masa in positia de milloc.
3. Porniti aparatul si continuati procesul de despicare.

Nu despicati niciodata doi busteni in acelasi proces de lucru.
Nu completati tau inlocui niciodata lemnul in timpul procesului de lucru.
① Nu forata niciodata despicarea unui buştean prin mentinerea impingerii temp de mai multe secunde. Acest lucru poate cauza deteriorarea masinii.
Positioniatti buşteanul din nou pe cadrul principal Şi repeatai procesul de despicare sau dati buşteanul la o parte.

Cum se eliberează un buştean blocat?

Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul si scoateti fişa de bujie.

2. Nu indepáratai niciodata buştenii blocati cu mainile.

3. Miscati cu atentie buşteanul incoace Şincolo folosind o rangă, pentru ca buşteanul să se poata desprinde. Nu deterioratori coloana de despicat!

La eliberare, nu loviti busteanul blocat cu ciocanul si nu tineti mainile sub el.
! Nu taiati niciodata cu ferastraul buşteanul blocat pentru a-l elibera.
Nu rugati o a doua persona sa va ajute.

- Sfársitul lucrului:

Aduceti cutilut de despicat in pozitia dejos (stare retrasa).
Eliberati maneta de deservire.
Opriţi aparatul Şi scoateşi fişa de alimentare din priză.
Respectati instruetiune de intretinere si ingrijire.

Intreinerea si curataea

Inainte de intretnerea si curataea

• deconectati masina
• scoateti stecherul

Puratai manusi de protecijie pentru a evita accidentarea mainilor.

Dispositiviele de siguranta demontate pentru executarea lucrarilor de intretnere si curatare, trebuie montate la loc in mod regulamenter si trebuie verificate in mod obligatoriu.

Utilizati numai PIESE originale. Alte PIESE pot produce pagube si accidentari imprevizibile.

Atentie ca dupa executarea lucrarilor de intretnere si reparatie sa indepartati din nou toate uneltele si cheile.

Executarea alterl lucrari de intreinere si curatare, decat cele descrie in acest capitol, este permisa doar serviciului pentru clienti.

Pentru a asigura outilizare de lunga durata s fiabil a aparatului dumneavoastr, executati la intervale regulate urmatoarele lucrari de intreinere.

Pentru a pastra capacitatea de fonctionare a masinii de despicat lemne, respectati urmatoarele:
Curata bine masina dupa ficare utilizezare.
- Inlocuiti piesele uzate sau defecte.
- Verificati etanseitatea capacului rezervorului si a conducteler de carburant.
- Indepartati rezidurile de rasini.
Lubriati pistonul in mod regulat cu un ulei ecologic pulverizat.
- Verificati la intervale regulate conductele hidraulice si furtunurile pentru a constata dacă sunt etanse si rezistente.
- Verificazioni montarea corectà sì intactă a capacelor sì a disposizione del protectie

Ascutirea penei de despicare

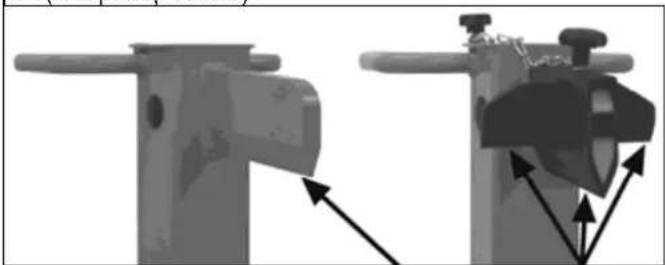

Dupã o perioada mai lunga de operare sau in cazul randamentului despicare redus, ascuțiti pana de despicare cu o pilă (indepártați Bavura).

Ascutiti muchia

Cum verific nivelul uleiului?

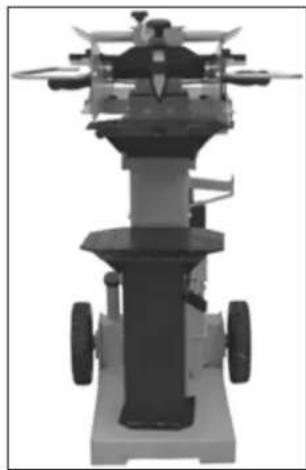

1. Coloana de despicat trebuie sa fie in stare retrasa.
2. Deśurubāti tija de masurare a uleiului.
3. Curata tija de masurare a uleiului si garnitura de etansare pentru ulei.
4. Introduci tija de masurare inapoi in orificiu pana la opritor.
5. Scoatei din nou tija de masurare a uleiului.

Dacă nivalululeiuulisteintrecele doua marcaje,in rezervoreste sufficientulei.
Dacă nivelul uleiului este sub marcajul inferior, trebuie completat ulei cu ajutorul unei palnii curate.

1. Verificati garnitură de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorară.
2. Introduci tija de masurare inapoi in orificiu pana la opritor.

Cand schimb uleiul?

Schimbarea uleiului:

1. Coloana de despicat trebuie sa fie in stare retrasa.
2. Desurubati tija de masurate a nivelului uleiului.
3. Asezati sub masina de despicat lemne un recipient in care sa incapà minimum 6 litri de uei.

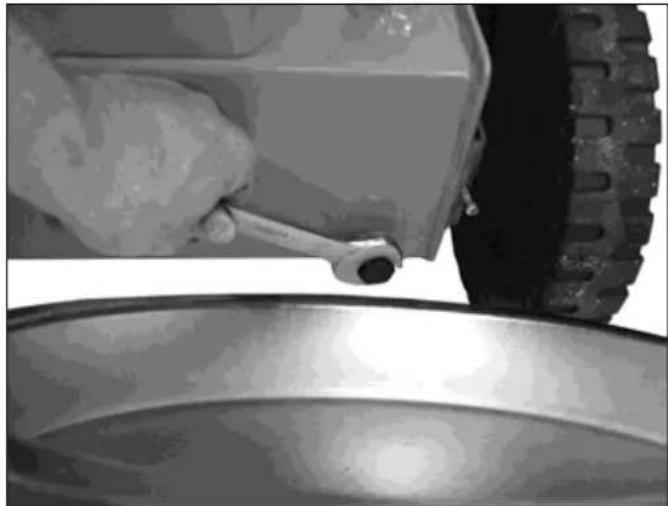

4. Desurubati dopul de golire, pentru ca uleiul sa se poata scurge.

1. Montati la loc dopul si garnitura.
2. Introduceti ulei hidraulic nou cu ajutorul unei palnii curate.
3. Curata ti jia de masurare a uleiului si garnitura de etansare pentru ulei.
4. Verificati garnitură de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
5. Insurubati inapoit ija de masurare a uleiului.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisă scurgerea uleiului vechi in pamant pau amestecarea acestua cu deseurile.

Ulei hidraulic

Pentru masina de despicat lemne va recomandam urmatoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 nr. comanda 400142 (1 litru)
Mobil DTE 11
sauechivalent

Nuutilizati alte sortimento de ulei. Utilizarea altorsortimento de ulei influenteazafunctionarea masinii dedespicat lemne.

Date tehnice
Defectiuni posibile

Model / Tip ASP 10 TS
An de construcţie	vezi ultima pagină
Forța de despicare 100 kN (10 t)
Lungimea lemnului max. 1350 mm
Diametrul lemnului min. 120 mm - max. 400 mm
Cursa de despicare	≈ 550 mm
Viteza de avans cca. 0,05 m/sek.
Viteza la mersul înapoi cca. 0,22 m/sek.
Ulei hidraulic (max.) 6 l
Presiunea systemului 21 MPa (210 bar)
Puterea motorului (putere absorbită)	P1 3,3 kW S6-40%
Racord 400 V / 3N~+PE 50 Hz, 16 A
Dimensiuni incl. suport	lungime 890 x lățime 620 x înțime 1610 mm
Greunatea cca. 167 kg

Inaintea remedierii unei defeciuni:

• deconectati masina
• scoateti stecherul

Problema	Cauza posibilă	Remedierea
Nu se execută despicarea buşteanului (prea puțină putere de despicare)	⇒ Bușteanul nu este posizionat corect⇒ Buşteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea masinii⇒ Pana de despicare nu despică⇒ Presiunea hidraulică prea scăzută⇒ Tijele de declanseare înoite (tachetul hidraulic nu intră complet prin apăsare)⇒ Cablu de racordare greșit (mai lung de 10 m Sau cu o secțiene prea mică)	⇒ repositionoțu bușteanul⇒ tăiți buşteanul la dimensiunile admise⇒ ascuți pană de despicare, verificăți dacă nu cumva prezintă bavură sai crestăture⇒ Verificăți nivalul uleiului; la nevoie completăi ulei. Problema nu se poate remedia, adresăi-vă producătorului.⇒ dispunței ajustarea tijelor de câtre producător sau de câtre o firmă numită de acesta⇒ Utilizăți cabul de racordare corect
Împingătorul buşteanului se deplasează oscilant sau cu vibratai puternice	⇒ Aer pe circuit⇒ Coloana de despicat nu este gresătă, respectiv lubrifiată suficient	⇒ Verificăți nivalul uleiului; la nevoie completăi ulei.⇒ Gresăi tau lubrificițu cu un ulei de pulverizat nepoluant.⇒ Dacă problema nu se poate remedia, adresăi-vă producătorului.
Împingătorul buşteanului nu se deplasează	⇒ Pompeh hidralica defectă	⇒ Pentru remedierea problemei, vă rugăm să vă adresăi producătorului
Motorulporește, dar coloana de despicat nu se retrage	⇒ Direția de rotație greșită a motorului	⇒ Verificăți direția de rotație a motorului Current alternative: modificați sensul de rotație
Motorul nu ponește	⇒ tensiunea de rețea lipsește⇒ Circuit cu 2 faze la motorul trifazat⇒ cablul de connectare defect⇒ Electromotorul este defect	⇒ Verificăți asigurarea⇒ Dispunței verificarea sigurantelelor și a cablurilor de alimentare de câtre un electrician specializat.⇒ Dispunței Înlocuirea, respectiv verificarea cablurilor de alimentare de câtre un electrician specializat.⇒ Pentru remediarea problemei, adresăi-vă producătorului Sau unei firme numite de acesta.

Garantia

Atentie la declaratia de garantie anexata.
