NÁVOD K OBSLUZE ASP 10 TS ATIKA

číslo náhr.dílu Reservedelsnr. Varaosanumero Pótalkatrész szám

Zátka olejové nádrže s měrkou oleje Olietankdæksel med oliemålepind Öljysäiliön korkki Öljyn mittatikulla Olajtartály zárófedél olajszintmérő pálcával 7 359563 Stůl Bord Pöytä

Konzola pro prodloužení štípacího klínu Holder Stil spaltkileforlængelse Halkaisukiilan jatkeen pidike Tartó hasítóék hosszabbítóhoz

Prodloužení štípacího klínu (Zvláštní příslušenství) Splatkileforlængelse (Specialtilbehør) Halkaisukiilan jatke (Erikoisvarusteita) Hasítóék hosszabbító (tartozék)5

a 1 Säkerhetsetikett 1 Bezpečnostná nálepka 1 Varnostna nalepka 1

a 2 Säkerhetsetikett 2 Bezpečnostná nálepka 2 Varnostna nalepka 2

a 3 Säkerhetsetikett 3 Bezpečnostná nálepka 3 Varnostna nalepka 3

Po rozbalení dodávky z kartonu překontrolujte: ! úplnost dodávky ! event. škody způsobené transportem Jestliže zjistíte závady, sdělte tyto neprodleně svému prodejci nebo přímo výrobci. Pozdější reklamace nebudou uznány. 1 předmontovaná přístrojová jednotka 2 kola 1 ovládací rameno pravé 1 sáček s příslušenstvím 1 stolní deska 1 návod k použití 1 ovládací rameno levé7

Моля вземете под внимание приложената гаранционна декларация.48 Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu,respektování všech daných pokynů a jeho řádného smontování. Návod uschovejte pro případné další použití.

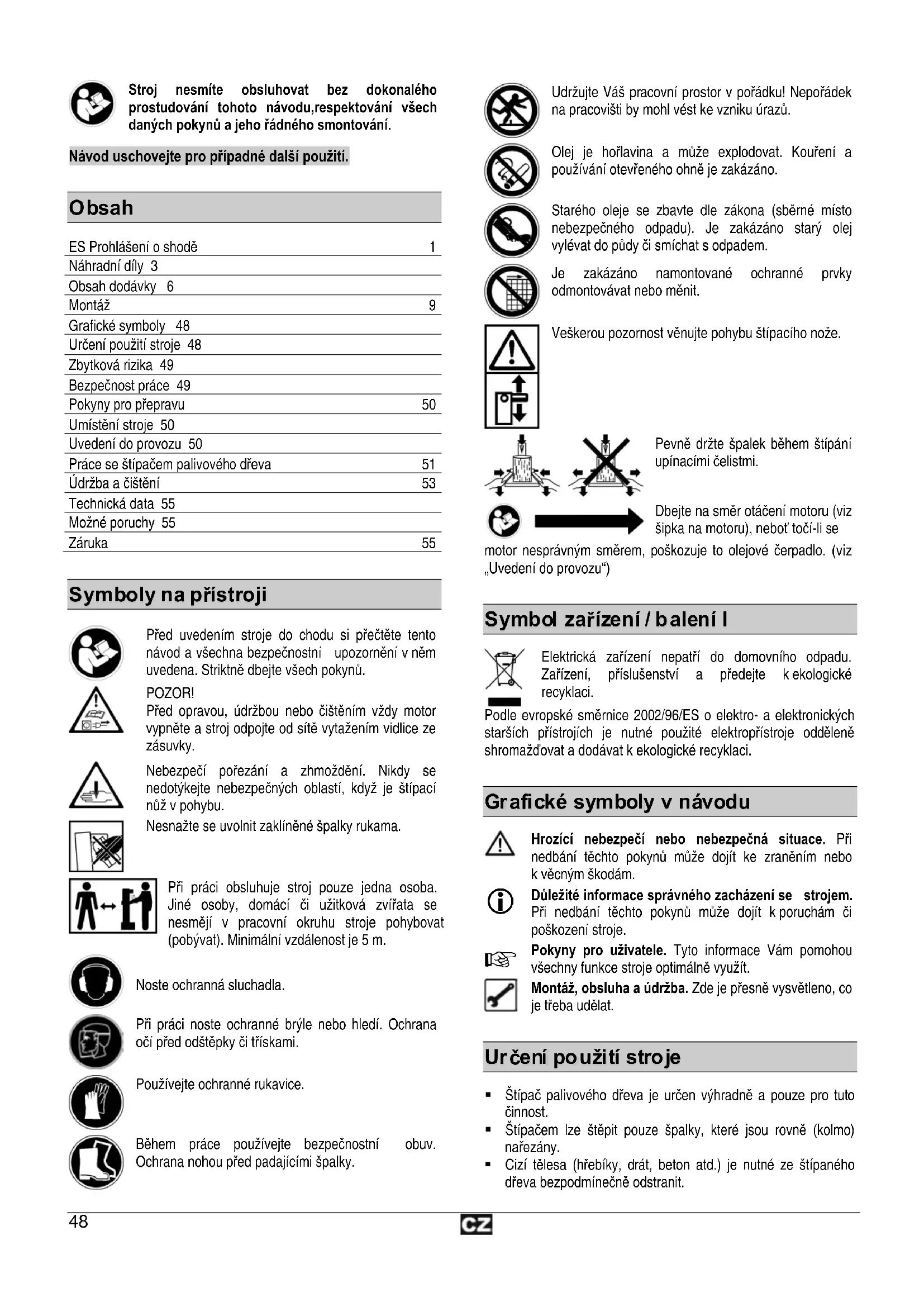

ES Prohlášení o shodě 1 Náhradní díly 3 Obsah dodávky 6 Montáž 9 Grafické symboly 48 Určení použití stroje 48 Zbytková rizika 49 Bezpečnost práce 49 Pokyny pro přepravu 50 Umístění stroje 50 Uvedení do provozu 50 Práce se štípačem palivového dřeva 51 Údržba a čištění 53 Technická data 55 Možné poruchy 55 Záruka 55

Před uvedením stroje do chodu si přečtěte tento návod a všechna bezpečnostní upozornění v něm uvedena. Striktně dbejte všech pokynů. POZOR! Před opravou, údržbou nebo čištěním vždy motor vypněte a stroj odpojte od sítě vytažením vidlice ze zásuvky. Nebezpečí pořezání a zhmoždění. Nikdy se nedotýkejte nebezpečných oblastí, když je štípací nůž v pohybu. Nesnažte se uvolnit zaklíněné špalky rukama. Při práci obsluhuje stroj pouze jedna osoba. Jiné osoby, domácí či užitková zvířata se nesmějí v pracovní okruhu stroje pohybovat (pobývat). Minimální vzdálenost je 5 m.

Noste ochranná sluchadla. Při práci noste ochranné brýle nebo hledí. Ochrana očí před odštěpky či třískami. Používejte ochranné rukavice. Během práce používejte bezpečnostní obuv. Ochrana nohou před padajícími špalky. Udržujte Váš pracovní prostor v pořádku! Nepořádek na pracovišti by mohl vést ke vzniku úrazů. Olej je hořlavina a může explodovat. Kouření a používání otevřeného ohně je zakázáno. Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem. Je zakázáno namontované ochranné prvky odmontovávat nebo měnit. Veškerou pozornost věnujte pohybu štípacího nože. Pevně držte špalek během štípání upínacími čelistmi. Dbejte na směr otáčení motoru (viz šipka na motoru), neboť točí-li se motor nesprávným směrem, poškozuje to olejové čerpadlo. (viz

Uvedení do provozu“)

Elektrická zařízení nepatří do domovního odpadu. Zařízení, příslušenství a předejte k ekologické recyklaci. Podle evropské směrnice 2002/96/ES o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Hrozící nebezpečí nebo nebezpečná situace. Při nedbání těchto pokynů může dojít ke zraněním nebo k věcným škodám.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít. Montáž, obsluha a údržba. Zde je přesně vysvětleno, co je třeba udělat.

Štípač palivového dřeva je určen výhradně a pouze pro tuto činnost. Štípačem lze štěpit pouze špalky, které jsou rovně (kolmo) nařezány. Cizí tělesa (hřebíky, drát, beton atd.) je nutné ze štípaného dřeva bezpodmínečně odstranit.49 Každé jiné další užití stroje je kvalifikováno jako nespadající do okruhu působnosti a při event. škodách se výrobce vzdává veškeré odpovědnosti. Veškerá rizika nese obsluha stroje. Do této kapitoly patří též dodržení všech výrobcem pře- depsaných Pokynů z hlediska údržby, péče a event. oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů. Každé jiné použití stroje nespadá do okruhu působnosti stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele. Svévolné úpravy či změny na přístroji vylučují ručení výrobce za takto způsobené škody všeho druhu. Obsluhu štípače palivového dřeva a provádění jeho seřizování a údržby smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event. opravy štípače smí, vedle výrobce, provádět pouze autorizovaný servis.

I přes správné užití stroje a při dodržení všech předepsaných bezpečnostních pokynů je nutno vzhledem ke konstrukci stroje a způsobu jeho užití, počítat s jistými tzv.zbytkovými riziky. Tato zbytková rizika lze minimalizovat pouze tehdy, jestliže bezpečnostní pokyny, návod k obsluze a určení použití stroje dokonale prostudujete a respektujete. Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod. Ignorování nebo jen přehlédnutí bezpečnostních pokynů a opatření mohou mít za následek zranění obsluhy či jiných osob nebo majetkových škod. Při nepozornosti, nedodržení bezpečnostních předpisů a při neodborném použití může štípací nůž v pohybu způsobit poranění na ruce nebo na prstech. Ohrožení el. proudem, při použití nevhodných kabelů nebo nevhodného připojení k el. síti. Dotýkání se el. částí pod proudem při odkrytých elektr. prvcích stroje. Možnost poškození sluchu při déletrvající práci bez sluchátek. Dále se mohou objevit jistá skrytá rizika i přes veškerá zde uvedená upozornění.

Před uvedením do provozu čtěte a dbejte všech pokynů zde uvedených, jakož i ve Vaší zemi platných předpisů pro provoz podobných strojů. Jen tak chráníte sebe a ostatní před možnými zraněními.

Veškeré bezpečnostní pokyny předejte všem osobám, které se strojem pracují.

Návod spolu s bezpečnostními pokyny uschovejte. Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Zařízení není určeno pro použití: − osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, pokud není zajišťen jejich dohled a instruktáž odpovědnou osobou; − osobami, které nejsou seznámeny s obsluhou v rozsahu tohoto návodu; − osobami pod vlivem léků, omamných prostředků apod., snižujících schopnost rychlé reakce. Zařízení zabezpečte tak, aby se k němu děti bez dozoru nemohly dostat. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění. Před uvedením do provozu se řádně se strojem seznamte prostřednictvím návodu. Neužívejte stroj k jiným účelům než je zde popsáno. Užívejte bezpečné pracovní místo. Zaujměte pracovní pozici, která je v oblasti ovládacích pák. Nikdy nestoupejte na stroj. Při práci noste ochranné brýle nebo hledí, ochranná sluchadla, pracovní rukavice, pracovní boty s ocelovou špičkou. Pracovní oděv noste bez volných částí a pracujte bez ozdob, které by mohly být zachyceny pohyblivými částmi stroje. Obsluhující je při práci zodpovědný vůči dalším osobám. Děti a mladiství pod 18 let nesmějí stroj obsluhovat. Nepouštějte děti do pracovního okruhu stroje. Nikdy nespouštějte stroj, nachází-li se v jeho blízkosti další osoba. Nenechávejte stroj bez dozoru. Udržujte pracoviště v pořádku.Nepořádek může být příčinou úrazu. Nepřetěžujte stroj. Výsledky práce jsou nejlepší, pracujete-li v rozsahu udaných výkonnostních hodnot. Stroj provozujte pouze s řádně namontovanými ochrannými prvky a neměňte na stroji nic, co by mohlo ovlivnit bezpečnost práce. Stroj neupravujte a jeho části neměňte. Stroj nestříkejte vodou (nebezpečí úrazu el. proudem). Stroj nenechávejte na dešti a stejně tak při dešti nepracujte. Stroj uschovejte na suchém místě a ne v dosahu dětí. Stroj vypněte a odpojte od sítě při − opravách − údržbě a čištění − odstraňování poruch − kontrole přípojného vedení, zda není zamotané nebo poškozené − transportu − opuštění stroje (i krátkodobě) Kontrolujte stroj z hlediska event.poškození: − před každým zapo četím práce musí ochranné prvky být pečlivě prověřeny z hlediska jejich bezvadné funkce. − zkontrolujte, zda všechny pohyblivé části jsou funkční, nikde neváznou a nejsou poškozené. Zkontrolujte jejich správné namontování. Tyto části musí splňovat podmínky bezvadného provozu a tím bezpečný chod stroje. − poškozené bezpečnostní prvky nebo jiné části musí být prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak). − poškozené či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.50 Elektrická bezpečnost Provedení přípojného kabelu podle IEC 60245 (H 07 RN-F) s příčným průřezem od nejméně ⇒ 400 V 3~ 5 x 1,5 mm při délce kabelu max. do 10 m. Nikdy nepoužívejte kabel delší než 10 m. Delší kabely mohou způsobit výpadek proudu. Motor nedosáhne svého maximálního výkonu, funkce stroje je redukována. Při používání kabelového bubnu kabel zcela odmotejte. Vidlice a zásuvky na připojovacích vodičích musejí být z pryže, měkčeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené. Vidlice připojovacího vodiče musí být chráněna před stříkající vodou. Při vedení kabelu je třeba dbát na to, aby se kabel nelámal, nesvíral a zásuvka nebyla v mokru. Nepoužívejte kabel pro účely, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování vidlice ze zásuvky. Prodlužovací kabel pravidelně kontrolujte a ihned jej vyměňte v případě jeho poškození. Nepoužívejte vadné přívodní kabely. Venku používejte jen prodlužovací kabely k tomu schválené a příslušně označené. Nepoužívejte žádné provizorní elektrické připojení. Jističe se nesmí nikdy př emostit ani vyřadit z provozu. El.připojení resp. oprava el.částí stroje musí být svěřena koncesované elektrofimě nebo našemu autorizovanému servisnímu středisku. Dbejte na splnění místních bezpečnostních předpisů a opatření. Opravy ostatních částí stroje provádí buď výrobce nebo jím pověřená firma. Používejte pouze originální náhradní díly. Použití jiných náhradních dílů může zapříčinit úrazy či poškození majetku. V těchto případech se výrobce vzdává veškeré zodpovědnosti.

Před každým transportem sjeďte se štípacím nožem zcela dolů. Pro transport uchopte štípač jednou rukou za držadlo a naklopte jej mírně směrem k sobě. V této poloze je možné štípač bez námahy přemístit.

Dbejte na to, aby pracoviště splňovalo následující podmínky: − protiskluzová podlaha − rovná podlaha − eliminace možnosti klopýtnutí − dostatek světla Stroj neprovozujte v blízkosti zemního plynu, benzinových výparů nebo dalších těkavých látek, které jsou vznětlivé.

Ujistěte se, že stroj je kompletně smontován dle pokynů. Před uvedením do provozu zkontrolujte: − přípojný kabel na poškození izolace či závadu vidlice (takové kabely nelze použít). − poškození přístroje (viz Bezpečnost práce) − že všechny šrouby jsou řádně dotaženy. − hydrauliku na průsak oleje − stav oleje L Nebude-li hydraulické zařízení odvzdušněno, uzavřený vzduch poškodí těsnění a způsobí trvalé poškození štípačky na palivové dříví. L Připojení k síti Porovnejte napětí uvedené na typovém štítku stroje s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do řádné předpisové zásuvky. Použijte kabel s dostatečným průřezem. Připojení stroje proveďte přes proudový chránič s vybavovacím proudem max. 30 mA. L Jištění: 400 V 3~ Î 16 A L Zapnutí / Vypnutí Před každým použitím zařízení nejdřív zkontrolujte funkci vypínacího systému (zapnutím a vypnutím). Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Zapnutí Přístroj se zapne stisknutím zeleného knoflíku. Vypnutí Přístroj se vypne stisknutím červeného knoflíku.

transportní pás51 L Jištění proti znovurozběhu při výpadku proudu (vypínač při nulovém napětí) Při výpadku proudu se přístroj automaticky vypne. Nové zapnutí se provede opětovným stisknutím zeleného knoflíku. Štípač palivového dřeva 400 V 3~ Dbejte na směr otáčení motoru (viz šipka na motoru), neboť točí-li se motor nesprávným směrem, poškozuje to olejové čerpadlo. ¾ Zapněte motor; štípací nůž automaticky vyjede do nejvyšší polohy. ¾ Pokud se štípací nůž v nejvyšší poloze již nachází: uchopte obě ovládací páky a zatlačte je směrem dolů, štípací nůž zajede dolů. ¾ Pokud se štípací nůž po rozběhu motoru nepohybuje, pak motor vypněte a změňte směr jeho otáčení. Směr otáčení můžete změnit tak, že zasunete šroubovák do příslušné štěrbiny v přírubě vidlice a lehkým tlakem pohybem doleva nebo doprava zaměníte kontakty; tím nastavíte správný směr otáčení.

L Hydraulika Stroj nikdy nespouštějte, hrozí-li nebezpečí prostřednictvím hydraulické kapaliny. Ujistěte se, že stroj a pracovní místo je čisté bez olejových skvrn. Nebezpečí uklouznutí a nebezpečí ohně. Pravidelně kontrolujte množství hydraulického oleje v nádrži (viz kapitola Údržba a péče o stroj). Obsah nádrže: ca. 6 l

Štípač obsluhuje pouze 1 osoba! Štípač mohou obsluhovat pouze osoby starší 18 let, které byly dokonale seznámeny s návodem a se všemi bezpečnostními pokyny. Při práci vždy noste ochranné brýle, ochranu uší, pracovní obuv, rukavice a řádný pracovní oblek. Nikdy neštípejte špalky, které obsahují cizorodé předměty (kov). Rozštípané špalky představují nebezpečný pracovní prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu. Udržujte pracoviště vždy uklizené. Při zapnutém stroji nepřibližujte ruce k pohyblivým částem stroje. Dodržujte bezpečnou vzdálenost od špalku, posunovače a štípacího klínu. Štípejte pouze špalky, které mají max. délku 1350 mm. L Zkontrolujte před štípáním, jestli je štípací sloupek dostatečně namazaný, aby mohl bez problémů zajíždět a vyjíždět. Co mohu štípat? Velikost štípaného dřeva (špalku). Délka: max. 1350 mm Průměr: min. 120 – max. 400 mm Průměr špalku je doporučen, protože: − tenké dřevo je obtížné štípat, jestliže má více suků nebo jestliže dřevná vlákna jsou příliš silná. Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo rozštípnete snadněji a nebudete mít problémy s častým „zakousnutím“ dřeva jako u vlhkého špalku. Tvrdé dřevo má sklon k explozivnímu prasknutí.Pracujte se zvýšenou opatrností!

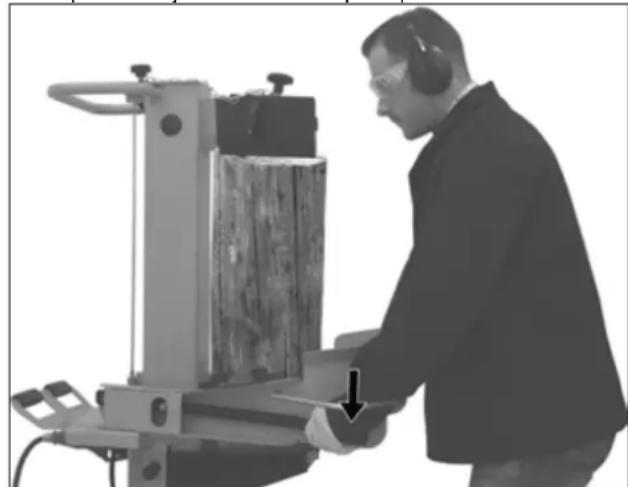

Obsluha Práce obouruč Neobsluhujte štípač dřeva nikdy ve dvou. Nikdy neblokujte ovládací páky (upínací čelisti).

1. Přístroj se zapne stisknutím zeleného knoflíku. Vyčkejte

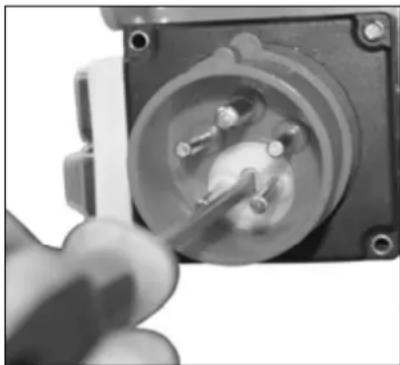

několik sekund než motor dosáhne svých otáček a než se hydraulika natlakuje. L U štípačů palivového dřeva s trojfázovým motorem (400 V 3~) dbejte na směr chodu motoru, neboť špatný směr otáčení při provozu motoru poškozuje olejové čerpadlo. L Při teplotách nižších než –5° C nechejte štípač dřeva běžet alespoň 15 min. naprázdno, aby se olej mohl zahřát.

2. Položte špalek na stůl štípače.

L Materiál určený ke štípání zpracovávejte výhradně ve směru vláken.

3. Přidržte špalek upínacími čelistmi.

4. Stlačte obě ovládací páky současně dolů.

Î Štípací nůž sjede dolů a rozštípne špalek.

5. Uvolněte obě ovládací páky, štípací nůž zajede zpět do své

výchozí polohy. L Uvolníte-li pouze jednu ovládací páku, zůstane štípací nůž stát.52 Zvláštní pokyny pro štípání Příprava: Připravte ke štípání špalky, které odpovídají předem uvedeným rozměrům a dbejte aby špalky byly rovně (kolmo) nařezány. Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí. Přestavení výšky zdvihu U kratších kusů dřeva můžete pracovní výkon zvýšit zkrácením zpětného chodu štípacího nože. 1. Postavte špalek na štípací stůl a popojeďte se štípacím nožem stisknutím obou ovládacích pák směrem dolů až ca. 2 cm nad špalek.

2. Uvolněte jednu ovládací páku, aby štípací nůž zůstal stát v

3. Vypněte přístroj a vytáhněte vidlici ze zásuvky.

4. Uvolněte druhou ovládací páku.

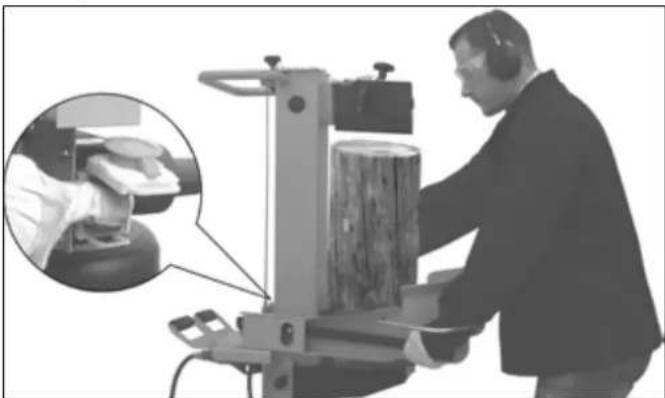

chod na tyči umístěné na straně uchycením zajišťovacího šroubu v potřebné výšce.

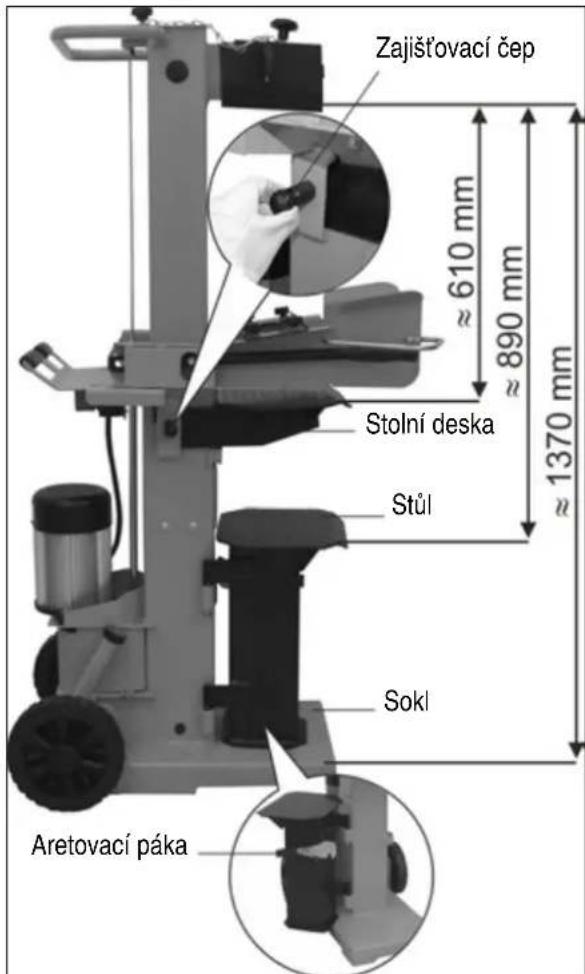

Nastavení výšky stolu Horní poloha desky: 610 mm Střední poloha stolu: 890 mm Spodní poloha sokl: 1370 mm

1. Špalky do 590 mm štípejte na desce stolu.

Zajistěte pracovní stůl pomocí zajišťovacího čepu (Tento čep musí zcela zapadnout do otvoru v pracovním stole).

2. Špalky do 870 mm štípejte na stole. Vytáhněte horní stolní

3. Špalky do 1350 mm postavte na sokl. Zatlačte aretovací páku

stolu směrem dolů a pootočte stůl do strany.

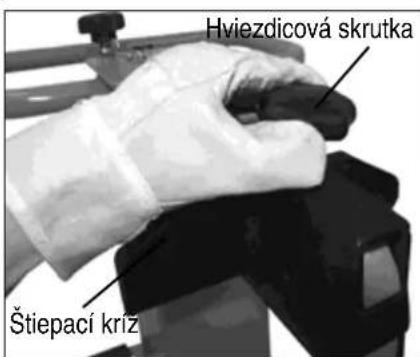

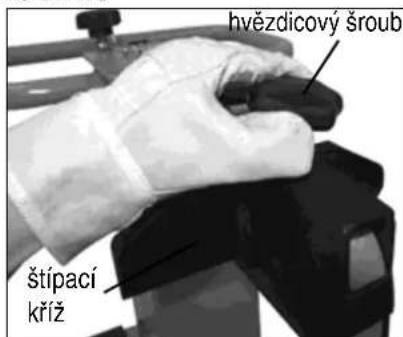

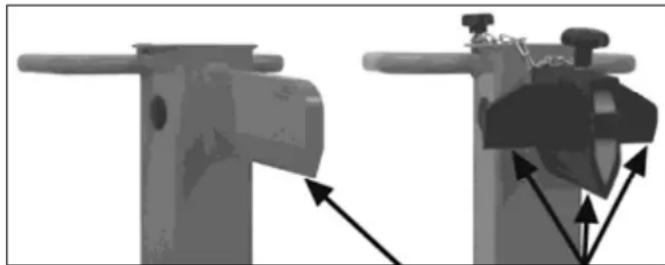

Seřízení štípacího kříže

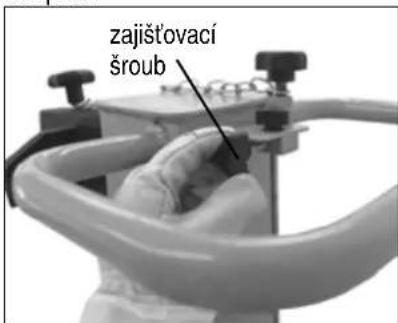

1. Povolte zajišťovací

2. Štípací kříž nastavte

do žádoucí polohy. (Hvězdicový šroub je umístěn nad vývrtem ve štípacím noži.)

3. Zajišťovací šroub

znovu utáhněte. Štípání krátkého dříví:

1. Horní poloha desky stolu

2. Postavte špalek na pracovní desku štípače.

3. Přidržte špalek upínacími čelistmi.

L Dříví na štípání zpracovávejte výhradně ve směru vláken.

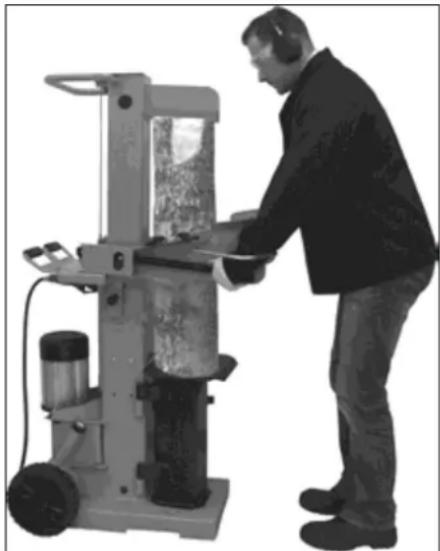

hvězdicový šroub štípací kříž zajišťovací šroub Zajišťovací čep Stolní deska Sokl Aretovací páka Stůl53 Štípání dlouhého dřeva:

pracovního sto- lu nebo spodní poloha soklu.

na stůl nebo na sokl štípače.

L Možné poruchy při štípání dlouhého dříví: Štípané dřevo není zcela rozštípnuto, pevně svírá štípací nůž a při zpětném chodu se zvedá i špalek. V takovém případě postupujte takto:

2. Stolní desku použijte podle délky špalku v horní nebo střední

3. Zapněte stroj a pokračujte ve štípání.

Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním kroku. Nikdy špalek v průběhu pracovního kroku neměňte (neopravujte jeho polohu, nebo jej nenahrazujte jiným). L Nikdy špalek, který zřejmě nelze rozštípnout, nezkoušejte donutit ke štěpu tím, že budete po dobu více sekund (> 3s) „tlačit“ na ovládací páky. To může vést k poškození motoru. Umístěte špalek znovu na stůl a opakujte štípání nebo jej odložte stranou. Jak uvolnit zaklínovaný špalek ve stroji? Existuje nebezpečí, že sukovité dřevo se při štípání zaklíní.

1. Vypněte stroj a vytáhněte vidlici ze zásuvky.

2. Nesnažte se uvolnit zaklíněné špalky rukama.

3. Zaklíněný špalek opatrně dřevenou tyčí pohybem sem a tam

uvolněte tak, aby špalek nepoškodil štěpný válec. Zaklíněný špalek nikdy neuvolňujte pomocí kladiva. Nikdy zaklíněný špalek nevyřezávejte pilou. Nežádejte další osobu o pomoc. Ukončení práce ¾ Zajeďte štípacím nožem do spodní polohy (do zasunutého stavu). ¾ Pusťte ovládací páku. ¾ Vypněte stroj a potom vytáhněte vidlici ze zásuvky. ¾ Učiňte kroky popsané v kapitole Údržba a péče o stroj.

Před těmito pracemi vždy odpojit stroj od sítě (vytažením vidlice ze zásuvky): - vypněte pilu - vytáhněte zástrčku ze zásuvky Noste ochranné rukavice. Ochranné a bezpečnostní prvky na stroji, které je nutné při údržbě či očistě stroje odmontovat, musí být po skončení prací opět řádně a pevně namontovány a pevně připevněny. Při výměně součástí používejte pouze originální díly. Jiné součásti mohou vést k nepředpokládaným škodám nebo zraněním. Dbejte na to, abyste nezapomněli po skončení opravy nebo údržby nářadí ve stroji. Údržbářské a očistné práce na stroji, které překračují rámec této kapitoly, smí provádět pouze servisní středisko. Abyste Váš drtič mohli používat po dlouhou dobu, provádějte pravidelně následné práce. L Dbejte na dodržení následných kroků, aby funkce stroje byla zachována. Po skončení práce stroj řádně vyčistěte. Uvolněné spoje a upevnění. Opotřebené či poškozené části, zejména klínový řemen, nože a cepy. Odstraňte veškeré zbytky pryskyřice. Štípací sloupek pravidelně mažte tukem nebo ekologickým olejem v rozprašovači. Kontrolujte pravidelně hydraulické hadice a hadicové spoje z hlediska jejich těsnosti a pevnosti. Správně namontované a nepoškozené bezpečnostní a ochranné prvky stroje. Naostření štípacího nože Po dlouhé době provozování přístroje, dojde-li ke snížení štípacího výkonu nebo v případě lehké deformace ostří, štípací nůž přibruste nebo jej naostřete jemným pilníkem (odstraňte otřepy). Ostření hrany54 Jak zkontrolovat stav oleje?

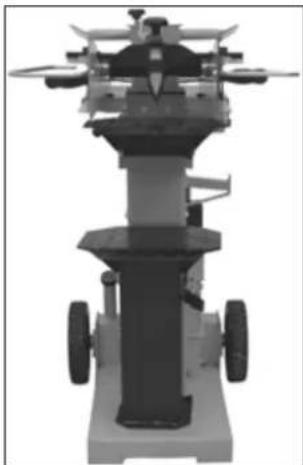

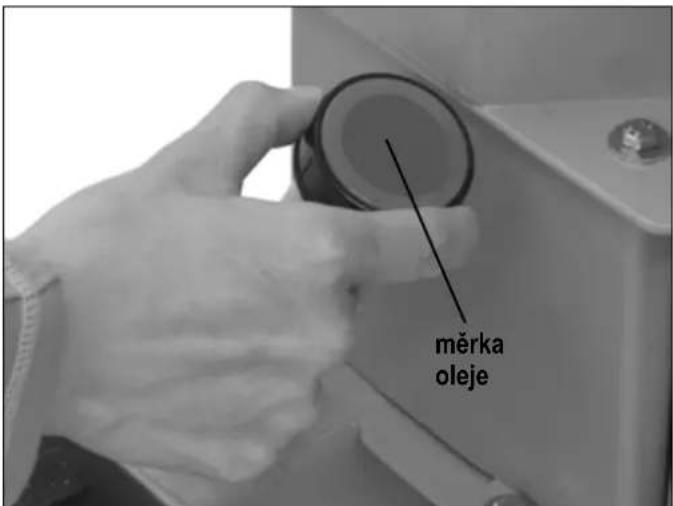

1. Štípací sloupek musí být zasunutý.

3. Očistěte měrku a těsnění.

4. Čistou měrku vsuňte opět

do otvoru až nadoraz.

5. Měrku opět vyjměte.

leží-li hladina oleje mezi oběma ryskami, je oleje ve stroji dostatek. je-li hladina oleje pod dolní ryskou, je třeba olej doplnit. Použijte čistý trychtýř.

6. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej

7. Čistou měrku vsuňte opět do otvoru.

Kdy je nutné olej vyměnit? První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 500 pracovních hodin. Výměna oleje:

1. Štípací sloupek musí být v zasunutém stavu.

2. Upevněte stůl v horní poloze.

3. Nádobu postavte pod (5 litrů )stroj.

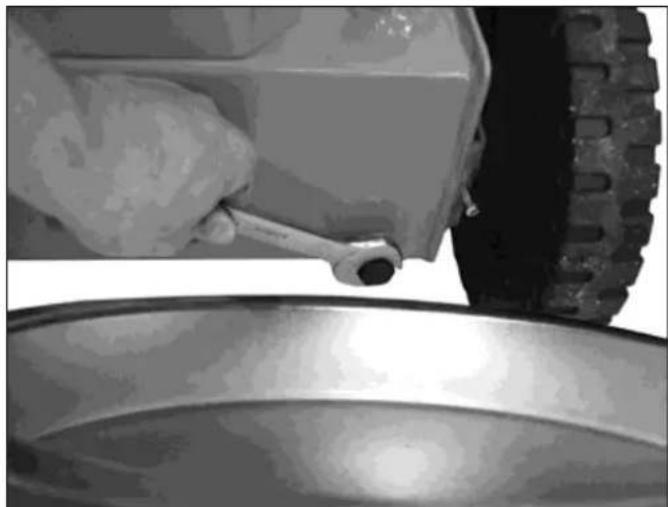

4. Vyšroubujte výpustnou zátku, aby olej mohl vytéct.

5. Znovu nasaďte těsnění a zašroubujte vypouštěcí zátku.

6. Pomocí čistého trychtýře vlijte nový hydraulicky olej.

7. Očistěte měrku a těsnění.

8. Přezkoušejte těsnost. Je-li těsnění poškozeno, musí být

9. Čistou měrku vsuňte opět do otvoru.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem. L Hydraulický olej Pro stroj doporučujeme následující oleje: ¾ Shell Tellus T 22 ¾ Aral Vitam Gf 22 ¾ BP Energol HLP 22 ¾ Mobil DTE 11 ¾ nebo srovnatelné

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci Štípač palivového dřeva.

měrka oleje Horní ryska Dolní ryska55

Model / Typ ASP 10 TS Rok výroby viz poslední strana Síla na noži 100 kN (10 t) Délka špalku max. 1350 mm Průměr špalku min. 120 mm – max. 400 mm Délka zdvihu nože ≈ 550 mm Rychlost při chodu vpřed ca. 0,05 m/sek. Rychlost při zpětném chodu ca. 0,22 m/sek. Hydraulický olej (max.) 6 litrů Hydraulický tlak 21 MPa (210 bar) Výkon motoru P

3,3 kW S6-40% Připojení k síti 400 V / 3N~+PE 50 Hz, 16 A Rozměry délka 890 x šířka 620 x výška 1610 mm Hmotnost ca. 167 kg

Před každým odstraňováním poruchy − vypněte pilu − vytáhněte zástrčku ze zásuvky Závada Možná příčina Odstranění Špalek není rozštípnut (slabý výkon) ⇒ špatná poloha špalku ⇒ špalek překračuje rozměry ⇒ štípací nůž neštípá

⇒ uvolňovací tyčové ústrojí je ohnuté (ne-dojde k úplnému zamáčknutí hydraul. páky) ⇒ použití kabelu přes 10 m nebo kabelu s malým průřezem vodičů ⇒ znovu vložit do stroje ⇒ použijte doporučený rozměr ⇒ naostřete štípací nůž, zkontrolujte, zda není ostří otřepené nebo zda na něm nejsou vruby ⇒ zkontrolujte stav oleje. Jestliže po doplnění nedojde ke zlepšení, obraťte se na odbornou firmu. ⇒ nechte tyčové ústrojí seřídit výrobcem nebo jím pověřenou firmou ⇒ použijte předepsaný kabel Pohyb štípacího sloupku dolů je nerovnoměrný nebo sloupek silně vibruje ⇒ vzduch v hydraulickém systému ⇒ štípací sloupek není dostatečně namazaný tukem nebo olejem. ⇒ zkontrolujte stav oleje ⇒ Namažte štípací sloupek tukem nebo nastříkejte olejem v rozprašovači; nejde-li závada takto odstranit, obraťte se na odb. firmu. štípací sloupek se nezasouvá ⇒ závada v hydr. systému ⇒ odb. firma motor se rozběhne, ale nedojde k posuvu štípacího sloupku ⇒ chybný směr otáčení motoru ⇒ zkontrolujte směr otáčení motoru na trojfázový proud: změňte směr otáčení motoru Motor neběží ⇒ závada v el. připojení ⇒ trojfázový motor běží na 2 fáze ⇒ závada příp. kabelu ⇒ vadný motor ⇒ zkontrolujte jištění ⇒ nechte elektrikářem zkontrolovat pojistku a přívod ⇒ vyměňte kabel ⇒ odb. firma

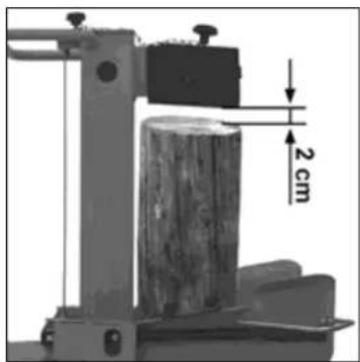

štiepací stôl a prejdite štiepacím nožom stlačením oboch ovládacích úchytiek smerom nadol až cca na 2 cm ku kmeňu.

4. Pustite druhú ovládaciu úchytku.

Zajistitě pracovný stol s pomocou uzamykatelné čapy (týto uzamykatelné čapy do vývrtou v pracovnom stole).

3. Pridržte kmeň upevňovacími lištami.

1. Vypnite stroj a vytiahnite kolík zo zásuvky.

6. Pomocou čistého lievika vlejte nový hydraulický olej.
