GEBRUIKSAANWIJZING ASP 10 TS ATIKA

Corspronkelijke gebruksaanwijzing - Veiligeheidsinstrumenties - Reserveonderdelen

Luparka do trewna

NL in uitsluitende verantwoordelijkheid, dat het product

Brennholzpalter (Brandhoutsplijter) ASP 10 TS (Seriennummer: 000001-020000)

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende richtlijne beantwoordt: 2004/108/EG.

NL De volgende geharmoniseerde normen werden toegepast:

Gemachtigde voor het opmaken van technische

documenten:

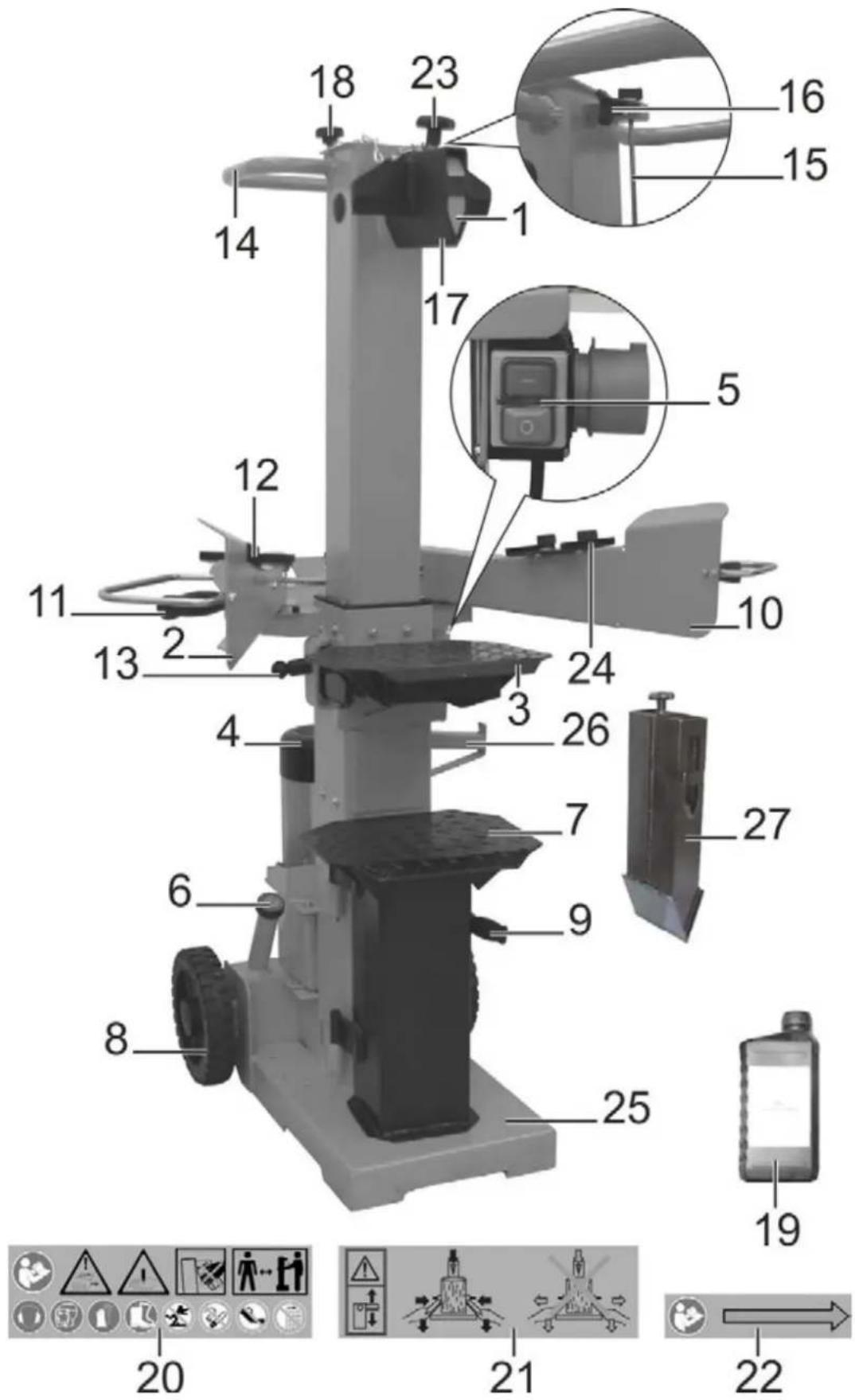

1 Descrizione dell'apparecchio - Bel Beschrijving van het toestel - Opis urzad zenia

Rc Descrierea aparatului - s Apparatabeskrivning - SK Popis pristroja - sLC Opis naprave

	Ersatzteil-Nr. Spare part no. N° de piece de rechange PezePBNaЧт №	D Bezeichnung	GB Description	F Désignation	BG И Ammenobanne
1		Spaltmesser	Splitting blade	Lame de fendage	Hoch 3a zeilenhe
2	359558	Bedienarm-links	Control arm-left	Bras de commande-gauche	Obciszykwaio pamo-niabo
3	359561	Tischplatte	Table plate	Dessus de table	Плот на масата
4	359580	Motor	Motor	Moteur	Дыгател
5	359579	Ein-/Ausschalter	On / Off-switch	Interrupteur marche / arrêt	Короча з вклочаве /在其лочаве

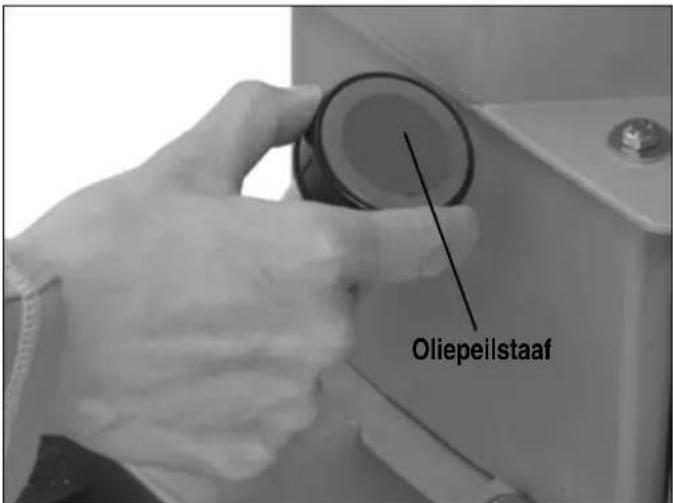

6	359567	Öltankverschluss mit Ölmessstab	Oil tank cap with dip stick	Bouchon du réservoir d'huile avec jauge d'huile	Калача на масеняп розервоар с Кръца за在其мера на Нимоту на MacIoTo
7	359563	Tisch	Table	Table	Масa
8	359564	Rad	Wheel	Roue	Колени
9	359562	Arretierungshebel	Locking lever	Levier de blocage	Фишираш пост
10	359559	Bedienarm-rechts	Control arm-right	Bras de commande droit	Облuyжваши рамо-дясно
11	359560	Bedienungshebel	Control handle	Poiignée de commande	Облuyжваши пост
12	359590	Spannpratze links	Clamping claw left	Griffes de serrage	Затаяба лana ляba
13	359588	Verriegelungsbolzen	Locking bolt	Manette de verrouillage	Зakлочьш boлт
14		Handgriff	Handle	Poiignée	Рыковatingka
15	359587	Hubeinstellstange	Stroke adjustment rod	Tige de réglage de la course	Шадна за ретулирахупоста на x徜а
16	359585	Feststellscharobe M6	Holding screw M6	Vis de fixation M6	Фишираш boлт M6

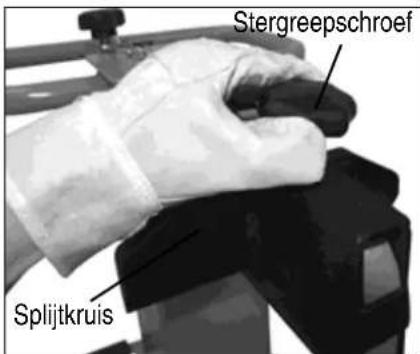

17	359557	Spaktkreuz	Splitting cross	Croix de fendage	Кръст за Zeelenе
18	359583	Sterngriffscharobe M12	Star grip screw M12	Vis à piognée étoile M12	БOLT със зев dovindna р lyковatingka M12
19	400142	Hydraulikol (1 Liter)	Hydraulic oil (1 litre)	Huile hydraulique (1 litres)	Хindравлино масло (1 плььр)
20	359319	Sicherheitsaufkleber 1	Safety label 1	Autocollant de sécurité 1	Леника за зевданупost 1
21	359320	Sicherheitsaufkleber 2	Safety label 2	Autocollant de sécurité 2	Леника за зевданупost 2
22	359321	Sicherheitsaufkleber 3	Safety label 3	Autocollant de sécurité 3	Леника за зевданупost 3
23		Sterngriffscharobe M10	Star grip screw M10	Vis à piognée étoile M10	БOLT със зевдану р lyковatingka M10
24	359591	Spannpratze rechts	Clamping claw right	Griffes de serrage	Затаяба лana дясан
25		Sockel	Base	Socle	Zipokл
26		Halterung für Spaltkeilveränderung	Holder for wedge extension	Support pour prolongation de coin à refendre	Дъроча за удължителя на разецваши кLIN
27	359556	Spaltkeilveränderung (Sonderzubehör)	Wedge extension (Optional accessories)	Prolongation de coin à refendre (Accessoires optionnels)	Удължителя на разецваши кLIN (Спесални рпимадлесности)

	ćslo nahr.dlu Reservedensnr. Varaosanumero Pótalkárész szám	CZ Popis	DK Betegnelse	FIN Nimitys	H Megnevezés
1		Śtipaci nüž	Spaltekniv	Halkaisuterã	Hasitokés
2	359558	OvláDACi rameno levé	Betjeningsarm til venstre	Kāytökahva, vasetn	Kezelökar - bal
3	359561	Stolná deska	Bordplade	Pöytātasø	Asztallemez
4	359580	Motor	Motor	Moottori	Motor
5	359579	Zapinač / vypinač	Tænd-/ slukknap	Päälle-/pois-kytkin	Be-/ kikapcsoló gomb
6	359567	Zátka olejové nádrze s měrkouoleje	Olietankdæksel med oliemålepind	Öljysällön korkki Öljyn mittatikulla	Olajartály zárorfedél olajszintmérø pálcával
7	359563	Stúl	Bord	Pöytã	Ásztal
8	359564	Kola	Hjul Pyörã	Kerék
9	359562	Aretovaci páka stolu	Lasearm	Lukitusvipu	Reteszelökar
10	359559	OvláDACi rameno pravé	Betjeningsarm til hjore	Kāytökahva, oikea	Kezelökar - jobb
11	359560	OvláDACi páky	Betjeningshandtag	Kāytövipu	Kezelökar
12	359590	Upinaci Çelisti	Spændekloer	Kiinnityskapälä vasen	Bal feszitökarom
13	359588	Zajišťovaci Čep	Lasebolten	Lukutustappi	Reteszelö csapszeg
14		Držadlo	Handgreb	Kädensija	Fogányú
15	359587	Tyč pro nastaveni zdvihu	Stang til slaglängdeinstilling	Iskun sātötanko	Emelésbeallito rud
16	359585	Zajišťovaci šroub M6	Laseskrue M6	Kiristysruvuvi M6	Rögzitöcsavar M6
17	359557	Stipaci kříž	Klovekryds	Halkaisuristi	Hasitokereszt
18	359583	Zajišťovaci šroub M12	Laseskrue M12	Tähtikahvaruuvi M12	Csillagfogantýus csavar M12
19	400142	Hydraulický olej (1 litre)	Hydraulikolle (1 liter)	Hydraulikkaöly (1 litrea)	Hidraulikaolai (1 liter)
20	359319	Bezepečnostní nálepka 1	Sikkerhedsmaerkat 1	Turvallisuustarra 1	1. biztonsági ragaszólímce
21	359320	Bezepečnostní nálepka 2	Sikkerhedsmaerkat 2	Turvallisuustarra 2	2. biztonsági ragaszólímce
22	359321	Bezepečnostní nálepka 3	Sikkerhedsmaerkat 3	Turvallisuustarra 3	3. biztonsági ragaszólímce
23		Zajišťovaci šroub M10	Laseskrue M10	Tähtikahvaruuvi M10	Csillagfogantýus csavar M10
24	359591	Upinaci Çelisti	Spændekloer	Kiinnityskapälä oikea	Jobb feszitökarom
25		Sokl	Sokkel	Sokkeli	Oszloptalp
26		Konzola pro prodloužení štipacího klinu	Holder Stil spaltkileforløngelse	Halkaisukiian jatkeen pidike	Tartó hasitóék hosszabbitóhoz
27	359556	Prodloužení štipacího klinu (Zvlástn piřísluşenstv)	Spatkileforløngelse (Specialtilbehör)	Halkaisukiian jatke (Eriksiisvarusteita)	Hasitóék hosszabbíto (tartozék)
	Br. rezervnog dijela n° dei pezzo di ricambio Reserveonder-deelnummer Nr噤ci zamiennej	HR Oznaka	I Denominazione	NL Benaming	PL Oznaczenie
1		nož za cijepanje	Fenditoio	Splijtmes	Nóz roźupujćy
2	359558	ručica za posluživanje-lijevo	Bracco di comando sx	Bedieningsarm links	Ramie obstugowe, lewe
3	359561	ploča stola	Piano del banco	Tafelplaat	Plyta stolu
4	359580	motor Motore	Motor Silnik
5	359579	prekidač za uključivanje/isključivanje	Interruttore On/Off	In-/uit-schakelaar	Wylącznik
6	359567	čep spremnika za ulje sa šipkom za mjerenje razine ulja	Tappo serbatoio olio con asta di livello	Olietansluiting met oliepeilstok	Krek zbiornika oleju z prětem do pomiaru poziomu oleju
7	359563	stol	Banco	Tafel	Stói
8	359564	kotač	Ruota	Wielen	Kolo
9	359562	poluga za aretiranje	Leva di arresto	Vergrendelings-hendel	Džwignia blokujáca
10	359559	ručica za posluživanje-desno	Bracco di comando dx	Bedieningsarm rechts	Ramie obstugowe, prawe
11	359560	poluga za posluživanje	Leva di comando	Bediengreep	Uchwyt obslugowy
12	359590	stežna šapa lijevo	Staffa di serraggio sx	Spanklauwen	Łapa zaciskowa
13	359588	svornjak za blokiranje	Perno di bloccaggio	Vergrendelingsbout	Bolce zabezmieczajace
14		drška	Maniglia	Handgreep	Uchwyt
15	359587	šipka za namješanje hoda	Asta di regolazione della corsa	Slaginstelstang	Dražek do nastawiania weltkość skoku
16	359585	vijak za pričvršćivanje M6	Vite di fermo M6	Vergrendelbout M6	Śruba mocujuça M6
17	359557	križ za cijepanje	Cuneo a croce	Splijtkruis	Krzyżak luparki
18	359583	žvzejdasti vijak M12	Vite a stella M12	Stergreepschroef M12	Śruba mocujuça M12
19	400142	hidraulično ulje (1 litar)	Olio idraulico (1 litro)	Hydraulische olie (1 liter)	Olej hydrauliczny (1 l)
20	359319	sigurnosna naljepnica 1	Etichetta adesiva con le indicazioni per la sicurezza 1	Veiligheidssticker 1	Naklejka bezpiecieństwa 1
21	359320	sigurnosna naljepnica 2	Etichetta adesiva con le indicazioni per la sicurezza 2	Veiligheidssticker 2	Naklejka bezpiecieństwa 2
22	359321	sigurnosna naljepnica 3	Etichetta adesiva con le indicazioni per la sicurezza 3	Veiligheidssticker 3	Naklejka bezpiecieństwa 3
23		žvzejdasti vijak M10	Vite a stella M10	Stergreepschroef M10	Śruba mocujuça M10
24	359591	stežna šapa desno	Staffa di serraggio dx	Spanklauwen	Łapa zaciskowa
25		postolje	Basamento	Sokkel	Cokól
26		Držač nestavka klna za cijepanje	Supporto per prolunga cuneo	Houser voor splijtwigverlngstk	Mocowanie przydlużenia klna rozlupujácego
27	359556	Nastavak klna za cijepanje (poseban pribor)	Prolunga cuneo (Accessorio speciale)	Houser voor splijtwigverlngstk (Extra toebehoren)	Przydlużenie klna rozlupujácego (Akcesoria dodatkowe)

	Nr. piesei de schimbReservdelsnr.ObjednávaciećŚt.nadomestnegadela	RODenumire	SBeteckning	SKOznacenie	SLOOznaka
1		Cṭit de despicat	Klyvkniv	Štepací nož	Cepilni nož
2	359558	Bră de deservire - stânga	Manoverarm-vänster	OvláDACie rameno lavé	Krmilna ročica - leva
3	359561	Placa mesei	Bordsplatta	Stolová doska	Mizna plošča
4	359580	Motor	Motor	Motor
5	359579	Comutator pornit/oprit	Till- / Frân-brytare	Zapínanie/Vypínanie	Stikalo za vklop/izklop
6	359567	Capacul rezervorului de ulei cu tija de măsurare a nivalelului de ulei	Oljetanklock med oljemāsticka	Uzáver olejovej nádrzej s odmerkou oleja	Pokrov rezervaarja za olje z merilno palico za olje
7	359563	Masă	Bord	Štepací nož	Miza
8	359564	Roaţă	Hjul	Kolesă	Kolo
9	359562	Pârghie de blocare	Lässpak	Aretovacia páka	Blokirni vžvod
10	359559	Braț de deservire - dreaptă	Manoverarm-höger	OvláDACie rameno pravé	Krmilna ročica - desna
11	359560	Manetă de comandă	Manöverspakama	OvláDACie Úchytky	Krmilni vžvod
12	359590	Gheară de stràngere stânga	Spännklor	Napínacie lišty	Vpenjalna Čeljust, leva
13	359588	Bolt de blocare	Lásningsbulten	Uzamykatelné Čapy	Zapahnitveni zatič
14		Mâner	Handtag	Držiak	Ročaj
15	359587	Bară de reglare a cursei	Slagningstellings stäng	Tyč na nastavenie zdvihu	Nastavni drog za hod
16	359585	Śrub de fixare M6	Lässkruv M6	Zaistovacia skrutka M6	Nastavitveni vjak M6
17	359557	Cruce de despicat	Klyvningskors	Štepací križ	Cepilni križ
18	359583	Śrub cu@mâner in formă de stea M12	Lässkruv M12	Zaistovacia skrutka M12	Zvezdasti vijak M12
19	400142	Ulei hidraulic (1 litru)	Hydrauloljia (1 liter)	Hydraulický olej (1 liter)	Hidravlično olje (1 liter)
20	359319	Autcolant privind siguranta 1	Säkerhetsetikett 1	Bezpečnostné nálepka 1	Varnostna nalepka 1
21	359320	Autcolant privind siguranta 2	Säkerhetsetikett 2	Bezpečnostné nálepka 2	Varnostna nalepka 2
22	359321	Autcolant privind siguranta 3	Säkerhetsetikett 3	Bezpečnostné nálepka 3	Varnostna nalepka 3
23		Śrub cu@mâner in formă de stea M10	Lässkruv M10	Zaistovacia skrutka M10	Zvezdasti vijak M10
24	359591	Gheară de stràngere dreaptă	Spännklor	Napínacie lišty	Vpenjalna Čeljust, desna
25		Soclu	Sockel	Sokel	Podnožje
26		Suport pentru prelungirea penei de despicat	Hàllare for spaltkilförlängning	Konzola na predlženie štepacieiho klinu	Držalo za podajšek cepilnegä klina
27	359556	Prelungirea penei de despicat (Accesorii speciale)	Spaltkilförlängning (Specialtillbehör)	Predlženie štepacieiho klinu (Zviastne prísluşenstvo)	Podajšek cepilnegä klina (dodatna oprema)

Lieferumfang

Controleer na het uitpakken de inhoud van de ver-pakking op:

aanwezigheid van alle onderdelen
eventuelle transportschade

Meld möglichke gebrekken direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

• 1 voorgemonteerde apparaatunit

• 2WIelen

• 1 bedieningsarm rechts

• 1 zakje met toebehoren

• 1 tafelplaat

• 1 gebruiksaanwijzing

Zakres dostawy

Tip: Vet eerst de plaatilippen in!

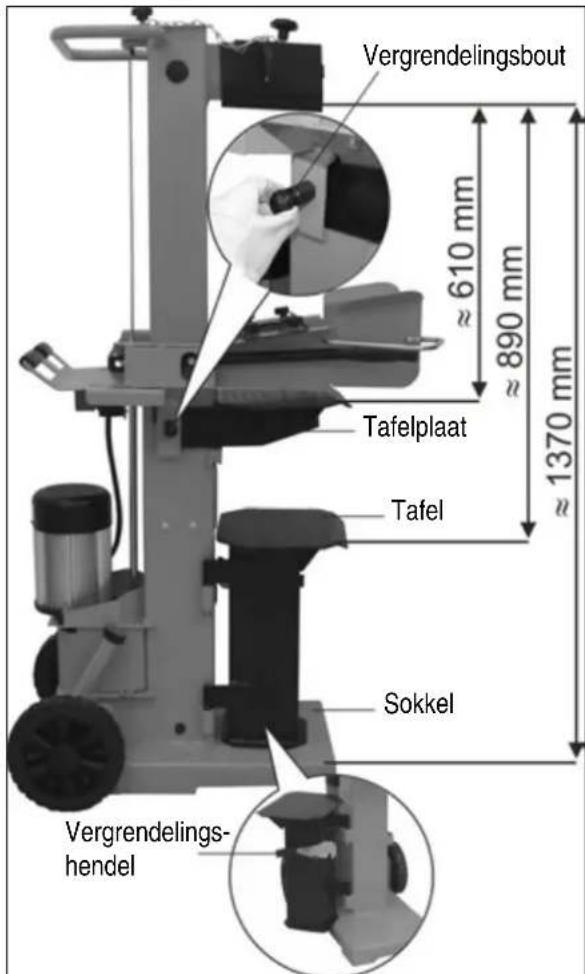

NL Tafelplaat monteren

In elke inbouwpositie zich er vergrendelingshaken aanwezig.
Plaats de tafel in het overeenkomstige houderelement.

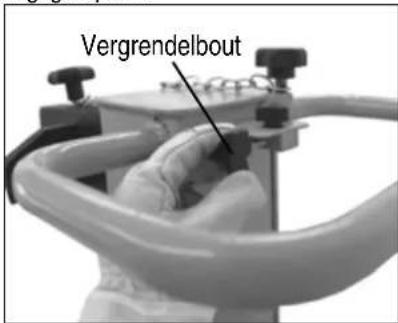

Let erop dat de vergrendelingsbout vastgekt is.

PC Montera plyta stolu

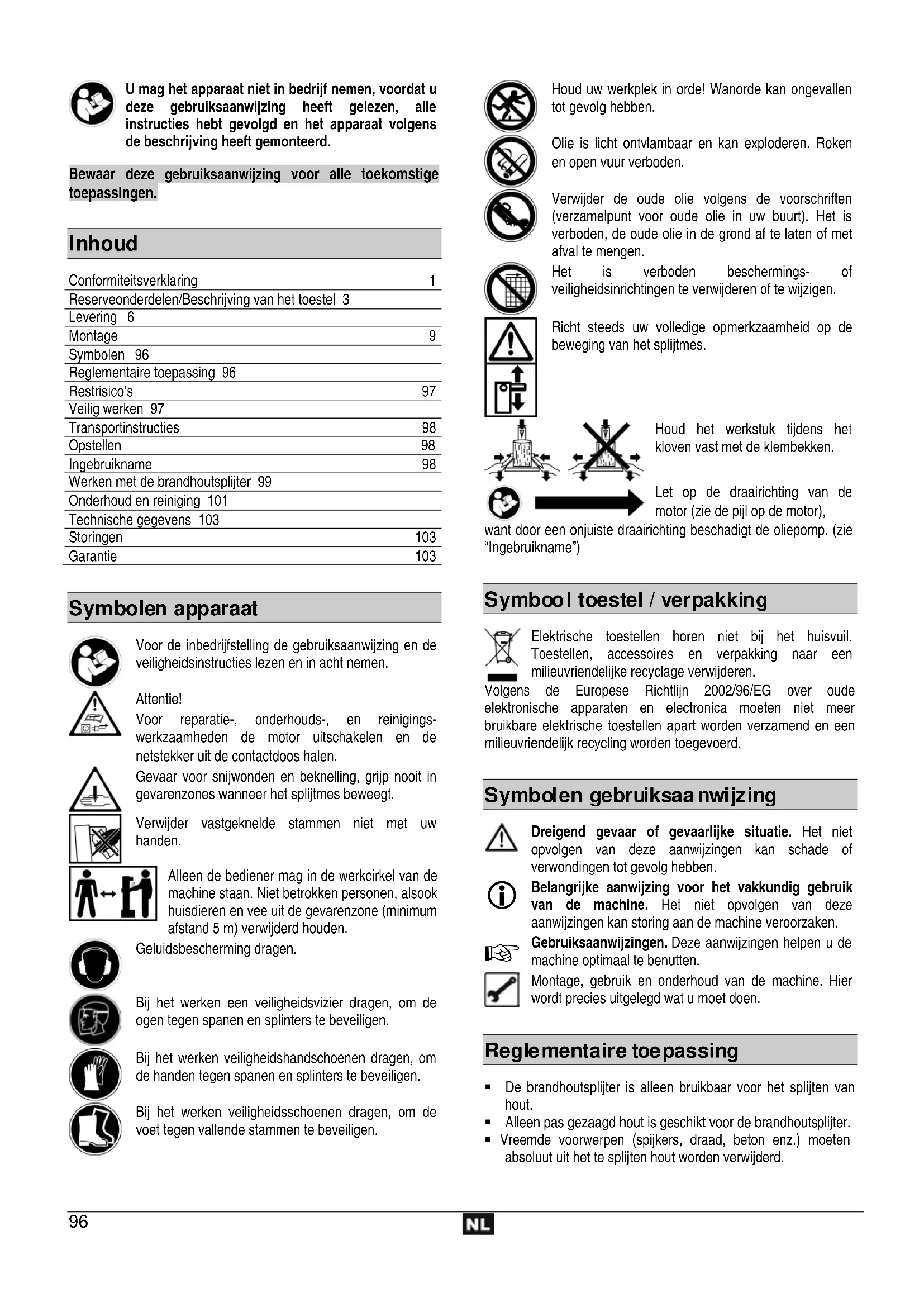

U mag het apparaat Niet in bedrijf nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle instructies hebt gezolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze gebruiksaanwijzing voor alle toekomstige toepassingen.

Inhoud

Conformiteitsverklaring	1
Reserveonderdelen/Beschrijving van het toestel 3
Levering 6
Montage	9
Symbolen 96
Reglementaire toepassing 96
Restrisico's	97
Veilig werken 97

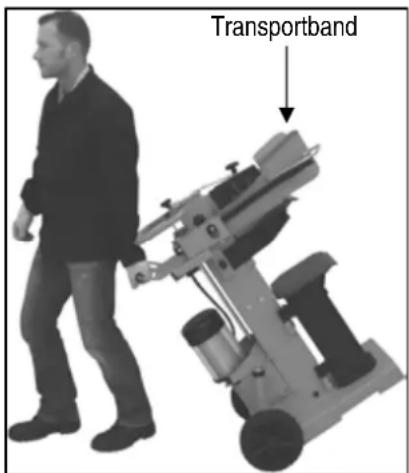

Transportinstructies	98
Opstellen	98
Ingebruikname	98

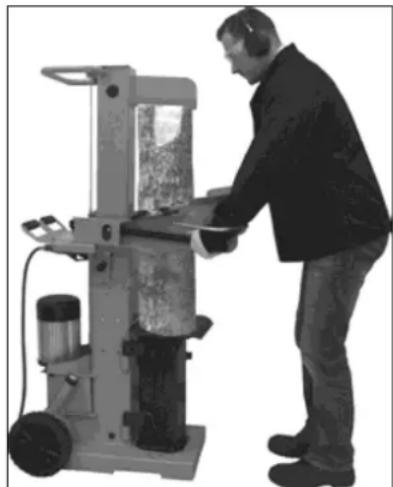

Werken met de brandhoutsplijter 99
Onderhoud en reiniging 101
Technische gegevens 103
Storingen	103
Garantie	103

Symbolen apparatus

Voor de inbedrijfstelling de gebruiksaanwijzing en de veiligheidsinstrcties lezen en in acht nemen.

Attentie! Voor reparatie-, onderhouds-, en reinigings-werkzaamheden de motor uitschakelen en de netstekkeruit de contactdoos halen.

Gevaar voor snijwonden en beknelling, vrij nooit in gevarenzones wanner het splijtmes beweegt.

Verwijder vastgeknelde stammen nicht met uw handen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de bevarenzone (minimum afstand 5 m) verwijderd honden.

Geluidsbescherming dragen.

Bij het werkken een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligigen.

Bij het werkken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Bij het werken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiligden.

Houd uw werkplek in orde! Wanorde kan ongevallen tot gevolg hebben.

Olie is Licht ontv lambaar en kan exploderen. Roken en open vuur verboden.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Het is verboden beschemings- of veiligheidsinrichtingen te verwijderen of te wizgen.

Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes.

Houd het werkstuk tijdens het kloven vast met de klembekken.

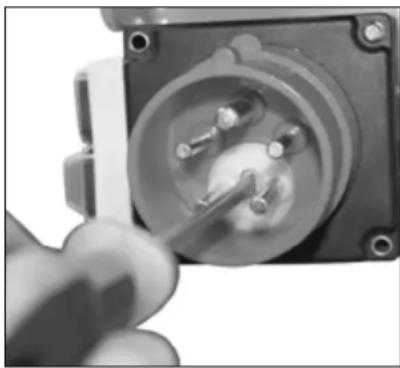

Let op de draairichting van de motor (zie de pijl op de motor),

want door een onjuiste draaärichting beschadigt de oliepomp. (zie "Ingebruikname")

Symbool toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijkke recyclage verwijderen.

Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen gebruiksaa nwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruiksaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doeon.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.

• Alleen pas gezaagd hout is geschikt voor de brandhoutswijter.
  Vreemde voorwerpen (spijkers, draad, beton enz.)要去 absoluut uithet te splijten hout worden verwijderd.

• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

• Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijende schade van eenieder soort UIT.
• Deze machine mag alleen voorbereidt, gezruikt en onderhonden worden door Personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond

van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminalisierend worden, wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Geignoreerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kunnen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Vermindering van het gezoor bij langdurig werkken zonder gezoorbescheming.

Verder kuren er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de

voorschriften ter voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.

• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
  Zorg voor een stabiele en uitgebalanceerde houding.
• Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen befindt.
• Ga nooit op de machine staan.
  Draagijdens het werken

-veiligheidsvizier
- veiligheidshandschoenen
- gehoorsbeschemmers
- veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegrepen)
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 18 jaren mogen de machine nicht bedieren.
- Kinderen dieren uit de buurt van het apparaat te worden geweerd.
- Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt zich.
- Laat de machine nicht zonder toezicht acheer.
- Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
- Overbelast de machine nicht. U werkt beter en zeker met de juiste belasting van de machine.
- Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
- Apparaat resp. onderdelen van het apparaat Niet veranderen.
- Het apparaat mag Niet met water worden afgespoten (bron van gevaar voor elektrische stroom).
- Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
- Als u de machine Niet gebruikt要去 hem op een droge plaats, buiten het bereik van kinderen opslaan.
Schakel de machine uit en neem de steker uit het stopcontact

bij:

• reparatiewerkzamheden
• onderhouds- en reinigingswerkzaamheden
  -bij storingen
• controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport van de machine

• het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine moeten alle verilgheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te lately werkken.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,dooreenkende reparatiewerkplaats gerepareerdofverwisseldworden.Metuitzonderingindien in de gebruiksaanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum 400V3- 5× 1,5mm^2 bij een kabellenge tot max. 10m
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt+zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht pvc of een ander thermoplastisch materiaal van bezelfde mechanische vastheid zichn of met dit materiaal zichn gecoat.
• De stekkervoorzieening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Let er bij het leggen van de aansluitkabel op dat deze Niet stoort, bekneld raakt, geknikt worden en de steekeverbinding Niet nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waaroor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlangkabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten-werking stellen.

Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npogevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalden hierdoor ontstaan.

Transport-instructies

Het splijtmes voor elk transport helemaal omlaag brengen.

Voor het transport pakt u de beugel met een hand vast en kantelt de houtsplijter iets maar u toe. In deze stand kan de splijter probleemloos worden getransporteerd.

Opstellen

Let er op, dat de werkplek de volgende voorwaarden verwult:

• slipbestendig
  -vlak
• geen struikelgevaren
• voldoende Lichtomstandigheden

Gebruik de machine Niet in de buurt van aardgas, ingoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Controller voor ieder gebruik

Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)

gebruik geen beschadigde aansluitkabels.

• de machine op eventuele beschadigingen
  of alle schroeven goed+zijn vastgedraaid
• het hydraulisch system op lekkages
• het oliepeil

Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30mA .

Beveiling

400V3\~ 16 A

In-/Uitschakelaar

1. Controller voor elk gebruik de functie van de schakelinrichting (door in- en uitschakelen).

Gebruik geen toestel waarbij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop.

Uitschakelen

Druk op de rode knop.

① Beveiling gegen opniew aanlopen bij hetuitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch UIT. Druk op de groene knop om het apparaat wee in te schakelen.

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor (zieur),want door een onjuiste draairichting comp.

Motor inschakelen; het splijtmes beweegt automatisch waar de bovenste positie.
Wanner het bovenste mes zich reeds in de bovenste positie bevindt: dan grijp de beiden bedieningsgrepen en druk deze maar beneden, het splijtmes beweegt maar beneden.
Indien het splijtmes nicht beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

U kunt de draairichting veranderen door een schroevendraaier in de waaroor bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

品 Hydraulicisch systeem

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zich en er geen olievlekken aanwezig zich.
  Gevaar voor uitgliden en brand!
• Controller regelmatig, of voloende hydraulische olie in het reservoir is (zie onderhoud en verzorging).

Inhoud: ca. 6 liter

Werken met de brandhoutsplijter

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele person worden bediend.
• Alleen Personen van meer dan 18 jaren, die de gebruiksaanwijzing hebben gelezen en begrepen月至e machine bedieren.
• Draag uw beschermui trustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglieden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschermen.
• Splijt alleen hout, dat aan de max. te verwerken lenghte van 1350 mm voldoet.
• Controller voor het splijten, of de splijtzuil voldoende is gezet, opdat deze zonder problemen kan in- en uitschuiven.

Wat kan ik splijten?

Maten van de te splijten stammen

Lenght van het hout: max. 1350 mm

Diameter van het hout: min. 120 - max. 400 mm

De diameter van het hout is een aanbevolen richtwaarde, waar:

• dun hout kan moeilijk te splijten zijn, wanner het knoestgaten bevat of de verzels te sterk�.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

Bediening

Tweehandige werking

Bedien de houtsplijter nooit met twee Personen.
! Blokkeer in geen geval de bedieningsgreep (span-klauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.

Let bij brandhoutsplijters met een draaiastrommotor (400 V 3-) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
1 De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair latent draaien, zodat de olie kan opwarmen.

1. Plaats de stam op de tafel van de splijter.

Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

1. Zet de stam met de spanklauwen vast.

2. Druk beiden bedieningshendels geleiktijdig maar onder.

Het splijtmes gaat omlaag en de stam worden gespleten.

1. Laat beiden bedieningsgrepen los, het splijtmes keert weer terug in zijn uitgangspositie.

Laat u slechts eén van de bedieningsgrepen los, dan blij het splijtmes staan.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen en let er op, dat het houtrecht is gezaagd.

Legen het hout zodenig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

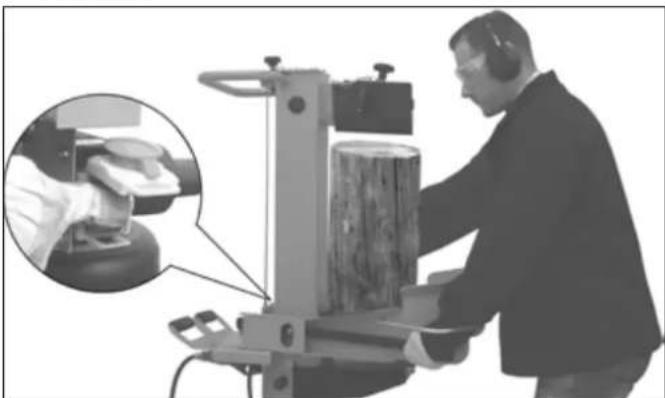

- Verstelling van de slaghoogte

Bij kortere stukken hout kut u het vermogen vergroten door deterugloop van het kloofmes te verkorten.

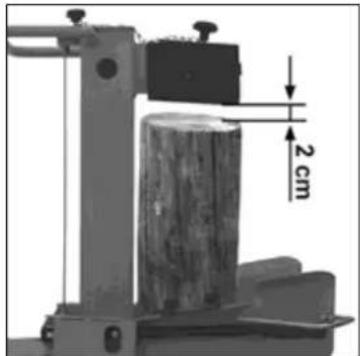

1. Zet de stam op de splijttafel en breng het splijtmes ca. 2 cm dichter bij de stam door het maar beneden drukken van de beiden bedieningsgrepen.

1. Laat eén bediening-groop los, zodate het splijtmes in die positie blijft staan.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.

2. Laat de tweede bedieningsgrep los.

3. Verkort het teruglooptraject met de aan de zichant aangebrachte stang, doordezemet de stelbout op de vereiste hoogte vast te zieten.

Tafelhoogte instellen

Bovenste positie van de tafelplaat: 610~mm Middelste positie van de tafel: 890~mm Onderste positie van de sukkel: 1370~mm

1. Splijt de stammen tot 590 mm op de tafelplaat.
   Zeker het tafelblad met behulp van de vergrendelingsbout (de vergrendelingsbout grijpt in de boring van het tafelblad).
2. Splijt stammen tot 870 mm op de tafel. Trek de tafelplaat eruit.
3. Splijt stammen tot 1350 mm op de Sokkel. Druk de vergrendelingshendel omlaag en zwenk de tafel maar opzij.

- Splijtkruis justeren

1. Stergreepschroef losmaken.
2. Het splijtkruis in de vereiste positie schuiven (De stergreepschroef ligt boven de boring in het splijtmes)
3. Stergreepschroef
   weer aantrekken.

Korthout splijten:

1. Bovenste positie van het tafelblad
2. Zet de stam op de tafelplaat van de splijter.
3. Zet de stam met de spanklauwen vast.

Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

- Langhout splijten:

1. Middelste positie van het tafel of onderste positie van het sukkel.
2. Verwijder het splijtkruis.
3. Plaats de stam op de tafel of de sukkel van de splijter.

① Mogelijke storing bij het splijten van langhout: Het te splijten materiaal worden nicht volledig gespleten, klemt vast aan het splijtmes en worden bij de terugloop mee omhoog getrokken.

In dit geval handelt u als volgt:

1. Schakel het toesteluit.
2. Bevestig, al waar lenghte van de nog te splijten stam, de tafelplaat in de bovenste of de tafel in de middelste positie.
3. Schakel het toestel in en ga verder met het splijtproces.

Splitn nooit twee stammen in een werkcyclus.
Nooit houtijdens het werkproces bijleggen of verrangen.
① Nooit door het in stand houden van de druk gedurende meerere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine.
Plaats de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe worden een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materialaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Veerijder vastgeknelde stammen nicht met uw handen

1. De vastgeklemde stam voorzichtig met een breekijzer heenen weerbewegen, opdat zich de stam kan losmaken. Splijtzauil Niet beschaden.
   In geen geval met een hamer op de vastgeklemde stam slaan.
   Een vastgeklemde stam ook nicht loszagen.
   Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).
Laat een bedieningsgrep lo.
Schakel het apparaat UIT en trek de stekker UIT het stopcontact.
Onderhouds- en verzorgingsinstrumentes in acht nemen.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

toestel uitschakelen
- trak netstikket

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absolut weer correct aangebrachte en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden wee ter verwijderen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• losse bevestigingen.
• versleten of beschadigde onderdelen.
  verwijder harsresten.
• vet de splijtzuil regelmatig in of olie deze met een milieuvriendelijke spreoi-olie in.
• controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

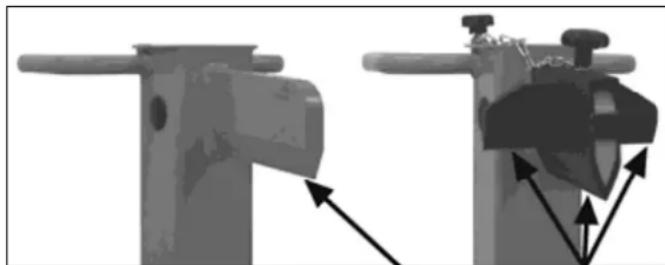

Splijtmes lijpen

Het splijtmes na een langere gebruksduur, bij een verminderde splijtcapaciteit of bij lichte verrorming van het lemmet afslijpen of met een fijn vijl weeer scherp makeen (bramen verwijderen).

Kant scherpen

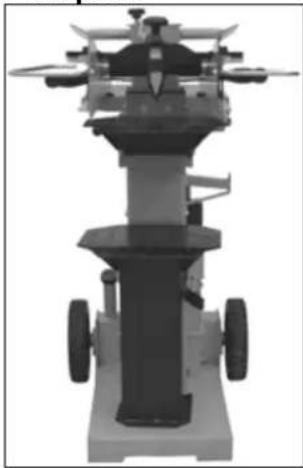

Hoe controllerik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Steek de peilstaaf weer tot aan de aanslag in de opening.
5. Trek de oliepeilstaaf er weeuruit.

Wanner het oliepeil tussen beiden merkestrepen ligt is er voldoende olie in het reservoir.
Wanneer het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

1. Controller de olie-dichting. Deze dient bij beschadigingen te worden verrangen.
2. Steek de peilstaaf wee in de opening.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf er uit.
3. Plaats eenrecipient, die minimum 6 liter olie kan opnemen onder de houtsplijter.

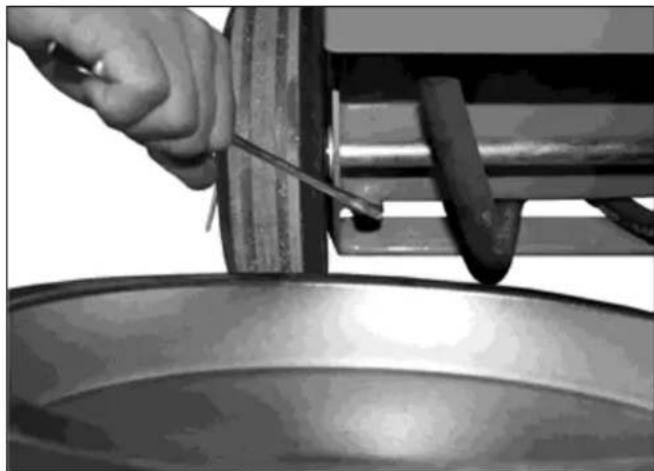

4. Schroef de aftapstop los, opdat de olie eruit kan lopen.

1. Pakking en aftapstop weeanbrengen.
2. Vul de neue hydraulische olie met behulp van een zuivere trechter in de machine.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
5. Steek de peilstaaf weer in de opening.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

① Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
of gelijkwaardige olie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de brandhoutsplijter.

Technische gegevens
Mogelijkke storingen

Model / Type ASP 10 TS
Bouvwjaar zie LASTe pagina
Splijtkracht 100 kN (10 t)
Lente van het hout max. 1350 mm
Diameter van het hout min. 120 mm - max. 400 mm
Splijtlengte	≈ 550 mm
Voorloopsnelheid	ca.
Terugloopsnelheid	ca.
Hydraulische olie (max.) 6 Liter
Hydraulische druk 21 MPa (210 bar)
Vermogen van de elektromotor (opnamevermogen) P	1 3,3 kW S6-40%
Aansluiting 400 V / 3N~+PE 50 Hz, 16 A
Afmetingen lengte 890 x bredte 620 x hoogte 1610 mm
Gewicht	ca.

Voor het verhelpen van iedere storing

toesteluitschakelen
stroomtoevoer onderbreken

Probleem	Mogelijk ooorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gepositioneerd → Stam overschrijdt de toegelaten afmettingen of het hout is te hard voor het vermogen van de machine → Splijtmes splijt Niet → Hydraulische druk te laag → Activeringsstang verbogen (hydraulische stoter worden Niet—helemaal ingedrukt) → Verkeerde aansluitleiding (langer dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtmes slijpen, op bramen en kerven controleren → Oliepeil controleren; indienoodzakelijk olie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemdeirma. → Stang door fabrikant of door hem geauthoriseerdeirma laten afstellen → Correcte aansluitleiding gebruiken
Splijtkolom schuift schom-melend of met veel trillingen in	→ Lucht in de kringloop → Splijtzuil Niet voldoende ingevet resp. ingeoelied	→ Oliepeil controleren; indienoodzakelijk olie bijvullen. → Splijtzuil inventen of met een milieuvriendelijk sproeilolie inolien Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemdeirma
Splijtkolom schuift Niet maar binnen	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma.
Motor draait wel, maar de splijtkolom worden Niet ingeschoven	→ Onjuiste draairichting van de motor	→ Draairichting van de motor controleren Draaisroom: Draairichting van de motor omzetten
Motor loopt Niet aan	→ Netspanning ontbreekt → 2-fase beweging bij Draaisroommotor → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren → Zekering en toevoerleiding door een elektricien latent controleren → Aansluitkabel verrangen c.q. door een elektricien latent controleren → Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Purtati ochelari sicasti de protectie.
