KÄYTTÖOHJE ASP 10 TS ATIKA

Polttopuun halkaisukone

Alkuperäiset ojeet - Turvaohjeet - Varaosat

Túzifa hasogató

ilmoittaa taten yksinomaisella vastuulla, etta tuote

Brennholzspalter (Polttopuun halkaisukone) ASP 10 TS (Sarjanumero: 000001-020000)

on yhdenmukainen ylamainittujen EY-direktiivien märäysten kanssa sekä seuraavien direktiivien märäysten kanssa: 2004/108/EY.

Seuraavia harmonisoituja normeja on kaytetty:

Teknisten asiakirjojen kokoamiseen valtuutettu henkilo:

Laiteen kuvaus - A berendezes leirasa - Opis uredaja

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltö taydellinen
tai mahdoliset kuljetusvauriot

Esit valitukset kauppiaalle, laitteen toimitajalle tai valmistajalle valittomasti. Jalkeenpain esitettya valitusia e hyväksytä.

1 Laiteyksikko

• 2 Pyorä

1 Kayttokehva, oikea

1 Ruuvipussi

1 Poytataso

-1 Kayttoohje

• 1 Käytökahva, vase

FIN Käytökehvojen asennus

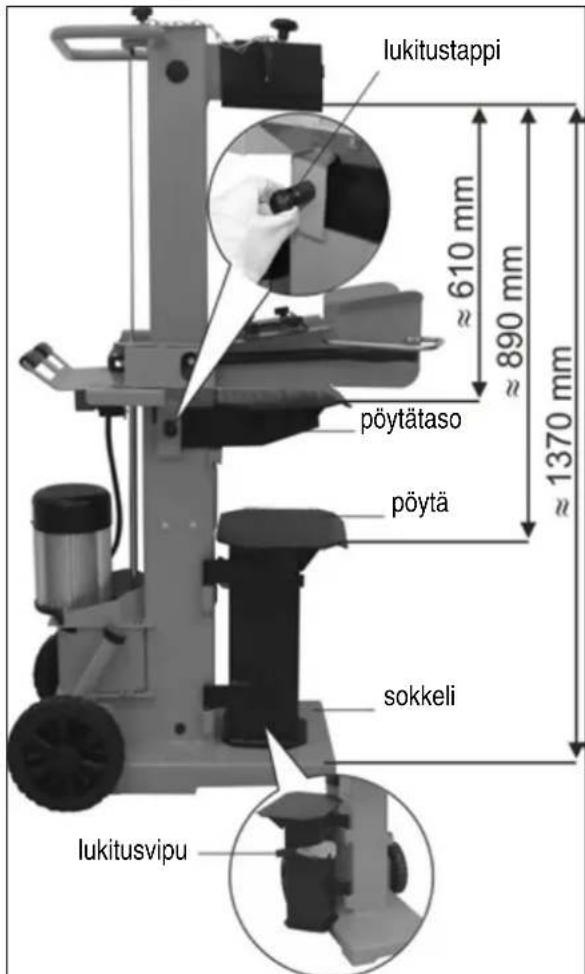

Vinkki: Rasvaa sita ennen peltilappien!

Asennusasennossa on olemassa lukitustappi.
Aseta poytalevy vastaviin kulmapidikkeisin.
Varmista, etta lukitustappi on lukkiutunut.

Alä ota laitetta käyttoön, ennenkuin olet lukenet
sen käytöohjeen, huomioinut kaikki
huomautukset ja asentanut laitteen kuvatulla
tavalla.

Sailytettä tuleaa käytllvarten.

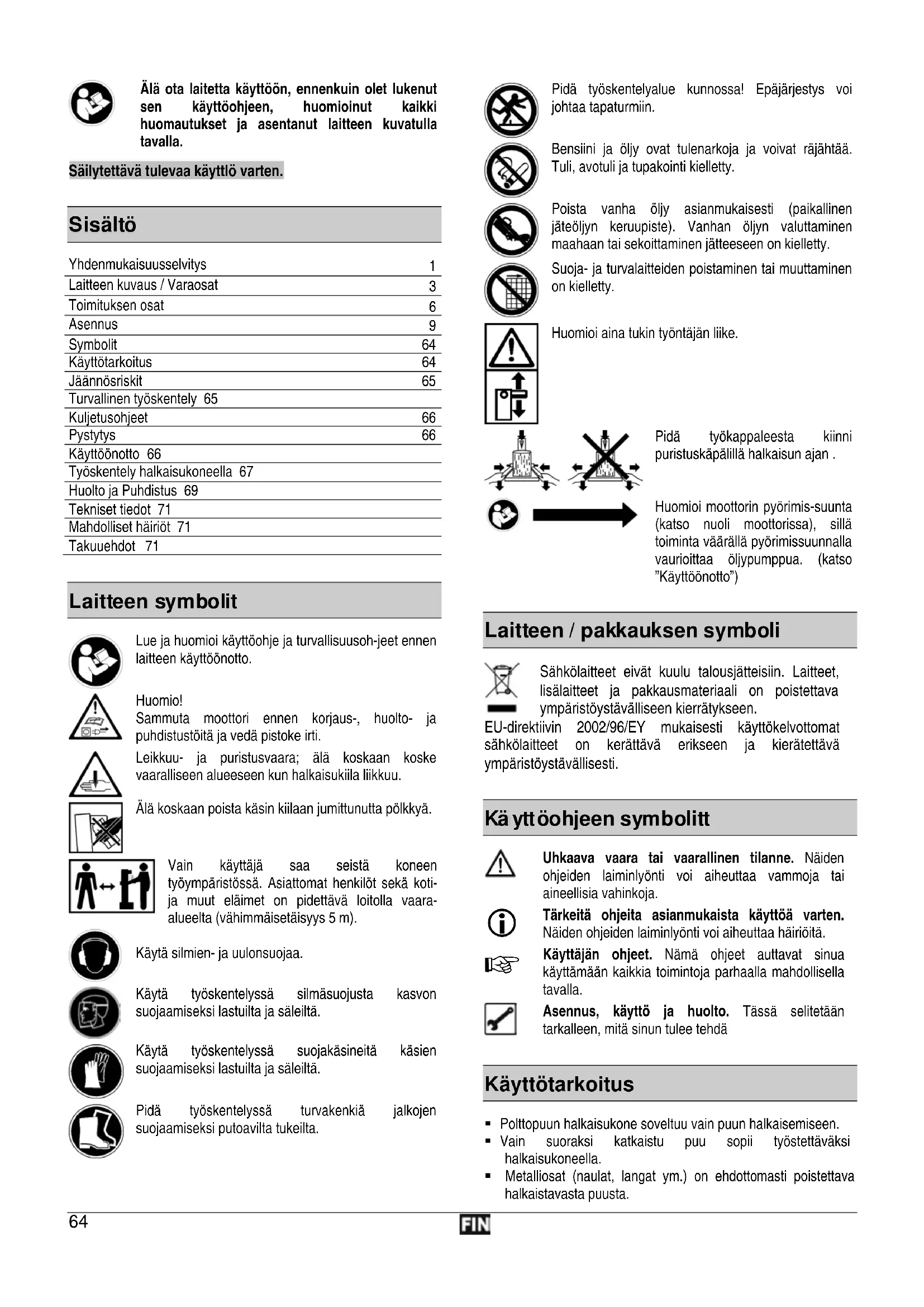

Sisälto

Yhdenmukaisuusselvitys	1
Laitteen kuvaus / Varaosat	3
Toimituksen osat	6
Asennus	9
Symbolit	64
Käytötarkoitus	64
Jäannösriskit	65
Turvallinen työskently 65
Kuljetusohjeet	66
Pystyts	66
Käytöönotto 66
Työskentely halkaisukoneella 67
Huolto ja Puhdistus 69
Teknisitet 71
Mahdolliset Häiriöt 71
Takuuehdot 71

Laitteen symbolit

Lue ja huomioi kayttoohje ja turvallisuusoh-jeet ennen laitteen kaytttoonotto.

Huomio! Sammuta moottori ennen korjaus-, huolto- ja puhistustoitta ja veda pistoke irti.

Leikkuu- ja puristusvaara; ala koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Alä koskaan poista kasin kilaan jumittunutta polkkyä.

Vain kayttaja saa seista koneen tyoymparistossa. Asiattomat henkilot sekia muut elaimet on pidettava loitolla vaaraalueelta (vahimmaisetyss 5 m).

Käytä silmien- ja ulonsuojaa.

Käyt työskentelyssä silmasuojsta kasvonsuojaamiseksi lastuilta ja saleiltä.

Käytä työskentelyssä suojakaseinita käsien suojaamiseksi lastuilta ja saleiltä.

Pida tyoskentelyssa turvakenkia jalkojen suojaamiseksi putoavilta tukeila.

Pida tyoskentelyalue kunnossa! Epajarjestys voi johtaa tapaturmiin.

Bensi ni ja oljy ovat tulenarkoja ja voivat rajahtaa. Tuli, avotuli ja tupakointi kielletty.

Poista vanha oljy asianmukaisesti (paikallinen jateoljyn keruupiste). Vanhan oljyn valuttaminen maahaan tai sekoittaminen jatteeseen on kielletty.

Suoha- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Huomioi aina tukin tyontajan like.

Pida tyokappaleesta kiinni puristuskapalilla halkaisun ajan.

Huomioi moottorin pyorimis-suunta (katso nuoli moottorissa), silla toiminta vaarallay porimissuunnalla vauroittaa oljypumpppua. (katso "Kaytoonotto")

Laitteen / pakkauksen symboli

Sähkölaitteet eivat kuulu talousjatteisiin. Laitteet, lisälatteet ja pakkaumsateriaali on poistettava ympäristöystävalliseen kierräkykseen.

EU-direktiivin 2002/96/EY mukaisesti kayttokelvottomat sahkolaitteet on kerattava erikseen ja kieranettav ymparistoystavllisesti.

Käytöohjeen symbolitt

Uhkaava vaara tai waarallinen tilanne. Naiden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käytöä varten. Näiden ohjeden laiminlyonti voi aiheuttaa hairiöita.

Käytäjan ohjeet. Nämä ohjeet auttavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huoTo. Tassā selitetaan tarkalleen, mita sinun tulee tehdā

Käytötarkoitus

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
  Vain suoraksi katkaistu puu sopi tyostettavaksi halkaisukoneella.

• Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.

• Maarayksenmukaiseen kayttoon kuuluu myos valmistajan maaräamien kayttö-, huolto- ja kunnossapitoehtojen noudattaminen sekä kayttoohjeeseen kuuluvien turvallisuusohjeiden noudattaminen.

• Kaikki muu kaytö, joka poikkeaa naista e ole maarysten mukaista kaytöa. Valmistaja ei vastaa mistaan naista syista aiheituneista vahingoista - kayttäja vastaa niista kokonaan itse.
• Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttaa ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tiotoisia vaaroista. Korjaustöitä saa suorittaa vain yrityksenme korjaajat tai yrityksenme ilmoittaman asiakaspalvelupisteen korjaajat.

Jäannösriskit

Myos märäystemmukaisessa käytössä voi, asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jäädä jäannösriskejä, johtuen käytötarkoituksen maäräamastä rakenteesta.

Jäannöriskejā voidaan vahentaa huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Huomaavaisuus ja varovaisuus piententa henkiloiden vahingoittumisen ja vauroioden riskia.

• Turvallisuustoomipteiden sivuuttaminen voi johtaa kayttajän loukkaantumiseen tai omaisuuden vauroitumiseen.
• Halkaisuterä voi aiheuttaa käden tai sormien loukkaantumisen, jos käytö on huolimatonta tai turvallisuismäräyksiä ei noudateta.
  Sahkon aiheuttama vaara, jos ei kayteta märäyksenmuaisia sahkoliitantöja.
• Avointen sahkokomponenttien jännityksen alaisten osien koskettaminen.
• Vaikutus kuuloon, kun työskennelläan pitkiä aikoja ilman kuulosuojaimia.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jaannosriskien vaara.

Turvallinen työskently

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamaäraykset tai kulloisenkin maan voimassaolevat turvallisuusmaäraykset, voidaksesi suojella itseasi ja muita mahdollisila vammoitla.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Säilytā)nämāturvallisuusohjeet hyvin.

• Ole tarkkaavainen. Kiinnitä huomiota siinen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsnyt tai olet huumeen, alkoholin tai laakkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaavakaviin loukkaantumisiin.
  Tutustu laitteseen käyttoohjeen avulla ennen käytöa.

• Älä käytä laitetta muhin kuin vain sille maärättyihntarkoituksiin (katso kohdat käytötarkoitus ja „Työskentely polttopuun halkaisukoneella").

• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Seiso työskentelyn aikana työntäjan takana kayttokahvan alueella. Äla koskaan seiso halkaisukiilan alueella.

• Alä koskaan seiso koneen paällä.
  Käytä työskestelyssa:

• suojalaseja tai suojanaamaria

• tyokasineita
• mahd. kuulosuojaimia
• teraskärkisia turvakenkia

Käytä sopivaa työvaatetusta:
ei valjia vaatteita tai koruja (ne voivat tartua liikkuviin osin)
Laitteen käytäjä on vastuussa muiden käyttopaikan laheisyydessä oleskelevien turvallisuudesta.
- Alle 18-vuotaat eivat saa kayttäa konetta.
- Pida lapset loitolla laitteesta.
- Älä koskaan ota laitetta käyttoön, kun sen lähellä on asiattomia henkilöitä.
- Alā jātā laitetta seisomaan ilman valvontaa.
- Pidä työskentelyalue kunnossa! Epäjärestys voi johtaa tapaturmiin.
- Älä ylikuormita laitetta! On olemassa vaara, etta sahantera tarttuu hallitsemattomasti yksittäiskappaleihin.
- Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyina, aläkä tee laitteeseen mutoksia, jotka haittaavat turvallisuutta.
- Alä muuta laitetta tai laitteen osia.
- Alä koskaan jata laitetta paällekytketyksi, kun se on kyljellään. Laite on suunnitelu kaytettäväksi ainoastaan pystyasennossa.
- Alä ruiskata laitetta vedellä.
- Alä jātā konetta sateeseen tai työskentele sateessa.
Sailytakonetta vain kuivassa paikassa lasten ulottumattomissa.
- Sammuta laite ja vedä virtapistoke pistorasiasta seuraavissa tapauksissa:

• korjaustoissa
  huolto-ja puhdustoissa
• hairiöiden poistossa
• kun tarkistat johtoja kiertymisen tai vaurioiden varalta
• kuljetus

• laitteelta poistuttaessa (myös lyhytaikaisesti)

• Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksen-mukainen kunto.

• Tarkista, toimivatko kaikki likkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien taytyy olla asennetu oikein ja tayttä kaikki märärykset jotta sahan moitteeton toiminta varmistetaan.
• Vauroituneet suojalaitteet ja osat taytyk korjauttaa tai valhaddtaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta,Jos ei toisin ilmoitettu kayttöohjeessa.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

Sähköturvallisuus

IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään

$$ \Rightarrow 4 0 0 \mathrm {V} 3 \sim $$

5 × 1,5 ~mm^2 , kun johtopituus on enintään 10 ~m

• Alä koskaan käytä yli 10 m pitkä liitäntäjohtoja. Pitkat ja ohuet liitosjohdot aiheuttav jännitehäviöta. Moottori ei saavuta ena aksimaalista tehoa, laitteen toiminta heikkenee.

• Liitantajohdon pistokkeiden ja kytkentälakikoiden tulee olla kumista, pehmeastä PVC:sta tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden taytyo olla paallystety vastaavalla materiaalillia.

Liitantajohdon pistokkeen taytyy olla roiskevesisuojattu.

• Liitantäjohtoen asennuksessa on huomioitava, etta johtoja e i litistetä, taivuteta eikä pistokelitin ole markä.

• Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.

• Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumuudelta, öljltä ja teraviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.

Tarkista liitosjohdot saannollisesti ja vaihda viottuneet.

• Alä käytä vialisia liitantäjohtoja.

• Käytäulkona vain tarkoituksenmuaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.

• Valiaikaisratkaisuiki tarkoitettuja sahkoliitantojä ei saa kayttä.

• Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytösta.

Sahköisten osien sahkölitantä tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidän asiakspalvelumme suoritettavaksi. Paikallisia maarayksiä, erityisesti suojatoimenpiteita on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisä varaosia, lisavarusteita ja erityislisavarusteita. Muiden varaosien ja lisavarusteiden käytto voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tallaisten varusteiden aiheuttamista vahingoista.

Kuljetusohjeet

Siirra halkaisuterä alas asti aina kun siirrat laitetta ja kuljetat

sita.

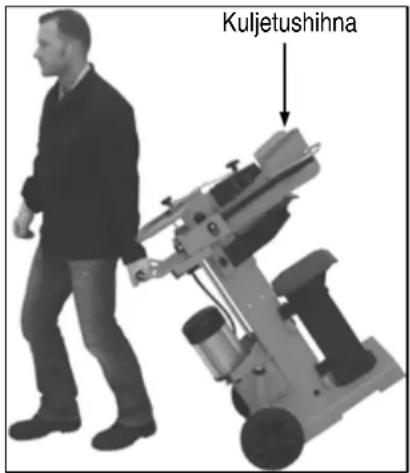

Kuljettamista varten ota

yhdellä kadella

kahvasta kiinni ja

kallista

puunhalkaisukonetta

hieman itseesi pain.

Halkaisija voidaan

kuljettaa helposti tassä

asennossa.

Pystytys

Varmista, etta tyolue tayttseuraavat vaatumukset:

• liukumaton
  -tasainen
• ei kohtia, joihin voi kompasta
• riittavat valo- olosuheet

Älä käytä konetta maakaasun, bensiin tai muidenosti palavien materiaialien laheisyydessä.

Käyttoönonotto

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.

• Tarkista ennen jokaista käytöä:

• johdot rikkäisten kohtien varalta (repeämät, villot ym.)
  älä käytä rikkinaisia johtoja

• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskently")
• kaikki ruuvilitokset on kiristetty
  hydraulikka vuotojen varalta
• ojiytaso

① Verkkoliintäntä

• Vertaa laitetyppikilvessä annettua jannitetta verkkojannitteeseen ja liita laite vastaavaan ja märäyksenmukaiseen pistokkeeseen.
  Käytä jatkojohtoa, Jonka poikkileikkaus on riittäv.
  Liitakone 30 mA Fi-suojakytkimen kautta (vikavirtasuojakytkin).

Sulake

400V3\~ 16 A

Päälle-/poiskytkentä

Tarkista ennen jokaista käytöa poiskytkennän toiminta (paälle-/poiskytkennlä).

Alä käytä laitetta, Jonka kytkintä ei voida kytkeä pälle tai pois pälä. Vaurioitunut kytkin on heti korjattava tai vaihettava asiakspalvelun toimesta.

Paalkeytkeminen

Paina vihreaa painiketta.

Paaltkeminen

Paina punaista

painiketta.

① Jällenkäynnistymissuoja virtakatkossa (nollajännitelaukaisin)

Laite kytkeytyy automaattisesti pois pälä, kun esiintyy virtakatko, pistoke vedetaan tahattomasti irti, sulake on vialinen yms.

Uudelleen käynistämista varten paina jälleen paalle-/poiskykimessä olevaa vihreaa painiketta.

Polttopuun halkaisukone, 400 V 3~

Huomioi moottorin pyorimissunta (katso), sillä toiminta vaärällä pyorimissuunnallä appua.

Tarkista pyörimissunta:

Kännistä moottori; halkaisuterä kulkee automaattisesti ylimmäiseen asentoon.

Jos halkaisutera on jo ylimmaisesa asennossa: ota molemat kaytovarret ja paina ne alas, halkaisutera kulkee alas.
Jos halkaisuterä ei liiku moottorin käynnistyksen jälkeen, sammuta moottori ja muuta pyörimissuuntaa.

Pyörimissunnta

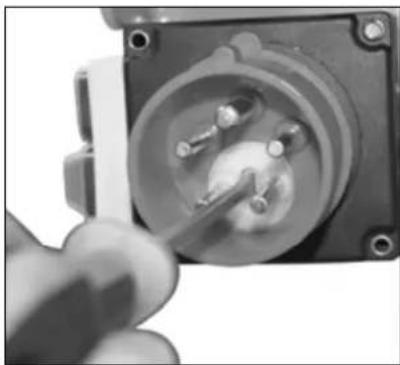

voidaan muuttaa tyontamalla ruuvitalta pistokleen kaulkssessa olevaan rakoon ja kaantamalla oikealle tai vasemmalle painamalla samalla kevyesti.

① Hydraulikka

• Alä koskaan kaytä konetta, jos hydraulikkaöljy voi muodostaa vaaratilanteen.
• Varmista, etta kone ja työalue on puhadas ja ilman öljytahroja. Liukastumis- ja palovaara!

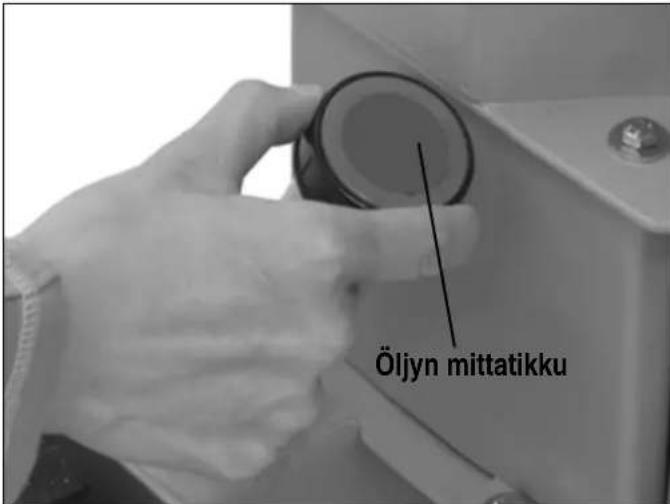

  Tarkista saannollisesti, etta sailiossa on riittavasti hydraulikkaoljya (katso "Huolto ja hoito")

Sisälto: n. 6 litraa

Työskently halkaisukoneella

LISATURVALLISOHJEET

• Halkaisukonetta saa käytäa vain yksittäinen henkilo.
  Vain 18 vuotta tayttaneet henkilot, jotka ovat lukeneet ja ymmartaneet kayttoohjeen, saavat kayttta konetta.
• Käytä suojavarusteita (kasvonsuojus, käsineet, suojakengät) suoiautuaksesi mahdollsilat loukkaantumisilta.
• Alä koskaan halkaise tutkeja, joiden sisällä on nauloja, rautalankaa tai muita esineita.
  Jo halkaisu puu ja puulastut muodostavat vaarallisen työvalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä tvöskentelyalue raivattuna!
• Älä koskaan aseta kasia koneen likkuville osille, kun kone on käynnissä. Pida turvaetaisyys puurunkoon, tyontäjän ja halkaisukilaaan kaisen sujaamiseksi loukkaantumisila.
• Halkaise vain puuta, jonka pituus on korkeintaan sallittu enimmäispituus (1350 mm).
  Tarkista ennen halkaisemista, etta halkaisupylvas on rasvatu riittavasti, jotta se voi kulkea vaivatta sisaan ja ulos.

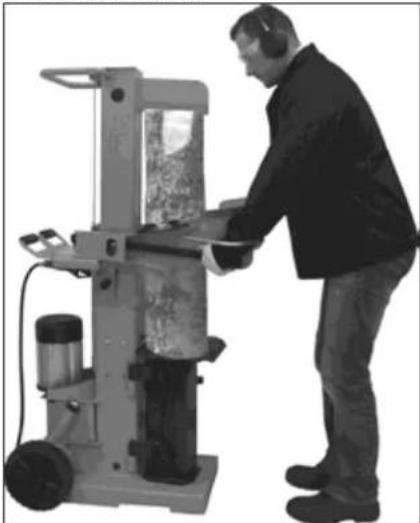

Mitä voidaan halkaista?

Halkaistavien polkkyjen koko

Pun pituus: maks. 1350 mm

Pun lapimitta: min. 120 - maks. 400 mm

Puan lapimitta on suositellu ohjearvo, koska:

• ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat liian kovat.

Alā halkaise tuoreita polkkyja. Kuivat, varastoidut polkyt halkeavat paljon helpommin, eivatka jumitu niin usein kiinni kuten tuore (märka) puu.

Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

Käytö

Käytö molemn käsin

Punnhalkaisukonetta saa kayttä ainoastaan yksi henkilo, ei useampi.
Alä koskaan lukitse kayttokahvoja (kiinnytyskapälä).

1. Paina vihreaa kaynnistyspainiketta. Odota muutama sekunti, jotta moottori saavuttaa lopullisen kierroslukunsa ja hydraulikkapumpun paine kehitty.
   Kun lamptola on alle -5^ , annahalkaisukoneen kayda tyhjakaynnillva hinttaan 15 min.,jotta oljy voi lammeta.

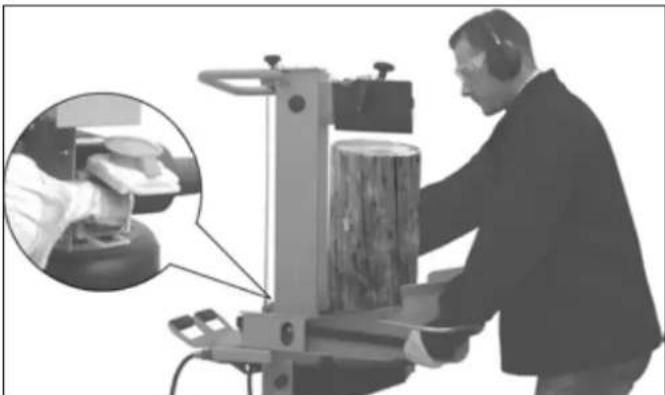

2. Aseta polkky halkaisukoneen poydalle.
   ① Kāsittele halkaistava tavara ainoastaan syyn suuntaisesti.
3. Pida polkysta kiinni kiinityskapalillia
4. Paina samanaikaisesti käytökahvaa alaspän.
   Halkaisukiila tyontyy polkkyä vasten. Pölky halkaistaan.

1. Päastä käytökahvasta ja toimintapainikkeesta irti, pölkyhalkaisukiila palaa lahtoaesmaan.

① Jos paaestetaan irti yhdestakin kahvasta, halkaisutera pysahtyy.

Erityisiä huomautuksia halkaisemista varten:

- Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, etta puu on katkaistu suoraan.

Aseta puu halkaisukoneeseen siten, etta se ei aiheuta vaaraa itsellesi (kompastusvaara).

- Iskunpituudenaatö

Lyhyempien puukappaleiden kohdalla suorituskyka voidaan nostalgia lyhentamalla halkaisuteran paluumatkaa.

1. Aseta polkky
   halkaisupöydalle ja
   molempia
   käytökahvoja
   painamalla siirä

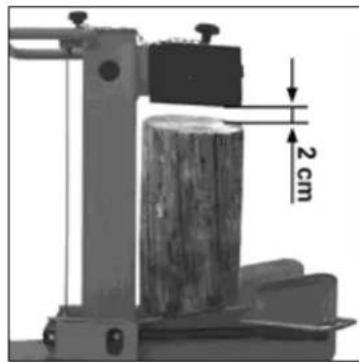

   halkaisuterä noin 2
   cm:n paahan polkysta.

1. Päasta irti yhdestä käytökahvasta, jotta halkaisuterä pysahtyy tahan asentoon ja sammuta laite.

1. Vedā verkkopistoke irti

2. Päästa irti toisesta käytökahvasta.

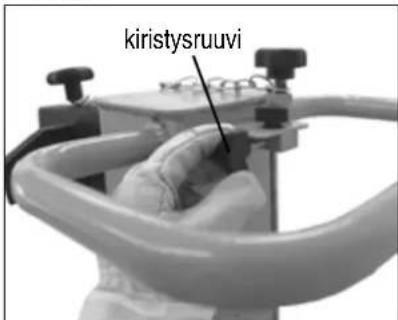

3. Lyhennä paluumatka sivussa sijaitsevala tangolla kiinnittamalla kirstyssruvi tarvittavaan korkeuteen.

Poytakorkeudenaat

Poytataison ylin asento: 610 mm
Poytataison keskimmainen asento: 890 mm
Sokkelin alin asento: 1370 mm

1. Kun halkaiset enintaan 590 mm:n polkkyjä poytatassola. Varmista poytataso lukitustapin avulla. (Lukitustappi tyontyy poytatassosa olevaan reikäan).
2. Kun halkaiset enintaan 570 mm:n polkkyjpaoytatasolla.Irrotalukitustappi ensin ja veda poytataso ulos.
3. Kun halkaiset enintaan 1350 mm:n polkkyj sokkelilla. Tyonna lukitustappi ensin alaspain ja
4. kännä pöytä sivuun.

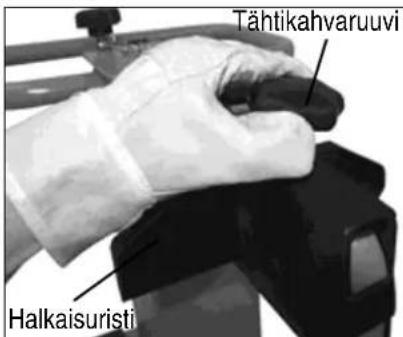

Halkaisuristin saatoo:

1. Löysä täntikahvaruuvia.
2. Työnnä halkaisuristi oikeaan kohtaan. (Täntikahvaruvi on halkaisuterän reiä ylapuolella).
3. Kiristä tāhtikahvaruuvi.

Lyhyen puun halkaiseminen:

1. Poytataison ylin asento.
2. Aseta polkky halkaisukoneen poydalle.
3. Pida pólkysta kiinni kiinnityskapäillä.

Kasittele halkiastava tavara ainoastaan syyn suunaisesti.

- Pitkān puun halkaiseminen:

1. Poytatason keskimmainen asento tai sukkelin alin asento.
2. Poista halkaisuristi.
3. Aseta polkky halkaisukoneen poydalle tai sukkelille.

① Mahdollinen hairi pitkän puun halkaisemisessa: Halkaistavatavara ei halkea kokonaan, jumittuu halkaisuteraan ja vedetaan paluumatkalla mukaan ylos.

Tassapauksessa toimi seuraavasti:

1. Sammuta laite.
2. Kiinnita poytataso ylmpaan tai keskimmaiseen asentoon riippuen halkaistavan polkyn pitudesta.
3. Kaynnista laite ja jatka halkaisemista.

Ala koskaan halkaise kahta polkkya samalla tyokerralla.
Aikana.
Alä koskaan pakota polkyn halkaismista yllapitamalla tyontoa usean sekunnin ajan. Tamä voi johtaa koneen vaurioitumisen.

Aseta polkky uudestaan poydan paalle ja toista halkaisutapahtuma tai laita polkky sivuun.

Kuinka irrotetaan jumittunut tukki?

Vaarana on, etta oksallinen polkky jumittuu halkisuvaiheessa.

1. Laite on sammutettava ja sytytystulpan kenkä on vedettävä iri.

Alpaosta jumittuneita polkkyjak塞尔.

1. Liikuta jumittunutta polkkya varovaisesti rautakangella edestakaisin, jotta polkky irtoa. Ala vaurioita halkaisupylvastä!

Alä koskaan hakkaa jumittunutta polkkyä tai pidä kasiä polkyn lahellä sitä irrottaessa.
Alä koskaan irrota jumittunutta polkkya sahaamalla.
Alpa pydà toista henkiloä avuksi.

Työn lopettamisen jälkeen:

Siirra halkaisuterä alimmaiseen asentoon (sisäntyönnetty til).
Paaasta iri yhdesta kayttokahvasta.
Sammuta laitteen moottori.
Huomioi huoIto- ja hoiTo-ohjeet.

Huolto ja Puhdistus

Ennen jokaista huolto- ja puhistustyö

• kytke laite pois päältä
• verkkopistoke vedetaan irti

Käytä suojakänineita käsien loukkaantumisen valttamiseksi.

Huolto- ja puhistustoytā varten poistetut turvavarusteet tāytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytösta voi seurata odottamattomia vahinkoja ja vammoja.

Varmista huollon tai korjauksen jälkeen, ettei tyokaluja tai ruuviväntimiä jaenyt laitteeseen.

Tassa luvussa kuvattuja huolto- ja puhistustoitä laajempia toita saa suorittaa vain asiakaspalvelu.

Jotta taataan laitteen pitka ja luotettava kaytö, suorita seuraavat huoltoyot saannollisesti.

Huomioi seuraavat kohdat, jotta halkaisukoneen toimintakyä sailyisi:

• Puhdista kone perusteellisesti työn päattymisen jälkeen.
  Loyatskiinnitykset.
  Kuluneet tai vaurioituneet rakenneosat.
• Poista pihkajännöket.
  Voitele mannansvari sannollisesti ymparistoystavallisella suihkutusolylla.
• Tarkista säännöllisesti hydraulikkaletkujen ja letkuliitokset tiiviys ja kunto.
• Oikein asennetut ja ehja suojukset ja turvavarusteet.

Halkaisukilan teroitus

Kun konetta on kaytety pitkäan tai halkaisuteho on vahentynyt, teroita halkaisukiila hienolla viilalla (purseen poisto).

Reunan teroitus

Miten tarkistetaan oljytaso?

1. Halkaisupylvaaon oltava sisäntyönnett.
2. Ruuvaa oljyn mittatikku ulos.
3. Puhdista oljyn mittatikku ja oljtyiviste.
4. Työnnä mittatikku takaisin aukkoon vasteeseen asti.
5. Veda oljyn mittatikku jalleen ulos.

Säiliössä on riittävasti öljä kun öjytaso on molempien merkkien valissä.

Oljya taytyi lisata puhtaan suppilon avulla, jos oljytaso on alemman merkin alapuolella.

1. Tarkista Öljtyiiviste. Jos tiiviste on vauroitunut, se on vaihettava.

2. Työnnä mittatikku takaisin aukkoon vasteseen asti.

Milloin oljy vaihetaan?

Ensimmainen oljynvaihto 50 kayttotuntien jalkeen, sitten 250 kayttotuntien valein.

Vaihto:

1. Halkaisupylvään on olta sisäntyönnett.
2. Ruuvaa oljyn mittatikku ulos.
3. Aseta halkaisukoneen alle astia, johon mahtuu vahintaan 6 litraa oljya.

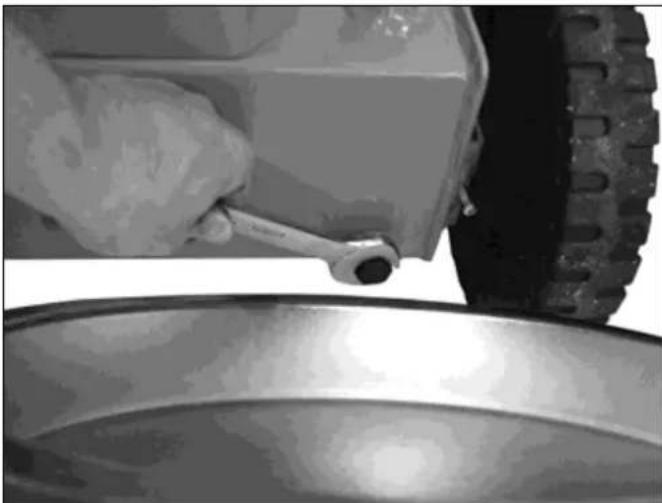

4. Ruuvaa tyhjennystulppa irti, jotta oljy voi valuu ulos.

1. Aseta tiiviste ja tyhjennystulppa takaisin.
2. Kaada uusi hydraulikkaoljy puhtaan suppilon avulla sailiön.
3. Puhdista oljyn mittatiku ja oljtyiiviste.

4. Tarkista öljtytiviste. Jos tiiviste on vauroitunut, se on vaihettava.

5. Ruuvaa oljyn mittatikku jalleen kiinni.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Hydraulikkaoljy

Halkaisukoneelle suosittelemme seuraavia hydraulikkaoljyä:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 tilaus-nro. 400142 (1 litra)
Mobil DTE 11
tai vastaava

Älä käytä muita öljtyyppejä. Muiden öljtyyppien käytö vaikuttaa halkaisukoneen toimintaan.

Tekniset tiedot
Mahdolliset häiriöt

Malli / Typpi	ASP 10 TS
Valmistusvuosi	katso viimeinen sivu
Halkaisuvoima	100 kN (10 t)
Puun pituus	maks. 1350 mm
Puun lapiimitta	min. 120 mm – maks. 400 mm
Halkaisulike	≈ 550 mm
Syöttönopeus n. 0,05 m/sek.
Palautusnopeus n. 0,22 m/sek.
Hydrauliikkaöljy (maks.) 6 I
Järjestelmäpaine 21 MPa (210 bar)
Sähkömoottorin teho (ottoteho)	P1 3,3 kW S6-40%
Liitäntä 400 V / 3N~+PE 50 Hz, 16 A
Mitat runkotelineellä pituus 890 x leveys 620 x korkeus 1610 mm
Paino	n. 167 kg

Ennen jokaista häräönpoistoa:

• kytke laite pois päältä
• vedä virtapistoke irti

Takuuehdot

Ongelma Mahdollinen syy Korjaus
Pölky ei halkea (lian pieni halkaisuteho)	→ Pölky on asetettu väärin. → Pölky yllittää sallitut mitat tai puu on liian kova koneen teholle. → Halkaisukiila ei halkaise. → Hydraulikkapaine liian alhainen. → Laukaisuvivusto on väantynyt (hydraulikkapainin ei painaudu kokonaan sisään). → Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija).	→ Aseta pölky uudelleen. → Katkaise pölky sallittuihin mittiohin. → Teroita halkaisukiila, tarkista purse ja lovet. → Tarkista öljytaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan tai valmistajan nineämään yritykseen. → Anna valmistajan tai valmistajan nineämään yrityksen korjata vivusto. → Käytä sopivaa liitäntäjohtoa.
Halkaisukiila liikkuu horjuen tai voimakkaasti varisten.	→ Ilmaa piirissä. → Halkaisupylväs ei ole tarpeksi rasvattu tai öljtyt.	→ Tarkista öljytaso, lisää tarvittaessa öljä. → Rasvaa halkaisupylväs tai öljä se ympäristöystävällisellä suihkutusöjyllä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Halkaisukiila ei liku.	→ Hydraulikkapumppu viallinen.	→ Ongelman poistamiseksi ota yhteys valmistajaan.
Mooitori käynistyy, mutta halkaisupylväs ei liku.	→ Moottori pyöriä väärään suuntaan. → Ei verkkojännitettä. → Kolmivaihemoottorin 2-vaiveinen käyntri. → Liitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkista moottorin pyörimissunta. Vaihtovirta: vaihda pyörimissunta.
Mooitori ei käynisty.	→ Ei verkkojännitettä. → Kolmivaihemoottorin 2-vaiveinen käyntri. → Liiitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkasta sulake. → Vaihda johto tai anna tarkastettavaksi (sähkoasentaja). → Vaihda johto tai anna tarkastettavaksi (sähkoasentaja). → Ongelman poistamiseksi ota yhteys valmistajaan.

Huomioi mukana oleva takuuselvitsy.
