Tip produs	Hotă de bucătărie aspirantă sau filtrantă
Marcă	Beko
Model	CTB6250W
Lățime	598 mm
Adâncime	175 mm
Înălțime	280 mm
Greutate netă	7,6 kg
Greutate brută	8,5 kg
Culoare	Alb
Alimentare electrică	220-240 V, 50-60 Hz
Puterea motorului	140 W
Putere de aspirație	420 m³/h
Iluminare	2 becuri de 28 W fiecare
Comenzi	3 viteze + iluminare (întrerupătoare separate)
Diametru ieșire aer	120-150 mm
Versiune aspirantă	Conectare la conduct de evacuare exterior
Versiune filtrantă	Recirculare cu filtru de cărbune activ (opțional)
Filtre metalice antigrăsime	Se curăță în mașina de spălat vase, la fiecare 2 luni
Filtru de cărbune activ	Înlocuire la fiecare 3-4 luni, nespălabil
Întreținere	Curățare exterioară cu cârpă umedă și detergent neutru
Siguranță	Distanța minimă 650 mm deasupra unei plite; nu flambați sub hotă
Piese de schimb	Filtre metalice, filtre de cărbune, becuri 28 W, grilă ieșire aer
Reparabilitate	Înlocuirea becurilor și filtrelor de către utilizator

Întrebări frecvente - CTB6250W BEKO

Cum se instalează hota CTB6250W?

Hota poate fi instalată în versiune aspirantă sau filtrantă. În versiune aspirantă, conectați-o la un conduct de evacuare exterior (diametru 120-150 mm). În versiune filtrantă, fixați grila de ieșire aer și asigurați-vă că filtrul de cărbune activ este în poziție. Distanța minimă între hotă și plită trebuie să fie de 650 mm.

Cum se curăță filtrele metalice?

Filtrele metalice antigrăsime se curăță la fiecare 2 luni aproximativ. Le puteți spăla în mașina de spălat vase sau manual cu un detergent neutru. Lăsați-le să se usuce înainte de a le pune la loc.

Când trebuie înlocuit filtrul de cărbune activ?

Filtrul de cărbune activ trebuie înlocuit la fiecare 3 până la 4 luni, sau mai des dacă hota este folosită intens. Nu se spală și nu se regenerează.

Cum se înlocuiesc becurile hotei?

Deconectați mai întâi hota. Scoateți filtrele metalice, apoi deșurubați becurile uzate (28 W). Înlocuiți-le cu becuri identice și montați filtrele la loc.

Se poate folosi hota fără filtru de cărbune?

În versiune aspirantă (evacuare exterioară), filtrul de cărbune nu este necesar. În versiune filtrantă (recirculare), filtrul de cărbune este indispensabil pentru purificarea aerului înainte de a-l trimite înapoi în bucătărie.

Cum se reglează vitezele de aspirație?

Folosiți comanda 'V' pentru a selecta viteza: 1 pentru ventilație silențioasă continuă, 2 pentru utilizare normală, 3 pentru aburi puternici. Iluminarea se comandă separat cu butonul 'L'.

Ce se face dacă hota nu pornește?

Verificați alimentarea electrică (întrerupător bipolar). Dacă hota tot nu pornește, deconectați-o și contactați serviciul after-sales. Nu încercați să reparați singur.

Care este înălțimea de montaj recomandată?

Hota trebuie instalată la cel puțin 650 mm deasupra unei plite electrice sau cu gaz. Dacă plita cu gaz specifică o distanță mai mare, respectați-o.

Se poate curăța hota cu produse abrazive?

Nu, folosiți doar o cârpă umedă și un detergent lichid neutru. Nu folosiți produse abrazive, alcool sau solvenți care ar putea deteriora suprafețele.

Cum știu dacă filtrul de cărbune trebuie schimbat?

Un filtru de cărbune saturat nu mai reține mirosurile. Dacă mirosurile de gătit persistă în ciuda funcționării hotei, este timpul să înlocuiți filtrul. Respectați intervalul de 3-4 luni.

MANUAL DE UTILIZARE CTB6250W BEKO

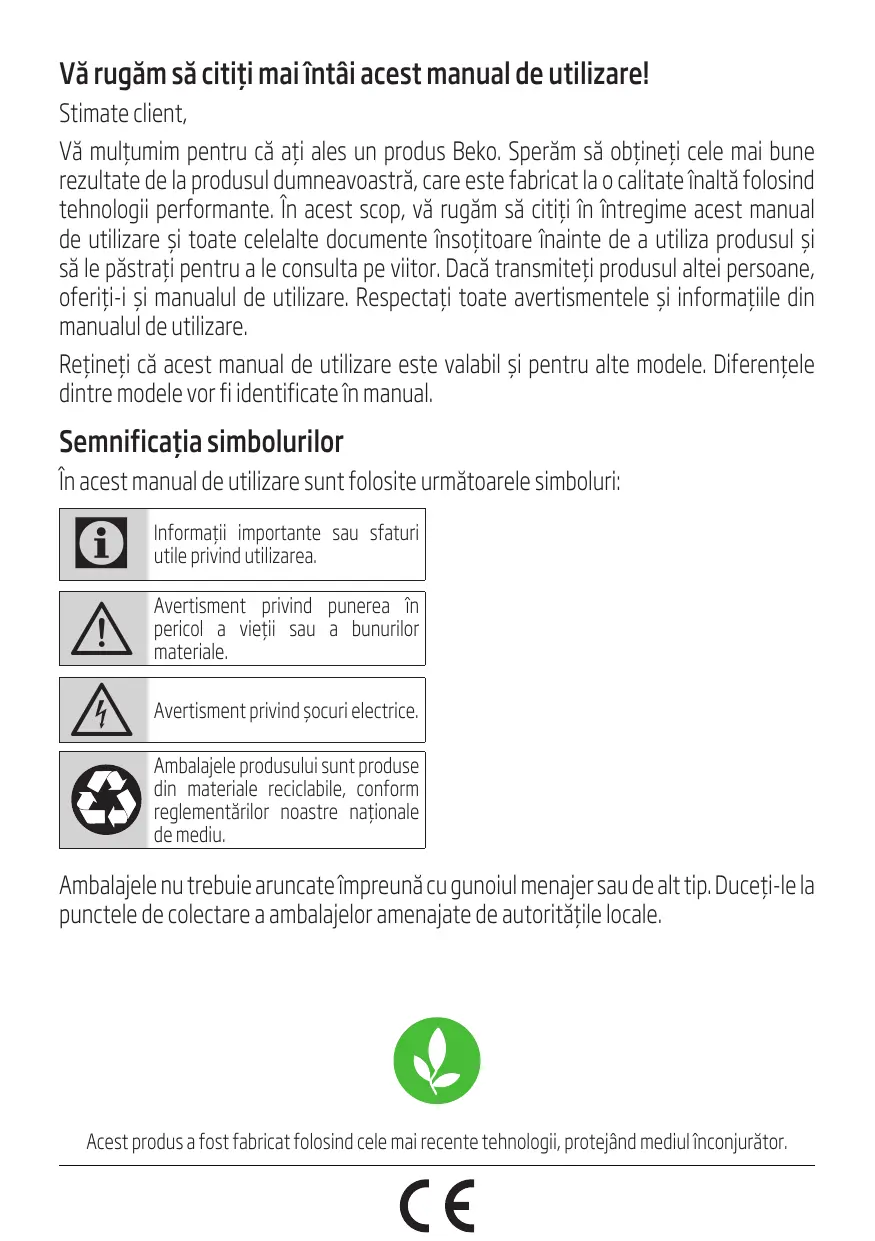

Vă rugăm să citiți mai înțăi acest manual de utilizare!

Stimate client,

Vă multțumim pentru că ați alees un produs Beko. Sperăm și obținței cele mai bune rezultate de la produsul dumneavoastra, care este fabricatla o calitate inaltă folosind technologii performante. În acest scop, că rugăm și citițiÎn intregime acest manual de utilizare și toate celealte documente insoțitoare inainte de a utiliza produsul și să păstrați pentru a le consulta pe viitor. Dacă transmiteți produsul altei persone, oferiti-i și manualul de utilizare. Respectați toate averismentele și informațiiile din manualul de utilizare.

Retineti cã acest manual deutilizare este valabil sì pentru alte modele. Diferentele dentre modele vor fi identificateÎn manual.

Semiificația simbolurilor

In acest manual de utiliser sunt folosite urmátoarele symboluri:

i	Informații importante sau sfaturi utile privind/utilizarea.
!	Avertisment privind punerea în pericol a vietii sau a bunurilor materiale.
4	Avertisment privind șiocuri electrice.
	Ambalajele produsului sunt produse din materiale reciclabile, conform reglementărilor noastre nationale de mediu.

Ambalajele nu trebuie aruncate impreună cu gunoiul menajer sau de alt tip. Duceți-le la punctele de colectare a ambalajelor amenajate de autoritateile locale.

Acest produs a fost fabricat folosind cele mai recente technologii, protejand mediul inconjurator.

1 Recomandăriși sugestii

1.1 Instalare

• Produçatorul nuşi asumă raspunderea pentru daunele provocate de instalarea incorectă sau inadecvata.
• Distanța minimă de siguranta dentre partea superioara a masinii de gătitși hota cu extractie este de 650 mm (unele modele pot fi instalate mai jos, consultati paragrafele privind dimensiunile de lucruși instalarea).
• Verificati dacă tensiunea prizei este identică cu tensiunea indicata pe placuța de identificare montata în interiorul hotei.

• Pentru aparate clasa I, verificati dacă instalata electrică de la domiciliu garanteză impamþntarea adecvata.

• Conectați ventilatorul la calea de evacuare printr-o conducţă cu diametrul de minim 120 mm. Ruta către calea de evacuare trebuie să fie că mai scurță.

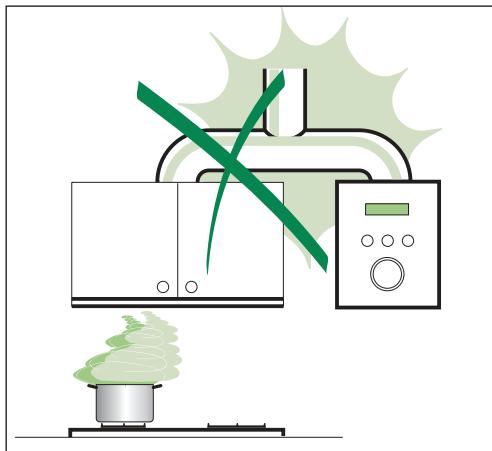

• Nu conectați hota cu extracție la căi de evacuare prin care circulă gaze arse (de la boilere,șeminee etc.).
• Daca hota cu extractie este folosită cu aparate care nu folosesc electricitate (de ex. aparate pe gaz), in incapere trebuie asigurat undebit de aer sufficient, care să prevină revenirea gazelor arse. Bucătăria trebuie să aibă un orificiu care să comunice direct cu exteriorul pentru a garanta intrarea aerului curat.

1.2 Utilizare

Hota cu extractie a fost projiectata exclusiv pentru適用area in mediu casnic in scopul eliminarii mirosuri-lor din bucătărie.

• Nu folosiţi niciodăţă plita în alte scopuri decât cele pentru care a fost proiectata.

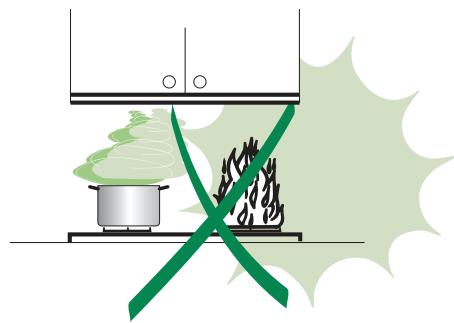

• Nu lăsati niciodataţă flacăra descoperitate la intensitate mare sub hotă când aceasta functiionează.

1 Recomandăriși sugestii

• Reglati intensitatea flacarii astfel incat sa atinga doar baza cratiiei, fara sa ajunga pe laturi.
• Friteuzele trebuie supravegheate permanent timpul folosirii: uleiul incins se poate aprinde.
• Hota nu trebuie folosita de copii sau personane neinformate cu privire la utilizes area corecta.

1.3 Intreţinere

• Opriţi sau scoateți din priză aparatul îniate de a efectua lucrări de intreținere.
• Curățațiși/sau înlocuți filtrele la intervalul specificat (pericol de incendiu).
• Curățați hota cu o càrpă uredăși cu détergent lichid neutru.

2 Characteristic

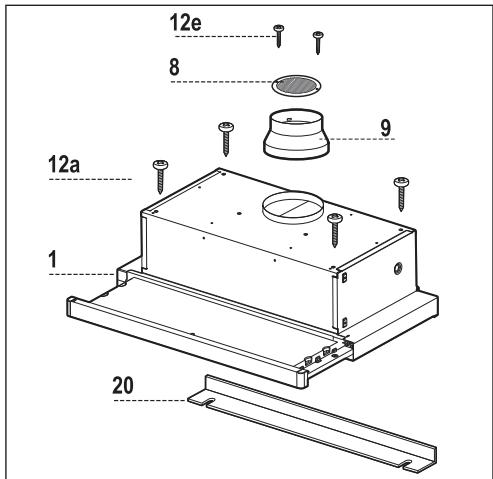

2.1 Componente

Ref. Cant. Componente produs

1 1 Carcasă hotă, inclusiv: comenzi, lampă, ventilator, filtré

8 1 Grilä iesire directionaläer

9 1 Flansă de reductie ø 150-120 mm

20 1 Element de inchidere

Ref. Cant. Componente instalare

12a 4 Suruburi 4,2x44,4

12e 2 Šuruburi 2,9 x 9,5

Cant. Documentatie

1 Manual cu instruetioni

2.2 Dimensiuni

2 Characteristic

2.3 Specificaţii tehnice

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Lățime	598 mm			898 mm
Adâncime	175 mm
Înățime	280 mm
Tensiune de alimentare	220 - 240 V, 50-60 Hz
Comandă	3 poziţii
Putere de aspirare	420 m³/h
Putere motor	140 W
Putere lampă	2X28 W
Diametru conducţă evacuare aer	120-150 mm
Greutate netă	7,6 kg			9,3 kg
Greutate brută	8,5 kg			10,5 kg
Culoare	Alb	Negru	Inox	Inox

Simbolurile de pe produs pau valorile prezentate in alte documente furnizate cu produsul reprzinta valorile obtinute sub condiţii de laborator conform standardelor relevante. Aceste valori pot varia conform utilizării produsului si condiţilor ambientale.

3 Instalare

3.1 Găurirea suprafetei de suscinereși montarea hotei

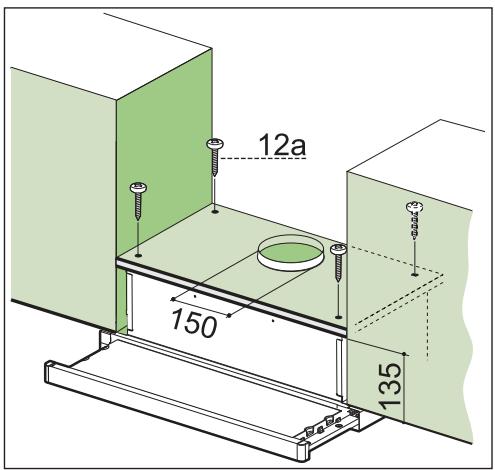

Montarea Šuruburilor

Suprafata de sustinere a hotei trebuie sa fie la 135 mm distanţa de suprafata inferioroara a dulapurilor de perete.
Gauriti suprafata de sustinere cu un burghiu 4,5 mm, folosind sablonul de gaurire inclus.
Tăiăti un orificiu 150 mm pe suprafata de sustinere, folosind sablonul de qăurire inclus.
Fixati-o cu cele 4 suruburi 12a (4,2 x 44,4) furnishize.

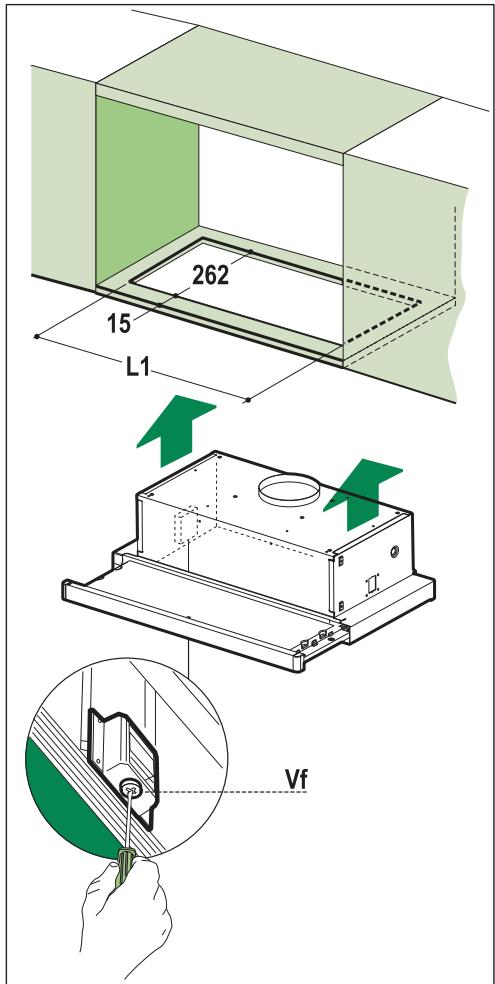

Montarea cu clemente

• Hota poate fi montata direct pe suprafata inferioroara a dulapurilor de perete folosind suportii laterali cu clement.
  Tāiāti un orificiu in partea inferioară a dulapului de perete, conform ilustratiei.
• Introduciţi hota până când suporții laterali se fixează.
  Fixahti hota strangand suruburile Vf de sub aceasta.

Tip hotă	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

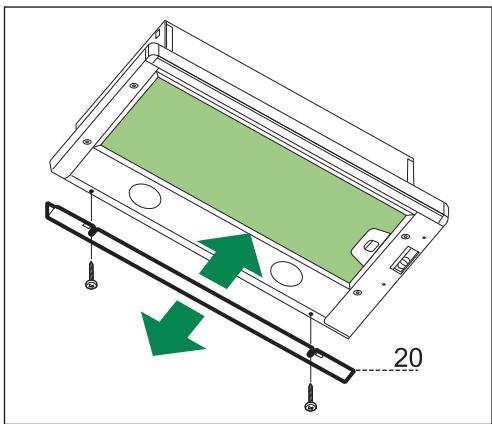

Element de inclusidere

• Spatiul dentre marginea hotei si peretele din spate poate fi inchis montand elementul 20 furnizat si fixandi-1 cu suruburile incluse.

3 Instalare

3.2 Racordare

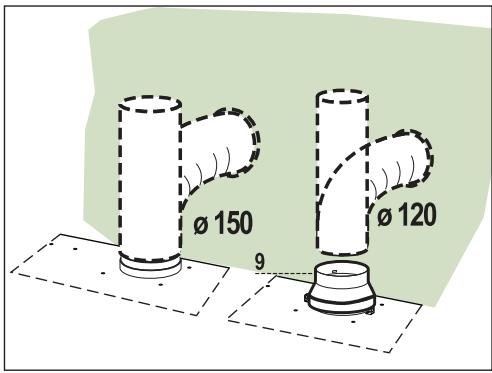

3.2.1 Sistem de evacuare a aerului cu conducţă

La instalarea versiunii cu conducta, conectati hota la horn printr-o conducta flexibla sau rigida 150 Sau 120mm la alegerea instalatorului.

• Pentru a monta un racord de evacuare a aerului 0 120 mm, introduci flansa de reductie 9 in orificiul de evacuare al hotei.
  Fixati conducta folosind coliere corespunza-toare (nu sunt furnizate).
• Demontati eventualele filtr de carbon.

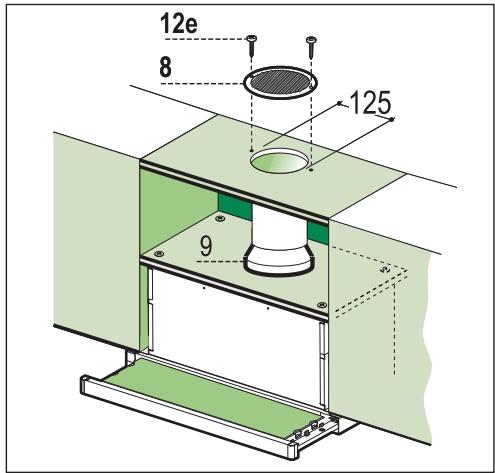

3.2.2 Versiunea cu orificiu de recirculare a aerului

Tāiati un orificiu 0125 mm in eventualele rafturi de deasupra hotei.
- Introduciţi flanţa de reductie 9 în orificiul de evacuare al hoteli.
- Conectaţi flanza la orificiul raftului dereasupra hotei folosind o conducţă flexibilă sau rigidă Ø120 mm.
Fixati conducta folosind coliere corespunzatoare (nu sunt furnizate).
Fixati grila de evacuare a aerului 8 pe orificiul de recirculare a aerului folosind cele 2 suruburi 12e (2,9× 9,5) furnishate.
- Asigurati-vá că filtrele din carbon activ sunt introduse.

• Conectati hota la przy printr-un un intrerupatbor bipolar cu distanţa dentre contacte de minim 3mm.
• Când deschidei elementul glisant pentru prima dataă după instalarea hoteli, trajeți-rapid în afară până când auziți un clic.

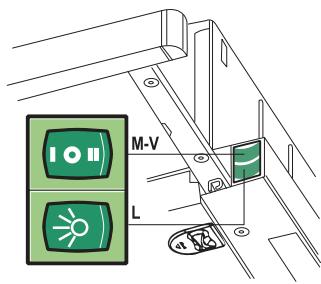

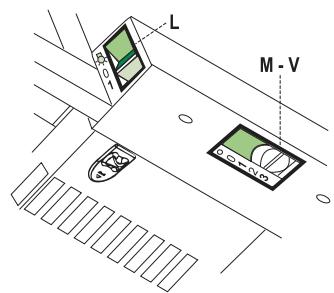

4.1 Panou de comanda

L	Lampă	Porneșteși oprește sistemas de ilumi-nare
M	Motor	Porneșteși oprește motorul ventila-torului
V	Viteză	Reglează viteza ventilatorului:1. Viteză redusă, folosită pentru venti-larea continuăși silențoasă in cazul unei cantităși reduse de vapori din gătit.2. Viteză medie, adecovă pentru majoritatea situților, offerind un rapport optimîntre debitul de aerși nivalul de zgomot.3. Viteză maximă, folosită pentru eli-minarea cantităilor mari de vapori din gătit, inclusiv pe perioade lungi

L	Lampă	Porneșteși oprește sistemas de ilu-minare
M	Motor	Porneșteși oprește motorul ventilatorului
V	Viteză	Reglează viteza ventilatorului:1. Viteză redusă, folositate pentru ven-tilarea continuăși silentioasă în ca-zul unei cantitateți reduse de vapori din gătă.2. Viteză medie, adecovata pentru majoritatea situatailor, oferind un raport optimîntre debitul de aerși nivalul de zgomot.

5 Intreşinere

• Filtrele trebuie curățate la fiecare 2 luni, sau mai frevent in cazul utilizării intense a hotei. Filtrele pot fi spălate in masina de spălat vase.
• Trageti in afar panoul glisant de aspirare.
• Demontanti filtrele unul cate unul, dupa deconnectarea elementelor de fixare ale acestora.
• Spalati filtrale, avand grijä sā nu le indoiti. Lāsati-le sā se usuceīnainte de a le monta la loc. (Culoarea suprafetei filtrului se poate schimba in tamp, insa incest lucru nu afecteazá eficienta filtrului).
• La remontarea filtrreI, asiguraI-va camaInerul. este vizibil in exterior.
• Inchideti panoul glisant de aspirare.

5.2 Filtrudin carbon (versiuneacu recirculare)

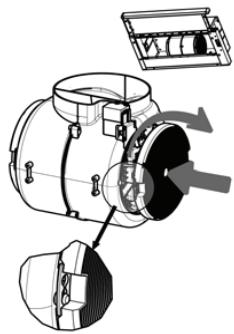

5.2.1 Inlocuirea filtrelor din carbon

Avertisment: Stingeti luminile si astepta ca becurile sa se raceasca inainte de a schimba filtruldezodorizat.

• Aceste filtrne nu sunt lavabile si nu pot regenerate, fiind necessara inlocuirea lor la intervale de aproximativ patru luni sau mai freventin cazul utilizarii intense.

• Trageti in afar panoul glisant de aspirare.

• Demontatai filtrale de grasime.
• Demontatu filtrul din carbon uzat desfăcând cârligele de fixare
  Montafti filtrul nou agatandu-lin suportul sau.
  Montaţi la loc filtrile de grăsime.
• Inchideti panoul glisant de aspirare.

5.3 Illuminare

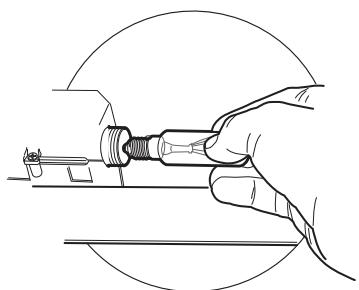

5.3.1 Schimbarea becului

Becde28w

• Demontathi filtrele metalice de grasime.
• Deşurubáti becurile Şİnlocuişi-le cu becuri noi cu aceleasi caracteristicı.
  Montaţi la loc filtréle metalice de grăsime.
