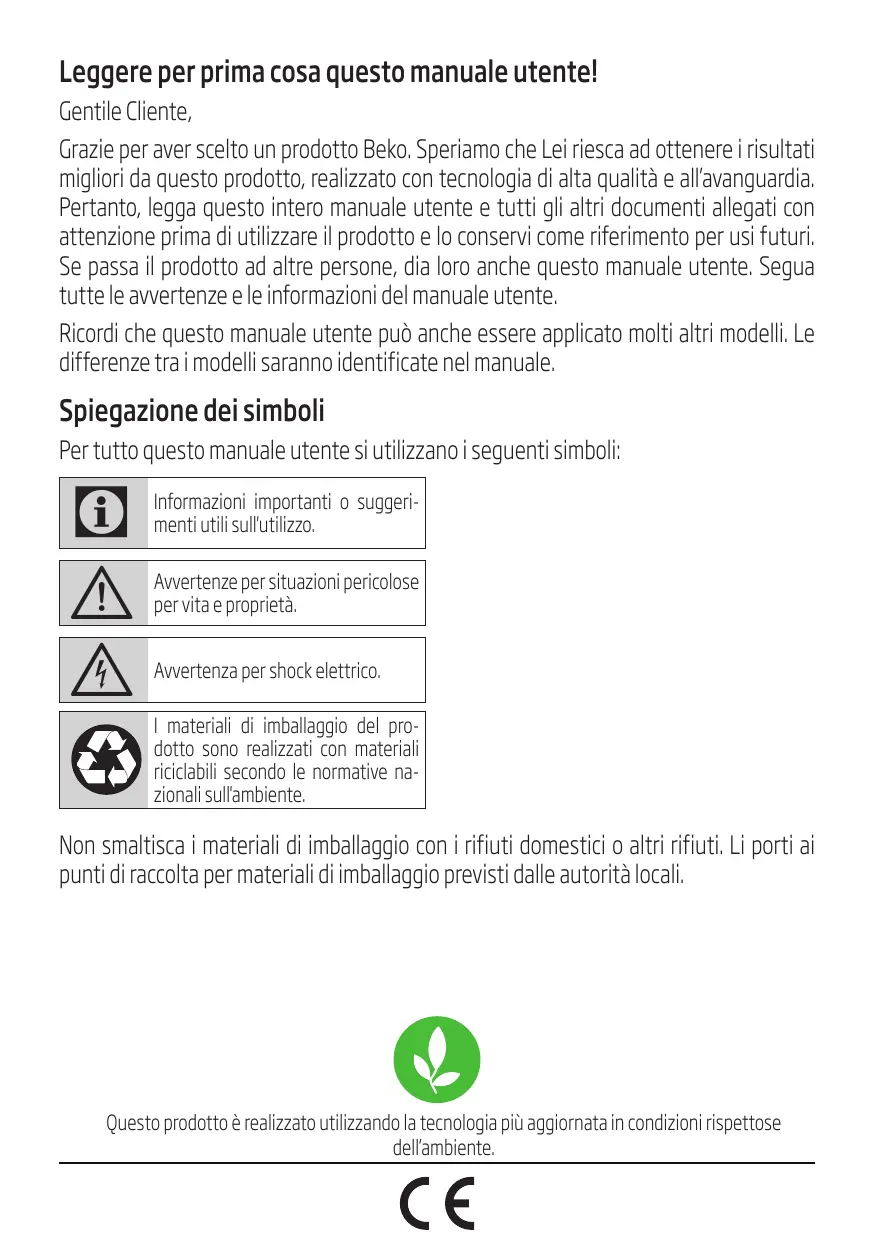

Leggere per prima casa quello manuale utente!

Gentile Cliente,

Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad otteneri risultati migliorari da quello prodotto, realizzato con Tecnologia di alta qualità e all'avanguardia. Pertanto, legga quello intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzato il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loroanche quello manuale utente. Segua tutte le awertenze e le informazioni del manuale utente.

Ricordi che questo manuale utente più anche essere applicato molti altri modelli. Le differenze tra i modelli saranno identificare nel manuale.

Spiegazione dei symboli

Per tutto quello manuale utente si utilizzato i seguenti symboli:

i	Informazioni importanti o sugeri-menti utili sull'utilizzo.

!	Avvertenze per situazioni pericolose per vita e proprietà.

4	Avvertenza per shock elettrico.

I materiali di imballaggio del prodotto sono realizzati con materiali ricolabili secondo le normative nazionali sull'ambiente.

Non smaltisca i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Li porti ai punti di raccolta per materiali di imballaggio previsti delle autorità locali.

Questo prodotto è realizzato utilizzato la Tecnologia più aggiornata in condizioni rispettoe dell'ambiente.

1 Consigli e suggerimenti

1.1 installmente

Il produttore declina qualsi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore,fare riferimento ai paragrafi ingombro e installmente).
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno della Cappa.
- Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.

• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nellaStanza venganoutilizzati sa la Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas),si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e sensa rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione,esso devese sottituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenir agli rischio.

1 Consigli es suggerimenti

• Se le istruzioni di installmente del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerneconto. Bisognà rispetto delle normative relative allo scarico dell'aria.

1.2 Uso

La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

Nonfaremaiusoimpropriodella Cappa.

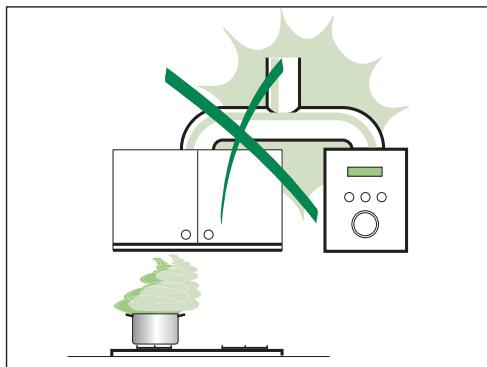

Non lasciare fiamme libero a forte intensità molto la Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.

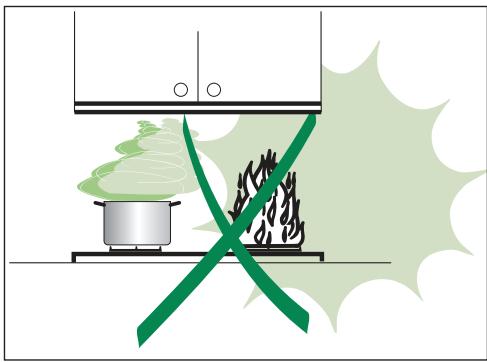

Non preparare alimenti flambè除去 la cappa da cucina; pericolod'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da personaenza esperienza e conoscenza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• "ATTENZIONE: Le parti accessibili possono divertare molto calde seutilizzate con degli appearecchi di cottura."

1 Consigli es suggerimenti

1.3 Manutenzione

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

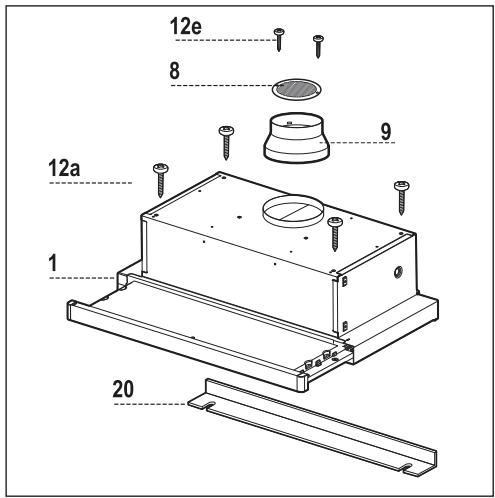

2.1 Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri

8 1 Griglia direzionata Uscita Aria

9 1 Flangia di riduzione D.150-120

20 Profilo chiusura

Rif. Q.tà Componenti di Installazione

1 Libretto Istruzioni

2.2 Ingombro

2 Caratteristiche

2.3 Specifiche tecniche

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Larghezza	598 mm			898 mm
Profondità	175 mm
Altezza	280 mm
Tensione di alimentazione	220 - 240 V, 50-60 Hz
Controllo	3
Potenza di aspirazione	420 m³/h
Potenza motore	140 W
Potenza lampadina	2X28 W
Diametro tubo uscita aria	120-150 mm
Peso netto	7,6 kg			9,3 kg
Peso lordo	8,5 kg			10,5 kg
Colore	Bianco	Nero	Inox	Inox

I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di lavoratorio secondo gli standard pertinenti. Questi valori possono variate secondo l'utilizzo del prodotto e le condizioni ambientali.

3 Installazione

3.1 Foratura Piano di supporto e Montaggio Cappa

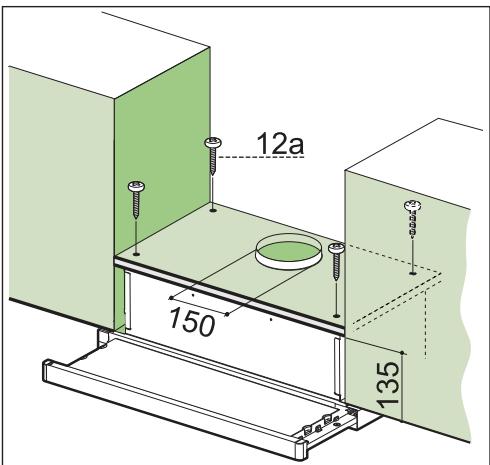

Montaggio con viti

• I Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare 0.4,5mm il supporto utilizzato la Dima di foratura in dotazione.
• Praticare un foro 0 120-150 mm sul Piano di supporto, utilizzato la Dima di foratura in do-tazione.
• Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

Montaggio Con Fissaggio a Scatto

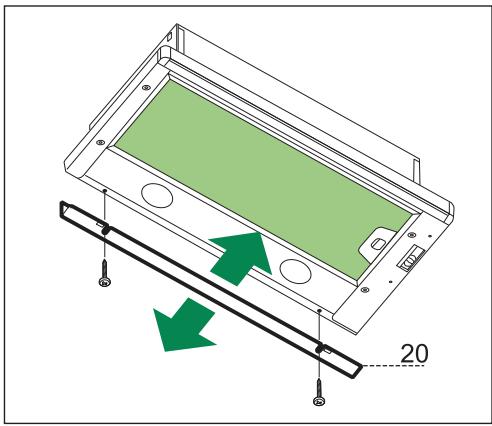

• Lo spazio tra il bordo della Cappa e la Parete di fondo più essere chiuso applicando il Profilo 20 in dotazione con le Viti più predisiste a quello scopo.

3 Installazione

3.2 Concessioni

3.2.1 Uscita Aria Versione Aspirante

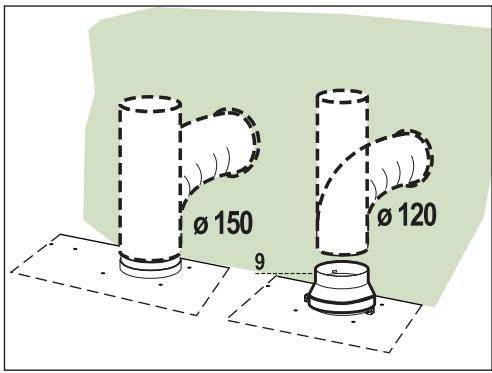

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 0150 o 120 mm, la cui scelta è lasciata all'installatore

• Per collegamento con tubo Ø120 mm, insere la Flangía di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

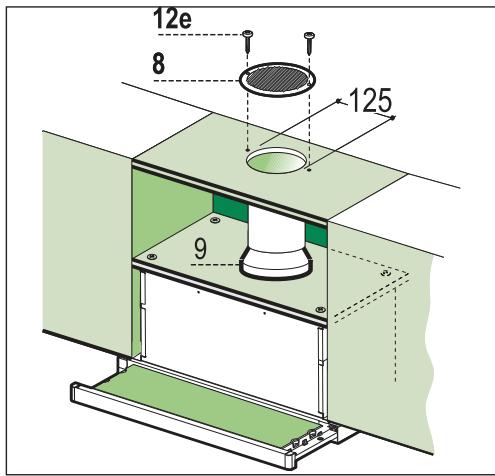

3.2.2 Uscita Aria Versione Filtrante

• Praticare un foro 125 mm sull'eventuale Mensola soprastante la Cappa.
• Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm
• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9× 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

3.2.3 Connession Elettrica

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3 mm.
• Dopo aver installato la cappa è necessario per la prima volta après il carrello scorrevole ener-gicamente fino a sentire lo scatto di fine corsa.

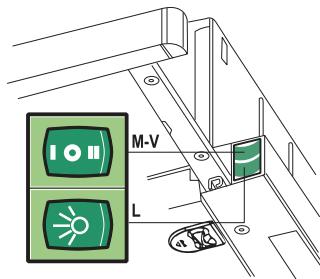

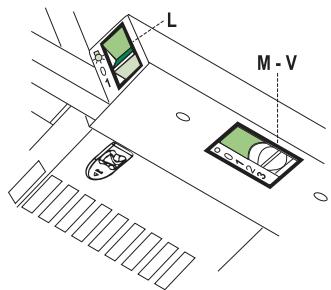

4.1 Quadro comandi

L	Luci	Accende e spegne l'impianto di Illumina-zione.
M	Motore	Accende e spegne il motore Aspirazione.
V	Velocità	Determina la velocità di esercizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati

L	Luci	Accende e spegne l'Implanto di Illuminazione.
M	Motore	Accende e spegni il motore Aspirazione.
V	Velocità	Determina la velocità di esercizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

5 Manutenzione

5.1 Filtri antigrasso

5.1.1 Pulizia filtri antigrasso metallici autoportanti

• Sono lavabilianche inlavastoviglie,e necessitano diesserelavatiogni2mesicircdutilizzato o più frequently,per un uso particularamente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

5.2 Filtri antidore (Versione Filtrante)

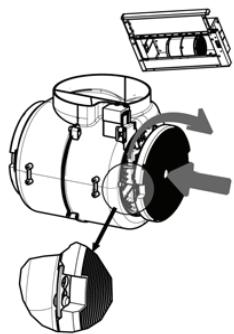

5.2.1 Sostituzione

Attenzione: Specnere le luci ed attendere il raffreddamento delle lampade prima di effettuare la sostituzione del filtro antiodore.

• Non sono lavabili né rigenerabili, vanno sostituti agli 4 mesi circa di utilizzato o più frequentemente, per un uso particolarementeintenso.
• Estrarre il carrello aspirante.

• Togliere i Filtri Antigrasso

• Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli apposti agganci.

• Rimontare i Filtri antigrasso.
  Richiudere il carrello aspirante.

5.3 Illuminazione

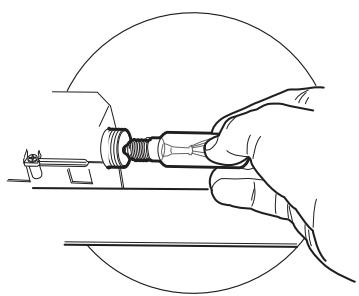

5.3.1 Sostituzione lampade

Lampada da 28W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uquali caratteristiche.
• Rimontare i Filtri antigrasso metallici.
