CTB6250W - Køle-fryseskab BEKO - Gratis brugsanvisning og manual

Produkttype	Køkkenemhætte med aftræk eller recirkulation
Mærke	Beko
Model	CTB6250W
Bredde	598 mm
Dybde	175 mm
Højde	280 mm
Nettovægt	7,6 kg
Bruttovægt	8,5 kg
Farve	Hvid
Strømforsyning	220-240 V, 50-60 Hz
Motoreffekt	140 W
Sugeeffekt	420 m³/h
Belysning	2 lamper på 28 W hver
Betjening	3 hastigheder + belysning (separate kontakter)
Luftudløbsdiameter	120-150 mm
Udsugningsversion	Tilslutning til ekstern aftrækskanal
Filtreringsversion	Recirkulation med aktivt kulfilter (valgfrit)
Metalfedtfiltre	Kan vaskes i opvaskemaskine, hver 2. måned
Aktivt kulfilter	Udskiftning hver 3-4 måned, kan ikke vaskes
Vedligeholdelse	Udvendig rengøring med fugtig klud og neutralt rengøringsmiddel
Sikkerhed	Minimumsafstand 650 mm over et kogeområde; flamber ikke under emhætten
Reservedele	Metalfiltre, kulfiltre, lamper 28 W, luftudløbsrist
Reparerbarhed	Udskiftning af lamper og filtre af brugeren

Ofte stillede spørgsmål - CTB6250W BEKO

Hvordan installeres emhætten CTB6250W?

Emhætten kan installeres i udsugnings- eller filtreringsversion. I udsugningsversion tilsluttes den til en ekstern aftrækskanal (diameter 120-150 mm). I filtreringsversion monteres luftudløbsristen, og du sikrer, at det aktive kulfilter er på plads. Minimumsafstanden mellem emhætten og kogeområdet skal være 650 mm.

Hvordan rengøres metalfiltrene?

Metalfedtfiltrene rengøres cirka hver 2. måned. De kan vaskes i opvaskemaskine eller i hånden med neutralt rengøringsmiddel. Lad dem tørre, inden de sættes på plads igen.

Hvornår skal det aktive kulfilter udskiftes?

Det aktive kulfilter skal udskiftes hver 3. til 4. måned, eller oftere hvis emhætten bruges intensivt. Det kan ikke vaskes eller regenereres.

Hvordan udskiftes emhættens lamper?

Afbryd først strømmen til emhætten. Fjern metalfiltrene, skru derefter de brugte lamper (28 W) ud. Udskift dem med identiske lamper og genmonter filtrene.

Kan emhætten bruges uden kulfilter?

I udsugningsversion (ekstern udblæsning) er kulfilter ikke nødvendigt. I filtreringsversion (recirkulation) er kulfilter uundværligt for at rense luften, før den sendes tilbage i køkkenet.

Hvordan indstilles sugehastighederne?

Brug 'V'-kontakten til at vælge hastighed: 1 til kontinuerlig støjsvag ventilation, 2 til normal brug, 3 til kraftig damp. Belysningen betjenes separat med 'L'-knappen.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontrollér strømforsyningen (bipolær afbryder). Hvis emhætten stadig ikke tænder, afbryd strømmen og kontakt kundeservice. Forsøg ikke at reparere den selv.

Hvad er den anbefalede monteringshøjde?

Emhætten skal installeres mindst 650 mm over et elektrisk eller gas kogeområde. Hvis gaskogeområdet angiver en større afstand, skal denne overholdes.

Kan emhætten rengøres med slibende rengøringsmidler?

Nej, brug kun en fugtig klud og neutralt flydende rengøringsmiddel. Brug ikke slibende midler, alkohol eller opløsningsmidler, der kan beskadige overfladerne.

Hvordan ved jeg, om kulfilteret skal udskiftes?

Et mættet kulfilter tilbageholder ikke længere lugte. Hvis madlugte fortsætter på trods af at emhætten kører, er det tid til at udskifte filteret. Overhold intervallet på 3-4 måneder.

BRUGSANVISNING CTB6250W BEKO

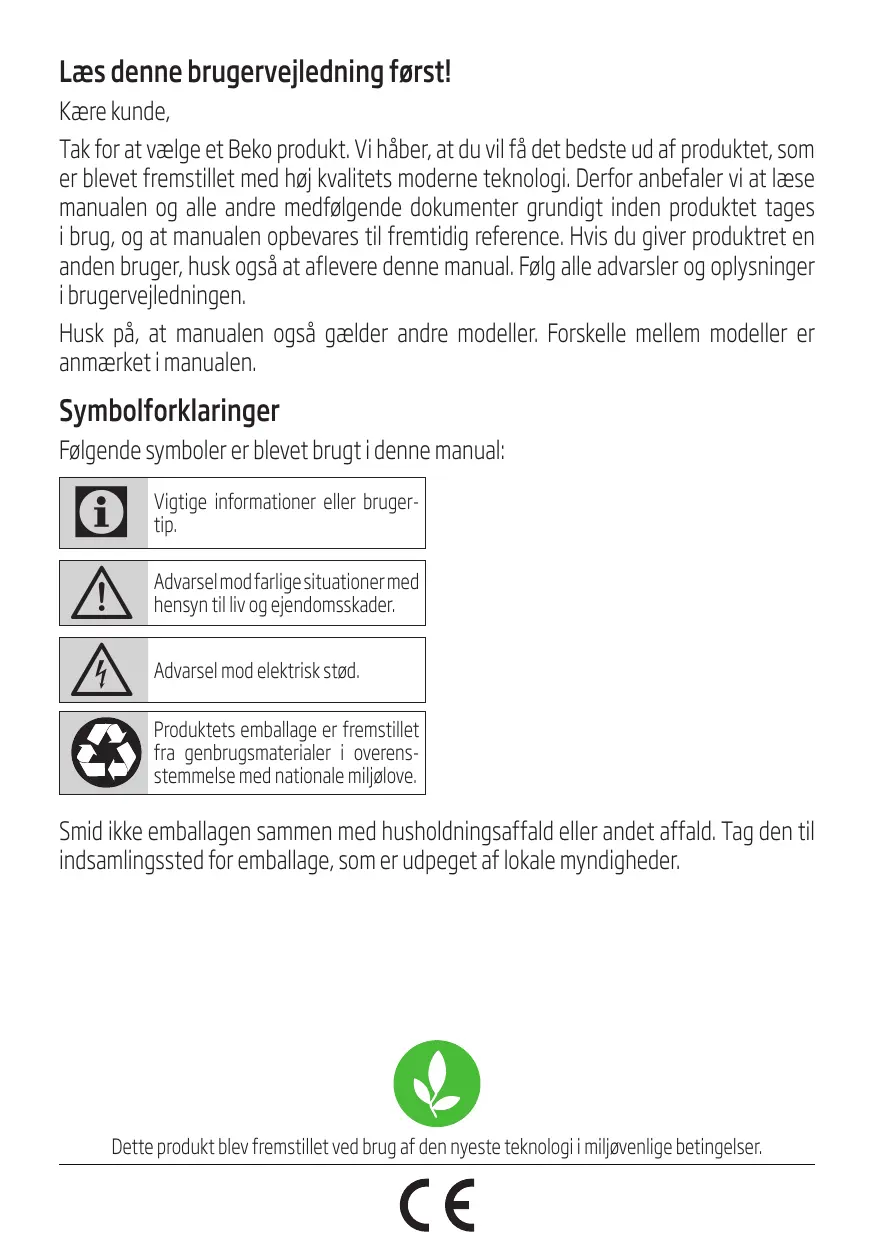

Læs davon brugervejledning først!

Käere kunde,

Tak for at vælge et Beko produit. Vi haber, at du vil få det bedste ud af produitet, som er blevet fremstillet med høj kvalitets moderne tekologi. Derfor anbefaler vi at læse manualen og alle andre medfølgende dokumenter grundigt inden produitet tages i brug, og at manualen opbevares til fremtidig reference. Hvis du giver produktret en,anden bruger, husk øgså at aflevere dette manual. Følg alle advarsler og oplysninger i brugervejledningen.

Husk på, at manualen ochs gælder andre modeller. Forskelle mellem modeller er anmærket i manualen.

Symbolforklaringer

Følgende symboler er blevet brugt i dette manual:

i	Vigtige informationer eller bruger-tip.

!	Advarselmod farlige situationer med hensyn til liv og ejendomsskader.

Advarsel mod elektrisk stød.

Produktets emballage er fremstillet fra genbrugsmateriali er overens-stemmelse med nationale miljølove.

Smid不解 emballagen sammen med husholdningsaffald aller andet affald. Tag den til indsamlingssted for emballage, som er udpeget af lokale myndigheder.

Dette produit blev fremstillet ved brug af den nyeste tekologi i miljøvenlige betingelser.

1 Råd og Anvisninger

Denne brugervejledning gælder for flere versioner af apparatet. Der fremstilles muligvis enkelte dele af tilbehøret, der ikke vedrører jeres apparat.

1.1 Installation

• Producenten kan/DDke holds ansvarlig for eventuelle skader, der skyldes ukorrekt eller forkert installation.
  Den mindst tilladelige sikkerhedsafstand mellem komfurets top og emhættens underside er 650 mm (nogle modeller kan installereres lavere, jævnør afsnittene vedrørende ydre mal og installation).
• Kontroller, at lysnetspændingener den samme som den spænding, der er angivet mærkepladen, der sidder på inde i emhætten.
• For Klasse l apparater skal det ogsa kontrolleres, at elforsyningen er forsynet med jord.

• Emhætten kobles til aftrækskånalen ved hjælp af et rør med en min.-diameter på 120 mm. Afstanden fra emhætten til kanalen skal��e SSEKort som mulig.

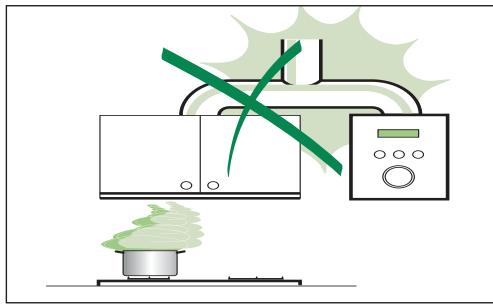

• Emhætten på ikke tilsluttes en kanal, der færer forbrændingsgassser ud i det fri (oliefyr, brændovne etc.).

• Hvis emhætten skal anvendes i forbindelse med ikke-elektriske apparater (f.eks. gaskomfur, gaskogeblus), skal det sikres, at lufttilgangen til rummet er tilstrækkelig, SSE aftræksgasserne ikke slr tilbage. Køkkenet skal have en abning, der har direkte forbindelse til det fri, SSE der er sikret en tilstrækkelig mængde ren luft. Der opnås en korrekt, risikofri anvendelse, när det maksimale undertryk i rummet ikke overstiger 0,04 mBar.
• Hvis forsyningskablet er defekt, skal det erstattes af fabrikanten aller af det tekniske servicecenter for at forebygge enchver risiko.
• Hvis der i gaskogepladens installationsvejledning er angivet en større afstand end den ovenstående, skal der tages højde fordette. Overhold alle lovbestemmelser vedrørende luftudledning.

1.2 Anvendelse

Emhætten er udelukkende beregnet til at fjerne em og lugte i køkkeni private husholdninger.

1 Råd og Anvisninger

• Emhætten på kun anvendes til det formal, hvortil den er konstrueret.

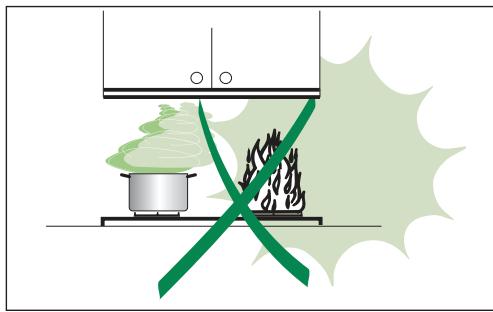

• Der må ikke forekommen hij Åben ild under emhætten, mens den anvendes.
• Justér brænderen, sä flammerne er rettet direkte mod bunden af panden/gryden - de må ikke na ud over kanten af bunden.
• Frituregryder skal under drug holds under konstant opsyn: kogende varm olie kan sprejte ind i flammerne.
• Emhætten på ikke anvendes af børn og personer, som ikke ved, hvordan den betjenes.
• Apparatet er ikke beregnet til at skulle anvendes af mindre bxorn eller svækkede personer.uden opsyn.
• Undlad at flambere retter under emhætten; der opstår ellers brandfare.
• Dette apparat på ikke anwendes af.personer (derunder børn) med nedsatte psykiske, sensoriske eller sindsmæssige evner, eller personer utden erfaring uller tilstrækkeligt kendskab, medindre de overvåges aller oplæres i brug af apparatet af.personer, der er ansvarlige for deres sikkerhed.

Børn skal overvåges for at undgå, at de leger med apparatet.
"GIV AGT: De tilgängelige dele kan blive meget varme, hvis de anwendes med kogeapparater."

1.3 Vedligeholdelse

• Inden apparatet skal vedligeholds eller rengøres, skal der slukkes for det eller stikket skal tages ud af stikkontakten.
• Rengør og/eller udskift filtrene iht. det angivne tidinterval (Brandbare).
• Rengør emhætten ved hjælp af en fugtig klud og et neutralt flydende renqøringsmiddel.

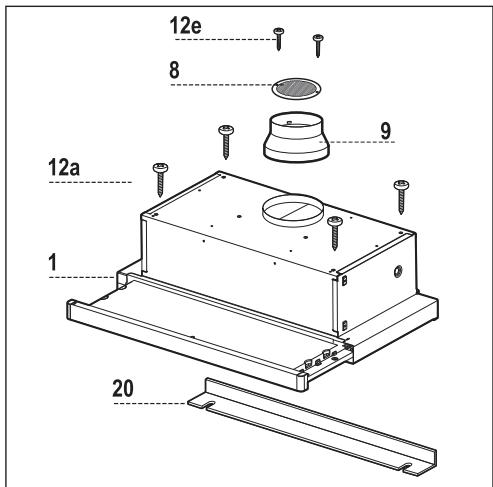

2.1 Komponenter

Ref. Antal Produktkomponenter

1 Emhaète, komplet med Styring, lys, blæser, filtrefiltros

8 1 Retningsbestemltluftudtagsris

9 1 Passtykke 150-120 mm

20 1 Lukkeelement

Ref. Antal Installationskomponenter

12a 4 Skruer 4,2 x 44,4

12e 2 Skruer 2,9x9,5

Antal Dokumentation

1 Brugsanvisining

2.2 Encombrement

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Bredde	598 mm			898 mm
Dzbde	175 mm
Højde	280 mm
Forsningsspænding	220 - 240 V, 50-60 Hz
Betjening	3
Sugestyrke	420 m³/h
Motoreffekt	140 W
Lampeeffekt	2X28 W
Diameter af luftudgangsrør	120-150 mm
Nettovægt	7,6 kg			9,3 kg
Bruttovægt	8,5 kg			10,5 kg
Farve	Hvid	Sort	Stål	Inox Stål

Markeringer på produit et aller værdierne i andre dokumenter, der følg er med produit, er værdier opnæt under labororieforhold after relevante standarder. Sådanne værdier kan variere afhængigt af brugen af produit og de omgivende betingelser.

3 Installation

3.1 Således bores der i den bærende konstruktsflade og således anbringes emhætten

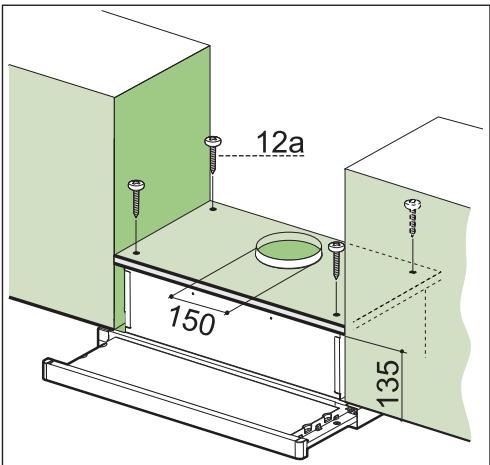

Tilpasning Med Skruer

• Emhaettens stotteflade skal vare 135 mm over vagelementernes underflade.
  Bor stottefladen med et 4,5 mm borehoved fra den medleverede borekasse.
• Skær et ø 120-150 mm stor hul på støttefladen ved at bruge den medleverede borekasse.
• Fastgörvedbrug af de 4 skruer 12a (4,2 x 44,4), der er leveret med.

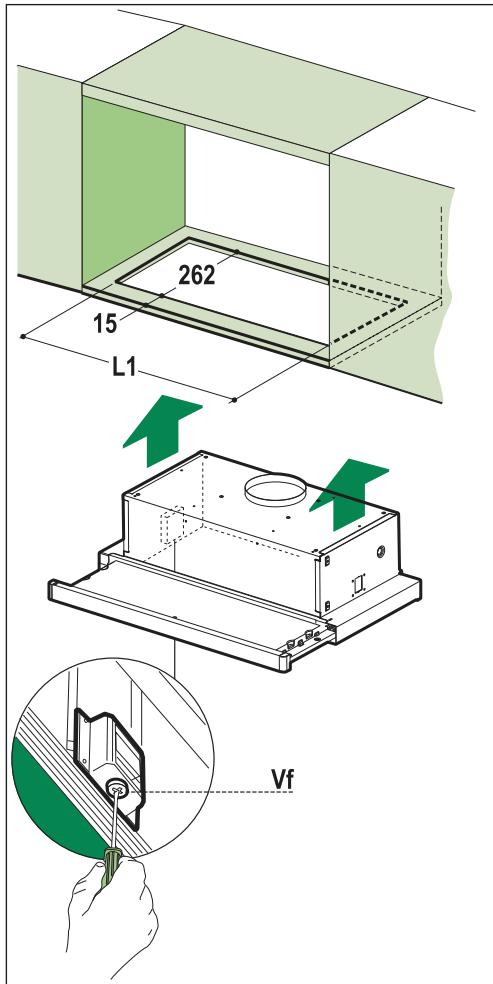

Snapbeslag

• Emhætten kan installereres enten direkte på underfladen af vægelementerne ved brug af snap-sideunderstøtninger.
• Skær en tilpasset Åbning i underdelen af vægelementet, som vist.
  Isæt emhætten, indtil sidestøtterne klikker papi plads.
  Lås den på plads ved at stramme skruerne Vf fra undersiden af emhætten.

Type Emhætten	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

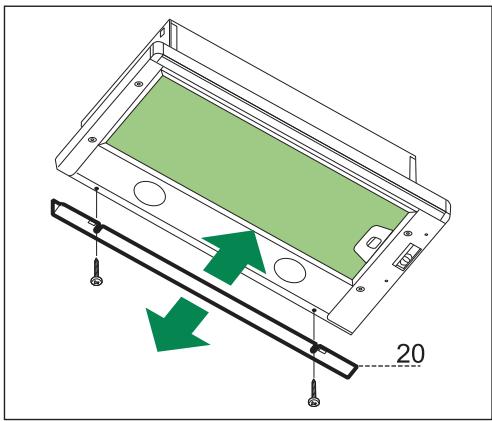

Lukkeelement

• Afstanden mellem emhættens kant og den bageste væg kan lukkes ved at bruge element 20, der er medleveret, og bruge skruerne der er beregnet til det.

3 Installation

3.2 Tilslutninger

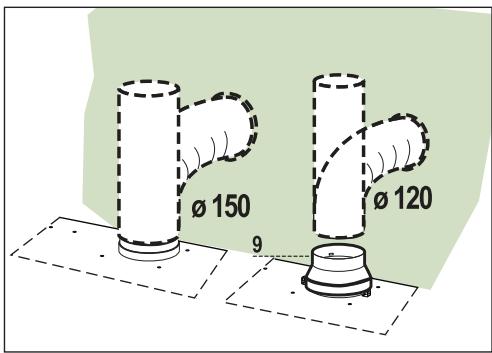

3.2.1 Afskærmet Udgave Luftaftræksystem

Nár den afskærmede version installereres, skal emhætten tilsluttes skorstenen ved hjælp af enten et flex- eller et stift ø 150 eller 120 mm. Det beslutter installmentøren

• For at installere en 120 mm tilslutnng til luftaftraek skal reduktionsflangen 9 saettes pa emhaettens udtræk.
• Fastgör røret på plads ved hjælp af tilstrækkeligt med rørholdere (ikke medleveret).
• Fjern alle aktive kulfiltre.

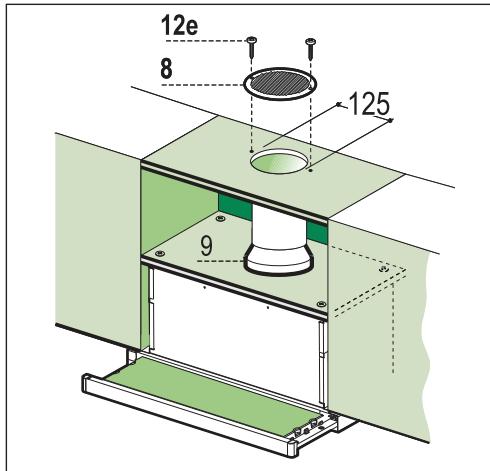

3.2.2 Luftudtag I Versionen Til Filtering

• Boret 0125mm huliden eventuelle konsol over emhaeten.
• Indsæt reduktionsflangen 9 på emhættens udtag.
• Forbind flangen til udtagshullet i konsollen over emhaeten med et stift eller fleksibelt Ø 120 mm rør.
• Fastgor roret med passende rorbänd. Det ndvendige materiale ffolger ikke med.
• Fastgör retningsristen 8 på udtaget ved hjælp af de to medfølgende skruer 12e (2,9x9,5).
• Kontroller, at de aktive kulf滤tre er til stede.

3.2.3 Elektrisk Tilslutning

• Tilslut emhaeten til strømmen via en topolet kontakt med en kontaktafstand på mindst 3 mm.
  Nar skydeslaeden abnes for feste gang, after emhaeten er installereret, skal den trakkes hurtigt ud, indtil den klikker.

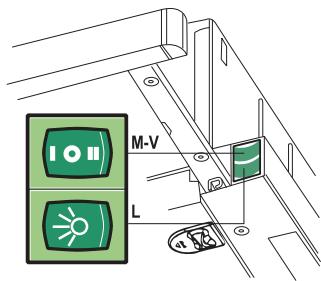

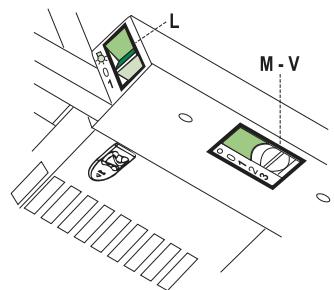

4.1 Betjeningspanel

L	Lys	Tænder og slukker for belysningen.
M	Motor	Tænder og slukker for ekstraktorens motor
V	Hastighed	Sætter ekstraktorens driftshastighed: 1. Lav hastighed, bruges til at give en konstant og lydløs luftudskiftning, hijvis der er lette madlavningsdampe. 2. Middelhastighed, passende til de flege driftbetengelser, forudsat et optimalalt forhold mellem behandlet luft/stojiveau. 3. Højeste hastighed, bruges til at fjere de madlavningsdampe, der ud-sendes på hjøste varme, inklusive langeperiodes.

L	Lys	Tænder og slukker for belysningen.
M	Motor	Tænder og slukker for ekstraktorens motor
V	Speed	Sætter ekstraktorens driftshastighed: 1. Lav hastighed, bruges til at give en konstant og lydløs luftudskiftning, hvis der er lette madlavningsdampe. 2. Højeste hastighed, bruges til at fjerne de madlavningsdampe, der udsendes på hjøste varme, inklusive langeperiodes.

5 Vedligeholdelse

5.1 Fedtfiltre

5.1.1 Rengøring Af Selvbaerende Fedtfiltre Af Metal

• Filtrene kan vaskes i opvaskemaskine og skal rengøres ca. haver,anden maned ved normalt brug eller oftere,hvis emhætten bruges meget.
• Træk udsugningsgruppen ud.
• Fjern filtrene et af gangen ved at trykke på de specielle holdere.
• Vask filtrene.uden at boje dem og lad dem tørre helt, inden de monteres igen. (Hvis filtrets overflade skulle skifte farve i tidens læb, har dette ingen indflydelse på filtrets effektivitet.)
• Nár filtrene monteresigen, skal man sorge for, at handtaget vender den synlige del udad.
  Luk udsgningsgruppen tiligen.

5.2 Lugtaberende fille (Recirkulation gennem filter)

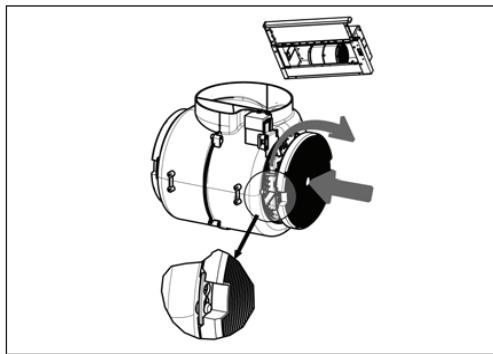

5.2.1 Udskifting

Advarsel: Sluk lyset. Udskift det aktive kulfilter, när pærerne er afkølet

• Disse filtre kan ikke vaskes og bruges秦皇, men skal udskiftes ca. haver 4. maned ell er oftere ved saerligt intens drug.

• Træk udsugningsgruppen ud.
  Fjern fedtfiltrene.

• Tag de opbrugte lugtaborsorberende kulfiltre ud ved at trykke på de specielle holdere.

• Fastgör det nye filter ved at hægte ind på plads
• Monter fedtfiltreneigen.
  Luk udsgningsgruppen tiligen.

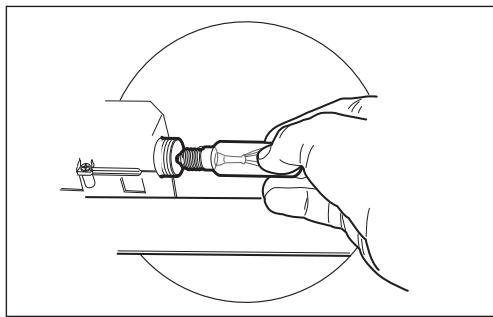

5.3 Lys

5.3.1 Udskifting Af Lys

28W glodelys.

• Tag fedtfiltrene af metal ud
• Skru pærerne af og erstat dem med nye med de samme egenskaber.
• Sæt metallfedtfiltrne på pladsigen.
