Type de produit	Hotte de cuisine aspirante ou filtrante
Marque	Beko
Modèle	CTB6250W
Largeur	598 mm
Profondeur	175 mm
Hauteur	280 mm
Poids net	7,6 kg
Poids brut	8,5 kg
Couleur	Blanc
Alimentation électrique	220-240 V, 50-60 Hz
Puissance du moteur	140 W
Puissance d'aspiration	420 m³/h
Éclairage	2 lampes de 28 W chacune
Commandes	3 vitesses + éclairage (interrupteurs séparés)
Diamètre de sortie d'air	120-150 mm
Version aspirante	Branchement sur conduit d'évacuation extérieur
Version filtrante	Recirculation avec filtre à charbon actif (optionnel)
Filtres métalliques anti-graisse	Lavables au lave-vaisselle, tous les 2 mois
Filtre à charbon actif	Remplacement tous les 3-4 mois, non lavable
Entretien	Nettoyage extérieur avec chiffon humide et détergent neutre
Sécurité	Distance minimale 650 mm au-dessus d'une plaque de cuisson ; ne pas flamber sous la hotte
Pièces détachées	Filtres métalliques, filtres à charbon, lampes 28 W, grille de sortie d'air
Réparabilité	Remplacement des lampes et filtres par l'utilisateur

FOIRE AUX QUESTIONS - CTB6250W BEKO

Comment installer la hotte CTB6250W ?

La hotte peut être installée en version aspirante ou filtrante. En version aspirante, raccordez-la à un conduit d'évacuation extérieur (diamètre 120-150 mm). En version filtrante, fixez la grille de sortie d'air et assurez-vous que le filtre à charbon actif est en place. La distance minimale entre la hotte et la plaque de cuisson doit être de 650 mm.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques anti-graisse se nettoient tous les 2 mois environ. Vous pouvez les laver au lave-vaisselle ou à la main avec un détergent neutre. Laissez-les sécher avant de les remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 3 à 4 mois, ou plus souvent si la hotte est utilisée intensivement. Il ne se lave pas et ne se régénère pas.

Comment remplacer les lampes de la hotte ?

Débranchez d'abord la hotte. Retirez les filtres métalliques, puis dévissez les lampes usagées (28 W). Remplacez-les par des lampes identiques et remontez les filtres.

Peut-on utiliser la hotte sans filtre à charbon ?

En version aspirante (rejet extérieur), le filtre à charbon n'est pas nécessaire. En version filtrante (recyclage), le filtre à charbon est indispensable pour purifier l'air avant de le renvoyer dans la cuisine.

Comment régler les vitesses d'aspiration ?

Utilisez la commande 'V' pour sélectionner la vitesse : 1 pour une ventilation silencieuse continue, 2 pour un usage normal, 3 pour les fortes vapeurs. L'éclairage se commande séparément avec le bouton 'L'.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (interrupteur bipolaire). Si la hotte ne s'allume toujours pas, débranchez-la et contactez le service après-vente. Ne tentez pas de réparer vous-même.

Quelle est la hauteur de montage recommandée ?

La hotte doit être installée à au moins 650 mm au-dessus d'une plaque de cuisson électrique ou à gaz. Si la plaque de cuisson au gaz spécifie une distance supérieure, respectez-la.

Peut-on nettoyer la hotte avec des produits abrasifs ?

Non, utilisez uniquement un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs, d'alcool ou de solvants qui pourraient endommager les surfaces.

Comment savoir si le filtre à charbon doit être changé ?

Un filtre à charbon saturé ne retient plus les odeurs. Si les odeurs de cuisine persistent malgré une hotte en marche, il est temps de remplacer le filtre. Respectez l'intervalle de 3-4 mois.

MODE D'EMPLOI CTB6250W BEKO

1 Conseils et suggestions. 24 2 Caractéristiques 27 3 Installation 29 4 Utilisation. 31 5 Entretien. 32

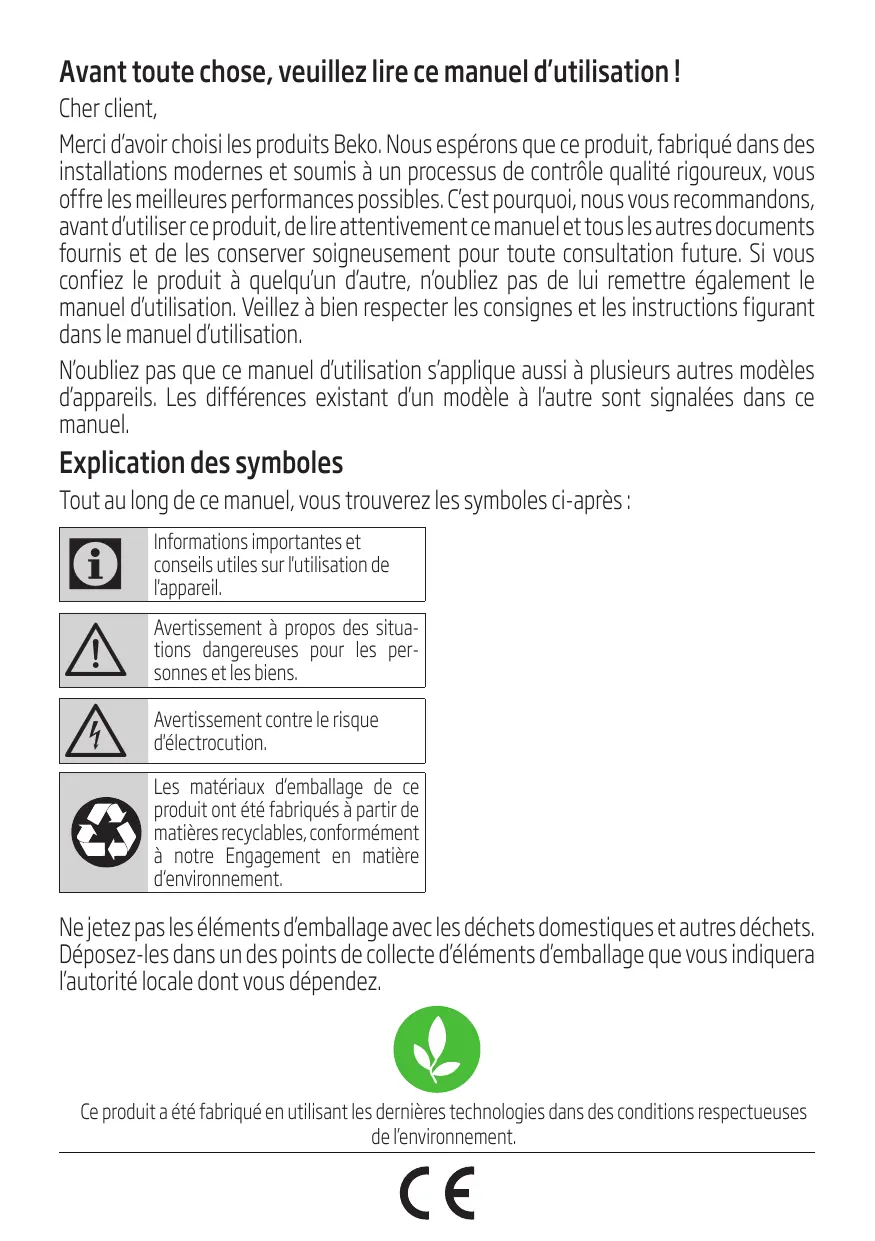

Avant toute chose, veuillez dire ce manuel d'utilisation!

Merci d'avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C'est pourquoi, nous vous recommandons, avant d'utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu'un d'autre, n'oubliez pas de lui remettre également le manuel d'utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique aussi à plusieurs autres modèles d'appareils. Les différences existant d'un modèle à l'autre sont signalées dans ce manuel.

Explication des symboles

Tout au long de ce manuel, vous trouvez les symboles ci-après :

i	Informations importantes et conseils utiles sur l'utilisation de l'appareil.
!	Avertissement à propos des situations dangereuses pour les personnes et les biens.
4	Avertissement contre le risque d'électrocution.
	Les matériaux d'emballage de ce produit ont été fabriqués à partir de matières recyclables, conformément à notre Engagement en matière d'environnement.

Ne jetez pas les éléments d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte des éléments d'emballage que vous indiquera l'autorité locale dont vous dépendez.

Ce produit a été fabriqué en utilisant les dernières technologies dans des conditions respectées de l'environnement.

1.1 Installation

Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la premi ée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

1 Conseils et suggestions

• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlements concernant l'évacuation d'air doivent être remplis.

1.2 Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

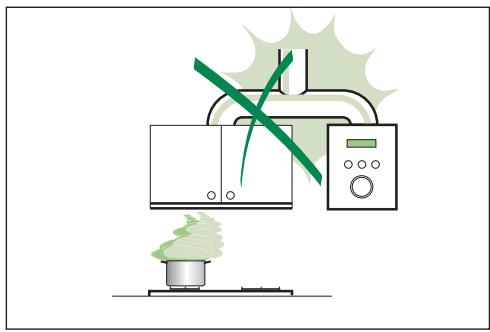

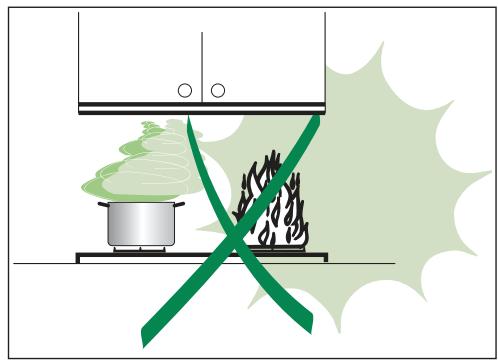

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

1.3 Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

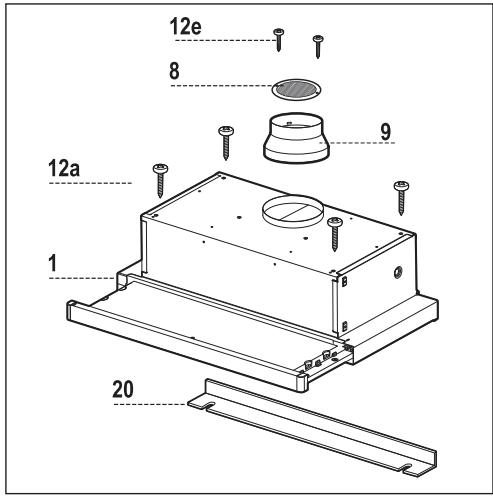

Réf. q. té composants de produit

1 1 Corps Hotte équipé de : Commandes, Lumière, Groupe Ventilateur, Filtres

8 1 Grille réorientable sortie de l'Air

9 1 Flasque de Réduction Ø 150-120 mm

20 1 Profil fermeture

Réf. q. té composants pour l'installation

12a 4 Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

Qté documentation

2.3 Spécifications techniques

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Largeur	598 mm			898 mm
Profondeur	175 mm
Hauteur	280 mm
Tension d'alimentation	220 - 240 V, 50-60 Hz
Commande	3
Puissance d'aspiration	420 m3/h
Puissance du moteur	140 W
Puissance de l'ampoule	2X28 W
Diamètre du tuyau de sortie d'air	120-150 mm
Poids net	7,6 kg			9,3 kg
Poids brut	8,5 kg			10,5 kg
Couleur	Blanc	Noir	Noir	Noir

Les inscriptions sur le produit ou les valeurs indiquées sur la documentation fournie avec le produit sont des valeurs obtenues dans des conditions de laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier selon l'utilisation du produit et les conditions environnantes.

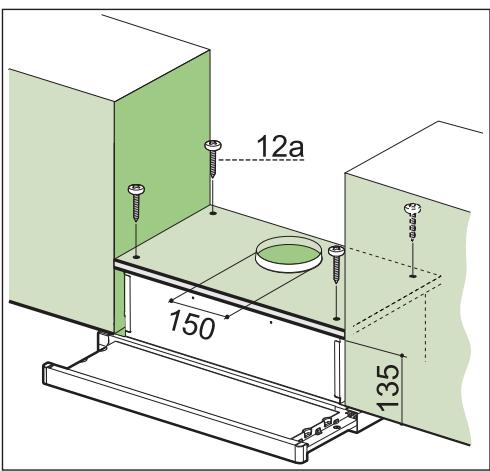

Montage au moyen de vis

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 120 - 150 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

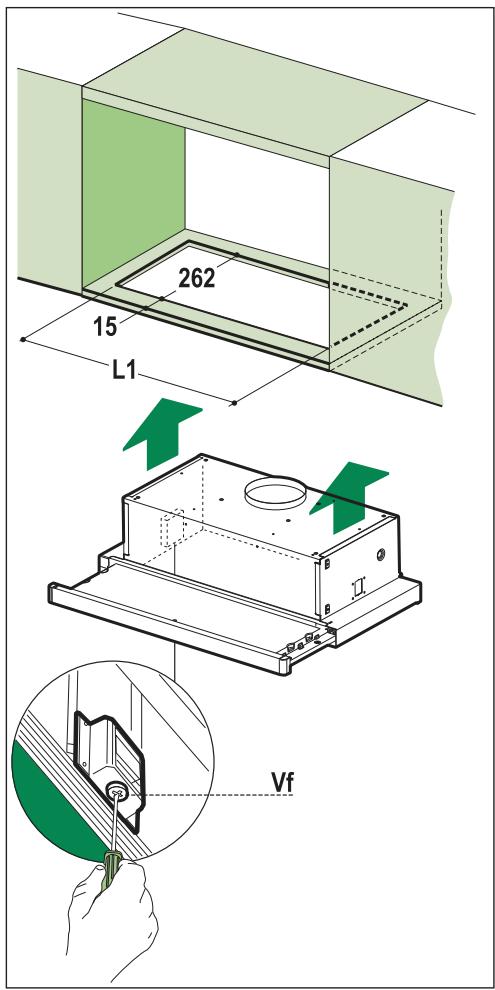

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

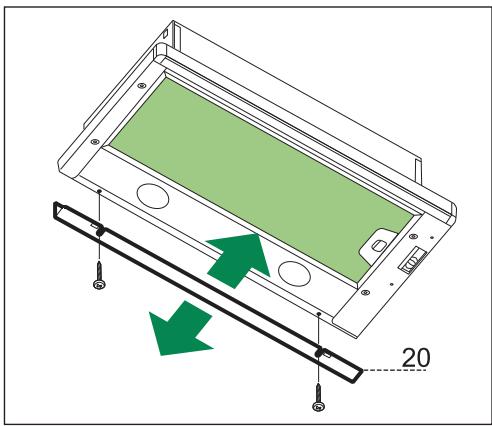

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

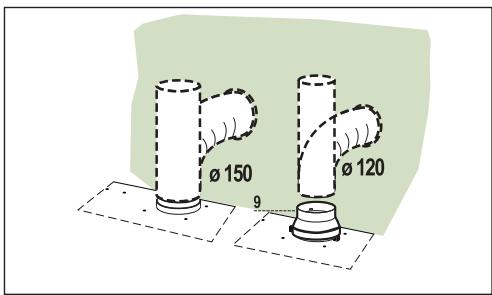

3.2.1 Sortie d'air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'installateur.

• En cas de branchement avec un tube de Ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte. Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

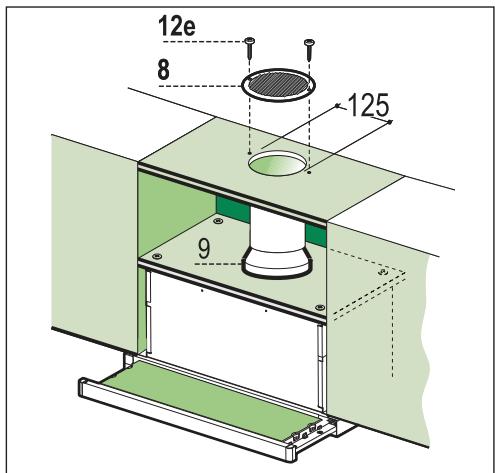

3.2.2 Sortie air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm. Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni. Fixer la Grille orientee 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

3.2.3 Branchement électrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

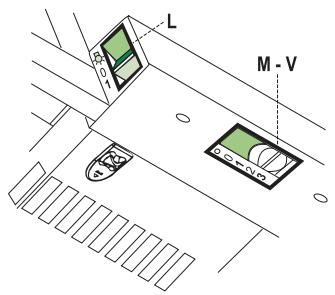

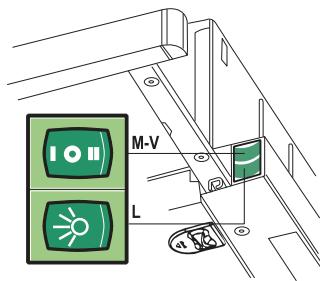

4.1 Tableau de commande

L	Lumières	Allume et étèint l'éclairage.
M	Moteur	Allume et étèint le moteur aspiration.
V	Vitesses	Détermine les vitesses d'exploitation ainsi subdivisées:1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L	Lumières	Allume et étèint l'éclairage.
M	Moteur	Allume et étèint le moteur aspiration
V	Vitesses	Détermine les vitesses d'exploitation ainsi subdivisées:1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

5.1.1 Nettoyage des filtres anti-graisse métalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le filtre aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter. (L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.)
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

5.2.1 Remplacement

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du contrôle antiodeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant. Retirer les Filtres Anti-graisse.

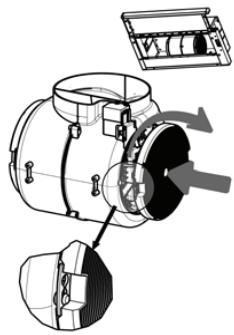

• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

5.3.1 Remplacement lampes de 28W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les replacer par des nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

12a 4 Viti 4,2 x 44,4

12e 2 Viti 2,9 x 9,5

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

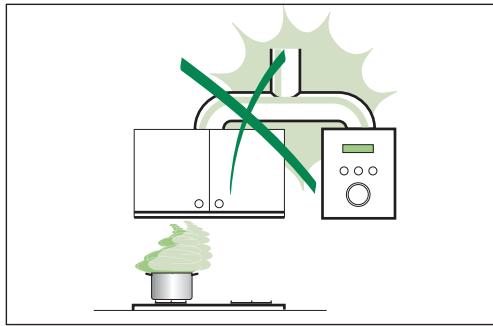

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ATTENTION: Les parties accessibles peuvent devenir très chaudes si utilisées avec des apparêls de cuisson.

Réf. q. té composants pour l'installation

12a 4 Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

4.1 Tableau de commande

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre antiodeur.
