VFI 400 R - Placa de cozinha FAGOR - Manual de utilização gratuito

Marca	FAGOR
Modelo	VFI 400 R
Tipo de produto	Placa de cocção vitrocerâmica embutível
Número de zonas de cozimento	4 (conforme identificação no manual)
Tipo de zonas de cozimento	Radiantes (vitrocerâmica) com zonas duplas/triplas em alguns modelos
Alimentação elétrica	220-240 V ~ 50/60 Hz (monofásico) ou trifásico conforme configuração
Potência total máxima	6,8 kW (para modelo 60 cm) / 7,8 kW (para modelo >60 cm)
Intensidade nominal (220-240 V~)	30 A (60 cm) / 34 A (>60 cm)
Dimensões (L x P x A) estimadas	590 x 520 x 50 mm
Peso estimado	10 kg
Material da superfície	Vitrocerâmica
Funções principais	Aquecimento rápido, timer programável, zona dupla/tripla, bloqueio infantil, indicador de calor residual, desligamento automático de segurança
Comandos	Táteis deslizantes (barra) ou botões + e - / modelos com comandos rotativos
Segurança	Bloqueio dos comandos, desligamento automático em caso de transbordo ou toque prolongado, limitador de temperatura, indicação H para calor residual
Manutenção e limpeza	Limpeza após resfriamento com pano úmido e água com sabão; raspador específico para sujeiras incrustadas; produtos especiais para vitrocerâmica (ex. VITROCLEN)
Instalação	Embutimento em móvel com junta de espuma; respeito das dimensões do plano de trabalho; conexão elétrica por profissional credenciado
Peças de reposição e reparabilidade	Cabo de alimentação substituível por profissional; vitrocerâmica a ser substituída pelo serviço pós-venda
Informações gerais	Conforme as diretivas europeias 73/23/CEE e 89/336/CEE; uso doméstico apenas

Perguntas frequentes - VFI 400 R FAGOR

Como ligar a placa de cocção FAGOR VFI 400 R?

Pressione a tecla ① por 3 segundos. Os indicadores das zonas de cozimento acendem. Se a segurança infantil estiver ativada, desative-a primeiro pressionando por 3 segundos a tecla de bloqueio.

Como ativar o bloqueio infantil?

Pressione a tecla de bloqueio por 3 segundos. Para desativar, repita a mesma operação. Isso impede qualquer manuseio acidental por crianças.

O que fazer se a vitrocerâmica estiver trincada ou quebrada?

Desconecte imediatamente o aparelho para evitar risco de choque elétrico. Contate o serviço pós-venda para substituir a placa. Não use a placa de cocção até que seja reparada.

Como limpar a placa vitrocerâmica?

Aguarde a placa esfriar. Limpe com um pano úmido e água com sabão. Para resíduos queimados, use um raspador especial para vitrocerâmica. Aplique um produto de manutenção específico como VITROCLEN para proteger a superfície.

Por que as zonas acendem e apagam em ciclos?

É normal. As zonas funcionam em ciclos de liga/desliga mais ou menos longos conforme a potência selecionada. Isso permite manter a temperatura desejada e não é uma falha.

Como ajustar o timer para um tempo de cozimento?

Selecione a zona de cozimento e a potência desejada. Em seguida, pressione a tecla de timer (conforme modelo) e ajuste o tempo com as teclas + ou -. O timer parará automaticamente e um sinal sonoro soará ao final do cozimento.

Quais tipos de panelas usar nesta placa?

Use recipientes com fundo plano e seco, em aço inoxidável, cerâmica ou cobre. Evite alumínio pois pode deixar manchas. O diâmetro do recipiente deve ser pelo menos igual ao da zona.

Como ativar a função aquecimento rápido?

Selecione a zona de cozimento e ajuste a potência no máximo (exibição 9). Para modelos com ponto, selecione 9 e pressione -. Ajuste a potência de manutenção entre 3 e 6. A função aquece rapidamente e depois alterna automaticamente para manutenção.

O que significa o símbolo H exibido na tela?

O símbolo H indica que a zona de cozimento ainda está quente após o uso (calor residual). Não toque nessa área para evitar queimaduras.

Como instalar corretamente a placa de cocção?

A instalação deve ser realizada por um profissional credenciado. Respeite as dimensões de embutimento (recorte no balcão), aplique a junta de espuma fornecida e conecte eletricamente conforme os esquemas do manual. Se um forno não estiver instalado embaixo, uma placa de proteção é necessária.

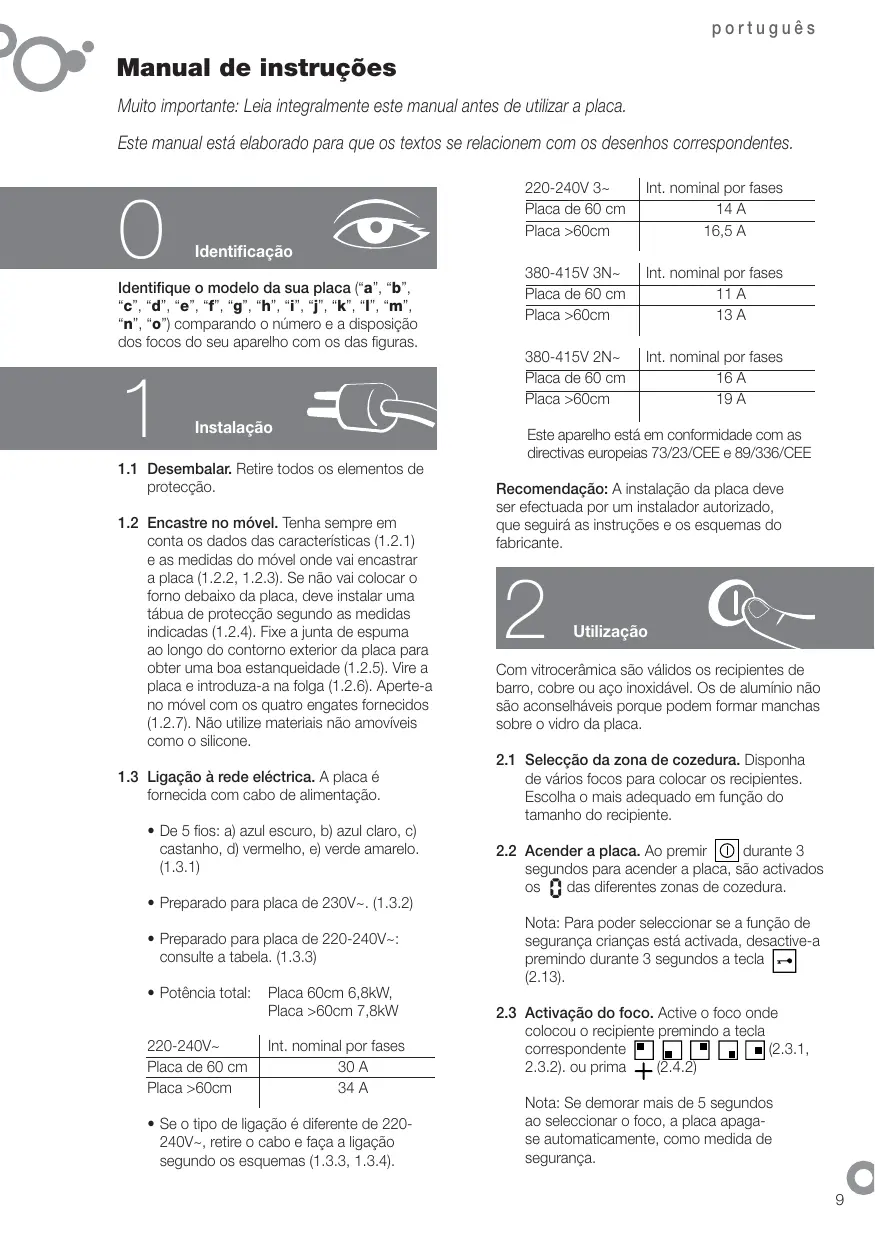

MANUAL DE UTILIZADOR VFI 400 R FAGOR

Muy importante: Lee integramente estemanualantesdeutilizarlaplaca.

Manual de instruções

Muito importante: Leia integralmente estemanualantesdeutilizaraplacia.

Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Identificacao

Identifique o Modelo da sua plac (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o") comparando o número e a disposicao dos focos do seu aparecido com os das figuras.

Instalacao

1.1 Desembalar. Retire todos os elementos de proteção.
1.2 Encastre no móvil. Tenha sempre em conta os dados das CHARACTERISTAS (1.2.1) e as medicas do móvilonde vai encasar a placia (1.2.2, 1.2.3).Se não vai colocar o forno debaixo da placía, deve instalar um tábiau de proteção segundo as medicas indicadas (1.2.4).Fixe a junta de espuma ao longo do contorno exterior da placà para obter uma boa estanqueidade (1.2.5).Vire a placα e introduza-a na folga (1.2.6).Aperte-a no móvil com os quatro engates fornecidos (1.2.7).Não utilize materiais não amoviveis como o silicone.
1.3 Ligação à rede elétrica. A placé é fornecida com cabo de alimentação.

• De 5 fios: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde amarelo. (1.3.1)
• Preparado para plac de 230V (1.3.2)
• Preparado para plac de 220-240V-. consulta aabela. (1.3.3)
• Potência total: Placa 60cm 6,8kW, Placa >60cm 7,8kW

220-240V~	Int. nominal por fases
Placa de 60 cm	30 A
Placa >60cm	34 A

• Se o tipo de ligação é Differente de 220-240V~, retire o cabo e faça a ligação segundo os esquemas (1.3.3, 1.3.4).

220-240V 3~	Int. nominal por fases
Placa de 60 cm	14 A
Placa >60cm	16,5 A

380-415V 3N~	Int. nominal por fases
Placa de 60 cm	11 A
Placa >60cm	13 A

380-415V 2N~	Int. nominal por fases
Placa de 60 cm	16 A
Placa >60cm	19 A

Esteasurehostemconformidadecomadirectivaseuropeias73/23/CEEe89/336/CEE

Recomendação: A instalação da placá deve ser efectuada por um instalador autorizzato, que seguirá as instruções e os esquemas do fabricante.

Utilização

Com vitrocerâmica são validos os recipientes de barro, cobre ou aço inoxidável. Os de aluminio não são aconselhaveis porque podem formar manchas sobre o vidro da plac.

2.1 SeLECTIONA da zona de cozedura. Disponha de various focos para colocar os recipientes. Escolha o mais adequado em funcao do tamanho do recipiente.
2.2 Acender a plac. Ao premir ① durante 3 segundos para acender a plac, são activados os ② das differsentes zonas de cozedura.

Nota: Para poder seleccionar se a funcao de segurar crianças está activada, desactive-a premindo durante 3segundos a tecla (2.13).

2.3 Activação do fico. Active o fico onde colocou o recipiente premindo a tecla correspondente (2.3.1, 2.3.2). ou prima (2.4.2)

Nota: Se demorar mais de 5 segundos ao selecionar o foco, a placapagase automaticamente, como medida de segurarca.

2.4 Selecção da potência. Ajuste-a deslizando o dedoPGAbarra (2.4.1) ou premindo + ou - (2.4.2, 2.4.3).

FOCOS ESPECIALIS

2.5 Foco duplo, Foco triplo. Depois de ter selecionado a potencia, prima e aggiornar o foco duplo (2.5.1, 2.5.3). Se premir de novo (2.5.2) ou (2.5.4) aggiornar o foco triplo. Para anular prima ( , , , ).
2.6 Foco fonte. Pode utiliser este foco circular ou conjuntamente, como foco fonte . Prima para o activar e prima-o de novo para o desactivar.

Recomendação: Nos modelos com focos a halogeneo, a luz é tao intensa que se aconsehra a nao olhar fixamente quando estiver em funcimento sem o recipiente.

FUNCI ES DO TEMPO

2.7 Introduzir a hora 念 . Ao ligar a plac, os digitos do relógio piscam e marcam as 1200 (2.7.1). Ajuste a hora com as teclas +, - (2.7.2). Faça a mesma operação de cada vez que se deslgue ou ia um corte de energia eléctrica.

Para alterar a hora prima durante 5 segundos a tecla (2.7.3). A hora começará a piscar e ouvirá um sinal sonoro, ajuste-a com as teclas +, -

2.3 Selecção do tempo.

Modelos abc: Uma vez activado umAGO e selecionada a potencia, tem 5 segundosa pacaar para premir a tecla L SeLECTIONO o tempo necessario premindo +, - (2.8.2).TAPoS cinco segundos o tempo é validado e serao visualizados a hora e um punto luminoso abaixo do icono do foco temporizzato (2.8.3). Para modifier ou ver o tempo restante, prima o icono do foco temporizzato (2.8.4).Para anular a programacao prima as teclas ^+ ,simultaneamente (2.8.5).

Modelos dfghkmo: Uma vez activado um foco e selecionada a potência, prima a tecla + no relógio. Aparece 00 e um em cada foco (2.8.6). Prima + do foco a temporizar e - piscara (2.8.7). Seleção o tempo com + , — no relógio (2.8.8).

Apos 5 segundos o tempo é validado e serao visualizados alternadamente a potencia e no foco temporizado. Passado esse tempo sera emitido um sinal sonoro e piscara . Para anular a temporização prima — no icone até visulizar .

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Modelo e: Uma vez activado um foco e selecionada a potencia, prima de novo a tecla de selecao do foco a temporizar, aparece um (2.8.11). Selecione o tempo com +, — (2.8.12) e valide premindo de novo a tecla do foco temporizzato (2.8.13). A potencia sera visualizada com um punto que indica que o foco está temporizzato. Um sinai sonoro e uma indentacao – avisam que o tempo foi conclusu (2.8.14). Prima uma tecla qualquer e o sinai sonoro desaparecerá.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Considerações sobre a temporização: Se o[nével de potência é 9 o tempo maior a temporizar sera de 60 min. Se édifferente o maior pode ser 99 min.

Uma vez conclusido o tempo o alarme soar enquanto não premir nenhuma tecla.

FUNÇÉS DE PROGRAMAÇÂO

2.9 Aquecido rápido. Alcance rapidamente a temperatura Tmaxima para passar automaticamente para a temperatura de manutenção.

Modelos abc: Active um foco e colque a barra na potência maior. Prima é aparece um R no visor do foco的选择acion (2.9.1). Tem 5 segundos para selecionar o;nivel desejado, recomenda-se que esta entre os nives 3 e 6 (2.9.2).Apos cinco segundos o aquecimento rápido é validado e serao visualizados R e a potência alternadamente. Alcancada a temperatura Tmaxa desaparece R restando a potência de manutenção. O foco continua a funcional convectionalmente. Se deseja cancelar o aquecimento rápido prima o icono do foco programado e selezione uma nova potência.

Modelos dfghjkmo:Selecione um foco ecoloque-ona potencia maxima premindo +athe visualizar um 9e um punto 9. (2.9.3).Regule a potencia premindo - recomendam-se os niveis 3a6 (2.9.4). ApoS 5 segundos, o aquecimento rápido é validado e sera visualizada a potencia seguida de um punto (2.9.5).Alcançada a temperatura maior,o punto decimal desaparece e o foco continuara a funcional convencionalmente. Para cancelar a funcao, prima a tecla do foco programado e selecione uma nova potencia.

2.10 Vido com botões. Assegure-se de que o fico que vai actionar corresponde ao fico que quer utilizes (2.10.1). Rode o botão para a posicao desejada e acender-se-a a luz piloto de funcionaamento (2.10.2) que tambem assinala o calor residual quando o fico se apaga.

Nos modelos com foco duplo ou foco fonte, rodando o botão para a esquerda é regulada uma parte do foco e rodando o botão para a direita é regulado o foco inteiro (2.10.3).

2.11 Apagar oAGO. Selecciona potencia do foco que deseja apagar.

2.12 Calor residual. Depois de utilizes a placas os focos mantem-se quentes durante um tempo que varia em funcao da potencia selecionada e é visualizzato um H ou um punto nos focos ainda quentes. Nao toque nesses focos, corre o risco de se queimar.

Ateção: Se se produzir um corte de corrente电量, ao ser restabelecida de novo, a indicação não sera visualizada estando a另一边queze a zona de cozedura. Tenha em conta esta circunstência.

2.13 Funcãobloqueio.Paravelo manuseamento por parte dascriancas.Mantenha premida durante 3segundos a tecla eactivaróbloqueio.Parovaldesbloquearrepita operação.

Recomendações:

Evite golpes dos recipientes sobre o cristal.
- Os recipientes de alúnio não são aconselháveis, País poderiam formar manchas sobre o vida, a não ser que tenham um fundo com proteção em aço inoxidavel.

• Os focos de calor não devem funciona sem recipienthe.
• A base do recipiente tem de ser plana e estar seca.
• Certifique-se de que os diametros dos recipientes sejam maior ou igualais aoAGO a utilizes e centre-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar o vidro.
• Utilize o aparecidoenso para a preparação de alimentos. Não utilize a placá como mesa de trabalho.
• Não despeje água fria directemente na placá, quando estiver quente.

Atença: O funciona descontinuo das zones de cozedura, não é uma avaria. Funcionam nos periodos de ligar eDSLigar mais ou menos longos em funcão da potência desejada.

3

Manutenção e limpeza

• Não utilize um vaporizador para limpar.
• Limpe a fundo a superficie da sua placà quando tiver arrefecido. Não utilizeirosculos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez pormana, limpe a fundo com produits especialicos para vitroceramica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placar em vitroceramica.
• A sujidade fortemente agarrada é eliminada com o raspador de videotro (3.1.2).
• Se por descuido queima acúcar, elementos acucarados ou plácico sobre a placía, eliminções o quando antes com um raspador não quente. Se não o fazer podem delejar manchas permanentes.
  Utilize a colher do raspador em bom estado, substitua-a no caso de aparecer algoema deterioracao.

4

Segança

• O circuito da rede que alimenta a placá deve ter um interruptor de corte omnipolar de pelo menos 3 mm de distência entre os contactos.
• A instalação da placá deve ser efectuada por um instalador autorizzato que seguirá as instruções e os esquemas de fabricantes.
• A instalação deve estar regulada para a potência Tmaxima indica na placá de caracteristicas e a tomada de corrente com a tomada de terra regularizadas.
• Se o cabo estiver danificado, deve ser substituido pelo seu service de pos-venda ou pessoalamente qualificado com o fim de évitar um acidente.
• O fico está equipado com um limitador de temperatura interior que desliga o fico no caso de aquecimento excessivo da plac.
• Ao'scadautilização,desligueofoocatravés do seu controlo.
• Se a superficie do vidro se quebra ou parte, désigne de immediato o aparelho da rede eletrica para evitar um possivel quoi eletrico. Não utilize a placu ate substituir o vidro (4.1.1).
• No caso de transbordarem liquidos sobre as teclas de funções a placá é interrompida e emite um sinal sonoro (4.1.2).
• Se mantiver premido algoqum sensor durante muito tempo ou houver algoqum objecto que esteja a activar os senores, a placé é interrompida e emite um sinal sonoro (4.1.3).
• Não colque recipientes com ouvejo quente sobre os sensores, pode queimar-se ao premílos (4.1.3).
• Mantenha afastadas as crianças preocupas, as superficies de aquecido podem aquecer excessivamente durante o seu funciona. Utilize o Sistema debloqueio para fazer que possam brincar com os botões.

• Este aparecido não se destina a ser utilizado por pessoas com capacidades reduzidas.

• Permaneca sempre por perto ao cozinhar pratos ou alimentos com gordura ou oleo. O calor excessivo pode fazer com que se inflamem.

• Se a placá está instalada em cima de um balção, não deverão ser guardados objectos inflamíveis.

5

Meio ambiente

A placarfoi elaboradaapensar na conservacao do meio ambiente.

Respeitoelo meio ambiente-utilize as potencias adequadas para cada cozedura e selecciono os recipientes de tamanho adequado para as quantidades dos alimentos que vao ser preparados. quando oundo do recipiente e o diametro da zona de cozedura tem o mesmo tamanho, a transmissao de calor e optima.

Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para usar o calor residual acumulado. Este modo poupará energia.

Utilize um tampa sempre que possa para reduzir a perda de calor por evaporacao.

Gestão de resíduos de apareiros electricos e electrónicos.

Não elimine os apareiros misturando-os com resíduos domesticos germais.

Deposite a sua plac num centro especial de recolha.

A reciclagem de electrodométricos evita consequences negativas para a Saúde e o meio ambiente e permitte poupar energia e!),

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a plac.

Instruction Manual

Moi importante: Le integramente este manual antes de utilizes-la plac.

Este aparato é conforme às directivas europeas 73/23/CEE e 89/336/CEE
