VFI 400 R - Sukalde-plaka FAGOR - Doako erabiltzaile-eskuliburua

Marka	FAGOR
Modeloa	VFI 400 R
Produktu mota	Beira-zeramikazko sukalde-plaka integragarria
Sukalde-eremu kopurua	4 (argibideetan identifikazioaren arabera)
Sukalde-eremu mota	Eremu bikoitz/hirukoitzak dituzten erradiatzaileak (beira-zeramikazkoak) eredu batzuetan
Elikatze elektrikoa	220-240 V ~ 50/60 Hz (monofasikoa) edo trifasikoa konfigurazioaren arabera
Potentzia oso maximoa	6,8 kW (60 cm-ko eredurako) / 7,8 kW (>60 cm-ko eredurako)
Nominal-intentsitatea (220-240 V~)	30 A (60 cm) / 34 A (>60 cm)
Neurriak (L x S x A) estimatuak	590 x 520 x 50 mm
Estimatu pisua	10 kg
Azaleko materiala	Beira-zeramika
Funtzio nagusiak	Beroketa azkarra, programagarria den tenporizadorea, sukalde-eremu bikoitza/hirukoitza, haurren blokeoa, hondar-beroaren adierazlea, segurtasun-automatiko etena
Aginteak	Ukimeneko irristagailuak (barra) edo + eta - botoiak / aginte birakariak dituzten ereduak
Segurtasuna	Aginte-blokeoa, gainezkatze edo sakatze luzearen kasuan geldialdi automatikoa, tenperatura-mugatzailea, H adierazlea hondar-berorako
Mantentze eta garbiketa	Hoztu ondoren garbitzea zapi heze eta ur xaboitsuarekin; zikinkeria itsatsietarako arraska berezia; beira-zeramikarako produktu bereziak (adib. VITROCLEN)
Instalazioa	Armairu batean muntaketa apar-juntarekin; lan-mahaiaren neurriak errespetatzea; konexio elektrikoa profesional baimendu batek egina
Ordezko piezak eta konpontzeko aukera	Elikadura-kablea profesional batek ordeztu dezake; beira-zeramika salmenta osteko zerbitzuak ordeztu behar du
Informazio orokorra	Europako 73/23/CEE eta 89/336/CEE zuzentarauen araberakoa; etxerako erabilera soilik

Maiz egiten diren galderak - VFI 400 R FAGOR

Nola piztu FAGOR VFI 400 R sukalde-plaka?

Sakatu ① tekla 3 segundoz. Sukalde-eremuen adierazleak pizten dira. Haurren segurtasuna aktibatuta badago, desaktibatu lehenik blokeo-teklan 3 segundo sakatuz.

Nola aktibatu haurren blokeoa?

Sakatu blokeo-tekla 3 segundoz. Desaktibatzeko, errepikatu eragiketa bera. Horrek haurren eskurako manipulazioak saihesten ditu.

Zer egin beira-zeramika pitzatuta edo hautsita badago?

Deskonektatu berehala aparatua elektrokuzio arriskua saihesteko. Jarri harremanetan salmenta osteko zerbitzuarekin plaka ordezteko. Ez erabili sukalde-plaka konpondu arte.

Nola garbitu beira-zeramikazko plaka?

Itxaron plaka hoztu arte. Garbitu zapi heze eta ur xaboitsuarekin. Errekinarentzat, erabili beira-zeramikarako arraska berezi bat. Aplikatu mantentze-produktu espezifiko bat, adibidez VITROCLEN, azala babesteko.

Zergatik piztu eta itzaltzen dira sukalde-eremuak zikloak eginez?

Normala da. Eremuak piztu/itzali zikloen bidez funtzionatzen dute, hautatutako potentziaren arabera denbora gehiago edo gutxiagorekin. Horrek nahi den tenperatura mantentzea ahalbidetzen du eta ez da matxura bat.

Nola egokitu tenporizadorea sukaldatzeko denbora bat ezartzeko?

Hautatu sukalde-eremua eta nahi den potentzia. Ondoren, sakatu tenporizadorearen tekla (ereduaren arabera) eta egokitu denbora + edo - teklekin. Tenporizadorea automatikoki geldituko da eta soinu-seinale bat entzungo da sukaldatzearen amaieran.

Zer motatako lapikoak erabili plaka honetan?

Erabili hondo lau eta lehorreko ontziak, altzairu herdoilgaitzezkoak, zeramikazkoak edo kobrekoak. Saihestu aluminioa, orbanak utz ditzakeelako. Ontziaren diametroa gutxienez sukalde-eremuaren berdina izan behar da.

Nola aktibatu beroketa azkar funtzioa?

Hautatu sukalde-eremua eta egokitu potentzia maximoan (9 bistaratua). Puntua duten ereduetarako, hautatu 9 eta sakatu -. Egokitu mantentze-potentzia 3 eta 6 artean. Funtzioak azkar berotzen du eta gero automatikoki mantentzera aldatzen da.

Zer esan nahi du pantailan agertzen den H ikurrak?

H ikurrak adierazten du sukalde-eremua erabili ondoren oraindik beroa dagoela (hondar-beroa). Ez ukitu eremu hori erredurak saihesteko.

Nola instalatu behar bezala sukalde-plaka?

Instalazioa profesional baimendu batek egin behar du. Errespetatu muntaketa-neurriak (lan-mahaian mozketa), aplikatu emandako apar-junta, eta konektatu elektrikoki argibideetako esquemen arabera. Behean labe bat instalatzen ez bada, babes-plaka bat beharrezkoa da.

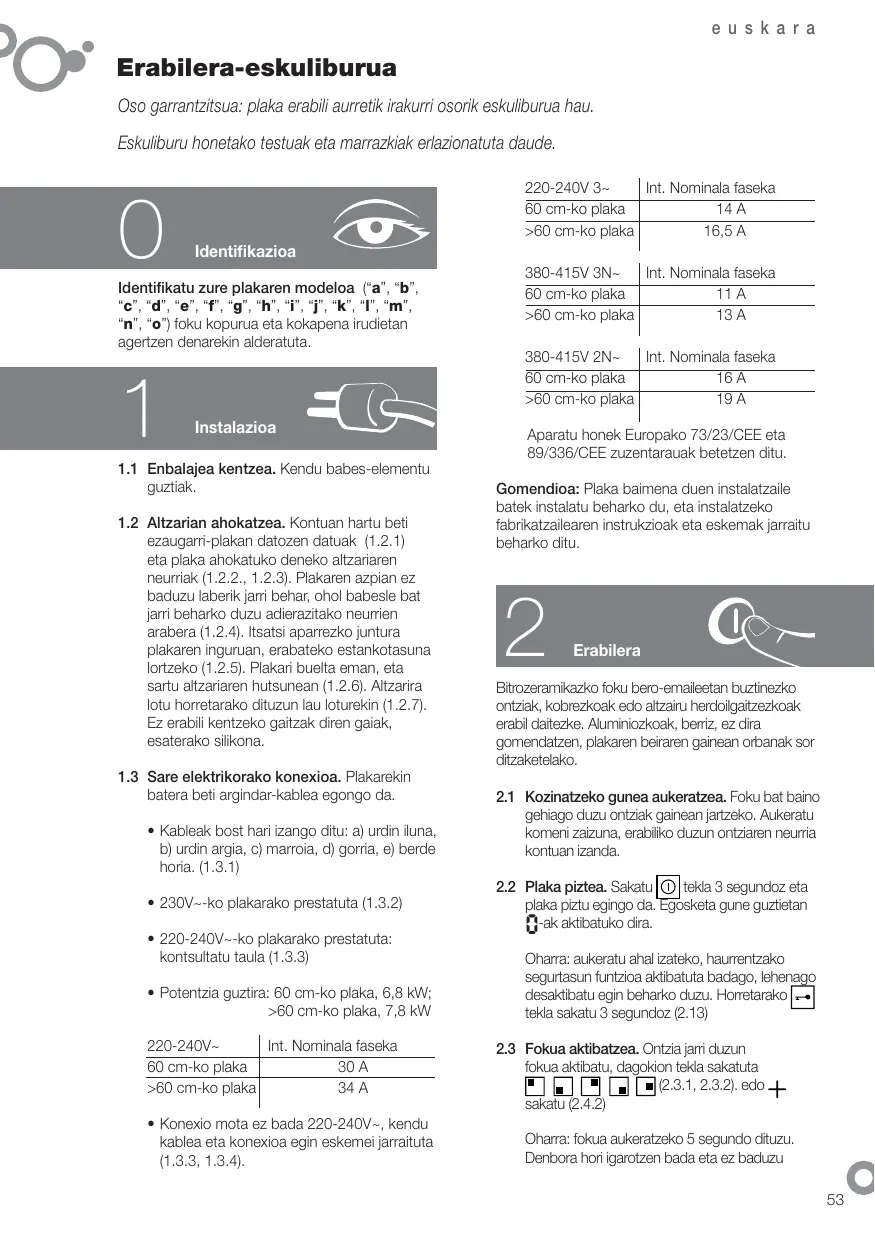

ERABILTZAILE-ESKULIBURUA VFI 400 R FAGOR

Erabilera- eskuliburua

Oso garrantzitsua: plaka erabili aurretic irakurri osorik eskuliburua hau.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifikazioa

Identifikatu zure plakaren modeloa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") foku kopurua eta kokapena irudietan agertzen denarekin alderatuta.

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Altzarian ahokatzea. Kontuan hartu beti ezaugarri-plakan datozen datuak (1.2.1) eta plaka ahokatuko deneko altzariaren neurriak (1.2.2., 1.2.3). Plakaren azpian ez baduzu laborik jarri behar,ohl babesle bat jarri beharko duzu adierazitako neurrien arabera (1.2.4).Itsatsi aparrezko juntura plankaren inguruan, erabateko estankotasuna lortzeko (1.2.5).Plakari buelta eman, eta sartu altzariaren hutsunean (1.2.6).Altzarira lotu horretarako dituzun lau loturekin (1.2.7). Ez erabili kentzego gaitzak diren gaiak, esaterako silikona.
1.3 Sare elektrikorako konexioa. Plakarekin batera beti argindar-kablea egongo da.

• Kableak bost hari izango ditu: a) urdin iluna, b) urdin argia, c) marroia, d) gorria, e) berde horia. (1.3.1)
• 230V~-ko plakarako prestatuta (1.3.2)
  220-240V--ko plakarako prestatuta: kontsultatu taula (1.3.3)
• Potentzia guztira: 60 cm-ko plaka, 6,8 kW; >60 cm-ko plaka, 7,8 kW

220-240V~	Int. Nominala faseka
60 cm-ko plaka	30 A
>60 cm-ko plaka	34 A

• Konexio mota ez bada 220-240V~, kendu kablea eta konexioa egin eskemei jarraituta (1.3.3, 1.3.4).

220-240V 3~	Int. Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A

380-415V 3N~	Int. Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A

380-415V 2N~	Int. Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A

Aparatu honek Europako 73/23/CEE eta 89/336/CEE zuzentarauak betetzen ditu.

Gomendioa: Plaka baimena duen instalatzaile
batek instalatu beharko du, eta instalatzeko
fabrikatzailearen instrukzioak eta eskemak jarritu
beharko ditu.

Erabilera

Bitrozeramikazko foku bero-emailetan buztinezko ontziak, kobrezkoak edo altzairu herdoilgaitzezkoak erabil daitezke. Aluminiozkoak, aberriz, ez dira gomendatzen, plakaren beiraren gainean orbanak sor ditzaketelako.

2.1 Kozinatzeko gunea aukeratzea. Foku bat baino gehiago duzu ontziak gainean jartzeko. Aukeratu komeni zaizura, erabiliko duzun ontziaren neurma kontuan izanda.
2.2 Plaka piztea. Sakatu ① tekla 3 segundo zeta plaka piztu egingo da. Egosketa gune guztietan -ak aktibatuko dira.

Ohara: aukeratu ahal izateko, haurentzako segurtasun funtzioa aktibatuta badago, lehenago desaktibatu egin beharko duzu. Horretarako tekla sakatu 3 segundoz (2.13)

2.3 Fokua aktibatzea. Ontzia jarri dizun fokua aktibatu, dagokion tekla sakatuta

sakatu (2.4.2)

Ohara: fokua aukeratzeko 5段时间 dituzu. Denbora horigarotzen pada eta ez baduzu

fokua aukeratu, plaka automatikoki itzaliko da, segurdasun neum gisa.

2.4 Potentzia aukeratzea. Nahi duzun potentzia aukeratu, atzamarra barratik zehar mugituta (2.4.1) edo + edo - teklash erabilita (2.4.2, 2.4.3).

FOKUBEREZIAK

2.5 Foku bikoita, Foku hirukoita. Potentzia aukeratu ondoren, sakatu (2.5.1, 2.5.3). Bemiro (2.5.2) edo (2.5.4) sakatzen baduzu, foku hirukoita aktibatuko da. Foku bereziak indargabetzeko sakatu ( (2.5.1, (2.5.3),
2.6 Erretiluentzako fokua. Foku hau modu zirkulrarrean edo beste batekin batera erretil-foku gisa erabildezakezu. Foku hau aktibatzeko, sakatu . Berriro sakatzen baduzu, desaktibatu eingo da.

Gomendioa: Foku halogenoak dituzten modeloetan, argia hain dabizia non, fokua aktibatuta dagoenean, gainean ontzirik eduki gabe, fokura zuzenean ez begiratzea gomendatzen den.

IRAUPEN-FUNTZIOAK

2.7 Ordua jartzea 一 _ 1 . Plaka konektatzerakoan, erloquaren digituak keinuka hasten dira eta 1200 ek (2.7.1) markatzen dute. Nahi dizun ordua jartzeko sakatu +, -teklak (2.7.2).Gauza bera egin erlojua deskonektatu edo argindarra mosten den bakoitzean.

Ordua aldatzeko sakatu (L) tekla 5 segundo (2.7.3.) Ordua keinua hasiko da eta txistu bat entzungo duzu, aukeratu nahi dizun ordua +, -teklak sakatuta.

2.8 Iraupena aukeratzea

abc modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, 5 segundo dituzu keinuka ari den () sakatzeko (2.8.1). Aukeratu nahi duzun iraupena + - teklik sakatuta (2.8.2). Bost segundo igarotzen direnean aukeratutako iraupena balidatuko da eta tenporizatutako fokuaren ikonoaren azpian aukeratutako ordua eta puntu argidun bat ikusiko dira (2.8.3). Iraupena aldatzeko edo gelditzen den denbora ikusteko, sakatu bemiro tenporizatutako fokuaren ikonoa (2.8.4). Programazioa bertan behera uzteko, sakatu + - teklik batera (2.8.5)

dfghkmo modeloak: Foku bat aktibatu eta

potentzia aukeratu ondoren, sakatu erloju
gaineko + tekla. Foku bakoitzean 00 eta bat agertuko dira (2.8.6). Tenporizatu beharreko fokuaren + tekla sakatu eta irudia keinuka hasiko da (2.8.7). Aukeratu iraupena erlojuaren gainean dauden +, -teklak sakatuta (2.8.8). 5 segundoren ondoren, aukeratutako iraupena balidatuko da, eta tenporizatutako fokuan potentzia eta bistaratuuko dira txandaka. Denbora igaro ondoren, soinu bat entzung do, eta 00 irudia keinuka hasiko da. Tenporizazioa bertan behera uzteko, sakatu ikonoaren
gaineko - tekla 00 ikusi arte.

Oharra: iraupena aukeratzen 10段时间 baino gehiago ematen baduzu, tenporizadorea automatikoki itzaliko da.

e modeloak: Foku bat aktibatu eta potentzia aukeratu ondoren, sakatu berriro temporizatu beharreko fokua aukeratzeko tekla. . .bat agertuko da (2.8.11). Aukeratu iraupena + , - tekak sakatuta (2.8.12), eta balidatu temporizatutako fokuaren tekla berriro sakatuz (2.8.13). Aukeratutako potentziarekin batera punctu bat ikusiko da; punctu horrek fokuari iraupen bat ezarri zaiola adieraziko du. Soinu bat entzuteak eta - irudia ikusteak adierazi nahi du, denbora bukatu egin dela (2.8.14). Sakatu edozein tekla, eta soinaa desagertu eingo da.

Oharra: iraupena aukeratzen 10段时间
baino gehiago ematen baduzu, tenporizadorea
automatikoki itzaliko da.

Tenporizatzerakoan kontuan hartu
bhearrokoak: Potentzia mailarik handiera 9
bada, tenporizadorearen gehienezko denbora
60 minutukoa izango da. Potentzia maila.beste
bat bada, berriz, tenporizadorearen iraupena 99
minutukoa izan ahalko da. Denbora bukatu eta gero,
alarma joka arituko da beste edozein tekda sakatkzen
ez duzun arte.

PROGRAMAZIO-FUNTZIOAK

2.9 Berotze azkarra. Gehienezko temperaturara. helten da berehala eta gero mantentze- tenperaturara pasatzen da automatikoi.

abc modeloak: Aktibatu foku bat eta bara gehienezko potentiaria eraman. Sakatu |D> eta R bat agertuko da aukeratutako fokuaren pantaillan (2.9.1). 5 segundo dituzu nahi duzun maila aukeratzeko. 3. eta malien artean egotea gomendatzen da (2.9.2). 5 segunden ondoren, berotze akarra balidatuko da, eta R irudia eta potenzia ikusiko dira txandaka. Gehienezko temperatura tortu ondoren, R irudia

desagertu eta bakamik mantentze-potentzia ikusiko da. Fokuak ohiko moduan jarraituko du martxan. Berotze azkarraren funtzoa desaktibatu nahi baduzu, sakatu programatuko fokuaren ikonoa, eta aukeratu berriro beste potenzia bat.

dfghjkmo modeloak: Aukeratu foku bat eta gehienezko potenti zian jari + tekla sakatuta, 9 ikusi arte (9 bat eta punctu bat) (2.9.3). Erregulatu potentzia - tekla sakatuta. 3. eta 6. mailen artean egotea gomendatzen da (2.9.4). 5 segundoren ondoren berotze azkarra balidatuko da eta potentzia eta punctu bat ikusiko dira (2.9.5). Gehienezko temperatura lortu ondoren, punctudezimala desagertu eta fokuak ohiko moduan jaraituko du martxan. Funtioa bertan behera uzteko, sakatu programututaku fokuaren tekla eta aukeratu beste potentzia bat.

2.10 Bitroak agintedunak. Ziurtatu eragingo duzun fokua erabili nahi duzun bera dela (2.10.1). Agintea nahi duzun aldera biratu, eta funzionamendu-arga piztuko da (2.10.2). Argi horrek fokua itzali ondoren oraindk bero dagoela ere adierazten du.

Foku bikoitza edo erretilu-fokua duten
modeloetan, agintea ezkerrerantz biratuta
fokuaren zati bat erregulatzen da, eta
eskuinerantz biratuta, beriz, foku osoa (2.10.3)

2.11 Fokua itzaltzea. Aukeratu potentzia itzali nahi duzun fokutik.

2.12 Hondar-beroa. Plaka erabili ondoren, fokuek bero jaraitzen dute denbora-tarte batez, aukeratutako potentziaren arabera, eta oraindk bero dauden fokuetan ±bH bat edo punctu bat ikusiko da. Ezukitu foku horiek, erre zaitezke- eta.

Oharra: Argindarra mozen bada, berriro datomenean ez da H irudia ikusiko nahiz eta kozinatzeko erabili den aldea orainidik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzica. Haurrek plaka erabil ez dezaten, sakatu teka 3 segundo, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ezeman kolperik ontziekin kristalaren gainean.
Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute fungtzionatu behar gainean ontzirik ez badute.
- Ontziaren azpiak laua izan behar du eta siku egon behar du.
Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi erdian jami.
- Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta.
- Plaka janariak prestatzeko baino ez erabili; inoz ez lan-mahai bezala.
- Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako
funzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potenti zieren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea etagarbitzea

Ez erabili lurrunez garbitzeko inolakomakinarik.
- Garbitu sarri zure plakaren gainazala, hozen denean. Ez erabili produktu edo esponja urratzailerik. Garbitzeko, erabili zapi umela eta xaboi ura 3.1.1)
- Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu.
Gogor itsatsitako zikinkeria kentzko, erabili beirak garbitzko errasketa berezi bat 3.1.2)
- Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko.
Errasketaren hortzak egoera onean beharkodu; hal e z bada, aldatu.

4

Segurtasuna

• Plakaren sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3mm-ko distanzia izan behar da.
• Plaka, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiziara egokitu behar da, eta korrente elektrikoaren hargunea arauzko lur-hargunera.
  Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifikaturen batek ordeztu behar du, arriskua saihesteko.
• Fokuak barruko temperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen badafokua deskonektatzen duena.
• Fokua erabili ondoren dagokion aginteaz itzali.
• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen tvoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).
• Janariak gainezka egiten badu eta aginte teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).
• Sentsoreren bati denbora luzez sakatzen badiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude,plaka gelditu eingo da, eta soinu bat entzungo da (4.1.3).
  Ez jarri azpia bero duten ontziak sentsoreen gainean, sentserek sakatzerakoan erre zaitezke-eta (4.1.3)
  Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezkeeta placka martxan dagoenean. Erabili blokeosistema haurrek aginteekin jolastu ez dezaten.
• Aparatu hau ez da gaitasunak murriztutadituzten pertsonek erabiltzeko.

• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zareanean. Asko berotzen badira, su hardezakete-eta.

• Plaka kaxoi baten gainean instalatuta badago, ez gorde kaxoi horretan su hardezakeen objekturik

5

Ingurumena

Plaka ingurumena babesteko diseinatu da. Ingurumena zaintzen du. Erabili beti janari bakoitzari dagkion potentzia, eta ontziak aukeratzerakoan, konttuan izan beti prestatu behar duzun janari kantitatea. Beroa hobekien transmititzen da ontziaren azpia eta egosketa gunareen diametroa neurri berekoak direnean.

Kozinatzen bukatzen dizunean, ontzia janaria prestatu dizun fokuan bertan utz dezeakezu; horrela,bertan metatutako hondar-beroa erabil dezeakezu eta energia aurereztu.

Erabili beti tapa temperatura mantentzeko, lurrunaren bidez beroa galtzen baita.

Tresna elektriko eta elektronikoen hondakinen kudeaketa.

Ez nahastu aparatuak etxeko ohiko hondakinekin. Utzi zure plaka hondakin bilketarakozentro berezibatean.

Etxetresna elektrikoen birziklatzeak osasunerako
eta ingurumenerako ondorio kaltegarriak
saihesten ditu, eta energia eta balliabideak
aurrezeea ahalbidenten du.

Informatz gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo plaka erosi zenuen saltokiarekin.
