HASZNÁLATI ÚTMUTATÓ VFI 400 R FAGOR

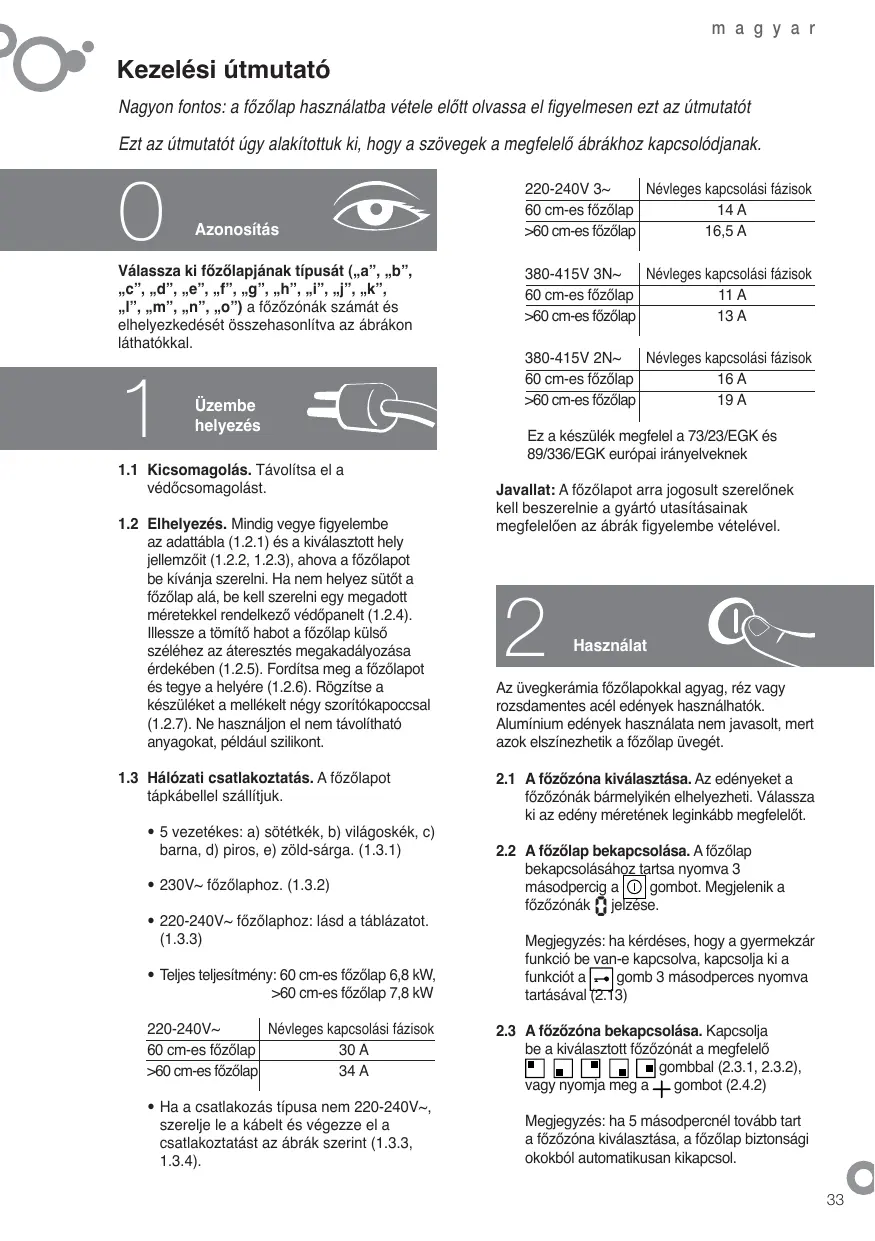

Kezelési útmutató Nagyon fontos: a főzőlap használatba vétele előtt olvassa el figyelmesen ezt az útmutatót Ezt az útmutatót úgy alakítottuk ki, hogy a szövegek a megfelelő ábrákhoz kapcsolódjanak.

Válassza ki főzőlapjának típusát („a”, „b”, „c”, „d”, „e”, „f”, „g”, „h”, „i”, „j”, „k”, „l”, „m”, „n”, „o”) a főzőzónák számát és elhelyezkedését összehasonlítva az ábrákon láthatókkal.

1.1 Kicsomagolás. Távolítsa el a védőcsomagolást. 1.2 Elhelyezés. Mindig vegye figyelembe az adattábla (1.2.1) és a kiválasztott hely jellemzőit (1.2.2, 1.2.3), ahova a főzőlapot be kívánja szerelni. Ha nem helyez sütőt a főzőlap alá, be kell szerelni egy megadott méretekkel rendelkező védőpanelt (1.2.4). Illessze a tömítő habot a főzőlap külső széléhez az áteresztés megakadályozása érdekében (1.2.5). Fordítsa meg a főzőlapot és tegye a helyére (1.2.6). Rögzítse a készüléket a mellékelt négy szorítókapoccsal (1.2.7). Ne használjon el nem távolítható anyagokat, például szilikont. 1.3 Hálózati csatlakoztatás. A főzőlapot tápkábellel szállítjuk. • 5 vezetékes: a) sötétkék, b) világoskék, c) barna, d) piros, e) zöld-sárga. (1.3.1) • 230V~ főzőlaphoz. (1.3.2) • 220-240V~ főzőlaphoz: lásd a táblázatot. (1.3.3) • Teljes teljesítmény: 60 cm-es főzőlap 6,8 kW, >60 cm-es főzőlap 7,8 kW Névleges kapcsolási fázisok 220-240V~ 60 cm-es főzőlap 30 A >60 cm-es főzőlap 34 A • Ha a csatlakozás típusa nem 220-240V~, szerelje le a kábelt és végezze el a csatlakoztatást az ábrák szerint (1.3.3, 1.3.4).

220-240V 3~ Névleges kapcsolási fázisok 60 cm-es főzőlap 14 A >60 cm-es főzőlap 16,5 A Névleges kapcsolási fázisok 380-415V 3N~ 60 cm-es főzőlap 11 A >60 cm-es főzőlap 13 A 380-415V 2N~ Névleges kapcsolási fázisok 60 cm-es főzőlap 16 A >60 cm-es főzőlap 19 A Ez a készülék megfelel a 73/23/EGK és 89/336/EGK európai irányelveknek Javallat: A főzőlapot arra jogosult szerelőnek kell beszerelnie a gyártó utasításainak megfelelően az ábrák figyelembe vételével.

Az üvegkerámia főzőlapokkal agyag, réz vagy rozsdamentes acél edények használhatók. Alumínium edények használata nem javasolt, mert azok elszínezhetik a főzőlap üvegét. 2.1 A főzőzóna kiválasztása. Az edényeket a főzőzónák bármelyikén elhelyezheti. Válassza ki az edény méretének leginkább megfelelőt. 2.2 A főzőlap bekapcsolása. A főzőlap bekapcsolásához tartsa nyomva 3 gombot. Megjelenik a másodpercig a főzőzónák jelzése.

Megjegyzés: ha kérdéses, hogy a gyermekzár funkció be van-e kapcsolva, kapcsolja ki a gomb 3 másodperces nyomva funkciót a tartásával (2.13) 2.3 A főzőzóna bekapcsolása. Kapcsolja be a kiválasztott főzőzónát a megfelelő gombbal (2.3.1, 2.3.2), gombot (2.4.2) vagy nyomja meg a Megjegyzés: ha 5 másodpercnél tovább tart a főzőzóna kiválasztása, a főzőlap biztonsági okokból automatikusan kikapcsol. 33

2.4 A teljesítmény kiválasztása. A teljesítményt úgy állíthatja be, hogy az ujját végighúzza a vagy sávon (2.4.1) vagy megnyomja a gombot (2.4.2, 2.4.3). SPECIÁLIS FŐZŐZÓNÁK 2.5 Dupla főzőzóna, tripla főzőzóna. A teljesítmény kiválasztása után nyomja meg , gombot a dupla főzőzóna a bekapcsolásához (2.5.1, 2.5.3). A (2.5.2) vagy (2.5.4) ismételt megnyomásával a tripla főzőzónát választhatja ki. A , kikapcsoláshoz nyomja meg a , , gombot. 2.6 Nagy főzőzóna. Ezt a főzőzónát körkörösen vagy együttesen, nagy főzőzónaként használhatja. A bekapcsoláshoz gombot, a nyomja meg a kikapcsoláshoz pedig nyomja meg ismét. Javallat: halogén főzőzónákkal rendelkező típusok esetén a fény olyan erős, hogy javasoljuk, ne nézzen a főzőzónára, amikor nincs rajta edény. IDŐZÍTŐ FUNKCIÓK . Ha a főzőlap áram 2.7 Az óra beállítása alatt van, az óra számjegyei villognak és a (2.7.1) jelenik meg. Állítsa be az időt a , (2.7.2) gombokkal. Ha kihúzta a készüléket, vagy áramszünet esetén, végezze el újra a műveletet. Az idő módosításához tartsa nyomva 5 másodpercig a gombot (2.7.3). Az óra villogni kezd, és hangjelzést hall. Végezze el , a beállítást a gombokkal. 2.8 Az idő kiválasztása. Az a, b és c típusok esetén: A főzőzóna bekapcsolása és a teljesítmény kiválasztása után az óra 5 másodpercig villog, ez alatt gombot (2.8.1). Válassza nyomja meg a ki a kívánt időt a , gombokkal (2.8.2). Az öt másodperc eltelte után az időzítő beállítása megtörtént, és az idő megjelenik egy világító ponttal a beállított főzőzóna ikonja alatt (2.8.3). Az időzítés beállításának módosításához, vagy az idő ellenőrzéséhez nyomja meg a beállított főzőzóna ikonját (2.8.4). A programozás törléséhez nyomja , gombokat (2.8.5). meg egyszerre a A d, f, g, h, k, m és o típusok esetén: A főzőzóna bekapcsolása és a teljesítmény 34

kiválasztása után nyomja meg az óra és a gombját. A zónákon megjelenik a (2.8.6). Nyomja meg a gombot az időzíteni villogni kezd (2.8.7). kívánt zónán és az Állítsa be az időt az óra , gombjával (2.8.8). 5 másodperc elteltével az idő beállítása megtörtént, és a kiválasztott főzőzóna kijelzőjén jelzés. felváltva látható a teljesítmény és az A beállított idő elteltekor hangjelzés hallható és a villogni kezd. Az időzítés kikapcsolásához tartsa nyomva a gombot az ikonon, míg . megjelenik a

Megjegyzés: az időzítő automatikusan kikapcsol, ha az idő kiválasztása 10 másodpercnél hosszabb időt vesz igénybe. Az e típus esetén: Egy főzőzóna bekapcsolása és a teljesítmény kiválasztása után nyomja meg ismét az időzíteni kívánt főzőzóna kiválasztó gombját. Az jelzés jelenik meg. (2.8.11). Állítsa be az időt a , (2.8.12) gombokkal, majd nyugtázza a beállítást az időzített főzőzóna kiválasztó gombjának ismételt megnyomásával (2.8.13). A kijelzőn megjelenik a teljesítmény és egy pont, amely azt jelzi, hogy a főzőzóna időzítve van. Az időtartam elteltekor hangjelzés hallható, és megjelenik a jelzés (2.8.14). A hangjelzés kikapcsolásához nyomja meg bármelyik gombot. Megjegyzés: ha az idő kiválasztása 10 másodpercnél több időt vesz igénybe, az időzítő automatikusan kikapcsol. Az időzítővel kapcsolatos észrevételek: Ha a teljesítményszint 9, az időzítő maximális beállítása 60 perc. Egyéb esetekben a maximális beállítás 99 perc. A beállított idő elteltekor hangjelzés hallható, amíg bármely gombot megnyomja. PROGRAMOZÁS FUNKCIÓK 2.9 Gyors melegítés. Ez a funkció lehetővé teszi, hogy a készülék gyorsan elérje a maximális hőmérsékletet, majd az elért állandó hőmérsékletet automatikus megtartsa. Az a, b és c típusok esetén: Egy főzőzónát bekapcsol és a teljesítményt a maximumra gombot, és az állítja. Nyomja meg a jelzés jelenik meg a főzőzóna kijelzőjén (2.9.1). Önnek 5 másodperce van a kívánt szint kiválasztásához. Javasoljuk a 3-6 szintek használatát (2.9.2). Öt másodperc elteltével a gyors melegítés beállítása megtörténik, az jelzés és a teljesítmény beállítása jelenik

meg felváltva. A maximális hőmérséklet elérése után az eltűnik és a teljesítmény állandó marad. A főzőzóna tovább működik a hagyományos módon. Ha ki kívánja kapcsolni a gyors melegítést, nyomja meg a beprogramozott főzőzóna ikonját és válassza ki az új teljesítményt. A d, f, g, h, j, k, l, m és o típusok esetén: Válassza ki a főzőzónát és állítsa a maximális nyomva tartásával. A 9 teljesítményre a jelenik meg (2.9.3). Állítsa és egy pont be a teljesítményt a ; gombbal. A 3-6 teljesítmények beállítása javasolt (2.9.4). 5 másodperc elteltével a gyors melegítés beállítása megtörténik, a teljesítmény és egy pont jelenik meg (2.9.5). A maximális teljesítmény elérésekor a tizedespont eltűnik és a főzőzóna a hagyományos módon működik tovább. A funkció kikapcsolásához nyomja meg a beprogramozott főzőzóna gombját és válassza ki az új teljesítményt. 2.10 Az üvegkerámia főzőlapok vezérlése. Ellenőrizze, hogy a használni kívánt főzőzónát kapcsolta-e be (2.10.1). Állítsa a szabályzót a kívánt helyzetbe, az „on” kontrollámpa bekapcsol (2.10.2), amely a maradékhőt is jelzi a főzőzóna kikapcsolása után. A dupla vagy nagy főzőzónával rendelkező típusokon a szabályzó balra forgatása a főzőzóna egyik részét, míg jobbra fordítása a teljes főzőzónát vezérli (2.10.3).

2.11 A főzőzóna kikapcsolása. Válassza ki a teljesítményt a kikapcsolni kívánt főzőzónán. 2.12 Maradékhő. A főzőlap használata után a főzőzónák a kiválasztott teljesítménytől függően bizonyos ideig forrók maradnak. jelzés és A még forró főzőzónákon a egy pont látható. Ne érintse meg ezeket a főzőzónákat, mert megégetheti magát.

Figyelem: a készülék áramtalanítása esetén a ikon nem jelenik meg visszakapcsoláskor a akkor sem, ha a főzőzóna még forró. Fontos, hogy ezt soha ne felejtse el. 2.13 Gyermekzár funkció. Ezzel a funkcióval megakadályozhatja, hogy a gyermekek kezelni tudják a készüléket. A gyermekzár bekapcsolásához tartsa nyomva 3 másodpercig a gombot. A gyermekzár feloldásához ismételje meg az eljárást.

Javallatok: • Ügyeljen, hogy az edények ne ütődjenek az üveglaphoz. • Alumínium edények használata nem javasolt, mert elszínezhetik az üveget, kivéve, ha rozsdamentes acél védőréteggel rendelkezik. • Ne működtesse a főzőzónákat edény nélkül. • Az edények alja legyen sík és száraz. • Ügyeljen arra, hogy az edények átmérője nagyobb vagy azonos legyen a használt főzőzónáéval és a hőforrás közepére helyezze az edényeket. • Lehetőleg ne mozgassa az edényeket, mert megkarcolhatják az üveget. • A készüléket kizárólag ételek főzésére használja. Ne használja a főzőlapot munkapultként. • Ne kerüljön hideg víz közvetlenül a főzőlapra, amikor az forró. Figyelem: A főzőzónák szakaszos működése nem meghibásodás. A kiválasztott teljesítménytől függően hosszabb vagy rövidebb időközökkel működnek.

Karbantartás és tisztítás

• Ne használjon gőztisztítót. • Lehűlés után rendszeresen tisztítsa a főzőlap felületét. Ne használjon dörzshatású tisztítószert vagy súrolószivacsot. Szappanos vízzel megnedvesített konyharuhával tisztítsa a készüléket (3.1.1). • Hetente egyszer tisztítsa meg a készüléket üvegkerámia főzőlapokhoz készült tisztítószerrel. Az üvegkerámia főzőlap tisztításához és karbantartásához javasoljuk VITRO-CLEN használatát. • A makacs szennyeződések eltávolításához üvegkaparó használata javasolt (3.1.2). • Ha véletlenül cukor, cukortartalmú anyag vagy műanyag ég a főzőlapra, a lehető leghamarabb távolítsa el a kaparóval, 35

amíg forró. Ennek elmulasztása esetén elképzelhető, hogy tartós nyoma marad.

a gyermekek ne játszhassanak a készülék kezelőszerveivel.

• A kaparót csak tökéletes állapotú pengével használja. Ha megsérül, cserélje.

• A készüléket nem segítséggel élő személyek általi használatra tervezték.

• Zsírt vagy olajat tartalmazó ételek főzésekor maradjon a készülék közelében, mert az erős hő hatására meggyulladhatnak.

• A főzőlap tápellátását biztosító áramkört minden érintkezőt leválasztó kapcsolóval kell ellátni, melynek érintkezői között a minimális távolság 3 mm legyen. • A főzőlapot arra jogosult személynek kell üzembe helyeznie, akinek követnie kell a gyártó utasításait és ábráit. • Az üzembe helyezést az adattáblán feltűntetett maximális teljesítményhez megfelelő méretezéssel és szabványos földeléssel rendelkező tápcsatlakozóval kell megvalósítani. • A kábel sérülése esetén annak cseréjét biztonsági okokból kizárólag a vevőszolgálat vagy azzal megegyező minősítéssel rendelkező személy végezheti el. • A készülék belső hőkioldóval rendelkezik, ami túlmelegedés esetén kikapcsolja a főzőlapot. • Minden használat után kapcsolja ki a készüléket a szabályzóval. • Ha az üveg felülete megreped vagy eltörik, azonnal húzza ki a készüléket egy esetleges áramütés megelőzése érdekében. Ne használja a főzőlapot az üveg cseréje nélkül (4.1.1). • Ha valami a vezérlő gombokra ömlik, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.2). • Ha túl hosszú ideig tart nyomva egy érzékelőt, vagy valamilyen tárgy működteti az érzékelőt, a főzőlap kikapcsol és figyelmeztető hangjelzés hallható (4.1.3). • Ne tegye a forró edényeket az érzékelőkre, mert megégetheti magát, amikor megnyomja azokat (4.1.3). • Ne engedjen kisgyermekeket a készülékhez, mert a főzőfelület használat közben nagyon forró lehet. Használja a gyermekzárat, hogy 36

• Ha a főzőlapot fiók fölé szerelte be, ne tároljon éghető anyagokat a fiókban.

A főzőlap tervezésekor kiemelt figyelmet fordítottunk a környezetvédelemre. Védje Ön is környezetét. A főzés során a megfelelő teljesítményt használja és válasszon a készíteni kívánt ételhez megfelelő méretű edényeket. A hőátadás akkor a legkedvezőbb, ha a főzőzóna átmérője megegyezik az edény aljának átmérőjével. A főzés befejezésekor, ha kívánja, a főzőzónán hagyhatja az edényt, így felhasználva a felgyülemlett maradék hőt. Ezzel energiát takarít meg. Amikor csak lehetséges, használjon fedőt a párolgás által okozott hőveszteség csökkentése érdekében. Elektromos és elektronikus készülékek hulladékkezelése. Ne dobja ki a készüléket a háztartási hulladékkal. Szállítsa a főzőlapot megfelelő hulladékgyűjtő helyre. A háztartási készülékek újrahasznosításával megelőzhetők az egészségre és környezetre gyakorolt negatív hatások és hozzájárulhat az energia és egyéb erőforrások megtakarításához. További információért kérjük, vegye fel a kapcsolatot a helyi hatóságokkal vagy az üzlettel, ahol a főzőlapot vásárolta.
